FIAT 500 2020 Manual de Empleo y Cuidado (in Spanish)

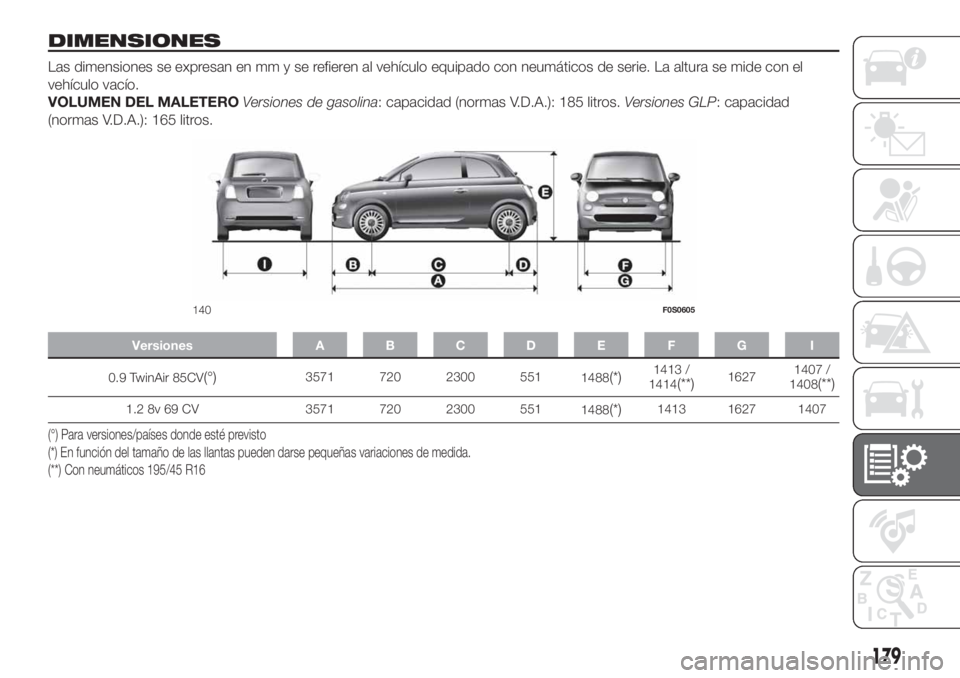

DIMENSIONES
Las dimensiones se expresan en mm y se refieren al vehículo equipado con neumáticos de serie. La altura se mide con el
vehículo vacío.
VOLUMEN DEL MALETEROVersiones de gasolina: capacidad (normas V.D.A.): 185 litros.Versiones GLP: capacidad
(normas V.D.A.): 165 litros.
Versiones A B C D E F G I
0.9 TwinAir 85CV(°)3571 720 2300 551
1488(*)1413 /
1414(**)16271407 /
1408(**)
1.2 8v 69 CV 3571 720 2300 551
1488(*)1413 1627 1407
(°) Para versiones/países donde esté previsto
(*) En función del tamaño de las llantas pueden darse pequeñas variaciones de medida.
(**) Con neumáticos 195/45 R16
140F0S0605
179

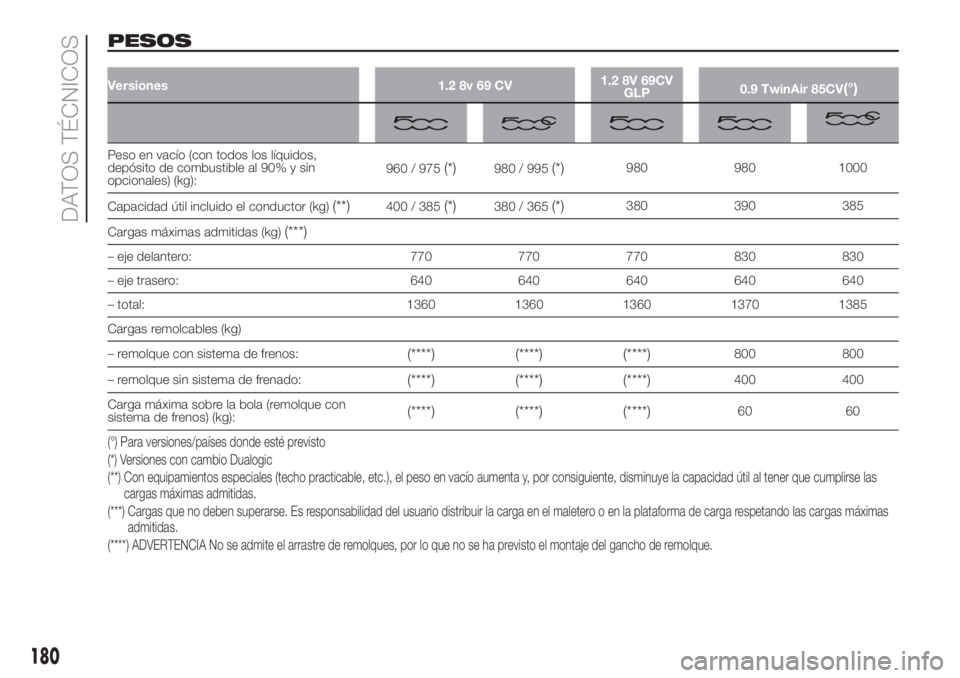

PESOS
Versiones 1.2 8v 69 CV1.2 8V 69CV
GLP0.9 TwinAir 85CV(°)
Peso en vacío (con todos los líquidos,
depósito de combustible al 90% y sin
opcionales) (kg):960 / 975(*)980 / 995(*)980 980 1000
Capacidad útil incluido el conductor (kg)
(**)400 / 385(*)380 / 365(*)380 390 385
Cargas máximas admitidas (kg)
(***)
– eje delantero: 770 770 770 830 830
– eje trasero: 640 640 640 640 640
– total: 1360 1360 1360 1370 1385
Cargas remolcables (kg)
– remolque con sistema de frenos:
(****) (****) (****)800 800
– remolque sin sistema de frenado:
(****) (****) (****)400 400
Carga máxima sobre la bola (remolque con
sistema de frenos) (kg):
(****) (****) (****)60 60
(°) Para versiones/países donde esté previsto
(*) Versiones con cambio Dualogic
(**) Con equipamientos especiales (techo practicable, etc.), el peso en vacío aumenta y, por consiguiente, disminuye la capacidad útil al tener que cumplirse las
cargas máximas admitidas.
(***) Cargas que no deben superarse. Es responsabilidad del usuario distribuir la carga en el maletero o en la plataforma de carga respetando las cargas máximas
admitidas.
(****) ADVERTENCIA No se admite el arrastre de remolques, por lo que no se ha previsto el montaje del gancho de remolque.
180
DATOS TÉCNICOS

REPOSTADOS
1.2 8V 69CV / 1.2 8V
69CV GLP0.9 TwinAir 85CV(°)Combustibles recomendados y
lubricantes originales
Depósito del combustible (gasolina – litros):
35 / 30,5(***)35
Gasolina verde sin plomo no inferior a los 95
R.O.N. (Especificación EN228)
incluida una reserva de (litros): 5,0 5,0
Sistema de refrigeración del motor (litros):
4,85 / 5,2
(**)5,3Mezcla de agua destilada y líquido
PARAFLUUPal 50%(*)
Cárter del motor (litros):- 2,8 SELENIA DIGITEK P.E.
2,5 -SELENIA K P.E. (versión 1.2 8V 69CV) /
SELENIA MULTIPOWER GAS 5W-40
(versión 1.2 8V 69CV GLP)
Cárter del motor y filtro (litros):- 3,2 SELENIA DIGITEK P.E.
2,8 -SELENIA K P.E. (versión 1.2 8V 69CV) /
SELENIA MULTIPOWER GAS 5W-40
(versión 1.2 8V 69CV GLP)
Caja del cambio/diferencial (litros): 1,65 1,65 TUTELA TRANSMISSION GEARFORCE
(°) Para versiones/países donde esté previsto
(***) Versiones GLP (reserva incluida). (**) El valor ya tiene en cuenta el límite del 80% de llenado del depósito y del residuo de líquido necesario para que la bomba
aspire normalmente y es el repostado máximo admitido. Además, este valor puede presentar, en diversos repostados, pequeñas variaciones debido a
diferencias entre las presiones de suministro de las bombas de la red, bombas con diferentes características de suministro/bloqueo, depósito que noesté
totalmente en reserva. (**) Versiones GLP (*) Para condiciones climáticas especialmente duras, se recomienda una mezcla al 60% de PARAFLUUPy al 40% de agua desmineralizada.
181

1.2 8V 69CV / 1.2 8V
69CV GLP0.9 TwinAir 85CV(°)Combustibles recomendados y
lubricantes originales
Sistema hidráulico de actuación del cambio
Dualogic:0,70 (litros)/0,59 (kg) -TUTELA CS SPEED Aceite específico con
aditivo tipo “ATF DEXRON III”
Circuito de frenos hidráulicos (kg): 0,55 0,55
TUTELA TOP 4/S
Mandos hidráulicos del embrague (versiones
con volante a la derecha):0,100 -
Recipiente del líquido lavaparabrisas y
lavalunetas (litros):2,5 2,5Mezcla de agua y líquido PETRONAS
DURANCE SC35
(°) Para versiones/países donde esté previsto
182
DATOS TÉCNICOS

LÍQUIDOS Y LUBRICANTES
El aceite motor del vehículo ha sido cuidadosamente desarrollado y probado para cumplir con los requisitos previstos por el
Plan de Mantenimiento Programado. El uso constante de los lubricantes indicados garantiza las características de consumo de
combustible y emisiones. La calidad del lubricante es determinante para el funcionamiento y la duración del motor.
Si no se dispone de lubricantes con las características especificadas, está permitido utilizar, para el repostaje de aceite,
productos que respeten las características indicadas; en este caso no se garantizan las prestaciones óptimas del motor.
70)
CARACTERÍSTICAS DE LOS PRODUCTOS
Uso Características EspecificaciónLíquidos y lubricantes
originalesIntervalo de sustitución
Lubricantes para
motores de gasolina
0.9 TwinAir 85CV
(°)
SAE 0W-30 ACEA C2 /
API SN9.55535-GS1SELENIA DIGITEK P.E.
Contractual Technical
Reference N° F020.B12Según el Plan de
Mantenimiento
Programado
Lubricantes para
motores de gasolina
1.2 8V 69CVSAE 5W-40 ACEA C3 /
API SN9.55535-S2SELENIA K P.E.
Contractual Technical
Reference N° F603.C07Según el Plan de
Mantenimiento
Programado
Lubricante para
motores de gasolina/
GLPSAE 5W-40 ACEA C3 /
API SM9.55535-T2SELENIA MULTIPOWER
GAS 5W-40
Contractual Technical
Reference N° F922.E09Según el Plan de
Mantenimiento
Programado
(°) Para versiones/países donde esté previsto
Para las motorizaciones TwinAir, utilizar exclusivamente lubricantes con las características y graduación SAE indicadas.
ADVERTENCIA
70)El uso de productos con características distintas de las indicadas podría ocasionar daños al motor no cubiertos por la garantía.
183

Uso Características EspecificaciónLíquidos y lubricantes
originalesAplicaciones
Lubricantes y grasas
para la transmisión
del movimientoLubrificante sintético de
graduación SAE 75W, API
GL4.9.55550-MZ6TUTELA
TRANSMISSION
GEARFORCEContractual
Technical Reference N°
F002.F10Cambio mecánico y
diferencial
Fluido específico para
actuadores
electrohidráulicos Aceite de
tipo "ATF DEXRON III".9.55550-SA1TUTELA CS SPEED
Contractual Technical
Reference N° F005.F98Lubricante del sistema
hidráulico de actuación del
cambio Dualogic
Grasa de bisulfuro de
molibdeno, para elevadas
temperaturas de uso.
Consistencia NL.G.I. 1-2.9.55580-GRAS IITUTELA ALL STAR
Contractual Technical
Reference N° F702.G07Juntas homocinéticas lado
rueda
Grasa específica para
juntas homocinéticas de
bajo coeficiente de fricción.
Consistencia NL.G.I. 0-1.9.55580-GRAS IITUTELA STAR 700
Contractual Technical
Reference N° F701.C07Juntas homocinéticas lado
diferencial
184
DATOS TÉCNICOS

Uso Características EspecificaciónLíquidos y lubricantes
originalesAplicaciones
Líquido de frenosLíquido sintético para el
sistema de frenos y
embrague. Cumple las
especificaciones F.M.V.S.S.
n° 116 DOT 4, ISO 4925
SAE J1704.9.55597 o MS.90039TUTELA TOP 4/S
Contractual Technical
Reference N° F005.F15Frenos hidráulicos y
mandos hidráulicos del
embrague
Protector para
radiadoresProtector con acción
anticongelante con fórmula
orgánica. Especificaciones
CUNA NC 956-16, ASTM
D 3306.9.55523 o MS.90032PARAFLU
UP(*)Contractual Technical
Reference N° F101.M01Circuitos de refrigeración,
porcentaje de empleo:
50% agua desmineralizada
50%PARAFLUUP(**)
Líquido para
lavaparabrisas /
lavalunetaMezcla de alcoholes, agua
y tensioactivos CUNA NC
956-II9.55522 o MS.90043PETRONAS DURANCE
SC35
Contractual Technical
Reference N° F001.D16Se utiliza puro o diluido en
los sistemas limpia/
lavacristales
(*) ADVERTENCIA No añadir ni mezclar líquidos con características diferentes a las descritas.
(**) Para condiciones climáticas especialmente duras, se recomienda una mezcla al 60% de PARAFLUUPy 40% de agua desmineralizada.
185

PRESTACIONES
Velocidad máxima en km/h que se puede alcanzar después del primer periodo de uso del vehículo.
VersionesVelocidad máxima (km/h)
0.9 TwinAir 85CV(*)173
1.2 8v 69 CV160
1.2 8V 69CV GLP160
(*) Para versiones/países donde esté previsto
186
DATOS TÉCNICOS

CONSUMO DE COMBUSTIBLE Y EMISIONES DE CO2
Los valores de consumo de combustible y de emisiones de CO2declarados por el fabricante se han calculado a partir de las
pruebas de homologación impuestas por las normas aplicables en el país de matriculación del vehículo.
El tipo de trayecto, el estado del tráfico, las condiciones atmosféricas, el estilo de conducción, el estado general del vehículo,
el nivel de equipamiento/dotaciones/accesorios, el uso del climatizador, la carga del vehículo, la presencia de portaequipajes
en el techo o cualquier situación que penalice la penetración aerodinámica o la resistencia al avance conllevan valores de
consumo diferentes a los establecidos. Sólo tras los primeros 3000 km de conducción se detectará una mayor regularidad en
el consumo de combustible.
Para conocer los valores de consumo de combustible y de emisiones de CO
2específicos de este vehículo, consultar los datos
contenidos en el Certificado de Conformidad y la documentación específica que se entrega con el vehículo.
187

DISPOSICIONES PARA EL TRATAMIENTO DEL VEHÍCULO AL FINAL
DE SU CICLO DE VIDA
Desde hace años, FCA se ha comprometido de forma global en la protección y respeto del medio ambiente, mejorando de
manera continua los procesos productivos y realizando productos cada vez más "ecosostenibles". Para asegurar a los clientes
el mejor servicio posible cumpliendo con las normas medioambientales y en respuesta a las obligaciones derivadas de la
Directiva Europea 2000/53/CE en los vehículos al final de su vida útil, FCA ofrece la posibilidad a sus clientes de entregar su
vehículo al finalizar su ciclo sin costes adicionales. De hecho, la Directiva Europea prevé que la entrega del vehículo se efectúe
sin que el último propietario o usuario del mismo incurra en gastos debido a su escaso o nulo valor de mercado.
Para entregar el vehículo al finalizar su ciclo de vida útil sin costes adicionales se puede acudir a concesionarios (en caso de
compra de otro vehículo) o a centros de recogida y desguace autorizados por FCA. Estos centros han sido seleccionados
cuidadosamente para garantizar un servicio con un estándar cualitativo adecuado para la recogida, tratamiento y reciclaje de
los vehículos en desuso protegiendo el medio ambiente.
Para más información sobre los centros de desguace y recogida, acudir a la red de concesionarios FCA, llamar al número
indicado en el Libro de Garantía o bien consultar las páginas web de las marcas FCA.
