FIAT 500 2020 Manual de Empleo y Cuidado (in Spanish)

MULTIMEDIA
En este capítulo se describen las
funciones principales de los sistemas
infotelemáticosUconnect™Radio,
Uconnect™5" LIVE,Uconnect™5"
Nav LIVE,Uconnect™7” HD LIVE y
Uconnect™7” HD NAV LIVE que
pueden formar parte del equipamiento
del vehículo.RECOMENDACIONES, MANDOS E
INFORMACIÓN GENERAL ..............190
SOPORTE USB...............................191
UCONNECT™ RADIO.....................192
UCONNECT™ 5 RADIO LIVE/ NAV
LIVE ................................................200
UCONNECT™ 7 HD LIVE/ NAV
LIVE ................................................214
MOPAR® CONNECT ......................230
HOMOLOGACIONES DEL
MINISTERIO ....................................231
189

RECOMENDACIONES,
MANDOS E
INFORMACIÓN
GENERAL
Seguridad vial
Aprender a utilizar las distintas
funciones del sistema antes de
empezar a conducir.
Leer atentamente las instrucciones y
las modalidades de uso del sistema
antes de empezar a conducir.
Condiciones de
recepción
Las condiciones de recepción varían
constantemente durante la conducción.
La recepción puede verse interferida
por la presencia de montañas, edificios
o puentes, especialmente cuando se
está lejos del transmisor de la emisora
sintonizada.
ADVERTENCIA Durante la recepción de
boletines de tráfico, puede producirse
un aumento del volumen con respecto
a la reproducción normal.
Cuidado y
mantenimiento
Respetar las siguientes precauciones
para garantizar la eficiencia total del
funcionamiento del sistema:
la pantalla es sensible a los
arañazos, líquidos y detergentes. Evitar
golpear la pantalla con objetos
puntiagudos o rígidos que puedan
dañar la superficie. Al limpiarla, no
ejercer presión sobre la pantalla.
no utilizar alcohol, gasolina ni otros
derivados para limpiar el protector
transparente de la pantalla.
evitar que los líquidos penetren en el
interior del sistema: podrían dañarlo
de manera irreversible.
Protección antirrobo
El sistema dispone de una protección
antirrobo basada en el intercambio
de información con la centralita
electrónica (Body Computer) del
vehículo.
Este sistema garantiza la máxima
seguridad y evita tener que introducir el
código secreto cada vez que se corta
la alimentación eléctrica.
Si el control tiene resultado positivo, el
sistema comenzará a funcionar. Si
los códigos de comparación no son
iguales o se cambia la centralita
electrónica (Body Computer), el sistema
indicará al usuario la necesidad de
introducir el código secreto según el
procedimiento indicado en el siguiente
apartado.Introducción del código secreto
Si es necesario introducir un código, al
encenderse el sistema se mostrará
en la pantalla el mensaje "Introducir el
código antirrobo" seguido de un
teclado gráfico numérico para introducir
el código secreto.
El código secreto está formado por
cuatro cifras del 0 al 9.
Si se introduce un código incorrecto, el
sistema muestra el mensaje "Código
incorrecto" para indicar que es
necesario introducir el código
adecuado.
Si después de 3 intentos el código
sigue sin ser correcto, el sistema
mostrará el mensaje "Código
incorrecto. Radio bloqueada. Esperar
30 minutos". Cuando desaparezca
el mensaje se podrá empezar de nuevo
el procedimiento de introducción del
código.
Pasaporte radio
Es el documento que certifica la
posesión del sistema. En el pasaporte
radio figuran el modelo del sistema,
el número de serie y el código secreto.
ADVERTENCIA Guardar el pasaporte
radio para facilitar los datos
correspondientes a las autoridades
competentes en caso de robo.
190
MULTIMEDIA

En caso de pérdida del pasaporte
radio, acudir a la Red de Asistencia Fiat
llevando un documento de identidad y
los documentos que identifiquen al
usuario como propietario del vehículo.
Advertencias
En caso de anomalía, el sistema debe
ser controlado y reparado únicamente
por la Red de Asistencia Fiat.
Si la temperatura fuera excesivamente
baja, la pantalla podría alcanzar su brillo
óptimo tras un cierto período de
funcionamiento.
En caso de parada prolongada del
vehículo con elevadas temperaturas
exteriores, el sistema podría entrar en
"autoprotección térmica" desactivando
su funcionamiento hasta que la
temperatura en el habitáculo descienda
a niveles aceptables.
Mirar la pantalla sólo cuando sea
necesario y seguro hacerlo. Si
es necesario mirar prolongadamente la
pantalla, detenerse en un lugar seguro
para no distraerse durante la
conducción.
Interrumpir inmediatamente el uso del
sistema cuando se produzca una
avería. De lo contrario, podrían
causarse daños en el sistema. Acudir lo
antes posible a la Red de Asistencia
Fiat para efectuar la reparación.SOPORTE USB
Para activar el modo USB, conectar un
dispositivo específico al puerto USB
del túnel central del vehículo.
ADVERTENCIA Después de haber
utilizado la toma de carga USB, se
recomienda desconectar el dispositivo
(teléfono inteligente) extrayendo el cable
primero de la toma del vehículo y
nunca del dispositivo. Los cables
colgantes o desconectados de manera
incorrecta pueden impedir la carga
y/o dañar la toma USB.
NOTA El puerto USB gestiona el envío
de datos desde el dispositivo
USB/teléfono inteligente. etc. y la carga
lenta, aunque esta no siempre está
garantizada porque depende del tipo o
la marca del dispositivo exterior.
191

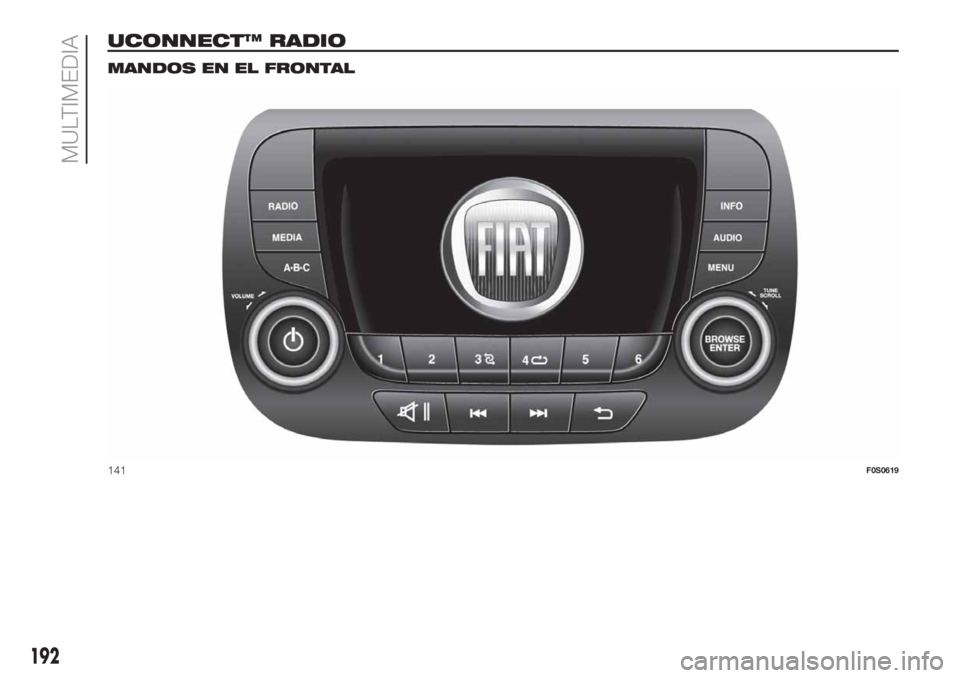

UCONNECT™ RADIO.
MANDOS EN EL FRONTAL
141F0S0619
192
MULTIMEDIA

TABLA RESUMEN DE LOS MANDOS EN EL FRONTAL
Botón Funciones Modo
Activación Pulsación corta del botón
Apagado Pulsación corta del botón
Regulación del volumenRotación en sentido de las agujas del reloj/sentido contrario a
las agujas del reloj de la manecilla
Activación/desactivación del volumen (Mute/Pausa) Pulsación corta del botón
Salida de la opción/retorno a la vista anterior Pulsación corta del botón
BROWSE
ENTERDeslizamiento de la lista o sintonización de una emisora de
Radio o selecciona pista anterior/siguienteRotación en sentido de las agujas del reloj/sentido contrario a
las agujas del reloj de la manecilla
Confirmación de la opción mostrada en la pantalla Pulsación corta del botón
INFOSelección de la modalidad de visualización (radio,
reproductor multimedia)Pulsación corta del botón
AUDIOAcceso a la funciones de configuración y regulación del
sonidoPulsación corta del botón
MENÚAcceso al menú de Ajustes Pulsación corta del botón
MEDIOSSelección de la fuente USB Pulsación corta del botón
RADIOAcceso a la modalidad Radio Pulsación corta del botón
1-2-3-4-5-6Memorización emisora de radio actual Presión larga del botón
Recuperación de la emisora de radio memorizada Pulsación corta del botón
ABCSelección del grupo de preselecciones de emisoras de radio
o bien selección de la letra deseada en cada listaPulsación corta del botón
193

Botón Funciones Modo
Búsqueda de la emisora de radio anterior o selección de la
canción anterior USBPulsación corta del botón
Barrido de frecuencias inferiores hasta que se suelta/
rebobinado rápido de la pista USBPresión larga del botón
Búsqueda de la emisora de radio siguiente o selección de la
canción siguiente USBPulsación corta del botón
Barrido de frecuencias superiores hasta que se suelta/
avance rápido de la pista USBPresión larga del botón
Reproducción aleatoria de canciones presentes en el
dispositivo USBPulsación corta del botón
Repetición canción USB Pulsación corta del botón
194
MULTIMEDIA

MANDOS EN EL VOLANTE
(donde estén presentes)
En el volante se encuentran los mandos de las funciones principales del sistema, que permiten su control de una manera más
sencilla.
La activación de la función elegida se acciona, en algunos casos, a partir de la duración de la presión ejercida (presión corta o
larga), como se indica en la tabla de la siguiente página.
142F0S0620
195

Botón Interacción (presión/rotación)
Desactivación/activación del micrófono durante una conversación telefónica
Activación/desactivación de la Pausa de las fuentes USB
Activación/desactivación de la función Mudo de las fuentes Radio
+/–
Presión corta: aumento/disminución del volumen con un solo grado
Presión larga: aumento/disminución continua del volumen hasta que se suelta
Presión breve (modalidad Radio): selección de la emisora de radio siguiente/anterior
Presión larga (modalidad Radio): barrido de las frecuencias superiores/inferiores hasta que se suelta
Presión breve (modalidad USB): selección de la canción siguiente/anterior
Presión larga (modo USB): avance/retroceso rápido hasta que se suelta
SRC
selección de las fuentes de sonido disponibles: Radio o USB
196
MULTIMEDIA

ENCENDIDO/APAGADO
DEL SISTEMA
El sistema se enciende/apaga pulsando
el botón/selector
.
Girar el botón/selector hacia la derecha
para aumentar el volumen o hacia la
izquierda para disminuirlo.
MODO RADIO
(SINTONIZACIÓN)
El sistema dispone de los siguientes
sintonizadores: AM y FM.
Selección del modo Radio
Para activar el modo Radio, pulsar el
botón RADIO en el frontal.
Selección de la banda de
frecuencia
Las diferentes modalidades de
sintonización pueden seleccionarse
pulsando el botón RADIO en el frontal.
Visualizaciones en la pantalla
Una vez seleccionada la emisora de
radio deseada, en la pantalla se
mostrará la siguiente información
(modalidad INFO activada):
En la parte superior:se muestra la
emisora preseleccionada, la hora y las
otras configuraciones de la radio
activas (ej.: TA).En la parte central:se muestra el
nombre de la emisora que se está
escuchando, la frecuencia y la
información radio text (si está presente).
Lista de emisoras FM
Pulsar el botón/selector BROWSE/
ENTER para visualizar la lista completa
de las emisoras FM que se pueden
recibir.
Memorización de emisoras de radio
AM/FM
Las preselecciones están disponibles
en todas las modalidades del sistema y
se activan pulsando uno de los botones
de preselección1-2-3-4-5-6situados
en el frontal.
Si está sintonizada una emisora de
radio que se desea memorizar, pulsar y
mantener pulsado el botón
correspondiente al preset deseado o
hasta que se emita una señal acústica
de confirmación.
Selección de emisoras de radio
AM/FM
Para buscar la emisora de radio
deseada pulsar los botones
o
o, como alternativa, girar el
selector de los mandos en el volante
, o girar el selector "BROWSE/
ENTER".Búsqueda de la emisora de radio
anterior/siguiente
Pulsar brevemente los botones
o
o bien girar el selector de los
mandos en el volante
: al soltar el
botón se muestra la emisora de radio
anterior o siguiente.
Búsqueda rápida de la emisora de
radio anterior/siguiente
Mantener pulsados los botones
o
para realizar la búsqueda rápida: al
soltar el botón se reproduce la primera
emisora de radio que se pueda
sintonizar.
MODALIDAD MEDIA
En el presente apartado se describen
las modalidades de interacción relativas
al funcionamiento USB.
Selección fuentes de sonido
Pulsar el botón MEDIOS para
seleccionar la fuente de audio USB.
197

Cambio de canción (siguiente/
anterior)
Pulsar brevemente el botón
o girar
hacia la derecha la botón/selector
BROWSE ENTER para reproducir la
canción siguiente. Pulsar brevemente el
botón
o girar hacia la izquierda el
botón/selector BROWSE ENTER para
volver al principio de la canción
seleccionada o al principio de la
canción anterior si la reproducción de la
canción ha comenzado hace menos
de 3 segundos.
Avance/retroceso rápido de las
canciones
Pulsar y mantener pulsado el botón
para hacer avanzar de forma rápida
la canción seleccionada, o el botón
para hacer retroceder rápidamente
la canción.
Selección de canción (muestra)
Esta función permite buscar y
seleccionar las canciones presentes en
el dispositivo activo.
Las posibilidades de selección
dependen del dispositivo conectado.
Por ejemplo, en un dispositivo USB es
posible, con el botón BROWSE
ENTER, mostrar también la lista de
artistas, géneros musicales y álbumes
presentes en el dispositivo, según la
información guardada en las canciones.El botónA-B-Cdel frontal permite
saltar a la letra deseada de cada lista
alfabética.
Pulsar el botón BROWSE/ENTER para
activar esta función en la fuente que
se está reproduciendo.
Girar el botón/selector BROWSE
ENTER para seleccionar la categoría
deseada y, a continuación, pulsar
el botón/selector para confirmar la
selección.
Pulsar el botón
si se desea anular
la función.
Visualización de la información de
canción
Pulsar el botónINFOpara seleccionar
la información mostrada durante la
reproducción (artista, álbum, género,
nombre, carpeta, nombre del archivo).
Pulsar el botón
para salir de la
vista.
Reproducción aleatoria de
canciones
Pulsar el botón
para la
reproducción en orden aleatorio de las
canciones presentes en el dispositivo
USB.
Pulsarlo por segunda vez para
desactivar la función.Repetición canción
Pulsar el botón
para activar la
función. Se mostrará en la pantalla el
icono correspondiente.
Pulsarlo por segunda vez para
desactivar la función.
NOTA Algunos dispositivos USB no son
compatibles con el sistema
Uconnect™. En este caso, no se
efectúa el cambio automático del modo
“Radio” a “Medios”. Si no se inicia la
reproducción del dispositivo utilizado,
comprobar la compatibilidad
seleccionando el modo Medios: en la
pantalla del sistemaUconnect™
se visualiza el mensaje específico.
AJUSTES
Pulsar el botón MENU en el frontal para
ver en la pantalla el menú "Ajustes".
NOTA La visualización de las opciones
del menú puede variar en función de las
versiones.
El menú se compone de las siguientes
opciones:
Ajustes del sistema:Idioma, Rest.
ajustes inic., Apagado del sistema,
Volumen limitado al encender,
Encendido automático radio.
Menú Radio:Muestra lista de
emisoras FM, Anuncio de tráfico (TA),
Regional, Frecuencia alternativa (AF).
198
MULTIMEDIA
