FIAT 500L 2018 Drift- og vedlikeholdshåndbok (in Norwegian)

brosjyre for rask og korrekt bruk av
hurtigsettet. Denne må overleveres
til personell som skal håndtere dekket
som tidligere har blitt blitt behandlet
med dekksettet;
et par vernehansker som finnes i
rommet på siden av kompressoren;
adaptere, for oppblåsing av
forskjellige elementer.
ADVARSEL Tetningsvæsken er effektiv
for utvendige temperaturer mellom
-20° C og + 50° C. Tetningsvæsken har
også en utløpsdato.

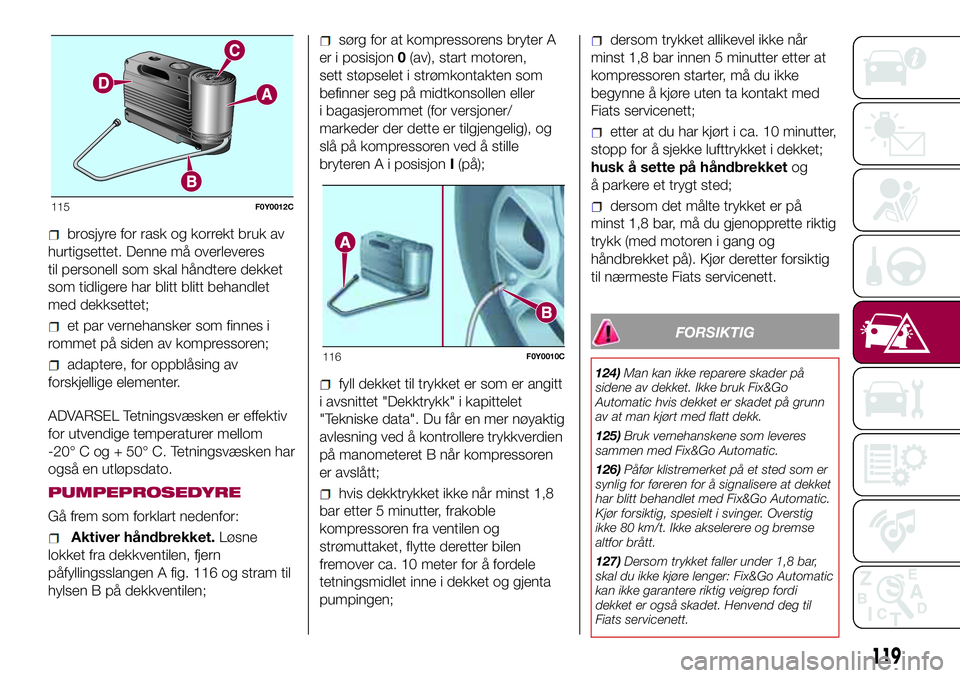

PUMPEPROSEDYRE
Gå frem som forklart nedenfor:
Aktiver håndbrekket.Løsne
lokket fra dekkventilen, fjern
påfyllingsslangen A fig. 116 og stram til
hylsen B på dekkventilen;
sørg for at kompressorens bryter A
er i posisjon0(av), start motoren,
sett støpselet i strømkontakten som
befinner seg på midtkonsollen eller
i bagasjerommet (for versjoner/
markeder der dette er tilgjengelig), og
slå på kompressoren ved å stille
bryteren A i posisjonI(på);
fyll dekket til trykket er som er angitt
i avsnittet "Dekktrykk" i kapittelet
"Tekniske data". Du får en mer nøyaktig
avlesning ved å kontrollere trykkverdien
på manometeret B når kompressoren
er avslått;
hvis dekktrykket ikke når minst 1,8
bar etter 5 minutter, frakoble
kompressoren fra ventilen og
strømuttaket, flytte deretter bilen
fremover ca. 10 meter for å fordele
tetningsmidlet inne i dekket og gjenta
pumpingen;
dersom trykket allikevel ikke når
minst 1,8 bar innen 5 minutter etter at
kompressoren starter, må du ikke
begynne å kjøre uten ta kontakt med
Fiats servicenett;
etter at du har kjørt i ca. 10 minutter,
stopp for å sjekke lufttrykket i dekket;
husk å sette på håndbrekketog
å parkere et trygt sted;
dersom det målte trykket er på
minst 1,8 bar, må du gjenopprette riktig
trykk (med motoren i gang og
håndbrekket på). Kjør deretter forsiktig
til nærmeste Fiats servicenett.
FORSIKTIG
124)Man kan ikke reparere skader på
sidene av dekket. Ikke bruk Fix&Go
Automatic hvis dekket er skadet på grunn
av at man kjørt med flatt dekk.
125)Bruk vernehanskene som leveres
sammen med Fix&Go Automatic.
126)Påfør klistremerket på et sted som er
synlig for føreren for å signalisere at dekket
har blitt behandlet med Fix&Go Automatic.
Kjør forsiktig, spesielt i svinger. Overstig
ikke 80 km/t. Ikke akselerere og bremse
altfor brått.
127)Dersom trykket faller under 1,8 bar,
skal du ikke kjøre lenger: Fix&Go Automatic
kan ikke garantere riktig veigrep fordi
dekket er også skadet. Henvend deg til
Fiats servicenett.
115F0Y0012C
116F0Y0010C
119

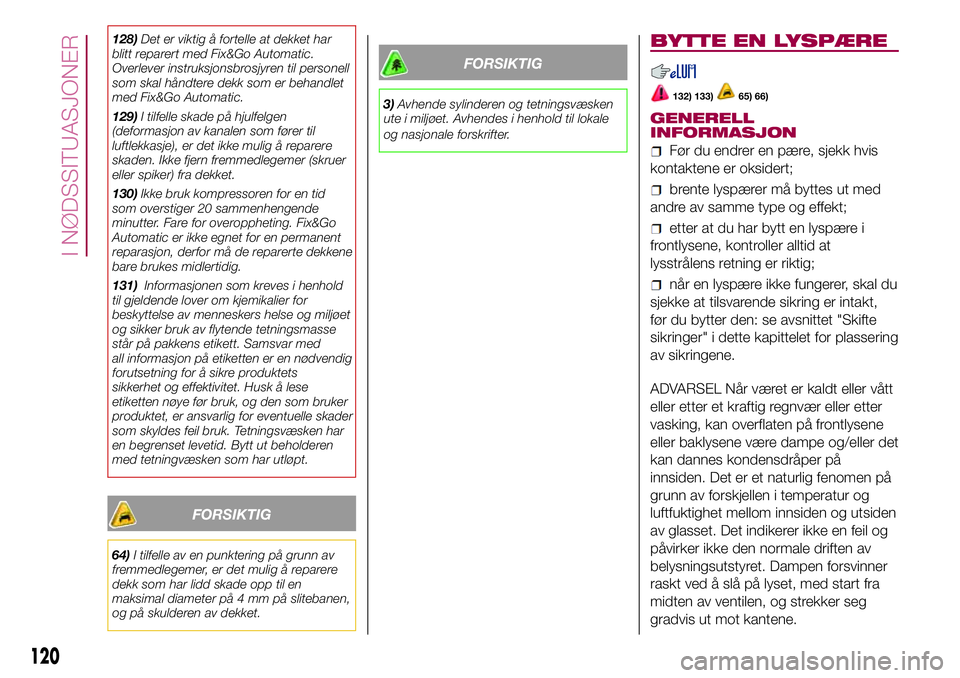

128)Det er viktig å fortelle at dekket har
blitt reparert med Fix&Go Automatic.
Overlever instruksjonsbrosjyren til personell
som skal håndtere dekk som er behandlet
med Fix&Go Automatic.
129)I tilfelle skade på hjulfelgen
(deformasjon av kanalen som fører til
luftlekkasje), er det ikke mulig å reparere
skaden. Ikke fjern fremmedlegemer (skruer
eller spiker) fra dekket.
130)Ikke bruk kompressoren for en tid
som overstiger 20 sammenhengende
minutter. Fare for overoppheting. Fix&Go
Automatic er ikke egnet for en permanent
reparasjon, derfor må de reparerte dekkene
bare brukes midlertidig.
131)Informasjonen som kreves i henhold
til gjeldende lover om kjemikalier for
beskyttelse av menneskers helse og miljøet
og sikker bruk av flytende tetningsmasse
står på pakkens etikett. Samsvar med
all informasjon på etiketten er en nødvendig
forutsetning for å sikre produktets
sikkerhet og effektivitet. Husk å lese
etiketten nøye før bruk, og den som bruker
produktet, er ansvarlig for eventuelle skader
som skyldes feil bruk. Tetningsvæsken har
en begrenset levetid. Bytt ut beholderen
med tetningvæsken som har utløpt.
FORSIKTIG
64)I tilfelle av en punktering på grunn av
fremmedlegemer, er det mulig å reparere
dekk som har lidd skade opp til en
maksimal diameter på 4 mm på slitebanen,
og på skulderen av dekket.
FORSIKTIG
3)Avhende sylinderen og tetningsvæsken
ute i miljøet. Avhendes i henhold til lokale
og nasjonale forskrifter.
BYTTE EN LYSPÆRE
132) 133)65) 66)
GENERELL
INFORMASJON
Før du endrer en pære, sjekk hvis
kontaktene er oksidert;
brente lyspærer må byttes ut med
andre av samme type og effekt;
etter at du har bytt en lyspære i
frontlysene, kontroller alltid at
lysstrålens retning er riktig;
når en lyspære ikke fungerer, skal du
sjekke at tilsvarende sikring er intakt,
før du bytter den: se avsnittet "Skifte
sikringer" i dette kapittelet for plassering
av sikringene.
ADVARSEL Når været er kaldt eller vått
eller etter et kraftig regnvær eller etter
vasking, kan overflaten på frontlysene
eller baklysene være dampe og/eller det
kan dannes kondensdråper på
innsiden. Det er et naturlig fenomen på
grunn av forskjellen i temperatur og
luftfuktighet mellom innsiden og utsiden
av glasset. Det indikerer ikke en feil og
påvirker ikke den normale driften av
belysningsutstyret. Dampen forsvinner
raskt ved å slå på lyset, med start fra
midten av ventilen, og strekker seg
gradvis ut mot kantene.
120
I NØDSSITUASJONER

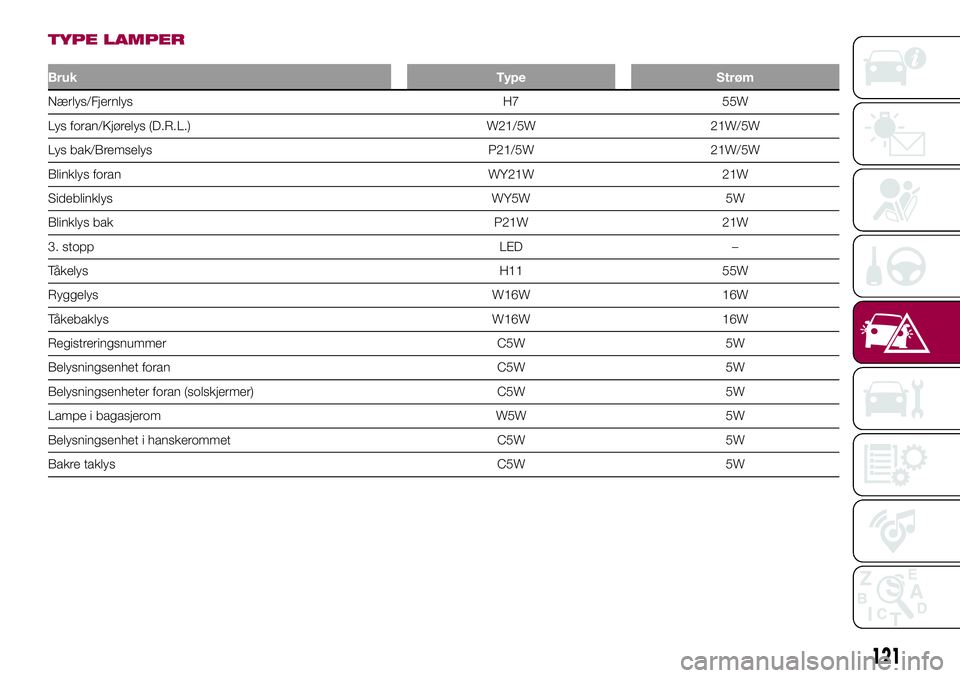

TYPE LAMPER
BrukType Strøm
Nærlys/Fjernlys H7 55W
Lys foran/Kjørelys (D.R.L.) W21/5W 21W/5W
Lys bak/Bremselys P21/5W 21W/5W
Blinklys foran WY21W 21W
Sideblinklys WY5W 5W
Blinklys bak P21W 21W
3. stopp LED –
Tåkelys H11 55W
Ryggelys W16W 16W
Tåkebaklys W16W 16W
Registreringsnummer C5W 5W
Belysningsenhet foran C5W 5W
Belysningsenheter foran (solskjermer) C5W 5W
Lampe i bagasjerom W5W 5W
Belysningsenhet i hanskerommet C5W 5W
Bakre taklys C5W 5W
121

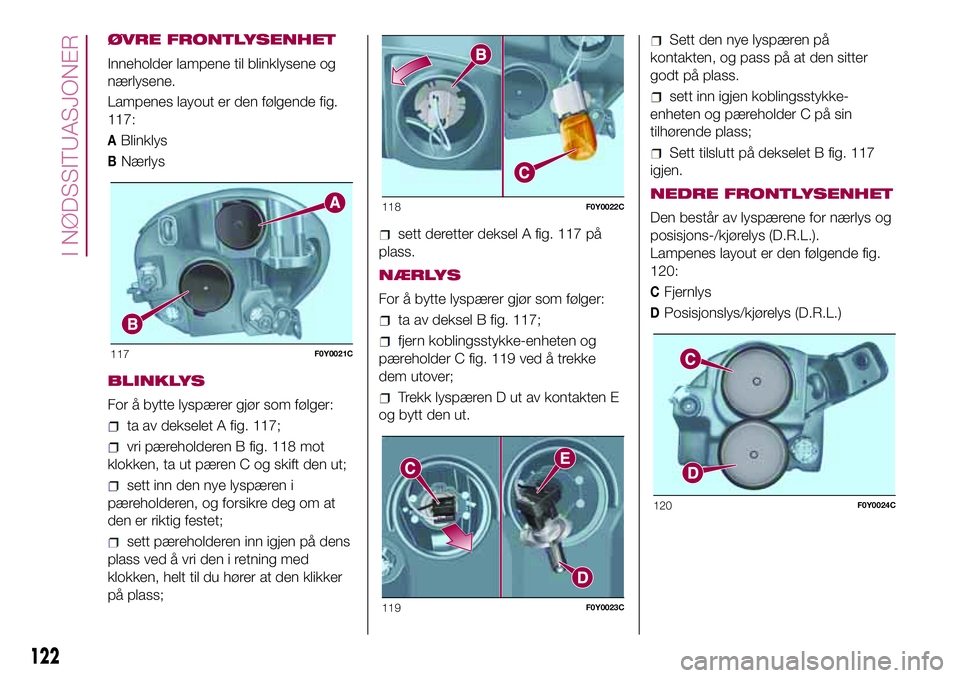

ØVRE FRONTLYSENHET
Inneholder lampene til blinklysene og
nærlysene.
Lampenes layout er den følgende fig.
117:
ABlinklys
BNærlys
BLINKLYS
For å bytte lyspærer gjør som følger:
ta av dekselet A fig. 117;
vri pæreholderen B fig. 118 mot
klokken, ta ut pæren C og skift den ut;
sett inn den nye lyspæren i
pæreholderen, og forsikre deg om at
den er riktig festet;
sett pæreholderen inn igjen på dens
plass ved å vri den i retning med
klokken, helt til du hører at den klikker
på plass;
sett deretter deksel A fig. 117 på
plass.
NÆRLYS
For å bytte lyspærer gjør som følger:
ta av deksel B fig. 117;
fjern koblingsstykke-enheten og
pæreholder C fig. 119 ved å trekke
dem utover;
Trekk lyspæren D ut av kontakten E
og bytt den ut.
Sett den nye lyspæren på
kontakten, og pass på at den sitter
godt på plass.
sett inn igjen koblingsstykke-
enheten og pæreholder C på sin
tilhørende plass;
Sett tilslutt på dekselet B fig. 117
igjen.
NEDRE FRONTLYSENHET
Den består av lyspærene for nærlys og
posisjons-/kjørelys (D.R.L.).
Lampenes layout er den følgende fig.
120:
CFjernlys
DPosisjonslys/kjørelys (D.R.L.)
117F0Y0021C
118F0Y0022C
119F0Y0023C
120F0Y0024C
122
I NØDSSITUASJONER

FJERNLYS
For å bytte lyspærer gjør som følger:
Styr rattet helt innover.
Skru ut skruene A fig. 121 og fjern
deretter dekselet B.
ta av deksel C fig. 122;
fjern koblingsstykke-enheten og
pæreholder D ved å dra dem utover;
dra ut lyspæren E fra
koblingsstykket F, og skift den ut;
Sett den nye lyspæren på
kontakten, og pass på at den sitter
godt på plass.
sett inn igjen koblingsstykke-
enheten og pæreholder D på sin plass;
sett deretter deksel C fig. 120 på
plass.
POSISJONSLYS /
KJØRELYS (D.R.L.)
For å bytte lyspærer gjør som følger:
Styr rattet helt innover.
Skru ut skruene A fig. 121 og fjern
deretter dekselet B.
ta av dekselet D fig. 120;
vri lyspæreholderen E fig. 123 i
retning mot klokken, ta ut lyspæren F
fra koblingsstykket G og skift den ut;
Sett den nye lyspæren på
kontakten, og pass på at den sitter
godt på plass.
sett pæreholderenheten E tilbake på
dens plass ved å vri den i retning med
klokken, helt til du hører at den klikker
på plass;
sett deretter deksel D fig. 120 på
plass.
SIDEBLINKLYS
For å bytte lyspærer gjør som følger:
ta tak i det gjennomsiktige dekselet
A fig. 124 slik at den indre fjæren B
fig. 125 klemmes sammen, og dra
deretter enheten utover;
vri pæreholderenCiretning mot
klokken, ta ut pæren D og skift den ut;
remonter pæreholder C på den
gjennomsiktige delen A fig. 124 ved å
vri den i retning med klokken;
remonter gruppen, og forsikre deg
om at du hører låseklikket fra den indre
fjæren B fig. 125.
121F0Y0145C
122F0Y0025C
123F0Y0026C
124F0Y0147C
123

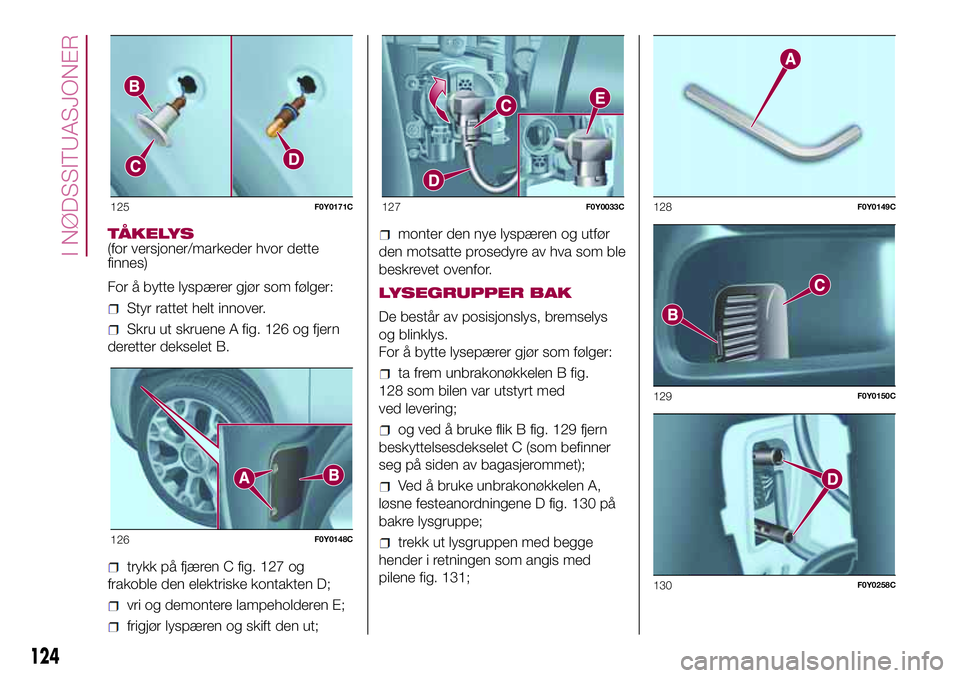

TÅKELYS
(for versjoner/markeder hvor dette
finnes)
For å bytte lyspærer gjør som følger:
Styr rattet helt innover.
Skru ut skruene A fig. 126 og fjern
deretter dekselet B.
trykk på fjæren C fig. 127 og
frakoble den elektriske kontakten D;
vri og demontere lampeholderen E;
frigjør lyspæren og skift den ut;
monter den nye lyspæren og utfør
den motsatte prosedyre av hva som ble
beskrevet ovenfor.
LYSEGRUPPER BAK
De består av posisjonslys, bremselys
og blinklys.
For å bytte lysepærer gjør som følger:
ta frem unbrakonøkkelen B fig.
128 som bilen var utstyrt med
ved levering;
og ved å bruke flik B fig. 129 fjern
beskyttelsesdekselet C (som befinner
seg på siden av bagasjerommet);
Ved å bruke unbrakonøkkelen A,
løsne festeanordningene D fig. 130 på
bakre lysgruppe;
trekk ut lysgruppen med begge
hender i retningen som angis med
pilene fig. 131;
125F0Y0171C
126F0Y0148C
127F0Y0033C128F0Y0149C
129F0Y0150C
130F0Y0258C
124
I NØDSSITUASJONER

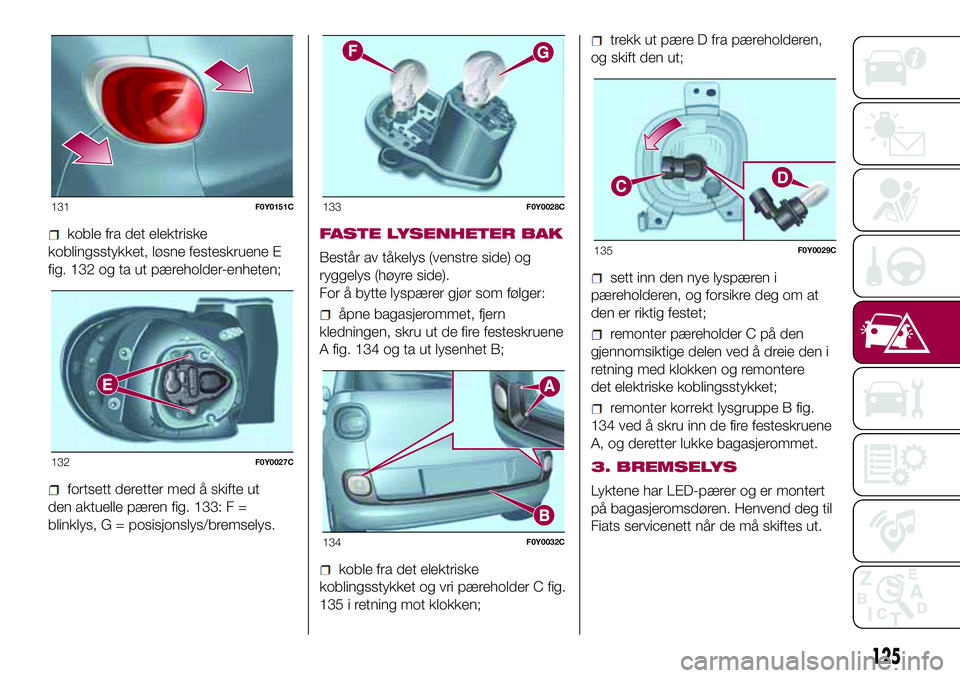

koble fra det elektriske
koblingsstykket, løsne festeskruene E
fig. 132 og ta ut pæreholder-enheten;
fortsett deretter med å skifte ut
den aktuelle pæren fig. 133: F =
blinklys, G = posisjonslys/bremselys.FASTE LYSENHETER BAK
Består av tåkelys (venstre side) og
ryggelys (høyre side).
For å bytte lyspærer gjør som følger:
åpne bagasjerommet, fjern
kledningen, skru ut de fire festeskruene
A fig. 134 og ta ut lysenhet B;
koble fra det elektriske
koblingsstykket og vri pæreholder C fig.
135 i retning mot klokken;
trekk ut pære D fra pæreholderen,
og skift den ut;
sett inn den nye lyspæren i
pæreholderen, og forsikre deg om at
den er riktig festet;
remonter pæreholder C på den
gjennomsiktige delen ved å dreie den i
retning med klokken og remontere
det elektriske koblingsstykket;
remonter korrekt lysgruppe B fig.
134 ved å skru inn de fire festeskruene
A, og deretter lukke bagasjerommet.
3. BREMSELYS
Lyktene har LED-pærer og er montert
på bagasjeromsdøren. Henvend deg til
Fiats servicenett når de må skiftes ut.
131F0Y0151C
132F0Y0027C
133F0Y0028C
134F0Y0032C
135F0Y0029C
125

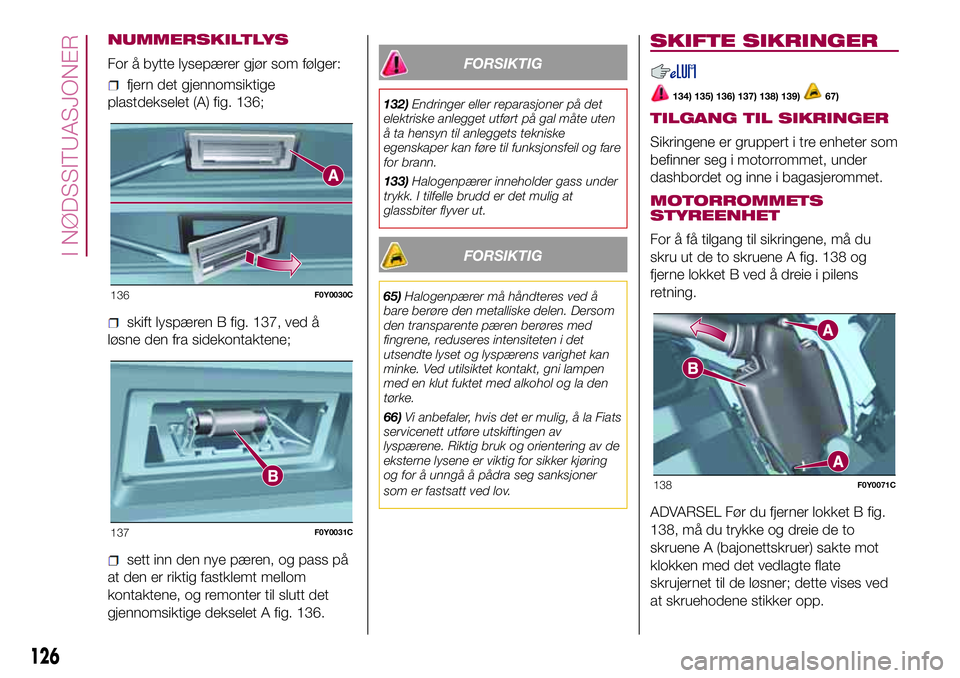

NUMMERSKILTLYS
For å bytte lysepærer gjør som følger:
fjern det gjennomsiktige
plastdekselet (A) fig. 136;
skift lyspæren B fig. 137, ved å
løsne den fra sidekontaktene;
sett inn den nye pæren, og pass på
at den er riktig fastklemt mellom
kontaktene, og remonter til slutt det
gjennomsiktige dekselet A fig. 136.
FORSIKTIG
132)Endringer eller reparasjoner på det
elektriske anlegget utført på gal måte uten
å ta hensyn til anleggets tekniske
egenskaper kan føre til funksjonsfeil og fare
for brann.
133)Halogenpærer inneholder gass under
trykk. I tilfelle brudd er det mulig at
glassbiter flyver ut.
FORSIKTIG
65)Halogenpærer må håndteres ved å
bare berøre den metalliske delen. Dersom
den transparente pæren berøres med
fingrene, reduseres intensiteten i det
utsendte lyset og lyspærens varighet kan
minke. Ved utilsiktet kontakt, gni lampen
med en klut fuktet med alkohol og la den
tørke.
66)Vi anbefaler, hvis det er mulig, å la Fiats
servicenett utføre utskiftingen av
lyspærene. Riktig bruk og orientering av de
eksterne lysene er viktig for sikker kjøring
og for å unngå å pådra seg sanksjoner
som er fastsatt ved lov.
SKIFTE SIKRINGER
134) 135) 136) 137) 138) 139)67)
TILGANG TIL SIKRINGER
Sikringene er gruppert i tre enheter som
befinner seg i motorrommet, under
dashbordet og inne i bagasjerommet.
MOTORROMMETS
STYREENHET
For å få tilgang til sikringene, må du
skru ut de to skruene A fig. 138 og
fjerne lokket B ved å dreie i pilens
retning.
ADVARSEL Før du fjerner lokket B fig.
138, må du trykke og dreie de to
skruene A (bajonettskruer) sakte mot
klokken med det vedlagte flate
skrujernet til de løsner; dette vises ved
at skruehodene stikker opp.
136F0Y0030C
137F0Y0031C
138F0Y0071C
126
I NØDSSITUASJONER

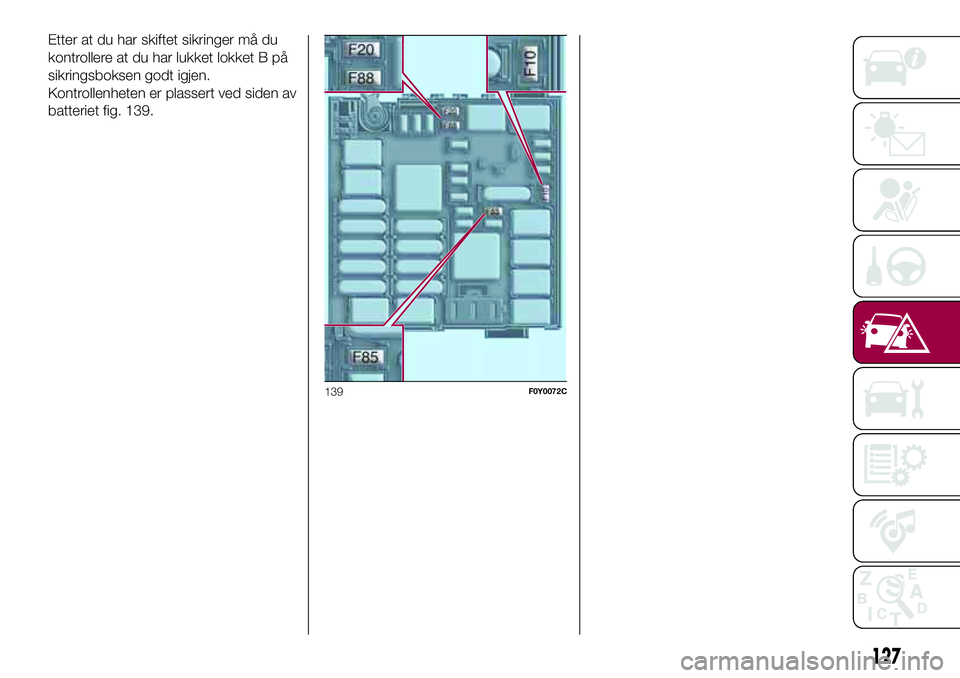

Etter at du har skiftet sikringer må du
kontrollere at du har lukket lokket B på
sikringsboksen godt igjen.
Kontrollenheten er plassert ved siden av
batteriet fig. 139.
139F0Y0072C
127

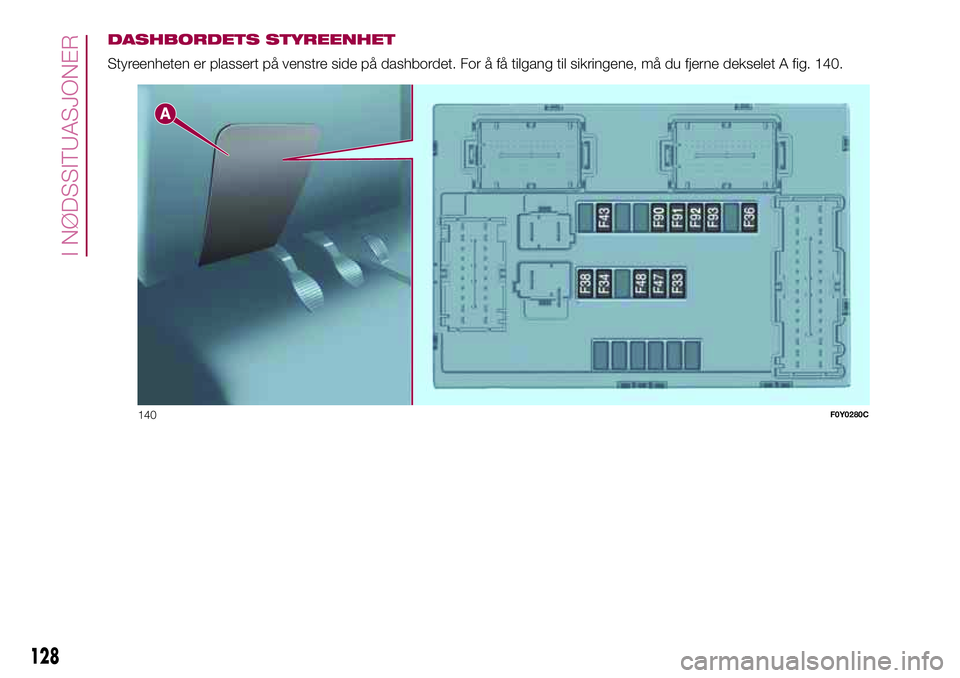

DASHBORDETS STYREENHET
Styreenheten er plassert på venstre side på dashbordet. For å få tilgang til sikringene, må du fjerne dekselet A fig. 140.
140F0Y0280C
128
I NØDSSITUASJONER
