FIAT 500L 2018 Drift- og vedlikeholdshåndbok (in Norwegian)

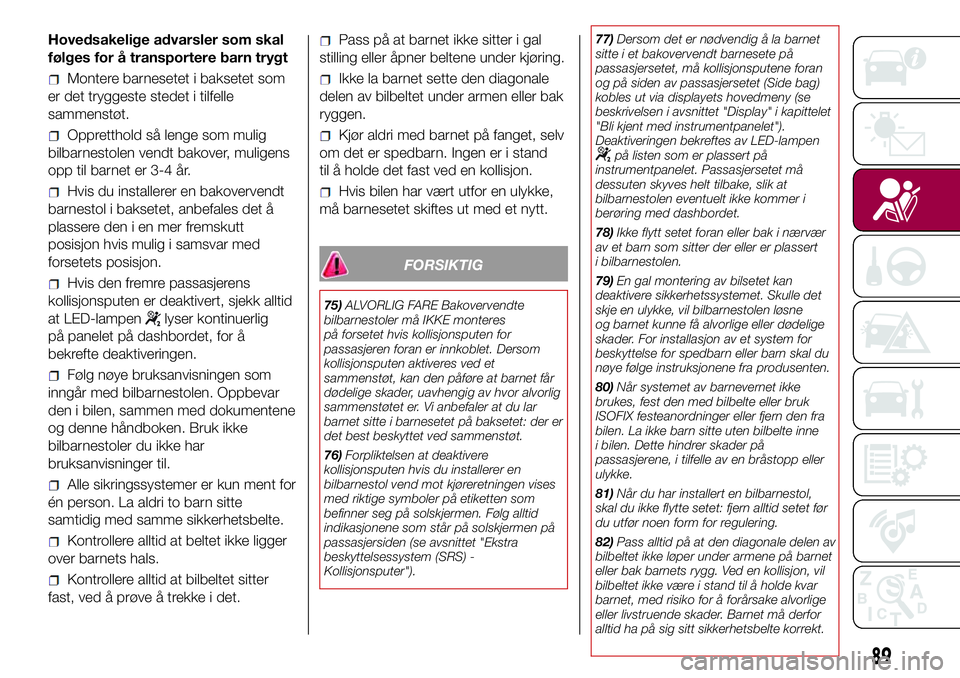

Hovedsakelige advarsler som skal
følges for å transportere barn trygt
Montere barnesetet i baksetet som
er det tryggeste stedet i tilfelle
sammenstøt.
Oppretthold så lenge som mulig
bilbarnestolen vendt bakover, muligens
opp til barnet er 3-4 år.
Hvis du installerer en bakovervendt
barnestol i baksetet, anbefales det å
plassere den i en mer fremskutt
posisjon hvis mulig i samsvar med
forsetets posisjon.
Hvis den fremre passasjerens
kollisjonsputen er deaktivert, sjekk alltid
at LED-lampen
lyser kontinuerlig
på panelet på dashbordet, for å
bekrefte deaktiveringen.
Følg nøye bruksanvisningen som
inngår med bilbarnestolen. Oppbevar
den i bilen, sammen med dokumentene
og denne håndboken. Bruk ikke
bilbarnestoler du ikke har
bruksanvisninger til.
Alle sikringssystemer er kun ment for
én person. La aldri to barn sitte
samtidig med samme sikkerhetsbelte.
Kontrollere alltid at beltet ikke ligger
over barnets hals.
Kontrollere alltid at bilbeltet sitter
fast, ved å prøve å trekke i det.
Pass på at barnet ikke sitter i gal
stilling eller åpner beltene under kjøring.
Ikke la barnet sette den diagonale
delen av bilbeltet under armen eller bak
ryggen.
Kjør aldri med barnet på fanget, selv
om det er spedbarn. Ingen er i stand
til å holde det fast ved en kollisjon.
Hvis bilen har vært utfor en ulykke,
må barnesetet skiftes ut med et nytt.
FORSIKTIG
75)ALVORLIG FARE Bakovervendte
bilbarnestoler må IKKE monteres
på forsetet hvis kollisjonsputen for
passasjeren foran er innkoblet. Dersom
kollisjonsputen aktiveres ved et
sammenstøt, kan den påføre at barnet får
dødelige skader, uavhengig av hvor alvorlig
sammenstøtet er. Vi anbefaler at du lar
barnet sitte i barnesetet på baksetet: der er
det best beskyttet ved sammenstøt.
76)Forpliktelsen at deaktivere
kollisjonsputen hvis du installerer en
bilbarnestol vend mot kjøreretningen vises
med riktige symboler på etiketten som
befinner seg på solskjermen. Følg alltid
indikasjonene som står på solskjermen på
passasjersiden (se avsnittet "Ekstra
beskyttelsessystem (SRS) -
Kollisjonsputer").77)Dersom det er nødvendig å la barnet
sitte i et bakovervendt barnesete på
passasjersetet, må kollisjonsputene foran
og på siden av passasjersetet (Side bag)
kobles ut via displayets hovedmeny (se
beskrivelsen i avsnittet "Display" i kapittelet
"Bli kjent med instrumentpanelet").
Deaktiveringen bekreftes av LED-lampen
på listen som er plassert på
instrumentpanelet. Passasjersetet må
dessuten skyves helt tilbake, slik at
bilbarnestolen eventuelt ikke kommer i
berøring med dashbordet.
78)Ikke flytt setet foran eller bak i nærvær
av et barn som sitter der eller er plassert
i bilbarnestolen.
79)En gal montering av bilsetet kan
deaktivere sikkerhetssystemet. Skulle det
skje en ulykke, vil bilbarnestolen løsne
og barnet kunne få alvorlige eller dødelige
skader. For installasjon av et system for
beskyttelse for spedbarn eller barn skal du
nøye følge instruksjonene fra produsenten.
80)Når systemet av barnevernet ikke
brukes, fest den med bilbelte eller bruk
ISOFIX festeanordninger eller fjern den fra
bilen. La ikke barn sitte uten bilbelte inne
i bilen. Dette hindrer skader på
passasjerene, i tilfelle av en bråstopp eller
ulykke.
81)Når du har installert en bilbarnestol,
skal du ikke flytte setet: fjern alltid setet før
du utfør noen form for regulering.
82)Pass alltid på at den diagonale delen av
bilbeltet ikke løper under armene på barnet
eller bak barnets rygg. Ved en kollisjon, vil
bilbeltet ikke være i stand til å holde kvar
barnet, med risiko for å forårsake alvorlige
eller livstruende skader. Barnet må derfor
alltid ha på sig sitt sikkerhetsbelte korrekt.
89

83)Ikke bruk samme lavere forankring for å
installere mer enn ett system for
beskyttelse for barn.
84)Hvis bilbarnestolen ISOFIX Universal
ikke er fastsatt med alle tre festene, vil setet
ikke være i stand til å beskytte barnet ditt
riktig. Skulle det skje en ulykke, vil barnet
kunne få alvorlige eller dødelige skader.
85)Barnesetet må bare monteres mens
bilen står stille. Bilbarnesetet er riktig
forankret til de forberedte brakettene når
klikkende lyd blir hørt for å sikre låsingen.
Følg alltid instruksjonene for montering,
demontering og posisjonering av
bilbarnestolen som produsenten er skyldig

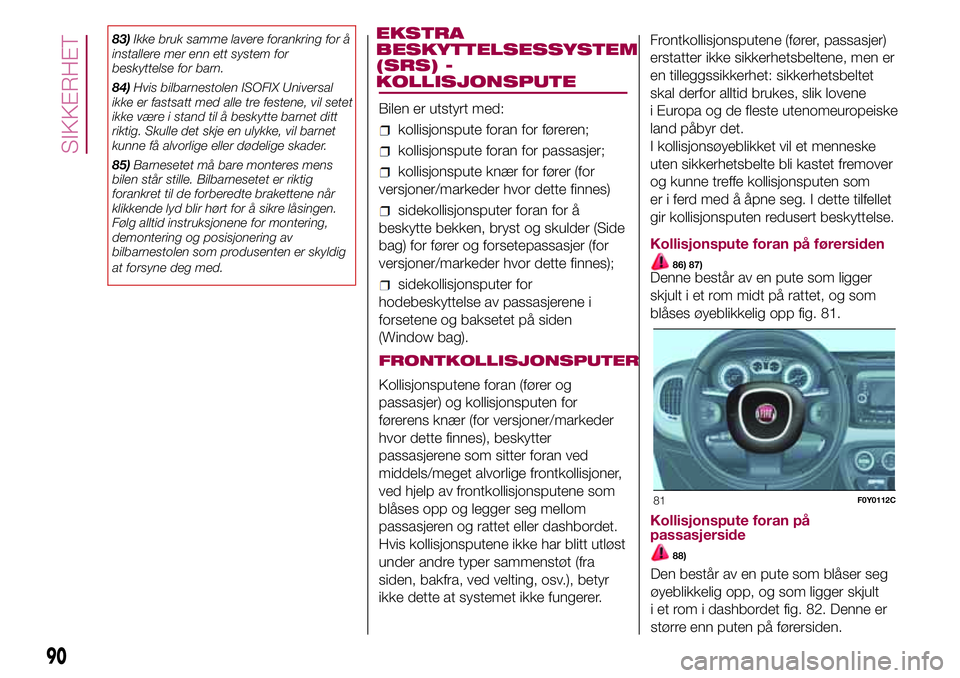

at forsyne deg med.EKSTRA
BESKYTTELSESSYSTEM
(SRS) -
KOLLISJONSPUTE
Bilen er utstyrt med:
kollisjonspute foran for føreren;
kollisjonspute foran for passasjer;
kollisjonspute knær for fører (for
versjoner/markeder hvor dette finnes)
sidekollisjonsputer foran for å
beskytte bekken, bryst og skulder (Side
bag) for fører og forsetepassasjer (for
versjoner/markeder hvor dette finnes);
sidekollisjonsputer for
hodebeskyttelse av passasjerene i
forsetene og baksetet på siden
(Window bag).
FRONTKOLLISJONSPUTER
Kollisjonsputene foran (fører og
passasjer) og kollisjonsputen for
førerens knær (for versjoner/markeder
hvor dette finnes), beskytter
passasjerene som sitter foran ved
middels/meget alvorlige frontkollisjoner,
ved hjelp av frontkollisjonsputene som
blåses opp og legger seg mellom
passasjeren og rattet eller dashbordet.
Hvis kollisjonsputene ikke har blitt utløst
under andre typer sammenstøt (fra
siden, bakfra, ved velting, osv.), betyr
ikke dette at systemet ikke fungerer.Frontkollisjonsputene (fører, passasjer)
erstatter ikke sikkerhetsbeltene, men er
en tilleggssikkerhet: sikkerhetsbeltet
skal derfor alltid brukes, slik lovene
i Europa og de fleste utenomeuropeiske
land påbyr det.
I kollisjonsøyeblikket vil et menneske
uten sikkerhetsbelte bli kastet fremover
og kunne treffe kollisjonsputen som
er i ferd med å åpne seg. I dette tilfellet
gir kollisjonsputen redusert beskyttelse.
Kollisjonspute foran på førersiden
86) 87)Denne består av en pute som ligger
skjult i et rom midt på rattet, og som
blåses øyeblikkelig opp fig. 81.
Kollisjonspute foran på
passasjerside
88)
81F0Y0112C
90
SIKKERHET

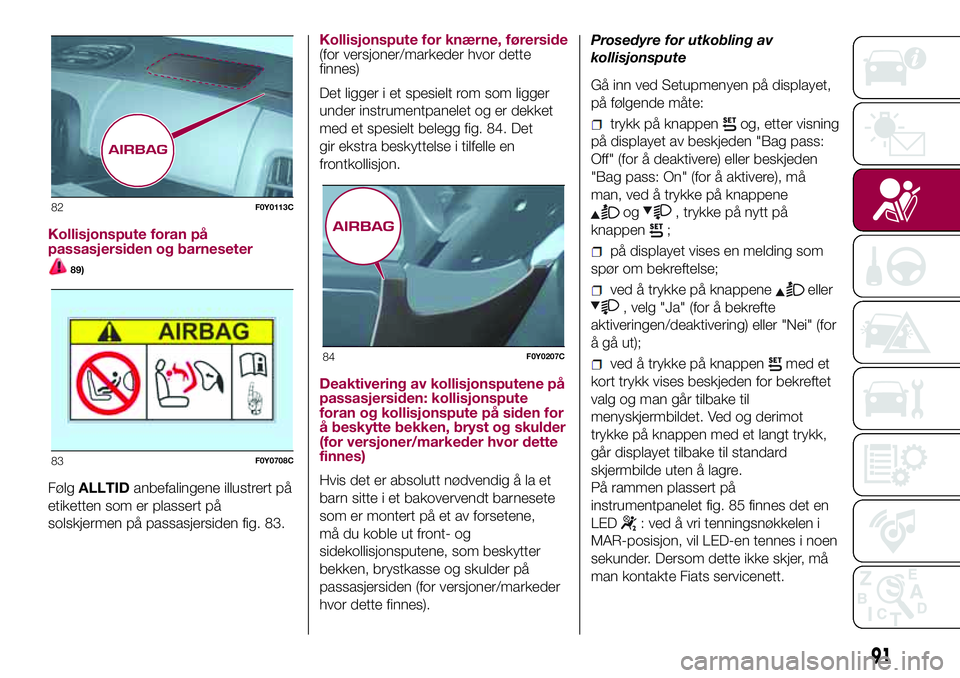

Den består av en pute som blåser seg
øyeblikkelig opp, og som ligger skjult
i et rom i dashbordet fig. 82. Denne er
større enn puten på førersiden.

Kollisjonspute foran på
passasjersiden og barneseter
89)
FølgALLTIDanbefalingene illustrert på
etiketten som er plassert på
solskjermen på passasjersiden fig. 83.Kollisjonspute for knærne, førerside
(for versjoner/markeder hvor dette
finnes)
Det ligger i et spesielt rom som ligger
under instrumentpanelet og er dekket
med et spesielt belegg fig. 84. Det
gir ekstra beskyttelse i tilfelle en
frontkollisjon.
Deaktivering av kollisjonsputene på
passasjersiden: kollisjonspute
foran og kollisjonspute på siden for
å beskytte bekken, bryst og skulder
(for versjoner/markeder hvor dette
finnes)
Hvis det er absolutt nødvendig å la et
barn sitte i et bakovervendt barnesete
som er montert på et av forsetene,
må du koble ut front- og
sidekollisjonsputene, som beskytter
bekken, brystkasse og skulder på
passasjersiden (for versjoner/markeder
hvor dette finnes).Prosedyre for utkobling av
kollisjonspute
Gå inn ved Setupmenyen på displayet,
på følgende måte:
trykk på knappenog, etter visning
på displayet av beskjeden "Bag pass:
Off" (for å deaktivere) eller beskjeden
"Bag pass: On" (for å aktivere), må
man, ved å trykke på knappene
og, trykke på nytt på
knappen
;
på displayet vises en melding som
spør om bekreftelse;
ved å trykke på knappeneeller
, velg "Ja" (for å bekrefte
aktiveringen/deaktivering) eller "Nei" (for
å gå ut);
ved å trykke på knappenmed et
kort trykk vises beskjeden for bekreftet
valg og man går tilbake til
menyskjermbildet. Ved og derimot
trykke på knappen med et langt trykk,
går displayet tilbake til standard
skjermbilde uten å lagre.
På rammen plassert på
instrumentpanelet fig. 85 finnes det en
LED
: ved å vri tenningsnøkkelen i
MAR-posisjon, vil LED-en tennes i noen
sekunder. Dersom dette ikke skjer, må
man kontakte Fiats servicenett.
82F0Y0113C
83F0Y0708C
84F0Y0207C
91

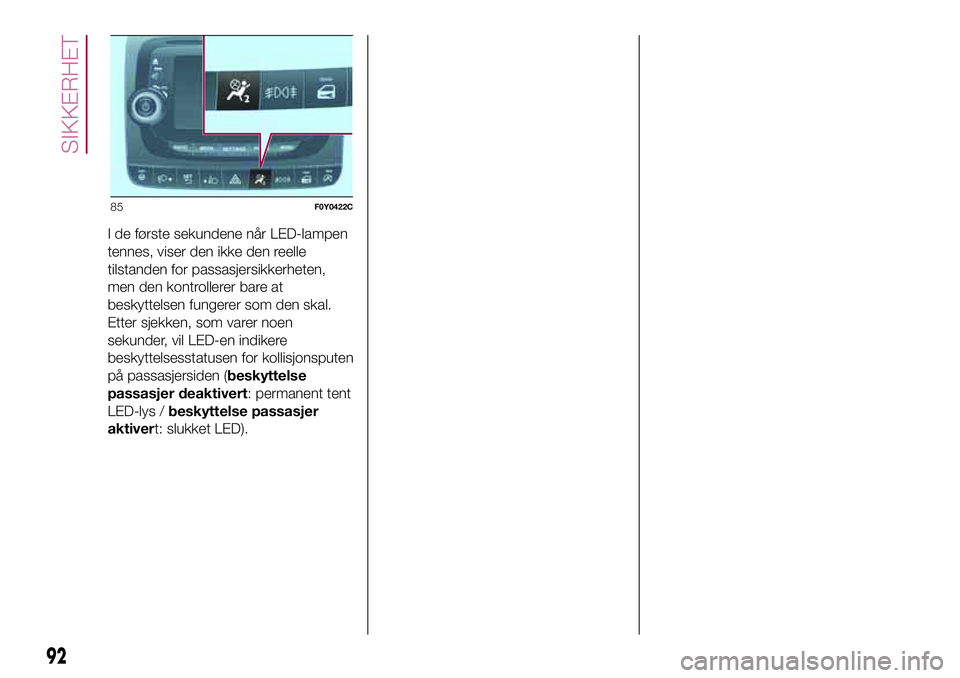

I de første sekundene når LED-lampen
tennes, viser den ikke den reelle
tilstanden for passasjersikkerheten,
men den kontrollerer bare at
beskyttelsen fungerer som den skal.
Etter sjekken, som varer noen
sekunder, vil LED-en indikere
beskyttelsesstatusen for kollisjonsputen
på passasjersiden (beskyttelse
passasjer deaktivert: permanent tent
LED-lys /beskyttelse passasjer
aktivert: slukket LED).
85F0Y0422C
92
SIKKERHET

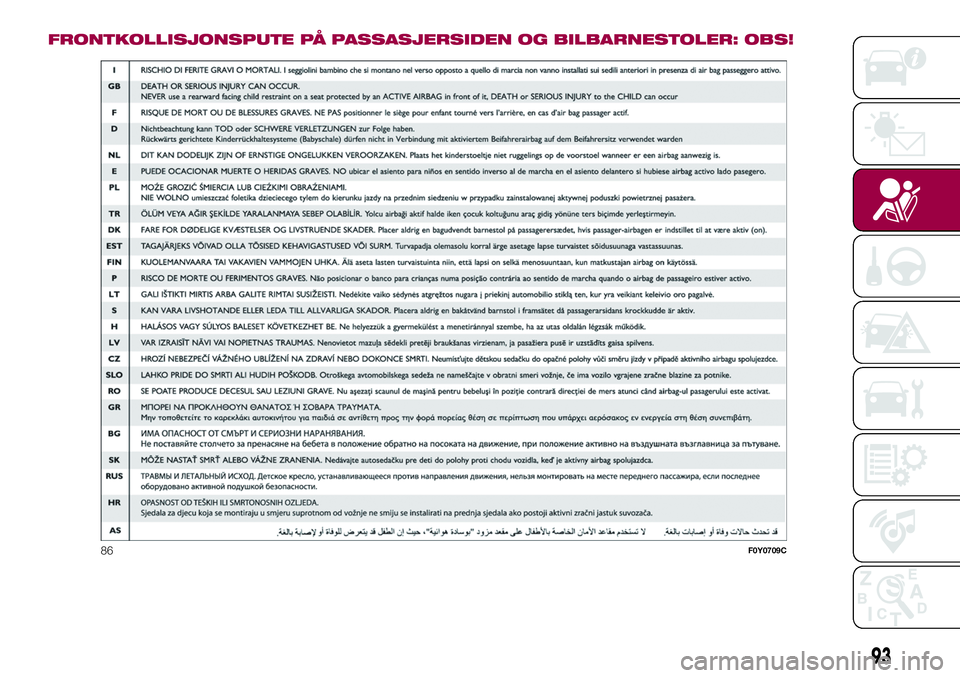

FRONTKOLLISJONSPUTE PÅ PASSASJERSIDEN OG BILBARNESTOLER: OBS!
86F0Y0709C
93

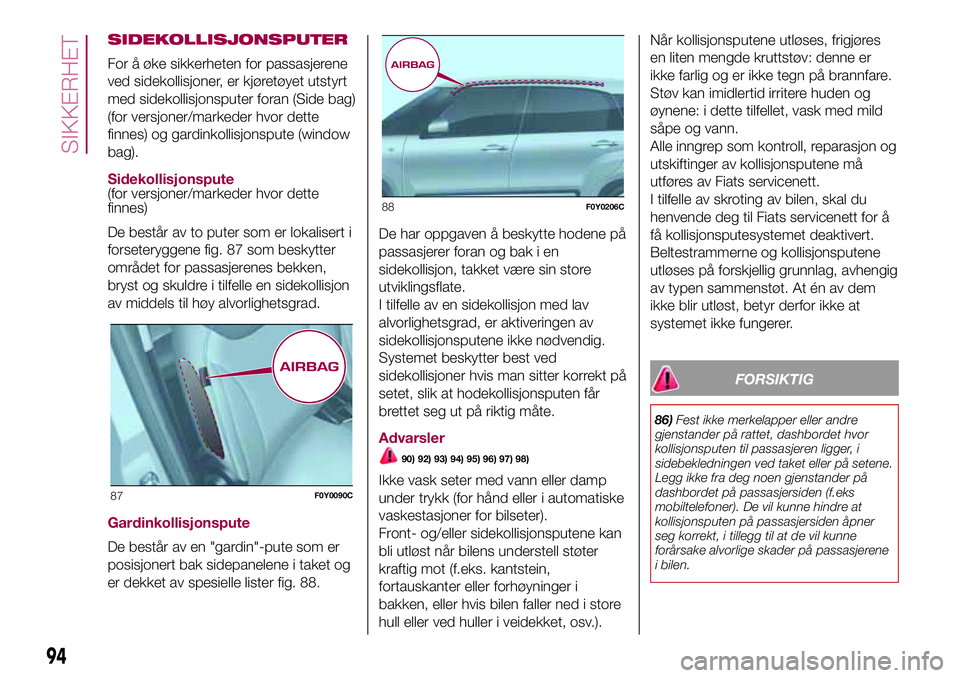

SIDEKOLLISJONSPUTER
For å øke sikkerheten for passasjerene
ved sidekollisjoner, er kjøretøyet utstyrt
med sidekollisjonsputer foran (Side bag)
(for versjoner/markeder hvor dette
finnes) og gardinkollisjonspute (window
bag).
Sidekollisjonspute
(for versjoner/markeder hvor dette
finnes)
De består av to puter som er lokalisert i
forseteryggene fig. 87 som beskytter
området for passasjerenes bekken,
bryst og skuldre i tilfelle en sidekollisjon
av middels til høy alvorlighetsgrad.
Gardinkollisjonspute
De består av en "gardin"-pute som er
posisjonert bak sidepanelene i taket og
er dekket av spesielle lister fig. 88.De har oppgaven å beskytte hodene på
passasjerer foran og bak i en
sidekollisjon, takket være sin store
utviklingsflate.
I tilfelle av en sidekollisjon med lav
alvorlighetsgrad, er aktiveringen av
sidekollisjonsputene ikke nødvendig.
Systemet beskytter best ved
sidekollisjoner hvis man sitter korrekt på
setet, slik at hodekollisjonsputen får
brettet seg ut på riktig måte.
Advarsler
90) 92) 93) 94) 95) 96) 97) 98)
Ikke vask seter med vann eller damp
under trykk (for hånd eller i automatiske
vaskestasjoner for bilseter).
Front- og/eller sidekollisjonsputene kan
bli utløst når bilens understell støter
kraftig mot (f.eks. kantstein,
fortauskanter eller forhøyninger i
bakken, eller hvis bilen faller ned i store
hull eller ved huller i veidekket, osv.).Når kollisjonsputene utløses, frigjøres
en liten mengde kruttstøv: denne er
ikke farlig og er ikke tegn på brannfare.
Støv kan imidlertid irritere huden og
øynene: i dette tilfellet, vask med mild
såpe og vann.
Alle inngrep som kontroll, reparasjon og
utskiftinger av kollisjonsputene må
utføres av Fiats servicenett.
I tilfelle av skroting av bilen, skal du
henvende deg til Fiats servicenett for å
få kollisjonsputesystemet deaktivert.
Beltestrammerne og kollisjonsputene
utløses på forskjellig grunnlag, avhengig
av typen sammenstøt. At én av dem
ikke blir utløst, betyr derfor ikke at
systemet ikke fungerer.
FORSIKTIG
86)Fest ikke merkelapper eller andre
gjenstander på rattet, dashbordet hvor
kollisjonsputen til passasjeren ligger, i
sidebekledningen ved taket eller på setene.
Legg ikke fra deg noen gjenstander på
dashbordet på passasjersiden (f.eks
mobiltelefoner). De vil kunne hindre at
kollisjonsputen på passasjersiden åpner
seg korrekt, i tillegg til at de vil kunne
forårsake alvorlige skader på passasjerene
i bilen.
87F0Y0090C
88F0Y0206C
94
SIKKERHET

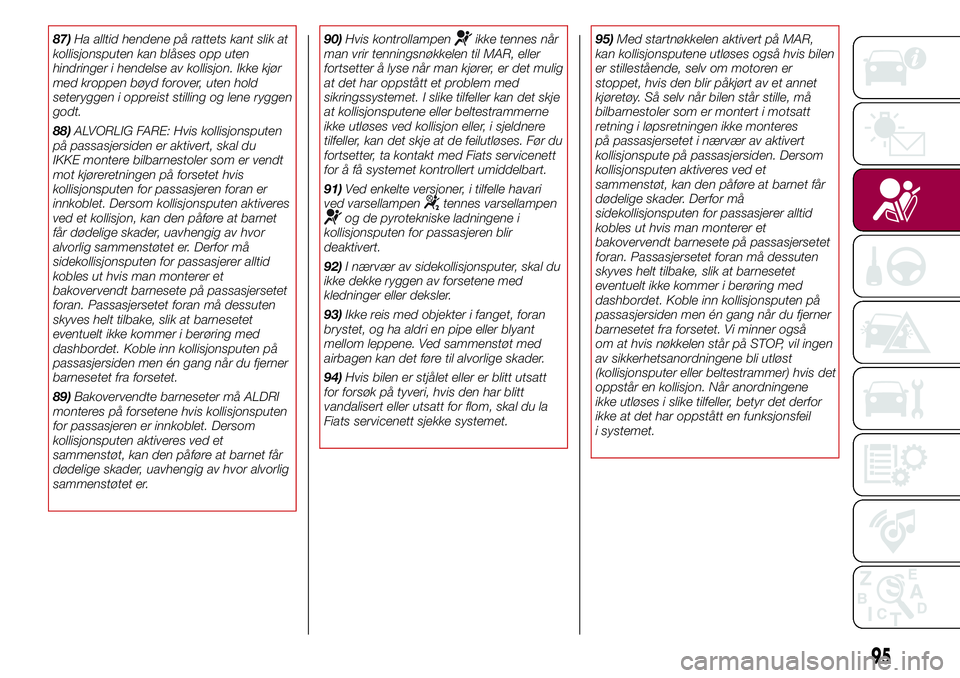

87)Ha alltid hendene på rattets kant slik at
kollisjonsputen kan blåses opp uten
hindringer i hendelse av kollisjon. Ikke kjør
med kroppen bøyd forover, uten hold
seteryggen i oppreist stilling og lene ryggen
godt.
88)ALVORLIG FARE: Hvis kollisjonsputen
på passasjersiden er aktivert, skal du
IKKE montere bilbarnestoler som er vendt
mot kjøreretningen på forsetet hvis
kollisjonsputen for passasjeren foran er
innkoblet. Dersom kollisjonsputen aktiveres
ved et kollisjon, kan den påføre at barnet
får dødelige skader, uavhengig av hvor
alvorlig sammenstøtet er. Derfor må
sidekollisjonsputen for passasjerer alltid
kobles ut hvis man monterer et
bakovervendt barnesete på passasjersetet
foran. Passasjersetet foran må dessuten
skyves helt tilbake, slik at barnesetet
eventuelt ikke kommer i berøring med
dashbordet. Koble inn kollisjonsputen på
passasjersiden men én gang når du fjerner
barnesetet fra forsetet.
89)Bakovervendte barneseter må ALDRI
monteres på forsetene hvis kollisjonsputen
for passasjeren er innkoblet. Dersom
kollisjonsputen aktiveres ved et
sammenstøt, kan den påføre at barnet får
dødelige skader, uavhengig av hvor alvorlig
sammenstøtet er.90)Hvis kontrollampenikke tennes når
man vrir tenningsnøkkelen til MAR, eller
fortsetter å lyse når man kjører, er det mulig
at det har oppstått et problem med
sikringssystemet. I slike tilfeller kan det skje
at kollisjonsputene eller beltestrammerne
ikke utløses ved kollisjon eller, i sjeldnere
tilfeller, kan det skje at de feilutløses. Før du
fortsetter, ta kontakt med Fiats servicenett
for å få systemet kontrollert umiddelbart.
91)Ved enkelte versjoner, i tilfelle havari
ved varsellampen
tennes varsellampenog de pyrotekniske ladningene i
kollisjonsputen for passasjeren blir
deaktivert.
92)I nærvær av sidekollisjonsputer, skal du
ikke dekke ryggen av forsetene med
kledninger eller deksler.
93)Ikke reis med objekter i fanget, foran
brystet, og ha aldri en pipe eller blyant
mellom leppene. Ved sammenstøt med
airbagen kan det føre til alvorlige skader.
94)Hvis bilen er stjålet eller er blitt utsatt
for forsøk på tyveri, hvis den har blitt
vandalisert eller utsatt for flom, skal du la
Fiats servicenett sjekke systemet.95)Med startnøkkelen aktivert på MAR,
kan kollisjonsputene utløses også hvis bilen
er stillestående, selv om motoren er
stoppet, hvis den blir påkjørt av et annet
kjøretøy. Så selv når bilen står stille, må
bilbarnestoler som er montert i motsatt
retning i løpsretningen ikke monteres
på passasjersetet i nærvær av aktivert
kollisjonspute på passasjersiden. Dersom
kollisjonsputen aktiveres ved et
sammenstøt, kan den påføre at barnet får
dødelige skader. Derfor må
sidekollisjonsputen for passasjerer alltid
kobles ut hvis man monterer et
bakovervendt barnesete på passasjersetet
foran. Passasjersetet foran må dessuten
skyves helt tilbake, slik at barnesetet
eventuelt ikke kommer i berøring med
dashbordet. Koble inn kollisjonsputen på
passasjersiden men én gang når du fjerner
barnesetet fra forsetet. Vi minner også
om at hvis nøkkelen står på STOP, vil ingen
av sikkerhetsanordningene bli utløst
(kollisjonsputer eller beltestrammer) hvis det
oppstår en kollisjon. Når anordningene
ikke utløses i slike tilfeller, betyr det derfor
ikke at det har oppstått en funksjonsfeil
i systemet.
95

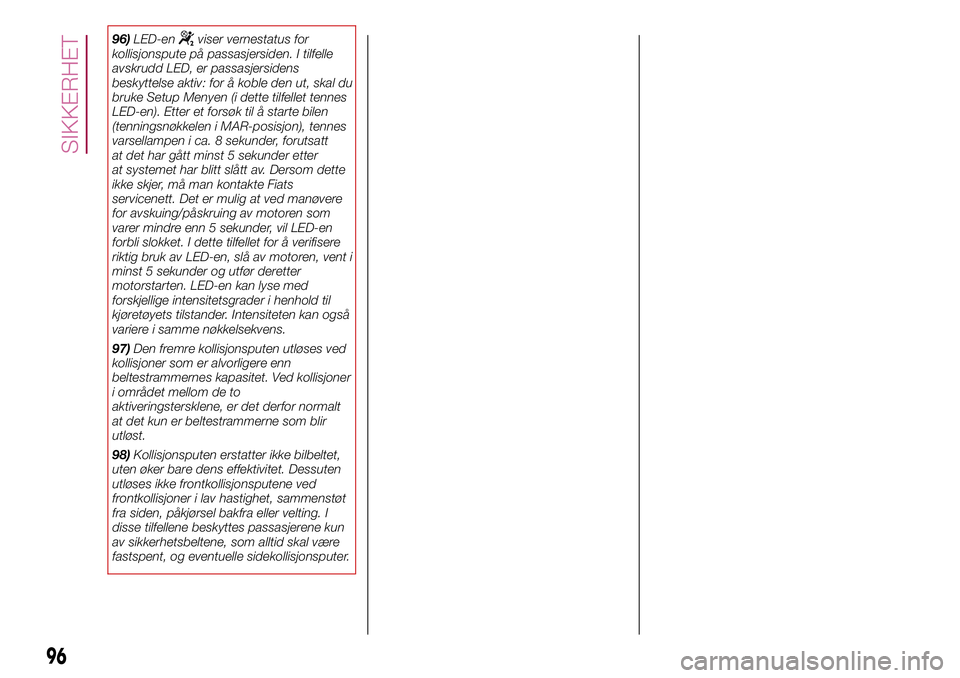

96)LED-enviser vernestatus for
kollisjonspute på passasjersiden. I tilfelle
avskrudd LED, er passasjersidens
beskyttelse aktiv: for å koble den ut, skal du
bruke Setup Menyen (i dette tilfellet tennes
LED-en). Etter et forsøk til å starte bilen
(tenningsnøkkelen i MAR-posisjon), tennes
varsellampen i ca. 8 sekunder, forutsatt
at det har gått minst 5 sekunder etter
at systemet har blitt slått av. Dersom dette
ikke skjer, må man kontakte Fiats
servicenett. Det er mulig at ved manøvere
for avskuing/påskruing av motoren som
varer mindre enn 5 sekunder, vil LED-en
forbli slokket. I dette tilfellet for å verifisere
riktig bruk av LED-en, slå av motoren, vent i
minst 5 sekunder og utfør deretter
motorstarten. LED-en kan lyse med
forskjellige intensitetsgrader i henhold til
kjøretøyets tilstander. Intensiteten kan også
variere i samme nøkkelsekvens.
97)Den fremre kollisjonsputen utløses ved
kollisjoner som er alvorligere enn
beltestrammernes kapasitet. Ved kollisjoner
i området mellom de to
aktiveringstersklene, er det derfor normalt
at det kun er beltestrammerne som blir
utløst.
98)Kollisjonsputen erstatter ikke bilbeltet,
uten øker bare dens effektivitet. Dessuten
utløses ikke frontkollisjonsputene ved
frontkollisjoner i lav hastighet, sammenstøt
fra siden, påkjørsel bakfra eller velting. I
disse tilfellene beskyttes passasjerene kun
av sikkerhetsbeltene, som alltid skal være
fastspent, og eventuelle sidekollisjonsputer.
96
SIKKERHET

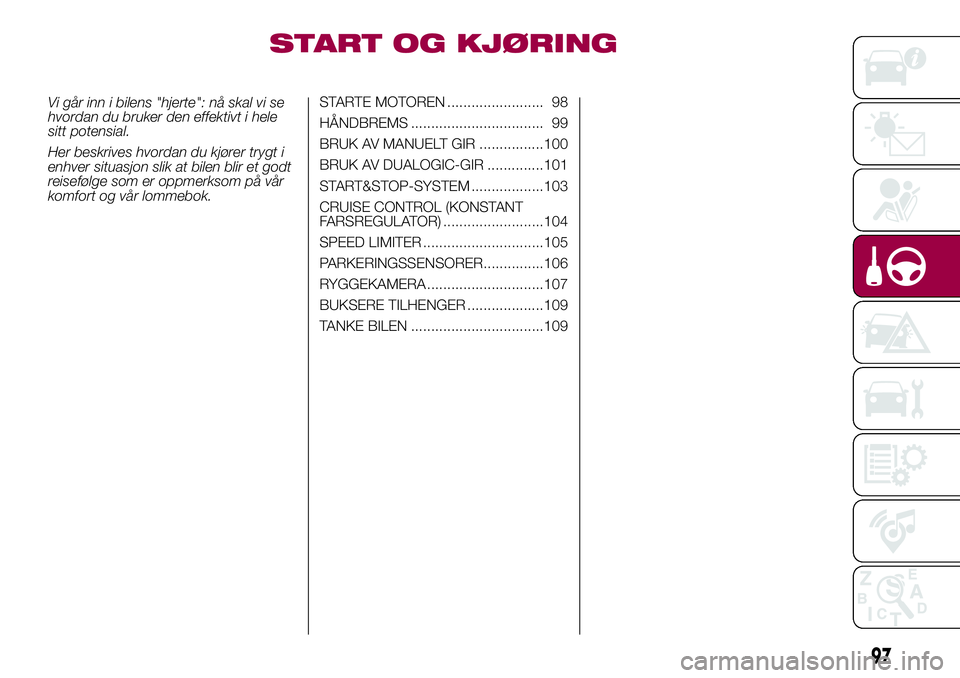

START OG KJØRING
Vi går inn i bilens "hjerte": nå skal vi se
hvordan du bruker den effektivt i hele
sitt potensial.
Her beskrives hvordan du kjører trygt i
enhver situasjon slik at bilen blir et godt
reisefølge som er oppmerksom på vår
komfort og vår lommebok.STARTE MOTOREN ........................ 98
HÅNDBREMS ................................. 99
BRUK AV MANUELT GIR ................100
BRUK AV DUALOGIC-GIR ..............101
START&STOP-SYSTEM ..................103
CRUISE CONTROL (KONSTANT
FARSREGULATOR) .........................104
SPEED LIMITER ..............................105
PARKERINGSSENSORER...............106
RYGGEKAMERA .............................107
BUKSERE TILHENGER ...................109
TANKE BILEN .................................109
97

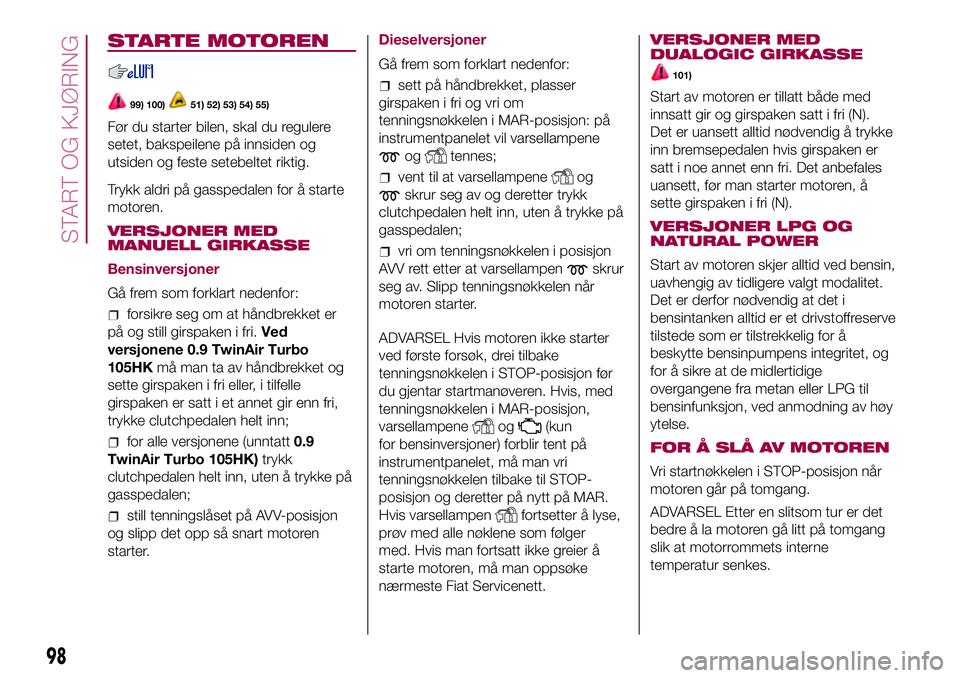

STARTE MOTOREN
99) 100)51) 52) 53) 54) 55)
Før du starter bilen, skal du regulere
setet, bakspeilene på innsiden og
utsiden og feste setebeltet riktig.
Trykk aldri på gasspedalen for å starte
motoren.
VERSJONER MED
MANUELL GIRKASSE
Bensinversjoner
Gå frem som forklart nedenfor:
forsikre seg om at håndbrekket er
på og still girspaken i fri.Ved
versjonene 0.9 TwinAir Turbo
105HKmå man ta av håndbrekket og
sette girspaken i fri eller, i tilfelle
girspaken er satt i et annet gir enn fri,
trykke clutchpedalen helt inn;
for alle versjonene (unntatt0.9
TwinAir Turbo 105HK)trykk
clutchpedalen helt inn, uten å trykke på
gasspedalen;
still tenningslåset på AVV-posisjon
og slipp det opp så snart motoren
starter.Dieselversjoner
Gå frem som forklart nedenfor:
sett på håndbrekket, plasser
girspaken i fri og vri om
tenningsnøkkelen i MAR-posisjon: på
instrumentpanelet vil varsellampene
ogtennes;
vent til at varsellampeneog
skrur seg av og deretter trykk
clutchpedalen helt inn, uten å trykke på
gasspedalen;
vri om tenningsnøkkelen i posisjon
AVV rett etter at varsellampen
skrur
seg av. Slipp tenningsnøkkelen når
motoren starter.
ADVARSEL Hvis motoren ikke starter
ved første forsøk, drei tilbake
tenningsnøkkelen i STOP-posisjon før
du gjentar startmanøveren. Hvis, med
tenningsnøkkelen i MAR-posisjon,
varsellampene
og(kun
for bensinversjoner) forblir tent på
instrumentpanelet, må man vri
tenningsnøkkelen tilbake til STOP-
posisjon og deretter på nytt på MAR.
Hvis varsellampen
fortsetter å lyse,
prøv med alle nøklene som følger
med. Hvis man fortsatt ikke greier å
starte motoren, må man oppsøke
nærmeste Fiat Servicenett.VERSJONER MED
DUALOGIC GIRKASSE
101)
Start av motoren er tillatt både med
innsatt gir og girspaken satt i fri (N).
Det er uansett alltid nødvendig å trykke
inn bremsepedalen hvis girspaken er
satt i noe annet enn fri. Det anbefales
uansett, før man starter motoren, å
sette girspaken i fri (N).
VERSJONER LPG OG
NATURAL POWER
Start av motoren skjer alltid ved bensin,
uavhengig av tidligere valgt modalitet.
Det er derfor nødvendig at det i
bensintanken alltid er et drivstoffreserve
tilstede som er tilstrekkelig for å
beskytte bensinpumpens integritet, og
for å sikre at de midlertidige
overgangene fra metan eller LPG til
bensinfunksjon, ved anmodning av høy
ytelse.
FOR Å SLÅ AV MOTOREN
Vri startnøkkelen i STOP-posisjon når
motoren går på tomgang.
ADVARSEL Etter en slitsom tur er det
bedre å la motoren gå litt på tomgang
slik at motorrommets interne
temperatur senkes.
98
START OG KJØRING
