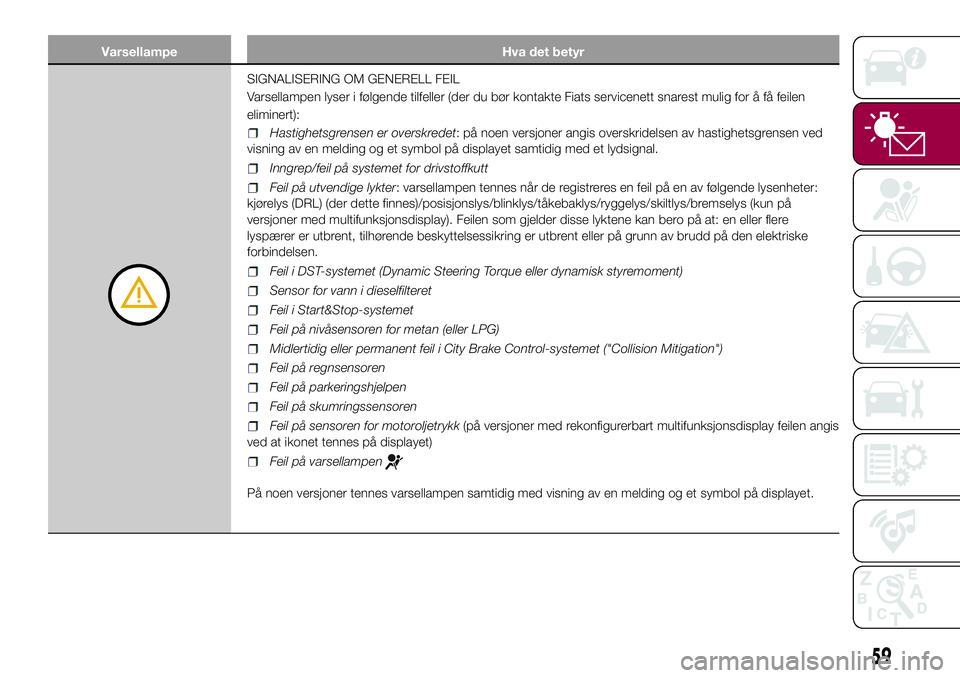

Varsellampe Hva det betyr
SIGNALISERING OM GENERELL FEIL
Varsellampen lyser i følgende tilfeller (der du bør kontakte Fiats servicenett snarest mulig for å få feilen
eliminert):
Hastighetsgrensen er overskredet: på noen versjoner angis overskridelsen av hastighetsgrensen ved
visning av en melding og et symbol på displayet samtidig med et lydsignal.
Inngrep/feil på systemet for drivstoffkutt
Feil på utvendige lykter: varsellampen tennes når de registreres en feil på en av følgende lysenheter:
kjørelys (DRL) (der dette finnes)/posisjonslys/blinklys/tåkebaklys/ryggelys/skiltlys/bremselys (kun på
versjoner med multifunksjonsdisplay). Feilen som gjelder disse lyktene kan bero på at: en eller flere
lyspærer er utbrent, tilhørende beskyttelsessikring er utbrent eller på grunn av brudd på den elektriske
forbindelsen.
Feil i DST-systemet (Dynamic Steering Torque eller dynamisk styremoment)
Sensor for vann i dieselfilteret
Feil i Start&Stop-systemet
Feil på nivåsensoren for metan (eller LPG)
Midlertidig eller permanent feil i City Brake Control-systemet ("Collision Mitigation")
Feil på regnsensoren
Feil på parkeringshjelpen
Feil på skumringssensoren
Feil på sensoren for motoroljetrykk(på versjoner med rekonfigurerbart multifunksjonsdisplay feilen angis
ved at ikonet tennes på displayet)
Feil på varsellampen
På noen versjoner tennes varsellampen samtidig med visning av en melding og et symbol på displayet.
59

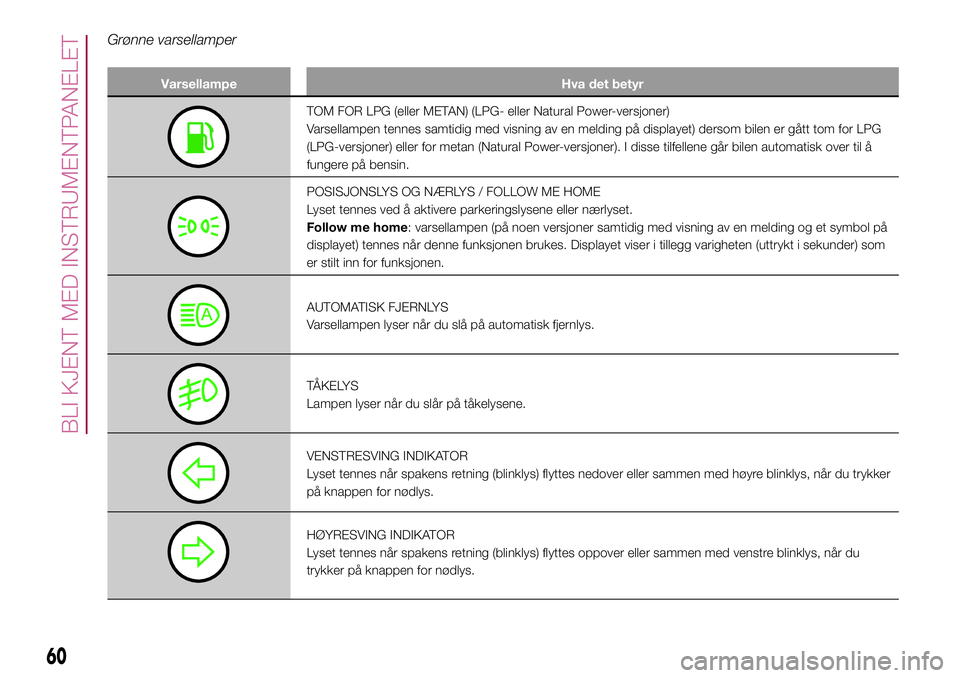

Grønne varsellamper
Varsellampe Hva det betyr
TOM FOR LPG (eller METAN) (LPG- eller Natural Power-versjoner)
Varsellampen tennes samtidig med visning av en melding på displayet) dersom bilen er gått tom for LPG
(LPG-versjoner) eller for metan (Natural Power-versjoner). I disse tilfellene går bilen automatisk over til å
fungere på bensin.
POSISJONSLYS OG NÆRLYS / FOLLOW ME HOME
Lyset tennes ved å aktivere parkeringslysene eller nærlyset.
Follow me home: varsellampen (på noen versjoner samtidig med visning av en melding og et symbol på
displayet) tennes når denne funksjonen brukes. Displayet viser i tillegg varigheten (uttrykt i sekunder) som
er stilt inn for funksjonen.
AUTOMATISK FJERNLYS
Varsellampen lyser når du slå på automatisk fjernlys.
TÅKELYS
Lampen lyser når du slår på tåkelysene.
VENSTRESVING INDIKATOR
Lyset tennes når spakens retning (blinklys) flyttes nedover eller sammen med høyre blinklys, når du trykker
på knappen for nødlys.
HØYRESVING INDIKATOR
Lyset tennes når spakens retning (blinklys) flyttes oppover eller sammen med venstre blinklys, når du
trykker på knappen for nødlys.
60
BLI KJENT MED INSTRUMENTPANELET

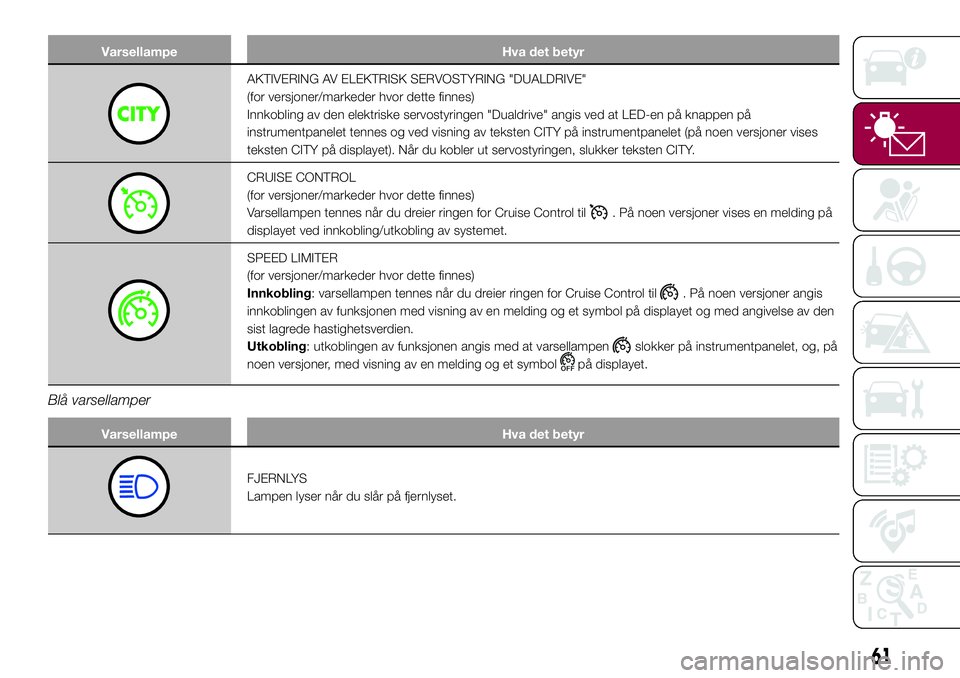

Varsellampe Hva det betyr
AKTIVERING AV ELEKTRISK SERVOSTYRING "DUALDRIVE"
(for versjoner/markeder hvor dette finnes)
Innkobling av den elektriske servostyringen "Dualdrive" angis ved at LED-en på knappen på
instrumentpanelet tennes og ved visning av teksten CITY på instrumentpanelet (på noen versjoner vises
teksten CITY på displayet). Når du kobler ut servostyringen, slukker teksten CITY.
CRUISE CONTROL
(for versjoner/markeder hvor dette finnes)
Varsellampen tennes når du dreier ringen for Cruise Control til
. På noen versjoner vises en melding på
displayet ved innkobling/utkobling av systemet.
SPEED LIMITER
(for versjoner/markeder hvor dette finnes)
Innkobling: varsellampen tennes når du dreier ringen for Cruise Control til
. På noen versjoner angis
innkoblingen av funksjonen med visning av en melding og et symbol på displayet og med angivelse av den
sist lagrede hastighetsverdien.
Utkobling: utkoblingen av funksjonen angis med at varsellampen
slokker på instrumentpanelet, og, på
noen versjoner, med visning av en melding og et symbol
på displayet.
Blå varsellamper
Varsellampe Hva det betyr
FJERNLYS
Lampen lyser når du slår på fjernlyset.
61

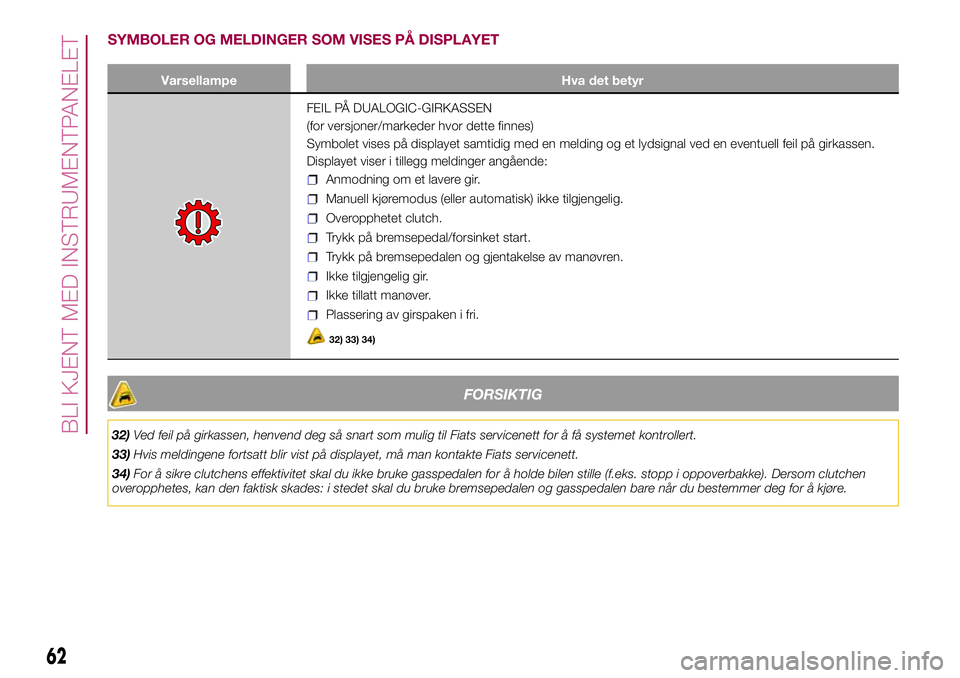

SYMBOLER OG MELDINGER SOM VISES PÅ DISPLAYET
Varsellampe Hva det betyr
FEIL PÅ DUALOGIC-GIRKASSEN
(for versjoner/markeder hvor dette finnes)
Symbolet vises på displayet samtidig med en melding og et lydsignal ved en eventuell feil på girkassen.
Displayet viser i tillegg meldinger angående:
Anmodning om et lavere gir.
Manuell kjøremodus (eller automatisk) ikke tilgjengelig.
Overopphetet clutch.
Trykk på bremsepedal/forsinket start.
Trykk på bremsepedalen og gjentakelse av manøvren.
Ikke tilgjengelig gir.
Ikke tillatt manøver.
Plassering av girspaken i fri.
32) 33) 34)
FORSIKTIG
32)Ved feil på girkassen, henvend deg så snart som mulig til Fiats servicenett for å få systemet kontrollert.
33)Hvis meldingene fortsatt blir vist på displayet, må man kontakte Fiats servicenett.
34)For å sikre clutchens effektivitet skal du ikke bruke gasspedalen for å holde bilen stille (f.eks. stopp i oppoverbakke). Dersom clutchen
overopphetes, kan den faktisk skades: i stedet skal du bruke bremsepedalen og gasspedalen bare når du bestemmer deg for å kjøre.
62
BLI KJENT MED INSTRUMENTPANELET

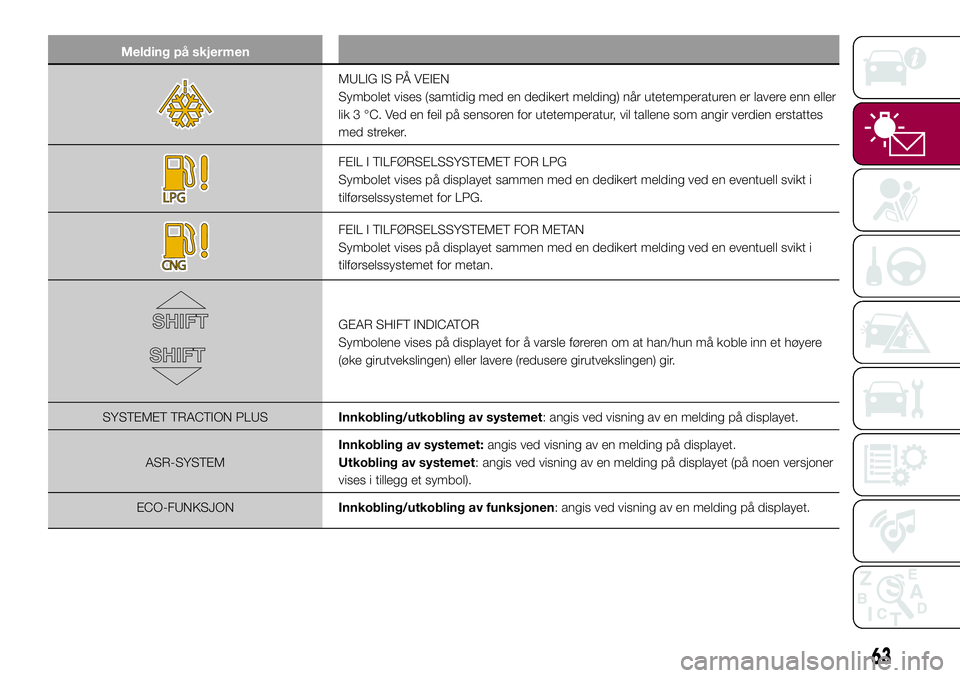

Melding på skjermen
MULIG IS PÅ VEIEN
Symbolet vises (samtidig med en dedikert melding) når utetemperaturen er lavere enn eller
lik 3 °C. Ved en feil på sensoren for utetemperatur, vil tallene som angir verdien erstattes
med streker.
FEIL I TILFØRSELSSYSTEMET FOR LPG
Symbolet vises på displayet sammen med en dedikert melding ved en eventuell svikt i
tilførselssystemet for LPG.
FEIL I TILFØRSELSSYSTEMET FOR METAN
Symbolet vises på displayet sammen med en dedikert melding ved en eventuell svikt i
tilførselssystemet for metan.
GEAR SHIFT INDICATOR
Symbolene vises på displayet for å varsle føreren om at han/hun må koble inn et høyere
(øke girutvekslingen) eller lavere (redusere girutvekslingen) gir.
SYSTEMET TRACTION PLUSInnkobling/utkobling av systemet: angis ved visning av en melding på displayet.
ASR-SYSTEMInnkobling av systemet:angis ved visning av en melding på displayet.
Utkobling av systemet: angis ved visning av en melding på displayet (på noen versjoner
vises i tillegg et symbol).
ECO-FUNKSJONInnkobling/utkobling av funksjonen: angis ved visning av en melding på displayet.
63

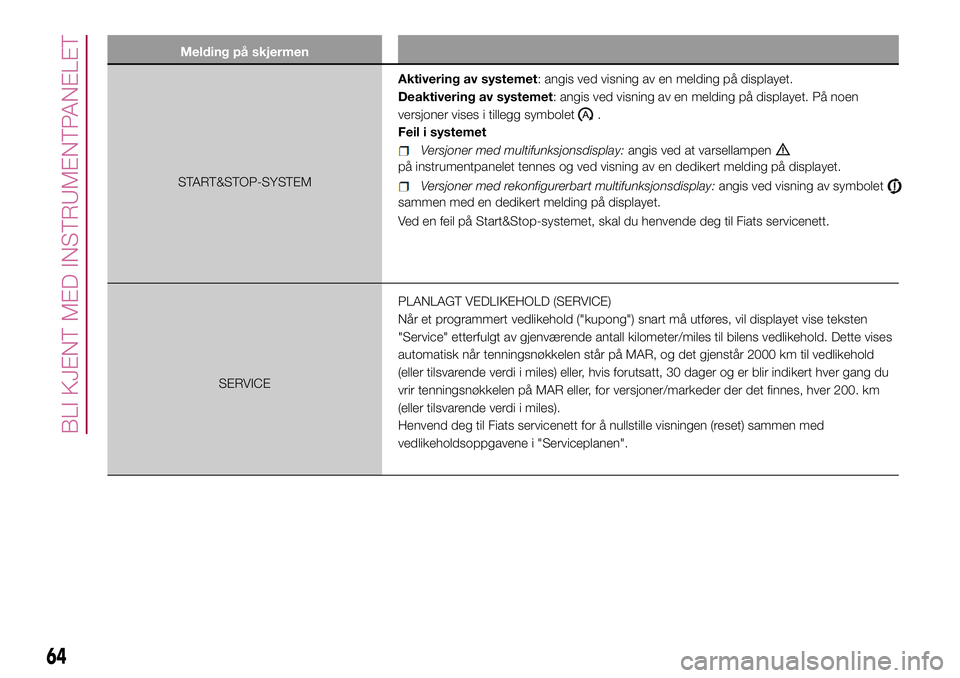

Melding på skjermen
START&STOP-SYSTEMAktivering av systemet: angis ved visning av en melding på displayet.
Deaktivering av systemet: angis ved visning av en melding på displayet. På noen
versjoner vises i tillegg symbolet
.
Feil i systemet
Versjoner med multifunksjonsdisplay:angis ved at varsellampen
på instrumentpanelet tennes og ved visning av en dedikert melding på displayet.
Versjoner med rekonfigurerbart multifunksjonsdisplay:angis ved visning av symbolet
sammen med en dedikert melding på displayet.
Ved en feil på Start&Stop-systemet, skal du henvende deg til Fiats servicenett.
SERVICEPLANLAGT VEDLIKEHOLD (SERVICE)
Når et programmert vedlikehold ("kupong") snart må utføres, vil displayet vise teksten
"Service" etterfulgt av gjenværende antall kilometer/miles til bilens vedlikehold. Dette vises
automatisk når tenningsnøkkelen står på MAR, og det gjenstår 2000 km til vedlikehold
(eller tilsvarende verdi i miles) eller, hvis forutsatt, 30 dager og er blir indikert hver gang du
vrir tenningsnøkkelen på MAR eller, for versjoner/markeder der det finnes, hver 200. km
(eller tilsvarende verdi i miles).
Henvend deg til Fiats servicenett for å nullstille visningen (reset) sammen med
vedlikeholdsoppgavene i "Serviceplanen".
64
BLI KJENT MED INSTRUMENTPANELET

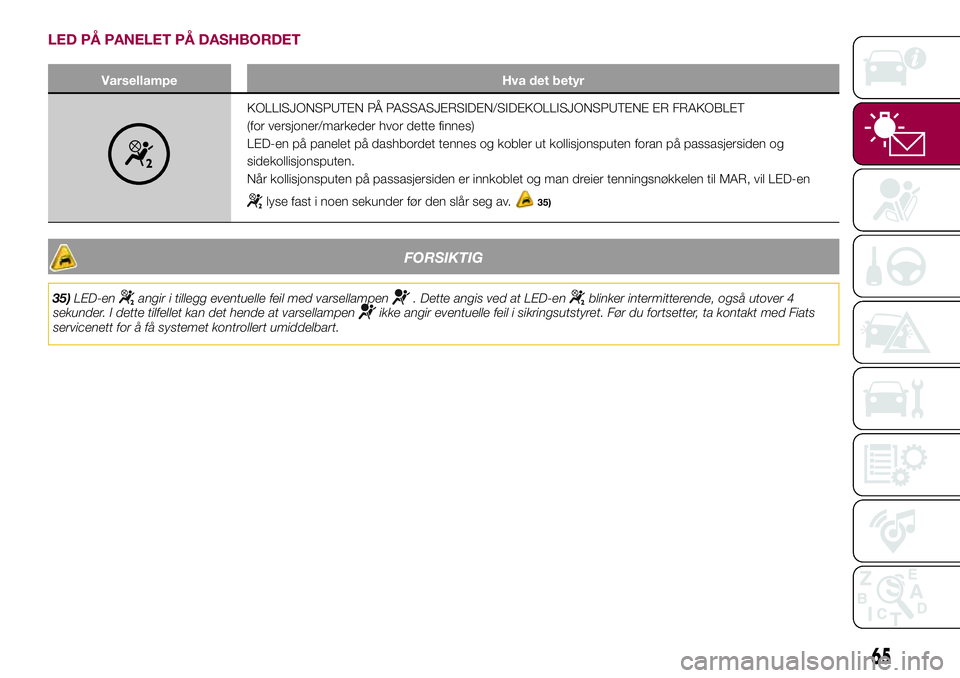

LED PÅ PANELET PÅ DASHBORDET
Varsellampe Hva det betyr
KOLLISJONSPUTEN PÅ PASSASJERSIDEN/SIDEKOLLISJONSPUTENE ER FRAKOBLET
(for versjoner/markeder hvor dette finnes)
LED-en på panelet på dashbordet tennes og kobler ut kollisjonsputen foran på passasjersiden og
sidekollisjonsputen.
Når kollisjonsputen på passasjersiden er innkoblet og man dreier tenningsnøkkelen til MAR, vil LED-en
lyse fast i noen sekunder før den slår seg av.35)
FORSIKTIG
35)LED-enangir i tillegg eventuelle feil med varsellampen. Dette angis ved at LED-enblinker intermitterende, også utover 4
sekunder. I dette tilfellet kan det hende at varsellampenikke angir eventuelle feil i sikringsutstyret. Før du fortsetter, ta kontakt med Fiats
servicenett for å få systemet kontrollert umiddelbart.
65

66

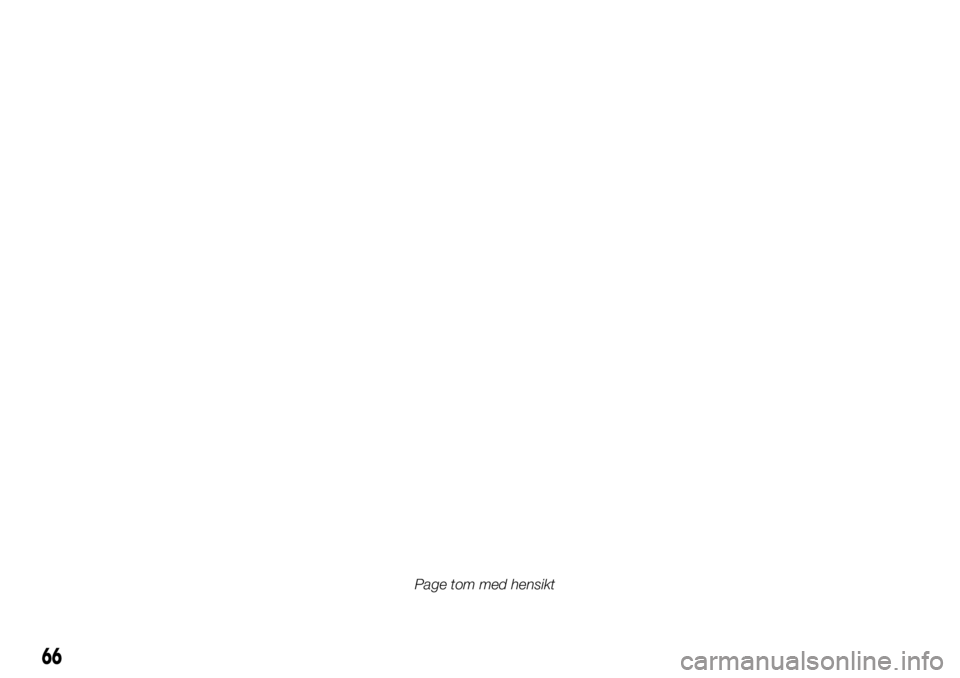

Page tom med hensikt

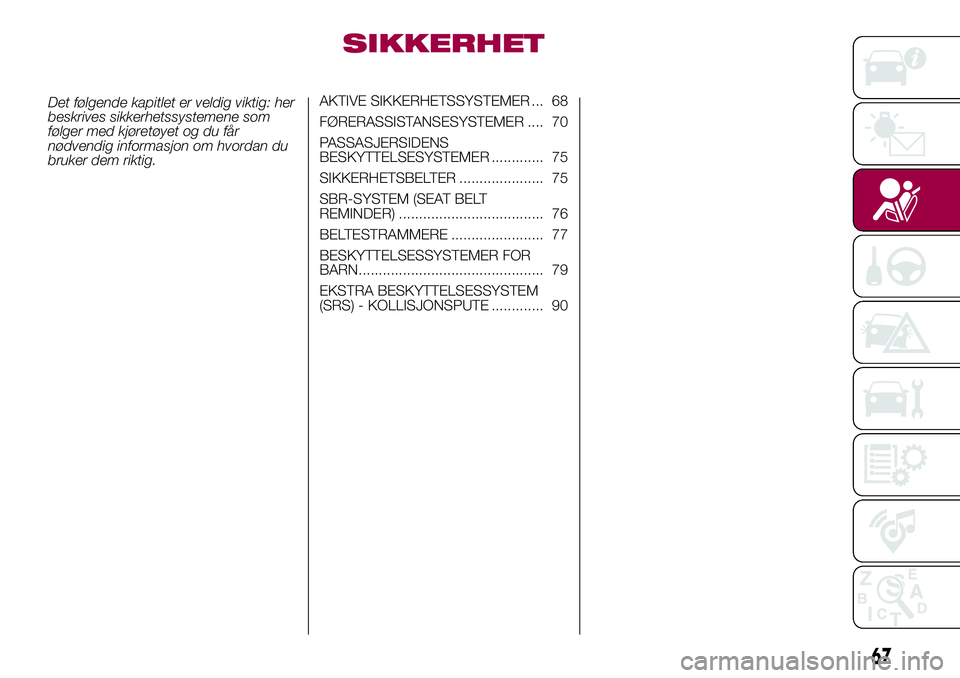

SIKKERHET
Det følgende kapitlet er veldig viktig: her
beskrives sikkerhetssystemene som
følger med kjøretøyet og du får
nødvendig informasjon om hvordan du
bruker dem riktig.AKTIVE SIKKERHETSSYSTEMER ... 68
FØRERASSISTANSESYSTEMER .... 70
PASSASJERSIDENS
BESKYTTELSESYSTEMER ............. 75
SIKKERHETSBELTER ..................... 75
SBR-SYSTEM (SEAT BELT
REMINDER) .................................... 76
BELTESTRAMMERE ....................... 77
BESKYTTELSESSYSTEMER FOR
BARN.............................................. 79
EKSTRA BESKYTTELSESSYSTEM
(SRS) - KOLLISJONSPUTE ............. 90
67

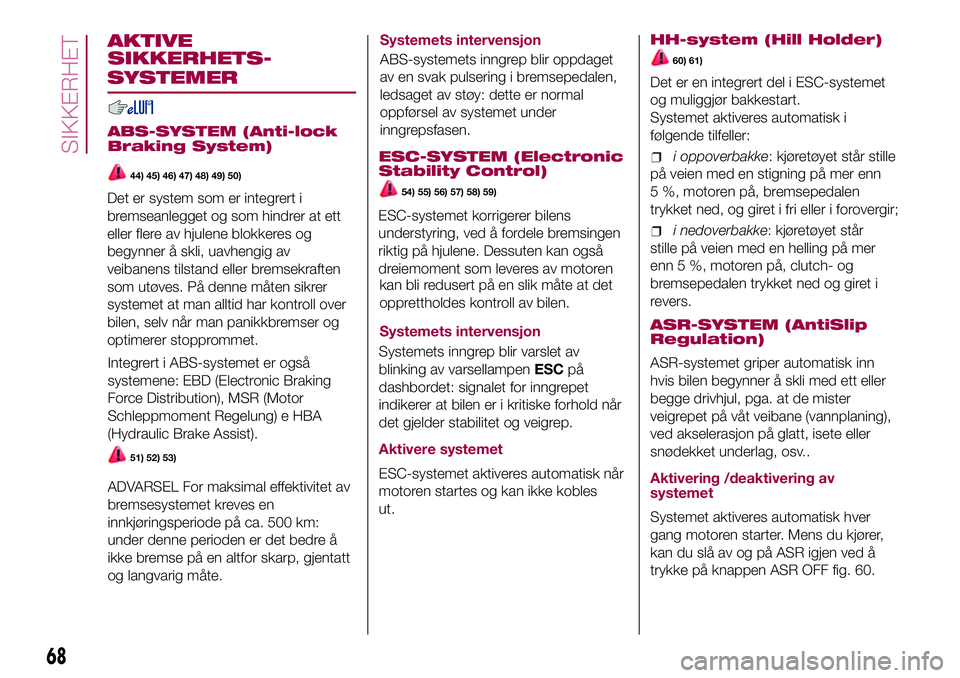

AKTIVE
SIKKERHETS-
ABS-SYSTEM (Anti-lock
Braking System)
44) 45) 46) 47) 48) 49) 50)
Integrert i ABS-systemet er også
systemene: EBD (Electronic Braking
Force Distribution), MSR (Motor
Schleppmoment Regelung) e HBA
(Hydraulic Brake Assist).
51) 52) 53)
ADVARSEL For maksimal effektivitet av
bremsesystemet kreves en
innkjøringsperiode på ca. 500 km:
under denne perioden er det bedre å
ikke bremse på en altfor skarp, gjentatt
og langvarig måte.ESC-SYSTEM (Electronic
Stability Control)
54) 55) 56) 57) 58) 59)
Systemets inngrep blir varslet av
blinking av varsellampenESCpå
dashbordet: signalet for inngrepet
indikerer at bilen er i kritiske forhold når
det gjelder stabilitet og veigrep.
Aktivere systemet
ESC-systemet aktiveres automatisk når
motoren startes og kan ikke kobles
ut.HH-system (Hill Holder)
60) 61)
Det er en integrert del i ESC-systemet
og muliggjør bakkestart.
Systemet aktiveres automatisk i
følgende tilfeller:
i oppoverbakke: kjøretøyet står stille
på veien med en stigning på mer enn
5 %, motoren på, bremsepedalen
trykket ned, og giret i fri eller i forovergir;
i nedoverbakke: kjøretøyet står
stille på veien med en helling på mer
enn 5 %, motoren på, clutch- og
bremsepedalen trykket ned og giret i
revers.
ASR-SYSTEM (AntiSlip
Regulation)
ASR-systemet griper automatisk inn
hvis bilen begynner å skli med ett eller
begge drivhjul, pga. at de mister
veigrepet på våt veibane (vannplaning),
ved akselerasjon på glatt, isete eller
snødekket underlag, osv..
Aktivering /deaktivering av
systemet
Systemet aktiveres automatisk hver
gang motoren starter. Mens du kjører,
kan du slå av og på ASR igjen ved å
trykke på knappen ASR OFF fig. 60.
68
SIKKERHET
SYSTEMER
Det er system som er integrert i
bremseanlegget og som hindrer at ett
eller flere av hjulene blokkeres og
begynner å skli, uavhengig av
veibanens tilstand eller bremsekraften
som utøves. På denne måten sikrer
systemet at man alltid har kontroll over
bilen, selv når man panikkbremser og
optimerer stopprommet.Systemets intervensjon
ABS-systemets inngrep blir oppdaget
av en svak pulsering i bremsepedalen,
ledsaget av støy: dette er normal
oppførsel av systemet under
inngrepsfasen.
ESC-systemet korrigerer bilens
understyring, ved å fordele bremsingen
riktig på hjulene. Dessuten kan også
dreiemoment som leveres av motoren
kan bli redusert på en slik måte at det
opprettholdes kontroll av bilen.
Systemets intervensjon
