MANTENIMIENTO
PROGRAMADO
Un mantenimiento correcto es
determinante para garantizar una larga
duración del vehículo en excelentes
condiciones. Por esta razón, Fiat ha
establecido una serie de controles
e intervenciones de mantenimiento con
vencimiento por kilómetros y, donde
esté previsto, en plazos
preestablecidos, tal como se describe
en el Plan de Mantenimiento
Programado.
Antes de cada revisión, siempre es
necesario prestar atención a todo
lo descrito en el Plan de Mantenimiento
Programado (por ejemplo, comprobar
periódicamente el nivel de los líquidos,
la presión de los neumáticos, etc.).
La Red de Asistencia Fiat lleva a cabo
el servicio de mantenimiento
programado según unos plazos
prefijados. Si durante estas revisiones,
además de las operaciones previstas,
fueran necesarias otras sustituciones o
reparaciones, éstas serán realizadas
únicamente previa aprobación del
cliente. Si el vehículo se utiliza
frecuentemente para el arrastre de
remolques, reducir el intervalo entre las
intervenciones de mantenimiento
programado.ADVERTENCIA Los cupones de
Mantenimiento Programado están
prescritos por el Fabricante. Si no se
realizan estas revisiones pueden
perderse los derechos de garantía. Se
recomienda informar enseguida a la
Red de Asistencia Fiat de posibles
pequeñas anomalías de
funcionamiento, sin esperar a la
próxima revisión.CONTROLES
PERIÓDICOS
Cada 1000 kmo antes de largos viajes
comprobar y, si es preciso, restablecer:
el nivel del líquido de refrigeración
motor;
el nivel del líquido de frenos;
nivel del líquido lavaparabrisas;
la presión y el estado de los
neumáticos;
el funcionamiento del sistema de
iluminación (faros, intermitentes, luces
de emergencia, etc.);
el funcionamiento del sistema
limpia/lavaparabrisas y la posición/
desgaste de las escobillas del
limpiaparabrisas/limpialuneta.
Cada3000km comprobar y, si es
necesario, restablecer: el nivel de aceite
motor.Para versiones 0.9 TwinAir
Turbo, controlar cada3000km y
si hace falta reponer el nivel máximo de
aceite motor.
159

USO EXIGENTE DEL
VEHÍCULO
En caso de que el vehículo se utilice en
una de las condiciones siguientes:
policía (o vigilancia urbana) y servicio
de transporte público (taxi);
arrastre de remolques o caravanas;
carreteras polvorientas;
trayectos cortos (menos de 7-8 km)
y repetidos con temperaturas exteriores
bajo cero;
motor que gira con frecuencia al
ralentí o conducción de largas
distancias a baja velocidad o bien en
caso de inactividad prolongada;
es preciso realizar las siguientes
comprobaciones con más frecuencia
de lo indicado en el Plan de
Mantenimiento Programado:
control estado y desgaste pastillas
frenos de disco delanteros;
control estado de limpieza
cerraduras capó y maletero, limpieza y
engrase mecanismos de palanca;
control visual del estado de: motor,
cambio, transmisión, tramos rígidos
y flexibles de los tubos (escape/
alimentación combustible/frenos),
elementos de goma
(capuchones/manguitos/casquillos/
etc.);
control estado de carga y nivel
líquido batería (electrólito);
control visual estado de las correas
de mando accesorios;
control y, si es necesario, sustitución
del aceite motor y del filtro de aceite;
control y, si es necesario, sustitución
del filtro antipolen;
control y, si es necesario, sustitución
del filtro de aire.
160
MANTENIMIENTO Y CUIDADO

PLAN DE MANTENIMIENTO PROGRAMADO (versiones gasolina)
Los controles indicados en el Plan de Mantenimiento Programado, una vez alcanzados los 120.000 km/8 años, deben
repetirse cíclicamente desde el primer intervalo, respetando así los mismos plazos realizados anteriormente.
Miles de kilómetros 15 30 45 60 75 90 105 120 135 150
Años12345678910
Control del estado/desgaste de los
neumáticos y posible regulación de la
presión; control del vencimiento de la
recarga del kit "Fix&Go Automatic"
(para versiones/países donde esté
previsto)●●●●●●●●●●
Control del funcionamiento del
sistema de iluminación (faros,
intermitentes, luces de emergencia,
maletero, habitáculo, guantera,
testigos del cuadro de instrumentos,
etc.)●●●●●●●●●●
Control y posible puesta a nivel de los
líquidos (refrigeración motor, frenos/
embrague hidráulico, lavacristales,
batería, etc.)●●●●●●●●●●
Control emisiones/humo de los gases
de escape●●●●●●●●●●
161

Miles de kilómetros 15 30 45 60 75 90 105 120 135 150
Años12345678910
Control, mediante toma de diagnosis,
del funcionamiento de los sistemas
de alimentación/control motor,
emisiones y, para versiones/países
donde esté previsto, degradación del
aceite motor●●●●●●●●●●
Control visual de las condiciones y la
integridad de: exterior de la
carrocería, protector de los bajos de
la carrocería, tramos rígidos y flexibles
de los tubos (escape, alimentación
del combustible, frenos), elementos
de goma (capuchones, manguitos,
casquillos, etc...)●●●●●
Control de la colocación/desgaste de
las escobillas del limpiaparabrisas y
del limpialuneta●●●●●
Control del funcionamiento del
sistema limpiaparabrisas y posible
regulación de los pulverizadores●●●●●
Control estado de limpieza cerraduras
del capó y maletero, limpieza y
engrase mecanismos de palanca;●●●●●
Control y posible regulación de la
carrera de la palanca del freno de
mano●●●●●
162
MANTENIMIENTO Y CUIDADO

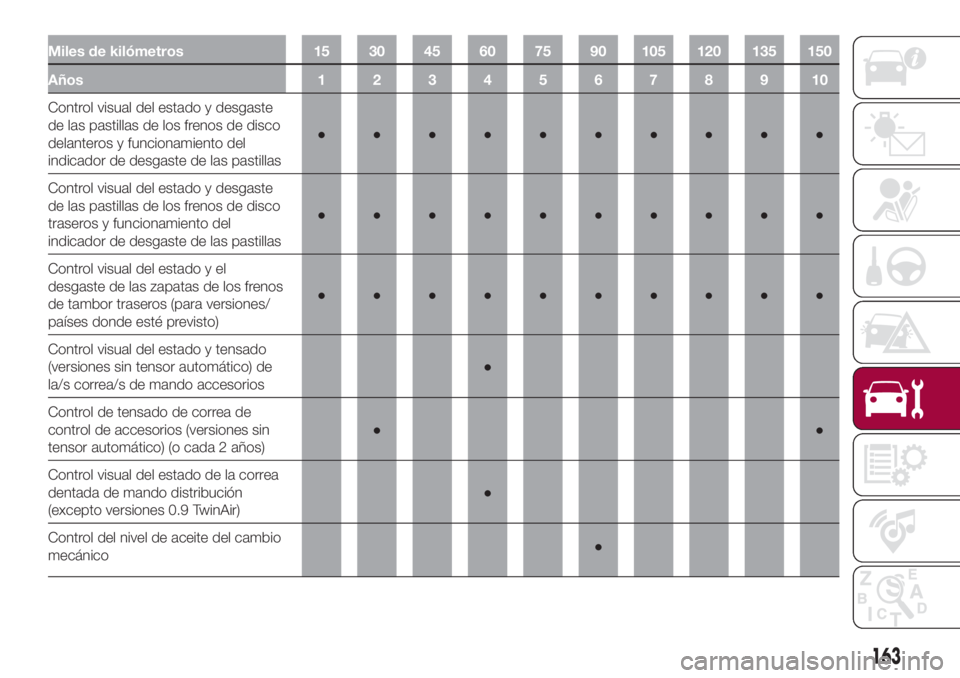

Miles de kilómetros 15 30 45 60 75 90 105 120 135 150
Años12345678910
Control visual del estado y desgaste
de las pastillas de los frenos de disco
delanteros y funcionamiento del
indicador de desgaste de las pastillas●●●●●●●●●●
Control visual del estado y desgaste
de las pastillas de los frenos de disco
traseros y funcionamiento del
indicador de desgaste de las pastillas●●●●●●●●●●
Control visual del estado y el
desgaste de las zapatas de los frenos
de tambor traseros (para versiones/
países donde esté previsto)●●●●●●●●●●
Control visual del estado y tensado
(versiones sin tensor automático) de
la/s correa/s de mando accesorios●
Control de tensado de correa de
control de accesorios (versiones sin
tensor automático) (o cada 2 años)●●
Control visual del estado de la correa
dentada de mando distribución
(excepto versiones 0.9 TwinAir)●
Control del nivel de aceite del cambio
mecánico●
163

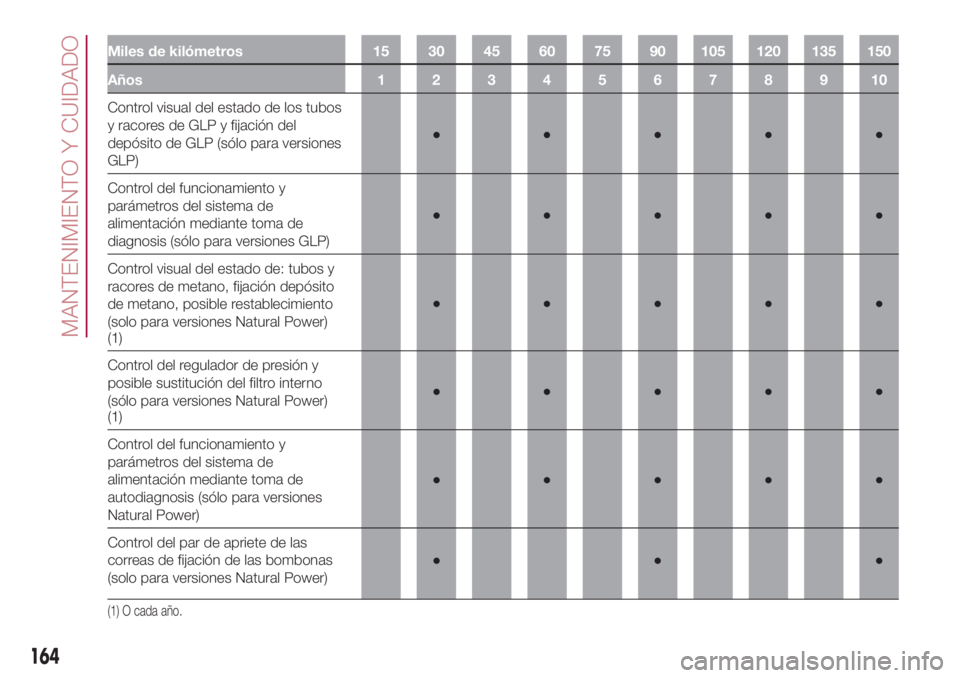

Miles de kilómetros 15 30 45 60 75 90 105 120 135 150
Años12345678910
Control visual del estado de los tubos
y racores de GLP y fijación del
depósito de GLP (sólo para versiones
GLP)●●●●●
Control del funcionamiento y
parámetros del sistema de
alimentación mediante toma de
diagnosis (sólo para versiones GLP)●●●●●
Control visual del estado de: tubos y
racores de metano, fijación depósito
de metano, posible restablecimiento
(solo para versiones Natural Power)
(1)●●●●●
Control del regulador de presión y
posible sustitución del filtro interno
(sólo para versiones Natural Power)
(1)●●●●●
Control del funcionamiento y
parámetros del sistema de
alimentación mediante toma de
autodiagnosis (sólo para versiones
Natural Power)●●●●●
Control del par de apriete de las
correas de fijación de las bombonas
(solo para versiones Natural Power)●●●
(1) O cada año.
164
MANTENIMIENTO Y CUIDADO

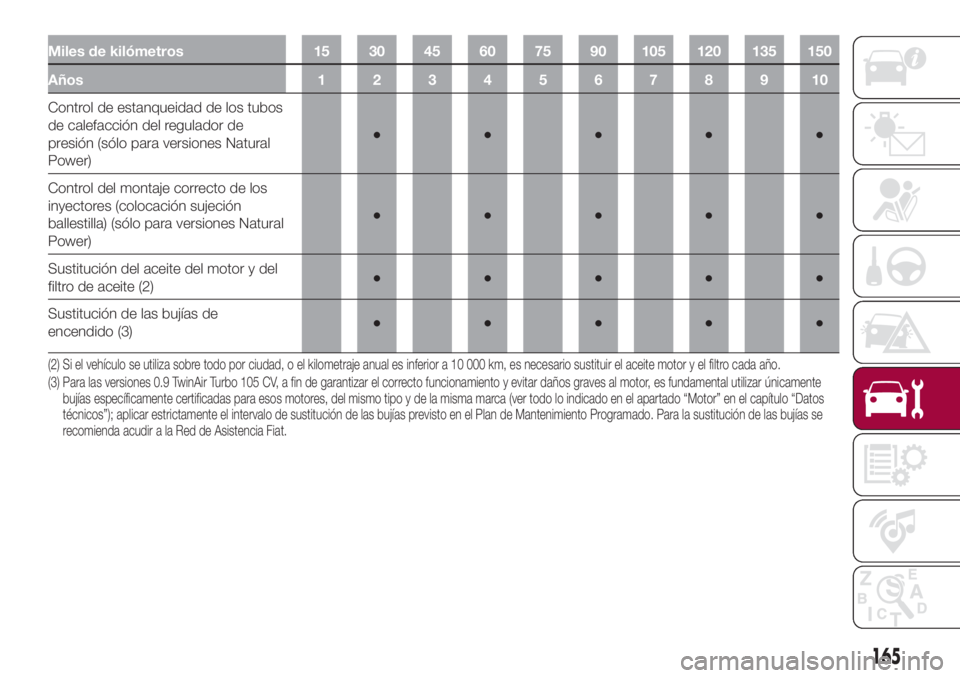

Miles de kilómetros 15 30 45 60 75 90 105 120 135 150
Años12345678910
Control de estanqueidad de los tubos
de calefacción del regulador de
presión (sólo para versiones Natural
Power)●●●●●
Control del montaje correcto de los
inyectores (colocación sujeción
ballestilla) (sólo para versiones Natural
Power)●●●●●
Sustitución del aceite del motor y del
filtro de aceite (2)●●●●●
Sustitución de las bujías de
encendido (3)●●●●●
(2) Si el vehículo se utiliza sobre todo por ciudad, o el kilometraje anual es inferior a 10 000 km, es necesario sustituir el aceite motor y el filtro cadaaño.
(3) Para las versiones 0.9 TwinAir Turbo 105 CV, a fin de garantizar el correcto funcionamiento y evitar daños graves al motor, es fundamental utilizarúnicamente
bujías específicamente certificadas para esos motores, del mismo tipo y de la misma marca (ver todo lo indicado en el apartado “Motor” en el capítulo “Datos
técnicos”); aplicar estrictamente el intervalo de sustitución de las bujías previsto en el Plan de Mantenimiento Programado. Para la sustitución delas bujías se
recomienda acudir a la Red de Asistencia Fiat.
165

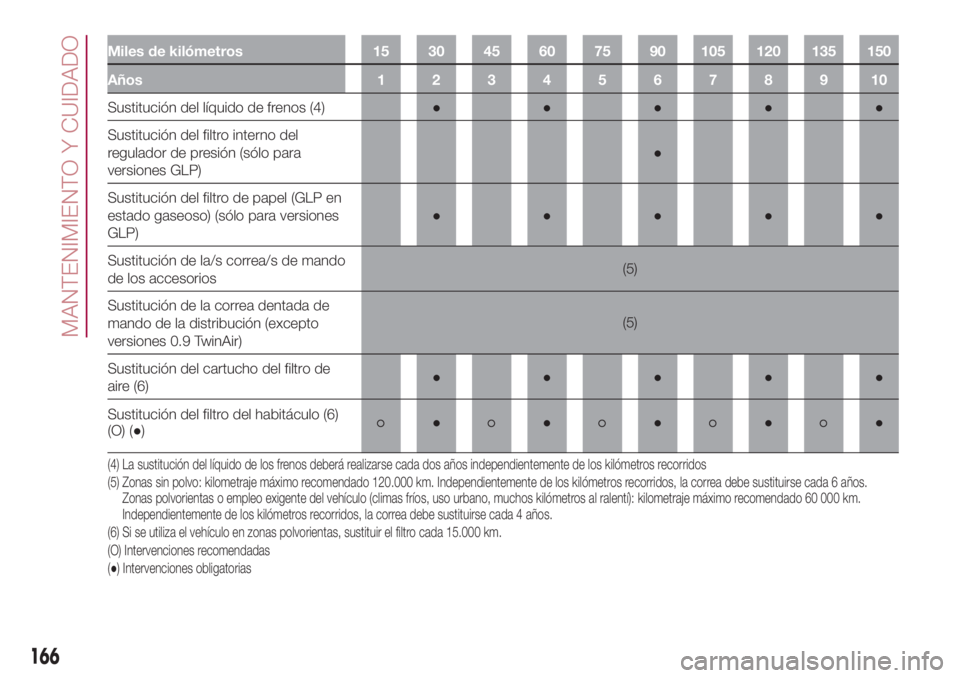

Miles de kilómetros 15 30 45 60 75 90 105 120 135 150
Años12345678910
Sustitución del líquido de frenos (4)●●●●●
Sustitución del filtro interno del
regulador de presión (sólo para
versiones GLP)●
Sustitución del filtro de papel (GLP en
estado gaseoso) (sólo para versiones
GLP)●●●●●
Sustitución de la/s correa/s de mando
de los accesorios(5)
Sustitución de la correa dentada de
mando de la distribución (excepto
versiones 0.9 TwinAir)(5)
Sustitución del cartucho del filtro de
aire (6)●●●●●
Sustitución del filtro del habitáculo (6)
(O) (●)
●●●●●
(4) La sustitución del líquido de los frenos deberá realizarse cada dos años independientemente de los kilómetros recorridos
(5) Zonas sin polvo: kilometraje máximo recomendado 120.000 km. Independientemente de los kilómetros recorridos, la correa debe sustituirse cada 6años.
Zonas polvorientas o empleo exigente del vehículo (climas fríos, uso urbano, muchos kilómetros al ralentí): kilometraje máximo recomendado 60 000 km.
Independientemente de los kilómetros recorridos, la correa debe sustituirse cada 4 años.
(6) Si se utiliza el vehículo en zonas polvorientas, sustituir el filtro cada 15.000 km.
(O) Intervenciones recomendadas
(●) Intervenciones obligatorias
166
MANTENIMIENTO Y CUIDADO

PLAN DE MANTENIMIENTO PROGRAMADO (versiones Diésel)
Los controles indicados en el Plan de Mantenimiento Programado, una vez alcanzados los 120.000 km/6 años, deben
repetirse cíclicamente desde el primer intervalo, respetando así los mismos plazos realizados anteriormente.
Miles de kilómetros 20 40 60 80 100 120 140 160 180 200
Años12345678910
Control del estado/desgaste de los
neumáticos y posible regulación de la
presión; control del vencimiento de la
recarga del kit "Fix&Go Automatic"
(para versiones/países donde esté
previsto)●●●●●●●●●●
Control del funcionamiento del
sistema de iluminación (faros,
intermitentes, luces de emergencia,
maletero, habitáculo, guantera,
testigos del cuadro de instrumentos,
etc.)●●●●●●●●●●
Control y posible puesta a nivel de los
líquidos (refrigeración motor, frenos/
embrague hidráulico, lavacristales,
batería, etc.)●●●●●●●●●●
Control emisiones/humo de los gases
de escape●●●●●●●●●●
167

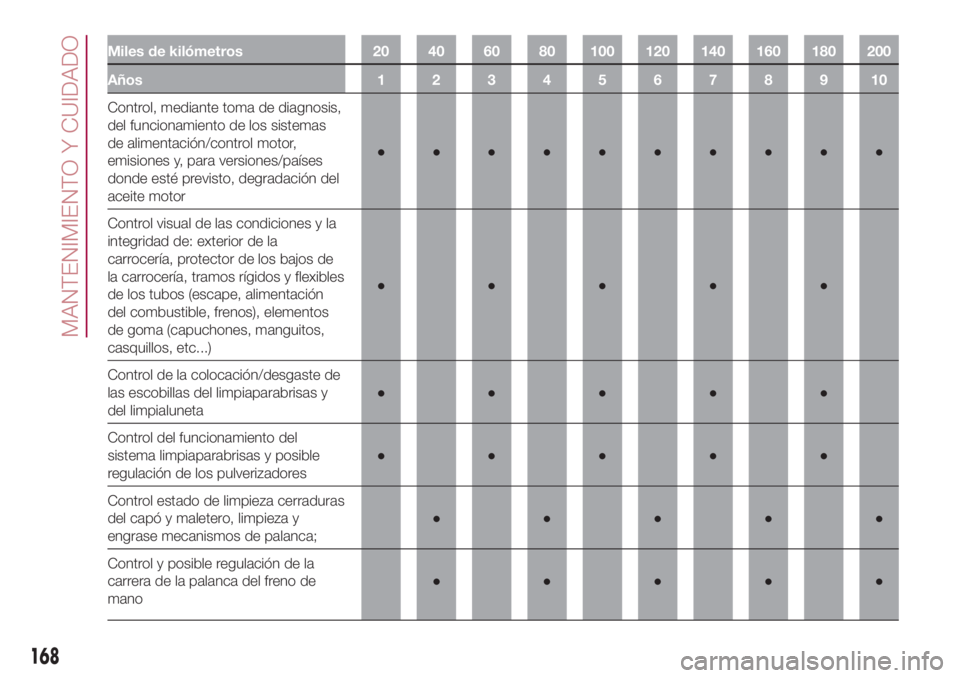

Miles de kilómetros 20 40 60 80 100 120 140 160 180 200
Años12345678910
Control, mediante toma de diagnosis,
del funcionamiento de los sistemas
de alimentación/control motor,
emisiones y, para versiones/países
donde esté previsto, degradación del
aceite motor●●●●●●●●●●
Control visual de las condiciones y la
integridad de: exterior de la
carrocería, protector de los bajos de
la carrocería, tramos rígidos y flexibles
de los tubos (escape, alimentación
del combustible, frenos), elementos
de goma (capuchones, manguitos,
casquillos, etc...)●●●●●
Control de la colocación/desgaste de
las escobillas del limpiaparabrisas y
del limpialuneta●●●●●
Control del funcionamiento del
sistema limpiaparabrisas y posible
regulación de los pulverizadores●●●●●
Control estado de limpieza cerraduras
del capó y maletero, limpieza y
engrase mecanismos de palanca;●●●●●
Control y posible regulación de la
carrera de la palanca del freno de
mano●●●●●
168
