FIAT 500L 2018 Manual de Uso e Manutenção (in Portuguese)

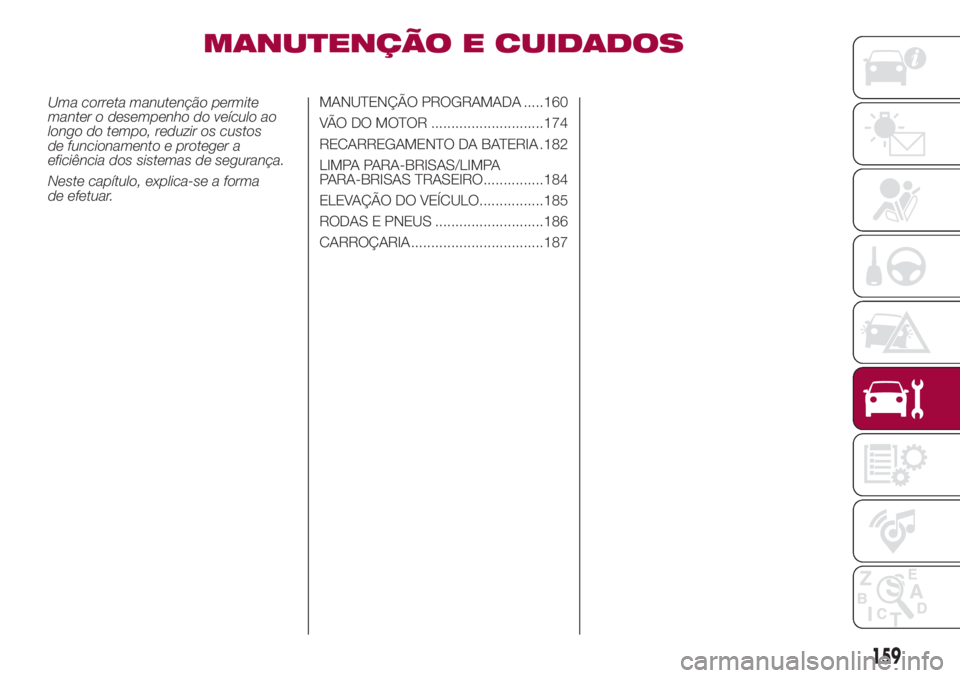

MANUTENÇÃO E CUIDADOS
Uma correta manutenção permite
manter o desempenho do veículo ao
longo do tempo, reduzir os custos
de funcionamento e proteger a
eficiência dos sistemas de segurança.
Neste capítulo, explica-se a forma
de efetuar.MANUTENÇÃO PROGRAMADA .....160
VÃO DO MOTOR ............................174
RECARREGAMENTO DA BATERIA .182
LIMPA PARA-BRISAS/LIMPA
PARA-BRISAS TRASEIRO...............184
ELEVAÇÃO DO VEÍCULO................185
RODAS E PNEUS ...........................186
CARROÇARIA.................................187
159

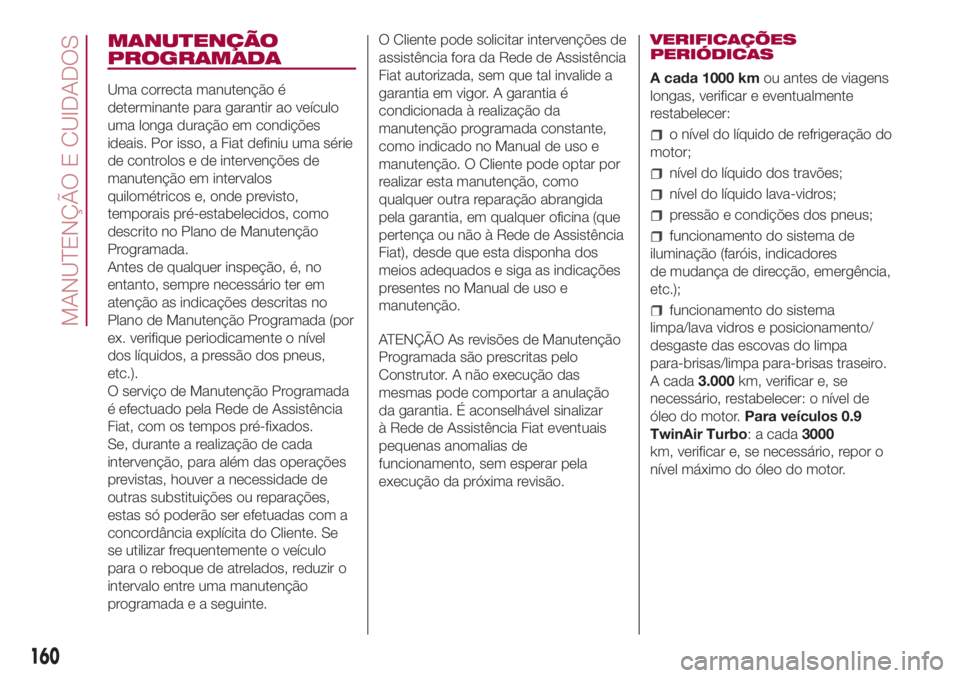

MANUTENÇÃO
PROGRAMADA
Uma correcta manutenção é
determinante para garantir ao veículo
uma longa duração em condições
ideais. Por isso, a Fiat definiu uma série
de controlos e de intervenções de
manutenção em intervalos
quilométricos e, onde previsto,
temporais pré-estabelecidos, como
descrito no Plano de Manutenção
Programada.
Antes de qualquer inspeção, é, no
entanto, sempre necessário ter em
atenção as indicações descritas no
Plano de Manutenção Programada (por
ex. verifique periodicamente o nível
dos líquidos, a pressão dos pneus,
etc.).
O serviço de Manutenção Programada
é efectuado pela Rede de Assistência
Fiat, com os tempos pré-fixados.
Se, durante a realização de cada
intervenção, para além das operações
previstas, houver a necessidade de
outras substituições ou reparações,
estas só poderão ser efetuadas com a
concordância explícita do Cliente. Se
se utilizar frequentemente o veículo
para o reboque de atrelados, reduzir o
intervalo entre uma manutenção
programada e a seguinte.O Cliente pode solicitar intervenções de
assistência fora da Rede de Assistência
Fiat autorizada, sem que tal invalide a
garantia em vigor. A garantia é
condicionada à realização da
manutenção programada constante,
como indicado no Manual de uso e
manutenção. O Cliente pode optar por
realizar esta manutenção, como
qualquer outra reparação abrangida
pela garantia, em qualquer oficina (que
pertença ou não à Rede de Assistência
Fiat), desde que esta disponha dos
meios adequados e siga as indicações
presentes no Manual de uso e
manutenção.
ATENÇÃO As revisões de Manutenção
Programada são prescritas pelo
Construtor. A não execução das
mesmas pode comportar a anulação
da garantia. É aconselhável sinalizar
à Rede de Assistência Fiat eventuais
pequenas anomalias de
funcionamento, sem esperar pela
execução da próxima revisão.VERIFICAÇÕES
PERIÓDICAS
A cada 1000 kmou antes de viagens
longas, verificar e eventualmente
restabelecer:
o nível do líquido de refrigeração do
motor;
nível do líquido dos travões;
nível do líquido lava-vidros;
pressão e condições dos pneus;
funcionamento do sistema de
iluminação (faróis, indicadores
de mudança de direcção, emergência,
etc.);
funcionamento do sistema
limpa/lava vidros e posicionamento/
desgaste das escovas do limpa
para-brisas/limpa para-brisas traseiro.
A cada3.000km, verificar e, se
necessário, restabelecer: o nível de
óleo do motor.Para veículos 0.9
TwinAir Turbo: a cada3000
km, verificar e, se necessário, repor o
nível máximo do óleo do motor.
160
MANUTENÇÃO E CUIDADOS

UTILIZAÇÃO GRAVOSA
DO VEÍCULO
No caso de utilização do veículo numa
das seguintes condições:
forças policiais (ou de vigilância
urbana), serviço de transporte público
(táxis);
reboque de atrelado ou roulotte;
estradas poeirentas;
percursos breves (menos de 7-8
Km) e repetidos e com temperatura
externa abaixo de zero;
motor que gira frequentemente ao
ralenti ou longos percursos a baixa
velocidade ou em caso de longa
inactividade;
é necessário efetuar as seguintes
verificações mais frequentemente do
que o indicado no Plano de
Manutenção Programada:
verificação das condições e
desgaste das pastilhas dos travões de
disco dianteiras;
controlo do estado de limpeza das
fechaduras do capot do motor e da
tampa da mala, limpeza e lubrificação
das alavancas;
controlo visual das condições:
motor, caixa de velocidades,
transmissão, troços rígidos e flexíveis
das tubagens (escape/alimentação
de combustível/travões) elementos de
borracha (foles/mangas/casquilhos,
etc.);
verificação do estado de carga e
nível do líquido da bateria (eletrólito);
verificação visual das condições das
correias de comando dos acessórios;
verificação e eventual substituição
do óleo do motor e do filtro do óleo;
verificação e eventual substituição
do filtro antipólen;
verificação e eventual substituição
do filtro de ar.
161

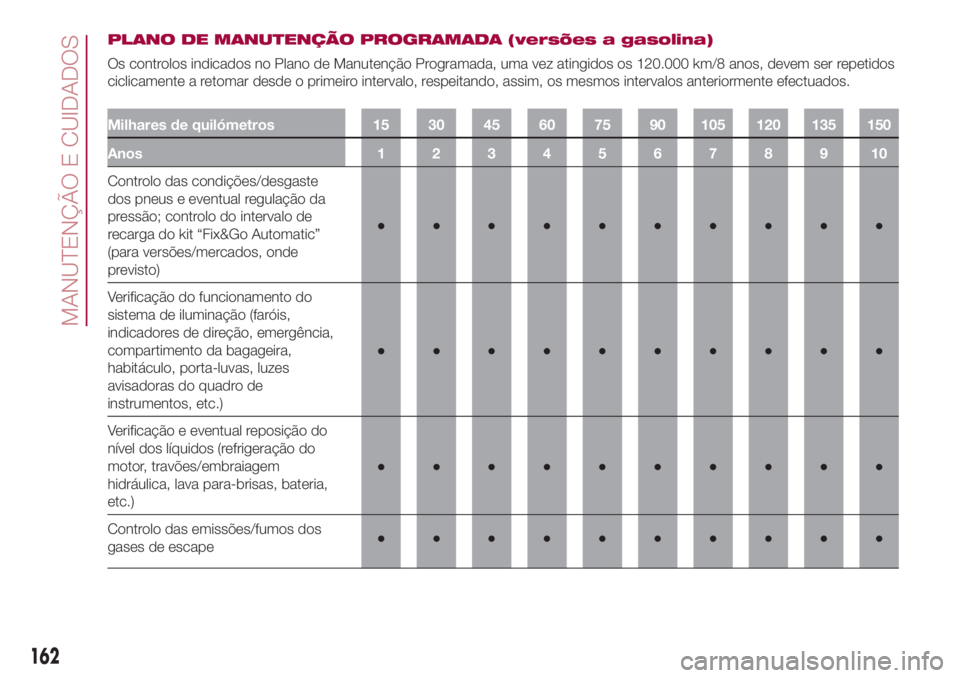

PLANO DE MANUTENÇÃO PROGRAMADA (versões a gasolina)
Os controlos indicados no Plano de Manutenção Programada, uma vez atingidos os 120.000 km/8 anos, devem ser repetidos
ciclicamente a retomar desde o primeiro intervalo, respeitando, assim, os mesmos intervalos anteriormente efectuados.
Milhares de quilómetros 15 30 45 60 75 90 105 120 135 150
Anos12345678910
Controlo das condições/desgaste
dos pneus e eventual regulação da
pressão; controlo do intervalo de
recarga do kit “Fix&Go Automatic”
(para versões/mercados, onde
previsto)●●●●●●●●●●
Verificação do funcionamento do
sistema de iluminação (faróis,
indicadores de direção, emergência,
compartimento da bagageira,
habitáculo, porta-luvas, luzes
avisadoras do quadro de
instrumentos, etc.)●●●●●●●●●●
Verificação e eventual reposição do
nível dos líquidos (refrigeração do
motor, travões/embraiagem
hidráulica, lava para-brisas, bateria,
etc.)●●●●●●●●●●
Controlo das emissões/fumos dos
gases de escape●●●●●●●●●●
162
MANUTENÇÃO E CUIDADOS

Milhares de quilómetros 15 30 45 60 75 90 105 120 135 150
Anos12345678910

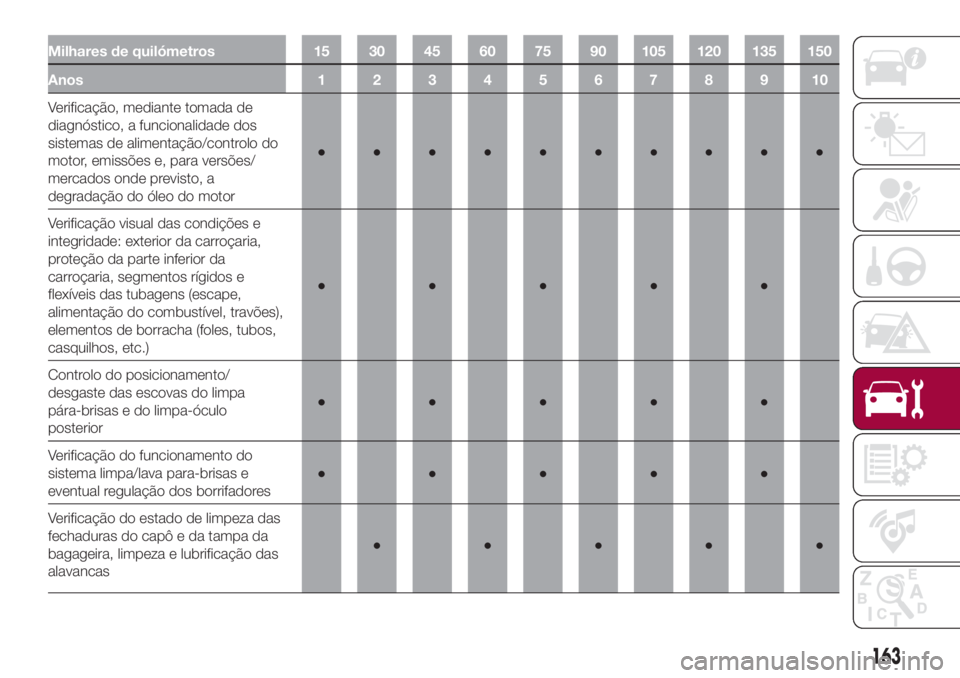

Verificação, mediante tomada de
diagnóstico, a funcionalidade dos
sistemas de alimentação/controlo do
motor, emissões e, para versões/
mercados onde previsto, a
degradação do óleo do motor●●●●●●●●●●
Verificação visual das condições e
integridade: exterior da carroçaria,
proteção da parte inferior da
carroçaria, segmentos rígidos e
flexíveis das tubagens (escape,
alimentação do combustível, travões),
elementos de borracha (foles, tubos,
casquilhos, etc.)●●●●●
Controlo do posicionamento/
desgaste das escovas do limpa
pára-brisas e do limpa-óculo
posterior●●●●●
Verificação do funcionamento do
sistema limpa/lava para-brisas e
eventual regulação dos borrifadores●●●●●
Verificação do estado de limpeza das
fechaduras do capô e da tampa da
bagageira, limpeza e lubrificação das
alavancas●●●●●
163

Milhares de quilómetros 15 30 45 60 75 90 105 120 135 150
Anos12345678910

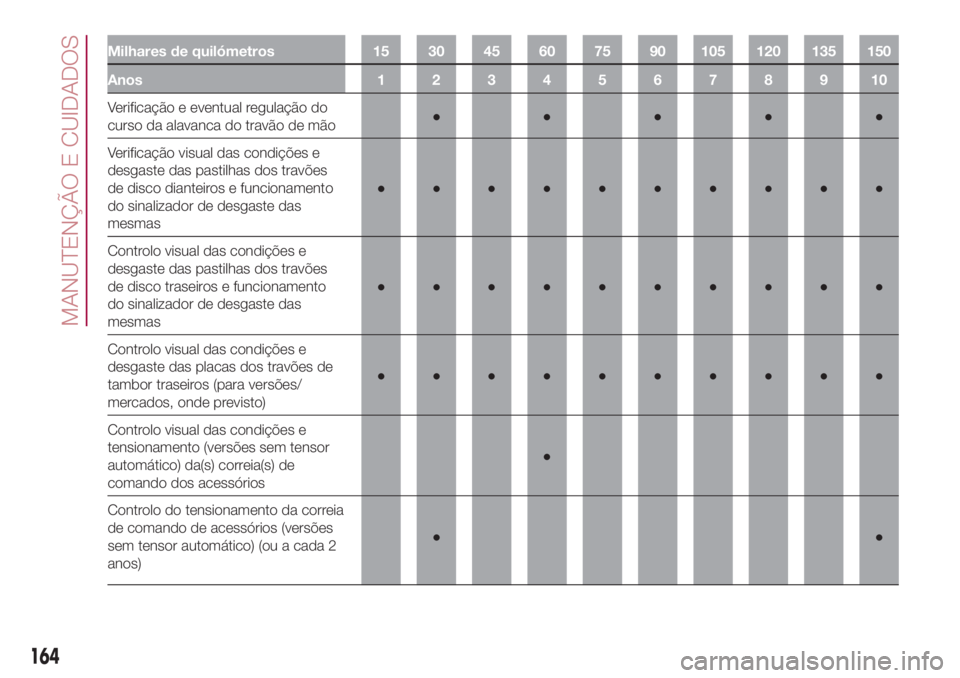

Verificação e eventual regulação do
curso da alavanca do travão de mão●●●●●
Verificação visual das condições e
desgaste das pastilhas dos travões
de disco dianteiros e funcionamento
do sinalizador de desgaste das
mesmas●●●●●●●●●●
Controlo visual das condições e
desgaste das pastilhas dos travões
de disco traseiros e funcionamento
do sinalizador de desgaste das
mesmas●●●●●●●●●●
Controlo visual das condições e
desgaste das placas dos travões de
tambor traseiros (para versões/
mercados, onde previsto)●●●●●●●●●●
Controlo visual das condições e
tensionamento (versões sem tensor
automático) da(s) correia(s) de
comando dos acessórios●
Controlo do tensionamento da correia
de comando de acessórios (versões
sem tensor automático) (ou a cada 2
anos)●●
164
MANUTENÇÃO E CUIDADOS

Milhares de quilómetros 15 30 45 60 75 90 105 120 135 150
Anos12345678910

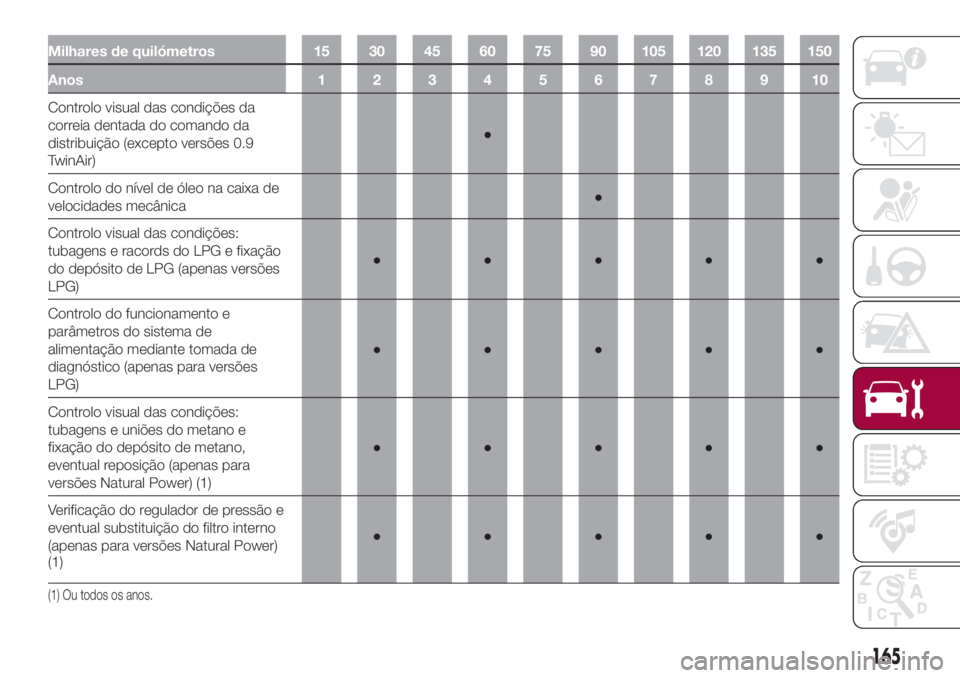

Controlo visual das condições da
correia dentada do comando da
distribuição (excepto versões 0.9
TwinAir)●
Controlo do nível de óleo na caixa de
velocidades mecânica●
Controlo visual das condições:
tubagens e racords do LPG e fixação
do depósito de LPG (apenas versões
LPG)●●●●●
Controlo do funcionamento e
parâmetros do sistema de
alimentação mediante tomada de
diagnóstico (apenas para versões
LPG)●●●●●
Controlo visual das condições:
tubagens e uniões do metano e
fixação do depósito de metano,
eventual reposição (apenas para
versões Natural Power) (1)●●●●●
Verificação do regulador de pressão e
eventual substituição do filtro interno
(apenas para versões Natural Power)
(1)●●●●●
(1) Ou todos os anos.
165

Milhares de quilómetros 15 30 45 60 75 90 105 120 135 150
Anos12345678910

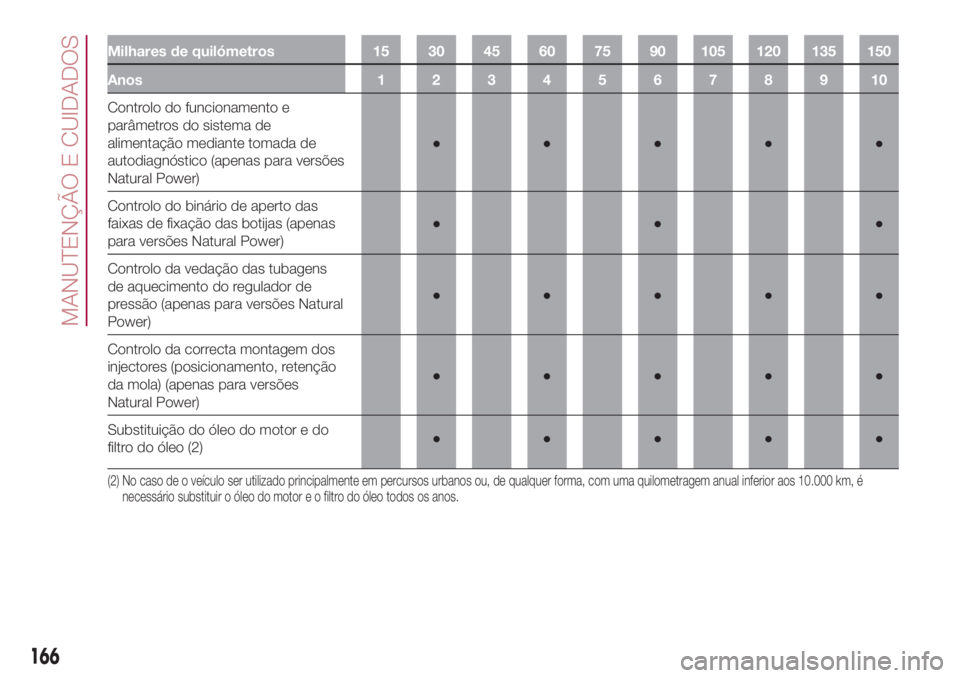

Controlo do funcionamento e
parâmetros do sistema de
alimentação mediante tomada de
autodiagnóstico (apenas para versões
Natural Power)●●●●●
Controlo do binário de aperto das
faixas de fixação das botijas (apenas
para versões Natural Power)●●●
Controlo da vedação das tubagens
de aquecimento do regulador de
pressão (apenas para versões Natural
Power)●●●●●
Controlo da correcta montagem dos
injectores (posicionamento, retenção
da mola) (apenas para versões
Natural Power)●●●●●
Substituição do óleo do motor e do
filtro do óleo (2)●●●●●
(2) No caso de o veículo ser utilizado principalmente em percursos urbanos ou, de qualquer forma, com uma quilometragem anual inferior aos 10.000 km, é
necessário substituir o óleo do motor e o filtro do óleo todos os anos.
166
MANUTENÇÃO E CUIDADOS

Milhares de quilómetros 15 30 45 60 75 90 105 120 135 150
Anos12345678910
Substituição das velas de ignição (3)●●●●●
Substituição do líquido dos travões
(4)●●●●●
Substituição do filtro interno do
regulador de pressão (apenas para
versões LPG)●
Substituição do filtro de papel (LPG
no estado gasoso) (apenas para
versões LPG)●●●●●
Substituição da(s) correia(s) de
comando dos acessórios(5)
(3) Para as versões 0.9 TwinAir Turbo 105 CV, a fim de garantir o funcionamento correto e evitar danos graves no motor, é fundamental utilizar exclusivamente velas
especificamente certificadas para estes motores, do mesmo tipo e da mesma marca (consultar o parágrafo “Motor” no capítulo “Dados técnicos”) e respeitar
rigorosamente o intervalo de substituição das velas previsto no Plano de Manutenção Programada. Para a substituição das velas, é aconselhável dirigir-se à
Rede de Assistência Fiat.
(4) A substituição do líquido dos travões deve ser feita de dois em dois anos, independentemente dos quilómetros percorridos
(5) Zonas sem poeira: quilometragem máxima aconselhada 120.000 km. Independentemente da quilometragem, a correia deve ser substituída de 6 em 6 anos.
Zonas com poeira e/ou utilização severa do veículo (climas frios, utilização citadina, longas permanências em ralenti): quilometragem máxima aconselhada
60.000 km. Independentemente da quilometragem, a correia deve ser substituída a cada 4 anos.
167

Milhares de quilómetros 15 30 45 60 75 90 105 120 135 150
Anos12345678910
Substituição da correia dentada de
comando da distribuição (exceto
versões 0.9 TwinAir)(5)
Substituição do cartucho do filtro de
ar (6)●●●●●
Substituição do filtro do habitáculo (6)
(O) (●)
●●●●●
(5) Zonas sem poeira: quilometragem máxima aconselhada 120.000 km. Independentemente da quilometragem, a correia deve ser substituída de 6 em 6 anos.
Zonas com poeira e/ou utilização severa do veículo (climas frios, utilização citadina, longas permanências em ralenti): quilometragem máxima aconselhada
60.000 km. Independentemente da quilometragem, a correia deve ser substituída a cada 4 anos.
(6) Em caso de utilização do veículo em zonas com poeira, substituir o filtro a cada 15 000 km.
(O) Intervenções recomendadas
(●) Intervenções obrigatórias
168
