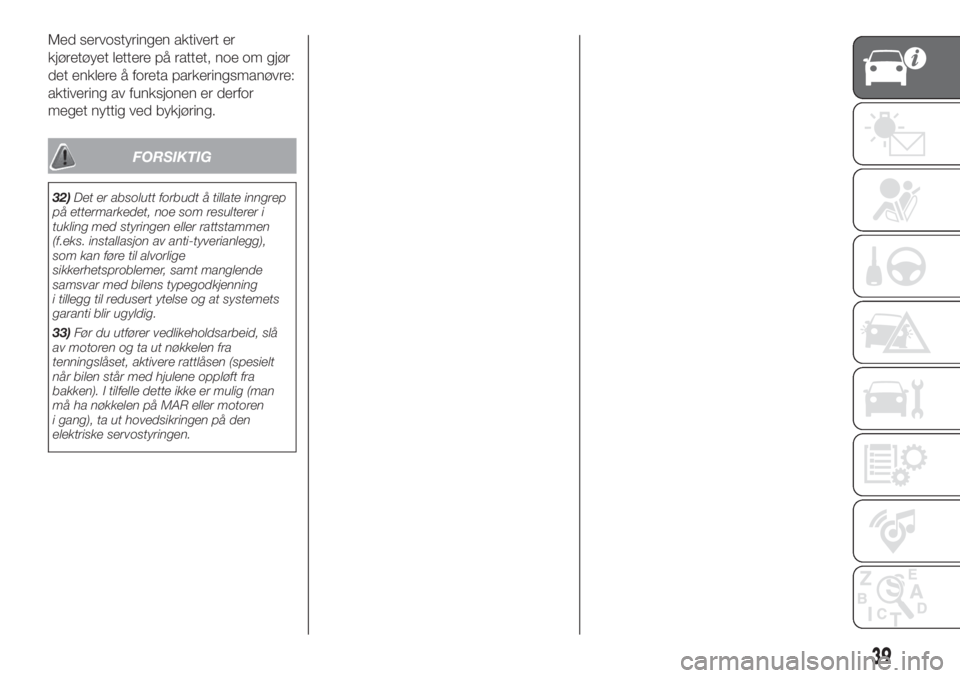

Med servostyringen aktivert er
kjøretøyet lettere på rattet, noe om gjør
det enklere å foreta parkeringsmanøvre:
aktivering av funksjonen er derfor
meget nyttig ved bykjøring.
FORSIKTIG
32)Det er absolutt forbudt å tillate inngrep
på ettermarkedet, noe som resulterer i
tukling med styringen eller rattstammen
(f.eks. installasjon av anti-tyverianlegg),
som kan føre til alvorlige
sikkerhetsproblemer, samt manglende
samsvar med bilens typegodkjenning
i tillegg til redusert ytelse og at systemets
garanti blir ugyldig.
33)Før du utfører vedlikeholdsarbeid, slå
av motoren og ta ut nøkkelen fra
tenningslåset, aktivere rattlåsen (spesielt
når bilen står med hjulene oppløft fra
bakken). I tilfelle dette ikke er mulig (man
må ha nøkkelen på MAR eller motoren
i gang), ta ut hovedsikringen på den
elektriske servostyringen.
39

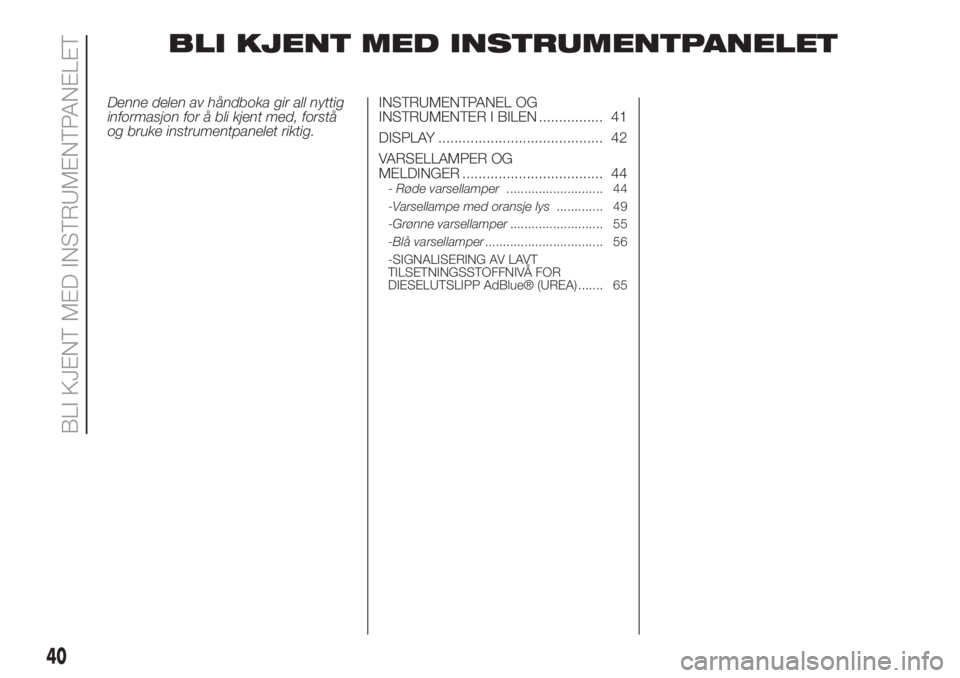

BLI KJENT MED INSTRUMENTPANELET
Denne delen av håndboka gir all nyttig
informasjon for å bli kjent med, forstå
og bruke instrumentpanelet riktig.INSTRUMENTPANEL OG
INSTRUMENTER I BILEN ................ 41
DISPLAY ......................................... 42
VARSELLAMPER OG
MELDINGER ................................... 44
-Røde varsellamper........................... 44
-Varsellampe med oransje lys............. 49
-Grønne varsellamper.......................... 55
-Blå varsellamper................................. 56
-SIGNALISERING AV LAVT
TILSETNINGSSTOFFNIVÅ FOR
DIESELUTSLIPP AdBlue® (UREA) ....... 65
40
BLI KJENT MED INSTRUMENTPANELET

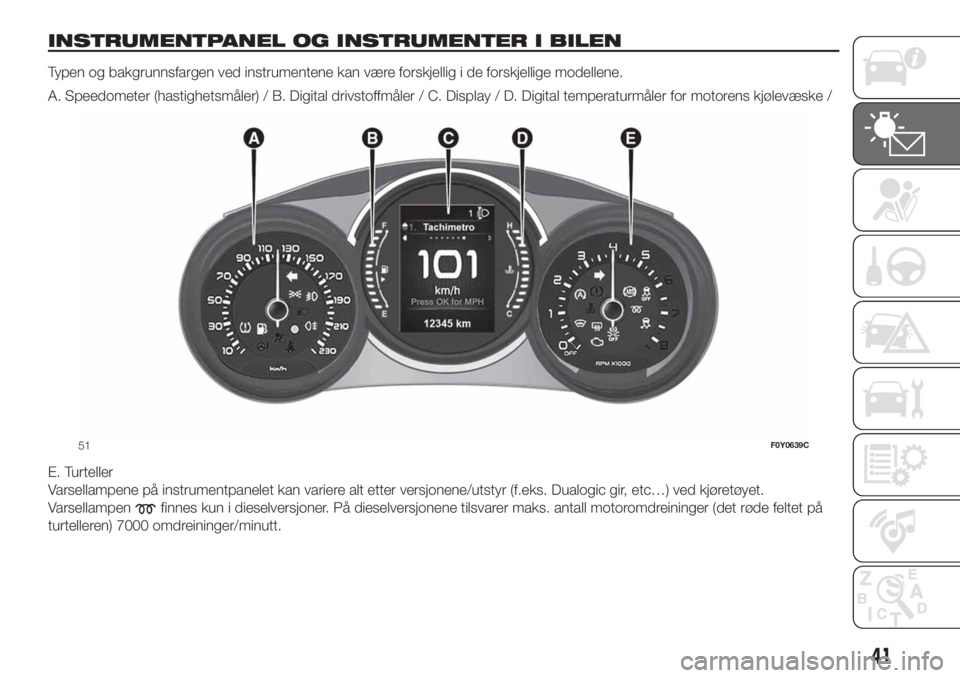

INSTRUMENTPANEL OG INSTRUMENTER I BILEN
Typen og bakgrunnsfargen ved instrumentene kan være forskjellig i de forskjellige modellene.
A. Speedometer (hastighetsmåler) / B. Digital drivstoffmåler / C. Display / D. Digital temperaturmåler for motorens kjølevæske /
E. Turteller
Varsellampene på instrumentpanelet kan variere alt etter versjonene/utstyr (f.eks. Dualogic gir, etc…) ved kjøretøyet.
Varsellampen
finnes kun i dieselversjoner. På dieselversjonene tilsvarer maks. antall motoromdreininger (det røde feltet på
turtelleren) 7000 omdreininger/minutt.
51F0Y0639C
41

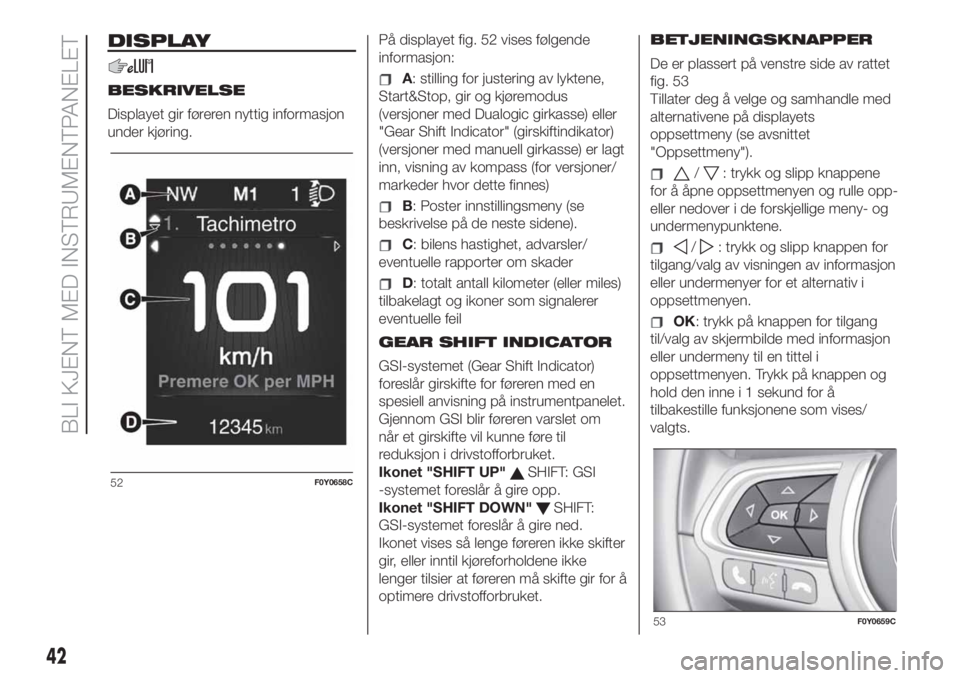

DISPLAY
BESKRIVELSE
Displayet gir føreren nyttig informasjon
under kjøring.På displayet fig. 52 vises følgende
informasjon:A: stilling for justering av lyktene,
Start&Stop, gir og kjøremodus
(versjoner med Dualogic girkasse) eller
"Gear Shift Indicator" (girskiftindikator)
(versjoner med manuell girkasse) er lagt
inn, visning av kompass (for versjoner/
markeder hvor dette finnes)
B: Poster innstillingsmeny (se
beskrivelse på de neste sidene).
C: bilens hastighet, advarsler/
eventuelle rapporter om skader
D: totalt antall kilometer (eller miles)
tilbakelagt og ikoner som signalerer
eventuelle feil
GEAR SHIFT INDICATOR
GSI-systemet (Gear Shift Indicator)
foreslår girskifte for føreren med en
spesiell anvisning på instrumentpanelet.
Gjennom GSI blir føreren varslet om
når et girskifte vil kunne føre til
reduksjon i drivstofforbruket.
Ikonet "SHIFT UP"
SHIFT: GSI
-systemet foreslår å gire opp.
Ikonet "SHIFT DOWN"
SHIFT:
GSI-systemet foreslår å gire ned.
Ikonet vises så lenge føreren ikke skifter
gir, eller inntil kjøreforholdene ikke
lenger tilsier at føreren må skifte gir for å
optimere drivstofforbruket.BETJENINGSKNAPPER
De er plassert på venstre side av rattet
fig. 53
Tillater deg å velge og samhandle med
alternativene på displayets
oppsettmeny (se avsnittet
"Oppsettmeny").
/: trykk og slipp knappene
for å åpne oppsettmenyen og rulle opp-
eller nedover i de forskjellige meny- og
undermenypunktene.
/: trykk og slipp knappen for
tilgang/valg av visningen av informasjon
eller undermenyer for et alternativ i
oppsettmenyen.
OK: trykk på knappen for tilgang
til/valg av skjermbilde med informasjon
eller undermeny til en tittel i
oppsettmenyen. Trykk på knappen og
hold den inne i 1 sekund for å
tilbakestille funksjonene som vises/
valgts.
52F0Y0658C
53F0Y0659C
42
BLI KJENT MED INSTRUMENTPANELET

INNSTILLINGSMENY
Setup-menyen består av følgende
elementer:
Speedometer
Trip
Vehicle info
Audio
Phone (for versjoner/markeder hvor
dette finnes)
Navigation (for versjoner/markeder
hvor dette finnes)
Alerts
Vehicle Setup
Når du vrir tenningsnøkkelen til MAR,
viser displayet den siste menyposten
som var aktivert før du slo av motoren.
MERK HvisUconnect™-systemet
er installert, vises og betjenes noen av
menypostene på systemets display
og ikke på displayet i instrumentpanelet
(se beskrivelsen i kapittelet "Multimedia"
eller i tillegget som er tilgjengelig på
nettet).
Vehicle Setup
Dette menyvalget lar deg endre
innstillingene for:
"Display"
"Safety Assistance"
"Safety"Display
Ved å velge "Display" får du tilgang til
innstillinger/opplysninger om: "Dimmer"
(for versjoner/markeder hvor dette
finnes), "Screen Setup", "See phone",
"See navigation", "Automatic Reset Trip
B".
Safety / Assist.
Ved å velge fanen "Safety/ får du tilgang
til innstillinger/opplysninger om: "City
Brake Control" (for versjoner/markeder
hvor dette finnes), "Parking Sensors
Volume", "Warning Buzzer Volume".
Safety
Ved å velge "Safety" får du tilgang til
innstillinger/opplysninger om: "Hill
Holder" (for versjoner/markeder hvor
dette finnes), "Passenger AIRBAG" (for
versjoner/markeder hvor dette finnes)
"Belt Buzzer" "Speed Beep".
ADVARSEL For lavt motoroljenivå på
grunn av manglende etterfylling, kan gå
ut over kjøretøyets normale funksjoner
og til slutt forårsake at motoren stanser
helt.
TRIP COMPUTER
Med tenningsnøkkelen i posisjon MAR
viser "Trip computer" (Kjørecomputeren)
verdier om bilens driftsstatus.Trip computeren består av:
Instant info: visning av størrelser
som “Autonomy” og “Instant
Comsumption”
"Trip A"viser følgende verdier:
"Travel Distance", "Travel Time",
"Average Consumption", "Average
Speed"
"Trip B"viser følgende verdier:
"Travel Distance", "Travel Time",
"Average Consumption", "Average
Speed".
"Trip A" og "Trip B" overvåker de
"fullendte turene" (reisene) uavhengig av
hverandre. “Trip B” kan utelukkes.
"Rekkevidden" beregnes og vises også
når kjøretøyet står stille med motoren
i gang.
Reset "Trip A" / "Trip B"
Begge funksjonene kan nullstilles (reset
- start en ny oppgave). For å utføre
reset av verdiene, trykk og hold inn
OK-knappen på rattet (se avsnittet
"Betjeningsknapper"). Kun de viste
verdiene blir nullstilt ("Trip A" eller "Trip
B").
MERK Størrelsene "Range" og "Instant
Economy" kan ikke nullstilles.
43

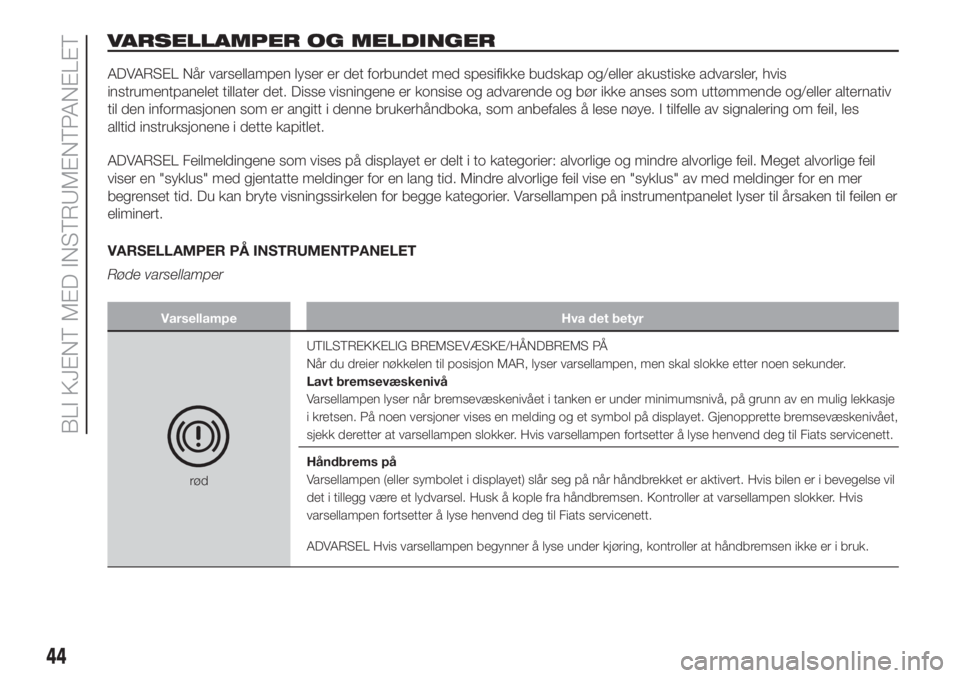

VARSELLAMPER OG MELDINGER
ADVARSEL Når varsellampen lyser er det forbundet med spesifikke budskap og/eller akustiske advarsler, hvis
instrumentpanelet tillater det. Disse visningene er konsise og advarende og bør ikke anses som uttømmende og/eller alternativ
til den informasjonen som er angitt i denne brukerhåndboka, som anbefales å lese nøye. I tilfelle av signalering om feil, les
alltid instruksjonene i dette kapitlet.
ADVARSEL Feilmeldingene som vises på displayet er delt i to kategorier: alvorlige og mindre alvorlige feil. Meget alvorlige feil
viser en "syklus" med gjentatte meldinger for en lang tid. Mindre alvorlige feil vise en "syklus" av med meldinger for en mer
begrenset tid. Du kan bryte visningssirkelen for begge kategorier. Varsellampen på instrumentpanelet lyser til årsaken til feilen er
eliminert.
VARSELLAMPER PÅ INSTRUMENTPANELET
Røde varsellamper
Varsellampe Hva det betyr
rødUTILSTREKKELIG BREMSEVÆSKE/HÅNDBREMS PÅ
Når du dreier nøkkelen til posisjon MAR, lyser varsellampen, men skal slokke etter noen sekunder.
Lavt bremsevæskenivå
Varsellampen lyser når bremsevæskenivået i tanken er under minimumsnivå, på grunn av en mulig lekkasje
i kretsen. På noen versjoner vises en melding og et symbol på displayet. Gjenopprette bremsevæskenivået,
sjekk deretter at varsellampen slokker. Hvis varsellampen fortsetter å lyse henvend deg til Fiats servicenett.
Håndbrems på
Varsellampen (eller symbolet i displayet) slår seg på når håndbrekket er aktivert. Hvis bilen er i bevegelse vil
det i tillegg være et lydvarsel. Husk å kople fra håndbremsen. Kontroller at varsellampen slokker. Hvis
varsellampen fortsetter å lyse henvend deg til Fiats servicenett.
ADVARSEL Hvis varsellampen begynner å lyse under kjøring, kontroller at håndbremsen ikke er i bruk.
44
BLI KJENT MED INSTRUMENTPANELET

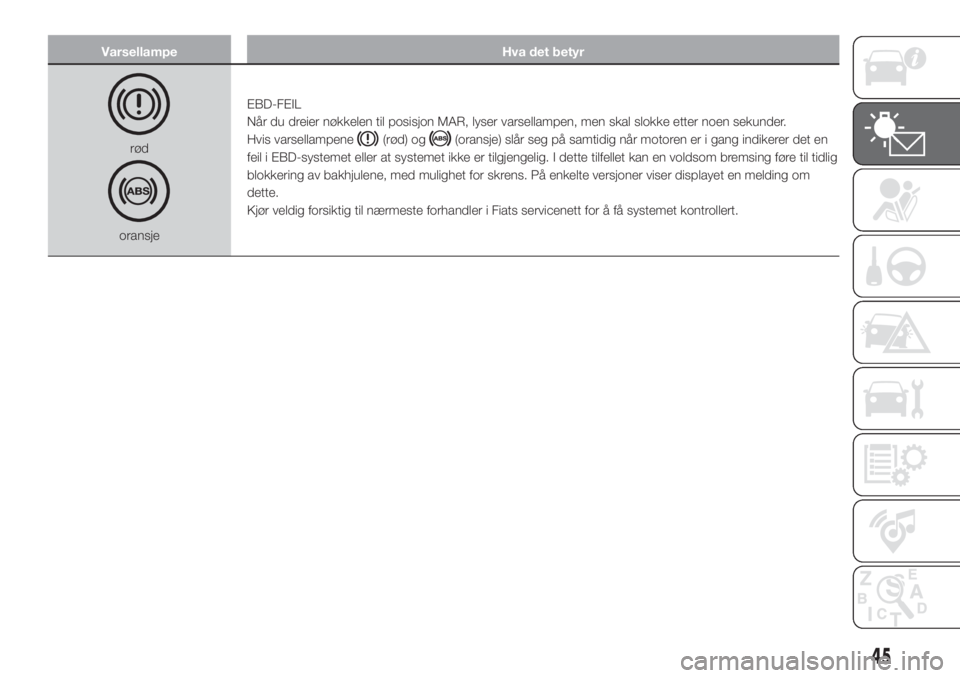

Varsellampe Hva det betyr
rød
oransjeEBD-FEIL
Når du dreier nøkkelen til posisjon MAR, lyser varsellampen, men skal slokke etter noen sekunder.
Hvis varsellampene
(rød) og(oransje) slår seg på samtidig når motoren er i gang indikerer det en
feil i EBD-systemet eller at systemet ikke er tilgjengelig. I dette tilfellet kan en voldsom bremsing føre til tidlig
blokkering av bakhjulene, med mulighet for skrens. På enkelte versjoner viser displayet en melding om
dette.
Kjør veldig forsiktig til nærmeste forhandler i Fiats servicenett for å få systemet kontrollert.
45

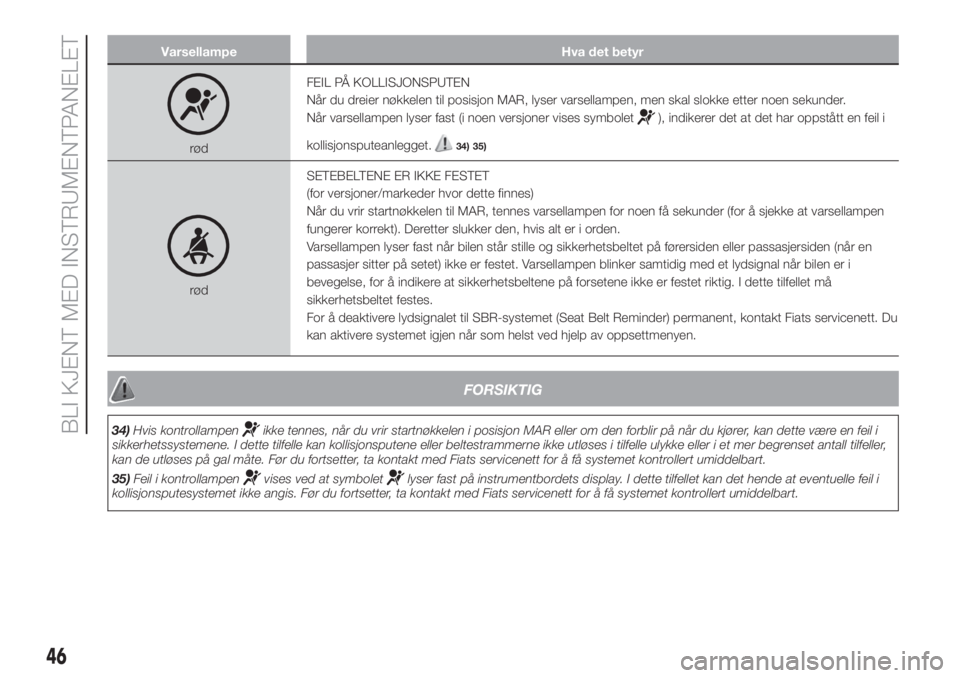

Varsellampe Hva det betyr
rødFEIL PÅ KOLLISJONSPUTEN
Når du dreier nøkkelen til posisjon MAR, lyser varsellampen, men skal slokke etter noen sekunder.
Når varsellampen lyser fast (i noen versjoner vises symbolet
), indikerer det at det har oppstått en feil i
kollisjonsputeanlegget.
34) 35)
rødSETEBELTENE ER IKKE FESTET
(for versjoner/markeder hvor dette finnes)
Når du vrir startnøkkelen til MAR, tennes varsellampen for noen få sekunder (for å sjekke at varsellampen
fungerer korrekt). Deretter slukker den, hvis alt er i orden.
Varsellampen lyser fast når bilen står stille og sikkerhetsbeltet på førersiden eller passasjersiden (når en
passasjer sitter på setet) ikke er festet. Varsellampen blinker samtidig med et lydsignal når bilen er i
bevegelse, for å indikere at sikkerhetsbeltene på forsetene ikke er festet riktig. I dette tilfellet må
sikkerhetsbeltet festes.
For å deaktivere lydsignalet til SBR-systemet (Seat Belt Reminder) permanent, kontakt Fiats servicenett. Du
kan aktivere systemet igjen når som helst ved hjelp av oppsettmenyen.
FORSIKTIG
34)Hvis kontrollampenikke tennes, når du vrir startnøkkelen i posisjon MAR eller om den forblir på når du kjører, kan dette være en feil i
sikkerhetssystemene. I dette tilfelle kan kollisjonsputene eller beltestrammerne ikke utløses i tilfelle ulykke eller i et mer begrenset antall tilfeller,
kan de utløses på gal måte. Før du fortsetter, ta kontakt med Fiats servicenett for å få systemet kontrollert umiddelbart.
35)Feil i kontrollampen
vises ved at symboletlyser fast på instrumentbordets display. I dette tilfellet kan det hende at eventuelle feil i
kollisjonsputesystemet ikke angis. Før du fortsetter, ta kontakt med Fiats servicenett for å få systemet kontrollert umiddelbart.
46
BLI KJENT MED INSTRUMENTPANELET

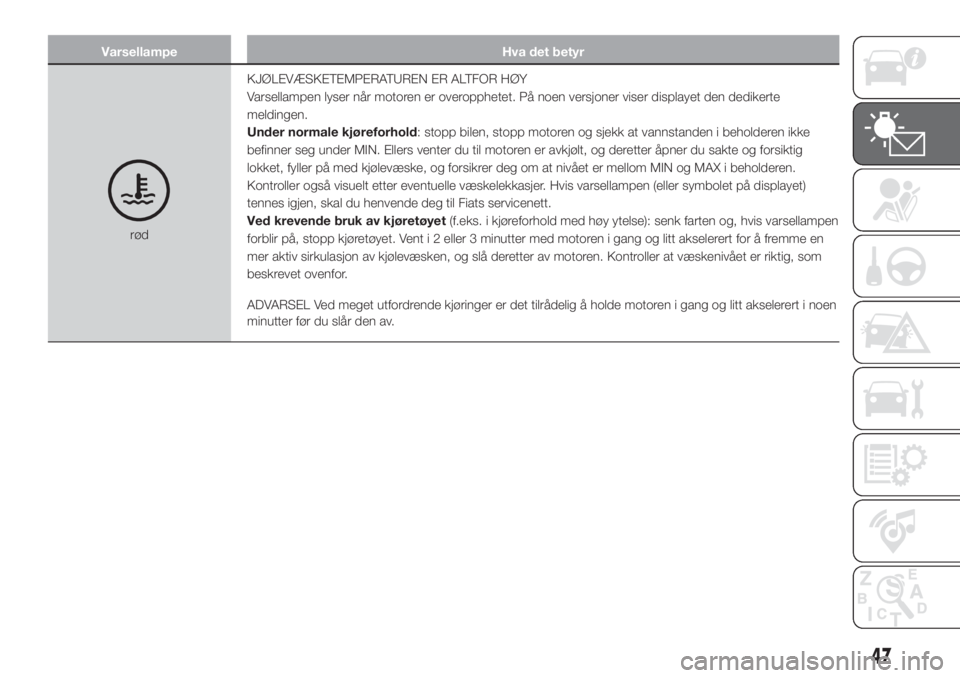

Varsellampe Hva det betyr
rødKJØLEVÆSKETEMPERATUREN ER ALTFOR HØY
Varsellampen lyser når motoren er overopphetet. På noen versjoner viser displayet den dedikerte
meldingen.
Under normale kjøreforhold: stopp bilen, stopp motoren og sjekk at vannstanden i beholderen ikke
befinner seg under MIN. Ellers venter du til motoren er avkjølt, og deretter åpner du sakte og forsiktig
lokket, fyller på med kjølevæske, og forsikrer deg om at nivået er mellom MIN og MAX i beholderen.
Kontroller også visuelt etter eventuelle væskelekkasjer. Hvis varsellampen (eller symbolet på displayet)
tennes igjen, skal du henvende deg til Fiats servicenett.
Ved krevende bruk av kjøretøyet(f.eks. i kjøreforhold med høy ytelse): senk farten og, hvis varsellampen
forblir på, stopp kjøretøyet. Vent i 2 eller 3 minutter med motoren i gang og litt akselerert for å fremme en
mer aktiv sirkulasjon av kjølevæsken, og slå deretter av motoren. Kontroller at væskenivået er riktig, som
beskrevet ovenfor.
ADVARSEL Ved meget utfordrende kjøringer er det tilrådelig å holde motoren i gang og litt akselerert i noen
minutter før du slår den av.
47

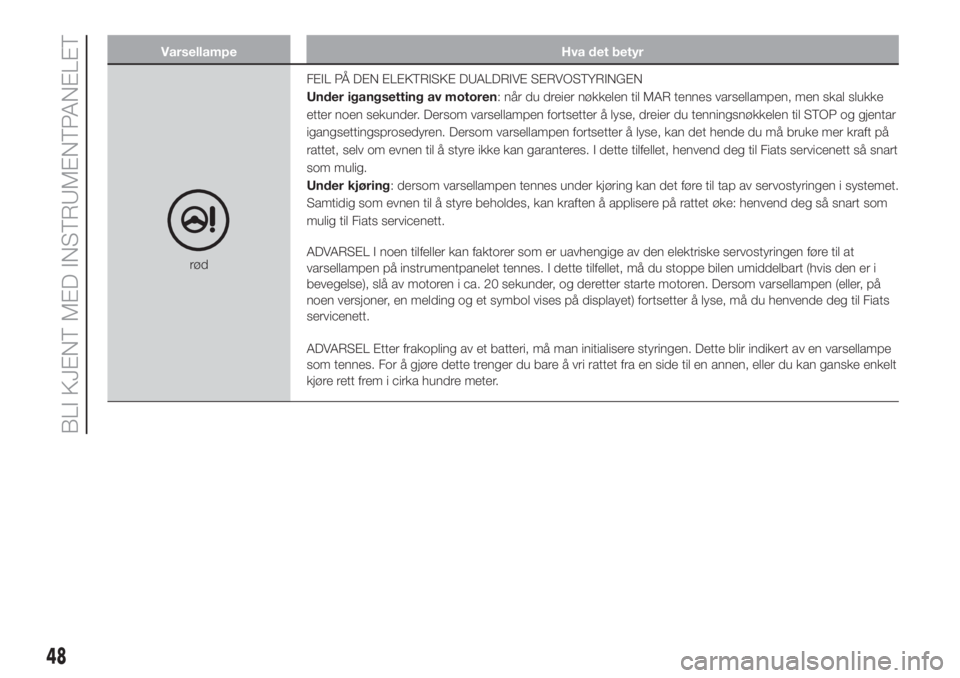

Varsellampe Hva det betyr
rødFEIL PÅ DEN ELEKTRISKE DUALDRIVE SERVOSTYRINGEN
Under igangsetting av motoren: når du dreier nøkkelen til MAR tennes varsellampen, men skal slukke
etter noen sekunder. Dersom varsellampen fortsetter å lyse, dreier du tenningsnøkkelen til STOP og gjentar
igangsettingsprosedyren. Dersom varsellampen fortsetter å lyse, kan det hende du må bruke mer kraft på
rattet, selv om evnen til å styre ikke kan garanteres. I dette tilfellet, henvend deg til Fiats servicenett så snart
som mulig.
Under kjøring: dersom varsellampen tennes under kjøring kan det føre til tap av servostyringen i systemet.
Samtidig som evnen til å styre beholdes, kan kraften å applisere på rattet øke: henvend deg så snart som
mulig til Fiats servicenett.
ADVARSEL I noen tilfeller kan faktorer som er uavhengige av den elektriske servostyringen føre til at
varsellampen på instrumentpanelet tennes. I dette tilfellet, må du stoppe bilen umiddelbart (hvis den er i
bevegelse), slå av motoren i ca. 20 sekunder, og deretter starte motoren. Dersom varsellampen (eller, på
noen versjoner, en melding og et symbol vises på displayet) fortsetter å lyse, må du henvende deg til Fiats
servicenett.
ADVARSEL Etter frakopling av et batteri, må man initialisere styringen. Dette blir indikert av en varsellampe
som tennes. For å gjøre dette trenger du bare å vri rattet fra en side til en annen, eller du kan ganske enkelt
kjøre rett frem i cirka hundre meter.
48
BLI KJENT MED INSTRUMENTPANELET
