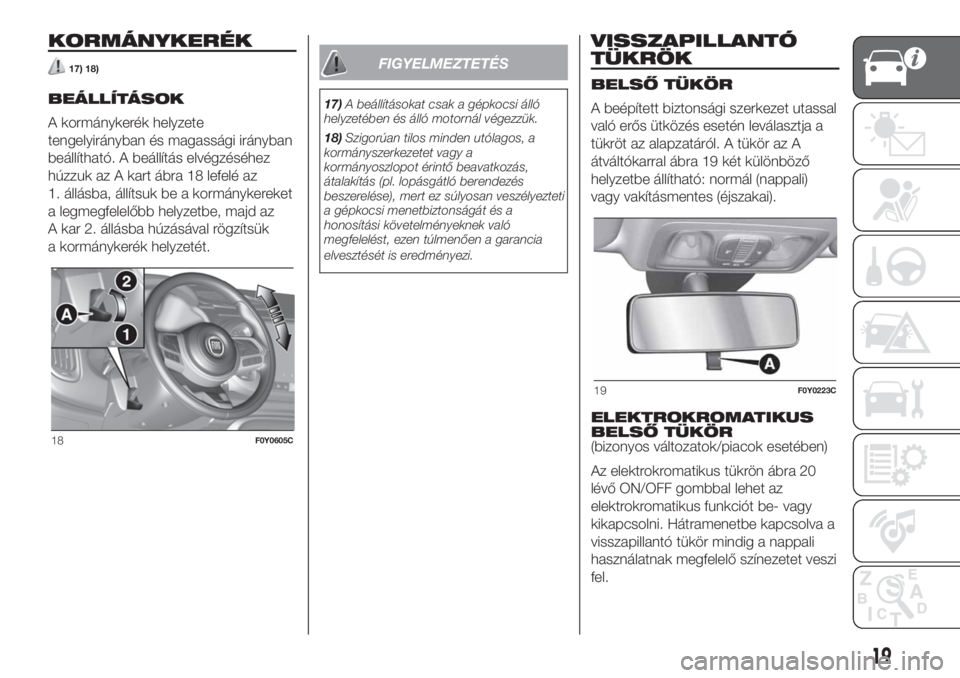

KORMÁNYKERÉK
17) 18)
BEÁLLÍTÁSOK
A kormánykerék helyzete
tengelyirányban és magassági irányban
beállítható. A beállítás elvégzéséhez
húzzuk az A kart ábra 18 lefelé az
1. állásba, állítsuk be a kormánykereket
a legmegfelelőbb helyzetbe, majd az
A kar 2. állásba húzásával rögzítsük
a kormánykerék helyzetét.
FIGYELMEZTETÉS
17)A beállításokat csak a gépkocsi álló
helyzetében és álló motornál végezzük.
18)Szigorúan tilos minden utólagos, a
kormányszerkezetet vagy a
kormányoszlopot érintő beavatkozás,
átalakítás (pl. lopásgátló berendezés
beszerelése), mert ez súlyosan veszélyezteti
a gépkocsi menetbiztonságát és a
honosítási követelményeknek való
megfelelést, ezen túlmenően a garancia
elvesztését is eredményezi.
VISSZAPILLANTÓ
TÜKRÖK
BELSŐ TÜKÖR
A beépített biztonsági szerkezet utassal
való erős ütközés esetén leválasztja a
tükröt az alapzatáról. A tükör az A
átváltókarral ábra 19 két különböző
helyzetbe állítható: normál (nappali)
vagy vakításmentes (éjszakai).
ELEKTROKROMATIKUS
BELSŐ TÜKÖR
(bizonyos változatok/piacok esetében)
Az elektrokromatikus tükrön ábra 20
lévő ON/OFF gombbal lehet az
elektrokromatikus funkciót be- vagy
kikapcsolni. Hátramenetbe kapcsolva a
visszapillantó tükör mindig a nappali
használatnak megfelelő színezetet veszi
fel.
18F0Y0605C
19F0Y0223C
19
Page 22 of 264

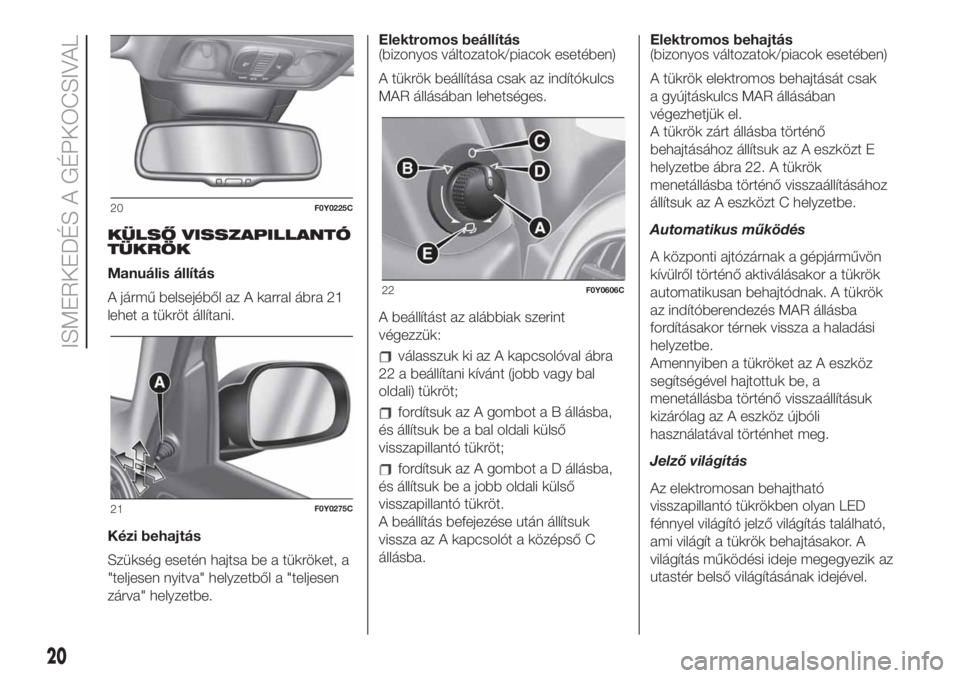

KÜLSŐ VISSZAPILLANTÓ
TÜKRÖK
Manuális állítás
A jármű belsejéből az A karral ábra 21
lehet a tükröt állítani.
Kézi behajtás
Szükség esetén hajtsa be a tükröket, a
"teljesen nyitva" helyzetből a "teljesen
zárva" helyzetbe.Elektromos beállítás
(bizonyos változatok/piacok esetében)
A tükrök beállítása csak az indítókulcs
MAR állásában lehetséges.
A beállítást az alábbiak szerint
végezzük:
válasszuk ki az A kapcsolóval ábra
22 a beállítani kívánt (jobb vagy bal
oldali) tükröt;
fordítsuk az A gombot a B állásba,
és állítsuk be a bal oldali külső
visszapillantó tükröt;
fordítsuk az A gombot a D állásba,
és állítsuk be a jobb oldali külső
visszapillantó tükröt.
A beállítás befejezése után állítsuk
vissza az A kapcsolót a középső C
állásba.Elektromos behajtás
(bizonyos változatok/piacok esetében)
A tükrök elektromos behajtását csak
a gyújtáskulcs MAR állásában
végezhetjük el.
A tükrök zárt állásba történő
behajtásához állítsuk az A eszközt E
helyzetbe ábra 22. A tükrök
menetállásba történő visszaállításához
állítsuk az A eszközt C helyzetbe.
Automatikus működés
A központi ajtózárnak a gépjárművön
kívülről történő aktiválásakor a tükrök
automatikusan behajtódnak. A tükrök
az indítóberendezés MAR állásba
fordításakor térnek vissza a haladási
helyzetbe.
Amennyiben a tükröket az A eszköz
segítségével hajtottuk be, a
menetállásba történő visszaállításuk
kizárólag az A eszköz újbóli
használatával történhet meg.
Jelző világítás
Az elektromosan behajtható
visszapillantó tükrökben olyan LED
fénnyel világító jelző világítás található,
ami világít a tükrök behajtásakor. A
világítás működési ideje megegyezik az
utastér belső világításának idejével.
20F0Y0225C
21F0Y0275C
22F0Y0606C
20
ISMERKEDÉS A GÉPKOCSIVAL
Page 23 of 264
Funkció aktiválás/kiiktatás
AUconnect™rendszer menüjének
segítségével aktiválhatjuk/kiiktathatjuk a
tükrök elektromos behatási funkcióját
(a funkció előre beállított állapota
"Aktív"). További információkért
tanulmányozzuk az online elérhető
függelékekben leírtakat.
FIGYELMEZTETÉS Menet közben a
tükröket mindig "teljesen nyitva"
helyzetben kell tartani.
21
Page 24 of 264

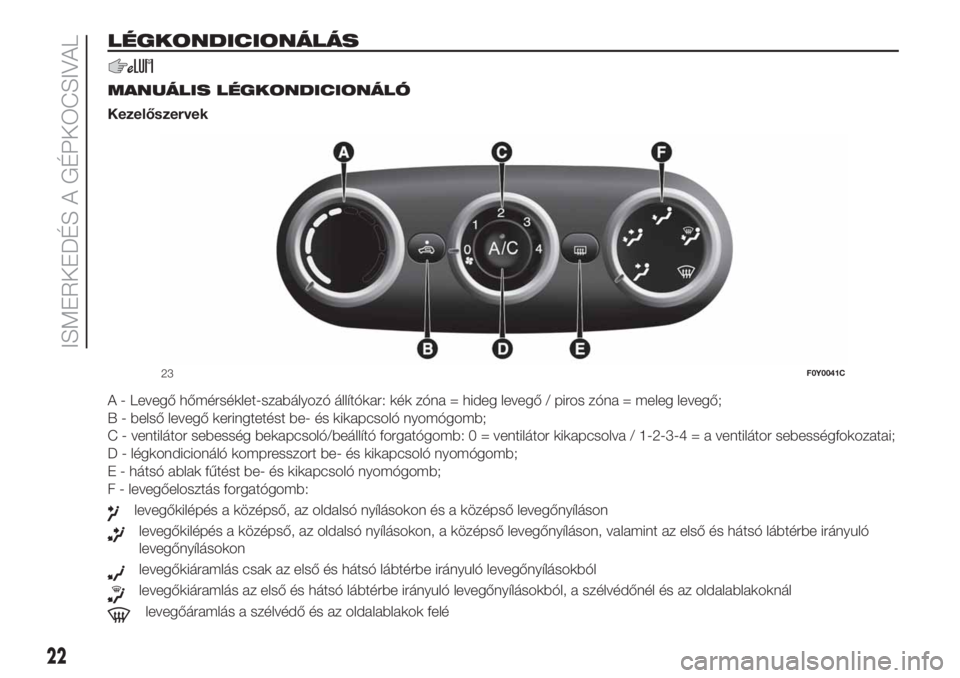

LÉGKONDICIONÁLÁS
.
MANUÁLIS LÉGKONDICIONÁLÓ
Kezelőszervek
A - Levegő hőmérséklet-szabályozó állítókar: kék zóna = hideg levegő / piros zóna = meleg levegő;
B - belső levegő keringtetést be- és kikapcsoló nyomógomb;
C - ventilátor sebesség bekapcsoló/beállító forgatógomb: 0 = ventilátor kikapcsolva / 1-2-3-4 = a ventilátor sebességfokozatai;
D - légkondicionáló kompresszort be- és kikapcsoló nyomógomb;
E - hátsó ablak fűtést be- és kikapcsoló nyomógomb;
F - levegőelosztás forgatógomb:
levegőkilépés a középső, az oldalsó nyílásokon és a középső levegőnyíláson
levegőkilépés a középső, az oldalsó nyílásokon, a középső levegőnyíláson, valamint az első és hátsó lábtérbe irányuló
levegőnyílásokon
levegőkiáramlás csak az első és hátsó lábtérbe irányuló levegőnyílásokból
levegőkiáramlás az első és hátsó lábtérbe irányuló levegőnyílásokból, a szélvédőnél és az oldalablakoknál
levegőáramlás a szélvédő és az oldalablakok felé
23F0Y0041C
22
ISMERKEDÉS A GÉPKOCSIVAL
Page 25 of 264

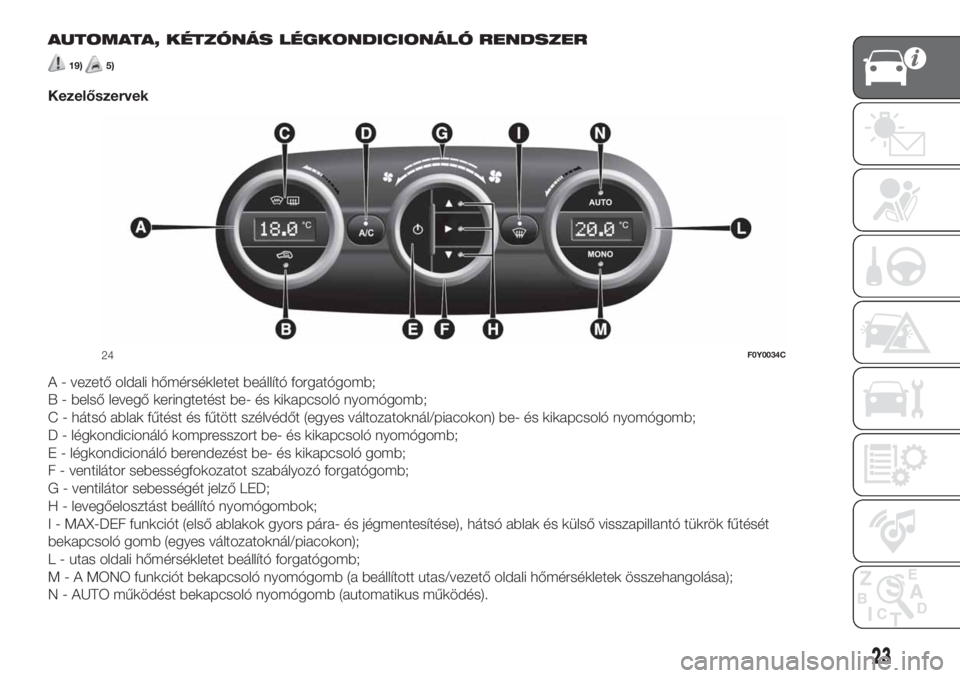

AUTOMATA, KÉTZÓNÁS LÉGKONDICIONÁLÓ RENDSZER
19)5)
Kezelőszervek
A - vezető oldali hőmérsékletet beállító forgatógomb;
B - belső levegő keringtetést be- és kikapcsoló nyomógomb;
C - hátsó ablak fűtést és fűtött szélvédőt (egyes változatoknál/piacokon) be- és kikapcsoló nyomógomb;
D - légkondicionáló kompresszort be- és kikapcsoló nyomógomb;
E - légkondicionáló berendezést be- és kikapcsoló gomb;
F - ventilátor sebességfokozatot szabályozó forgatógomb;
G - ventilátor sebességét jelző LED;
H - levegőelosztást beállító nyomógombok;
I - MAX-DEF funkciót (első ablakok gyors pára- és jégmentesítése), hátsó ablak és külső visszapillantó tükrök fűtését
bekapcsoló gomb (egyes változatoknál/piacokon);
L - utas oldali hőmérsékletet beállító forgatógomb;
M - A MONO funkciót bekapcsoló nyomógomb (a beállított utas/vezető oldali hőmérsékletek összehangolása);
N - AUTO működést bekapcsoló nyomógomb (automatikus működés).
24F0Y0034C
23
Page 26 of 264

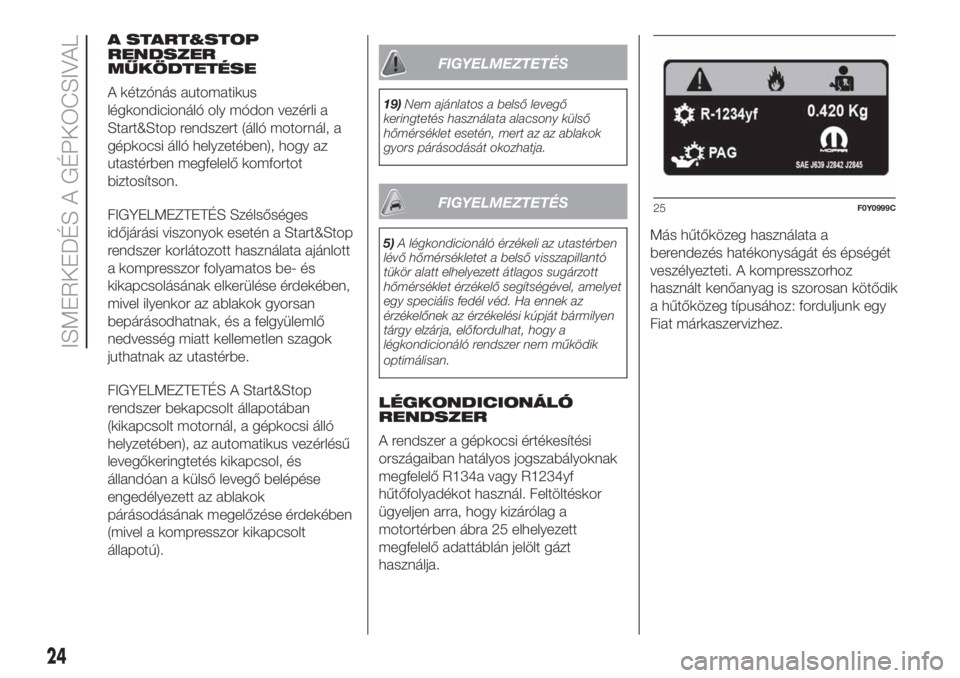

A START&STOP
RENDSZER
MŰKÖDTETÉSE
A kétzónás automatikus
légkondicionáló oly módon vezérli a
Start&Stop rendszert (álló motornál, a
gépkocsi álló helyzetében), hogy az
utastérben megfelelő komfortot
biztosítson.
FIGYELMEZTETÉS Szélsőséges
időjárási viszonyok esetén a Start&Stop
rendszer korlátozott használata ajánlott
a kompresszor folyamatos be- és
kikapcsolásának elkerülése érdekében,
mivel ilyenkor az ablakok gyorsan
bepárásodhatnak, és a felgyülemlő
nedvesség miatt kellemetlen szagok
juthatnak az utastérbe.
FIGYELMEZTETÉS A Start&Stop
rendszer bekapcsolt állapotában
(kikapcsolt motornál, a gépkocsi álló
helyzetében), az automatikus vezérlésű
levegőkeringtetés kikapcsol, és
állandóan a külső levegő belépése
engedélyezett az ablakok
párásodásának megelőzése érdekében
(mivel a kompresszor kikapcsolt
állapotú).
FIGYELMEZTETÉS
19)Nem ajánlatos a belső levegő
keringtetés használata alacsony külső
hőmérséklet esetén, mert az az ablakok
gyors párásodását okozhatja.
FIGYELMEZTETÉS
5)A légkondicionáló érzékeli az utastérben
lévő hőmérsékletet a belső visszapillantó
tükör alatt elhelyezett átlagos sugárzott
hőmérséklet érzékelő segítségével, amelyet
egy speciális fedél véd. Ha ennek az
érzékelőnek az érzékelési kúpját bármilyen
tárgy elzárja, előfordulhat, hogy a
légkondicionáló rendszer nem működik
optimálisan.
LÉGKONDICIONÁLÓ
RENDSZER
A rendszer a gépkocsi értékesítési
országaiban hatályos jogszabályoknak
megfelelő R134a vagy R1234yf
hűtőfolyadékot használ. Feltöltéskor
ügyeljen arra, hogy kizárólag a
motortérben ábra 25 elhelyezett
megfelelő adattáblán jelölt gázt
használja.Más hűtőközeg használata a
berendezés hatékonyságát és épségét
veszélyezteti. A kompresszorhoz
használt kenőanyag is szorosan kötődik
a hűtőközeg típusához: forduljunk egy
Fiat márkaszervizhez.
25F0Y0999C
24
ISMERKEDÉS A GÉPKOCSIVAL
Page 27 of 264

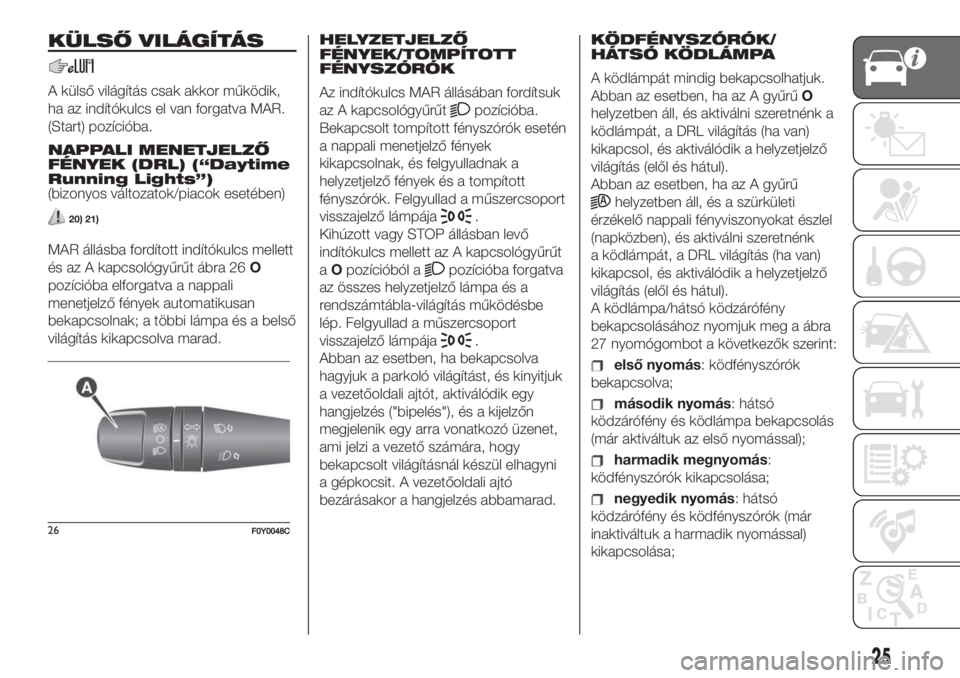

KÜLSŐ VILÁGÍTÁS
A külső világítás csak akkor működik,
ha az indítókulcs el van forgatva MAR.
(Start) pozícióba.
NAPPALI MENETJELZŐ
FÉNYEK (DRL) (“Daytime
Running Lights”)
(bizonyos változatok/piacok esetében)
20) 21)
MAR állásba fordított indítókulcs mellett
és az A kapcsológyűrűt ábra 26O
pozícióba elforgatva a nappali
menetjelző fények automatikusan
bekapcsolnak; a többi lámpa és a belső
világítás kikapcsolva marad.HELYZETJELZŐ
FÉNYEK/TOMPÍTOTT
FÉNYSZÓRÓK
Az indítókulcs MAR állásában fordítsuk
az A kapcsológyűrűt
pozícióba.
Bekapcsolt tompított fényszórók esetén
a nappali menetjelző fények
kikapcsolnak, és felgyulladnak a
helyzetjelző fények és a tompított
fényszórók. Felgyullad a műszercsoport
visszajelző lámpája
.
Kihúzott vagy STOP állásban levő
indítókulcs mellett az A kapcsológyűrűt
aOpozícióból a
pozícióba forgatva
az összes helyzetjelző lámpa és a
rendszámtábla-világítás működésbe
lép. Felgyullad a műszercsoport
visszajelző lámpája
.
Abban az esetben, ha bekapcsolva
hagyjuk a parkoló világítást, és kinyitjuk
a vezetőoldali ajtót, aktiválódik egy
hangjelzés ("bipelés"), és a kijelzőn
megjelenik egy arra vonatkozó üzenet,
ami jelzi a vezető számára, hogy
bekapcsolt világításnál készül elhagyni
a gépkocsit. A vezetőoldali ajtó
bezárásakor a hangjelzés abbamarad.KÖDFÉNYSZÓRÓK/
HÁTSÓ KÖDLÁMPA
A ködlámpát mindig bekapcsolhatjuk.
Abban az esetben, ha az A gyűrűO
helyzetben áll, és aktiválni szeretnénk a
ködlámpát, a DRL világítás (ha van)
kikapcsol, és aktiválódik a helyzetjelző
világítás (elől és hátul).
Abban az esetben, ha az A gyűrű
helyzetben áll, és a szürkületi
érzékelő nappali fényviszonyokat észlel
(napközben), és aktiválni szeretnénk
a ködlámpát, a DRL világítás (ha van)
kikapcsol, és aktiválódik a helyzetjelző
világítás (elől és hátul).
A ködlámpa/hátsó ködzárófény
bekapcsolásához nyomjuk meg a ábra
27 nyomógombot a következők szerint:
első nyomás: ködfényszórók
bekapcsolva;
második nyomás: hátsó
ködzárófény és ködlámpa bekapcsolás
(már aktiváltuk az első nyomással);
harmadik megnyomás:
ködfényszórók kikapcsolása;
negyedik nyomás: hátsó
ködzárófény és ködfényszórók (már
inaktiváltuk a harmadik nyomással)
kikapcsolása;
25
"&99;U;;W^’
Page 28 of 264

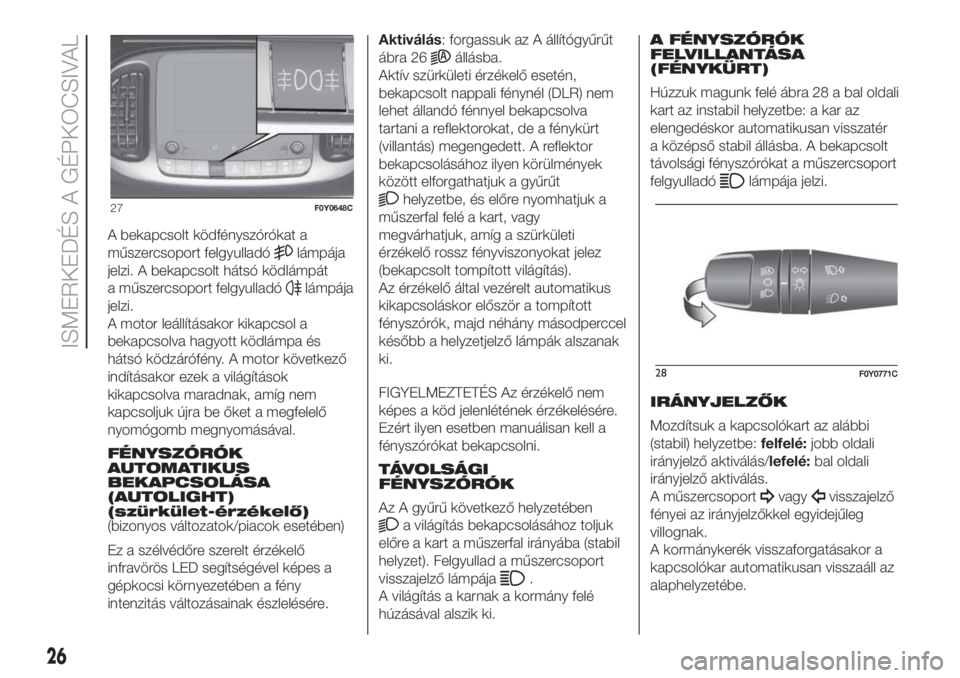

A bekapcsolt ködfényszórókat a
műszercsoport felgyulladó
lámpája
jelzi. A bekapcsolt hátsó ködlámpát
a műszercsoport felgyulladó
lámpája
jelzi.
A motor leállításakor kikapcsol a
bekapcsolva hagyott ködlámpa és
hátsó ködzárófény. A motor következő
indításakor ezek a világítások
kikapcsolva maradnak, amíg nem
kapcsoljuk újra be őket a megfelelő
nyomógomb megnyomásával.
FÉNYSZÓRÓK
AUTOMATIKUS
BEKAPCSOLÁSA
(AUTOLIGHT)
(szürkület-érzékelő)
(bizonyos változatok/piacok esetében)
Ez a szélvédőre szerelt érzékelő
infravörös LED segítségével képes a
gépkocsi környezetében a fény
intenzitás változásainak észlelésére.Aktiválás: forgassuk az A állítógyűrűt
ábra 26
állásba.
Aktív szürkületi érzékelő esetén,
bekapcsolt nappali fénynél (DLR) nem
lehet állandó fénnyel bekapcsolva
tartani a reflektorokat, de a fénykürt
(villantás) megengedett. A reflektor
bekapcsolásához ilyen körülmények
között elforgathatjuk a gyűrűt
helyzetbe, és előre nyomhatjuk a
műszerfal felé a kart, vagy
megvárhatjuk, amíg a szürkületi
érzékelő rossz fényviszonyokat jelez
(bekapcsolt tompított világítás).
Az érzékelő által vezérelt automatikus
kikapcsoláskor először a tompított
fényszórók, majd néhány másodperccel
később a helyzetjelző lámpák alszanak
ki.
FIGYELMEZTETÉS Az érzékelő nem
képes a köd jelenlétének érzékelésére.
Ezért ilyen esetben manuálisan kell a
fényszórókat bekapcsolni.
TÁVOLSÁGI
FÉNYSZÓRÓK
Az A gyűrű következő helyzetében
a világítás bekapcsolásához toljuk
előre a kart a műszerfal irányába (stabil
helyzet). Felgyullad a műszercsoport
visszajelző lámpája
.
A világítás a karnak a kormány felé
húzásával alszik ki.A FÉNYSZÓRÓK
FELVILLANTÁSA
(FÉNYKÜRT)
Húzzuk magunk felé ábra 28 a bal oldali
kart az instabil helyzetbe: a kar az
elengedéskor automatikusan visszatér
a középső stabil állásba. A bekapcsolt
távolsági fényszórókat a műszercsoport
felgyulladó
lámpája jelzi.
IRÁNYJELZŐK
Mozdítsuk a kapcsolókart az alábbi
(stabil) helyzetbe:felfelé:jobb oldali
irányjelző aktiválás/lefelé:bal oldali
irányjelző aktiválás.
A műszercsoport
vagyvisszajelző
fényei az irányjelzőkkel egyidejűleg
villognak.
A kormánykerék visszaforgatásakor a
kapcsolókar automatikusan visszaáll az
alaphelyzetébe.
27F0Y0648C
26
ISMERKEDÉS A GÉPKOCSIVAL
"(99;U;ZZY’
Page 29 of 264

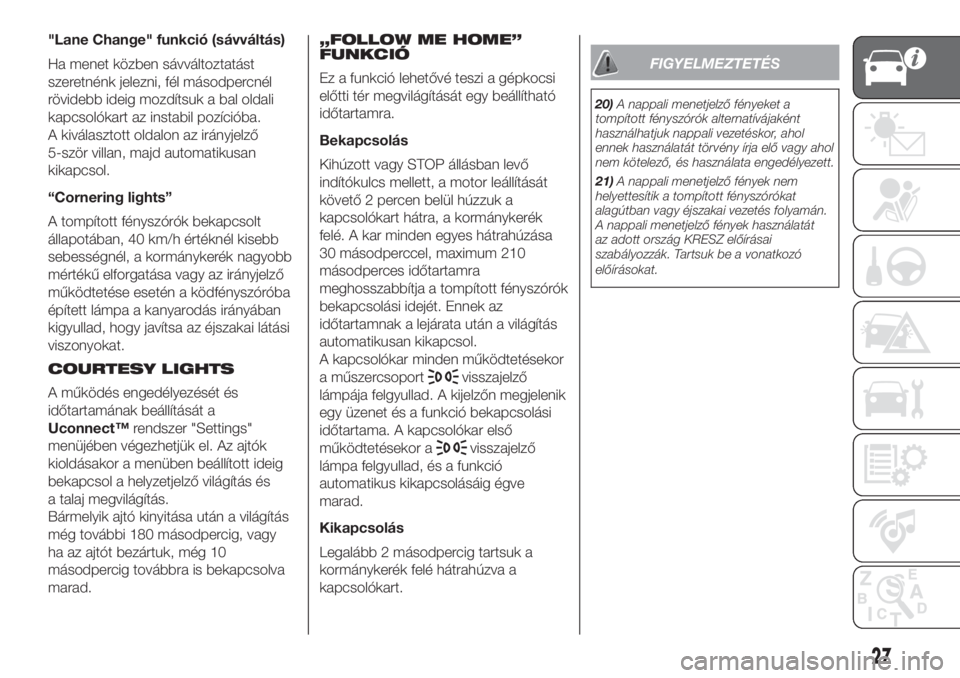

"Lane Change" funkció (sávváltás)
Ha menet közben sávváltoztatást
szeretnénk jelezni, fél másodpercnél
rövidebb ideig mozdítsuk a bal oldali
kapcsolókart az instabil pozícióba.
A kiválasztott oldalon az irányjelző
5-ször villan, majd automatikusan
kikapcsol.
“Cornering lights”
A tompított fényszórók bekapcsolt
állapotában, 40 km/h értéknél kisebb
sebességnél, a kormánykerék nagyobb
mértékű elforgatása vagy az irányjelző
működtetése esetén a ködfényszóróba
épített lámpa a kanyarodás irányában
kigyullad, hogy javítsa az éjszakai látási
viszonyokat.
COURTESY LIGHTS
A működés engedélyezését és
időtartamának beállítását a
Uconnect™rendszer "Settings"
menüjében végezhetjük el. Az ajtók
kioldásakor a menüben beállított ideig
bekapcsol a helyzetjelző világítás és
a talaj megvilágítás.
Bármelyik ajtó kinyitása után a világítás
még további 180 másodpercig, vagy
ha az ajtót bezártuk, még 10
másodpercig továbbra is bekapcsolva
marad.„FOLLOW ME HOME”
FUNKCIÓ
Ez a funkció lehetővé teszi a gépkocsi
előtti tér megvilágítását egy beállítható
időtartamra.
Bekapcsolás
Kihúzott vagy STOP állásban levő
indítókulcs mellett, a motor leállítását
követő 2 percen belül húzzuk a
kapcsolókart hátra, a kormánykerék
felé. A kar minden egyes hátrahúzása
30 másodperccel, maximum 210
másodperces időtartamra
meghosszabbítja a tompított fényszórók
bekapcsolási idejét. Ennek az
időtartamnak a lejárata után a világítás
automatikusan kikapcsol.
A kapcsolókar minden működtetésekor
a műszercsoport
visszajelző
lámpája felgyullad. A kijelzőn megjelenik
egy üzenet és a funkció bekapcsolási
időtartama. A kapcsolókar első
működtetésekor a
visszajelző
lámpa felgyullad, és a funkció
automatikus kikapcsolásáig égve
marad.
Kikapcsolás
Legalább 2 másodpercig tartsuk a
kormánykerék felé hátrahúzva a
kapcsolókart.
FIGYELMEZTETÉS
20)A nappali menetjelző fényeket a
tompított fényszórók alternatívájaként
használhatjuk nappali vezetéskor, ahol
ennek használatát törvény írja elő vagy ahol
nem kötelező, és használata engedélyezett.
21)A nappali menetjelző fények nem
helyettesítik a tompított fényszórókat
alagútban vagy éjszakai vezetés folyamán.
A nappali menetjelző fények használatát
az adott ország KRESZ előírásai
szabályozzák. Tartsuk be a vonatkozó
előírásokat.
27
Page 30 of 264
BELSŐ VILÁGÍTÁS
ELÜLSŐ
MENNYEZETVILÁGÍTÁS
A mennyezetvilágítás az A kapcsoló
ábra 29 működtetésére felgyullad vagy
kialszik.
Az A kapcsoló állásai:
középső pozíció:aCésElámpák
az ajtók nyitásakor/becsukásakor
felgyulladnak/kialszanak;
a kapcsoló bal felének
megnyomására (OFF pozíció):aCésE
lámpák mindig kikapcsolt állapotban
maradnak;
a kapcsoló jobb felének
megnyomására (
pozíció):aCésE
lámpák mindig bekapcsolt állapotban
maradnak;A lámpák bekapcsolása/kikapcsolása
fokozatosan és időzítve megy végbe
a járműbe történő beszálláskor és
az abból történő kiszálláskor.
SZÉLVÉDŐ- ÉS
HÁTSÓ
ABLAKTÖRLŐ
SZÉLVÉDŐTÖRLŐ /
MOSÓ
6) 7)
Ez a funkció csak az indítókulcs MAR
állásában működtethető.
Az A kapcsológyűrű ábra 30 öt
különböző pozícióba állítható:
szélvédőtörlő kikapcsolva
Állandó szakaszos működés 10
másodperces időközökkel.
Az előzőnél "gyorsabb szakaszos"
működés (a sebesség
függvényében)
LOfolyamatos lassú törlés
HIfolyamatos gyors törlés
29F0Y0098C
30F0Y0608C
28
ISMERKEDÉS A GÉPKOCSIVAL
