FIAT 500L LIVING 2018 Knjižica za upotrebu i održavanje (in Serbian)
Manufacturer: FIAT, Model Year: 2018, Model line: 500L LIVING, Model: FIAT 500L LIVING 2018Pages: 264, PDF Size: 4.69 MB

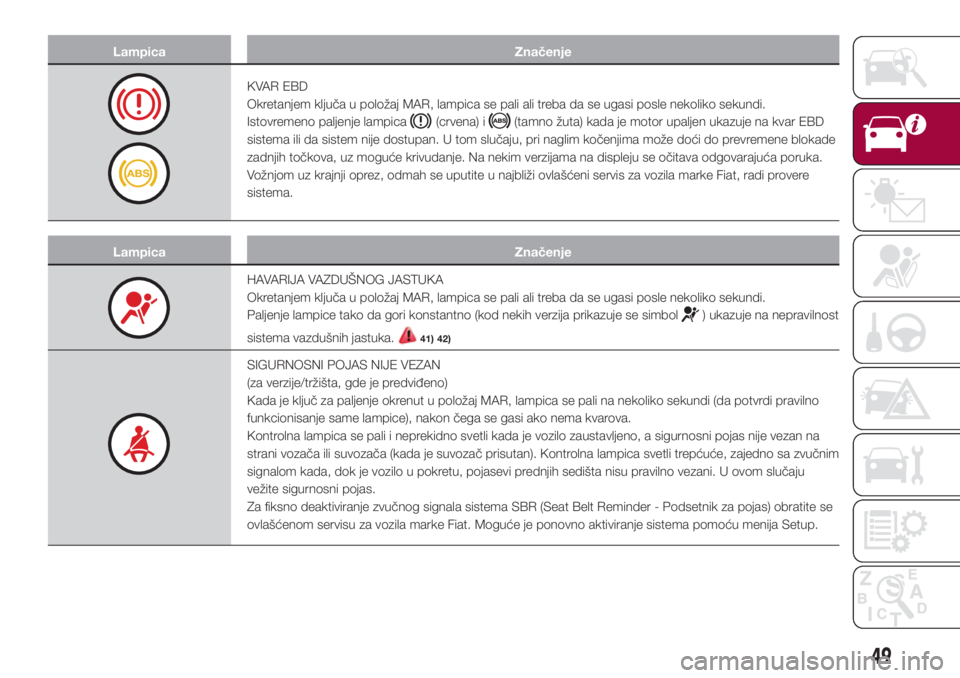

Page 51 of 264

Lampica Značenje
KVAR EBD
Okretanjem ključa u položaj MAR, lampica se pali ali treba da se ugasi posle nekoliko sekundi.
Istovremeno paljenje lampica
(crvena) i(tamno žuta) kada je motor upaljen ukazuje na kvar EBD
sistema ili da sistem nije dostupan. U tom slučaju, pri naglim kočenjima može doći do prevremene blokade
zadnjih točkova, uz moguće krivudanje. Na nekim verzijama na displeju se očitava odgovarajuća poruka.
Vožnjom uz krajnji oprez, odmah se uputite u najbliži ovlašćeni servis za vozila marke Fiat, radi provere
sistema.
Lampica Značenje
HAVARIJA VAZDUŠNOG JASTUKA
Okretanjem ključa u položaj MAR, lampica se pali ali treba da se ugasi posle nekoliko sekundi.
Paljenje lampice tako da gori konstantno (kod nekih verzija prikazuje se simbol
) ukazuje na nepravilnost
sistema vazdušnih jastuka.
41) 42)
SIGURNOSNI POJAS NIJE VEZAN
(za verzije/tržišta, gde je predviđeno)
Kada je ključ za paljenje okrenut u položaj MAR, lampica se pali na nekoliko sekundi (da potvrdi pravilno
funkcionisanje same lampice), nakon čega se gasi ako nema kvarova.
Kontrolna lampica se pali i neprekidno svetli kada je vozilo zaustavljeno, a sigurnosni pojas nije vezan na
strani vozača ili suvozača (kada je suvozač prisutan). Kontrolna lampica svetli trepćuće, zajedno sa zvučnim
signalom kada, dok je vozilo u pokretu, pojasevi prednjih sedišta nisu pravilno vezani. U ovom slučaju
vežite sigurnosni pojas.
Za fiksno deaktiviranje zvučnog signala sistema SBR (Seat Belt Reminder - Podsetnik za pojas) obratite se
ovlašćenom servisu za vozila marke Fiat. Moguće je ponovno aktiviranje sistema pomoću menija Setup.
49

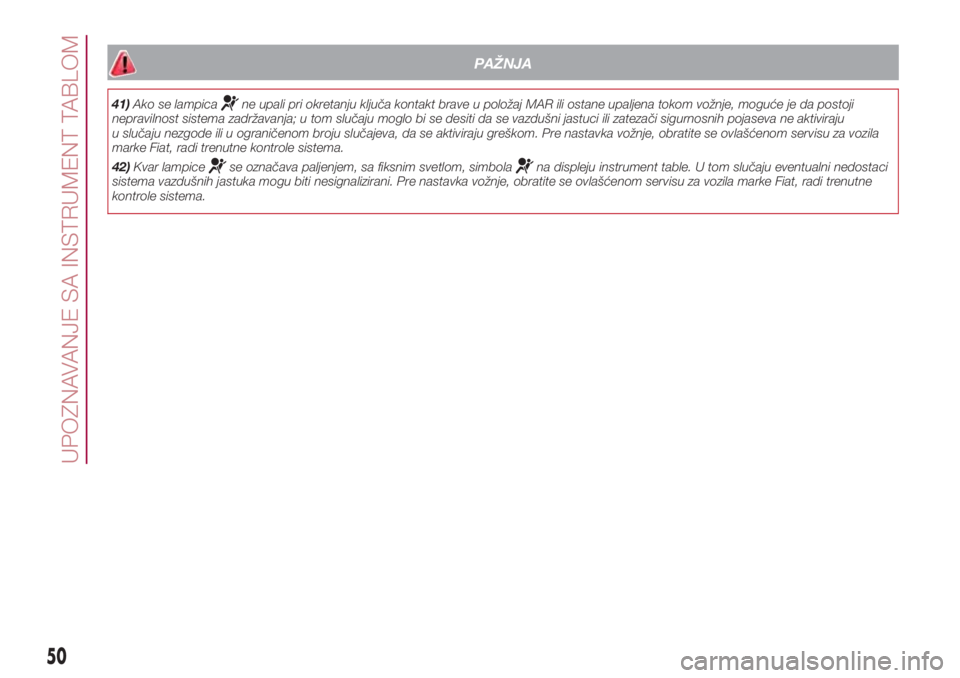

Page 52 of 264

PAŽNJA
41)Ako se lampicane upali pri okretanju ključa kontakt brave u položaj MAR ili ostane upaljena tokom vožnje, moguće je da postoji
nepravilnost sistema zadržavanja; u tom slučaju moglo bi se desiti da se vazdušni jastuci ili zatezači sigurnosnih pojaseva ne aktiviraju
u slučaju nezgode ili u ograničenom broju slučajeva, da se aktiviraju greškom. Pre nastavka vožnje, obratite se ovlašćenom servisu za vozila
marke Fiat, radi trenutne kontrole sistema.
42)Kvar lampice
se označava paljenjem, sa fiksnim svetlom, simbolana displeju instrument table. U tom slučaju eventualni nedostaci
sistema vazdušnih jastuka mogu biti nesignalizirani. Pre nastavka vožnje, obratite se ovlašćenom servisu za vozila marke Fiat, radi trenutne
kontrole sistema.
50
UPOZNAVANJE SA INSTRUMENT TABLOM

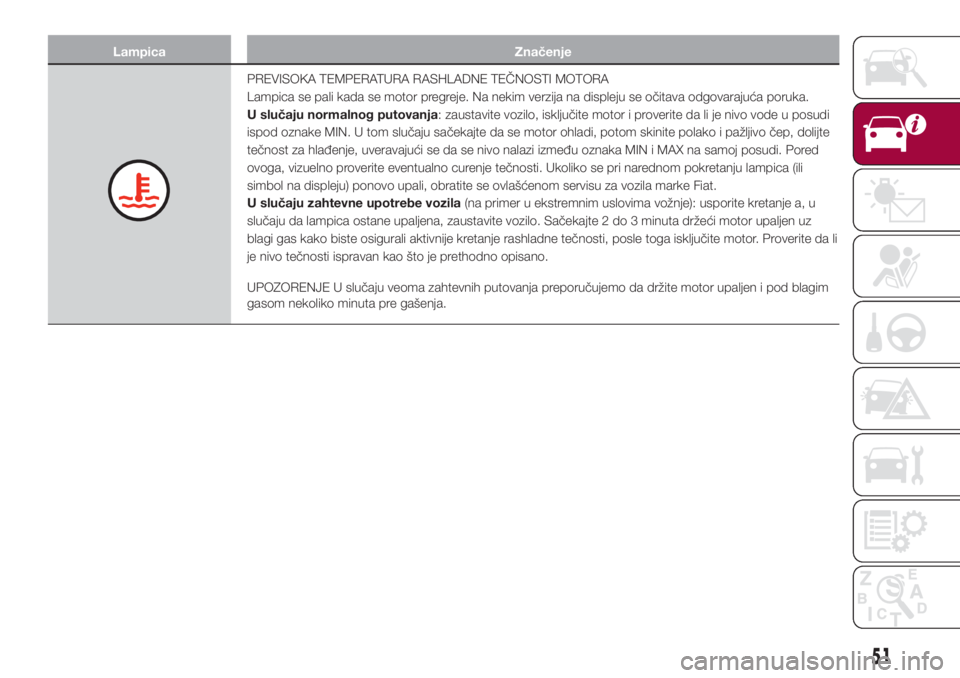

Page 53 of 264

Lampica Značenje
PREVISOKA TEMPERATURA RASHLADNE TEČNOSTI MOTORA
Lampica se pali kada se motor pregreje. Na nekim verzija na displeju se očitava odgovarajuća poruka.
U slučaju normalnog putovanja: zaustavite vozilo, isključite motor i proverite da li je nivo vode u posudi
ispod oznake MIN. U tom slučaju sačekajte da se motor ohladi, potom skinite polako i pažljivo čep, dolijte
tečnost za hlađenje, uveravajući se da se nivo nalazi između oznaka MIN i MAX na samoj posudi. Pored
ovoga, vizuelno proverite eventualno curenje tečnosti. Ukoliko se pri narednom pokretanju lampica (ili
simbol na displeju) ponovo upali, obratite se ovlašćenom servisu za vozila marke Fiat.
U slučaju zahtevne upotrebe vozila(na primer u ekstremnim uslovima vožnje): usporite kretanje a, u
slučaju da lampica ostane upaljena, zaustavite vozilo. Sačekajte 2 do 3 minuta držeći motor upaljen uz
blagi gas kako biste osigurali aktivnije kretanje rashladne tečnosti, posle toga isključite motor. Proverite da li
je nivo tečnosti ispravan kao što je prethodno opisano.
UPOZORENJE U slučaju veoma zahtevnih putovanja preporučujemo da držite motor upaljen i pod blagim
gasom nekoliko minuta pre gašenja.
51

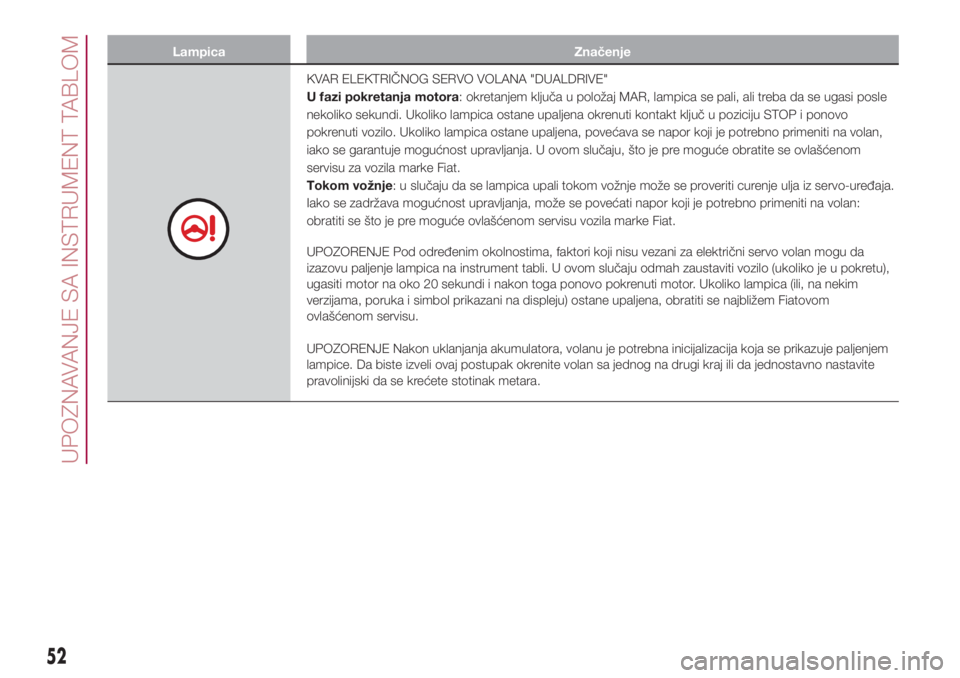

Page 54 of 264

Lampica Značenje
KVAR ELEKTRIČNOG SERVO VOLANA "DUALDRIVE"
U fazi pokretanja motora: okretanjem ključa u položaj MAR, lampica se pali, ali treba da se ugasi posle
nekoliko sekundi. Ukoliko lampica ostane upaljena okrenuti kontakt ključ u poziciju STOP i ponovo
pokrenuti vozilo. Ukoliko lampica ostane upaljena, povećava se napor koji je potrebno primeniti na volan,
iako se garantuje mogućnost upravljanja. U ovom slučaju, što je pre moguće obratite se ovlašćenom
servisu za vozila marke Fiat.
Tokom vožnje: u slučaju da se lampica upali tokom vožnje može se proveriti curenje ulja iz servo-uređaja.
Iako se zadržava mogućnost upravljanja, može se povećati napor koji je potrebno primeniti na volan:
obratiti se što je pre moguće ovlašćenom servisu vozila marke Fiat.
UPOZORENJE Pod određenim okolnostima, faktori koji nisu vezani za električni servo volan mogu da
izazovu paljenje lampica na instrument tabli. U ovom slučaju odmah zaustaviti vozilo (ukoliko je u pokretu),
ugasiti motor na oko 20 sekundi i nakon toga ponovo pokrenuti motor. Ukoliko lampica (ili, na nekim
verzijama, poruka i simbol prikazani na displeju) ostane upaljena, obratiti se najbližem Fiatovom
ovlašćenom servisu.
UPOZORENJE Nakon uklanjanja akumulatora, volanu je potrebna inicijalizacija koja se prikazuje paljenjem
lampice. Da biste izveli ovaj postupak okrenite volan sa jednog na drugi kraj ili da jednostavno nastavite
pravolinijski da se krećete stotinak metara.
52
UPOZNAVANJE SA INSTRUMENT TABLOM

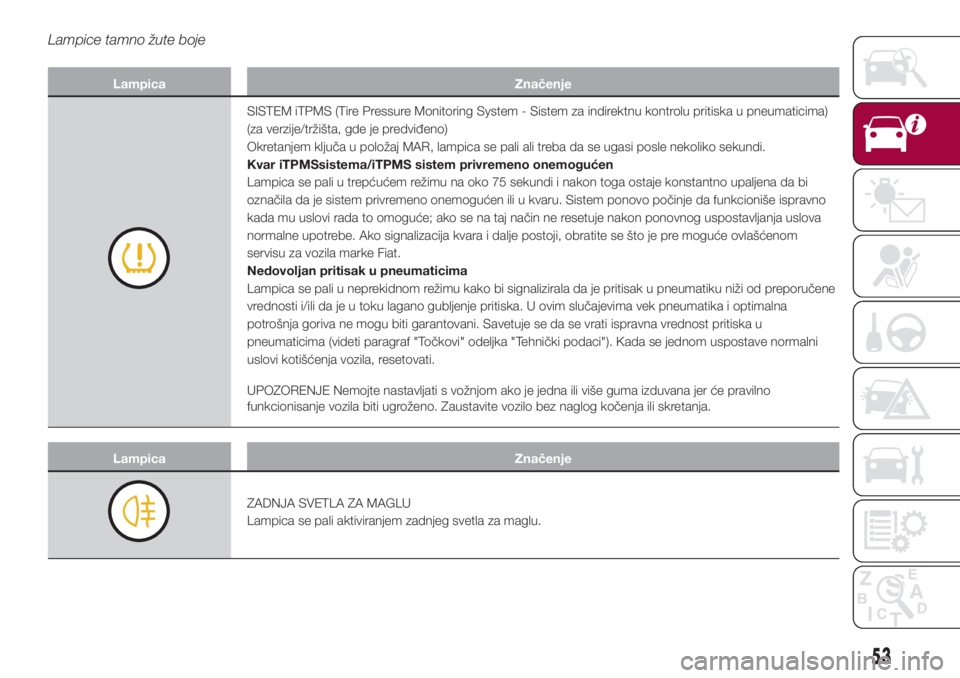

Page 55 of 264

Lampice tamno žute boje
Lampica Značenje
SISTEM iTPMS (Tire Pressure Monitoring System - Sistem za indirektnu kontrolu pritiska u pneumaticima)
(za verzije/tržišta, gde je predviđeno)
Okretanjem ključa u položaj MAR, lampica se pali ali treba da se ugasi posle nekoliko sekundi.
Kvar iTPMSsistema/iTPMS sistem privremeno onemogućen
Lampica se pali u trepćućem režimu na oko 75 sekundi i nakon toga ostaje konstantno upaljena da bi
označila da je sistem privremeno onemogućen ili u kvaru. Sistem ponovo počinje da funkcioniše ispravno
kada mu uslovi rada to omoguće; ako se na taj način ne resetuje nakon ponovnog uspostavljanja uslova
normalne upotrebe. Ako signalizacija kvara i dalje postoji, obratite se što je pre moguće ovlašćenom
servisu za vozila marke Fiat.
Nedovoljan pritisak u pneumaticima
Lampica se pali u neprekidnom režimu kako bi signalizirala da je pritisak u pneumatiku niži od preporučene
vrednosti i/ili da je u toku lagano gubljenje pritiska. U ovim slučajevima vek pneumatika i optimalna
potrošnja goriva ne mogu biti garantovani. Savetuje se da se vrati ispravna vrednost pritiska u
pneumaticima (videti paragraf "Točkovi" odeljka "Tehnički podaci"). Kada se jednom uspostave normalni
uslovi kotišćenja vozila, resetovati.
UPOZORENJE Nemojte nastavljati s vožnjom ako je jedna ili više guma izduvana jer će pravilno
funkcionisanje vozila biti ugroženo. Zaustavite vozilo bez naglog kočenja ili skretanja.
Lampica Značenje
ZADNJA SVETLA ZA MAGLU
Lampica se pali aktiviranjem zadnjeg svetla za maglu.
53

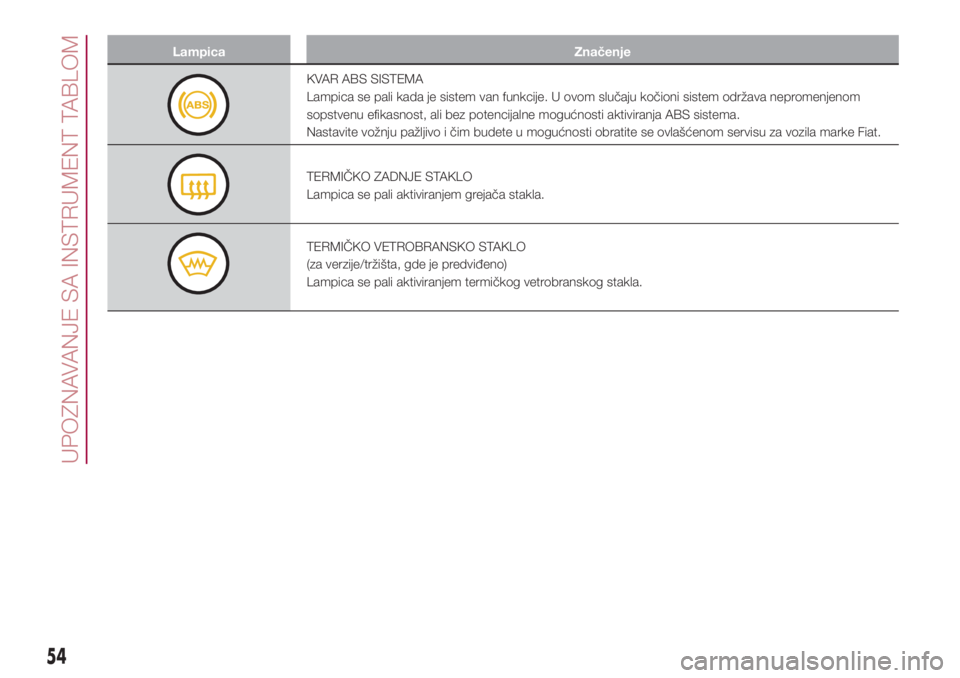

Page 56 of 264

Lampica Značenje
KVAR ABS SISTEMA
Lampica se pali kada je sistem van funkcije. U ovom slučaju kočioni sistem održava nepromenjenom
sopstvenu efikasnost, ali bez potencijalne mogućnosti aktiviranja ABS sistema.
Nastavite vožnju pažljivo i čim budete u mogućnosti obratite se ovlašćenom servisu za vozila marke Fiat.
TERMIČKO ZADNJE STAKLO
Lampica se pali aktiviranjem grejača stakla.
TERMIČKO VETROBRANSKO STAKLO
(za verzije/tržišta, gde je predviđeno)
Lampica se pali aktiviranjem termičkog vetrobranskog stakla.
54
UPOZNAVANJE SA INSTRUMENT TABLOM

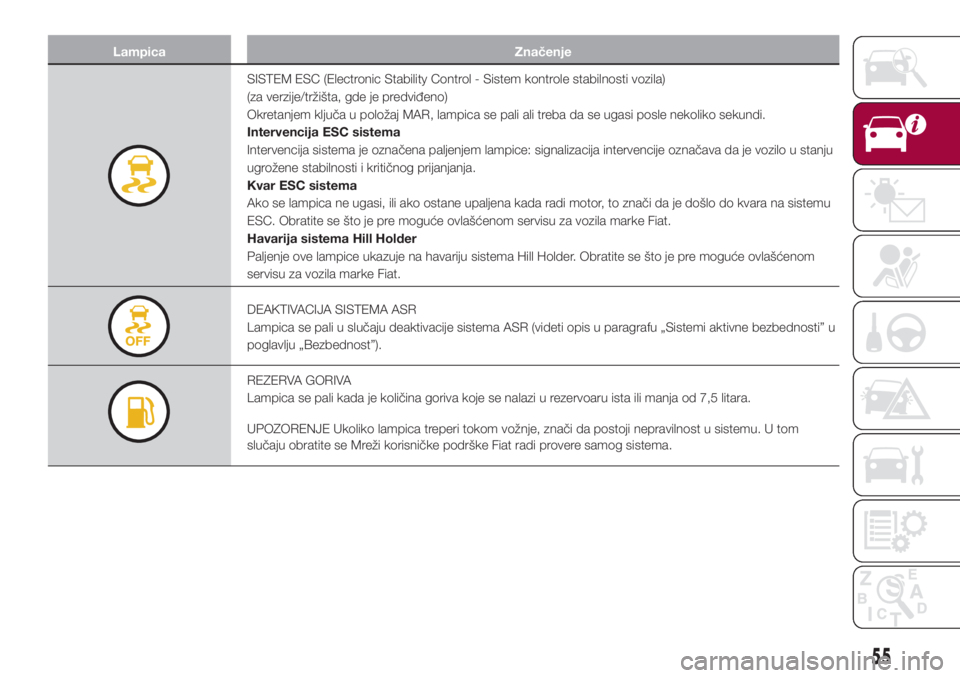

Page 57 of 264

Lampica Značenje
SISTEM ESC (Electronic Stability Control - Sistem kontrole stabilnosti vozila)
(za verzije/tržišta, gde je predviđeno)
Okretanjem ključa u položaj MAR, lampica se pali ali treba da se ugasi posle nekoliko sekundi.
Intervencija ESC sistema
Intervencija sistema je označena paljenjem lampice: signalizacija intervencije označava da je vozilo u stanju
ugrožene stabilnosti i kritičnog prijanjanja.
Kvar ESC sistema
Ako se lampica ne ugasi, ili ako ostane upaljena kada radi motor, to znači da je došlo do kvara na sistemu
ESC. Obratite se što je pre moguće ovlašćenom servisu za vozila marke Fiat.
Havarija sistema Hill Holder
Paljenje ove lampice ukazuje na havariju sistema Hill Holder. Obratite se što je pre moguće ovlašćenom
servisu za vozila marke Fiat.
DEAKTIVACIJA SISTEMA ASR
Lampica se pali u slučaju deaktivacije sistema ASR (videti opis u paragrafu „Sistemi aktivne bezbednosti” u
poglavlju „Bezbednost”).
REZERVA GORIVA
Lampica se pali kada je količina goriva koje se nalazi u rezervoaru ista ili manja od 7,5 litara.
UPOZORENJE Ukoliko lampica treperi tokom vožnje, znači da postoji nepravilnost u sistemu. U tom
slučaju obratite se Mreži korisničke podrške Fiat radi provere samog sistema.
55

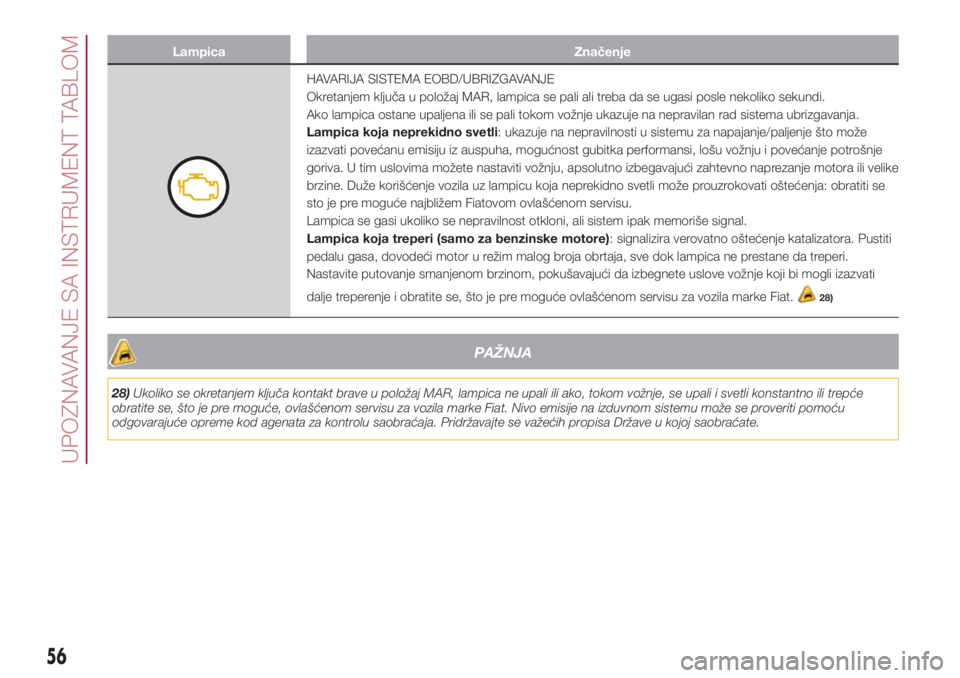

Page 58 of 264

Lampica Značenje
HAVARIJA SISTEMA EOBD/UBRIZGAVANJE
Okretanjem ključa u položaj MAR, lampica se pali ali treba da se ugasi posle nekoliko sekundi.
Ako lampica ostane upaljena ili se pali tokom vožnje ukazuje na nepravilan rad sistema ubrizgavanja.
Lampica koja neprekidno svetli: ukazuje na nepravilnosti u sistemu za napajanje/paljenje što može
izazvati povećanu emisiju iz auspuha, mogućnost gubitka performansi, lošu vožnju i povećanje potrošnje
goriva. U tim uslovima možete nastaviti vožnju, apsolutno izbegavajući zahtevno naprezanje motora ili velike
brzine. Duže korišćenje vozila uz lampicu koja neprekidno svetli može prouzrokovati oštećenja: obratiti se
sto je pre moguće najbližem Fiatovom ovlašćenom servisu.
Lampica se gasi ukoliko se nepravilnost otkloni, ali sistem ipak memoriše signal.
Lampica koja treperi (samo za benzinske motore): signalizira verovatno oštećenje katalizatora. Pustiti
pedalu gasa, dovodeći motor u režim malog broja obrtaja, sve dok lampica ne prestane da treperi.
Nastavite putovanje smanjenom brzinom, pokušavajući da izbegnete uslove vožnje koji bi mogli izazvati
dalje treperenje i obratite se, što je pre moguće ovlašćenom servisu za vozila marke Fiat.
28)
PAŽNJA
28)Ukoliko se okretanjem ključa kontakt brave u položaj MAR, lampica ne upali ili ako, tokom vožnje, se upali i svetli konstantno ili trepće
obratite se, što je pre moguće, ovlašćenom servisu za vozila marke Fiat. Nivo emisije na izduvnom sistemu može se proveriti pomoću
odgovarajuće opreme kod agenata za kontrolu saobraćaja. Pridržavajte se važećih propisa Države u kojoj saobraćate.
56
UPOZNAVANJE SA INSTRUMENT TABLOM
Page 59 of 264

Lampica Značenje
DEAKTIVACIJA SISTEMA CITY BRAKE CONTROL - "Collision Mitigation"
(za verzije/tržišta, gde je predviđeno)
Ova lampica se pali kada vozač isključi sistem City Brake Control - „Collision Mitigation” ili kada se
automatski isključi usled privremenog kvara na sistemu. Obratite se što je pre moguće ovlašćenom servisu
za vozila marke Fiat.
PRED-ZAGREVANJE SVEĆICA (dizel verzije)
Okretanjem ključa u položaj MAR pali se lampica i gasi se kada grejači dostignu predviđenu temperaturu.
Motor se može upaliti odmah nakon gašenja lampice.
UPOZORENJE Kod umerenih ili visokih temperatura ambijenta, paljenje lampice je jedva primetno.
Havarija predzagrevanja grejača
Treptanje lampice označava kvar na uređaju za pred-zagrevanje svećica. Obratite se što je pre moguće
ovlašćenom servisu za vozila marke Fiat.
REZERVA GORIVA LPG (verzije LPG)
(za verzije/tržišta, gde je predviđeno)
Lampica se pali kada preostala količina LPG-a u rezervoaru bude ispod 1/5 kapaciteta rezervoara. Na
nekim verzijama na displeju se očitava odgovarajuća poruka.
REZERVA GORIVA METAN (verzije Natural Power)
(za verzije/tržišta, gde je predviđeno)
Lampica se pali kada je preostala količina Metana u rezervoaru ispod 1/5 kapaciteta rezervoara. Na nekim
verzijama na displeju se očitava odgovarajuća poruka.
57
Page 60 of 264

Zelene lampice
Lampica Značenje
POGON NA BENZIN (verzije LPG ili Natural Power)
Lampica se pali u slučaju da je potrošen LPG (verzije LPG) ili metan (verzije Natural Power). U ovim
slučajevima automatski se prelazi na rad na benzin. Na nekim verzijama na displeju se očitava
odgovarajuća poruka.
POZICIONA I KRATKA SVETLA / FOLLOW ME HOME
Lampica se pali aktiviranjem pozicionih ili kratkih svetala.
Follow me home: lampica se pali kada se koristi ovaj uređaj. Na displeju se osim toga prikazuje i trajanje
(izraženo u sekundama) podešeno za funkciju.
SVETLA ZA MAGLU
Lampica se pali aktiviranjem prednjih svetala za maglu.
POKAZIVAČ PRAVCA LEVI
Lampica se pali kada se ručica komande pokazivača pravca pomeri prema dole ili, zajedno sa desnim
pokazivačem, kada se pritisne taster svetala upozorenja.
POKAZIVAČ PRAVCA DESNI
Lampica se pali kada se ručica komande pokazivača pravca pomeri prema gore ili, zajedno sa levim
pokazivačem, kada se pritisne taster svetala upozorenja.
AUTOMATSKO GAŠENJE MOTORA (verzije koje imaju sistem Start&Stop)
Lampica se pali kada dođe do automatskog gašenja motora usled intervencije sistema Start&Stop.
58
