FIAT 500L LIVING 2018 Knjižica za upotrebu i održavanje (in Serbian)

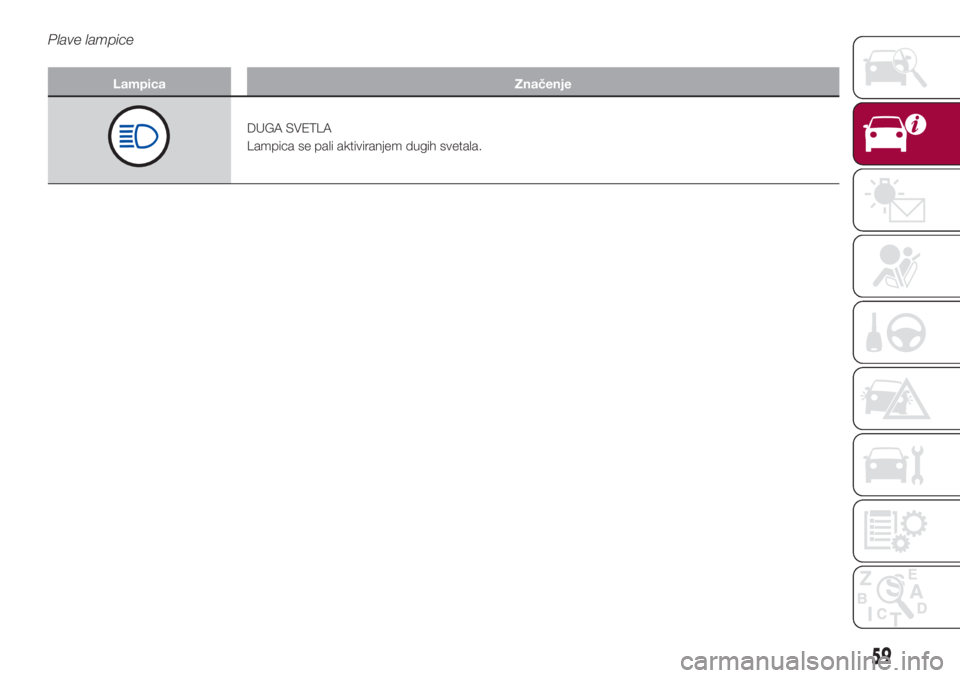

Plave lampice
Lampica Značenje
DUGA SVETLA
Lampica se pali aktiviranjem dugih svetala.
59

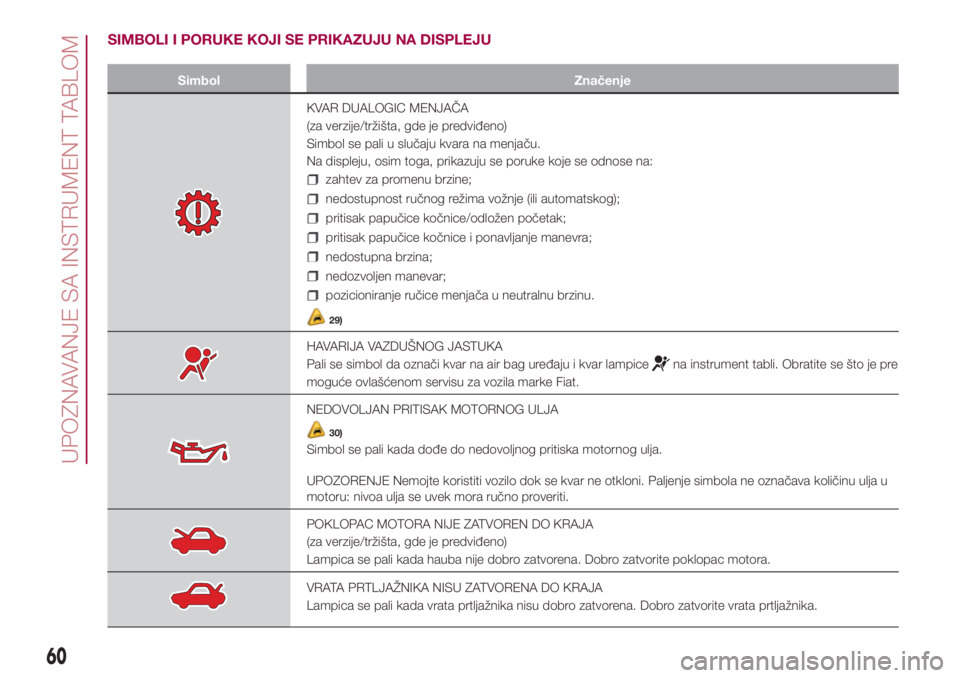

SIMBOLI I PORUKE KOJI SE PRIKAZUJU NA DISPLEJU
Simbol Značenje
KVAR DUALOGIC MENJAČA
(za verzije/tržišta, gde je predviđeno)
Simbol se pali u slučaju kvara na menjaču.
Na displeju, osim toga, prikazuju se poruke koje se odnose na:
zahtev za promenu brzine;
nedostupnost ručnog režima vožnje (ili automatskog);
pritisak papučice kočnice/odložen početak;
pritisak papučice kočnice i ponavljanje manevra;
nedostupna brzina;
nedozvoljen manevar;
pozicioniranje ručice menjača u neutralnu brzinu.
29)
HAVARIJA VAZDUŠNOG JASTUKA
Pali se simbol da označi kvar na air bag uređaju i kvar lampice
na instrument tabli. Obratite se što je pre
moguće ovlašćenom servisu za vozila marke Fiat.
NEDOVOLJAN PRITISAK MOTORNOG ULJA
30)
Simbol se pali kada dođe do nedovoljnog pritiska motornog ulja.
UPOZORENJE Nemojte koristiti vozilo dok se kvar ne otkloni. Paljenje simbola ne označava količinu ulja u
motoru: nivoa ulja se uvek mora ručno proveriti.
POKLOPAC MOTORA NIJE ZATVOREN DO KRAJA
(za verzije/tržišta, gde je predviđeno)
Lampica se pali kada hauba nije dobro zatvorena. Dobro zatvorite poklopac motora.
VRATA PRTLJAŽNIKA NISU ZATVORENA DO KRAJA
Lampica se pali kada vrata prtljažnika nisu dobro zatvorena. Dobro zatvorite vrata prtljažnika.
60
UPOZNAVANJE SA INSTRUMENT TABLOM

Simbol Značenje

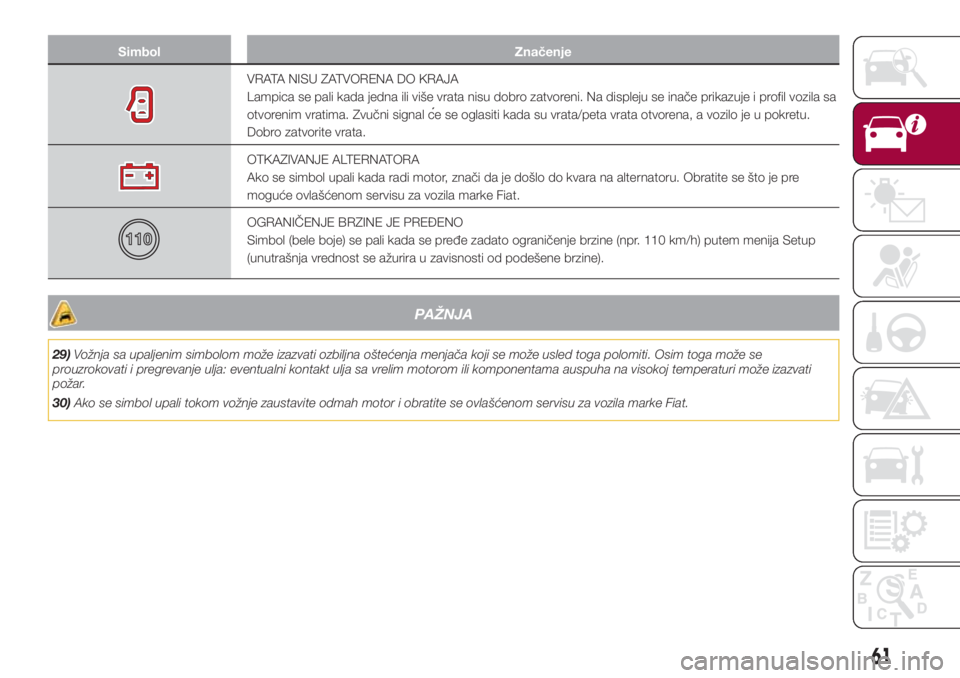

VRATA NISU ZATVORENA DO KRAJA
Lampica se pali kada jedna ili više vrata nisu dobro zatvoreni. Na displeju se inače prikazuje i profil vozila sa
otvorenim vratima. Zvučni signal c
e se oglasiti kada su vrata/peta vrata otvorena, a vozilo je u pokretu.
Dobro zatvorite vrata.
OTKAZIVANJE ALTERNATORA
Ako se simbol upali kada radi motor, znači da je došlo do kvara na alternatoru. Obratite se što je pre
moguće ovlašćenom servisu za vozila marke Fiat.
OGRANIČENJE BRZINE JE PREĐENO
Simbol (bele boje) se pali kada se pređe zadato ograničenje brzine (npr. 110 km/h) putem menija Setup
(unutrašnja vrednost se ažurira u zavisnosti od podešene brzine).
PAŽNJA
29)Vožnja sa upaljenim simbolom može izazvati ozbiljna oštećenja menjača koji se može usled toga polomiti. Osim toga može se
prouzrokovati i pregrevanje ulja: eventualni kontakt ulja sa vrelim motorom ili komponentama auspuha na visokoj temperaturi može izazvati
požar.
30)Ako se simbol upali tokom vožnje zaustavite odmah motor i obratite se ovlašćenom servisu za vozila marke Fiat.
61

Simbol Značenje

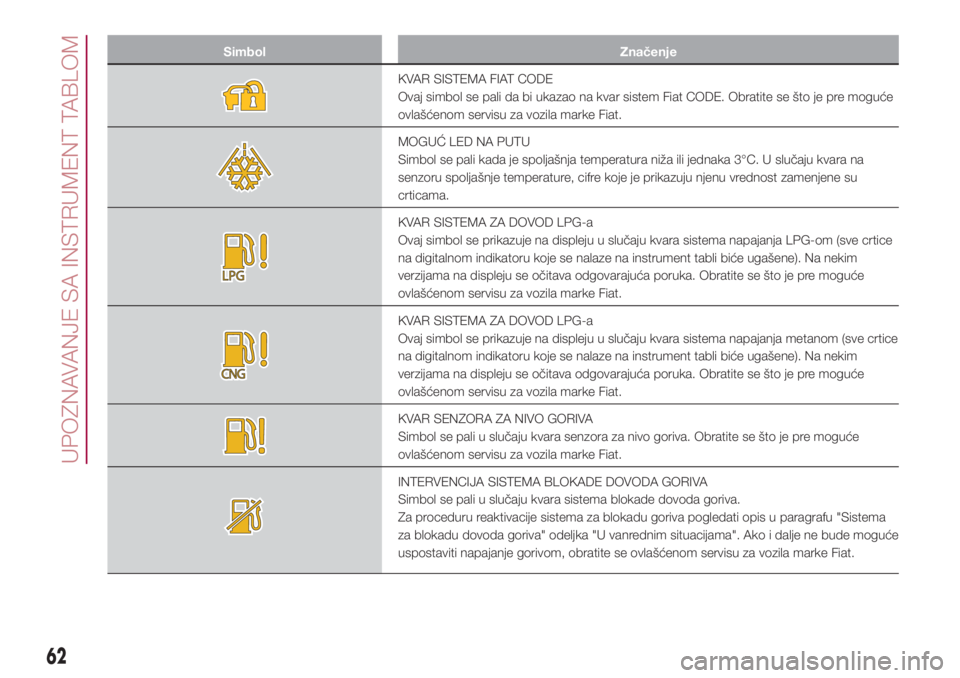

KVAR SISTEMA FIAT CODE
Ovaj simbol se pali da bi ukazao na kvar sistem Fiat CODE. Obratite se što je pre moguće
ovlašćenom servisu za vozila marke Fiat.
MOGUĆ LED NA PUTU
Simbol se pali kada je spoljašnja temperatura niža ili jednaka 3°C. U slučaju kvara na
senzoru spoljašnje temperature, cifre koje je prikazuju njenu vrednost zamenjene su
crticama.
KVAR SISTEMA ZA DOVOD LPG-a
Ovaj simbol se prikazuje na displeju u slučaju kvara sistema napajanja LPG-om (sve crtice
na digitalnom indikatoru koje se nalaze na instrument tabli biće ugašene). Na nekim
verzijama na displeju se očitava odgovarajuća poruka. Obratite se što je pre moguće
ovlašćenom servisu za vozila marke Fiat.
KVAR SISTEMA ZA DOVOD LPG-a
Ovaj simbol se prikazuje na displeju u slučaju kvara sistema napajanja metanom (sve crtice
na digitalnom indikatoru koje se nalaze na instrument tabli biće ugašene). Na nekim
verzijama na displeju se očitava odgovarajuća poruka. Obratite se što je pre moguće
ovlašćenom servisu za vozila marke Fiat.
KVAR SENZORA ZA NIVO GORIVA
Simbol se pali u slučaju kvara senzora za nivo goriva. Obratite se što je pre moguće
ovlašćenom servisu za vozila marke Fiat.
INTERVENCIJA SISTEMA BLOKADE DOVODA GORIVA
Simbol se pali u slučaju kvara sistema blokade dovoda goriva.
Za proceduru reaktivacije sistema za blokadu goriva pogledati opis u paragrafu "Sistema
za blokadu dovoda goriva" odeljka "U vanrednim situacijama". Ako i dalje ne bude moguće
uspostaviti napajanje gorivom, obratite se ovlašćenom servisu za vozila marke Fiat.
62
UPOZNAVANJE SA INSTRUMENT TABLOM

Simbol Značenje

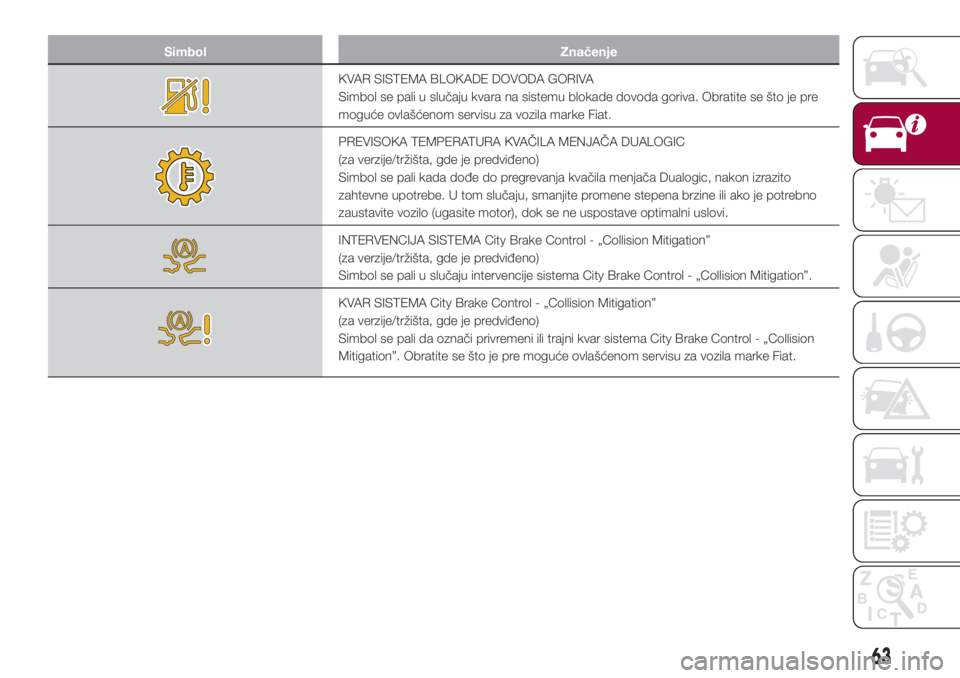

KVAR SISTEMA BLOKADE DOVODA GORIVA
Simbol se pali u slučaju kvara na sistemu blokade dovoda goriva. Obratite se što je pre
moguće ovlašćenom servisu za vozila marke Fiat.
PREVISOKA TEMPERATURA KVAČILA MENJAČA DUALOGIC
(za verzije/tržišta, gde je predviđeno)
Simbol se pali kada dođe do pregrevanja kvačila menjača Dualogic, nakon izrazito
zahtevne upotrebe. U tom slučaju, smanjite promene stepena brzine ili ako je potrebno
zaustavite vozilo (ugasite motor), dok se ne uspostave optimalni uslovi.
INTERVENCIJA SISTEMA City Brake Control - „Collision Mitigation”
(za verzije/tržišta, gde je predviđeno)
Simbol se pali u slučaju intervencije sistema City Brake Control - „Collision Mitigation”.
KVAR SISTEMA City Brake Control - „Collision Mitigation”
(za verzije/tržišta, gde je predviđeno)
Simbol se pali da označi privremeni ili trajni kvar sistema City Brake Control - „Collision
Mitigation”. Obratite se što je pre moguće ovlašćenom servisu za vozila marke Fiat.
63

Simbol Značenje

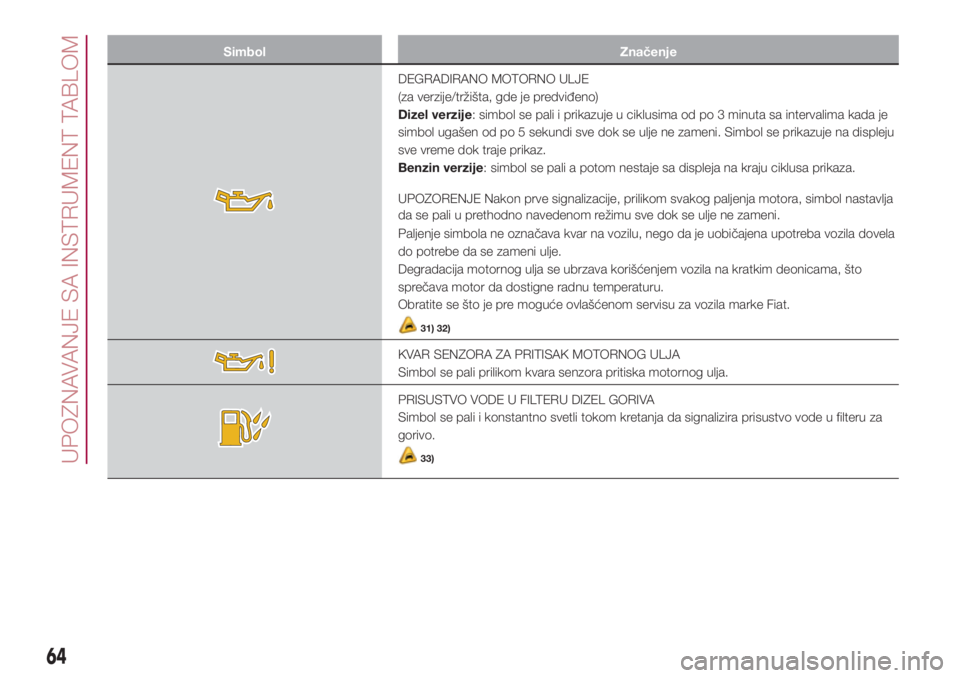

DEGRADIRANO MOTORNO ULJE
(za verzije/tržišta, gde je predviđeno)
Dizel verzije: simbol se pali i prikazuje u ciklusima od po 3 minuta sa intervalima kada je
simbol ugašen od po 5 sekundi sve dok se ulje ne zameni. Simbol se prikazuje na displeju
sve vreme dok traje prikaz.
Benzin verzije: simbol se pali a potom nestaje sa displeja na kraju ciklusa prikaza.
UPOZORENJE Nakon prve signalizacije, prilikom svakog paljenja motora, simbol nastavlja
da se pali u prethodno navedenom režimu sve dok se ulje ne zameni.
Paljenje simbola ne označava kvar na vozilu, nego da je uobičajena upotreba vozila dovela
do potrebe da se zameni ulje.
Degradacija motornog ulja se ubrzava korišćenjem vozila na kratkim deonicama, što
sprečava motor da dostigne radnu temperaturu.
Obratite se što je pre moguće ovlašćenom servisu za vozila marke Fiat.
31) 32)
KVAR SENZORA ZA PRITISAK MOTORNOG ULJA
Simbol se pali prilikom kvara senzora pritiska motornog ulja.
PRISUSTVO VODE U FILTERU DIZEL GORIVA
Simbol se pali i konstantno svetli tokom kretanja da signalizira prisustvo vode u filteru za
gorivo.
33)
64
UPOZNAVANJE SA INSTRUMENT TABLOM

Simbol Značenje
Čišćenje DPF (hvatač čestica) u toku (samo za dizel verzije sa DPF-om)
Simbol se pali i konstantno svetli kako bi ukazao da DPF sistem zahteva uklanjanje
uhvaćenih nečistoća (čestica), pomoću procesa regeneracije.
Simbol se ne pali svaki put kada je DPF u regeneraciji, već samo kada uslovi vožnje
zahtevaju signalizaciju vozaču. Da bi se simbol ugasio, vozilo treba da se kreće dok se ne
završi proces regeneracije. Proces u proseku traje 15 minuta. Optimalni uslovi za
privođenje kraju procesa se postižu održavanjem brzine vozila od 60 km/h i režima motora
na preko 2000 obrtaja/min.
Paljenje simbola ne označava kvar na vozilu i nije potrebno obratiti se servisu.
34)
KVAR SPOLJAŠNJIH SVETALA
Simbol se pali da signalizira kvar sledećih svetala: dnevna svetla (DRL); svetla za
parkiranje; poziciona svetla, pokazivači pravca; zadnja svetla za maglu; rikverc svetlo;
svetla registarskih tablica; stop svetla.
Nepravilnost može biti usled pregorevanja sijalice ili odgovarajućeg sigurnosnog osigurača
ili prekida električnog kola.
KVAR SENZORA ZA SUMRAK
(za verzije/tržišta, gde je predviđeno)
Simbol se pali u slučaju kvara na senzoru za sumrak. Obratite se što je pre moguće
ovlašćenom servisu za vozila marke Fiat.
KVAR SENZORA ZA KIŠU
(za verzije/tržišta, gde je predviđeno)
Simbol se pali u slučaju kvara na senzoru za kišu. Obratite se što je pre moguće
ovlašćenom servisu za vozila marke Fiat.
Havarija Start&Stop sistema
Simbol se pali da signalizira kvar sistema Start&Stop. Na displeju će se prikazati
odgovarajuća poruka. Obratite se što je pre moguće ovlašćenom servisu za vozila marke
Fiat.
65

Simbol Značenje
SISTEM START&STOP/PRITISKANJE KVAČILA
Simbol se pali da bi signalizirao vozaču potrebu da pritisne papučicu kvačila da bi ponovo
pokrenuo motor. Na displeju se prikazuje odgovarajuća poruka koju, u određenim
uslovima, prati i zvučni signal.
KVAR SPEED LIMITER (GRANIČNIKA BRZINE)
(za verzije/tržišta, gde je predviđeno)
Simbol se pali kada dođe do kvara na uređaju Speed Limiter. Ako se problem ne reši,
obratite se ovlašćenom servisu za vozila marke Fiat.
REDOVNO ODRŽAVANJE (SERVIS)
- „Program redovnog održavanja” predviđa održavanje vozila u određenom intervalima
(pogledajte poglavlje „Održavanje i nega”). Kada se rok za redovno održavanje približi
predviđenom intervalu, okretanjem kontakt brave u položaj MAR, na displeju će se pojaviti
simbol nakon koga sledi broj kilometara/milja ili dana (ako je previđeno) preostalih do
servisa održavanja vozila.
Ovaj prikaz se automatski pojavljuje, kada je kontakt brava u položaju MAR, i kada do
odvoženja na održavanje nedostaje 2000 km, ili gde je predviđeno, 30 dana i, potom se
ponavlja svaki put kada se kontakt brava postavi u položaj MAR ili, ko nekih verzija, na
svakih 200 km. Ispod tog praga, signal se prikazuje u sve kraćem intervalu. Očitavanje će
biti u km ili miljama u zavisnosti od podešavanja mernih jedinica.
Obratite se ovlašćenom servisu za vozila marke Fiat koji će, pored radnji održavanja
predviđenih „Programom redovnog održavanja”, izvršiti poništavanje ovog prikaza (reset).
PAPUČICA KVAČILA
Simbol se pali da bi signalizirao vozaču da pritisne papučicu kvačila da bi omogućio
pokretanje motora.
UKLJUČIVANJE OPCIJE CRUISE CONTROL
(za verzije/tržišta, gde je predviđeno)
Simbol, bele boje, pali se kada dođe do uključivanja opcije Cruise Control. Na nekim
verzijama na displeju se očitava odgovarajuća poruka.
66
UPOZNAVANJE SA INSTRUMENT TABLOM

Simbol Značenje

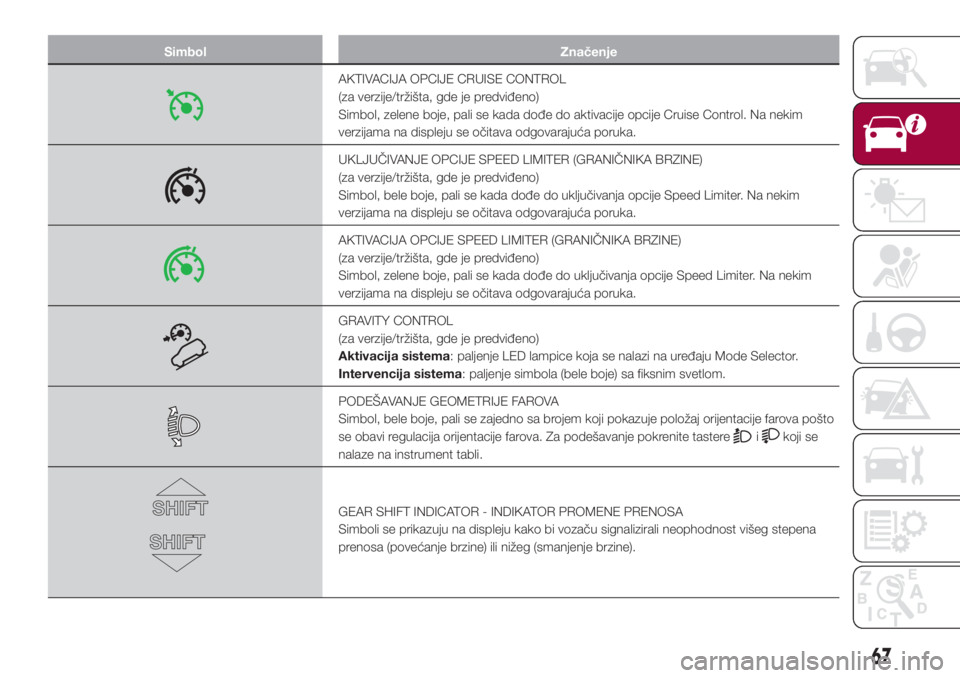

AKTIVACIJA OPCIJE CRUISE CONTROL
(za verzije/tržišta, gde je predviđeno)
Simbol, zelene boje, pali se kada dođe do aktivacije opcije Cruise Control. Na nekim
verzijama na displeju se očitava odgovarajuća poruka.
UKLJUČIVANJE OPCIJE SPEED LIMITER (GRANIČNIKA BRZINE)
(za verzije/tržišta, gde je predviđeno)
Simbol, bele boje, pali se kada dođe do uključivanja opcije Speed Limiter. Na nekim
verzijama na displeju se očitava odgovarajuća poruka.
AKTIVACIJA OPCIJE SPEED LIMITER (GRANIČNIKA BRZINE)
(za verzije/tržišta, gde je predviđeno)
Simbol, zelene boje, pali se kada dođe do uključivanja opcije Speed Limiter. Na nekim
verzijama na displeju se očitava odgovarajuća poruka.
GRAVITY CONTROL
(za verzije/tržišta, gde je predviđeno)
Aktivacija sistema: paljenje LED lampice koja se nalazi na uređaju Mode Selector.
Intervencija sistema: paljenje simbola (bele boje) sa fiksnim svetlom.
PODEŠAVANJE GEOMETRIJE FAROVA
Simbol, bele boje, pali se zajedno sa brojem koji pokazuje položaj orijentacije farova pošto
se obavi regulacija orijentacije farova. Za podešavanje pokrenite tastere
ikoji se
nalaze na instrument tabli.
GEAR SHIFT INDICATOR - INDIKATOR PROMENE PRENOSA
Simboli se prikazuju na displeju kako bi vozaču signalizirali neophodnost višeg stepena
prenosa (povećanje brzine) ili nižeg (smanjenje brzine).
67

Simbol Značenje
A/MAUTOMATSKI/RUČNI REŽIM VOŽNJE (verzije sa menjačem Dualogic)
Režim automatske vožnje (AUTO)
Natpis „A” praćen brojem koji pokazuje ubačenu brzinu (npr. „A1”) prikazuje se na displeju
u slučaju aktivacije režima AUTO (režim automatske vožnje).
Režim ručne vožnje (MANUAL)
Natpis „M” praćen brojem koji pokazuje ubačenu brzinu (npr. „M1”) prikazuje se na displeju
u slučaju aktivacije režima MANUAL (režim ručne vožnje).
PAŽNJA
31)U slučaju paljenja simbola, degradirano motorno ulje potrebno je zameniti čim pre moguće a nikada nakon više od 500 km od prvog
paljenja lampice. Izostanak poštovanja napred navedenih informacija mogao bi izazvati ozbiljna oštećenja motora i prestanak važenja
garancije. Paljenje ovog simbola nije povezano sa količinom ulja u motoru, zato u slučaju paljenja u trepćućem režimu, apsolutno nije
potrebno dolivati ulje u motor.
32)Ako simbol treperi tokom vožnje obratite se ovlašćenom servisu za vozila marke Fiat.
33)Prisustvo vode u sistemu napajanja može dovesti do teških oštećenja sistema ubrizgavanja i nepravilnosti u radu motora. Ukoliko se
simbol prikaže na displeju, obratite se u što kraćem roku ovlašćenom servisu za vozila marke Fiat da bi se sistem pročistio. Ukoliko se isti
signal pojavi odmah nakon punjenja, moguće je da je u rezervoar ubačena voda: u tom slučaju ugasite odmah motor i obratite se ovlašćenom
servisu za vozila marke Fiat.
34)Brzina vožnje uvek mora odgovarati stanju u saobraćaju i atmosferskim uslovima i pridržavajte se važećih zakona o drumskom saobraćaju.
Pored ostalog signalizira da je moguće zaustavljanje motora čak i sa upaljenim simbolom; ponovljena prekidanja procesa regeneracije mogla
bi, ipak, izazvati preuranjenu degradaciju motornog ulja. Zbog toga, preporučujemo da uvek sačekate gašenje simbola pre nego što zaustavite
motor, prateći prethodno data uputstva. Ne preporučuje se dovršavanje regeneracije DPF sa zaustavljenim vozilom.
68
