FIAT 500L LIVING 2018 Manual de Empleo y Cuidado (in Spanish)

Pesos (kg) 1.3 16V MultiJet 95CV 1.3 16V 95CV Multijet Dualogic
Peso en vacío (con todos los líquidos, depósito de
combustible lleno al 90% y sin opcionales):1305 / 1315(*)/ 1320(**)1305 / 1315(*)
Capacidad útil incluido el conductor:(****)540 / 575(**)545 / 540(*)
Cargas máximas admitidas(*****)
1050 1050 – eje delantero:
– eje trasero: 1000 1000
– total:
1845 / 1855
(*)/ 1895(**)1850 / 1855(*)
Cargas remolcables
1000 1000
– remolque con sistema de frenos:
– remolque sin sistema de frenado: 400 400
Carga máxima sobre el techo: 60 60
Carga máxima sobre la bola (remolque con freno): 60 60
(*) Versiones Cross
(**) Versiones PRO
(****) En caso de equipamientos especiales (techo practicable, dispositivo de remolque, etc.) el peso en vacío aumenta y, por consiguiente, disminuye la capacidad
útil al tener que cumplirse las cargas máximas admitidas.
(*****) Cargas que no deben superarse. Es responsabilidad del usuario distribuir la carga en el maletero o sobre la plataforma de carga respetando lascargas
máximas admitidas.
209

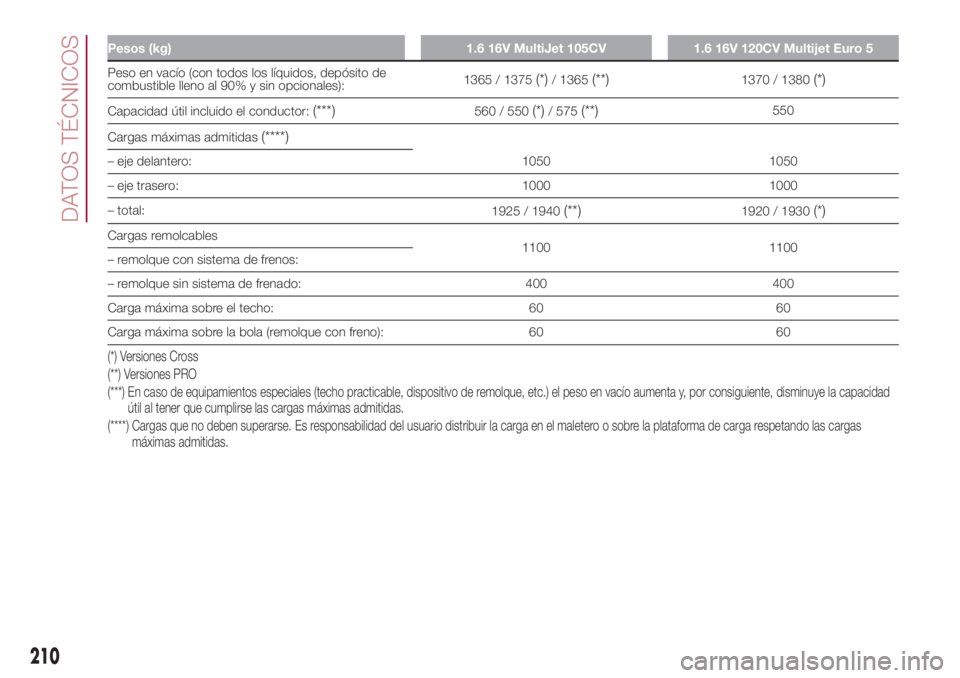

Pesos (kg) 1.6 16V MultiJet 105CV 1.6 16V 120CV Multijet Euro 5
Peso en vacío (con todos los líquidos, depósito de
combustible lleno al 90% y sin opcionales):1365 / 1375(*)/ 1365(**)1370 / 1380(*)
Capacidad útil incluido el conductor:(***)560 / 550(*)/ 575(**)550
Cargas máximas admitidas
(****)
1050 1050 – eje delantero:
– eje trasero: 1000 1000
– total:
1925 / 1940
(**)1920 / 1930(*)
Cargas remolcables
1100 1100
– remolque con sistema de frenos:
– remolque sin sistema de frenado: 400 400
Carga máxima sobre el techo: 60 60
Carga máxima sobre la bola (remolque con freno): 60 60
(*) Versiones Cross
(**) Versiones PRO
(***) En caso de equipamientos especiales (techo practicable, dispositivo de remolque, etc.) el peso en vacío aumenta y, por consiguiente, disminuye la capacidad
útil al tener que cumplirse las cargas máximas admitidas.
(****) Cargas que no deben superarse. Es responsabilidad del usuario distribuir la carga en el maletero o sobre la plataforma de carga respetando las cargas
máximas admitidas.
210
DATOS TÉCNICOS

Pesos (kg) 1.6 16V MultiJet 120CV
1.6 16V 120CV Multijet Cross(*)
Peso en vacío (con todos los líquidos, depósito de
combustible lleno al 90% y sin opcionales):1380 / 1390(**)1430
Capacidad útil incluido el conductor:
(****)540 / 565(***)505
Cargas máximas admitidas
(*****)
1050 1050 – eje delantero:
– eje trasero: 1000 1000
– total:
1920 / 1930
(**)/ 1945(***)1935
Cargas remolcables
1100 1100
– remolque con sistema de frenos:
– remolque sin sistema de frenado: 400 400
Carga máxima sobre el techo: 60 60
Carga máxima sobre la bola (remolque con freno): 60 60
(*) Versiones para mercados específicos
(**) Versiones Cross
(****) En caso de equipamientos especiales (techo practicable, dispositivo de remolque, etc.) el peso en vacío aumenta y, por consiguiente, disminuye la capacidad
útil al tener que cumplirse las cargas máximas admitidas.
(***) Versiones PRO
(*****) Cargas que no deben superarse. Es responsabilidad del usuario distribuir la carga en el maletero o sobre la plataforma de carga respetando lascargas
máximas admitidas.
211

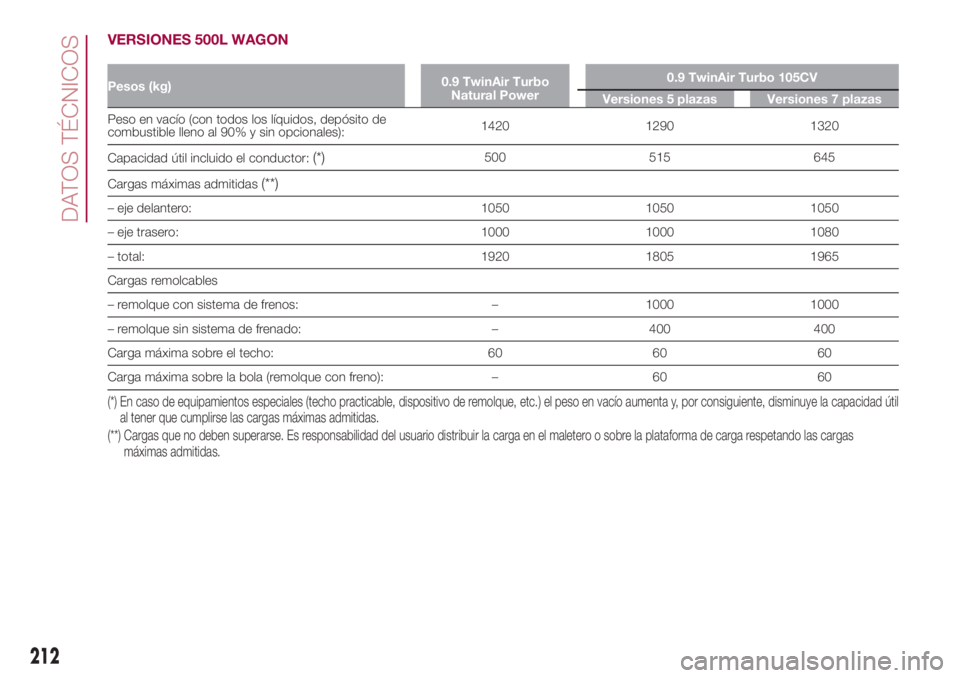

VERSIONES 500L WAGON
Pesos (kg)0.9 TwinAir Turbo
Natural Power0.9 TwinAir Turbo 105CV
Versiones 5 plazas Versiones 7 plazas
Peso en vacío (con todos los líquidos, depósito de
combustible lleno al 90% y sin opcionales):1420 1290 1320
Capacidad útil incluido el conductor:
(*)500 515 645
Cargas máximas admitidas
(**)
– eje delantero: 1050 1050 1050
– eje trasero: 1000 1000 1080
– total: 1920 1805 1965
Cargas remolcables
– remolque con sistema de frenos: – 1000 1000
– remolque sin sistema de frenado: – 400 400
Carga máxima sobre el techo: 60 60 60
Carga máxima sobre la bola (remolque con freno): – 60 60
(*) En caso de equipamientos especiales (techo practicable, dispositivo de remolque, etc.) el peso en vacío aumenta y, por consiguiente, disminuye la capacidad útil
al tener que cumplirse las cargas máximas admitidas.
(**) Cargas que no deben superarse. Es responsabilidad del usuario distribuir la carga en el maletero o sobre la plataforma de carga respetando las cargas
máximas admitidas.
212
DATOS TÉCNICOS

Pesos (kg)1.4 16V 95 CV 1.4 16V 120CV
Versiones 5 plazas Versiones 5 plazas Versiones 7 plazas
Peso en vacío (con todos los líquidos, depósito de
combustible lleno al 90% y sin opcionales):1275 1320 1360
Capacidad útil incluido el conductor:
(*)545 560 560
Cargas máximas admitidas
(**)
– eje delantero: 1050 1050 1050
– eje trasero: 1000 1000 1000
– total: 1800 1880 1920
Cargas remolcables
– remolque con sistema de frenos: 1000 1000 1000
– remolque sin sistema de frenado: 400 400 400
Carga máxima sobre el techo: 60 60 60
Carga máxima sobre la bola (remolque con freno): 60 60 60
(*) En caso de equipamientos especiales (techo practicable, dispositivo de remolque, etc.) el peso en vacío aumenta y, por consiguiente, disminuye la capacidad útil
al tener que cumplirse las cargas máximas admitidas.
(**) Cargas que no deben superarse. Es responsabilidad del usuario distribuir la carga en el maletero o sobre la plataforma de carga respetando las cargas
máximas admitidas.
213

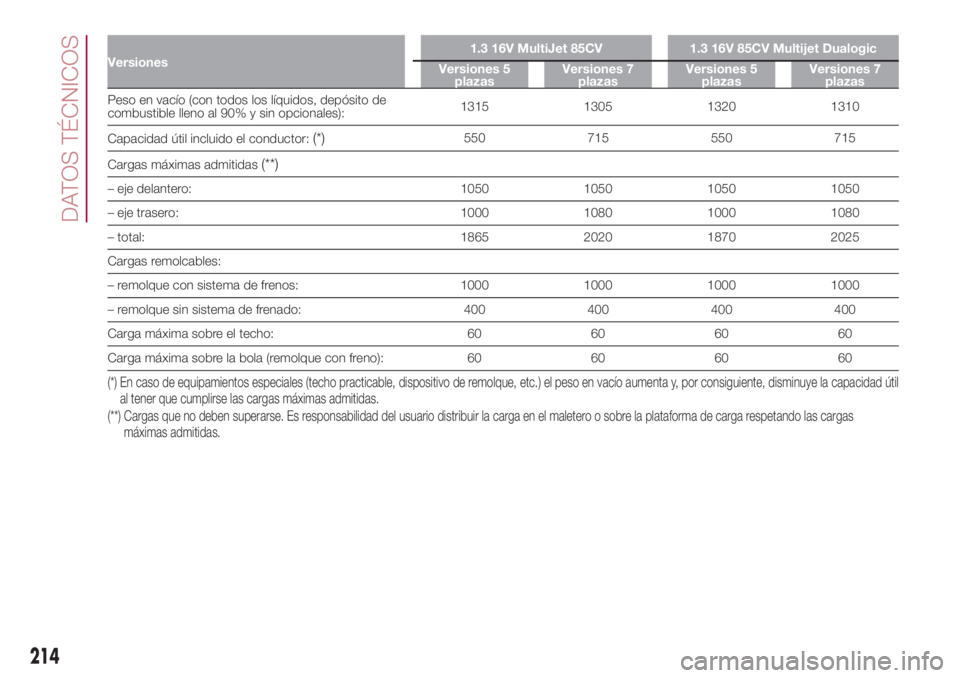

Versiones1.3 16V MultiJet 85CV 1.3 16V 85CV Multijet Dualogic
Versiones 5
plazasVersiones 7
plazasVersiones 5
plazasVersiones 7
plazas
Peso en vacío (con todos los líquidos, depósito de
combustible lleno al 90% y sin opcionales):1315 1305 1320 1310
Capacidad útil incluido el conductor:
(*)550 715 550 715
Cargas máximas admitidas
(**)
– eje delantero: 1050 1050 1050 1050
– eje trasero: 1000 1080 1000 1080
– total: 1865 2020 1870 2025
Cargas remolcables:
– remolque con sistema de frenos: 1000 1000 1000 1000
– remolque sin sistema de frenado: 400 400 400 400
Carga máxima sobre el techo: 60 60 60 60
Carga máxima sobre la bola (remolque con freno): 60 60 60 60
(*) En caso de equipamientos especiales (techo practicable, dispositivo de remolque, etc.) el peso en vacío aumenta y, por consiguiente, disminuye la capacidad útil
al tener que cumplirse las cargas máximas admitidas.
(**) Cargas que no deben superarse. Es responsabilidad del usuario distribuir la carga en el maletero o sobre la plataforma de carga respetando las cargas
máximas admitidas.
214
DATOS TÉCNICOS

Versiones1.3 16V MultiJet 95CV 1.3 16V 95CV Multijet Dualogic
Versiones 5
plazasVersiones 7
plazasVersiones 5
plazasVersiones 7
plazas
Peso en vacío (con todos los líquidos, depósito de
combustible lleno al 90% y sin opcionales):1320 1320 1320 1320
Capacidad útil incluido el conductor:
(*)575 700 575 705
Cargas máximas admitidas
(**)
– eje delantero: 1050 1050 1050 1050
– eje trasero: 1000 1080 1000 1080
– total: 1895 2020 1895 2025
Cargas remolcables:
– remolque con sistema de frenos: 1000 1000 1000 1000
– remolque sin sistema de frenado: 400 400 400 400
Carga máxima sobre el techo: 60 60 60 60
Carga máxima sobre la bola (remolque con freno): 60 60 60 60
(*) En caso de equipamientos especiales (techo practicable, dispositivo de remolque, etc.) el peso en vacío aumenta y, por consiguiente, disminuye la capacidad útil
al tener que cumplirse las cargas máximas admitidas.
(**) Cargas que no deben superarse. Es responsabilidad del usuario distribuir la carga en el maletero o sobre la plataforma de carga respetando las cargas
máximas admitidas.
215

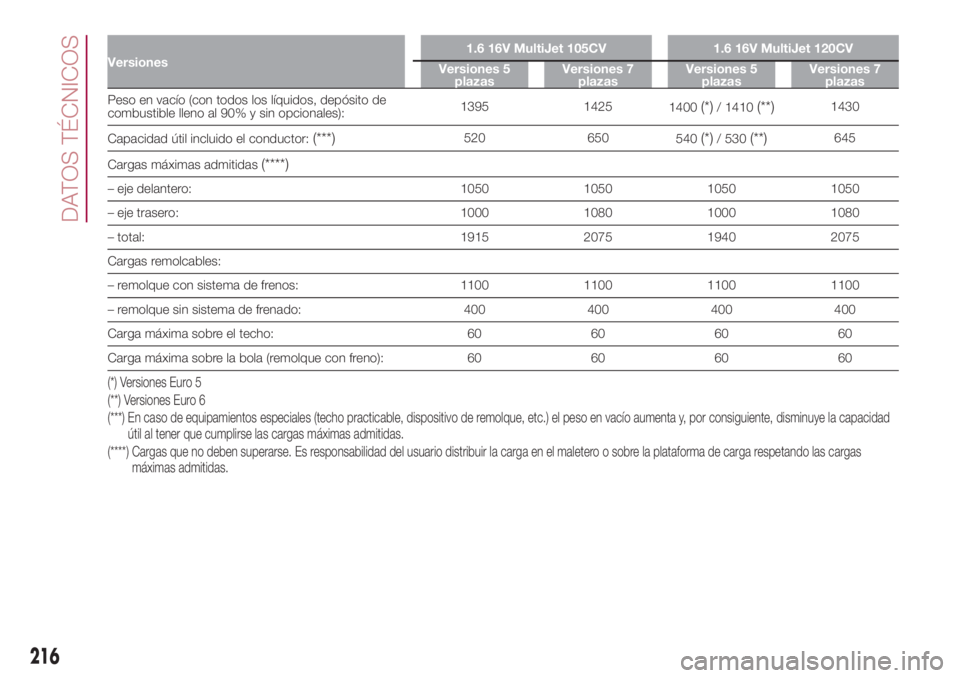

Versiones1.6 16V MultiJet 105CV 1.6 16V MultiJet 120CV
Versiones 5
plazasVersiones 7
plazasVersiones 5
plazasVersiones 7
plazas
Peso en vacío (con todos los líquidos, depósito de
combustible lleno al 90% y sin opcionales):1395 1425
1400(*)/ 1410(**)1430
Capacidad útil incluido el conductor:
(***)520 650
540(*)/ 530(**)645
Cargas máximas admitidas
(****)
– eje delantero: 1050 1050 1050 1050
– eje trasero: 1000 1080 1000 1080
– total: 1915 2075 1940 2075
Cargas remolcables:
– remolque con sistema de frenos: 1100 1100 1100 1100
– remolque sin sistema de frenado: 400 400 400 400
Carga máxima sobre el techo: 60 60 60 60
Carga máxima sobre la bola (remolque con freno): 60 60 60 60
(*) Versiones Euro 5
(**) Versiones Euro 6
(***) En caso de equipamientos especiales (techo practicable, dispositivo de remolque, etc.) el peso en vacío aumenta y, por consiguiente, disminuye la capacidad
útil al tener que cumplirse las cargas máximas admitidas.
(****) Cargas que no deben superarse. Es responsabilidad del usuario distribuir la carga en el maletero o sobre la plataforma de carga respetando las cargas
máximas admitidas.
216
DATOS TÉCNICOS

REPOSTADOS
0.9 TwinAir Turbo 1.4 16V 95CV 1.4 16V 120CVCombustibles
recomendados y
lubricantes originales
Depósito del combustible
(litros)50 50 50
Gasolina verde sin plomo
no inferior a los 95 R.O.N.
(Especificación EN228) incluida una reserva de
(litros)6-8 6-8 6-8
Sistema de refrigeración
motor (litros)5,3 / 5,5
(*)4,5
5,2 / 5,5(**)Mezcla de agua destilada
y líquido PARAFLUUPal
50%(***)
Cárter del motor (litros) 2,8 2,8 2,75SELENIA DIGITEK P.E.
(versión 0.9 TwinAir Turbo)
SELENIA K P.E.
(versiones 1.4 16V 95CV
y 1.4 16V 120CV) Cárter del motor y filtro
(litros)3,3 2,95 3,1
Caja del cambio/
diferencial (litros)1,76 1,76 2,0TUTELA TRANSMISSION
GEARFORCE
Circuito de frenos
hidráulicos (kg)0,5 0,5 0,5 TUTELA TOP 4/S
Depósito del líquido
lavaparabrisas y
lavaluneta (litros)2,9 2,9 2,9Mezcla de agua y líquido
PETRONAS DURANCE
SC35
(*) Versiones Natural Power
(**) Versiones GLP
(***) Para condiciones climáticas especialmente duras, se recomienda una mezcla al 60% de PARAFLU
UPy al 40% de agua desmineralizada.
217

1.3 16v Multijet 1.6 16v MultijetCombustibles recomendados
y lubricantes originales
Depósito del combustible (litros) 50 50
Gasóleo para automoción
(Norma europea EN 590)
incluida una reserva de (litros) 6 - 8 6 - 8
Sistema de refrigeración motor
(litros)5,9 6,35Mezcla de agua destilada y
líquido PARAFLU
UPal 50%(*)
Cárter del motor (litros)
3,0 / 3,7(**)4,3
SELENIA WR P.E.
Cárter del motor y filtro (litros)
3,2 / 3,9
(**)4,75
Caja del cambio/diferencial (litros) 2,0 2,0TUTELA TRANSMISSION
TECHNYX (versiones 1.3 16V
Multijet 85CV Euro 5)
TUTELA TRANSMISSION
GEARFORCE (versiones 1.3 16V
Multijet 95CV Euro 6 y 1.6 16V
Multijet)
Sistema hidráulico de actuación
del cambio Dualogic (litros)0,7 – TUTELA CS SPEED
Circuito de frenos hidráulicos (kg) 0,5 0,5 TUTELA TOP 4/S
Depósito del líquido
lavaparabrisas y lavaluneta (litros)2,9 2,9Mezcla de agua y líquido
PETRONAS DURANCE SC35
(*) Para condiciones climáticas especialmente duras, se recomienda una mezcla al 60% de PARAFLUUPy al 40% de agua desmineralizada.
(**) Versiones 1.3 16V Multijet 95CV Euro 6
218
