Page 21 of 268

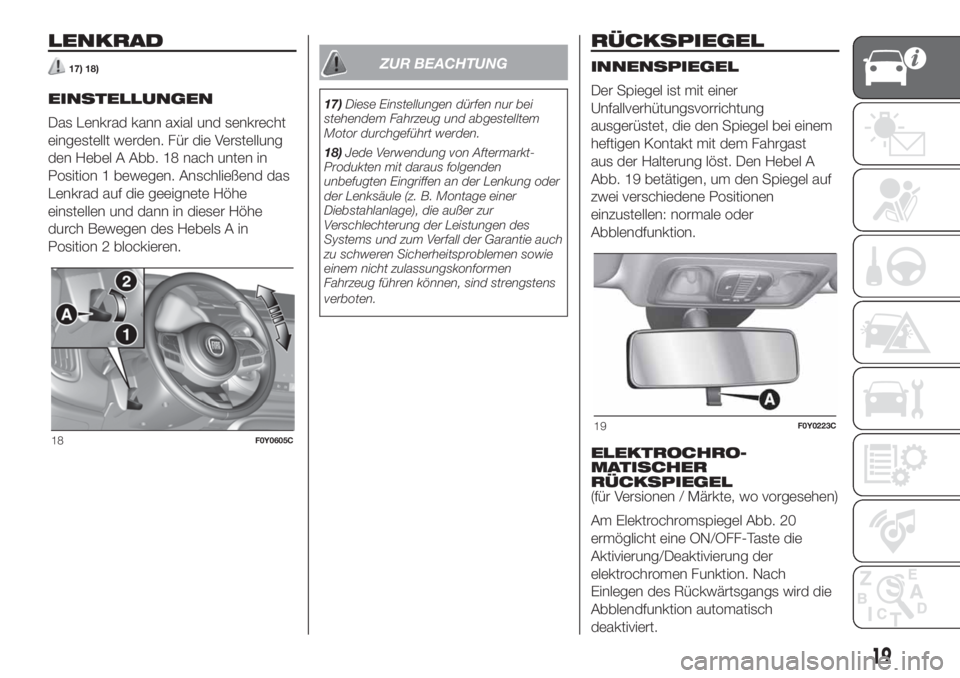

LENKRAD
17) 18)
EINSTELLUNGEN
Das Lenkrad kann axial und senkrecht
eingestellt werden. Für die Verstellung
den Hebel A Abb. 18 nach unten in
Position 1 bewegen. Anschließend das
Lenkrad auf die geeignete Höhe
einstellen und dann in dieser Höhe
durch Bewegen des Hebels A in
Position 2 blockieren.
ZUR BEACHTUNG
17)Diese Einstellungen dürfen nur bei
stehendem Fahrzeug und abgestelltem
Motor durchgeführt werden.
18)Jede Verwendung von Aftermarkt-
Produkten mit daraus folgenden
unbefugten Eingriffen an der Lenkung oder
der Lenksäule (z. B. Montage einer
Diebstahlanlage), die außer zur
Verschlechterung der Leistungen des
Systems und zum Verfall der Garantie auch
zu schweren Sicherheitsproblemen sowie
einem nicht zulassungskonformen
Fahrzeug führen können, sind strengstens
verboten.
RÜCKSPIEGEL
INNENSPIEGEL
Der Spiegel ist mit einer
Unfallverhütungsvorrichtung
ausgerüstet, die den Spiegel bei einem
heftigen Kontakt mit dem Fahrgast
aus der Halterung löst. Den Hebel A
Abb. 19 betätigen, um den Spiegel auf
zwei verschiedene Positionen
einzustellen: normale oder
Abblendfunktion.
ELEKTROCHRO-
MATISCHER
RÜCKSPIEGEL
(für Versionen / Märkte, wo vorgesehen)
Am Elektrochromspiegel Abb. 20
ermöglicht eine ON/OFF-Taste die
Aktivierung/Deaktivierung der
elektrochromen Funktion. Nach
Einlegen des Rückwärtsgangs wird die
Abblendfunktion automatisch
deaktiviert.
18F0Y0605C19F0Y0223C
19
Page 22 of 268

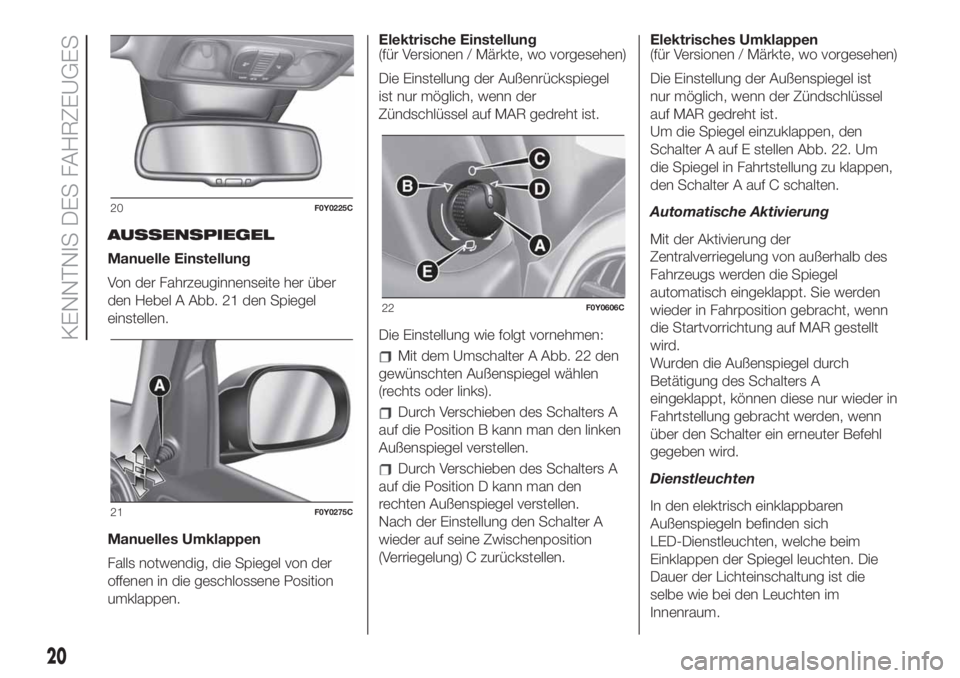

AUSSENSPIEGEL
Manuelle Einstellung
Von der Fahrzeuginnenseite her über
den Hebel A Abb. 21 den Spiegel
einstellen.
Manuelles Umklappen
Falls notwendig, die Spiegel von der
offenen in die geschlossene Position
umklappen.Elektrische Einstellung
(für Versionen / Märkte, wo vorgesehen)
Die Einstellung der Außenrückspiegel
ist nur möglich, wenn der
Zündschlüssel auf MAR gedreht ist.
Die Einstellung wie folgt vornehmen:
Mit dem Umschalter A Abb. 22 den
gewünschten Außenspiegel wählen
(rechts oder links).
Durch Verschieben des Schalters A
auf die Position B kann man den linken
Außenspiegel verstellen.
Durch Verschieben des Schalters A
auf die Position D kann man den
rechten Außenspiegel verstellen.
Nach der Einstellung den Schalter A
wieder auf seine Zwischenposition
(Verriegelung) C zurückstellen.Elektrisches Umklappen
(für Versionen / Märkte, wo vorgesehen)
Die Einstellung der Außenspiegel ist
nur möglich, wenn der Zündschlüssel
auf MAR gedreht ist.
Um die Spiegel einzuklappen, den
Schalter A auf E stellen Abb. 22. Um
die Spiegel in Fahrtstellung zu klappen,
den Schalter A auf C schalten.
Automatische Aktivierung
Mit der Aktivierung der
Zentralverriegelung von außerhalb des
Fahrzeugs werden die Spiegel
automatisch eingeklappt. Sie werden
wieder in Fahrposition gebracht, wenn
die Startvorrichtung auf MAR gestellt
wird.
Wurden die Außenspiegel durch
Betätigung des Schalters A
eingeklappt, können diese nur wieder in
Fahrtstellung gebracht werden, wenn
über den Schalter ein erneuter Befehl
gegeben wird.
Dienstleuchten
In den elektrisch einklappbaren
Außenspiegeln befinden sich
LED-Dienstleuchten, welche beim
Einklappen der Spiegel leuchten. Die
Dauer der Lichteinschaltung ist die
selbe wie bei den Leuchten im
Innenraum.
20F0Y0225C
21F0Y0275C
22F0Y0606C
20
KENNTNIS DES FAHRZEUGES
Page 23 of 268
Aktivieren/Deaktivieren der
Funktion
Über das Menü desUconnect™-
Systems kann die Funktion zum
elektrischen Einklappen der Spiegel
aktiviert/deaktiviert werden (die
Standardeinstellung ist „aktiviert“).
Weitere Informationen finden sich in
den Ergänzungen, die online verfügbar
sind.
ZUR BEACHTUNG Während der Fahrt
müssen sich die Spiegel stets in doe
offene Position befinden.
21
Page 24 of 268

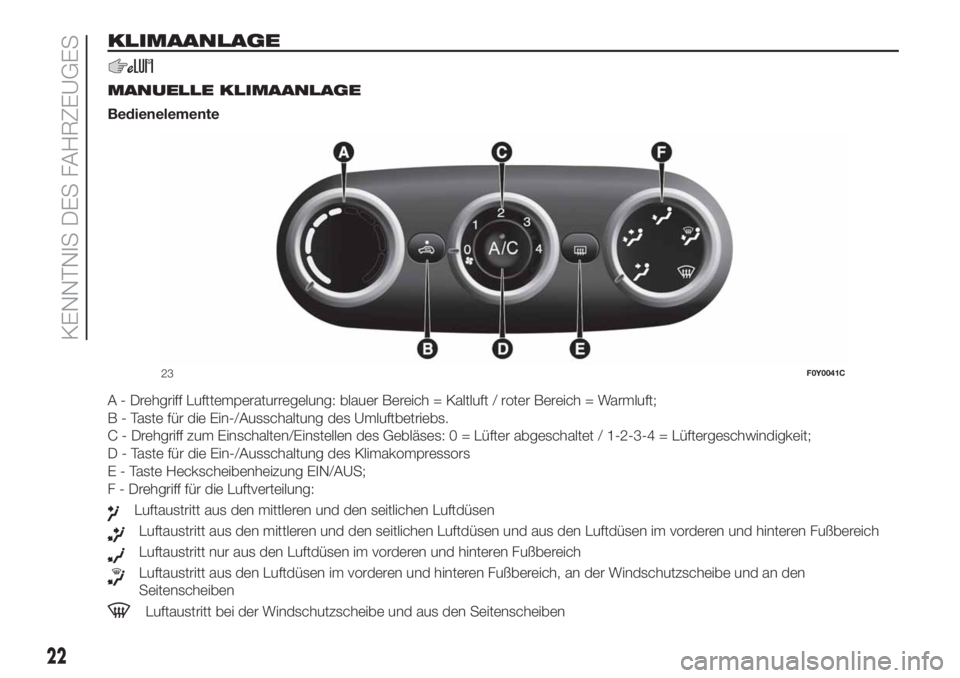

KLIMAANLAGE
.
MANUELLE KLIMAANLAGE
Bedienelemente
A - Drehgriff Lufttemperaturregelung: blauer Bereich = Kaltluft / roter Bereich = Warmluft;
B - Taste für die Ein-/Ausschaltung des Umluftbetriebs.
C - Drehgriff zum Einschalten/Einstellen des Gebläses: 0 = Lüfter abgeschaltet / 1-2-3-4 = Lüftergeschwindigkeit;
D - Taste für die Ein-/Ausschaltung des Klimakompressors
E - Taste Heckscheibenheizung EIN/AUS;
F - Drehgriff für die Luftverteilung:
Luftaustritt aus den mittleren und den seitlichen Luftdüsen
Luftaustritt aus den mittleren und den seitlichen Luftdüsen und aus den Luftdüsen im vorderen und hinteren Fußbereich
Luftaustritt nur aus den Luftdüsen im vorderen und hinteren Fußbereich
Luftaustritt aus den Luftdüsen im vorderen und hinteren Fußbereich, an der Windschutzscheibe und an den
Seitenscheiben
Luftaustritt bei der Windschutzscheibe und aus den Seitenscheiben
23F0Y0041C
22
KENNTNIS DES FAHRZEUGES
Page 25 of 268

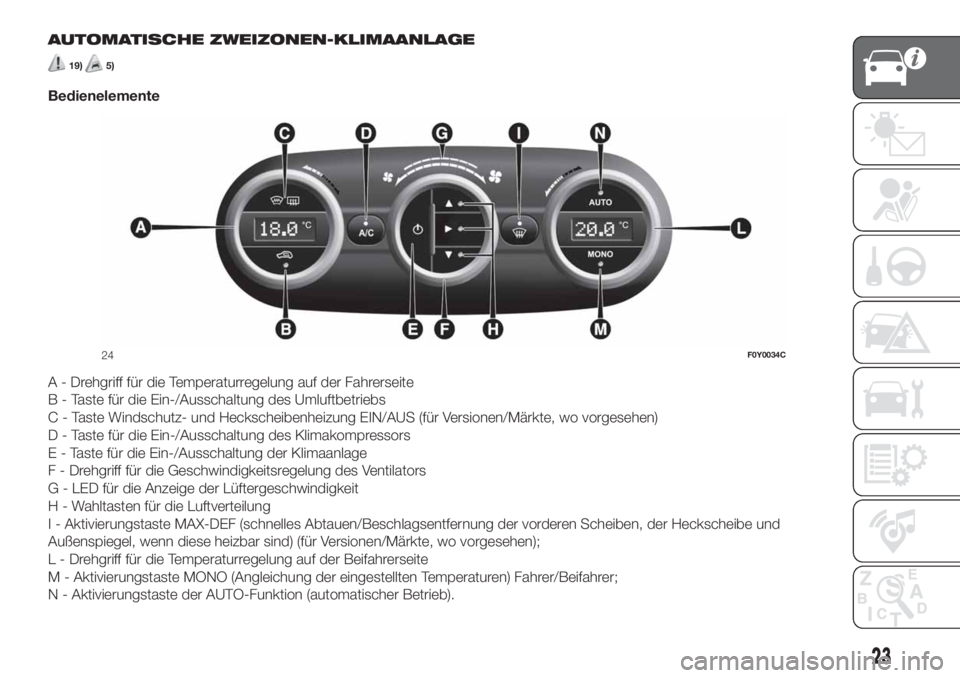

AUTOMATISCHE ZWEIZONEN-KLIMAANLAGE
19)5)
Bedienelemente
A - Drehgriff für die Temperaturregelung auf der Fahrerseite
B - Taste für die Ein-/Ausschaltung des Umluftbetriebs
C - Taste Windschutz- und Heckscheibenheizung EIN/AUS (für Versionen/Märkte, wo vorgesehen)
D - Taste für die Ein-/Ausschaltung des Klimakompressors
E - Taste für die Ein-/Ausschaltung der Klimaanlage
F - Drehgriff für die Geschwindigkeitsregelung des Ventilators
G - LED für die Anzeige der Lüftergeschwindigkeit
H - Wahltasten für die Luftverteilung
I - Aktivierungstaste MAX-DEF (schnelles Abtauen/Beschlagsentfernung der vorderen Scheiben, der Heckscheibe und
Außenspiegel, wenn diese heizbar sind) (für Versionen/Märkte, wo vorgesehen);
L - Drehgriff für die Temperaturregelung auf der Beifahrerseite
M - Aktivierungstaste MONO (Angleichung der eingestellten Temperaturen) Fahrer/Beifahrer;
N - Aktivierungstaste der AUTO-Funktion (automatischer Betrieb).
24F0Y0034C
23
Page 26 of 268

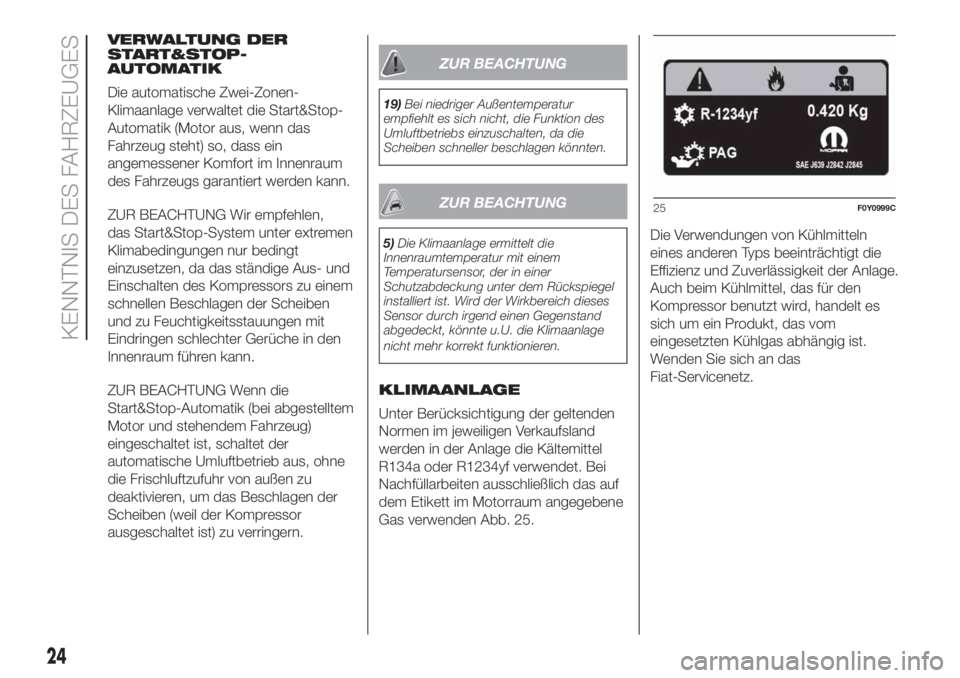

VERWALTUNG DER
START&STOP-
AUTOMATIK
Die automatische Zwei-Zonen-
Klimaanlage verwaltet die Start&Stop-
Automatik (Motor aus, wenn das
Fahrzeug steht) so, dass ein
angemessener Komfort im Innenraum
des Fahrzeugs garantiert werden kann.
ZUR BEACHTUNG Wir empfehlen,
das Start&Stop-System unter extremen
Klimabedingungen nur bedingt
einzusetzen, da das ständige Aus- und
Einschalten des Kompressors zu einem
schnellen Beschlagen der Scheiben
und zu Feuchtigkeitsstauungen mit
Eindringen schlechter Gerüche in den
Innenraum führen kann.
ZUR BEACHTUNG Wenn die
Start&Stop-Automatik (bei abgestelltem
Motor und stehendem Fahrzeug)
eingeschaltet ist, schaltet der
automatische Umluftbetrieb aus, ohne
die Frischluftzufuhr von außen zu
deaktivieren, um das Beschlagen der
Scheiben (weil der Kompressor
ausgeschaltet ist) zu verringern.
ZUR BEACHTUNG
19)Bei niedriger Außentemperatur
empfiehlt es sich nicht, die Funktion des
Umluftbetriebs einzuschalten, da die
Scheiben schneller beschlagen könnten.
ZUR BEACHTUNG
5)Die Klimaanlage ermittelt die
Innenraumtemperatur mit einem
Temperatursensor, der in einer
Schutzabdeckung unter dem Rückspiegel
installiert ist. Wird der Wirkbereich dieses
Sensor durch irgend einen Gegenstand
abgedeckt, könnte u.U. die Klimaanlage
nicht mehr korrekt funktionieren.
KLIMAANLAGE
Unter Berücksichtigung der geltenden
Normen im jeweiligen Verkaufsland
werden in der Anlage die Kältemittel
R134a oder R1234yf verwendet. Bei
Nachfüllarbeiten ausschließlich das auf
dem Etikett im Motorraum angegebene
Gas verwenden Abb. 25.Die Verwendungen von Kühlmitteln
eines anderen Typs beeinträchtigt die
Effizienz und Zuverlässigkeit der Anlage.
Auch beim Kühlmittel, das für den
Kompressor benutzt wird, handelt es
sich um ein Produkt, das vom
eingesetzten Kühlgas abhängig ist.
Wenden Sie sich an das
Fiat-Servicenetz.
25F0Y0999C
24
KENNTNIS DES FAHRZEUGES
Page 27 of 268

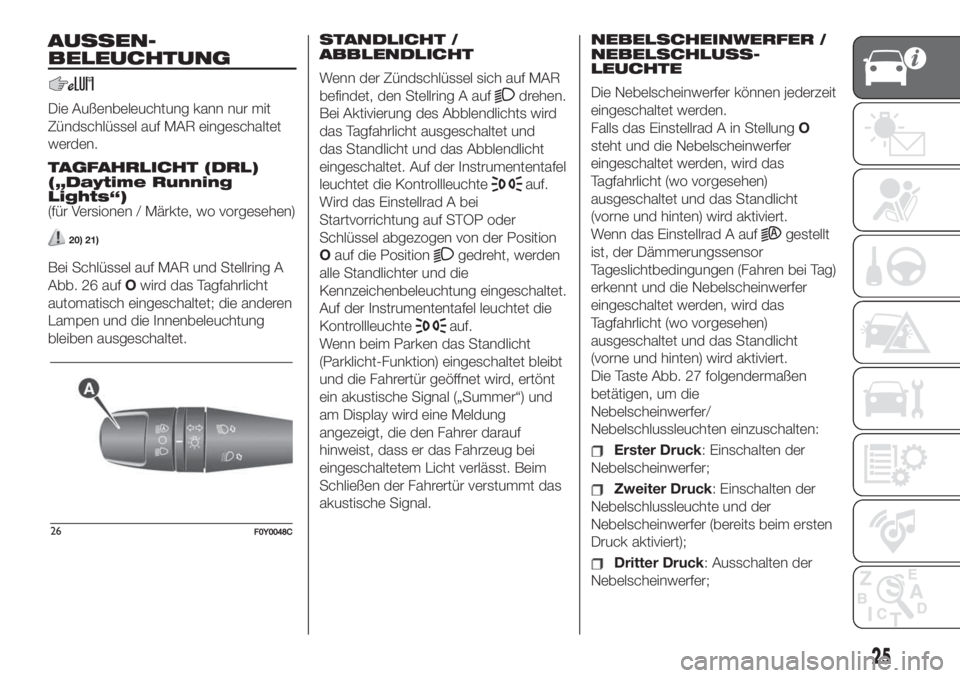

AUSSEN-
BELEUCHTUNG
Die Außenbeleuchtung kann nur mit
Zündschlüssel auf MAR eingeschaltet
werden.
TAGFAHRLICHT (DRL)
(„Daytime Running
Lights“)
(für Versionen / Märkte, wo vorgesehen)
20) 21)
Bei Schlüssel auf MAR und Stellring A
Abb. 26 aufOwird das Tagfahrlicht
automatisch eingeschaltet; die anderen
Lampen und die Innenbeleuchtung
bleiben ausgeschaltet.STANDLICHT /
ABBLENDLICHT
Wenn der Zündschlüssel sich auf MAR
befindet, den Stellring A auf
drehen.
Bei Aktivierung des Abblendlichts wird
das Tagfahrlicht ausgeschaltet und
das Standlicht und das Abblendlicht
eingeschaltet. Auf der Instrumententafel
leuchtet die Kontrollleuchte
auf.
Wird das Einstellrad A bei
Startvorrichtung auf STOP oder
Schlüssel abgezogen von der Position
Oauf die Position
gedreht, werden
alle Standlichter und die
Kennzeichenbeleuchtung eingeschaltet.
Auf der Instrumententafel leuchtet die
Kontrollleuchte
auf.
Wenn beim Parken das Standlicht
(Parklicht-Funktion) eingeschaltet bleibt
und die Fahrertür geöffnet wird, ertönt
ein akustische Signal („Summer“) und
am Display wird eine Meldung
angezeigt, die den Fahrer darauf
hinweist, dass er das Fahrzeug bei
eingeschaltetem Licht verlässt. Beim
Schließen der Fahrertür verstummt das
akustische Signal.NEBELSCHEINWERFER /
NEBELSCHLUSS-
LEUCHTE
Die Nebelscheinwerfer können jederzeit
eingeschaltet werden.
Falls das Einstellrad A in StellungO
steht und die Nebelscheinwerfer
eingeschaltet werden, wird das
Tagfahrlicht (wo vorgesehen)
ausgeschaltet und das Standlicht
(vorne und hinten) wird aktiviert.
Wenn das Einstellrad A auf
gestellt
ist, der Dämmerungssensor
Tageslichtbedingungen (Fahren bei Tag)
erkennt und die Nebelscheinwerfer
eingeschaltet werden, wird das
Tagfahrlicht (wo vorgesehen)
ausgeschaltet und das Standlicht
(vorne und hinten) wird aktiviert.
Die Taste Abb. 27 folgendermaßen
betätigen, um die
Nebelscheinwerfer/
Nebelschlussleuchten einzuschalten:
Erster Druck: Einschalten der
Nebelscheinwerfer;
Zweiter Druck: Einschalten der
Nebelschlussleuchte und der
Nebelscheinwerfer (bereits beim ersten
Druck aktiviert);
Dritter Druck: Ausschalten der
Nebelscheinwerfer;
25
"&99;U;;W^’
Page 28 of 268

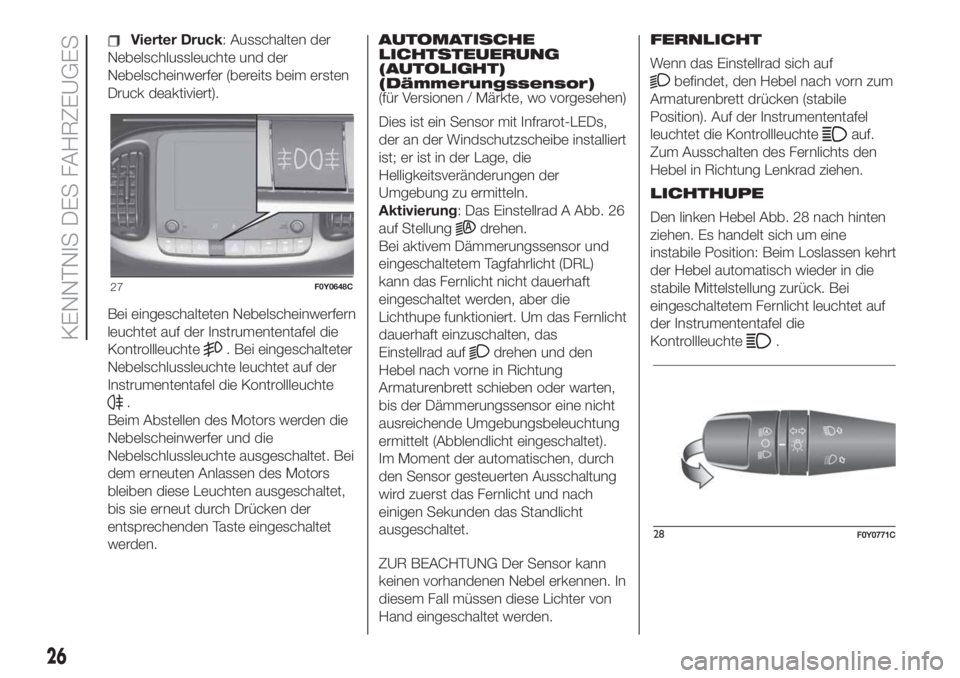

Vierter Druck: Ausschalten der
Nebelschlussleuchte und der
Nebelscheinwerfer (bereits beim ersten
Druck deaktiviert).
Bei eingeschalteten Nebelscheinwerfern
leuchtet auf der Instrumententafel die
Kontrollleuchte
. Bei eingeschalteter
Nebelschlussleuchte leuchtet auf der
Instrumententafel die Kontrollleuchte
.
Beim Abstellen des Motors werden die
Nebelscheinwerfer und die
Nebelschlussleuchte ausgeschaltet. Bei
dem erneuten Anlassen des Motors
bleiben diese Leuchten ausgeschaltet,
bis sie erneut durch Drücken der
entsprechenden Taste eingeschaltet
werden.AUTOMATISCHE
LICHTSTEUERUNG
(AUTOLIGHT)
(Dämmerungssensor)
(für Versionen / Märkte, wo vorgesehen)
Dies ist ein Sensor mit Infrarot-LEDs,
der an der Windschutzscheibe installiert
ist; er ist in der Lage, die
Helligkeitsveränderungen der
Umgebung zu ermitteln.
Aktivierung: Das Einstellrad A Abb. 26
auf Stellung
drehen.
Bei aktivem Dämmerungssensor und
eingeschaltetem Tagfahrlicht (DRL)
kann das Fernlicht nicht dauerhaft
eingeschaltet werden, aber die
Lichthupe funktioniert. Um das Fernlicht
dauerhaft einzuschalten, das
Einstellrad auf
drehen und den
Hebel nach vorne in Richtung
Armaturenbrett schieben oder warten,
bis der Dämmerungssensor eine nicht
ausreichende Umgebungsbeleuchtung
ermittelt (Abblendlicht eingeschaltet).
Im Moment der automatischen, durch
den Sensor gesteuerten Ausschaltung
wird zuerst das Fernlicht und nach
einigen Sekunden das Standlicht
ausgeschaltet.
ZUR BEACHTUNG Der Sensor kann
keinen vorhandenen Nebel erkennen. In
diesem Fall müssen diese Lichter von
Hand eingeschaltet werden.FERNLICHT
Wenn das Einstellrad sich auf
befindet, den Hebel nach vorn zum
Armaturenbrett drücken (stabile
Position). Auf der Instrumententafel
leuchtet die Kontrollleuchte
auf.
Zum Ausschalten des Fernlichts den
Hebel in Richtung Lenkrad ziehen.
LICHTHUPE
Den linken Hebel Abb. 28 nach hinten
ziehen. Es handelt sich um eine
instabile Position: Beim Loslassen kehrt
der Hebel automatisch wieder in die
stabile Mittelstellung zurück. Bei
eingeschaltetem Fernlicht leuchtet auf
der Instrumententafel die
Kontrollleuchte
.
27F0Y0648C
26
KENNTNIS DES FAHRZEUGES
"(99;U;ZZY’
Page 29 of 268

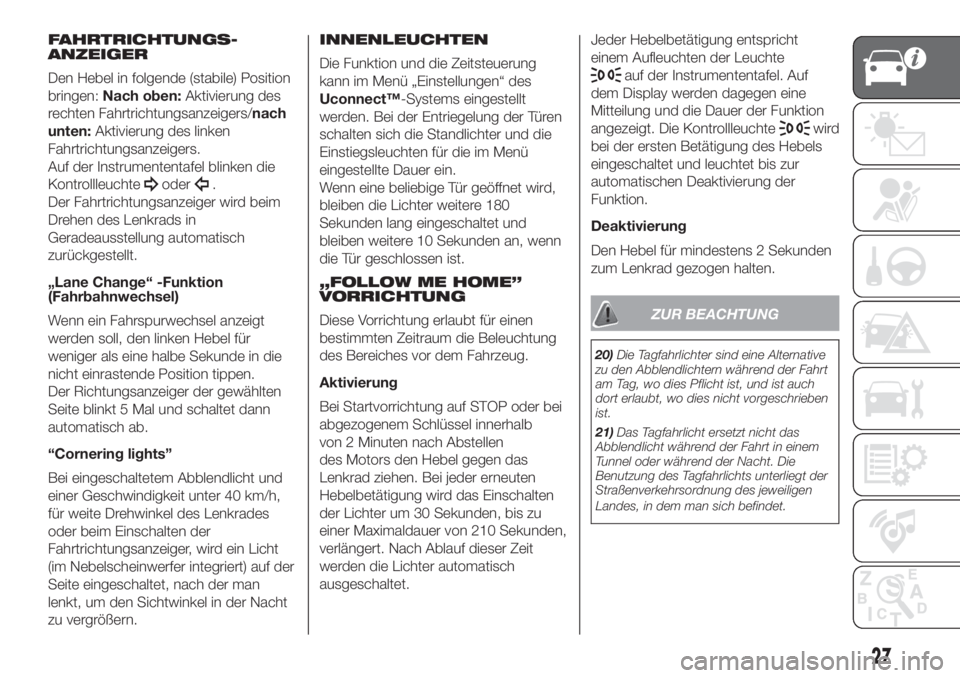

FAHRTRICHTUNGS-
ANZEIGER
Den Hebel in folgende (stabile) Position
bringen:Nach oben:Aktivierung des
rechten Fahrtrichtungsanzeigers/nach
unten:Aktivierung des linken
Fahrtrichtungsanzeigers.
Auf der Instrumententafel blinken die
Kontrollleuchte
oder.
Der Fahrtrichtungsanzeiger wird beim
Drehen des Lenkrads in
Geradeausstellung automatisch
zurückgestellt.
„Lane Change“ -Funktion
(Fahrbahnwechsel)
Wenn ein Fahrspurwechsel anzeigt
werden soll, den linken Hebel für
weniger als eine halbe Sekunde in die
nicht einrastende Position tippen.
Der Richtungsanzeiger der gewählten
Seite blinkt 5 Mal und schaltet dann
automatisch ab.
“Cornering lights”
Bei eingeschaltetem Abblendlicht und
einer Geschwindigkeit unter 40 km/h,
für weite Drehwinkel des Lenkrades
oder beim Einschalten der
Fahrtrichtungsanzeiger, wird ein Licht
(im Nebelscheinwerfer integriert) auf der
Seite eingeschaltet, nach der man
lenkt, um den Sichtwinkel in der Nacht
zu vergrößern.INNENLEUCHTEN
Die Funktion und die Zeitsteuerung
kann im Menü „Einstellungen“ des
Uconnect™-Systems eingestellt
werden. Bei der Entriegelung der Türen
schalten sich die Standlichter und die
Einstiegsleuchten für die im Menü
eingestellte Dauer ein.
Wenn eine beliebige Tür geöffnet wird,
bleiben die Lichter weitere 180
Sekunden lang eingeschaltet und
bleiben weitere 10 Sekunden an, wenn
die Tür geschlossen ist.
„FOLLOW ME HOME”
VORRICHTUNG
Diese Vorrichtung erlaubt für einen
bestimmten Zeitraum die Beleuchtung
des Bereiches vor dem Fahrzeug.
Aktivierung
Bei Startvorrichtung auf STOP oder bei
abgezogenem Schlüssel innerhalb
von 2 Minuten nach Abstellen
des Motors den Hebel gegen das
Lenkrad ziehen. Bei jeder erneuten
Hebelbetätigung wird das Einschalten
der Lichter um 30 Sekunden, bis zu
einer Maximaldauer von 210 Sekunden,
verlängert. Nach Ablauf dieser Zeit
werden die Lichter automatisch
ausgeschaltet.Jeder Hebelbetätigung entspricht
einem Aufleuchten der Leuchte
auf der Instrumententafel. Auf
dem Display werden dagegen eine
Mitteilung und die Dauer der Funktion
angezeigt. Die Kontrollleuchte
wird
bei der ersten Betätigung des Hebels
eingeschaltet und leuchtet bis zur
automatischen Deaktivierung der
Funktion.
Deaktivierung
Den Hebel für mindestens 2 Sekunden
zum Lenkrad gezogen halten.
ZUR BEACHTUNG
20)Die Tagfahrlichter sind eine Alternative
zu den Abblendlichtern während der Fahrt
am Tag, wo dies Pflicht ist, und ist auch
dort erlaubt, wo dies nicht vorgeschrieben
ist.
21)Das Tagfahrlicht ersetzt nicht das
Abblendlicht während der Fahrt in einem
Tunnel oder während der Nacht. Die
Benutzung des Tagfahrlichts unterliegt der
Straßenverkehrsordnung des jeweiligen
Landes, in dem man sich befindet.
27
Page 30 of 268

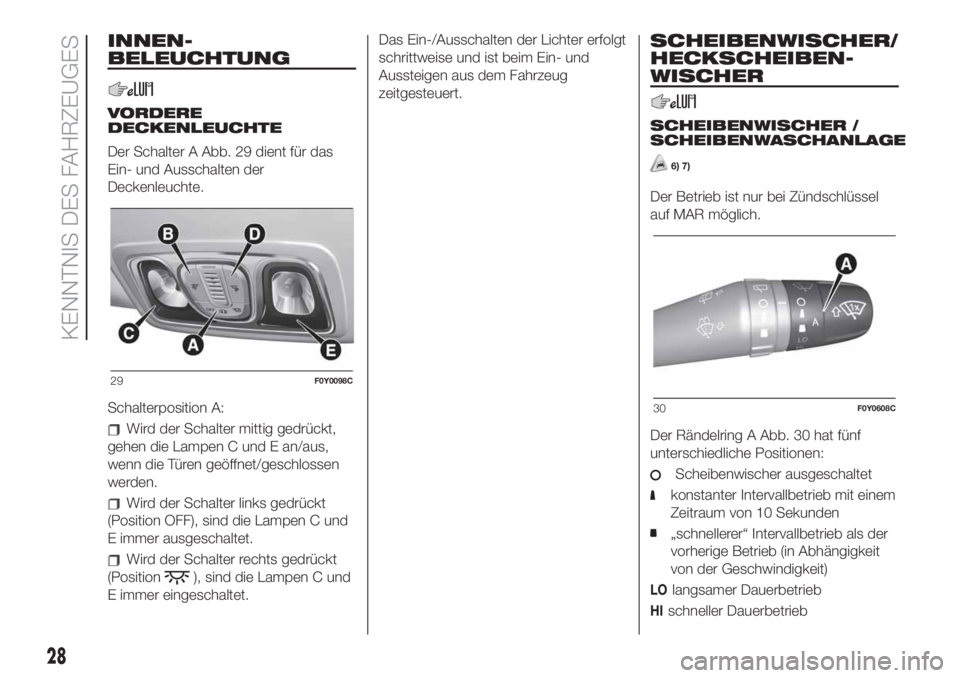

INNEN-
BELEUCHTUNG
VORDERE
DECKENLEUCHTE
Der Schalter A Abb. 29 dient für das
Ein- und Ausschalten der
Deckenleuchte.
Schalterposition A:
Wird der Schalter mittig gedrückt,
gehen die Lampen C und E an/aus,
wenn die Türen geöffnet/geschlossen
werden.
Wird der Schalter links gedrückt
(Position OFF), sind die Lampen C und
E immer ausgeschaltet.
Wird der Schalter rechts gedrückt
(Position
), sind die Lampen C und
E immer eingeschaltet.Das Ein-/Ausschalten der Lichter erfolgt
schrittweise und ist beim Ein- und
Aussteigen aus dem Fahrzeug
zeitgesteuert.
SCHEIBENWISCHER/
HECKSCHEIBEN-
WISCHER
SCHEIBENWISCHER /
SCHEIBENWASCHANLAGE
6) 7)
Der Betrieb ist nur bei Zündschlüssel
auf MAR möglich.
Der Rändelring A Abb. 30 hat fünf
unterschiedliche Positionen:
Scheibenwischer ausgeschaltet
konstanter Intervallbetrieb mit einem
Zeitraum von 10 Sekunden
„schnellerer“ Intervallbetrieb als der
vorherige Betrieb (in Abhängigkeit
von der Geschwindigkeit)
LOlangsamer Dauerbetrieb
HIschneller Dauerbetrieb
29F0Y0098C
30F0Y0608C
28
KENNTNIS DES FAHRZEUGES
