129)Skift kun pærer med motoren
standset og i en position, som ikke udgør
en fare for trafikken, og som gør det muligt
at foretage udskiftningen i fuld sikkerhed
(se venligst det, der beskrives i afsnittet
"Parkering"). Kontroller også, at motoren er
kold for at undgå fare for forbrændinger.
BEMÆRK
53)Halogenpærer må kun berøres på
metalsoklen. Hvis man berører den
gennemsigtige kolbe med fingrene,
nedsættes styrken af det udsendte lys, og
desuden kan pærens levetid blive nedsat.
Hvis man er kommet til at berøre kolben,
bør man gnide den med en klud vædet
med sprit og lade den tørre.
54)Det anbefales så vidt muligt at lade
Fiats servicenet udskifte pærerne. Korrekt
funktion og justering af de udvendige lygter
har afgørende betydning for
køresikkerheden og er desuden lovpligtigt.

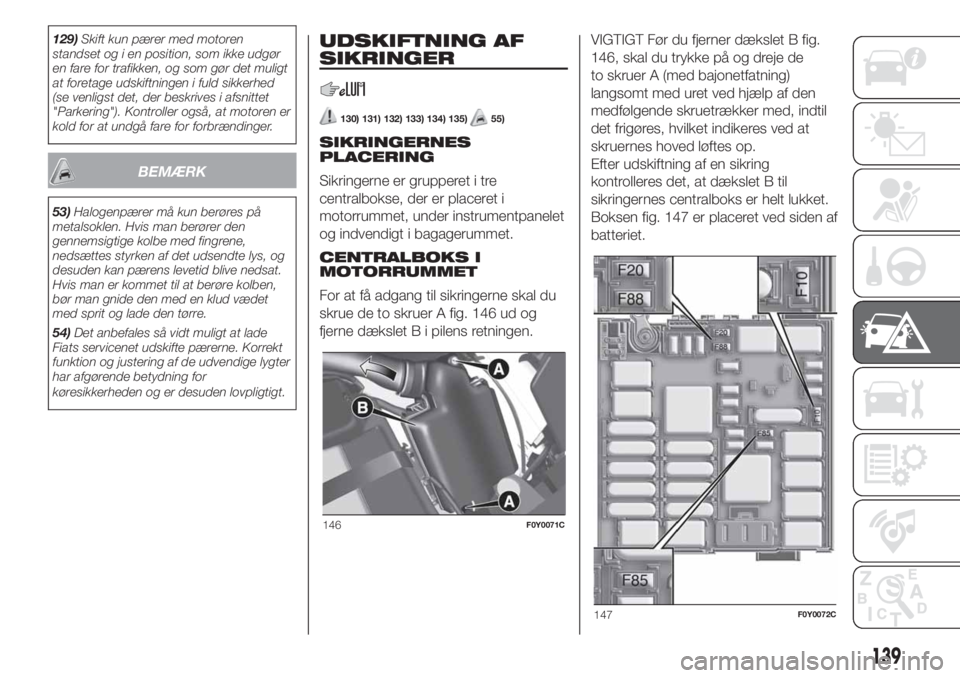

UDSKIFTNING AF
SIKRINGER
130) 131) 132) 133) 134) 135)55)
SIKRINGERNES
PLACERING
Sikringerne er grupperet i tre
centralbokse, der er placeret i
motorrummet, under instrumentpanelet
og indvendigt i bagagerummet.
CENTRALBOKS I
MOTORRUMMET
For at få adgang til sikringerne skal du
skrue de to skruer A fig. 146 ud og
fjerne dækslet B i pilens retningen.VIGTIGT Før du fjerner dækslet B fig.
146, skal du trykke på og dreje de
to skruer A (med bajonetfatning)
langsomt med uret ved hjælp af den
medfølgende skruetrækker med, indtil
det frigøres, hvilket indikeres ved at
skruernes hoved løftes op.
Efter udskiftning af en sikring
kontrolleres det, at dækslet B til
sikringernes centralboks er helt lukket.
Boksen fig. 147 er placeret ved siden af
batteriet.
146F0Y0071C
147F0Y0072C
139

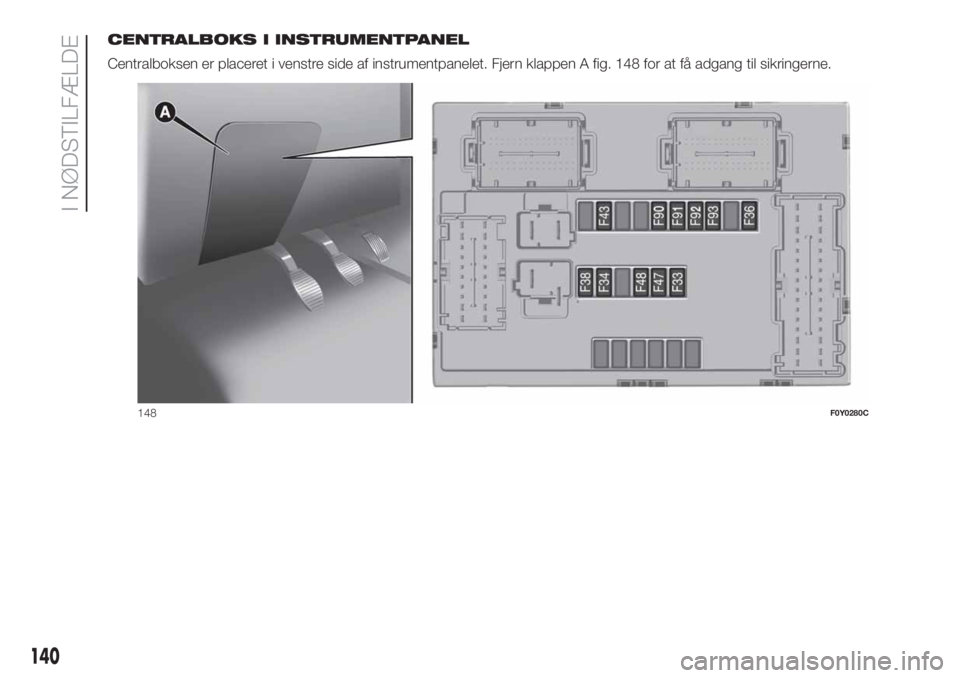

CENTRALBOKS I INSTRUMENTPANEL
Centralboksen er placeret i venstre side af instrumentpanelet. Fjern klappen A fig. 148 for at få adgang til sikringerne.
148F0Y0280C
140
I NØDSTILFÆLDE

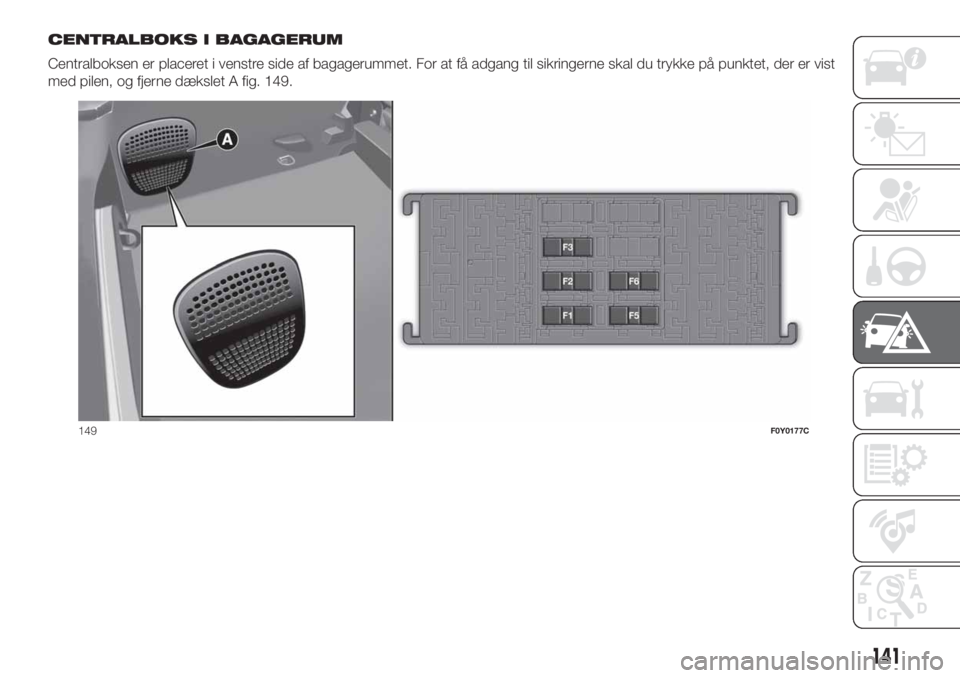

CENTRALBOKS I BAGAGERUM
Centralboksen er placeret i venstre side af bagagerummet. For at få adgang til sikringerne skal du trykke på punktet, der er vist
med pilen, og fjerne dækslet A fig. 149.
149F0Y0177C
141

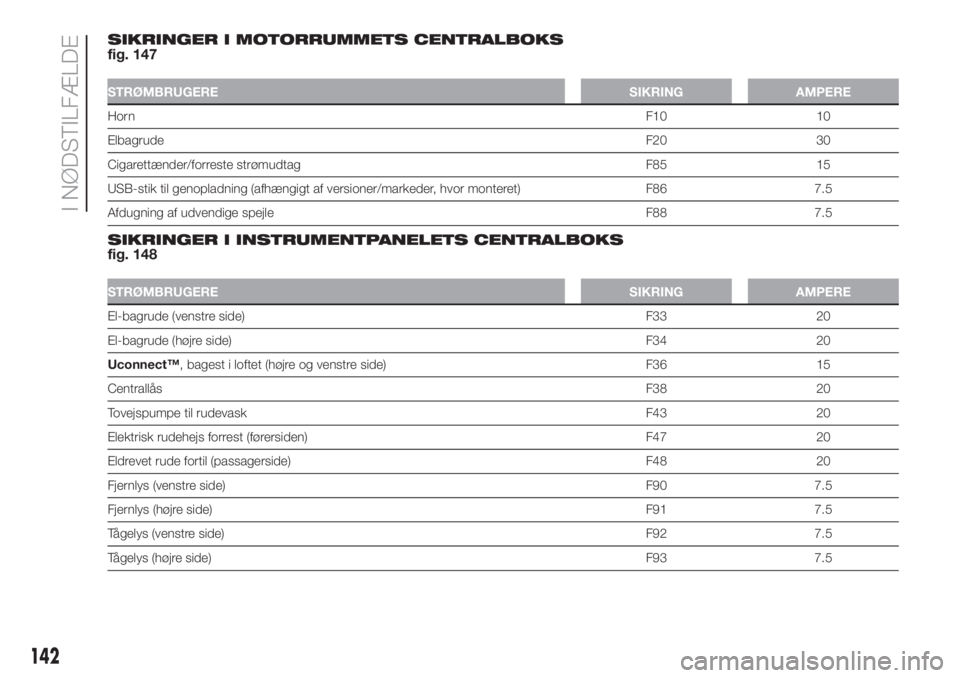

SIKRINGER I MOTORRUMMETS CENTRALBOKS
fig. 147
STRØMBRUGERE SIKRING AMPERE
HornF10 10
ElbagrudeF20 30
Cigarettænder/forreste strømudtag F85 15
USB-stik til genopladning (afhængigt af versioner/markeder, hvor monteret) F86 7.5
Afdugning af udvendige spejle F88 7.5
SIKRINGER I INSTRUMENTPANELETS CENTRALBOKS
fig. 148
STRØMBRUGERE SIKRING AMPERE
El-bagrude (venstre side) F33 20
El-bagrude (højre side)F34 20
Uconnect™, bagest i loftet (højre og venstre side) F36 15
CentrallåsF38 20
Tovejspumpe til rudevask F43 20
Elektrisk rudehejs forrest (førersiden) F47 20
Eldrevet rude fortil (passagerside) F48 20
Fjernlys (venstre side)F90 7.5
Fjernlys (højre side)F91 7.5
Tågelys (venstre side)F92 7.5
Tågelys (højre side)F93 7.5
142
I NØDSTILFÆLDE

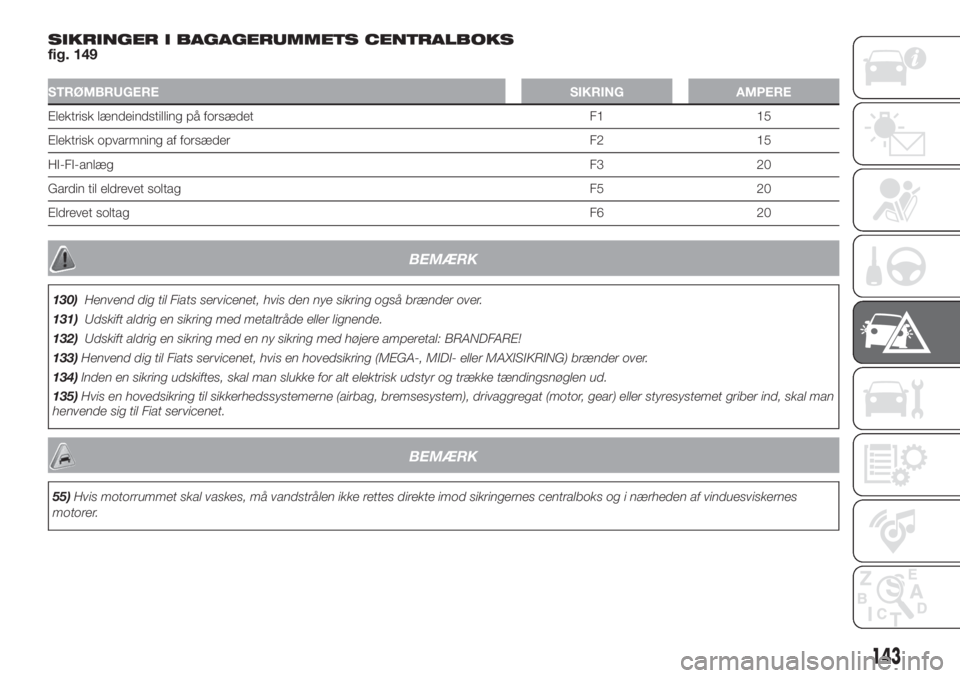

SIKRINGER I BAGAGERUMMETS CENTRALBOKS
fig. 149
STRØMBRUGERE SIKRING AMPERE
Elektrisk lændeindstilling på forsædet F1 15
Elektrisk opvarmning af forsæder F2 15
HI-FI-anlægF3 20
Gardin til eldrevet soltag F5 20
Eldrevet soltagF6 20
BEMÆRK
130)Henvend dig til Fiats servicenet, hvis den nye sikring også brænder over.
131)Udskift aldrig en sikring med metaltråde eller lignende.
132)Udskift aldrig en sikring med en ny sikring med højere amperetal: BRANDFARE!
133)Henvend dig til Fiats servicenet, hvis en hovedsikring (MEGA-, MIDI- eller MAXISIKRING) brænder over.
134)Inden en sikring udskiftes, skal man slukke for alt elektrisk udstyr og trække tændingsnøglen ud.
135)Hvis en hovedsikring til sikkerhedssystemerne (airbag, bremsesystem), drivaggregat (motor, gear) eller styresystemet griber ind, skal man
henvende sig til Fiat servicenet.
BEMÆRK
55)Hvis motorrummet skal vaskes, må vandstrålen ikke rettes direkte imod sikringernes centralboks og i nærheden af vinduesviskernes
motorer.
143

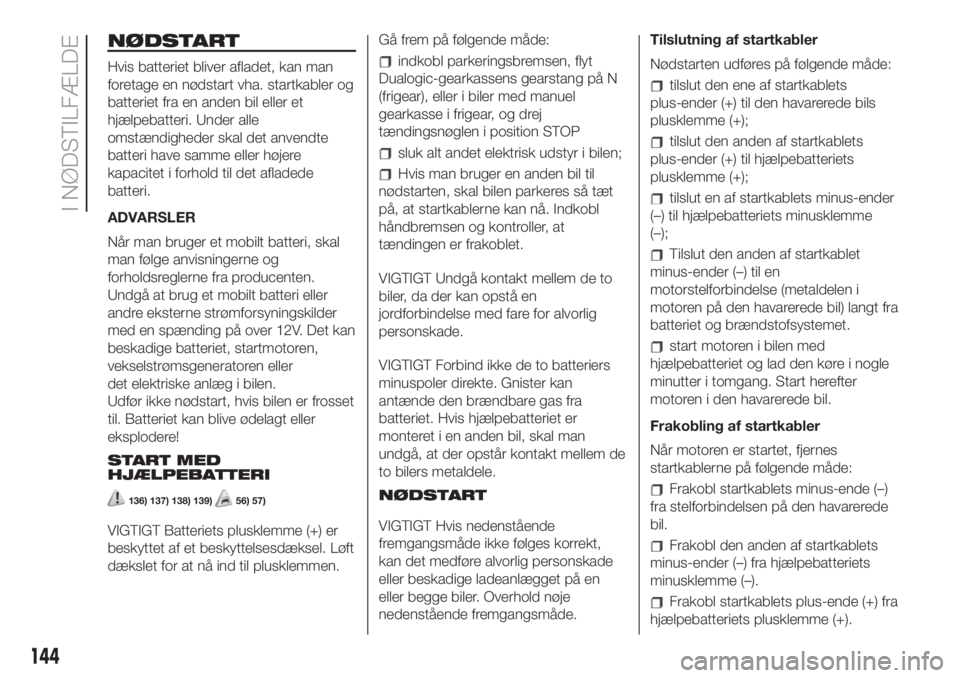

NØDSTART
Hvis batteriet bliver afladet, kan man
foretage en nødstart vha. startkabler og
batteriet fra en anden bil eller et
hjælpebatteri. Under alle
omstændigheder skal det anvendte
batteri have samme eller højere
kapacitet i forhold til det afladede
batteri.
ADVARSLER
Når man bruger et mobilt batteri, skal
man følge anvisningerne og
forholdsreglerne fra producenten.
Undgå at brug et mobilt batteri eller
andre eksterne strømforsyningskilder
med en spænding på over 12V. Det kan
beskadige batteriet, startmotoren,
vekselstrømsgeneratoren eller
det elektriske anlæg i bilen.
Udfør ikke nødstart, hvis bilen er frosset
til. Batteriet kan blive ødelagt eller
eksplodere!
START MED
HJÆLPEBATTERI
136) 137) 138) 139)56) 57)
VIGTIGT Batteriets plusklemme (+) er
beskyttet af et beskyttelsesdæksel. Løft
dækslet for at nå ind til plusklemmen.Gå frem på følgende måde:
indkobl parkeringsbremsen, flyt
Dualogic-gearkassens gearstang på N
(frigear), eller i biler med manuel
gearkasse i frigear, og drej
tændingsnøglen i position STOP
sluk alt andet elektrisk udstyr i bilen;
Hvis man bruger en anden bil til
nødstarten, skal bilen parkeres så tæt
på, at startkablerne kan nå. Indkobl
håndbremsen og kontroller, at
tændingen er frakoblet.
VIGTIGT Undgå kontakt mellem de to
biler, da der kan opstå en
jordforbindelse med fare for alvorlig
personskade.
VIGTIGT Forbind ikke de to batteriers
minuspoler direkte. Gnister kan
antænde den brændbare gas fra
batteriet. Hvis hjælpebatteriet er
monteret i en anden bil, skal man
undgå, at der opstår kontakt mellem de
to bilers metaldele.
NØDSTART
VIGTIGT Hvis nedenstående
fremgangsmåde ikke følges korrekt,
kan det medføre alvorlig personskade
eller beskadige ladeanlægget på en
eller begge biler. Overhold nøje
nedenstående fremgangsmåde.Tilslutning af startkabler
Nødstarten udføres på følgende måde:
tilslut den ene af startkablets
plus-ender (+) til den havarerede bils
plusklemme (+);
tilslut den anden af startkablets
plus-ender (+) til hjælpebatteriets
plusklemme (+);
tilslut en af startkablets minus-ender
(–) til hjælpebatteriets minusklemme
(–);
Tilslut den anden af startkablet
minus-ender (–) til en
motorstelforbindelse (metaldelen i
motoren på den havarerede bil) langt fra
batteriet og brændstofsystemet.
start motoren i bilen med
hjælpebatteriet og lad den køre i nogle
minutter i tomgang. Start herefter
motoren i den havarerede bil.
Frakobling af startkabler
Når motoren er startet, fjernes
startkablerne på følgende måde:
Frakobl startkablets minus-ende (–)
fra stelforbindelsen på den havarerede
bil.
Frakobl den anden af startkablets
minus-ender (–) fra hjælpebatteriets
minusklemme (–).
Frakobl startkablets plus-ende (+) fra
hjælpebatteriets plusklemme (+).
144
I NØDSTILFÆLDE

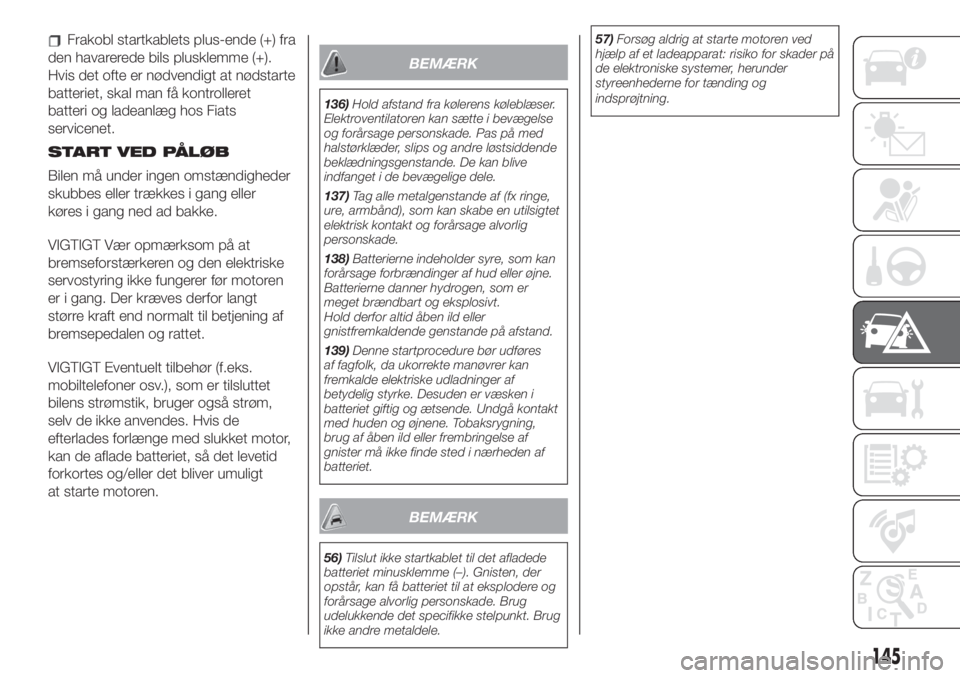

Frakobl startkablets plus-ende (+) fra
den havarerede bils plusklemme (+).
Hvis det ofte er nødvendigt at nødstarte
batteriet, skal man få kontrolleret
batteri og ladeanlæg hos Fiats
servicenet.
START VED PÅLØB
Bilen må under ingen omstændigheder
skubbes eller trækkes i gang eller
køres i gang ned ad bakke.
VIGTIGT Vær opmærksom på at
bremseforstærkeren og den elektriske
servostyring ikke fungerer før motoren
er i gang. Der kræves derfor langt
større kraft end normalt til betjening af
bremsepedalen og rattet.
VIGTIGT Eventuelt tilbehør (f.eks.
mobiltelefoner osv.), som er tilsluttet
bilens strømstik, bruger også strøm,
selv de ikke anvendes. Hvis de
efterlades forlænge med slukket motor,
kan de aflade batteriet, så det levetid
forkortes og/eller det bliver umuligt
at starte motoren.
BEMÆRK
136)Hold afstand fra kølerens køleblæser.
Elektroventilatoren kan sætte i bevægelse
og forårsage personskade. Pas på med
halstørklæder, slips og andre løstsiddende
beklædningsgenstande. De kan blive
indfanget i de bevægelige dele.
137)Tag alle metalgenstande af (fx ringe,
ure, armbånd), som kan skabe en utilsigtet
elektrisk kontakt og forårsage alvorlig
personskade.
138)Batterierne indeholder syre, som kan
forårsage forbrændinger af hud eller øjne.
Batterierne danner hydrogen, som er
meget brændbart og eksplosivt.
Hold derfor altid åben ild eller
gnistfremkaldende genstande på afstand.
139)Denne startprocedure bør udføres
af fagfolk, da ukorrekte manøvrer kan
fremkalde elektriske udladninger af
betydelig styrke. Desuden er væsken i
batteriet giftig og ætsende. Undgå kontakt
med huden og øjnene. Tobaksrygning,
brug af åben ild eller frembringelse af
gnister må ikke finde sted i nærheden af
batteriet.
BEMÆRK
56)Tilslut ikke startkablet til det afladede
batteriet minusklemme (–). Gnisten, der
opstår, kan få batteriet til at eksplodere og
forårsage alvorlig personskade. Brug
udelukkende det specifikke stelpunkt. Brug
ikke andre metaldele.57)Forsøg aldrig at starte motoren ved
hjælp af et ladeapparat: risiko for skader på
de elektroniske systemer, herunder
styreenhederne for tænding og
indsprøjtning.
145

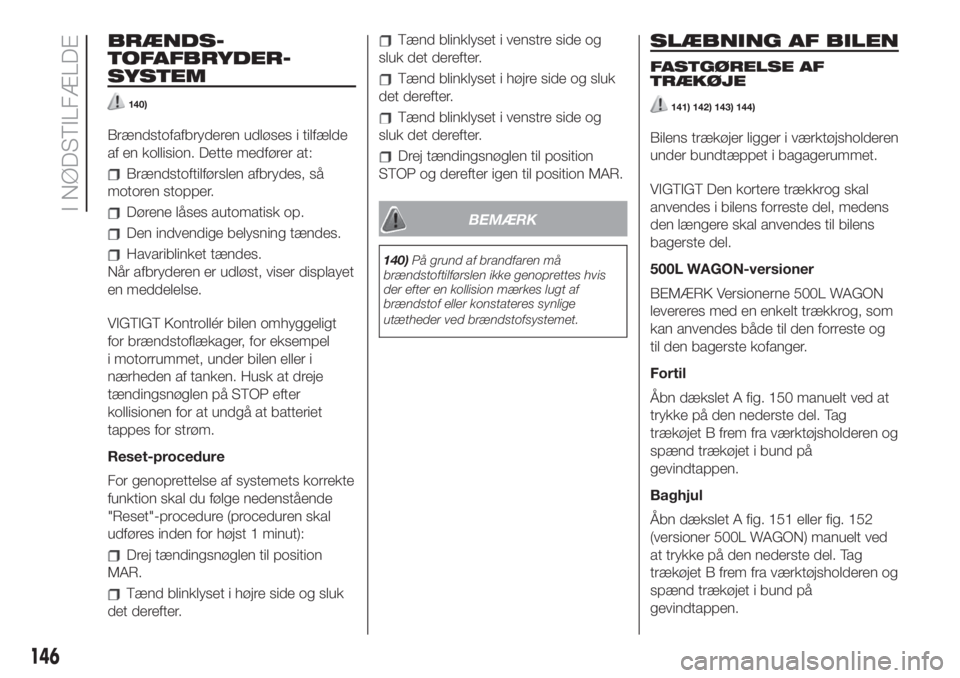

BRÆNDS-
TOFAFBRYDER-
SYSTEM
140)
Brændstofafbryderen udløses i tilfælde
af en kollision. Dette medfører at:
Brændstoftilførslen afbrydes, så
motoren stopper.
Dørene låses automatisk op.
Den indvendige belysning tændes.
Havariblinket tændes.
Når afbryderen er udløst, viser displayet
en meddelelse.
VIGTIGT Kontrollér bilen omhyggeligt
for brændstoflækager, for eksempel
i motorrummet, under bilen eller i
nærheden af tanken. Husk at dreje
tændingsnøglen på STOP efter
kollisionen for at undgå at batteriet
tappes for strøm.
Reset-procedure
For genoprettelse af systemets korrekte
funktion skal du følge nedenstående
"Reset"-procedure (proceduren skal
udføres inden for højst 1 minut):
Drej tændingsnøglen til position
MAR.
Tænd blinklyset i højre side og sluk
det derefter.
Tænd blinklyset i venstre side og
sluk det derefter.
Tænd blinklyset i højre side og sluk
det derefter.
Tænd blinklyset i venstre side og
sluk det derefter.
Drej tændingsnøglen til position
STOP og derefter igen til position MAR.
BEMÆRK
140)På grund af brandfaren må
brændstoftilførslen ikke genoprettes hvis
der efter en kollision mærkes lugt af
brændstof eller konstateres synlige
utætheder ved brændstofsystemet.
SLÆBNING AF BILEN
FASTGØRELSE AF
TRÆKØJE
141) 142) 143) 144)
Bilens trækøjer ligger i værktøjsholderen
under bundtæppet i bagagerummet.
VIGTIGT Den kortere trækkrog skal
anvendes i bilens forreste del, medens
den længere skal anvendes til bilens
bagerste del.
500L WAGON-versioner
BEMÆRK Versionerne 500L WAGON
levereres med en enkelt trækkrog, som
kan anvendes både til den forreste og
til den bagerste kofanger.

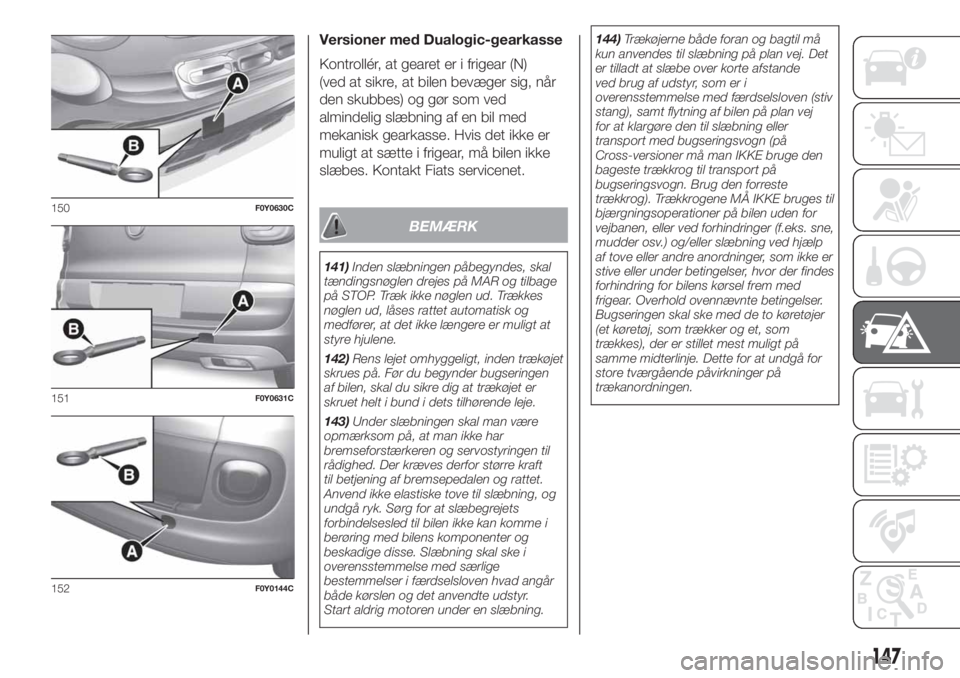

Fortil
Åbn dækslet A fig. 150 manuelt ved at
trykke på den nederste del. Tag
trækøjet B frem fra værktøjsholderen og
spænd trækøjet i bund på
gevindtappen.
Baghjul
Åbn dækslet A fig. 151 eller fig. 152
(versioner 500L WAGON) manuelt ved
at trykke på den nederste del. Tag
trækøjet B frem fra værktøjsholderen og
spænd trækøjet i bund på
gevindtappen.
146
I NØDSTILFÆLDE

Versioner med Dualogic-gearkasse
Kontrollér, at gearet er i frigear (N)
(ved at sikre, at bilen bevæger sig, når
den skubbes) og gør som ved
almindelig slæbning af en bil med
mekanisk gearkasse. Hvis det ikke er
muligt at sætte i frigear, må bilen ikke
slæbes. Kontakt Fiats servicenet.
BEMÆRK
141)Inden slæbningen påbegyndes, skal
tændingsnøglen drejes på MAR og tilbage
på STOP. Træk ikke nøglen ud. Trækkes
nøglen ud, låses rattet automatisk og
medfører, at det ikke længere er muligt at
styre hjulene.
142)Rens lejet omhyggeligt, inden trækøjet
skrues på. Før du begynder bugseringen
af bilen, skal du sikre dig at trækøjet er
skruet helt i bund i dets tilhørende leje.
143)Under slæbningen skal man være
opmærksom på, at man ikke har
bremseforstærkeren og servostyringen til
rådighed. Der kræves derfor større kraft
til betjening af bremsepedalen og rattet.
Anvend ikke elastiske tove til slæbning, og
undgå ryk. Sørg for at slæbegrejets
forbindelsesled til bilen ikke kan komme i
berøring med bilens komponenter og
beskadige disse. Slæbning skal ske i
overensstemmelse med særlige
bestemmelser i færdselsloven hvad angår
både kørslen og det anvendte udstyr.
Start aldrig motoren under en slæbning.144)Trækøjerne både foran og bagtil må
kun anvendes til slæbning på plan vej. Det
er tilladt at slæbe over korte afstande
ved brug af udstyr, som er i
overensstemmelse med færdselsloven (stiv
stang), samt flytning af bilen på plan vej
for at klargøre den til slæbning eller
transport med bugseringsvogn (på
Cross-versioner må man IKKE bruge den
bageste trækkrog til transport på
bugseringsvogn. Brug den forreste
trækkrog). Trækkrogene MÅ IKKE bruges til
bjærgningsoperationer på bilen uden for
vejbanen, eller ved forhindringer (f.eks. sne,
mudder osv.) og/eller slæbning ved hjælp
af tove eller andre anordninger, som ikke er
stive eller under betingelser, hvor der findes
forhindring for bilens kørsel frem med
frigear. Overhold ovennævnte betingelser.
Bugseringen skal ske med de to køretøjer
(et køretøj, som trækker og et, som
trækkes), der er stillet mest muligt på
samme midterlinje. Dette for at undgå for
store tværgående påvirkninger på
trækanordningen.
150F0Y0630C
151F0Y0631C
152F0Y0144C
147

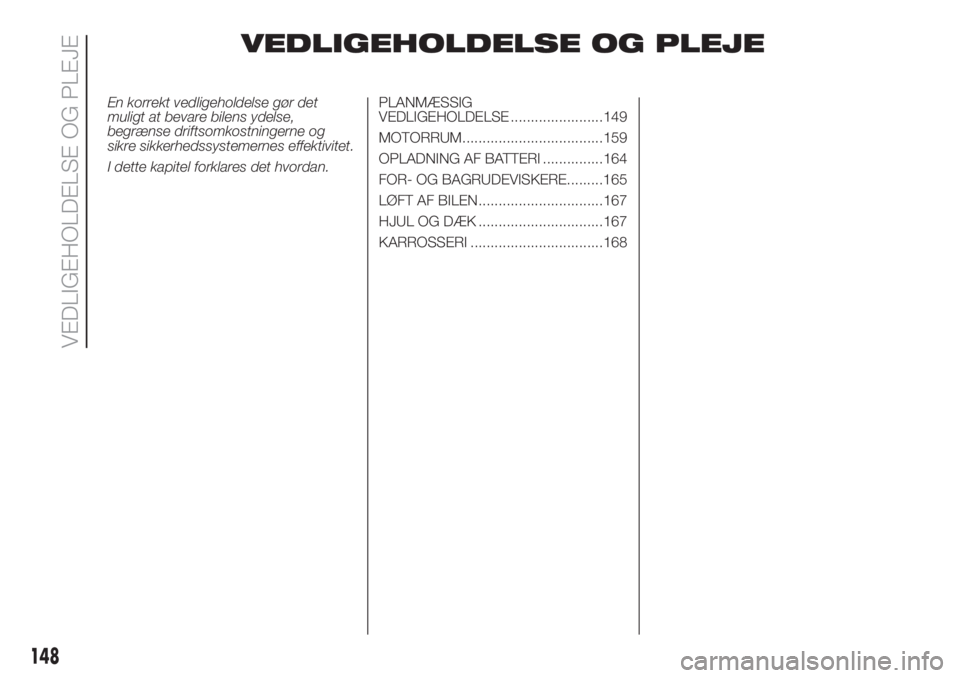

VEDLIGEHOLDELSE OG PLEJE
En korrekt vedligeholdelse gør det
muligt at bevare bilens ydelse,
begrænse driftsomkostningerne og
sikre sikkerhedssystemernes effektivitet.
I dette kapitel forklares det hvordan.PLANMÆSSIG
VEDLIGEHOLDELSE .......................149
MOTORRUM...................................159
OPLADNING AF BATTERI ...............164
FOR- OG BAGRUDEVISKERE.........165
LØFT AF BILEN...............................167
HJUL OG DÆK ...............................167
KARROSSERI .................................168
148
VEDLIGEHOLDELSE OG PLEJE
