FIAT 500L LIVING 2019 Drift- och underhållshandbok (in Swedish)

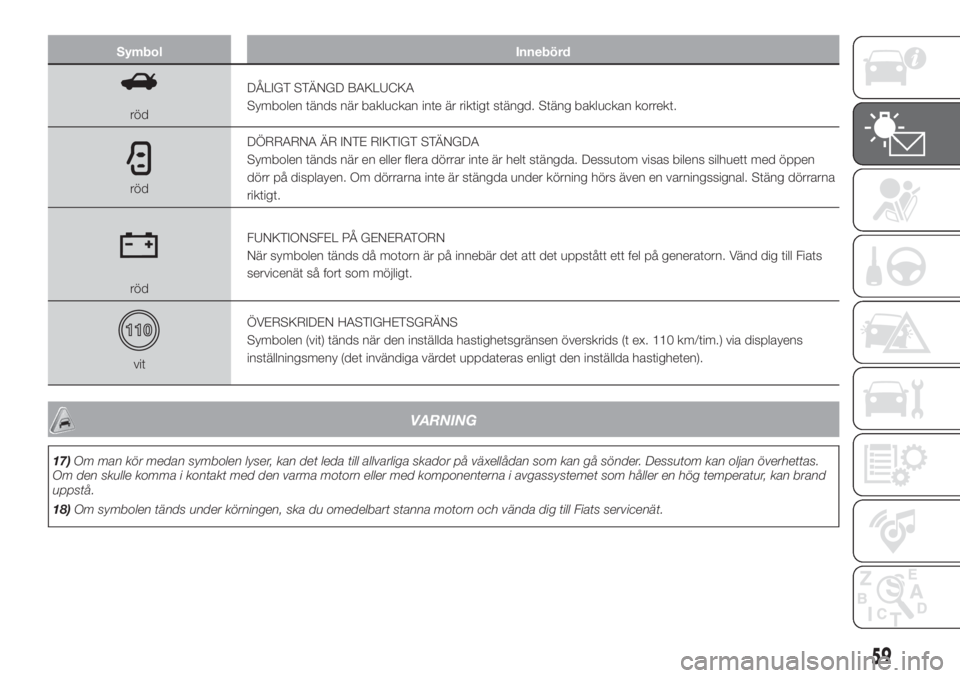

Symbol Innebörd
rödDÅLIGT STÄNGD BAKLUCKA
Symbolen tänds när bakluckan inte är riktigt stängd. Stäng bakluckan korrekt.
rödDÖRRARNA ÄR INTE RIKTIGT STÄNGDA
Symbolen tänds när en eller flera dörrar inte är helt stängda. Dessutom visas bilens silhuett med öppen
dörr på displayen. Om dörrarna inte är stängda under körning hörs även en varningssignal. Stäng dörrarna
riktigt.
rödFUNKTIONSFEL PÅ GENERATORN
När symbolen tänds då motorn är på innebär det att det uppstått ett fel på generatorn. Vänd dig till Fiats
servicenät så fort som möjligt.
vitÖVERSKRIDEN HASTIGHETSGRÄNS
Symbolen (vit) tänds när den inställda hastighetsgränsen överskrids (t ex. 110 km/tim.) via displayens
inställningsmeny (det invändiga värdet uppdateras enligt den inställda hastigheten).
VARNING
17)Om man kör medan symbolen lyser, kan det leda till allvarliga skador på växellådan som kan gå sönder. Dessutom kan oljan överhettas.
Om den skulle komma i kontakt med den varma motorn eller med komponenterna i avgassystemet som håller en hög temperatur, kan brand
uppstå.
18)Om symbolen tänds under körningen, ska du omedelbart stanna motorn och vända dig till Fiats servicenät.
59

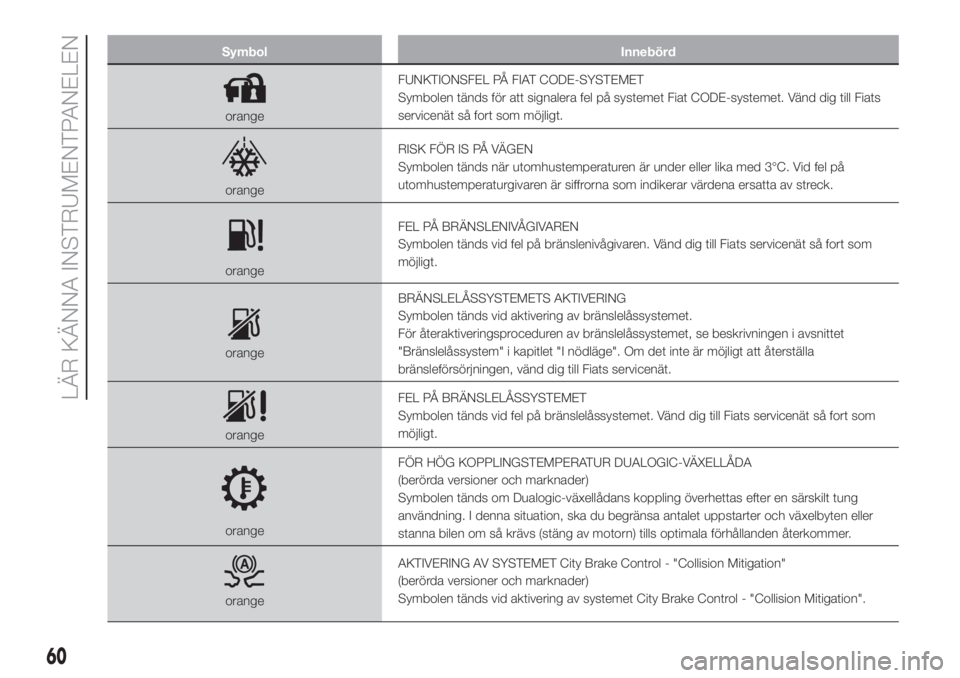

Symbol Innebörd
orangeFUNKTIONSFEL PÃ… FIAT CODE-SYSTEMET
Symbolen tänds för att signalera fel på systemet Fiat CODE-systemet. Vänd dig till Fiats
servicenät så fort som möjligt.
orangeRISK FÖR IS PÅ VÄGEN
Symbolen tänds när utomhustemperaturen är under eller lika med 3°C. Vid fel på
utomhustemperaturgivaren är siffrorna som indikerar värdena ersatta av streck.
orangeFEL PÅ BRÄNSLENIVÅGIVAREN
Symbolen tänds vid fel på bränslenivågivaren. Vänd dig till Fiats servicenät så fort som
möjligt.
orangeBRÄNSLELÅSSYSTEMETS AKTIVERING
Symbolen tänds vid aktivering av bränslelåssystemet.
För återaktiveringsproceduren av bränslelåssystemet, se beskrivningen i avsnittet
"Bränslelåssystem" i kapitlet "I nödläge". Om det inte är möjligt att återställa
bränsleförsörjningen, vänd dig till Fiats servicenät.
orangeFEL PÅ BRÄNSLELÅSSYSTEMET
Symbolen tänds vid fel på bränslelåssystemet. Vänd dig till Fiats servicenät så fort som
möjligt.
orangeFÖR HÖG KOPPLINGSTEMPERATUR DUALOGIC-VÄXELLÅDA
(berörda versioner och marknader)
Symbolen tänds om Dualogic-växellådans koppling överhettas efter en särskilt tung
användning. I denna situation, ska du begränsa antalet uppstarter och växelbyten eller
stanna bilen om så krävs (stäng av motorn) tills optimala förhållanden återkommer.
orangeAKTIVERING AV SYSTEMET City Brake Control - "Collision Mitigation"
(berörda versioner och marknader)
Symbolen tänds vid aktivering av systemet City Brake Control - "Collision Mitigation".
60
LÄR KÄNNA INSTRUMENTPANELEN

Symbol Innebörd
orangeFEL PÃ… SYSTEMET City Brake Control - "Collision Mitigation"
(berörda versioner och marknader)
Symbolen tänds för att signalera ett tillfälligt eller permanent fel i systemet City Brake
Control - "Collision Mitigation". Vänd dig till Fiats servicenät så fort som möjligt.
orangeDÃ…LIG MOTOROLJA
(berörda versioner och marknader)
Dieselversioner: symbolen fortsätter att visas i cykler om tre minuter med intervaller med
släckt symbol i fem sekunder tills oljan byts ut. Symbolen fortsätter att visas på displayen
under hela visningstiden.
Bensinversioner: symbolen tänds och försvinner sedan från displayen efter
visningscykeln.
OBSERVERA! Efter den första signaleringen, fortsätter lampan att tändas så som anges
ovan vid varje motorstart tills oljan byts ut.
När symbolen tänds betyder inte detta att det är fel på bilen, bara att man så snart som
möjligt behöver byta motorolja på grund av bilens normala användning.
Kom ihåg att motoroljans försämring påskyndas om man använder bilen endast i korta
sträckor, eftersom motorn då inte når drifttemperaturen.
Vänd dig till Fiats servicenät så fort som möjligt.
19) 20)
orangeFEL PÃ… MOTOROLJANS TRYCKSENSOR
Symbolen tänds vid fel på motorns oljetrycksgivare.
orangeDET FINNS VATTEN I DIESELFILTRET (dieselversioner)
Symbolen tänds och lyser med fast sken under körningen för att meddela att det finns
vatten i dieselfiltret.21)
61

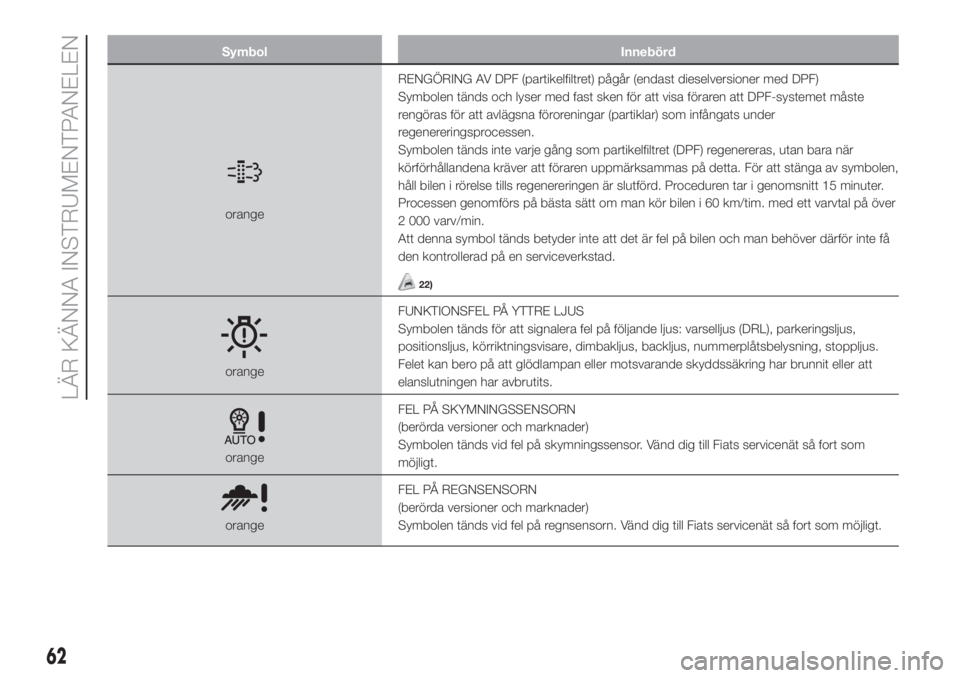

Symbol Innebörd
orangeRENGÖRING AV DPF (partikelfiltret) pågår (endast dieselversioner med DPF)
Symbolen tänds och lyser med fast sken för att visa föraren att DPF-systemet måste
rengöras för att avlägsna föroreningar (partiklar) som infångats under
regenereringsprocessen.
Symbolen tänds inte varje gång som partikelfiltret (DPF) regenereras, utan bara när
körförhållandena kräver att föraren uppmärksammas på detta. För att stänga av symbolen,
håll bilen i rörelse tills regenereringen är slutförd. Proceduren tar i genomsnitt 15 minuter.
Processen genomförs på bästa sätt om man kör bilen i 60 km/tim. med ett varvtal på över
2 000 varv/min.
Att denna symbol tänds betyder inte att det är fel på bilen och man behöver därför inte få
den kontrollerad på en serviceverkstad.
22)
orangeFUNKTIONSFEL PÃ… YTTRE LJUS
Symbolen tänds för att signalera fel på följande ljus: varselljus (DRL), parkeringsljus,
positionsljus, körriktningsvisare, dimbakljus, backljus, nummerplåtsbelysning, stoppljus.
Felet kan bero på att glödlampan eller motsvarande skyddssäkring har brunnit eller att
elanslutningen har avbrutits.
orangeFEL PÃ… SKYMNINGSSENSORN
(berörda versioner och marknader)
Symbolen tänds vid fel på skymningssensor. Vänd dig till Fiats servicenät så fort som
möjligt.
orangeFEL PÃ… REGNSENSORN
(berörda versioner och marknader)
Symbolen tänds vid fel på regnsensorn. Vänd dig till Fiats servicenät så fort som möjligt.
62
LÄR KÄNNA INSTRUMENTPANELEN

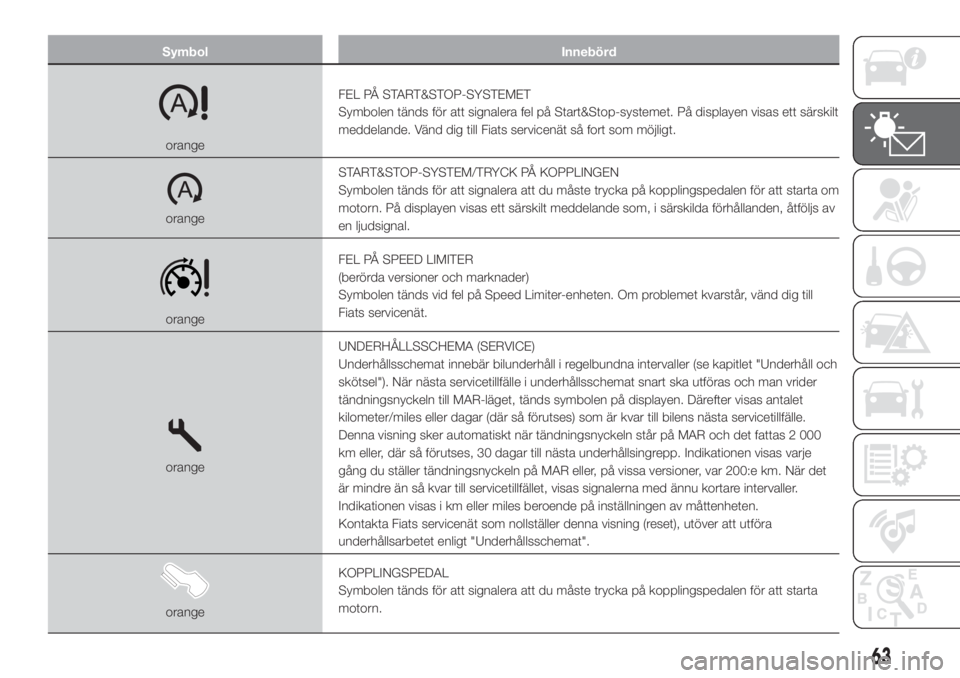

Symbol Innebörd
orangeFEL PÃ… START&STOP-SYSTEMET
Symbolen tänds för att signalera fel på Start&Stop-systemet. På displayen visas ett särskilt
meddelande. Vänd dig till Fiats servicenät så fort som möjligt.
orangeSTART&STOP-SYSTEM/TRYCK PÃ… KOPPLINGEN
Symbolen tänds för att signalera att du måste trycka på kopplingspedalen för att starta om
motorn. På displayen visas ett särskilt meddelande som, i särskilda förhållanden, åtföljs av
en ljudsignal.
orangeFEL PÃ… SPEED LIMITER
(berörda versioner och marknader)
Symbolen tänds vid fel på Speed Limiter-enheten. Om problemet kvarstår, vänd dig till
Fiats servicenät.
orangeUNDERHÃ…LLSSCHEMA (SERVICE)
Underhållsschemat innebär bilunderhåll i regelbundna intervaller (se kapitlet "Underhåll och
skötsel"). När nästa servicetillfälle i underhållsschemat snart ska utföras och man vrider
tändningsnyckeln till MAR-läget, tänds symbolen på displayen. Därefter visas antalet
kilometer/miles eller dagar (där så förutses) som är kvar till bilens nästa servicetillfälle.
Denna visning sker automatiskt när tändningsnyckeln står på MAR och det fattas 2 000
km eller, där så förutses, 30 dagar till nästa underhållsingrepp. Indikationen visas varje
gång du ställer tändningsnyckeln på MAR eller, på vissa versioner, var 200:e km. När det
är mindre än så kvar till servicetillfället, visas signalerna med ännu kortare intervaller.
Indikationen visas i km eller miles beroende på inställningen av måttenheten.
Kontakta Fiats servicenät som nollställer denna visning (reset), utöver att utföra
underhållsarbetet enligt "Underhållsschemat".
orangeKOPPLINGSPEDAL
Symbolen tänds för att signalera att du måste trycka på kopplingspedalen för att starta
motorn.
63

Symbol Innebörd
vitAKTIVERING AV FARTHÃ…LLAREN
(berörda versioner och marknader)
Den vita symbolen tänds vid aktivering av Cruise Control. På vissa versioner visas ett
särskilt meddelande på displayen.
grönAKTIVERING AV CRUISE CONTROL
(berörda versioner och marknader)
Den gröna symbolen tänds vid aktivering av Cruise Control. På vissa versioner visas ett
särskilt meddelande på displayen.
vitAKTIVERING AV SPEED LIMITER
(berörda versioner och marknader)
Den vita symbolen tänds vid aktivering av Speed Limiter-enheten. På vissa versioner visas
ett särskilt meddelande på displayen.
grönAKTIVERING AV SPEED LIMITER
(berörda versioner och marknader)
Den gröna symbolen tänds vid aktivering av Speed Limiter-enheten. På vissa versioner
visas ett särskilt meddelande på displayen.
vitGRAVITY CONTROL
(berörda versioner och marknader)
Aktivering av systemet: påsättning av lysdioden som sitter på Mode Selector.
Systemets ingrepp: symbolen (vit) tänds med ett fast sken.
vitREGLERING AV STRÅLKASTARINSTÄLLNINGEN
Den vita symbolen tänds samtidigt med numret som indikerar position för strålkastarna när
man riktar in de senare. För justeringen ska du trycka på knapparna
ochsom sitter
på instrumentpanelen.
64
LÄR KÄNNA INSTRUMENTPANELEN

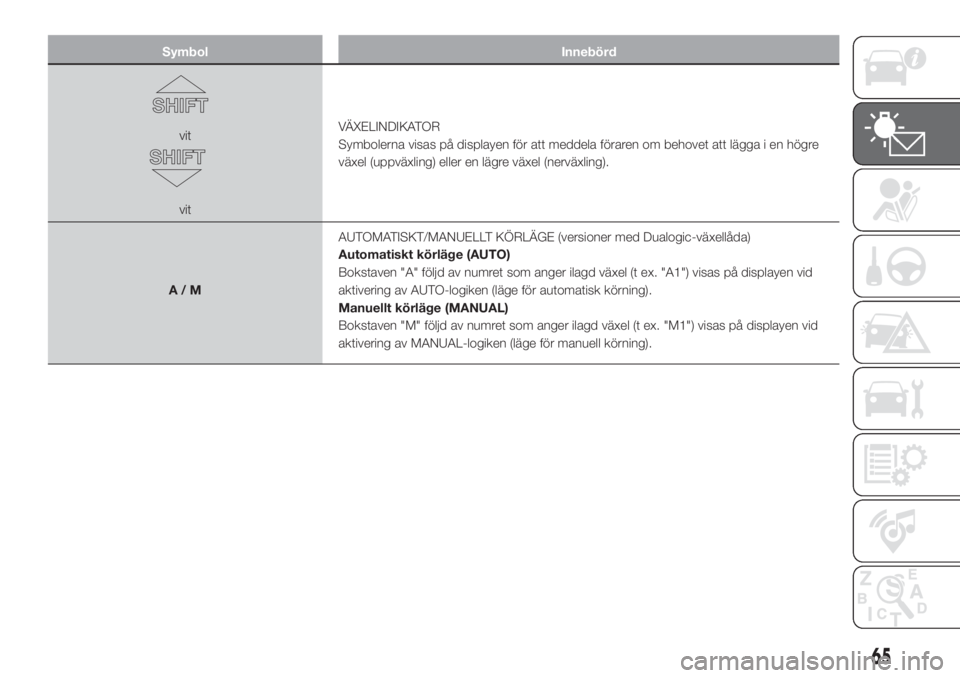

Symbol Innebörd
vit
vitVÄXELINDIKATOR
Symbolerna visas på displayen för att meddela föraren om behovet att lägga i en högre
växel (uppväxling) eller en lägre växel (nerväxling).
A/MAUTOMATISKT/MANUELLT KÖRLÄGE (versioner med Dualogic-växellåda)
Automatiskt körläge (AUTO)
Bokstaven "A" följd av numret som anger ilagd växel (t ex. "A1") visas på displayen vid
aktivering av AUTO-logiken (läge för automatisk körning).
Manuellt körläge (MANUAL)
Bokstaven "M" följd av numret som anger ilagd växel (t ex. "M1") visas på displayen vid
aktivering av MANUAL-logiken (läge för manuell körning).
65

Symbol Innebörd
SIGNALERING OM LÅG TILLSATSNIVÅ FÖR DIESELUTSLÄPP AdBlue® (UREA)
(berörda versioner och marknader)
Symbolen
för en låg nivå av tillsatsmedlet för dieselutsläpp AdBlue® (UREA) tänds om
bilen har en låg AdBlue® (UREA)-nivå. På displayen visas dessutom en varning och ett
dedikerat meddelande om behovet av att fylla på AdBlue® (UREA).
Symbolen
förblir tänd till dess att AdBlue® (UREA)-tanken fyllts på med minst 5 liter.
Om påfyllningen inte utförs, visas ett särskilt varningsmeddelande på instrumentpanelens
display tills det går att starta motorn igen.
När den resterande körsträckan är cirka 200 km, visas ett särskilt meddelande på
displayen och, i särskilda förhållanden, åtföljs det av en ljudsignal.
När den resterande körsträckan är cirka 0 km, visas ett särskilt meddelande på
instrumentpanelens display på vissa versioner. Det går inte att sätta på motorn igen efter
att ha stängt av den. Det går att starta om den så snart AdBlue® (UREA)-tanken fyllts med
minst 5 liter.
Fyll AdBlue® (UREA)-tanken så snart som möjligt med minst 5 liter AdBlue® (UREA). Om
påfyllningen sker när AdBlue® (UREA)-tanken är helt tom, ska du vänta i 2 minuter innan
du startar fordonet igen.
23)
VARNING
19)Om symbolen tänds, bör motoroljan bytas ut så snart som möjligt och inte mer än 500 km efter det att varningslampan först tändes.
Underlåtenhet att följa information som den som anges ovan kan orsaka allvarliga skador på motorn och göra så att tillverkarens garanti
upphör att gälla. När denna symbol tänds, säger den inte något om mängden motorolja som finns i motorn. Om den börjar blinka, ska du
därför inte fylla på med mer olja.
20)Om symbolen skulle börja blinka under körningen, vänd dig till Fiats servicenät.
21)Vatten i bränslekretsen kan orsaka allvarliga skador på insprutningssystemet och få motorn att gå oregelbundet. Om symbolen tänds på
instrumentpanelen, ska du snarast möjligt vända dig till Fiats servicenät för avluftning. Om signaleringen återkommer omedelbart efter
tankningen är det möjligt att vatten har trängt in i tanken: stäng i så fall omedelbart av motorn och vänd dig till Fiats servicenät.
66
LÄR KÄNNA INSTRUMENTPANELEN

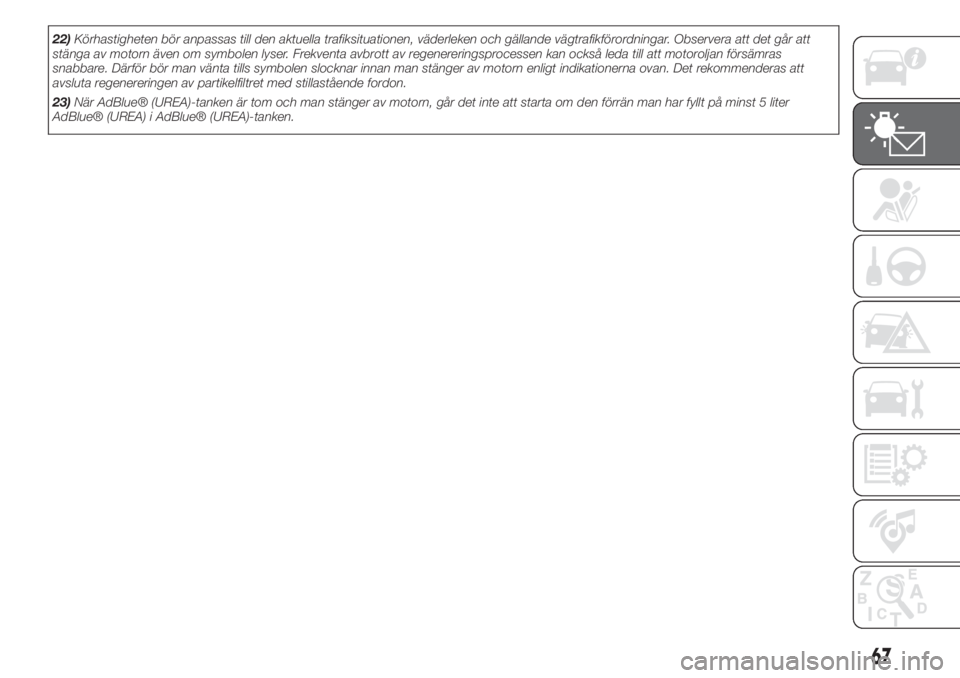

22)Körhastigheten bör anpassas till den aktuella trafiksituationen, väderleken och gällande vägtrafikförordningar. Observera att det går att
stänga av motorn även om symbolen lyser. Frekventa avbrott av regenereringsprocessen kan också leda till att motoroljan försämras
snabbare. Därför bör man vänta tills symbolen slocknar innan man stänger av motorn enligt indikationerna ovan. Det rekommenderas att
avsluta regenereringen av partikelfiltret med stillastående fordon.
23)När AdBlue® (UREA)-tanken är tom och man stänger av motorn, går det inte att starta om den förrän man har fyllt på minst 5 liter
AdBlue® (UREA) i AdBlue® (UREA)-tanken.
67

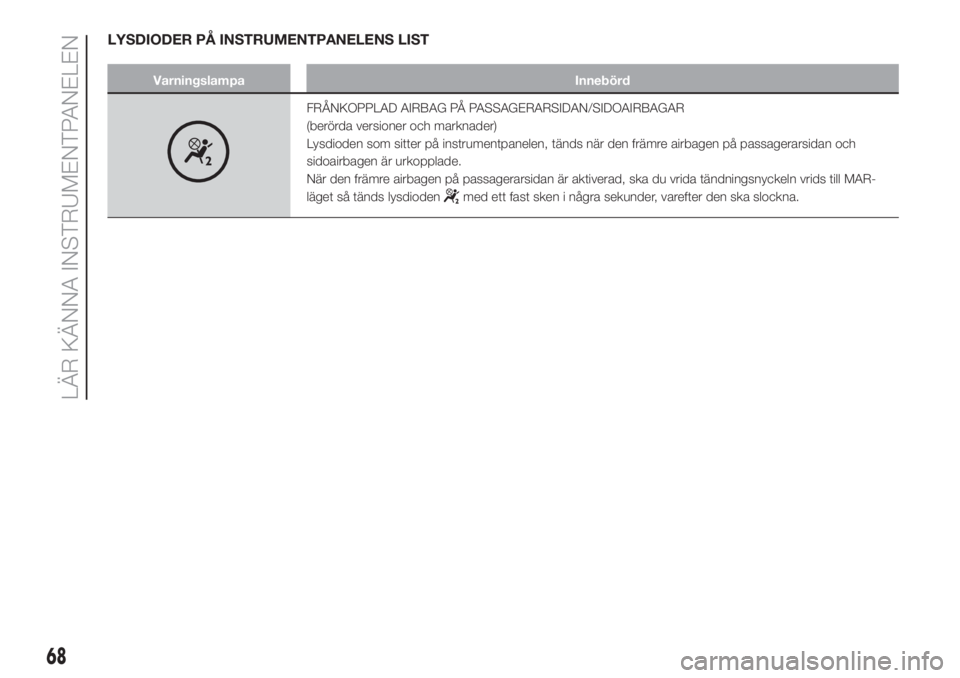

LYSDIODER PÃ… INSTRUMENTPANELENS LIST
Varningslampa Innebörd
FRÃ…NKOPPLAD AIRBAG PÃ… PASSAGERARSIDAN/SIDOAIRBAGAR
(berörda versioner och marknader)
Lysdioden som sitter på instrumentpanelen, tänds när den främre airbagen på passagerarsidan och
sidoairbagen är urkopplade.
När den främre airbagen på passagerarsidan är aktiverad, ska du vrida tändningsnyckeln vrids till MAR-
läget så tänds lysdioden
med ett fast sken i några sekunder, varefter den ska slockna.
68
LÄR KÄNNA INSTRUMENTPANELEN
