FIAT 500L LIVING 2019 Instrukcja obsługi (in Polish)
Manufacturer: FIAT, Model Year: 2019, Model line: 500L LIVING, Model: FIAT 500L LIVING 2019Pages: 268, PDF Size: 5.81 MB
Page 21 of 268

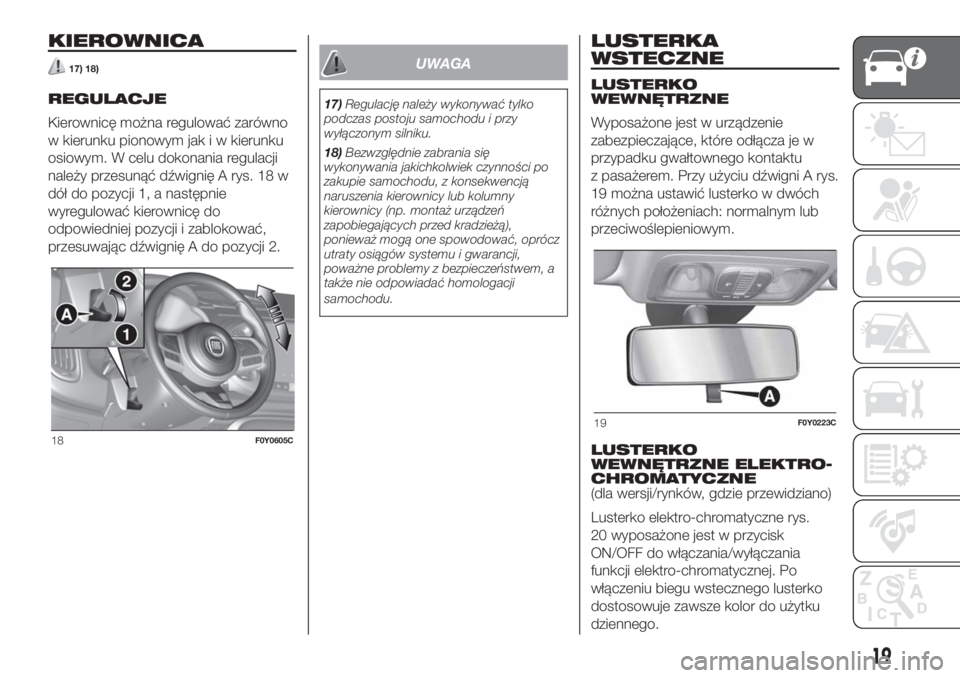

KIEROWNICA
17) 18)
REGULACJE
Kierownicę można regulować zarówno
w kierunku pionowym jak i w kierunku
osiowym. W celu dokonania regulacji
należy przesunąć dźwignię A rys. 18 w
dół do pozycji 1, a następnie
wyregulować kierownicę do
odpowiedniej pozycji i zablokować,
przesuwając dźwignię A do pozycji 2.
UWAGA
17)Regulację należy wykonywać tylko
podczas postoju samochodu i przy
wyłączonym silniku.
18)Bezwzględnie zabrania się
wykonywania jakichkolwiek czynności po
zakupie samochodu, z konsekwencją
naruszenia kierownicy lub kolumny
kierownicy (np. montaż urządzeń
zapobiegających przed kradzieżą),
ponieważ mogą one spowodować, oprócz
utraty osiągów systemu i gwarancji,
poważne problemy z bezpieczeństwem, a
także nie odpowiadać homologacji
samochodu.
LUSTERKA
WSTECZNE
LUSTERKO
WEWNĘTRZNE
Wyposażone jest w urządzenie
zabezpieczające, które odłącza je w
przypadku gwałtownego kontaktu
z pasażerem. Przy użyciu dźwigni A rys.
19 można ustawić lusterko w dwóch
różnych położeniach: normalnym lub
przeciwoślepieniowym.
LUSTERKO
WEWNĘTRZNE ELEKTRO-
CHROMATYCZNE
(dla wersji/rynków, gdzie przewidziano)
Lusterko elektro-chromatyczne rys.
20 wyposażone jest w przycisk
ON/OFF do włączania/wyłączania
funkcji elektro-chromatycznej. Po
włączeniu biegu wstecznego lusterko
dostosowuje zawsze kolor do użytku
dziennego.
18F0Y0605C
19F0Y0223C
19
Page 22 of 268

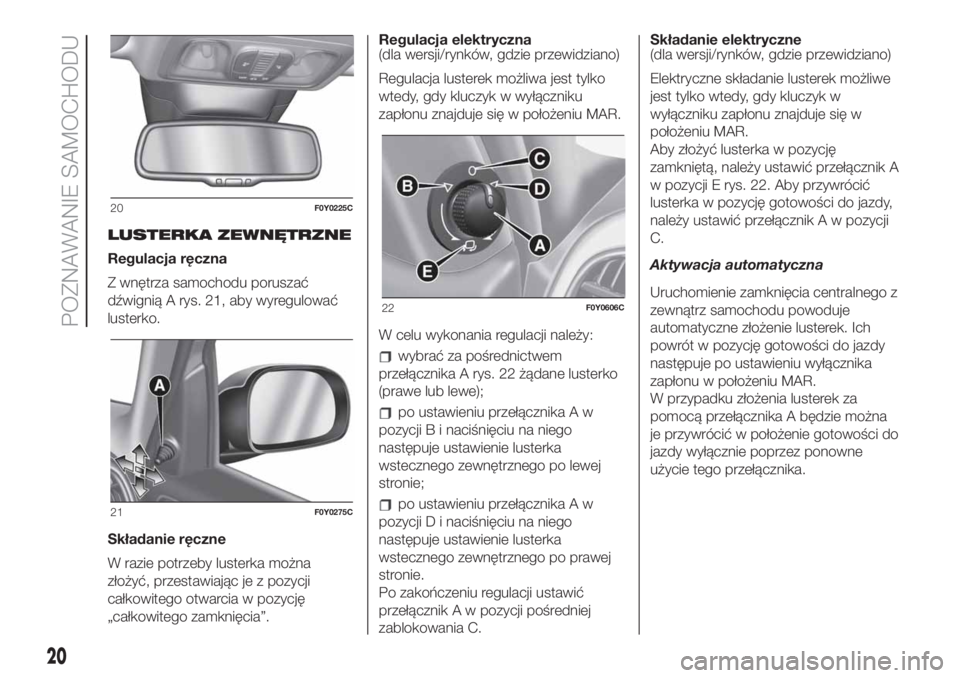

LUSTERKA ZEWNĘTRZNE
Regulacja ręczna
Z wnętrza samochodu poruszać
dźwignią A rys. 21, aby wyregulować
lusterko.
Składanie ręczne
W razie potrzeby lusterka można
złożyć, przestawiając je z pozycji
całkowitego otwarcia w pozycję
„całkowitego zamknięcia”.Regulacja elektryczna
(dla wersji/rynków, gdzie przewidziano)
Regulacja lusterek możliwa jest tylko
wtedy, gdy kluczyk w wyłączniku
zapłonu znajduje się w położeniu MAR.
W celu wykonania regulacji należy:
wybrać za pośrednictwem
przełącznika A rys. 22 żądane lusterko
(prawe lub lewe);
po ustawieniu przełącznika A w
pozycji B i naciśnięciu na niego
następuje ustawienie lusterka
wstecznego zewnętrznego po lewej
stronie;
po ustawieniu przełącznika A w
pozycji D i naciśnięciu na niego
następuje ustawienie lusterka
wstecznego zewnętrznego po prawej
stronie.
Po zakończeniu regulacji ustawić
przełącznik A w pozycji pośredniej
zablokowania C.Składanie elektryczne
(dla wersji/rynków, gdzie przewidziano)
Elektryczne składanie lusterek możliwe
jest tylko wtedy, gdy kluczyk w
wyłączniku zapłonu znajduje się w
położeniu MAR.
Aby złożyć lusterka w pozycję
zamkniętą, należy ustawić przełącznik A
w pozycji E rys. 22. Aby przywrócić
lusterka w pozycję gotowości do jazdy,
należy ustawić przełącznik A w pozycji
C.
Aktywacja automatyczna
Uruchomienie zamknięcia centralnego z
zewnątrz samochodu powoduje
automatyczne złożenie lusterek. Ich
powrót w pozycję gotowości do jazdy
następuje po ustawieniu wyłącznika
zapłonu w położeniu MAR.
W przypadku złożenia lusterek za
pomocą przełącznika A będzie można
je przywrócić w położenie gotowości do
jazdy wyłącznie poprzez ponowne
użycie tego przełącznika.
20F0Y0225C
21F0Y0275C
22F0Y0606C
20
POZNAWANIE SAMOCHODU
Page 23 of 268
Oświetlenie dodatkowe
W lusterkach wstecznych składanych
elektrycznie znajduje się dodatkowe
oświetlenie typu LED, które zaświeca
się podczas składania lusterek. Czas
świecenia się tego oświetlenia jest
jednakowy jak czas świecenia się
oświetlenia we wnętrzu samochodu.
Włączanie/wyłączanie funkcji
W menu systemuUconnect™można
włączyć/wyłączyć funkcję
elektrycznego składania lusterek
(domyślnym ustawieniem tej funkcji jest
„Aktywna”). W celu uzyskania
dodatkowych informacji, należy
zapoznać się z opisem w
uzupełnieniach dostępnych online.
OSTRZEŻENIE Podczas jazdy lusterka
wsteczne muszą być zawsze w pozycji
całkowitego otwarcia.
21
Page 24 of 268

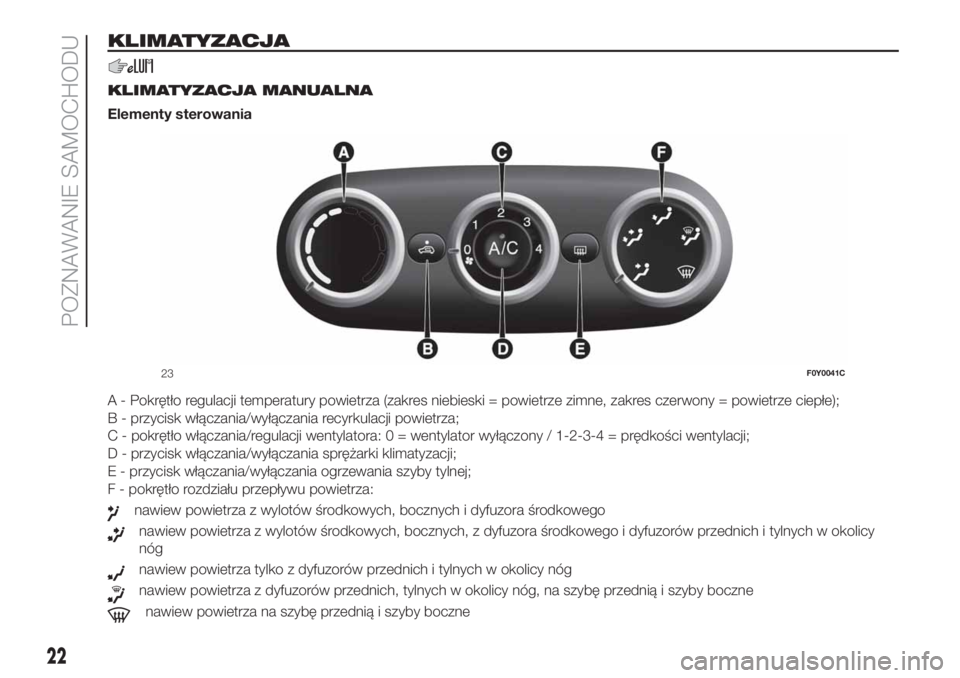

KLIMATYZACJA
.
KLIMATYZACJA MANUALNA
Elementy sterowania
A - Pokrętło regulacji temperatury powietrza (zakres niebieski = powietrze zimne, zakres czerwony = powietrze ciepłe);
B - przycisk włączania/wyłączania recyrkulacji powietrza;
C - pokrętło włączania/regulacji wentylatora: 0 = wentylator wyłączony / 1-2-3-4 = prędkości wentylacji;
D - przycisk włączania/wyłączania sprężarki klimatyzacji;
E - przycisk włączania/wyłączania ogrzewania szyby tylnej;
F - pokrętło rozdziału przepływu powietrza:
nawiew powietrza z wylotów środkowych, bocznych i dyfuzora środkowego
nawiew powietrza z wylotów środkowych, bocznych, z dyfuzora środkowego i dyfuzorów przednich i tylnych w okolicy
nóg
nawiew powietrza tylko z dyfuzorów przednich i tylnych w okolicy nóg
nawiew powietrza z dyfuzorów przednich, tylnych w okolicy nóg, na szybę przednią i szyby boczne
nawiew powietrza na szybę przednią i szyby boczne
23F0Y0041C
22
POZNAWANIE SAMOCHODU
Page 25 of 268

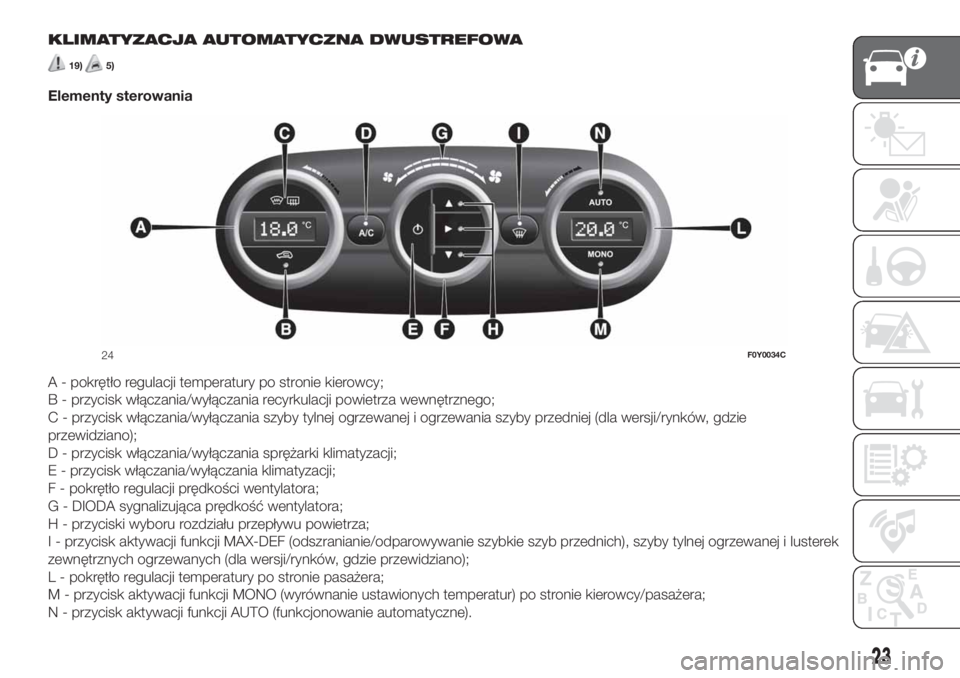

KLIMATYZACJA AUTOMATYCZNA DWUSTREFOWA
19)5)
Elementy sterowania
A - pokrętło regulacji temperatury po stronie kierowcy;
B - przycisk włączania/wyłączania recyrkulacji powietrza wewnętrznego;
C - przycisk włączania/wyłączania szyby tylnej ogrzewanej i ogrzewania szyby przedniej (dla wersji/rynków, gdzie
przewidziano);
D - przycisk włączania/wyłączania sprężarki klimatyzacji;
E - przycisk włączania/wyłączania klimatyzacji;
F - pokrętło regulacji prędkości wentylatora;
G - DIODA sygnalizująca prędkość wentylatora;
H - przyciski wyboru rozdziału przepływu powietrza;
I - przycisk aktywacji funkcji MAX-DEF (odszranianie/odparowywanie szybkie szyb przednich), szyby tylnej ogrzewanej i lusterek
zewnętrznych ogrzewanych (dla wersji/rynków, gdzie przewidziano);
L - pokrętło regulacji temperatury po stronie pasażera;
M - przycisk aktywacji funkcji MONO (wyrównanie ustawionych temperatur) po stronie kierowcy/pasażera;
N - przycisk aktywacji funkcji AUTO (funkcjonowanie automatyczne).
24F0Y0034C
23
Page 26 of 268
STEROWANIE SYSTEMEM
START&STOP
Klimatyzacja automatyczna
dwustrefowa steruje systemem
Start&Stop (silnik wyłączony i
samochód zatrzymany) tak, aby
zapewnić odpowiedni komfort we
wnętrzu nadwozia.
OSTRZEŻENIE W ekstremalnych
warunkach klimatycznych zaleca się
ograniczyć użycie systemu Start&Stop,
aby uniknąć ciągłego włączania i
wyłączania sprężarki, a w konsekwencji
szybkiego zaparowania szyb i
nagromadzenia wilgoci oraz
przedostania się nieprzyjemnego
zapachu do kabiny.
OSTRZEŻENIE Gdy system Start&Stop
jest aktywny (silnik wyłączony i
samochód zatrzymany), automatyczne
sterowanie recyrkulacją wyłączy się,
ale możliwy będzie nadal wlot powietrza
z zewnątrz, aby ograniczyć
prawdopodobieństwo zaparowania
szyb (ze względu na wyłączoną
sprężarkę).
UWAGA
19)Zaleca się korzystać z recyrkulacji
powietrza wewnętrznego przy niskich
temperaturach zewnętrznych, ponieważ
szyby mogą wówczas szybko
zaparowywać.
UWAGA
5)Klimatyzacja rozpoznaje temperaturę we
wnętrzu nadwozia za pomocą czujnika
temperatury średniej promieniowania
zainstalowanego w lusterku wstecznym
wewnętrznym i zabezpieczonego
odpowiednią pokrywą. Jeśli promień
działania powyższego czujnika zostanie
zakłócony jakimkolwiek przedmiotem,
klimatyzacja może działać w sposób
nieoptymalny.
UKŁAD KLIMATYZACJI
Układ ten wykorzystuje czynnik
chłodniczy zgodny z obowiązującymi
normami w krajach, w których
sprzedawany jest ten samochód:
R134a lub R1234yf. W razie
konieczności uzupełnienia poziomu
czynnika należy stosować wyłącznie
gaz podany na tabliczce umieszczonej
w komorze silnika rys. 25.Stosowanie innych czynników
chłodzących może niekorzystnie
wpłynąć na skuteczność działania oraz
stan ogólny układu. Również środek
smarny stosowany w sprężarce jest
ściśle powiązany z typem gazu
chłodniczego: należy zwrócić się do
ASO marki Fiat.
25F0Y0999C
24
POZNAWANIE SAMOCHODU
Page 27 of 268
ŚWIATŁA
ZEWNĘTRZNE
Oświetlenie zewnętrzne zaświeca się
tylko wówczas, gdy kluczyk w
wyłączniku zapłonu znajduje się w
położeniu MAR.
ŚWIATŁA DZIENNE (DRL)
(„Daytime Running
Lights”)
(dla wersji/rynków, gdzie przewidziano)
20) 21)
Gdy kluczyk znajduje się w położeniu
MAR i pokrętło A rys. 26 obrócone jest
w pozycjęO, automatycznie zaświecają
się światła do jazdy dziennej; pozostałe
światła i oświetlenie wewnętrzne
pozostają zgaszone.ŚWIATŁA POZYCYJNE/
ŚWIATŁA MIJANIA
Gdy kluczyk w wyłączniku zapłonu
znajduje się w położeniu MAR, należy
obrócić pokrętłem A w pozycję
.W
przypadku włączenia świateł mijania
światła do jazdy dziennej gasną i
zaświecają się światła pozycyjne oraz
światła mijania. W zestawie wskaźników
zaświeca się lampka sygnalizacyjna
.
Gdy kluczyk w wyłączniku zapłonu
znajduje się w położeniu STOP lub jest
wyjęty, po obróceniu pokrętłem A z
pozycjiOw pozycję
zaświecają się
wszystkie światła pozycyjne i
podświetlenie tablicy rejestracyjnej. W
zestawie wskaźników zaświeca się
lampka sygnalizacyjna
.
W przypadku pozostawienia
włączonych świateł postojowych i
otwarcia drzwi po stronie kierowcy
emitowany jest sygnał akustyczny
(„brzęczyk”) i na wyświetlaczu pojawia
się specjalny komunikat, aby
powiadomić kierowcę, że pozostawia
samochód z włączonymi światłami. Po
zamknięciu drzwi po stronie kierowcy
sygnał akustyczny ustaje.ŚWIATŁA
PRZECIWMGŁOWE
PRZEDNIE / ŚWIATŁO
PRZECIWMGŁOWE TYLNE
Przednie światła przeciwmgłowe można
włączyć zawsze.
Gdy pokrętło A znajduje się w pozycjiO
i zamierza się włączyć przednie światła
przeciwmgłowe, światła DRL (gdzie
przewidziano), wyłączają się i włączają
się światła pozycyjne (przednie i tylne).
Gdy pokrętło A znajduje się w pozycji
O i czujnik zmierzchu rozpoznaje
warunki oświetlenia dziennego (w ciągu
dnia) oraz zamierza się włączyć
przednie światła przeciwmgłowe,
światła DRL (gdzie przewidziano),
wyłączają się i włączają się światła
pozycyjne (przednie i tylne).
Aby włączyć światła przeciwmgłowe
przednie/tylne, należy nacisnąć przycisk
rys. 27 w następujący sposób:
pierwsze naciśnięcie: włączenie
świateł przeciwmgłowych przednich;
drugie naciśnięcie: włączenie
tylnego światła przeciwmgłowego
i wciąż włączone są przednie światła
przeciwmgłowe (włączone już przy
pierwszym naciśnięciu przycisku);
trzecie naciśnięcie: wyłączenie
świateł przeciwmgłowych przednich;
25
"&99;U;;W^’
Page 28 of 268
czwarte naciśnięcie: wyłączenie
tylnych i przednich świateł
przeciwmgłowych (wyłączonych już
przy trzecim naciśnięciu przycisku).
Gdy włączone są przednie światła
przeciwmgłowe, w zestawie
wskaźników świeci się lampka
sygnalizacyjna
. Gdy włączone jest
tylne światło przeciwmgłowe, w
zestawie wskaźników świeci się lampka
sygnalizacyjna
.
Po wyłączeniu silnika, jeśli przednie
światła przeciwmgłowe i tylne światło
przeciwmgłowe były włączone, są one
wyłączane. Przy kolejnym uruchomieniu
silnika światła te są wyłączone, dopóki
nie zostaną ponownie włączone
poprzez naciśnięcie odpowiedniego
przycisku.AUTOMATYCZNA
KONTROLA ŚWIATEŁ
(AUTOLIGHT) (czujnik
zmierzchu)
(dla wersji/rynków, gdzie przewidziano)
Jest to zainstalowany na szybie
przedniej czujnik z diodami świecącymi
w podczerwieni, który potrafi
rozpoznawać zmiany intensywności
oświetlenia na zewnątrz samochodu.
Włączanie: przekręcić pokrętło A
rys. 26 w pozycję
.
Gdy czujnik zmierzchu jest aktywny,
przy włączonych światłach do jazdy
dziennej *(DRL), światła drogowe nie
mogą świecić stale, a możliwe jest
jedynie włączanie sygnałów świetlnych.
W takich warunkach, aby włączyć
światła drogowe, można obrócić
pokrętłem w pozycję
i pchnąć
dźwignię w stronę deski rozdzielczej lub
poczekać, aż czujnik zmierzchu
rozpozna zbyt niskie natężenie
oświetlenia (włączone światła mijania).
W momencie wyłączenia
automatycznego poprzez czujnik
wyłączane są najpierw światła mijania, a
następnie po kilku sekundach światła
pozycyjne.OSTRZEŻENIE Czujnik nie jest w stanie
rozpoznać obecności mgły. W związku
z tym w tego typu sytuacji zaświecenie
właściwych świateł powinno odbywać
się ręcznie.
ŚWIATŁA DROGOWE
Gdy pokrętło A znajduje się w położeniu
, aby włączyć te światła, należy
przesunąć dźwignię do przodu, w
kierunku deski rozdzielczej (pozycja
stabilna). W zestawie wskaźników
zaświeca się lampka sygnalizacyjna
.
Światła gasną po pociągnięciu dźwigni
w stronę kierownicy.
SYGNAŁY ŚWIETLNE
Pociągnąć lewą dźwignię do siebie rys.
28, w położenie niestabilne; po
zwolnieniu dźwignia powraca
automatycznie w położenie stabilne
środkowe. Gdy włączone są światła
drogowe, w zestawie wskaźników
świeci się lampka sygnalizacyjna
.
KIERUNKOWSKAZY
Należy ustawić dźwignię w pozycji
(stabilnej):w górę:aktywacja prawego
kierunkowskazu /w dół:aktywacja
lewego kierunkowskazu.
W zestawie wskaźników miga lampka
sygnalizacyjna
lub.
27F0Y0648C
26
POZNAWANIE SAMOCHODU
Page 29 of 268
Kierunkowskazy wyłączają się
automatycznie w momencie, w którym
samochód powraca w pozycję jazdy
na wprost.
Funkcja „Lane Change” (zmiana
pasa ruchu)
W celu zasygnalizowania zmiany pasa
ruchu należy przesunąć i przytrzymać
dźwignię lewą w pozycji niestabilnej
przez przynajmniej pół sekundy.
Kierunkowskaz po wybranej stronie
mignie 5 razy, po czym wyłączy się
automatycznie.„Cornering lights”
Przy włączonych światłach mijania i
prędkości samochodu poniżej 40 km/h,
przy dużych kątach obrotu kierownicą
lub po włączeniu kierunkowskazu
zaświeci się światło (zintegrowane z
przednim światłem przeciwmgłowym)
po stronie zakrętu, które rozszerza
kąt widzenia nocą.
ŚWIATŁA WEWNĘTRZNE
POJAZDU
Funkcję tę można włączyć i ustawić
czasowo za pomocą Menu ustawień
systemuUconnect™.Po
odblokowaniu drzwi światła pozycyjne i
oświetlenie dolne w drzwiach świecą
przez czas ustawiony w menu.
Po otwarciu dowolnych drzwi światła te
pozostają w dalszym ciągu włączone
przez kolejne 180 sekund lub, jeśli
drzwi są zamknięte, przez kolejne 10
sekund.
URZĄDZENIE „FOLLOW
ME HOME”
Umożliwia przez pewien okres
oświetlenie przestrzeni przed
samochodem.Włączanie
Gdy kluczyk w wyłączniku zapłonu
znajduje się w położeniu STOP lub jest
wyjęty, w ciągu 2 minut po wyłączeniu
silnika należy pociągnąć dźwignię w
stronę kierownicy. Po każdym
pojedynczym pociągnięciu dźwigni
świecenie świateł zwiększa się o 30
sekund, aż do maksymalnie 210. Po
upływie tego czasu światła gasną
automatycznie.
Każdorazowemu poruszeniu dźwigni
odpowiada zaświecenie się w zestawie
wskaźników lampki sygnalizacyjnej
. Na wyświetlaczu pojawia się
natomiast komunikat oraz pozostały
czas działania tej funkcji. Lampka
sygnalizacyjna
zaświeci się po
pierwszym pociągnięciu dźwigi i będzie
się świecić do momentu
automatycznego wyłączenia się funkcji.
Wyłączanie
Należy przytrzymać dźwignię
przesuniętą w stronę kierownicy przez
ponad 2 sekundy.
27
"(99;U;ZZY’
Page 30 of 268
UWAGA
20)Światła do jazdy dziennej stanowią
alternatywę do świateł mijania w
miejscach, w których wymagane jest ich
stosowanie podczas jazdy w dzień;
niemniej jednak światła takie można
stosować, nawet jeśli taki przepis nie
obowiązuje.
21)Światła do jazdy dziennej nie zastępują
świateł mijania podczas jazdy w tunelu
lub w nocy. Używanie świateł do jazdy
dziennej regulowane jest kodeksem
drogowym kraju, w którym się podróżuje:
należy przestrzegać przepisów.
OŚWIETLENIE
WNĘTRZA
PRZEDNIA LAMPA
SUFITOWA
Wyłącznik A rys. 29 służy do włączania/
wyłączania żarówek lampy sufitowej.
Położenia wyłącznika A:
pozycja środkowa: żarówkiCiD
zaświecają się/gasną po otwarciu/
zamknięciu drzwi;
naciśnięty z lewej strony (pozycja
OFF): lampyCiEpozostają zawsze
wyłączone;
naciśnięty z prawej strony (pozycja
): lampyCiEpozostają zawsze
włączone.Zaświecanie się/gaśnięcie świateł przy
otwieraniu i zamykaniu drzwi
samochodu jest stopniowe i
ograniczone czasowo.
29F0Y0098C
28
POZNAWANIE SAMOCHODU
