FIAT 500L LIVING 2019 Kezelési és karbantartási útmutató (in Hungarian)

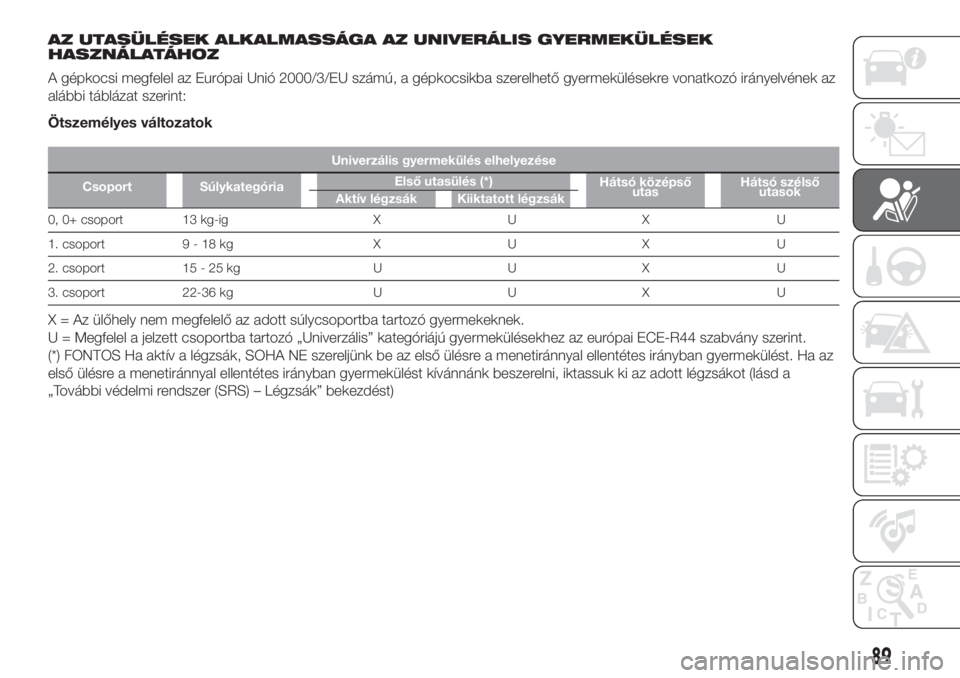

AZ UTASÜLÉSEK ALKALMASSÁGA AZ UNIVERÁLIS GYERMEKÜLÉSEK
HASZNÁLATÁHOZ
A gépkocsi megfelel az Európai Unió 2000/3/EU számú, a gépkocsikba szerelhető gyermekülésekre vonatkozó irányelvének az
alábbi táblázat szerint:
Ötszemélyes változatok
Univerzális gyermekülés elhelyezése
Csoport SúlykategóriaElső utasülés (*)
Hátsó középső
utasHátsó szélső
utasok
Aktív légzsák Kiiktatott légzsák
0, 0+ csoport 13 kg-ig X U X U
1. csoport 9 - 18 kg X U X U
2. csoport 15 - 25 kg U U X U
3. csoport 22-36 kg U U X U
X = Az ülőhely nem megfelelő az adott súlycsoportba tartozó gyermekeknek.
U = Megfelel a jelzett csoportba tartozó „Univerzális” kategóriájú gyermekülésekhez az európai ECE-R44 szabvány szerint.
(*) FONTOS Ha aktív a légzsák, SOHA NE szereljünk be az első ülésre a menetiránnyal ellentétes irányban gyermekülést. Ha az
első ülésre a menetiránnyal ellentétes irányban gyermekülést kívánnánk beszerelni, iktassuk ki az adott légzsákot (lásd a
„További védelmi rendszer (SRS) – Légzsák” bekezdést)
89

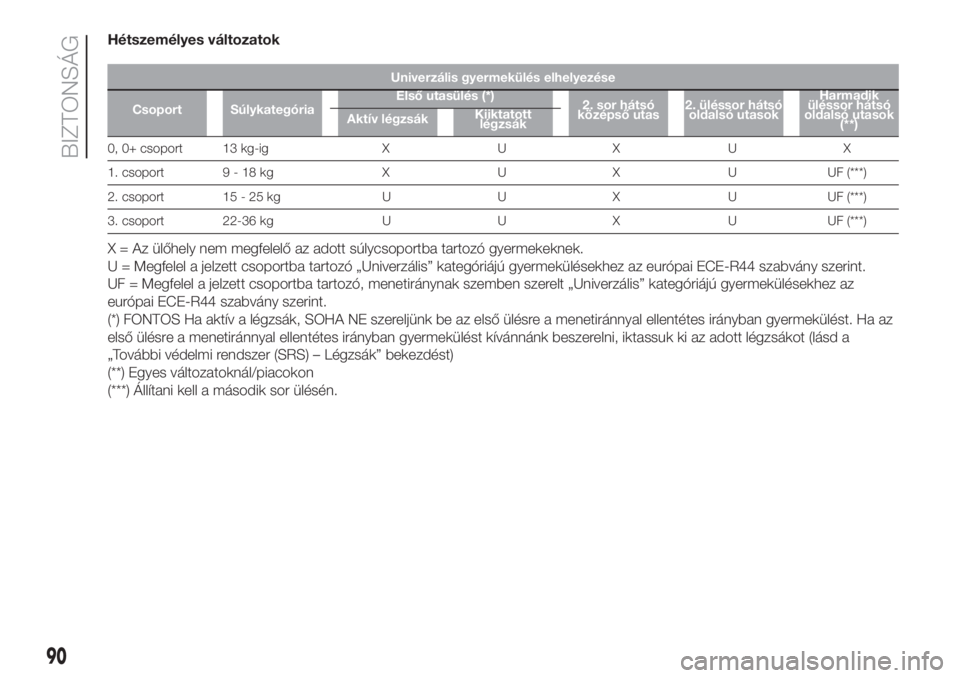

Hétszemélyes változatok
Univerzális gyermekülés elhelyezése
Csoport SúlykategóriaElső utasülés (*)
2. sor hátsó
középső utas2. üléssor hátsó
oldalsó utasokHarmadik
üléssor hátsó
oldalsó utasok
(**) Aktív légzsákKiiktatott
légzsák
0, 0+ csoport 13 kg-ig X U X U X
1. csoport 9 - 18 kg X U X U UF (***)
2. csoport 15 - 25 kg U U X U UF (***)
3. csoport 22-36 kg U U X U UF (***)
X = Az ülőhely nem megfelelő az adott súlycsoportba tartozó gyermekeknek.
U = Megfelel a jelzett csoportba tartozó „Univerzális” kategóriájú gyermekülésekhez az európai ECE-R44 szabvány szerint.
UF = Megfelel a jelzett csoportba tartozó, menetiránynak szemben szerelt „Univerzális” kategóriájú gyermekülésekhez az
európai ECE-R44 szabvány szerint.
(*) FONTOS Ha aktív a légzsák, SOHA NE szereljünk be az első ülésre a menetiránnyal ellentétes irányban gyermekülést. Ha az
első ülésre a menetiránnyal ellentétes irányban gyermekülést kívánnánk beszerelni, iktassuk ki az adott légzsákot (lásd a
„További védelmi rendszer (SRS) – Légzsák” bekezdést)
(**) Egyes változatoknál/piacokon
(***) Állítani kell a második sor ülésén.
90

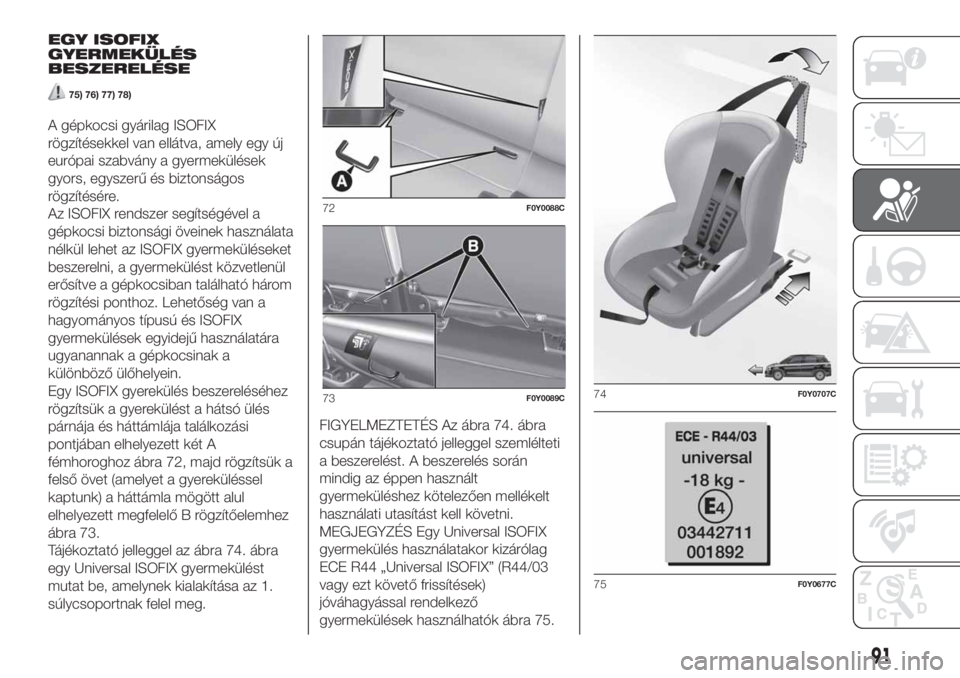

BIZTONSÁG

EGY ISOFIX
GYERMEKÜLÉS
BESZERELÉSE
75) 76) 77) 78)
A gépkocsi gyárilag ISOFIX
rögzítésekkel van ellátva, amely egy új
európai szabvány a gyermekülések
gyors, egyszerű és biztonságos
rögzítésére.
Az ISOFIX rendszer segítségével a
gépkocsi biztonsági öveinek használata
nélkül lehet az ISOFIX gyermeküléseket
beszerelni, a gyermekülést közvetlenül
erősítve a gépkocsiban található három
rögzítési ponthoz. Lehetőség van a
hagyományos típusú és ISOFIX
gyermekülések egyidejű használatára
ugyanannak a gépkocsinak a
különböző ülőhelyein.
Egy ISOFIX gyerekülés beszereléséhez
rögzítsük a gyerekülést a hátsó ülés
párnája és háttámlája találkozási
pontjában elhelyezett két A
fémhoroghoz ábra 72, majd rögzítsük a
felső övet (amelyet a gyereküléssel
kaptunk) a háttámla mögött alul
elhelyezett megfelelő B rögzítőelemhez
ábra 73.
Tájékoztató jelleggel az ábra 74. ábra
egy Universal ISOFIX gyermekülést
mutat be, amelynek kialakítása az 1.
súlycsoportnak felel meg.FIGYELMEZTETÉS Az ábra 74. ábra
csupán tájékoztató jelleggel szemlélteti
a beszerelést. A beszerelés során
mindig az éppen használt
gyermeküléshez kötelezően mellékelt
használati utasítást kell követni.
MEGJEGYZÉS Egy Universal ISOFIX
gyermekülés használatakor kizárólag
ECE R44 „Universal ISOFIX” (R44/03
vagy ezt követő frissítések)
jóváhagyással rendelkező
gyermekülések használhatók ábra 75.
72F0Y0088C
73F0Y0089C74F0Y0707C
75F0Y0677C
91

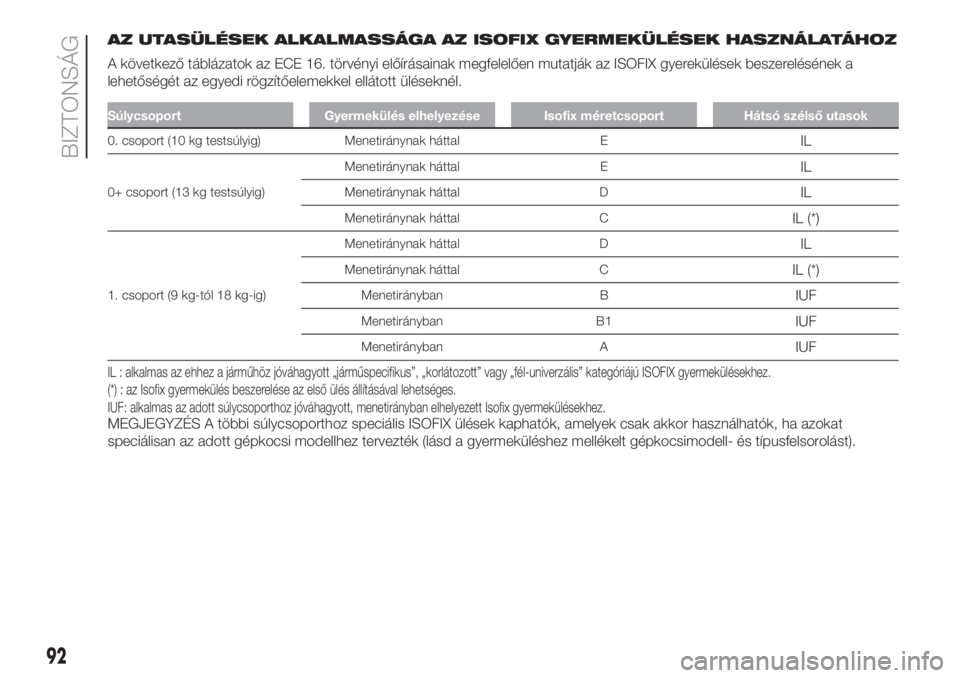

AZ UTASÜLÉSEK ALKALMASSÁGA AZ ISOFIX GYERMEKÜLÉSEK HASZNÁLATÁHOZ
A következő táblázatok az ECE 16. törvényi előírásainak megfelelően mutatják az ISOFIX gyerekülések beszerelésének a
lehetőségét az egyedi rögzítőelemekkel ellátott üléseknél.
Súlycsoport Gyermekülés elhelyezése Isofix méretcsoport Hátsó szélső utasok
0. csoport (10 kg testsúlyig) Menetiránynak háttal EIL
0+ csoport (13 kg testsúlyig)Menetiránynak háttal E
IL
Menetiránynak háttal DIL
Menetiránynak háttal CIL (*)
1. csoport (9 kg-tól 18 kg-ig)Menetiránynak háttal D
IL
Menetiránynak háttal CIL (*)
Menetirányban BIUF
Menetirányban B1IUF
Menetirányban AIUF
IL : alkalmas az ehhez a járműhöz jóváhagyott „járműspecifikus”, „korlátozott” vagy „fél-univerzális” kategóriájú ISOFIX gyermekülésekhez.
(*) : az Isofix gyermekülés beszerelése az első ülés állításával lehetséges.
IUF: alkalmas az adott súlycsoporthoz jóváhagyott, menetirányban elhelyezett Isofix gyermekülésekhez.
MEGJEGYZÉS A többi súlycsoporthoz speciális ISOFIX ülések kaphatók, amelyek csak akkor használhatók, ha azokat
speciálisan az adott gépkocsi modellhez tervezték (lásd a gyermeküléshez mellékelt gépkocsimodell- és típusfelsorolást).
92
BIZTONSÁG

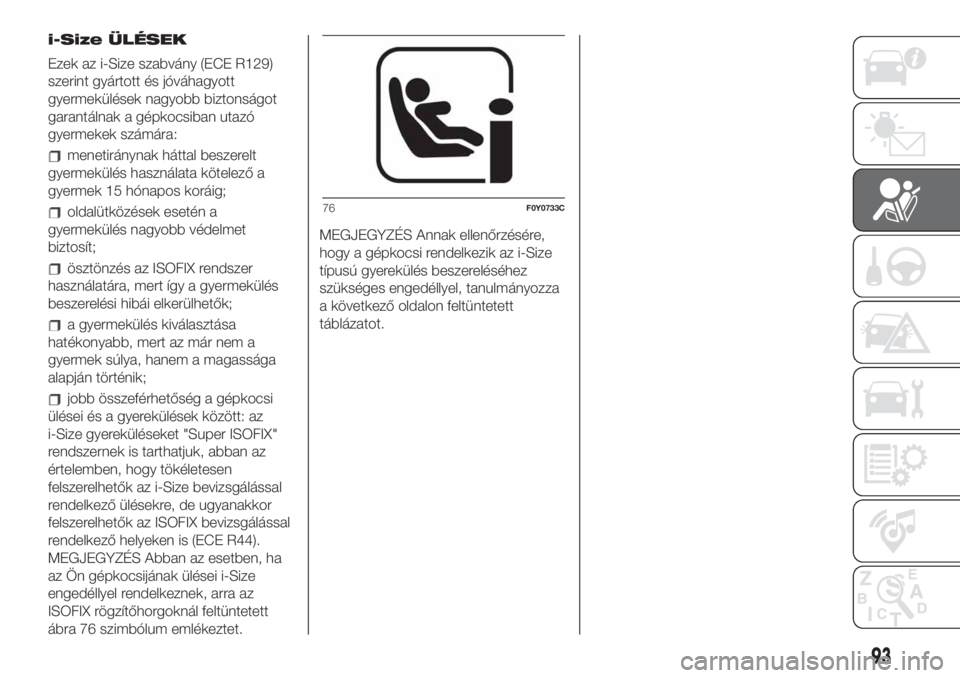

i-Size ÜLÉSEK
Ezek az i-Size szabvány (ECE R129)
szerint gyártott és jóváhagyott
gyermekülések nagyobb biztonságot
garantálnak a gépkocsiban utazó
gyermekek számára:
menetiránynak háttal beszerelt
gyermekülés használata kötelező a
gyermek 15 hónapos koráig;
oldalütközések esetén a
gyermekülés nagyobb védelmet
biztosít;
ösztönzés az ISOFIX rendszer
használatára, mert így a gyermekülés
beszerelési hibái elkerülhetők;
a gyermekülés kiválasztása
hatékonyabb, mert az már nem a
gyermek súlya, hanem a magassága
alapján történik;
jobb összeférhetőség a gépkocsi
ülései és a gyerekülések között: az
i-Size gyereküléseket "Super ISOFIX"
rendszernek is tarthatjuk, abban az
értelemben, hogy tökéletesen
felszerelhetők az i-Size bevizsgálással
rendelkező ülésekre, de ugyanakkor
felszerelhetők az ISOFIX bevizsgálással
rendelkező helyeken is (ECE R44).
MEGJEGYZÉS Abban az esetben, ha
az Ön gépkocsijának ülései i-Size
engedéllyel rendelkeznek, arra az
ISOFIX rögzítőhorgoknál feltüntetett
ábra 76 szimbólum emlékeztet.MEGJEGYZÉS Annak ellenőrzésére,
hogy a gépkocsi rendelkezik az i-Size
típusú gyerekülés beszereléséhez
szükséges engedéllyel, tanulmányozza
a következő oldalon feltüntetett
táblázatot.
76F0Y0733C
93

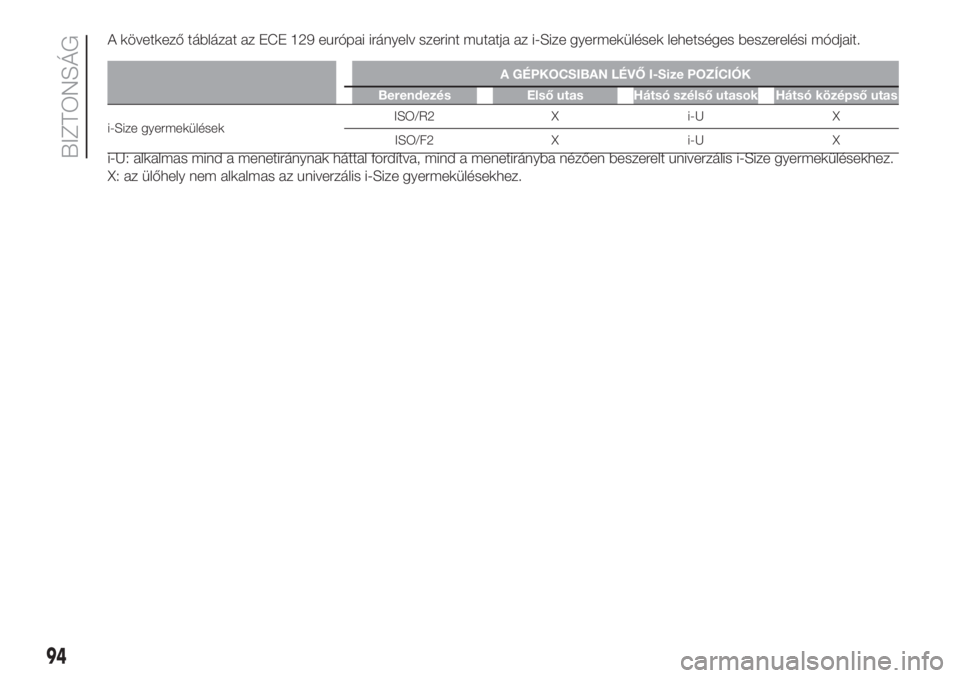

A következő táblázat az ECE 129 európai irányelv szerint mutatja az i-Size gyermekülések lehetséges beszerelési módjait.
A GÉPKOCSIBAN LÉVŐ I-Size POZÍCIÓK
Berendezés Első utas Hátsó szélső utasok Hátsó középső utas
i-Size gyermekülésekISO/R2 X i-U X
ISO/F2 X i-U X
i-U: alkalmas mind a menetiránynak háttal fordítva, mind a menetirányba nézően beszerelt univerzális i-Size gyermekülésekhez.
X: az ülőhely nem alkalmas az univerzális i-Size gyermekülésekhez.
94
BIZTONSÁG

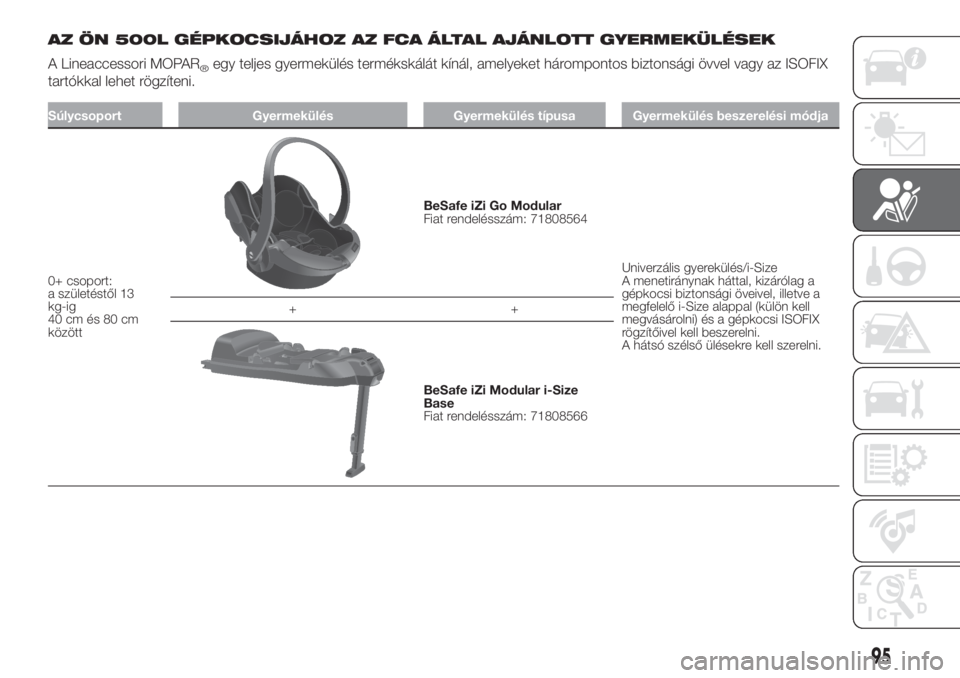

AZ ÖN 500L GÉPKOCSIJÁHOZ AZ FCA ÁLTAL AJÁNLOTT GYERMEKÜLÉSEK
A Lineaccessori MOPAR
®egy teljes gyermekülés termékskálát kínál, amelyeket hárompontos biztonsági övvel vagy az ISOFIX
tartókkal lehet rögzíteni.
Súlycsoport Gyermekülés Gyermekülés típusa Gyermekülés beszerelési módja
0+ csoport:
a születéstől 13
kg-ig
40 cm és 80 cm
között
BeSafe iZi Go Modular
Fiat rendelésszám: 71808564
Univerzális gyerekülés/i-Size
A menetiránynak háttal, kizárólag a
gépkocsi biztonsági öveivel, illetve a
megfelelő i-Size alappal (külön kell
megvásárolni) és a gépkocsi ISOFIX
rögzítőivel kell beszerelni.
A hátsó szélső ülésekre kell szerelni. ++
BeSafe iZi Modular i-Size
Base
Fiat rendelésszám: 71808566
95

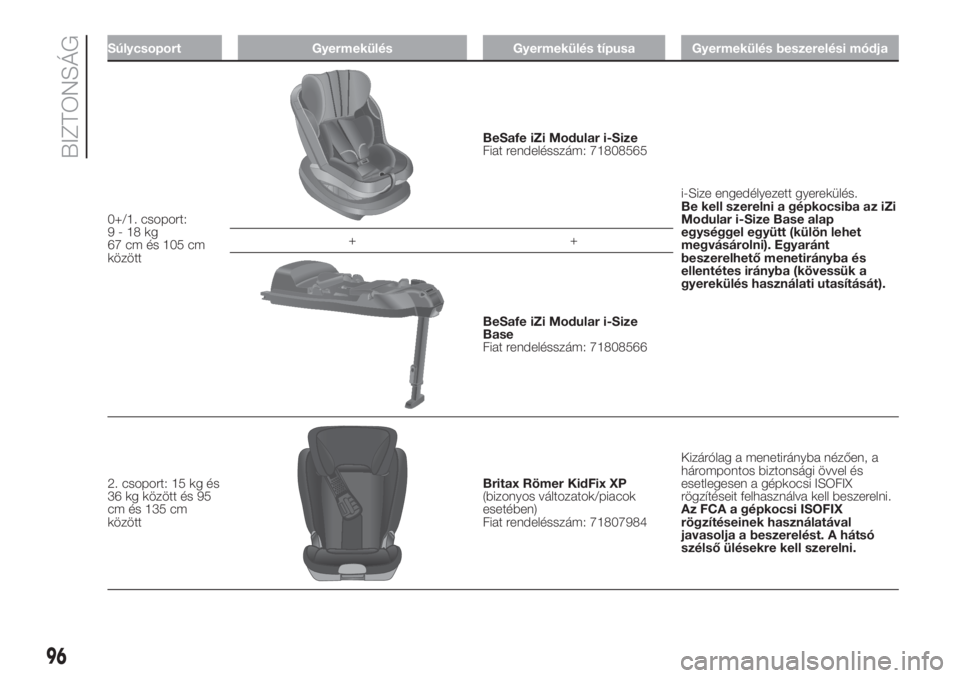

Súlycsoport Gyermekülés Gyermekülés típusa Gyermekülés beszerelési módja
0+/1. csoport:
9-18kg
67 cm és 105 cm
között
BeSafe iZi Modular i-Size
Fiat rendelésszám: 71808565
i-Size engedélyezett gyerekülés.
Be kell szerelni a gépkocsiba az iZi
Modular i-Size Base alap
egységgel együtt (külön lehet
megvásárolni). Egyaránt
beszerelhető menetirányba és
ellentétes irányba (kövessük a
gyerekülés használati utasítását). ++
BeSafe iZi Modular i-Size
Base
Fiat rendelésszám: 71808566
2. csoport: 15 kg és
36 kg között és 95
cm és 135 cm
között
Britax Römer KidFix XP
(bizonyos változatok/piacok
esetében)
Fiat rendelésszám: 71807984Kizárólag a menetirányba nézően, a
hárompontos biztonsági övvel és
esetlegesen a gépkocsi ISOFIX
rögzítéseit felhasználva kell beszerelni.
Az FCA a gépkocsi ISOFIX
rögzítéseinek használatával
javasolja a beszerelést. A hátsó
szélső ülésekre kell szerelni.
96
BIZTONSÁG

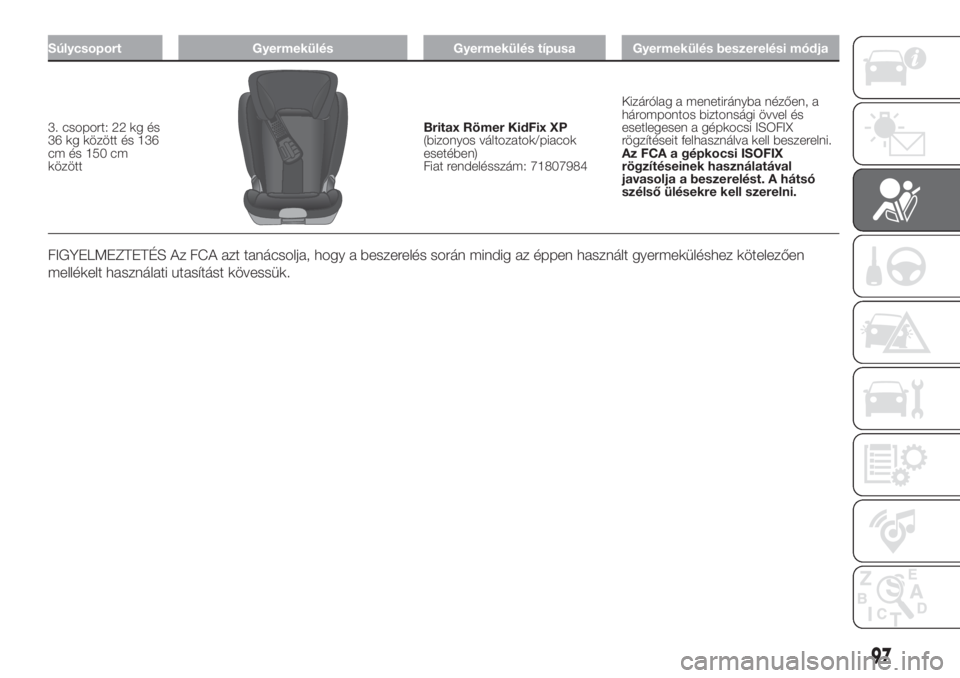

Súlycsoport Gyermekülés Gyermekülés típusa Gyermekülés beszerelési módja
3. csoport: 22 kg és
36 kg között és 136
cm és 150 cm
közöttBritax Römer KidFix XP
(bizonyos változatok/piacok
esetében)
Fiat rendelésszám: 71807984Kizárólag a menetirányba nézően, a
hárompontos biztonsági övvel és
esetlegesen a gépkocsi ISOFIX
rögzítéseit felhasználva kell beszerelni.
Az FCA a gépkocsi ISOFIX
rögzítéseinek használatával
javasolja a beszerelést. A hátsó
szélső ülésekre kell szerelni.
FIGYELMEZTETÉS Az FCA azt tanácsolja, hogy a beszerelés során mindig az éppen használt gyermeküléshez kötelezően
mellékelt használati utasítást kövessük.
97

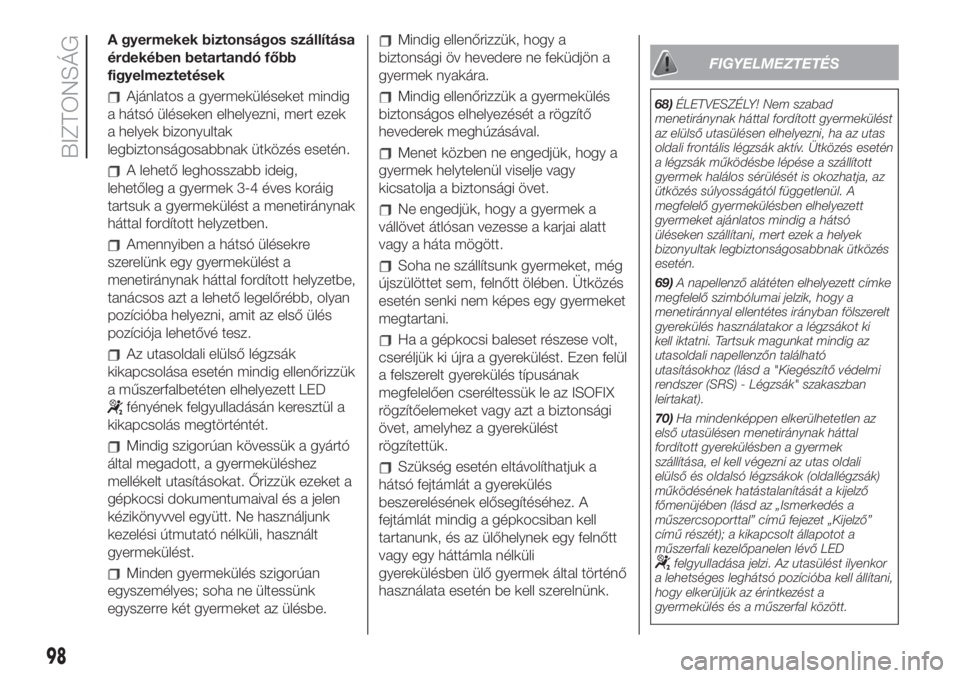

A gyermekek biztonságos szállítása
érdekében betartandó főbb
figyelmeztetések
Ajánlatos a gyermeküléseket mindig
a hátsó üléseken elhelyezni, mert ezek
a helyek bizonyultak
legbiztonságosabbnak ütközés esetén.
A lehető leghosszabb ideig,
lehetőleg a gyermek 3-4 éves koráig
tartsuk a gyermekülést a menetiránynak
háttal fordított helyzetben.
Amennyiben a hátsó ülésekre
szerelünk egy gyermekülést a
menetiránynak háttal fordított helyzetbe,
tanácsos azt a lehető legelőrébb, olyan
pozícióba helyezni, amit az első ülés
pozíciója lehetővé tesz.
Az utasoldali elülső légzsák
kikapcsolása esetén mindig ellenőrizzük
a műszerfalbetéten elhelyezett LED
fényének felgyulladásán keresztül a
kikapcsolás megtörténtét.
Mindig szigorúan kövessük a gyártó
által megadott, a gyermeküléshez
mellékelt utasításokat. Őrizzük ezeket a
gépkocsi dokumentumaival és a jelen
kézikönyvvel együtt. Ne használjunk
kezelési útmutató nélküli, használt
gyermekülést.
Minden gyermekülés szigorúan
egyszemélyes; soha ne ültessünk
egyszerre két gyermeket az ülésbe.
Mindig ellenőrizzük, hogy a
biztonsági öv hevedere ne feküdjön a
gyermek nyakára.
Mindig ellenőrizzük a gyermekülés
biztonságos elhelyezését a rögzítő
hevederek meghúzásával.
Menet közben ne engedjük, hogy a
gyermek helytelenül viselje vagy
kicsatolja a biztonsági övet.
Ne engedjük, hogy a gyermek a
vállövet átlósan vezesse a karjai alatt
vagy a háta mögött.
Soha ne szállítsunk gyermeket, még
újszülöttet sem, felnőtt ölében. Ütközés
esetén senki nem képes egy gyermeket
megtartani.
Ha a gépkocsi baleset részese volt,
cseréljük ki újra a gyerekülést. Ezen felül
a felszerelt gyerekülés típusának
megfelelően cseréltessük le az ISOFIX
rögzítőelemeket vagy azt a biztonsági
övet, amelyhez a gyerekülést
rögzítettük.
Szükség esetén eltávolíthatjuk a
hátsó fejtámlát a gyerekülés
beszerelésének elősegítéséhez. A
fejtámlát mindig a gépkocsiban kell
tartanunk, és az ülőhelynek egy felnőtt
vagy egy háttámla nélküli
gyerekülésben ülő gyermek által történő
használata esetén be kell szerelnünk.
FIGYELMEZTETÉS
68)ÉLETVESZÉLY! Nem szabad
menetiránynak háttal fordított gyermekülést
az elülső utasülésen elhelyezni, ha az utas
oldali frontális légzsák aktív. Ütközés esetén
a légzsák működésbe lépése a szállított
gyermek halálos sérülését is okozhatja, az
ütközés súlyosságától függetlenül. A
megfelelő gyermekülésben elhelyezett
gyermeket ajánlatos mindig a hátsó
üléseken szállítani, mert ezek a helyek
bizonyultak legbiztonságosabbnak ütközés
esetén.
69)A napellenző alátéten elhelyezett címke
megfelelő szimbólumai jelzik, hogy a
menetiránnyal ellentétes irányban fölszerelt
gyerekülés használatakor a légzsákot ki
kell iktatni. Tartsuk magunkat mindig az
utasoldali napellenzőn található
utasításokhoz (lásd a "Kiegészítő védelmi
rendszer (SRS) - Légzsák" szakaszban
leírtakat).
70)Ha mindenképpen elkerülhetetlen az
első utasülésen menetiránynak háttal
fordított gyerekülésben a gyermek
szállítása, el kell végezni az utas oldali
elülső és oldalsó légzsákok (oldallégzsák)
működésének hatástalanítását a kijelző
főmenüjében (lásd az „Ismerkedés a
műszercsoporttal” című fejezet „Kijelző”
című részét); a kikapcsolt állapotot a
műszerfali kezelőpanelen lévő LED
felgyulladása jelzi. Az utasülést ilyenkor
a lehetséges leghátsó pozícióba kell állítani,
hogy elkerüljük az érintkezést a
gyermekülés és a műszerfal között.
98
BIZTONSÁG
