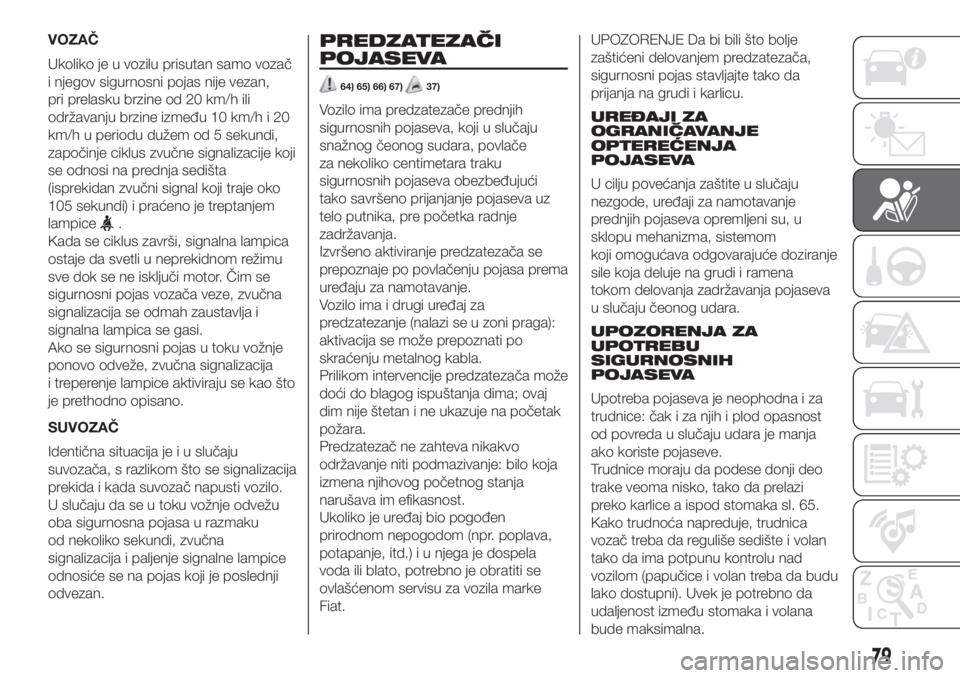

VOZAČ
Ukoliko je u vozilu prisutan samo vozač
i njegov sigurnosni pojas nije vezan,
pri prelasku brzine od 20 km/h ili
održavanju brzine između 10 km/h i 20
km/h u periodu dužem od 5 sekundi,
započinje ciklus zvučne signalizacije koji
se odnosi na prednja sedišta
(isprekidan zvučni signal koji traje oko
105 sekundi) i praćeno je treptanjem
lampice
.
Kada se ciklus završi, signalna lampica
ostaje da svetli u neprekidnom režimu
sve dok se ne isključi motor. Čim se
sigurnosni pojas vozača veze, zvučna
signalizacija se odmah zaustavlja i
signalna lampica se gasi.
Ako se sigurnosni pojas u toku vožnje
ponovo odveže, zvučna signalizacija
i treperenje lampice aktiviraju se kao što
je prethodno opisano.
SUVOZAČ
Identična situacija je i u slučaju
suvozača, s razlikom što se signalizacija
prekida i kada suvozač napusti vozilo.
U slučaju da se u toku vožnje odvežu
oba sigurnosna pojasa u razmaku
od nekoliko sekundi, zvučna
signalizacija i paljenje signalne lampice
odnosiće se na pojas koji je poslednji
odvezan.
PREDZATEZAČI
POJASEVA
64) 65) 66) 67)37)
Vozilo ima predzatezače prednjih
sigurnosnih pojaseva, koji u slučaju
snažnog čeonog sudara, povlače
za nekoliko centimetara traku
sigurnosnih pojaseva obezbeđujući
tako savršeno prijanjanje pojaseva uz
telo putnika, pre početka radnje
zadržavanja.
Izvršeno aktiviranje predzatezača se
prepoznaje po povlačenju pojasa prema
uređaju za namotavanje.
Vozilo ima i drugi uređaj za
predzatezanje (nalazi se u zoni praga):
aktivacija se može prepoznati po
skraćenju metalnog kabla.
Prilikom intervencije predzatezača može
doći do blagog ispuštanja dima; ovaj
dim nije štetan i ne ukazuje na početak
požara.
Predzatezač ne zahteva nikakvo
održavanje niti podmazivanje: bilo koja
izmena njihovog početnog stanja
narušava im efikasnost.
Ukoliko je uređaj bio pogođen
prirodnom nepogodom (npr. poplava,
potapanje, itd.) i u njega je dospela
voda ili blato, potrebno je obratiti se
ovlašćenom servisu za vozila marke
Fiat.UPOZORENJE Da bi bili što bolje
zaštićeni delovanjem predzatezača,
sigurnosni pojas stavljajte tako da
prijanja na grudi i karlicu.
UREĐAJI ZA
OGRANIČAVANJE
OPTEREĆENJA
POJASEVA
U cilju povećanja zaštite u slučaju
nezgode, uređaji za namotavanje
prednjih pojaseva opremljeni su, u
sklopu mehanizma, sistemom
koji omogućava odgovarajuće doziranje
sile koja deluje na grudi i ramena
tokom delovanja zadržavanja pojaseva
u slučaju čeonog udara.
UPOZORENJA ZA
UPOTREBU
SIGURNOSNIH
POJASEVA
Upotreba pojaseva je neophodna i za
trudnice: čak i za njih i plod opasnost
od povreda u slučaju udara je manja
ako koriste pojaseve.
Trudnice moraju da podese donji deo
trake veoma nisko, tako da prelazi
preko karlice a ispod stomaka sl. 65.
Kako trudnoća napreduje, trudnica
vozač treba da reguliše sedište i volan
tako da ima potpunu kontrolu nad
vozilom (papučice i volan treba da budu
lako dostupni). Uvek je potrebno da
udaljenost između stomaka i volana
bude maksimalna.
79

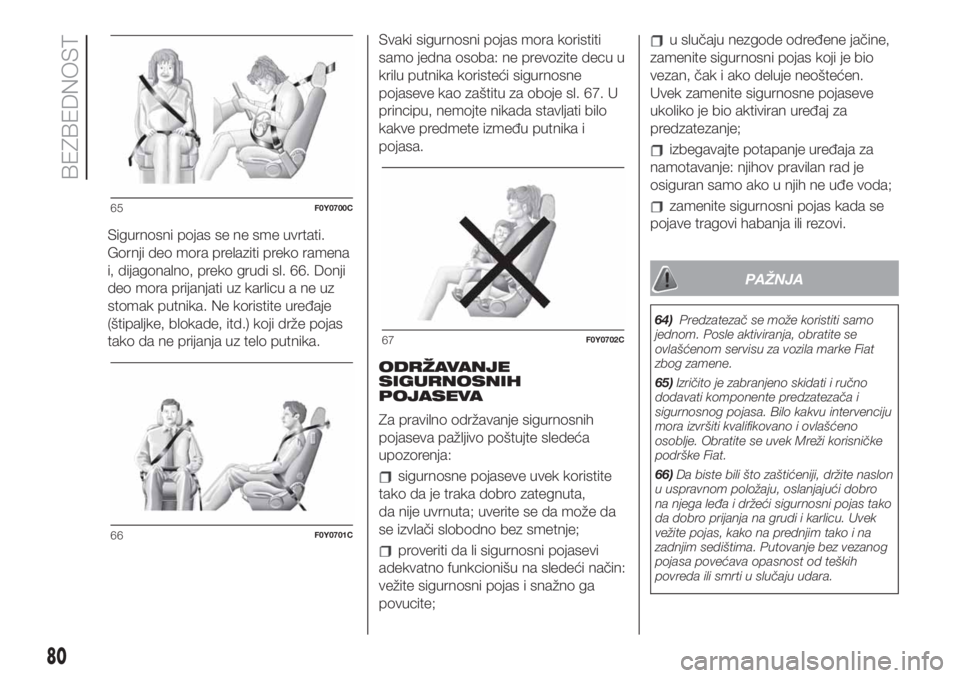

Sigurnosni pojas se ne sme uvrtati.
Gornji deo mora prelaziti preko ramena
i, dijagonalno, preko grudi sl. 66. Donji
deo mora prijanjati uz karlicu a ne uz
stomak putnika. Ne koristite uređaje
(štipaljke, blokade, itd.) koji drže pojas
tako da ne prijanja uz telo putnika.Svaki sigurnosni pojas mora koristiti
samo jedna osoba: ne prevozite decu u
krilu putnika koristeći sigurnosne
pojaseve kao zaštitu za oboje sl. 67. U
principu, nemojte nikada stavljati bilo
kakve predmete između putnika i
pojasa.
ODRŽAVANJE
SIGURNOSNIH
POJASEVA
Za pravilno održavanje sigurnosnih
pojaseva pažljivo poštujte sledeća
upozorenja:
sigurnosne pojaseve uvek koristite
tako da je traka dobro zategnuta,
da nije uvrnuta; uverite se da može da
se izvlači slobodno bez smetnje;
proveriti da li sigurnosni pojasevi
adekvatno funkcionišu na sledeći način:
vežite sigurnosni pojas i snažno ga
povucite;
u slučaju nezgode određene jačine,
zamenite sigurnosni pojas koji je bio
vezan, čak i ako deluje neoštećen.
Uvek zamenite sigurnosne pojaseve
ukoliko je bio aktiviran uređaj za
predzatezanje;
izbegavajte potapanje uređaja za
namotavanje: njihov pravilan rad je
osiguran samo ako u njih ne uđe voda;
zamenite sigurnosni pojas kada se
pojave tragovi habanja ili rezovi.
PAŽNJA
64)Predzatezač se može koristiti samo
jednom. Posle aktiviranja, obratite se
ovlašćenom servisu za vozila marke Fiat
zbog zamene.
65)Izričito je zabranjeno skidati i ručno
dodavati komponente predzatezača i
sigurnosnog pojasa. Bilo kakvu intervenciju
mora izvršiti kvalifikovano i ovlašćeno
osoblje. Obratite se uvek Mreži korisničke
podrške Fiat.
66)Da biste bili što zaštićeniji, držite naslon
u uspravnom položaju, oslanjajući dobro
na njega leđa i držeći sigurnosni pojas tako
da dobro prijanja na grudi i karlicu. Uvek
vežite pojas, kako na prednjim tako i na
zadnjim sedištima. Putovanje bez vezanog
pojasa povećava opasnost od teških
povreda ili smrti u slučaju udara.
65F0Y0700C
66F0Y0701C
67F0Y0702C
80
BEZBEDNOST

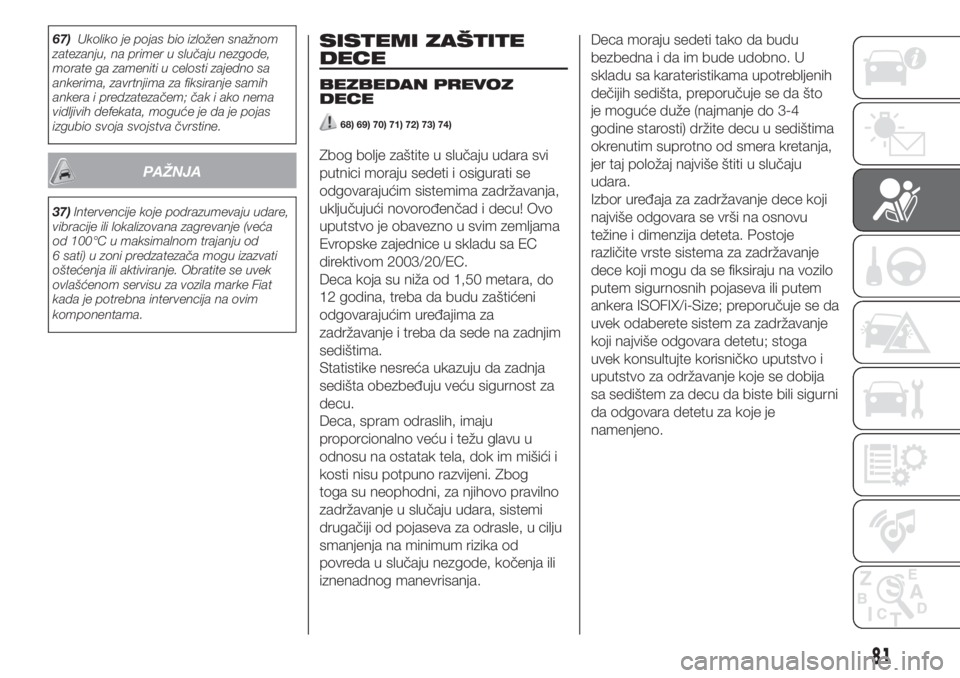

67)Ukoliko je pojas bio izložen snažnom
zatezanju, na primer u slučaju nezgode,
morate ga zameniti u celosti zajedno sa
ankerima, zavrtnjima za fiksiranje samih
ankera i predzatezačem; čak i ako nema
vidljivih defekata, moguće je da je pojas
izgubio svoja svojstva čvrstine.
PAŽNJA
37)Intervencije koje podrazumevaju udare,
vibracije ili lokalizovana zagrevanje (veća
od 100°C u maksimalnom trajanju od
6 sati) u zoni predzatezača mogu izazvati
oštećenja ili aktiviranje. Obratite se uvek
ovlašćenom servisu za vozila marke Fiat
kada je potrebna intervencija na ovim
komponentama.
SISTEMI ZAŠTITE
DECE
BEZBEDAN PREVOZ
DECE
68) 69) 70) 71) 72) 73) 74)
Zbog bolje zaštite u slučaju udara svi
putnici moraju sedeti i osigurati se
odgovarajućim sistemima zadržavanja,
uključujući novorođenčad i decu! Ovo
uputstvo je obavezno u svim zemljama
Evropske zajednice u skladu sa EC
direktivom 2003/20/EC.
Deca koja su niža od 1,50 metara, do
12 godina, treba da budu zaštićeni
odgovarajućim uređajima za
zadržavanje i treba da sede na zadnjim
sedištima.
Statistike nesreća ukazuju da zadnja
sedišta obezbeđuju veću sigurnost za
decu.
Deca, spram odraslih, imaju
proporcionalno veću i težu glavu u
odnosu na ostatak tela, dok im mišići i
kosti nisu potpuno razvijeni. Zbog
toga su neophodni, za njihovo pravilno
zadržavanje u slučaju udara, sistemi
drugačiji od pojaseva za odrasle, u cilju
smanjenja na minimum rizika od
povreda u slučaju nezgode, kočenja ili
iznenadnog manevrisanja.Deca moraju sedeti tako da budu
bezbedna i da im bude udobno. U
skladu sa karateristikama upotrebljenih
dečijih sedišta, preporučuje se da što
je moguće duže (najmanje do 3-4
godine starosti) držite decu u sedištima
okrenutim suprotno od smera kretanja,
jer taj položaj najviše štiti u slučaju
udara.
Izbor uređaja za zadržavanje dece koji
najviše odgovara se vrši na osnovu
težine i dimenzija deteta. Postoje
različite vrste sistema za zadržavanje
dece koji mogu da se fiksiraju na vozilo
putem sigurnosnih pojaseva ili putem
ankera ISOFIX/i-Size; preporučuje se da
uvek odaberete sistem za zadržavanje
koji najviše odgovara detetu; stoga
uvek konsultujte korisničko uputstvo i
uputstvo za održavanje koje se dobija
sa sedištem za decu da biste bili sigurni
da odgovara detetu za koje je
namenjeno.
81

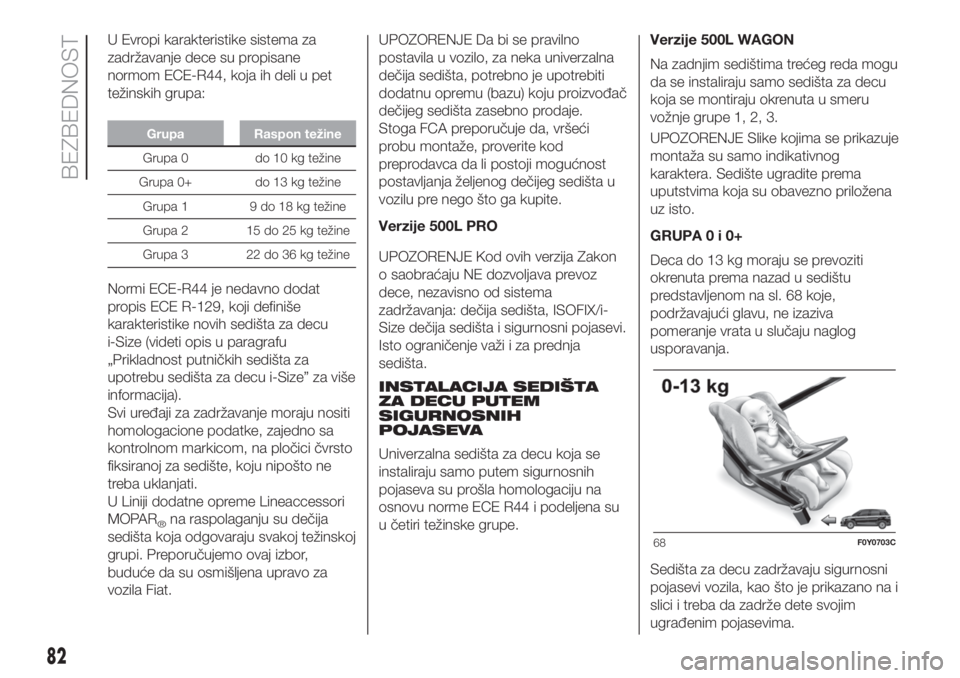

U Evropi karakteristike sistema za
zadržavanje dece su propisane
normom ECE-R44, koja ih deli u pet
težinskih grupa:
Grupa Raspon težine
Grupa 0 do 10 kg težine
Grupa 0+ do 13 kg težine
Grupa 1 9 do 18 kg težine
Grupa 2 15 do 25 kg težine
Grupa 3 22 do 36 kg težine
Normi ECE-R44 je nedavno dodat
propis ECE R-129, koji definiše
karakteristike novih sedišta za decu
i-Size (videti opis u paragrafu
„Prikladnost putničkih sedišta za
upotrebu sedišta za decu i-Size” za više
informacija).
Svi uređaji za zadržavanje moraju nositi
homologacione podatke, zajedno sa
kontrolnom markicom, na pločici čvrsto
fiksiranoj za sedište, koju nipošto ne
treba uklanjati.
U Liniji dodatne opreme Lineaccessori
MOPAR
®na raspolaganju su dečija
sedišta koja odgovaraju svakoj težinskoj
grupi. Preporučujemo ovaj izbor,
buduće da su osmišljena upravo za
vozila Fiat.UPOZORENJE Da bi se pravilno
postavila u vozilo, za neka univerzalna
dečija sedišta, potrebno je upotrebiti
dodatnu opremu (bazu) koju proizvođač
dečijeg sedišta zasebno prodaje.
Stoga FCA preporučuje da, vršeći
probu montaže, proverite kod
preprodavca da li postoji mogućnost
postavljanja željenog dečijeg sedišta u
vozilu pre nego što ga kupite.
Verzije 500L PRO
UPOZORENJE Kod ovih verzija Zakon
o saobraćaju NE dozvoljava prevoz
dece, nezavisno od sistema
zadržavanja: dečija sedišta, ISOFIX/i-
Size dečija sedišta i sigurnosni pojasevi.
Isto ograničenje važi i za prednja
sedišta.
INSTALACIJA SEDIŠTA
ZA DECU PUTEM
SIGURNOSNIH
POJASEVA
Univerzalna sedišta za decu koja se
instaliraju samo putem sigurnosnih
pojaseva su prošla homologaciju na
osnovu norme ECE R44 i podeljena su
u četiri težinske grupe.Verzije 500L WAGON
Na zadnjim sedištima trećeg reda mogu
da se instaliraju samo sedišta za decu
koja se montiraju okrenuta u smeru
vožnje grupe 1, 2, 3.
UPOZORENJE Slike kojima se prikazuje
montaža su samo indikativnog
karaktera. Sedište ugradite prema
uputstvima koja su obavezno priložena
uz isto.
GRUPA0i0+
Deca do 13 kg moraju se prevoziti
okrenuta prema nazad u sedištu
predstavljenom na sl. 68 koje,
podržavajući glavu, ne izaziva
pomeranje vrata u slučaju naglog
usporavanja.
Sedišta za decu zadržavaju sigurnosni
pojasevi vozila, kao što je prikazano na i
slici i treba da zadrže dete svojim
ugrađenim pojasevima.
68F0Y0703C
82
BEZBEDNOST

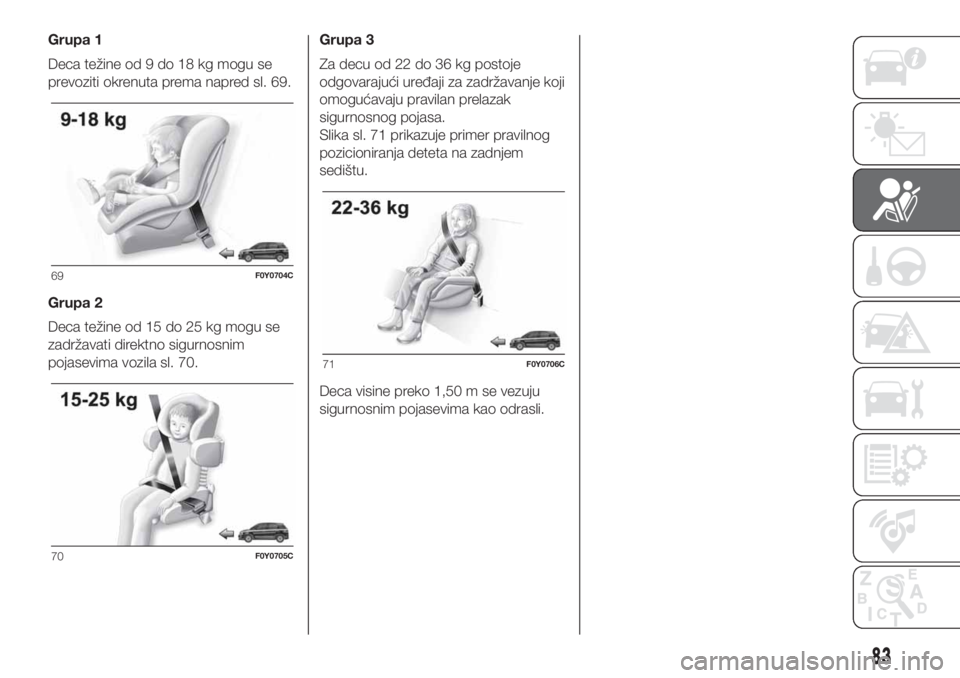

Grupa 1
Deca težine od 9 do 18 kg mogu se
prevoziti okrenuta prema napred sl. 69.
Grupa 2
Deca težine od 15 do 25 kg mogu se
zadržavati direktno sigurnosnim
pojasevima vozila sl. 70.Grupa 3
Za decu od 22 do 36 kg postoje
odgovarajući uređaji za zadržavanje koji
omogućavaju pravilan prelazak
sigurnosnog pojasa.
Slika sl. 71 prikazuje primer pravilnog
pozicioniranja deteta na zadnjem
sedištu.
Deca visine preko 1,50 m se vezuju
sigurnosnim pojasevima kao odrasli.
69F0Y0704C
70F0Y0705C
71F0Y0706C
83

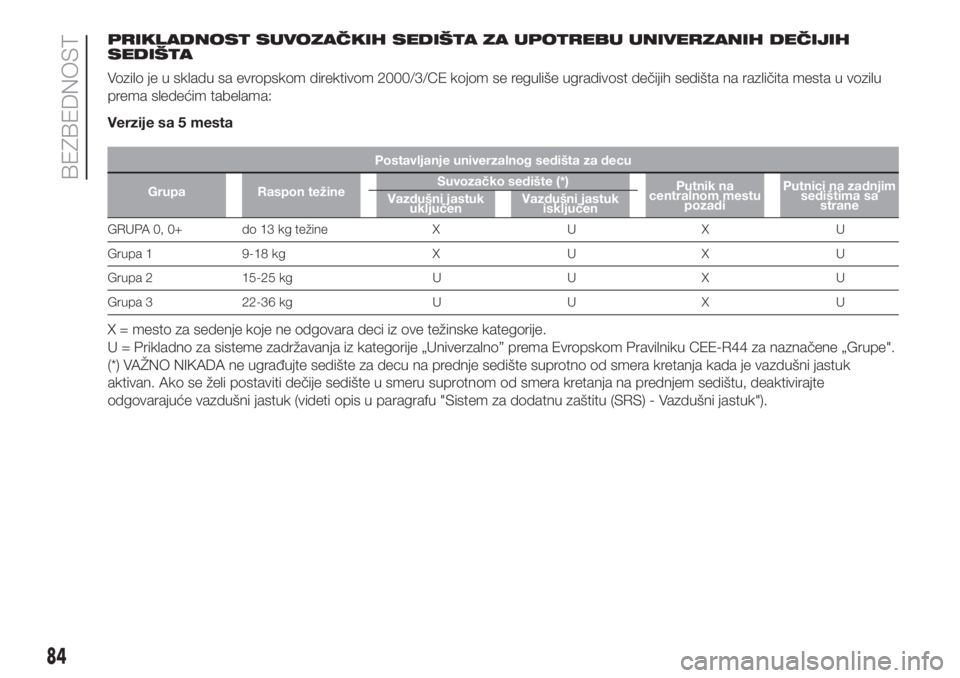

PRIKLADNOST SUVOZAČKIH SEDIŠTA ZA UPOTREBU UNIVERZANIH DEČIJIH
SEDIŠTA
Vozilo je u skladu sa evropskom direktivom 2000/3/CE kojom se reguliše ugradivost dečijih sedišta na različita mesta u vozilu
prema sledećim tabelama:
Verzije sa 5 mesta
Postavljanje univerzalnog sedišta za decu
Grupa Raspon težineSuvozačko sedište (*)
Putnik na
centralnom mestu
pozadiPutnici na zadnjim
sedištima sa
strane Vazdušni jastuk
uključenVazdušni jastuk
isključen
GRUPA 0, 0+ do 13 kg težine X U X U
Grupa 1 9-18 kg X U X U
Grupa 2 15-25 kg U U X U
Grupa 3 22-36 kg U U X U
X = mesto za sedenje koje ne odgovara deci iz ove težinske kategorije.
U = Prikladno za sisteme zadržavanja iz kategorije „Univerzalno” prema Evropskom Pravilniku CEE-R44 za naznačene „Grupe".
(*) VAŽNO NIKADA ne ugrađujte sedište za decu na prednje sedište suprotno od smera kretanja kada je vazdušni jastuk
aktivan. Ako se želi postaviti dečije sedište u smeru suprotnom od smera kretanja na prednjem sedištu, deaktivirajte
odgovarajuće vazdušni jastuk (videti opis u paragrafu "Sistem za dodatnu zaštitu (SRS) - Vazdušni jastuk").
84
BEZBEDNOST

Verzije sa 7 mesta
Postavljanje univerzalnog sedišta za decu
Grupa Raspon težineSuvozačko sedište (*)
Zadnje
centralno
sedište 2. redZadnja bočna
sedišta 2. redZadnja bočna
sedišta 3. red
(**) Vazdušni jastuk
uključenVazdušni jastuk
isključen
GRUPA 0, 0+ do 13 kg težine X U X U X
Grupa 1 9-18 kg X U X U UF (***)
Grupa 2 15-25 kg U U X U UF (***)
Grupa 3 22-36 kg U U X U UF (***)
X = mesto za sedenje koje ne odgovara deci iz ove težinske kategorije.
U = Prikladno za sisteme zadržavanja iz kategorije „Univerzalno” prema Evropskom Pravilniku CEE-R44 za naznačene „Grupe".
UF = Prikladno za sisteme zadržavanja iz kategorije „Univerzalno” okrenute u smeru kretanja prema Evropskom Pravilniku
CEE-R44 za naznačene „Grupe".
(*) VAŽNO NIKADA ne ugrađujte sedište za decu na prednje sedište suprotno od smera kretanja kada je vazdušni jastuk
aktivan. Ako se želi postaviti dečije sedište u smeru suprotnom od smera kretanja na prednjem sedištu, deaktivirajte
odgovarajuće vazdušni jastuk (videti opis u paragrafu "Sistem za dodatnu zaštitu (SRS) - Vazdušni jastuk").
(**) Za verzije/tržišta, gde je predviđeno.
(***) Potrebno je izvršiti podešavanje sedišta drugog reda.
85

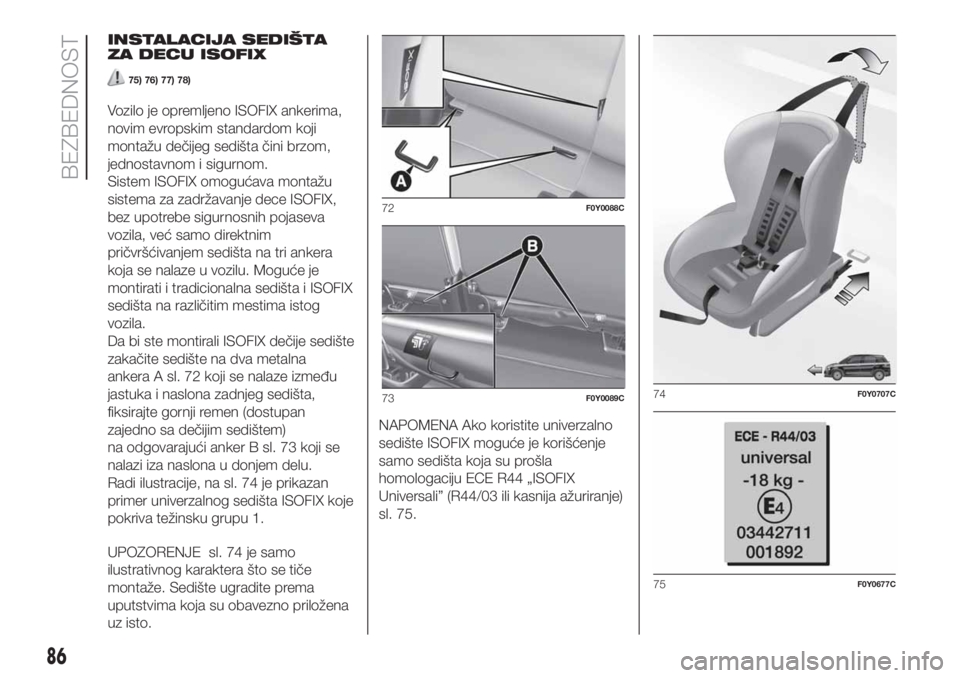

INSTALACIJA SEDIŠTA
ZA DECU ISOFIX
75) 76) 77) 78)
Vozilo je opremljeno ISOFIX ankerima,
novim evropskim standardom koji
montažu dečijeg sedišta čini brzom,
jednostavnom i sigurnom.
Sistem ISOFIX omogućava montažu
sistema za zadržavanje dece ISOFIX,
bez upotrebe sigurnosnih pojaseva
vozila, već samo direktnim
pričvršćivanjem sedišta na tri ankera
koja se nalaze u vozilu. Moguće je
montirati i tradicionalna sedišta i ISOFIX
sedišta na različitim mestima istog
vozila.
Da bi ste montirali ISOFIX dečije sedište
zakačite sedište na dva metalna
ankera A sl. 72 koji se nalaze između
jastuka i naslona zadnjeg sedišta,
fiksirajte gornji remen (dostupan
zajedno sa dečijim sedištem)
na odgovarajući anker B sl. 73 koji se
nalazi iza naslona u donjem delu.
Radi ilustracije, na sl. 74 je prikazan
primer univerzalnog sedišta ISOFIX koje
pokriva težinsku grupu 1.
UPOZORENJE sl. 74 je samo
ilustrativnog karaktera što se tiče
montaže. Sedište ugradite prema
uputstvima koja su obavezno priložena
uz isto.NAPOMENA Ako koristite univerzalno
sedište ISOFIX moguće je korišćenje
samo sedišta koja su prošla
homologaciju ECE R44 „ISOFIX
Universali” (R44/03 ili kasnija ažuriranje)
sl. 75.
72F0Y0088C
73F0Y0089C74F0Y0707C
75F0Y0677C
86
BEZBEDNOST

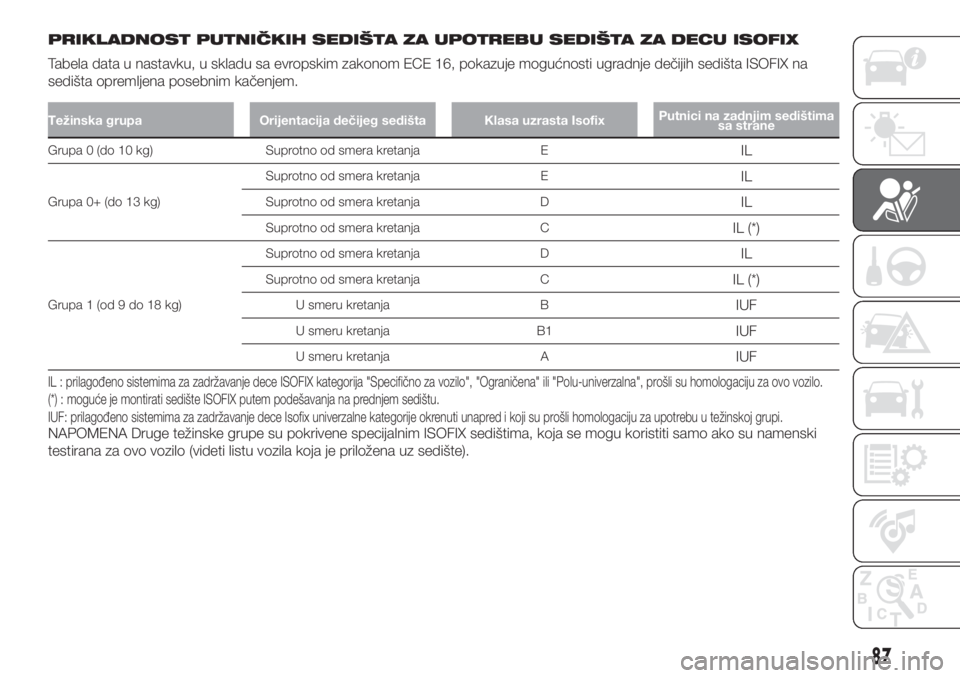

PRIKLADNOST PUTNIČKIH SEDIŠTA ZA UPOTREBU SEDIŠTA ZA DECU ISOFIX
Tabela data u nastavku, u skladu sa evropskim zakonom ECE 16, pokazuje mogućnosti ugradnje dečijih sedišta ISOFIX na
sedišta opremljena posebnim kačenjem.
Težinska grupa Orijentacija dečijeg sedišta Klasa uzrasta IsofixPutnici na zadnjim sedištima
sa strane
Grupa 0 (do 10 kg) Suprotno od smera kretanja EIL
Grupa 0+ (do 13 kg)Suprotno od smera kretanja E
IL
Suprotno od smera kretanja DIL
Suprotno od smera kretanja CIL (*)
Grupa 1 (od 9 do 18 kg)Suprotno od smera kretanja D
IL
Suprotno od smera kretanja CIL (*)
U smeru kretanja BIUF
U smeru kretanja B1IUF
U smeru kretanja AIUF
IL : prilagođeno sistemima za zadržavanje dece ISOFIX kategorija "Specifično za vozilo", "Ograničena" ili "Polu-univerzalna", prošli su homologaciju za ovo vozilo.
(*) : moguće je montirati sedište ISOFIX putem podešavanja na prednjem sedištu.
IUF: prilagođeno sistemima za zadržavanje dece Isofix univerzalne kategorije okrenuti unapred i koji su prošli homologaciju za upotrebu u težinskoj grupi.
NAPOMENA Druge težinske grupe su pokrivene specijalnim ISOFIX sedištima, koja se mogu koristiti samo ako su namenski
testirana za ovo vozilo (videti listu vozila koja je priložena uz sedište).
87

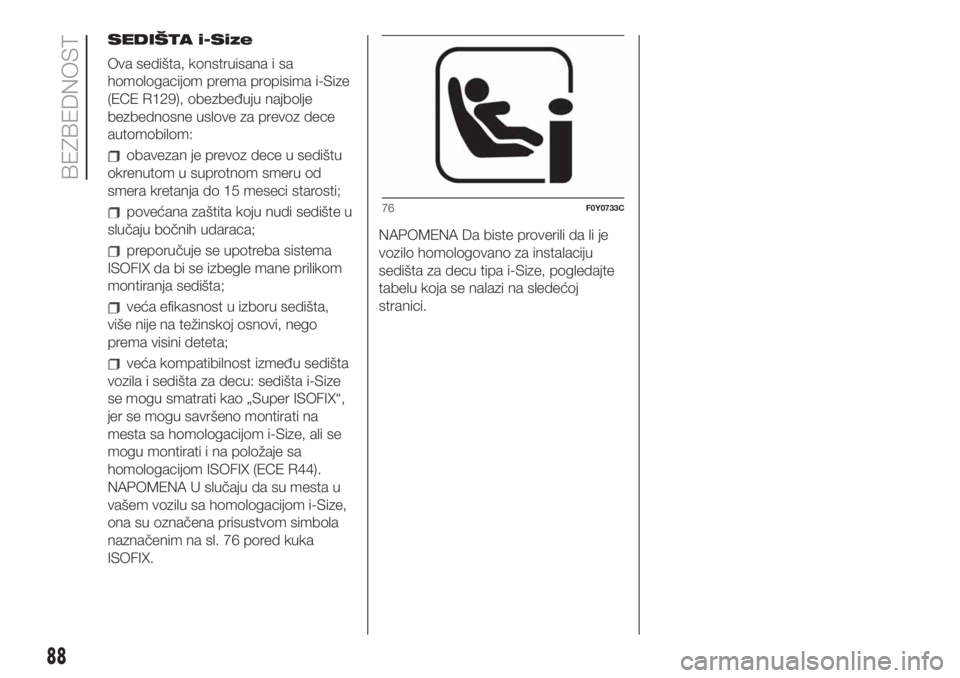

SEDIŠTA i-Size
Ova sedišta, konstruisana i sa
homologacijom prema propisima i-Size
(ECE R129), obezbeđuju najbolje
bezbednosne uslove za prevoz dece
automobilom:
obavezan je prevoz dece u sedištu
okrenutom u suprotnom smeru od
smera kretanja do 15 meseci starosti;
povećana zaštita koju nudi sedište u
slučaju bočnih udaraca;
preporučuje se upotreba sistema
ISOFIX da bi se izbegle mane prilikom
montiranja sedišta;
veća efikasnost u izboru sedišta,
više nije na težinskoj osnovi, nego
prema visini deteta;
veća kompatibilnost između sedišta
vozila i sedišta za decu: sedišta i-Size
se mogu smatrati kao „Super ISOFIX“,
jer se mogu savršeno montirati na
mesta sa homologacijom i-Size, ali se
mogu montirati i na položaje sa
homologacijom ISOFIX (ECE R44).
NAPOMENA U slučaju da su mesta u
vašem vozilu sa homologacijom i-Size,
ona su označena prisustvom simbola
naznačenim na sl. 76 pored kuka
ISOFIX.NAPOMENA Da biste proverili da li je
vozilo homologovano za instalaciju
sedišta za decu tipa i-Size, pogledajte
tabelu koja se nalazi na sledećoj
stranici.
76F0Y0733C
88
BEZBEDNOST
