FIAT 500L LIVING 2019 Knjižica za upotrebu i održavanje (in Serbian)

Lampice tamno žute boje
Lampica Značenje
ćilibarsko žutaSISTEM iTPMS (Tire Pressure Monitoring System - Sistem za indirektnu kontrolu pritiska u pneumaticima)
(za verzije/tržišta, gde je predviđeno)
Okretanjem ključa u položaj MAR, lampica se pali ali treba da se ugasi posle nekoliko sekundi.
Kvar iTPMSsistema/iTPMS sistem privremeno onemogućen
Lampica se pali u trepćućem režimu na oko 75 sekundi i nakon toga ostaje konstantno upaljena da bi
označila da je sistem privremeno onemogućen ili u kvaru. Sistem ponovo počinje da funkcioniše ispravno
kada mu uslovi rada to omoguće; ako se na taj način ne resetuje nakon ponovnog uspostavljanja uslova
normalne upotrebe. Ako signalizacija kvara i dalje postoji, obratite se što je pre moguće ovlašćenom
servisu za vozila marke Fiat.
Nedovoljan pritisak u pneumaticima
Lampica se pali u neprekidnom režimu kako bi signalizirala da je pritisak u pneumatiku niži od preporučene
vrednosti i/ili da je u toku lagano gubljenje pritiska. U ovim slučajevima vek pneumatika i optimalna
potrošnja goriva ne mogu biti garantovani. Savetuje se da se vrati ispravna vrednost pritiska u
pneumaticima (videti paragraf "Točkovi" odeljka "Tehnički podaci"). Kada se jednom uspostave normalni
uslovi kotišćenja vozila, resetovati.
UPOZORENJE Nemojte nastavljati s vožnjom ako je jedna ili više guma izduvana jer će pravilno
funkcionisanje vozila biti ugroženo. Zaustavite vozilo bez naglog kočenja ili skretanja.
Lampica Značenje
ćilibarsko žutaZADNJA SVETLA ZA MAGLU
Lampica se pali aktiviranjem zadnjeg svetla za maglu.
49

Lampica Značenje
ćilibarsko žutaKVAR ABS SISTEMA
Lampica se pali kada je sistem van funkcije. U ovom slučaju kočioni sistem održava nepromenjenom
sopstvenu efikasnost, ali bez potencijalne mogućnosti aktiviranja ABS sistema.
Nastavite vožnju pažljivo i čim budete u mogućnosti obratite se ovlašćenom servisu za vozila marke Fiat.
ćilibarsko žutaGREJAČA STAKLA
Lampica se pali aktiviranjem grejača stakla.
ćilibarsko žutaTERMIČKO VETROBRANSKO STAKLO
(za verzije/tržišta, gde je predviđeno)
Lampica se pali aktiviranjem termičkog vetrobranskog stakla.
50
UPOZNAVANJE SA INSTRUMENT TABLOM

Lampica Značenje
ćilibarsko žutaSISTEM ESC (Electronic Stability Control - Sistem kontrole stabilnosti vozila)
(za verzije/tržišta, gde je predviđeno)
Okretanjem ključa u položaj MAR, lampica se pali ali treba da se ugasi posle nekoliko sekundi.
Intervencija ESC sistema
Intervencija sistema je označena paljenjem lampice: signalizacija intervencije označava da je vozilo u stanju
ugrožene stabilnosti i kritičnog prijanjanja.
Kvar ESC sistema
Ako se lampica ne ugasi, ili ako ostane upaljena kada radi motor, to znači da je došlo do kvara na sistemu
ESC. Obratite se što je pre moguće ovlašćenom servisu za vozila marke Fiat.
Havarija sistema Hill Holder
Paljenje ove lampice ukazuje na havariju sistema Hill Holder. Obratite se što je pre moguće ovlašćenom
servisu za vozila marke Fiat.
ćilibarsko žutaDEAKTIVACIJA SISTEMA ASR
Lampica se pali u slučaju deaktivacije sistema ASR (videti opis u paragrafu „Sistemi aktivne bezbednosti” u
poglavlju „Bezbednost”).
ćilibarsko žutaREZERVA GORIVA
Lampica se pali kada je količina goriva koje se nalazi u rezervoaru ista ili manja od 7,5 litara.
UPOZORENJE Ukoliko lampica treperi tokom vožnje, znači da postoji nepravilnost u sistemu. U tom
slučaju obratite se Mreži korisničke podrške Fiat radi provere samog sistema.
51

Lampica Značenje
ćilibarsko žutaHAVARIJA SISTEMA EOBD/UBRIZGAVANJE
Okretanjem ključa u položaj MAR, lampica se pali ali treba da se ugasi posle nekoliko sekundi.
Ako lampica ostane upaljena ili se pali tokom vožnje ukazuje na nepravilan rad sistema ubrizgavanja.
Lampica koja neprekidno svetli:ukazuje na nepravilnosti u sistemu za napajanje/paljenje što može
izazvati povećanu emisiju iz auspuha, mogućnost gubitka performansi, lošu vožnju i povećanje potrošnje
goriva. U tim uslovima možete nastaviti vožnju, apsolutno izbegavajući zahtevno naprezanje motora ili velike
brzine. Duže korišćenje vozila uz lampicu koja neprekidno svetli može prouzrokovati oštećenja: obratiti se
sto je pre moguće najbližem Fiatovom ovlašćenom servisu.
Lampica se gasi ukoliko nepravilnost nestane, ali sistem ipak memoriše signal.
Lampica koja treperi (samo za benzinske motore): signalizira verovatno oštećenje katalizatora. Pustiti
pedalu gasa, dovodeći motor u režim malog broja obrtaja, sve dok lampica ne prestane da treperi.
Nastavite putovanje smanjenom brzinom, pokušavajući da izbegnete uslove vožnje koji bi mogli izazvati
dalje treperenje i obratite se, što je pre moguće ovlašćenom servisu za vozila marke Fiat.
16)
ćilibarsko žutaKVAR SISTEMA ZA UBRIZGAVANJE ADITIVA AdBlue® (UREA) (Diesel verzije)
(za verzije/tržišta, gde je predviđeno)
U normalnim uslovima, okretanjem kontakt brave u položaj MAR, lampica se pali, ali treba da se ugasi čim
se motor pokrene. Lampica se pali, zajedno sa odgovarajućom porukom na displeju instrument table u
slučaju da se unosi tečnost koja ne odgovara nominalnim karakteristikama ili ako se otkrije da je prosečna
potrošnja aditiva AdBlue® (UREA) veća od 50%.
Obratite se što je pre moguće ovlašćenom servisu za vozila marke Fiat.
Ako se anomalija ne reši, svaki put kada se dođe do sledećeg praga, na displeju instrument table će se
pojaviti odgovarajuća poruka sve dok više ne bude moguće ponovo pokrenuti motor.
Kada preostane još oko 200 km pre sprečavanja ponovnog pokretanja motora, na nekim će se verzijama
na displeju instrument table pojaviti odgovarajuća poruka u fiksnom režimu popraćena zvučnim signalom.
52
UPOZNAVANJE SA INSTRUMENT TABLOM

PAŽNJA
16)Ukoliko se okretanjem ključa kontakt brave u položaj MAR, lampica ne upali ili ako, tokom vožnje, se upali i svetli konstantno ili trepće
obratite se, što je pre moguće, ovlašćenom servisu za vozila marke Fiat. Nivo emisije na izduvnom sistemu može se proveriti pomoću
odgovarajuće opreme kod agenata za kontrolu saobraćaja. Pridržavajte se važećih propisa Države u kojoj saobraćate.
53

Lampica Značenje
ćilibarsko žutaDEAKTIVACIJA SISTEMA CITY BRAKE CONTROL - "Collision Mitigation"
(za verzije/tržišta, gde je predviđeno)
Ova lampica se pali kada vozač isključi sistem City Brake Control - „Collision Mitigation” ili kada se
automatski isključi usled privremenog kvara na sistemu. Obratite se što je pre moguće ovlašćenom servisu
za vozila marke Fiat.
ćilibarsko žutaPRED-ZAGREVANJE SVEĆICA (dizel verzije)
Okretanjem ključa u položaj MAR pali se lampica i gasi se kada grejači dostignu predviđenu temperaturu.
Motor se može upaliti odmah nakon gašenja lampice.
UPOZORENJE Kod umerenih ili visokih temperatura ambijenta, paljenje lampice je jedva primetno.
Kvar predzagrevanja grejača
Treptanje lampice označava kvar na uređaju za pred-zagrevanje svećica. Obratite se što je pre moguće
ovlašćenom servisu za vozila marke Fiat.
ćilibarsko žutaSIGNAL NISKOG NIVOA ADITIVA ZA EMISIJE DIESEL MOTORA AdBlue® (UREA)
(za verzije/tržišta, gde je predviđeno)
Lampica niskog nivoa aditiva za emisije Diesel motora AdBlue® (UREA)
se pali ako je nivo aditiva
AdBlue® (UREA) u vozilu nizak.
Što je brže moguće dolijte najmanje 5 litara aditiva AdBlue® (UREA) u rezervoar za AdBlue® (UREA). Ako
se dolivanje vrši kad je autonomija rezervoara aditiva AdBlue® (UREA) na 0 km, pre nego što pokrenete
motor moguće je čekati i do 2 minuta.
54
UPOZNAVANJE SA INSTRUMENT TABLOM

Zelene lampice
Lampica Značenje
zelenaPOZICIONA I KRATKA SVETLA / FOLLOW ME HOME
Lampica se pali aktiviranjem pozicionih ili kratkih svetala.
Follow me home: lampica se pali kada se koristi ovaj uređaj. Na displeju se osim toga prikazuje i trajanje
(izraženo u sekundama) podešeno za funkciju.
zelenaSVETLA ZA MAGLU
Lampica se pali aktiviranjem prednjih svetala za maglu.
zelenaPOKAZIVAČ PRAVCA LEVI
Lampica se pali kada se ručica komande pokazivača pravca pomeri prema dole ili, zajedno sa desnim
pokazivačem, kada se pritisne taster svetala upozorenja.
zelenaPOKAZIVAČ PRAVCA DESNI
Lampica se pali kada se ručica komande pokazivača pravca pomeri prema gore ili, zajedno sa levim
pokazivačem, kada se pritisne taster svetala upozorenja.
zelenaAUTOMATSKO GAŠENJE MOTORA (verzije koje imaju sistem Start&Stop)
Lampica se pali kada dođe do automatskog gašenja motora usled intervencije sistema Start&Stop.
55

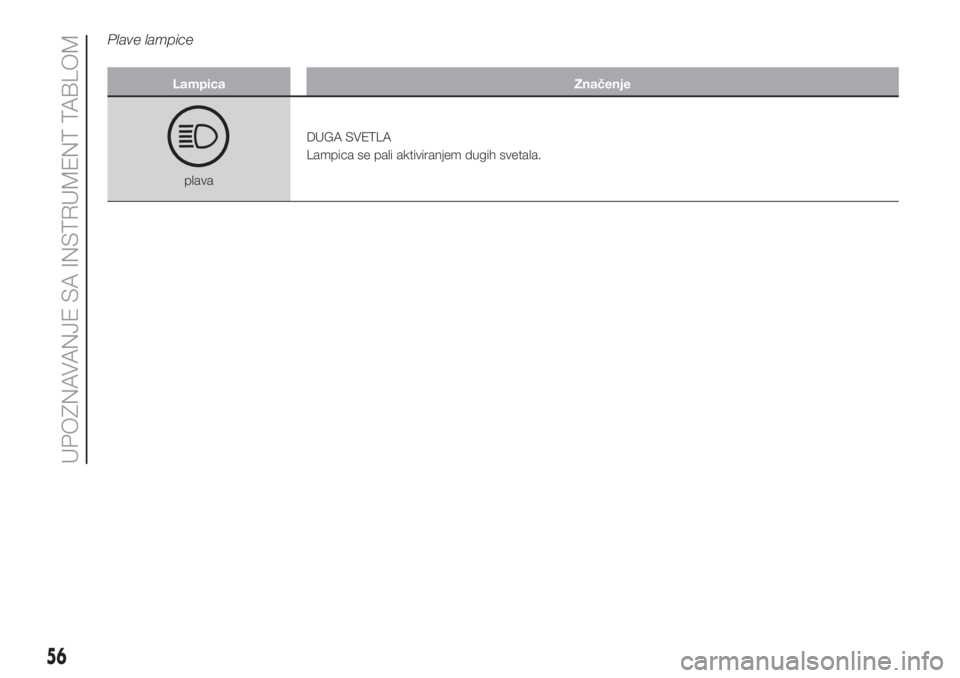

Plave lampice
Lampica Značenje
plavaDUGA SVETLA
Lampica se pali aktiviranjem dugih svetala.
56
UPOZNAVANJE SA INSTRUMENT TABLOM

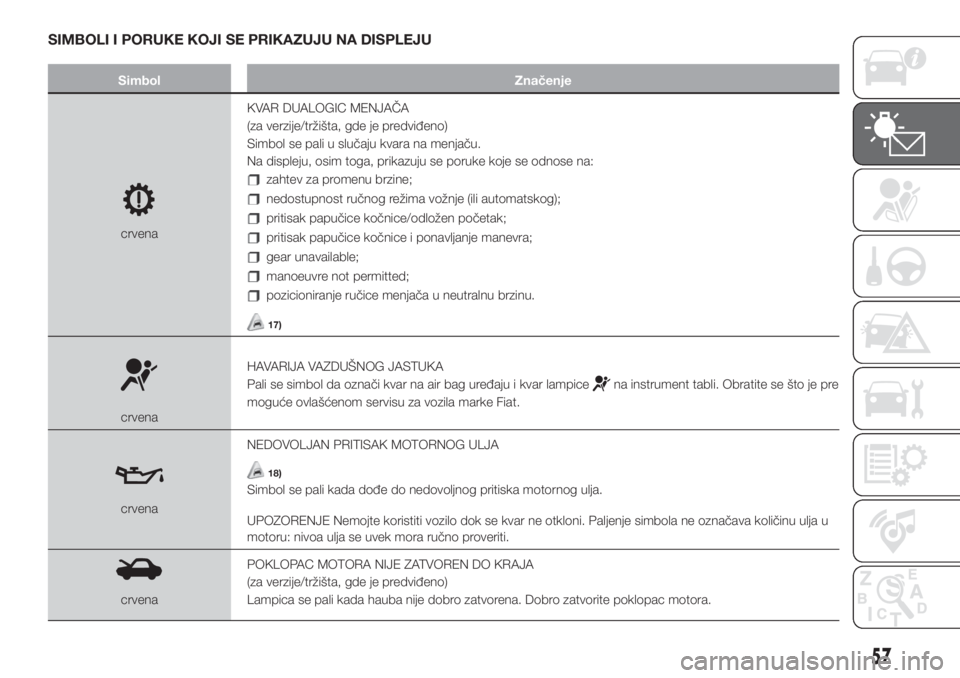

SIMBOLI I PORUKE KOJI SE PRIKAZUJU NA DISPLEJU
Simbol Značenje
crvenaKVAR DUALOGIC MENJAČA
(za verzije/tržišta, gde je predviđeno)
Simbol se pali u slučaju kvara na menjaču.
Na displeju, osim toga, prikazuju se poruke koje se odnose na:
zahtev za promenu brzine;
nedostupnost ručnog režima vožnje (ili automatskog);
pritisak papučice kočnice/odložen početak;
pritisak papučice kočnice i ponavljanje manevra;
gear unavailable;
manoeuvre not permitted;
pozicioniranje ručice menjača u neutralnu brzinu.
17)
crvenaHAVARIJA VAZDUŠNOG JASTUKA
Pali se simbol da označi kvar na air bag uređaju i kvar lampice
na instrument tabli. Obratite se što je pre
moguće ovlašćenom servisu za vozila marke Fiat.
crvenaNEDOVOLJAN PRITISAK MOTORNOG ULJA
18)
Simbol se pali kada dođe do nedovoljnog pritiska motornog ulja.
UPOZORENJE Nemojte koristiti vozilo dok se kvar ne otkloni. Paljenje simbola ne označava količinu ulja u
motoru: nivoa ulja se uvek mora ručno proveriti.
crvenaPOKLOPAC MOTORA NIJE ZATVOREN DO KRAJA
(za verzije/tržišta, gde je predviđeno)
Lampica se pali kada hauba nije dobro zatvorena. Dobro zatvorite poklopac motora.
57

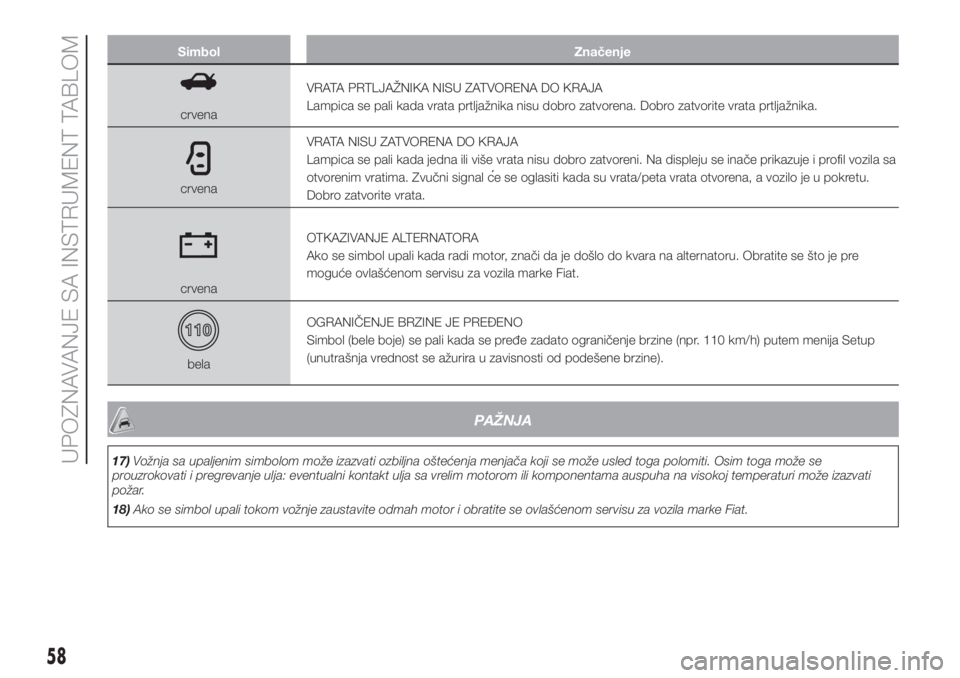

Simbol Značenje
crvenaVRATA PRTLJAŽNIKA NISU ZATVORENA DO KRAJA
Lampica se pali kada vrata prtljažnika nisu dobro zatvorena. Dobro zatvorite vrata prtljažnika.
crvenaVRATA NISU ZATVORENA DO KRAJA
Lampica se pali kada jedna ili više vrata nisu dobro zatvoreni. Na displeju se inače prikazuje i profil vozila sa
otvorenim vratima. Zvučni signal c
e se oglasiti kada su vrata/peta vrata otvorena, a vozilo je u pokretu.
Dobro zatvorite vrata.
crvenaOTKAZIVANJE ALTERNATORA
Ako se simbol upali kada radi motor, znači da je došlo do kvara na alternatoru. Obratite se što je pre
moguće ovlašćenom servisu za vozila marke Fiat.
belaOGRANIČENJE BRZINE JE PREĐENO
Simbol (bele boje) se pali kada se pređe zadato ograničenje brzine (npr. 110 km/h) putem menija Setup
(unutrašnja vrednost se ažurira u zavisnosti od podešene brzine).
PAŽNJA
17)Vožnja sa upaljenim simbolom može izazvati ozbiljna oštećenja menjača koji se može usled toga polomiti. Osim toga može se
prouzrokovati i pregrevanje ulja: eventualni kontakt ulja sa vrelim motorom ili komponentama auspuha na visokoj temperaturi može izazvati
požar.
18)Ako se simbol upali tokom vožnje zaustavite odmah motor i obratite se ovlašćenom servisu za vozila marke Fiat.
58
UPOZNAVANJE SA INSTRUMENT TABLOM
