FIAT 500L LIVING 2019 Notice d'entretien (in French)

CONFORMITÉ DES SIÈGES PASSAGER POUR L'UTILISATION DES SIÈGES
ENFANTS UNIVERSELS
La voiture est conforme à la Directive européenne 2000/3/CE qui réglemente le montage des sièges enfants aux différentes
places de la voiture, selon les tableaux suivants :
Versions 5 places
Positionnement du siège enfant universel
Groupe Plages de poidsPassager avant (*)
Passager arrière
centralPassagers arrière
latéraux
Airbag activé Airbag désactivé
Groupe 0, 0+jusqu'à un poids de
13 kgXUXU
Groupe 1 9-18 kg X U X U
Groupe 2 15/-25 kg U U X U
Groupe 3 22-36 kg U U X U
X = Place assise non adaptée pour des enfants de cette catégorie de poids.
U = Indiqué pour les systèmes de retenue de la catégorie « Universelle » selon le Règlement européen CEE-R44 pour les
« Groupes » indiqués.
(*) IMPORTANT NE JAMAIS installer sur le siège avant des sièges enfant orientés dans le sens contraire à celui de la marche
alors que l'airbag est activé. Si l'on souhaite installer un siège tourné dos à la route sur le siège avant, désactiver l'airbag
correspondant (voir les indications du paragraphe « Système de protection supplémentaire (SRS) - Airbag »).
89

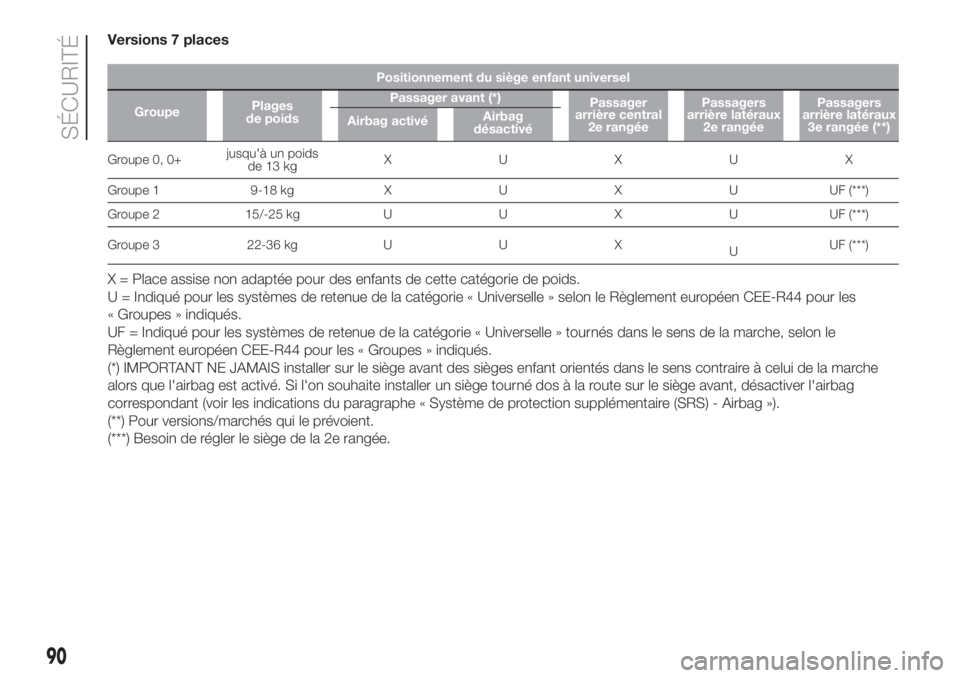

Versions 7 places
Positionnement du siège enfant universel
GroupePlages
de poidsPassager avant (*)
Passager
arrière central
2e rangéePassagers
arrière latéraux
2e rangéePassagers
arrière latéraux
3e rangée (**) Airbag activéAirbag
désactivé
Groupe 0, 0+jusqu'à un poids
de 13 kgXUXUX
Groupe 1 9-18 kg X U X U UF (***)
Groupe 2 15/-25 kg U U X U UF (***)
Groupe 3 22-36 kg U U X
UUF (***)
X = Place assise non adaptée pour des enfants de cette catégorie de poids.
U = Indiqué pour les systèmes de retenue de la catégorie « Universelle » selon le Règlement européen CEE-R44 pour les
« Groupes » indiqués.
UF = Indiqué pour les systèmes de retenue de la catégorie « Universelle » tournés dans le sens de la marche, selon le
Règlement européen CEE-R44 pour les « Groupes » indiqués.
(*) IMPORTANT NE JAMAIS installer sur le siège avant des sièges enfant orientés dans le sens contraire à celui de la marche
alors que l'airbag est activé. Si l'on souhaite installer un siège tourné dos à la route sur le siège avant, désactiver l'airbag
correspondant (voir les indications du paragraphe « Système de protection supplémentaire (SRS) - Airbag »).
(**) Pour versions/marchés qui le prévoient.
(***) Besoin de régler le siège de la 2e rangée.
90
SÉCURITÉ

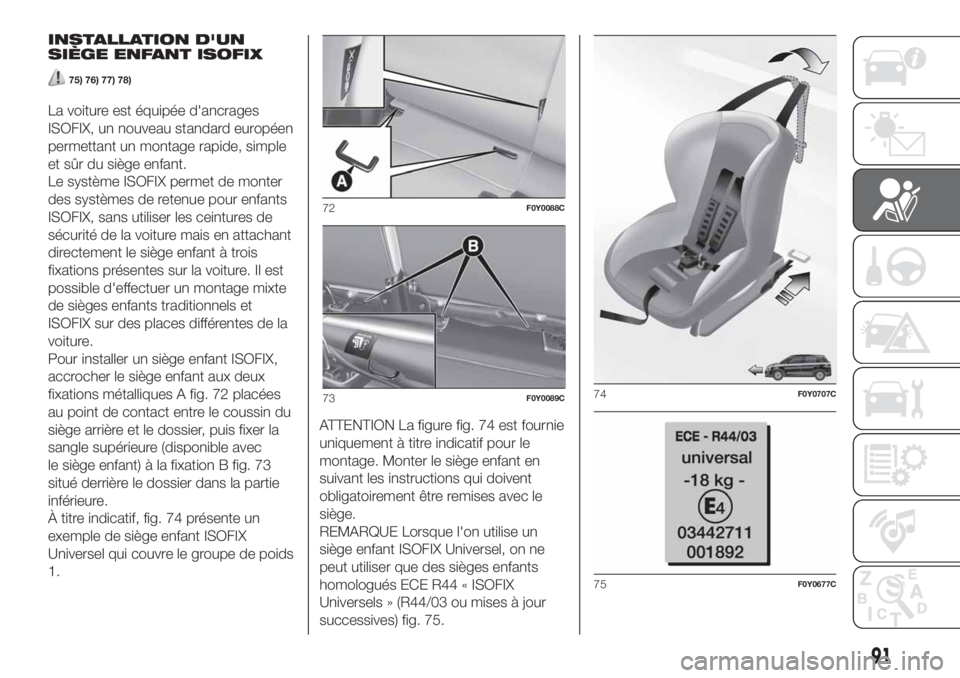

INSTALLATION D'UN
SIÈGE ENFANT ISOFIX
75) 76) 77) 78)
La voiture est équipée d'ancrages
ISOFIX, un nouveau standard européen
permettant un montage rapide, simple
et sûr du siège enfant.
Le système ISOFIX permet de monter
des systèmes de retenue pour enfants
ISOFIX, sans utiliser les ceintures de
sécurité de la voiture mais en attachant
directement le siège enfant à trois
fixations présentes sur la voiture. Il est
possible d'effectuer un montage mixte
de sièges enfants traditionnels et
ISOFIX sur des places différentes de la
voiture.
Pour installer un siège enfant ISOFIX,
accrocher le siège enfant aux deux
fixations métalliques A fig. 72 placées
au point de contact entre le coussin du
siège arrière et le dossier, puis fixer la
sangle supérieure (disponible avec
le siège enfant) à la fixation B fig. 73
situé derrière le dossier dans la partie
inférieure.
À titre indicatif, fig. 74 présente un
exemple de siège enfant ISOFIX
Universel qui couvre le groupe de poids
1.ATTENTION La figure fig. 74 est fournie
uniquement à titre indicatif pour le
montage. Monter le siège enfant en
suivant les instructions qui doivent
obligatoirement être remises avec le
siège.
REMARQUE Lorsque l'on utilise un
siège enfant ISOFIX Universel, on ne
peut utiliser que des sièges enfants
homologués ECE R44 « ISOFIX
Universels » (R44/03 ou mises à jour
successives) fig. 75.
72F0Y0088C
73F0Y0089C74F0Y0707C
75F0Y0677C
91

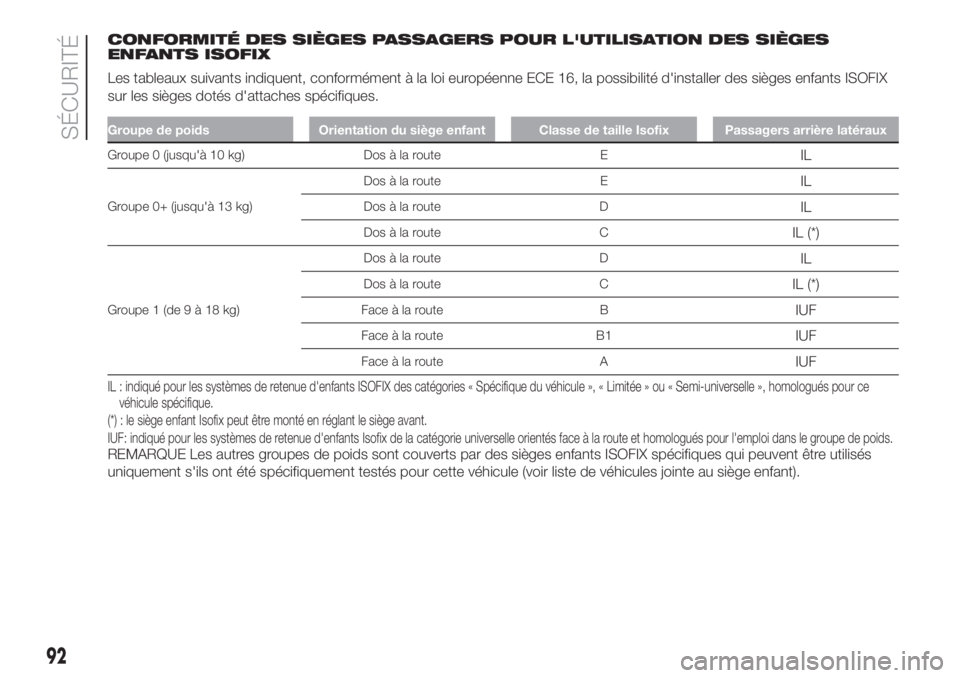

CONFORMITÉ DES SIÈGES PASSAGERS POUR L'UTILISATION DES SIÈGES
ENFANTS ISOFIX
Les tableaux suivants indiquent, conformément à la loi européenne ECE 16, la possibilité d'installer des sièges enfants ISOFIX
sur les sièges dotés d'attaches spécifiques.
Groupe de poids Orientation du siège enfant Classe de taille Isofix Passagers arrière latéraux
Groupe 0 (jusqu'à 10 kg) Dos à la route EIL
Groupe 0+ (jusqu'à 13 kg)Dos à la route E
IL
Dos à la route DIL
Dos à la route CIL (*)
Groupe1(de9à18kg)Dos à la route D
IL
Dos à la route CIL (*)
Face à la route BIUF
Face à la route B1IUF
Face à la route AIUF
IL : indiqué pour les systèmes de retenue d'enfants ISOFIX des catégories « Spécifique du véhicule », « Limitée » ou « Semi-universelle », homologués pour ce
véhicule spécifique.
(*) : le siège enfant Isofix peut être monté en réglant le siège avant.
IUF: indiqué pour les systèmes de retenue d'enfants Isofix de la catégorie universelle orientés face à la route et homologués pour l'emploi dans le groupe de poids.
REMARQUE Les autres groupes de poids sont couverts par des sièges enfants ISOFIX spécifiques qui peuvent être utilisés
uniquement s'ils ont été spécifiquement testés pour cette véhicule (voir liste de véhicules jointe au siège enfant).
92
SÉCURITÉ

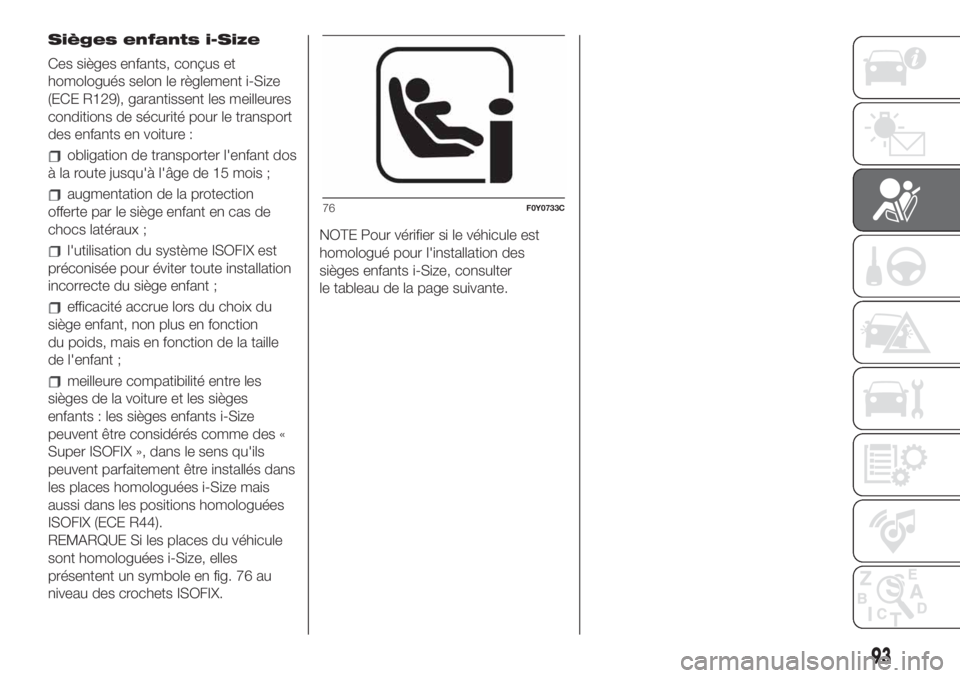

Sièges enfants i-Size
Ces sièges enfants, conçus et
homologués selon le règlement i-Size
(ECE R129), garantissent les meilleures
conditions de sécurité pour le transport
des enfants en voiture :
obligation de transporter l'enfant dos
à la route jusqu'à l'âge de 15 mois ;
augmentation de la protection
offerte par le siège enfant en cas de
chocs latéraux ;
l'utilisation du système ISOFIX est
préconisée pour éviter toute installation
incorrecte du siège enfant ;
efficacité accrue lors du choix du
siège enfant, non plus en fonction
du poids, mais en fonction de la taille
de l'enfant ;
meilleure compatibilité entre les
sièges de la voiture et les sièges
enfants : les sièges enfants i-Size
peuvent être considérés comme des «
Super ISOFIX », dans le sens qu'ils
peuvent parfaitement être installés dans
les places homologuées i-Size mais
aussi dans les positions homologuées
ISOFIX (ECE R44).
REMARQUE Si les places du véhicule
sont homologuées i-Size, elles
présentent un symbole en fig. 76 au
niveau des crochets ISOFIX.NOTE Pour vérifier si le véhicule est
homologué pour l'installation des
sièges enfants i-Size, consulter
le tableau de la page suivante.
76F0Y0733C
93

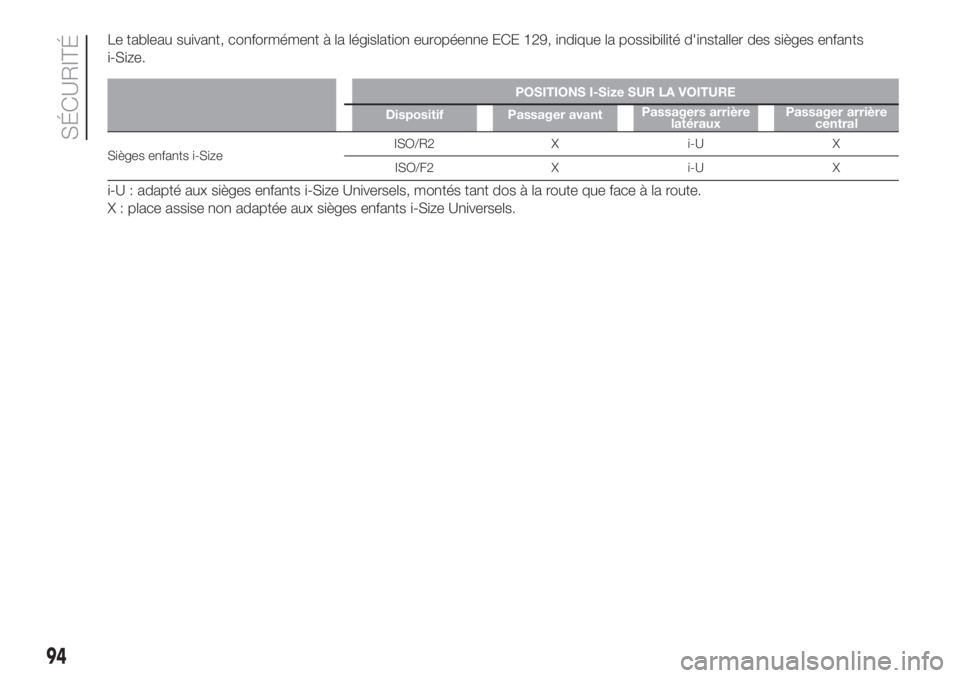

Le tableau suivant, conformément à la législation européenne ECE 129, indique la possibilité d'installer des sièges enfants
i-Size.
POSITIONS I-Size SUR LA VOITURE
Dispositif Passager avantPassagers arrière
latérauxPassager arrière
central
Sièges enfants i-SizeISO/R2 X i-U X
ISO/F2 X i-U X
i-U : adapté aux sièges enfants i-Size Universels, montés tant dos à la route que face à la route.
X : place assise non adaptée aux sièges enfants i-Size Universels.
94
SÉCURITÉ

SIÈGES ENFANTS RECOMMANDÉS PAR FCA POUR VOTRE 500L
La Lineaccessori MOPAR
®propose une gamme complète de sièges enfants à fixer avec la ceinture de sécurité à trois points
ou au moyen des fixations ISOFIX.
Groupe de poids Siège enfant Type de siège enfant Installation du siège enfant
Groupe 0+ :
de la naissance
jusqu'à 13 kg
de 40 cm à 80 cm
BeSafe iZi Go Modular
Code de commande Fiat :
71808564
Siège enfant Universel/i-Size.
Il s'installe dos à la route en utilisant
uniquement les ceintures de sécurité
du véhicule ou la base spéciale i-Size
(à acheter séparément) et les fixations
ISOFIX du véhicule.
Il s'installe sur les places arrière
extérieures. ++
BeSafe iZi Modular i-Size
Base
Code de commande Fiat :
71808566
95

Groupe de poids Siège enfant Type de siège enfant Installation du siège enfant
Groupe 0+/1 :
de 9 jusqu'à 18 kg
de 67 cm à 105 cm
BeSafe iZi Modular i-Size
Code de commande Fiat :
71808565
Siège enfant homologué i-Size.
L'installerIMPÉRATIVEMENT sur le
véhicule avec la base iZi Modular
i-Size Base (à acheter
séparément). Il est possible de
l'installer dans le sens de marche
ou dos à la route (consulter le
manuel du siège enfant). ++
BeSafe iZi Modular i-Size
Base
Code de commande Fiat :
71808566
Groupe2:de15à
36 kg, de 95 cm à
135 cm
Britax Römer KidFix XP
(pour les versions/marchés qui le
prévoient)
Code de commande Fiat :
71807984Il s'installe uniquement tourné vers
l'avant à l'aide de la ceinture de
sécurité à trois points et
éventuellement des fixations ISOFIX de
le véhicule.FCA conseille de
l'installer en utilisant les fixations
ISOFIX de le véhicule. Il s'installe
sur les places arrière extérieures.
96
SÉCURITÉ

Groupe de poids Siège enfant Type de siège enfant Installation du siège enfant
Groupe3:de22à
36 kg, de 136 cm à
150 cmBritax Römer KidFix XP
(pour les versions/marchés qui le
prévoient)
Code de commande Fiat :
71807984Il s'installe uniquement tourné vers
l'avant à l'aide de la ceinture de
sécurité à trois points et
éventuellement des fixations ISOFIX de
le véhicule.FCA conseille de
l'installer en utilisant les fixations
ISOFIX de le véhicule. Il s'installe
sur les places arrière extérieures.
ATTENTION FCA conseille d'installer le siège enfant en suivant les instructions qui doivent obligatoirement être remises avec le
siège.
97

Principales précautions à suivre
pour transporter des enfants en
toute sécurité
Installer les sièges enfants sur le
siège arrière, car c'est la place la plus
protégée en cas de choc.
Conserver le siège enfant tourné dos
à la route le plus longtemps possible,
si possible jusqu'à l'âge de 3-4 ans de
l'enfant.
Si l'on installe un siège enfant tourné
dos à la route sur les sièges arrière, il
est conseillé de le placer dans une
position la plus avancée possible en
fonction de la position du siège avant.
En cas de désactivation de l'airbag
frontal côté passager, toujours
contrôler, au moyen de l'allumage du
témoin
sur la platine de la planche
de bord, sa désactivation effective.
Suivre scrupuleusement les
instructions fournies avec le siège
enfant. Les conserver dans la voiture
avec les papiers et cette Notice. Ne
jamais utiliser de sièges enfants
dépourvus de mode d'emploi.
Chaque système de retenue est
rigoureusement réservé pour une
personne seule : ne jamais l'utiliser pour
attacher deux enfants simultanément.
Toujours vérifier que les ceintures de
sécurité n'appuient pas sur le cou de
l'enfant.
Vérifier systématiquement en tirant
sur la sangle que les ceintures de
sécurité sont bien bouclées.
Pendant le voyage, ne pas
permettre à l'enfant de prendre des
positions anormales ou de déboucler
sa ceinture de sécurité.
Ne pas permettre à l'enfant de
positionner la partie diagonale de la
ceinture de sécurité sous les bras ou
derrière le dos.
Ne jamais transporter d'enfants en
les tenant dans les bras, même s'il
s'agit de nouveaux-nés. Personne, en
effet, n'est en mesure de les retenir
en cas de choc.
Si le véhicule a subit un accident ou
accrochage, remplacer le siège-auto
pour enfant par un neuf. De plus faire
remplacer, selon le type de siège enfant
installé, les fixation ISOFIX ou la
ceinture de sécurité à laquelle le siège
enfant était attaché.
Si nécessaire, enlever l'appuie-tête
arrière pour faciliter l'installation du
siège-enfant. L'appuie-tête doit
toujours être installé si le poste est
destiné à un adulte ou à un enfant assis
sur un réhausseur sans dossier.
ATTENTION
68)GRAVE DANGER Quand l'airbag
frontal côté passager est actif, ne pas
installer sur le siège avant passager les
sièges enfants qui se montent dans le sens
contraire de la marche. L'activation de
l'airbag, en cas de choc, pourrait
provoquer des lésions mortelles à l'enfant
transporté, indépendamment de la gravité
du choc. Il est conseillé de toujours
transporter les enfants dans leur siège sur
la banquette arrière, car cette position
s'est avérée la plus protégée en cas
d'accident.
69)L'obligation de désactiver l'airbag si
l'on installe un siège enfant dos à la route
figure sur l'étiquette collée sur le pare-soleil
avec les symboles appropriés. Respecter
les indications figurant sur l'ailette
pare-soleil côté passager (consulter le
paragraphe « Système de protection
supplémentaire (SRS) - Airbag »).
70)S'il faut transporter un enfant sur le
siège avant côté passager avec un siège
enfant qui se monte dos à la route, les
airbags côté passager frontal et latéral
(Side bag) doivent être désactivés via le
Menu principal de l'écran (consulter le
paragraphe « Écran » du chapitre
« Présentation du combiné de bord ») et
vérifier qu'ils sont bien désactivés grâce à
l'allumage du témoin
sur la platine de la
planche de bord. En outre, le siège
passager doit être reculé jusqu'en butée,
pour éviter tout contact éventuel du siège
enfant avec la planche de bord.
98
SÉCURITÉ
