FIAT 500L LIVING 2019 Notice d'entretien (in French)

Témoins de couleur bleue
Témoin Signification
bleuFEUX DE ROUTE
Le témoin s'allume quand on allume les feux de route.
59

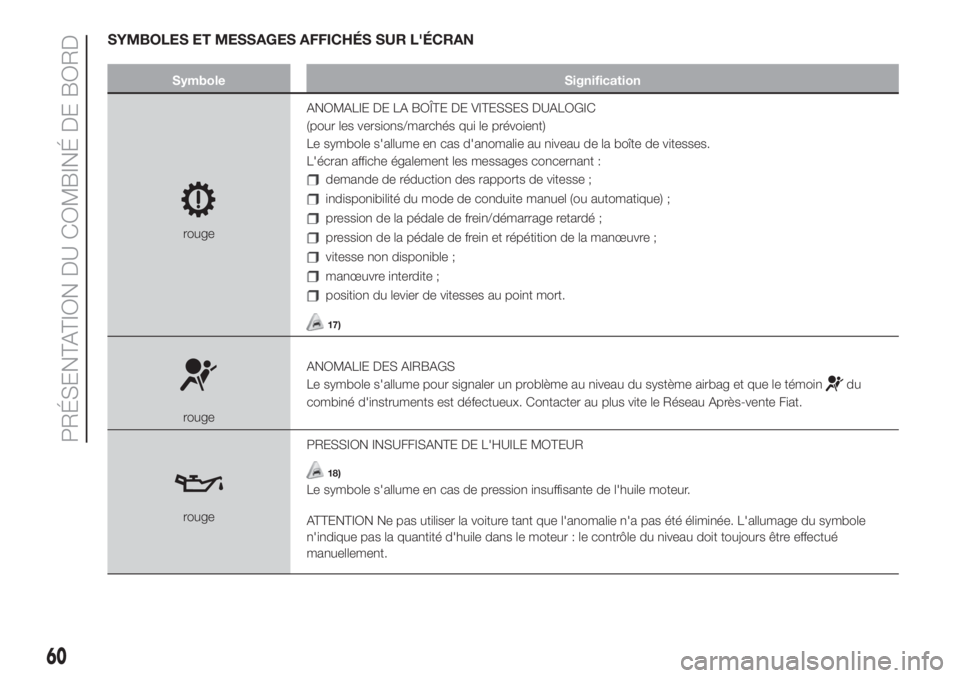

SYMBOLES ET MESSAGES AFFICHÉS SUR L'ÉCRAN
Symbole Signification
rougeANOMALIE DE LA BOÎTE DE VITESSES DUALOGIC
(pour les versions/marchés qui le prévoient)
Le symbole s'allume en cas d'anomalie au niveau de la boîte de vitesses.
L'écran affiche également les messages concernant :
demande de réduction des rapports de vitesse ;
indisponibilité du mode de conduite manuel (ou automatique) ;
pression de la pédale de frein/démarrage retardé ;
pression de la pédale de frein et répétition de la manœuvre ;
vitesse non disponible ;
manœuvre interdite ;
position du levier de vitesses au point mort.
17)
rougeANOMALIE DES AIRBAGS
Le symbole s'allume pour signaler un problème au niveau du système airbag et que le témoin
du
combiné d'instruments est défectueux. Contacter au plus vite le Réseau Après-vente Fiat.
rougePRESSION INSUFFISANTE DE L'HUILE MOTEUR
18)
Le symbole s'allume en cas de pression insuffisante de l'huile moteur.
ATTENTION Ne pas utiliser la voiture tant que l'anomalie n'a pas été éliminée. L'allumage du symbole
n'indique pas la quantité d'huile dans le moteur : le contrôle du niveau doit toujours être effectué
manuellement.
60
PRÉSENTATION DU COMBINÉ DE BORD

Symbole Signification
rougeFERMETURE INCOMPLÈTE DU CAPOT MOTEUR
(pour les versions/marchés qui le prévoient)
Le symbole s'allume lorsque le capot moteur est mal fermé. Fermer correctement le capot moteur.
rougeFERMETURE INCOMPLÈTE DU HAYON DU COFFRE À BAGAGES
Le symbole s'allume lorsque le hayon du coffre à bagages est mal fermé. Fermer correctement le hayon du
coffre à bagages.
rougeFERMETURE INCOMPLÈTE DES PORTES
Le symbole s'allume lorsqu'une ou plusieurs portes ne sont pas parfaitement fermées. L'afficheur visualise
également le profil de la voiture avec la porte ouverte. Portes ouvertes et véhicule en mouvement, le
système émet un signal sonore. Fermer correctement les portes.
rougeANOMALIE DE L'ALTERNATEUR
Le symbole s'allume, moteur en marche, pour indiquer une anomalie de l'alternateur. Contacter au plus
vite le Réseau Après-vente Fiat.
blancLIMITE DE VITESSE DÉPASSÉE
Le symbole (de couleur blanche) s'allume lors du dépassement de la limite de vitesse réglée (par ex. 110
km/h) à travers le Menu de Configuration de l'écran (la valeur interne se met à jour en fonction de la vitesse
réglée).
ATTENTION
17)Conduire avec le symbole allumé peut causer de graves dommages à la boîte de vitesses et en provoquer la rupture. La surchauffe de
l'huile peut également se produire : son contact éventuel avec le moteur chaud ou avec les composants de l'échappement à haute
température pourrait provoquer des incendies.
18)Si le symbole s'allume pendant que la voiture roule, couper immédiatement le moteur et s'adresser au Réseau Après-vente Fiat.
61

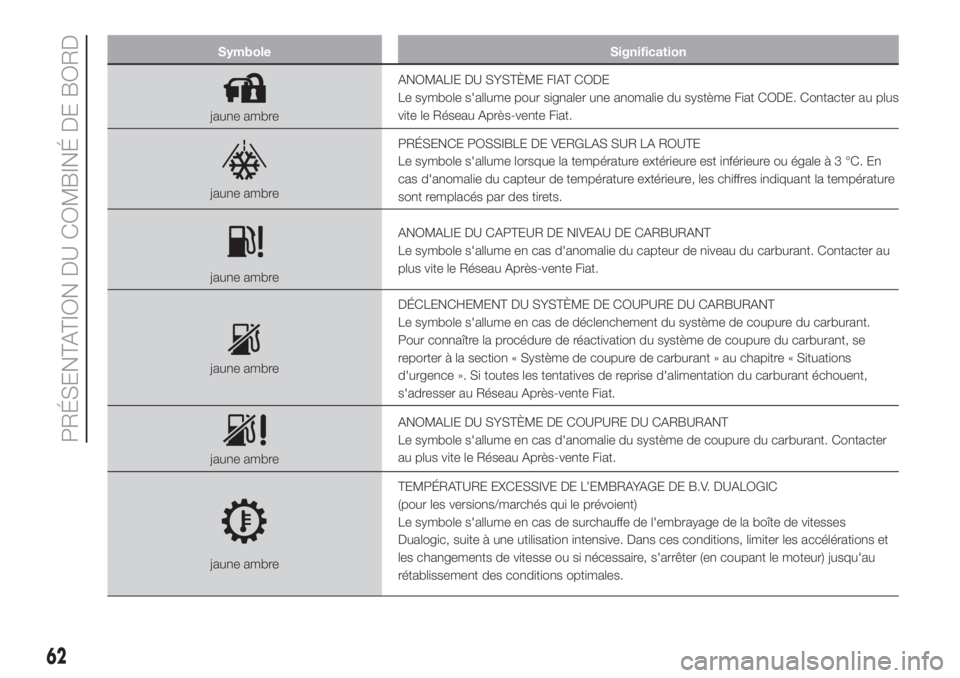

Symbole Signification
jaune ambreANOMALIE DU SYSTÈME FIAT CODE
Le symbole s'allume pour signaler une anomalie du système Fiat CODE. Contacter au plus
vite le Réseau Après-vente Fiat.
jaune ambrePRÉSENCE POSSIBLE DE VERGLAS SUR LA ROUTE
Le symbole s'allume lorsque la température extérieure est inférieure ou égale à 3 °C. En
cas d'anomalie du capteur de température extérieure, les chiffres indiquant la température
sont remplacés par des tirets.
jaune ambreANOMALIE DU CAPTEUR DE NIVEAU DE CARBURANT
Le symbole s'allume en cas d'anomalie du capteur de niveau du carburant. Contacter au
plus vite le Réseau Après-vente Fiat.
jaune ambreDÉCLENCHEMENT DU SYSTÈME DE COUPURE DU CARBURANT
Le symbole s'allume en cas de déclenchement du système de coupure du carburant.
Pour connaître la procédure de réactivation du système de coupure du carburant, se
reporter à la section « Système de coupure de carburant » au chapitre « Situations
d'urgence ». Si toutes les tentatives de reprise d'alimentation du carburant échouent,
s'adresser au Réseau Après-vente Fiat.
jaune ambreANOMALIE DU SYSTÈME DE COUPURE DU CARBURANT
Le symbole s'allume en cas d'anomalie du système de coupure du carburant. Contacter
au plus vite le Réseau Après-vente Fiat.
jaune ambreTEMPÉRATURE EXCESSIVE DE L’EMBRAYAGE DE B.V. DUALOGIC
(pour les versions/marchés qui le prévoient)
Le symbole s'allume en cas de surchauffe de l'embrayage de la boîte de vitesses
Dualogic, suite à une utilisation intensive. Dans ces conditions, limiter les accélérations et
les changements de vitesse ou si nécessaire, s'arrêter (en coupant le moteur) jusqu'au
rétablissement des conditions optimales.
62
PRÉSENTATION DU COMBINÉ DE BORD

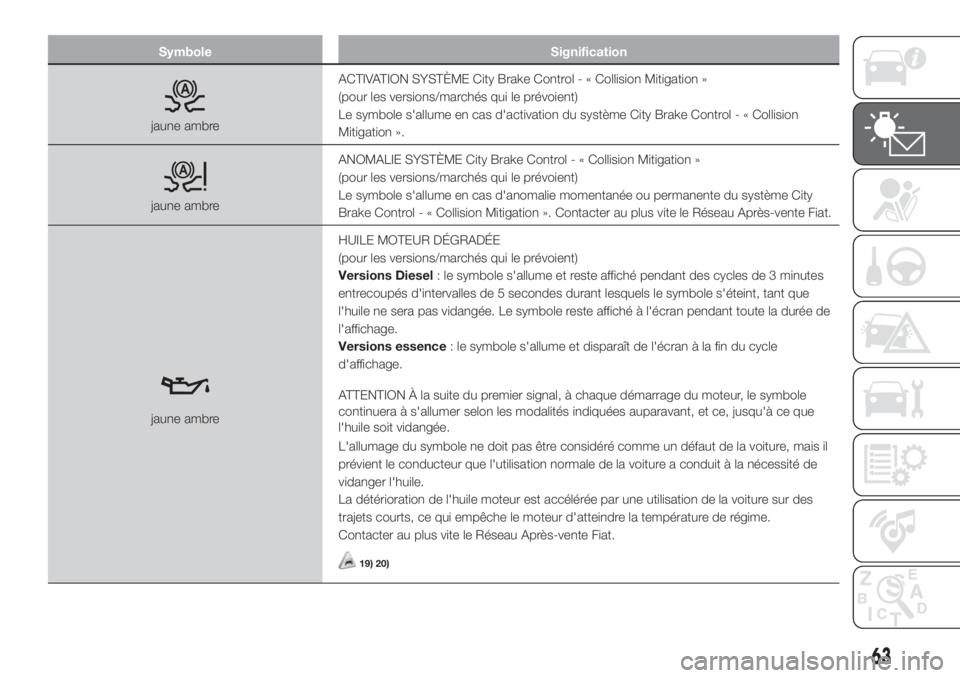

Symbole Signification
jaune ambreACTIVATION SYSTÈME City Brake Control - « Collision Mitigation »
(pour les versions/marchés qui le prévoient)
Le symbole s'allume en cas d'activation du système City Brake Control - « Collision
Mitigation ».
jaune ambreANOMALIE SYSTÈME City Brake Control - « Collision Mitigation »
(pour les versions/marchés qui le prévoient)
Le symbole s'allume en cas d'anomalie momentanée ou permanente du système City
Brake Control - « Collision Mitigation ». Contacter au plus vite le Réseau Après-vente Fiat.
jaune ambreHUILE MOTEUR DÉGRADÉE
(pour les versions/marchés qui le prévoient)
Versions Diesel: le symbole s'allume et reste affiché pendant des cycles de 3 minutes
entrecoupés d'intervalles de 5 secondes durant lesquels le symbole s'éteint, tant que
l'huile ne sera pas vidangée. Le symbole reste affiché à l'écran pendant toute la durée de
l'affichage.
Versions essence: le symbole s'allume et disparaît de l'écran à la fin du cycle
d'affichage.
ATTENTION À la suite du premier signal, à chaque démarrage du moteur, le symbole
continuera à s'allumer selon les modalités indiquées auparavant, et ce, jusqu'à ce que
l'huile soit vidangée.
L'allumage du symbole ne doit pas être considéré comme un défaut de la voiture, mais il
prévient le conducteur que l'utilisation normale de la voiture a conduit à la nécessité de
vidanger l'huile.
La détérioration de l'huile moteur est accélérée par une utilisation de la voiture sur des
trajets courts, ce qui empêche le moteur d'atteindre la température de régime.
Contacter au plus vite le Réseau Après-vente Fiat.
19) 20)
63

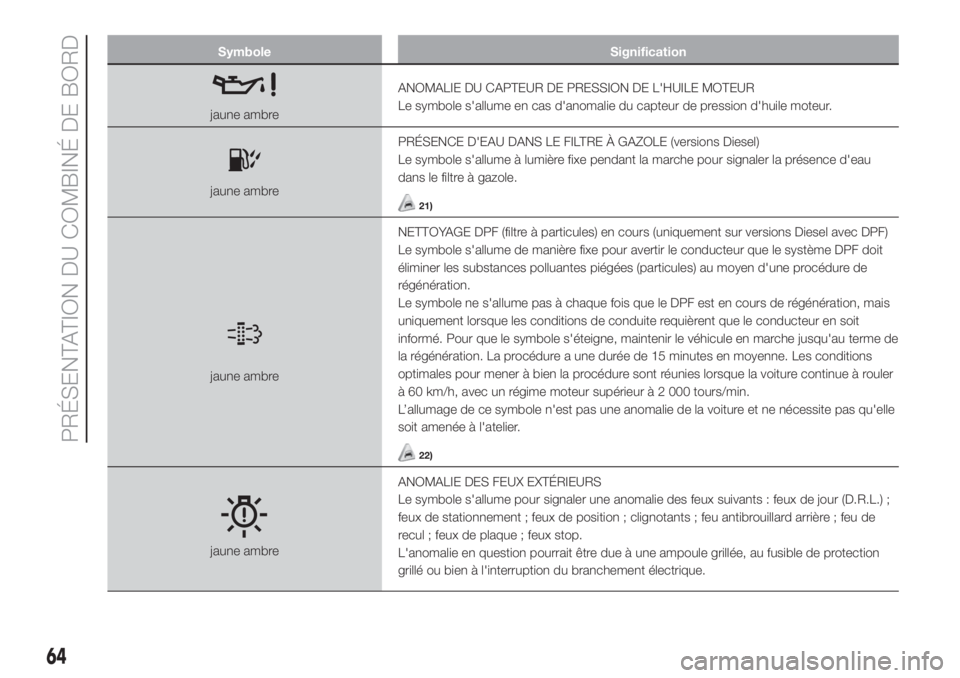

Symbole Signification
jaune ambreANOMALIE DU CAPTEUR DE PRESSION DE L'HUILE MOTEUR
Le symbole s'allume en cas d'anomalie du capteur de pression d'huile moteur.
jaune ambrePRÉSENCE D'EAU DANS LE FILTRE À GAZOLE (versions Diesel)
Le symbole s'allume à lumière fixe pendant la marche pour signaler la présence d'eau
dans le filtre à gazole.21)
jaune ambreNETTOYAGE DPF (filtre à particules) en cours (uniquement sur versions Diesel avec DPF)
Le symbole s'allume de manière fixe pour avertir le conducteur que le système DPF doit
éliminer les substances polluantes piégées (particules) au moyen d'une procédure de
régénération.
Le symbole ne s'allume pas à chaque fois que le DPF est en cours de régénération, mais
uniquement lorsque les conditions de conduite requièrent que le conducteur en soit
informé. Pour que le symbole s'éteigne, maintenir le véhicule en marche jusqu'au terme de
la régénération. La procédure a une durée de 15 minutes en moyenne. Les conditions
optimales pour mener à bien la procédure sont réunies lorsque la voiture continue à rouler
à 60 km/h, avec un régime moteur supérieur à 2 000 tours/min.
L’allumage de ce symbole n'est pas une anomalie de la voiture et ne nécessite pas qu'elle
soit amenée à l'atelier.
22)
jaune ambreANOMALIE DES FEUX EXTÉRIEURS
Le symbole s'allume pour signaler une anomalie des feux suivants : feux de jour (D.R.L.) ;
feux de stationnement ; feux de position ; clignotants ; feu antibrouillard arrière ; feu de
recul ; feux de plaque ; feux stop.
L'anomalie en question pourrait être due à une ampoule grillée, au fusible de protection
grillé ou bien à l'interruption du branchement électrique.
64
PRÉSENTATION DU COMBINÉ DE BORD

Symbole Signification
jaune ambreANOMALIE DU CAPTEUR DE LUMINOSITÉ
(pour les versions/marchés qui le prévoient)
Le symbole s'allume en cas d'anomalie du capteur de luminosité. Contacter au plus vite le
Réseau Après-vente Fiat.
jaune ambreANOMALIE DU CAPTEUR DE PLUIE
(pour les versions/marchés qui le prévoient)
Le symbole s'allume en cas d'anomalie du capteur de pluie. Contacter au plus vite le
Réseau Après-vente Fiat.
jaune ambreANOMALIE DU SYSTÈME START&STOP
Le symbole s'allume pour signaler une anomalie du système Start&Stop. Un message
dédié s'affiche à l'écran. Contacter au plus vite le Réseau Après-vente Fiat.
jaune ambreSYSTÈME START&STOP/EMBRAYER
Le symbole s'allume pour indiquer au conducteur d'appuyer sur la pédale d'embrayage
pour redémarrer le moteur. L'afficheur visualise un message dédié qui, dans certaines
conditions, est accompagné d'un signal sonore.
jaune ambreANOMALIE DU SPEED LIMITER
(pour les versions/marchés qui le prévoient)
Le symbole s'allume en cas d'anomalie du dispositif Speed Limiter. Si le problème
persiste, s'adresser au Réseau Après-vente Fiat.
65

Symbole Signification
jaune ambreENTRETIEN PROGRAMMÉ (SERVICE)
Le « Plan d'Entretien Programmé » prévoit l'entretien de la voiture à des échéances
préétablies (se reporter au chapitre « Entretien du véhicule »). Lorsque l'entretien
programmé (« révision ») se rapproche de l'échéance prévue, en positionnant le dispositif
de démarrage sur MAR, le symbole s'allume sur l'écran, suivi du nombre de kilomètres/
miles ou de jours (le cas échéant) qu'il reste avant l'échéance d'entretien de la voiture.
Cet affichage est automatique, dispositif de démarrage sur MAR, lorsqu'il ne reste que 2
000 km avant l'entretien ou bien, le cas échéant, 30 jours ; il est réaffiché chaque fois
qu'on met le dispositif de démarrage sur MAR ou, pour certaines versions, tous les 200
km. Au-dessous de ce seuil, les signaux s'affichent à échéances plus rapprochées.
L'affichage se fait en km ou en miles selon le réglage de l'unité de mesure.
S'adresser au Réseau Après-vente Fiat qui est chargé, en plus des opérations d'entretien
prévues dans le « Plan d'Entretien Programmé », de la mise à zéro de l'affichage en
question (réinitialisation).
jaune ambrePÉDALE D'EMBRAYAGE
Le symbole s'allume pour indiquer au conducteur d'appuyer sur la pédale d'embrayage
pour obtenir le démarrage.
blancACTIVATION DU CRUISE CONTROL
(pour les versions/marchés qui le prévoient)
Le symbole - blanc - s'allume en cas d'activation du Cruise Control. Sur certaines
versions, un message dédié est également affiché sur l'écran.
vertACTIVATION CRUISE CONTROL
(pour les versions/marchés qui le prévoient)
Le symbole - vert - s'allume en cas d'activation du Cruise Control. Sur certaines versions,
un message dédié est également affiché sur l'écran.
66
PRÉSENTATION DU COMBINÉ DE BORD

Symbole Signification
blancACTIVATION DU SPEED LIMITER
(pour les versions/marchés qui le prévoient)
Le symbole - blanc - s'allume en cas d'activation du Speed Limiter. Sur certaines versions,
un message dédié est également affiché sur l'écran.
vertACTIVATION SPEED LIMITER
(pour les versions/marchés qui le prévoient)
Le symbole - vert - s'allume en cas d'activation du Speed Limiter. Sur certaines versions,
un message dédié est également affiché sur l'écran.
blancGRAVITY CONTROL
(pour les versions/marchés qui le prévoient)
Validation du système: allumage de la LED présente sur le dispositif Mode Selector.
Activation du système: allumage du symbole (blanc).
blancRÉGLAGE DE L'ASSIETTE DES PHARES
Le symbole - blanc - s'allume en même temps que le numéro indiquant la position de
l'assiette des phares, en phase de réglage de l'assiette des phares. Pour le réglage, agir
sur les boutonsetprésents sur le tableau de bord.
blanc
blancGEAR SHIFT INDICATOR
Les symboles s'affichent sur l'écran pour signaler au conducteur qu'il doit engager un
rapport supérieur (augmentation de rapport) ou inférieur (Rétrogradage).
67

Symbole Signification
A/MMODE DE CONDUITE AUTOMATIQUE/MANUEL (versions avec boîte de vitesses
Dualogic)
Mode de conduite automatique (AUTO)
La lettre«A»suivie du numéro indiquant la vitesse enclenchée (par ex. « A1 ») s'affiche à
l'écran en cas d'activation de la logique AUTO (mode de conduite automatique).
Mode de conduite manuel (MANUAL)
La lettre«M»suivie du numéro indiquant la vitesse enclenchée (par ex. « M1 ») s'affiche à
l'écran en cas d'activation de la logique MANUAL (mode de conduite manuel).
SIGNAL FAIBLE NIVEAU D'ADDITIF POUR ÉMISSIONS DIESEL AdBlue® (UREA)
(pour les versions/marchés qui le prévoient)
Le symbole
de niveau bas de l'Additif pour les Émissions Diesel AdBlue® (UREA)
s'allume lorsque le niveau d'AdBlue® (UREA) de la voiture est faible. L’écran affiche
également un avertissement et un message dédié indiquant la nécessité de faire l’appoint
d’AdBlue® (UREA).
Le symbole
reste allumé jusqu'à ce que l'appoint d'AdBlue® (UREA) ait été effectué,
avec au moins 5 litres.
Si l'appoint n'est pas effectué, l'écran du combiné d'instruments affiche un message
d'avertissement à chaque seuil atteint, jusqu'à ce qu'il ne soit plus possible de démarrer le
moteur.
Lorsque l'autonomie disponible s'approche des 200 km, l'écran du combiné
d'instruments affiche un message fixe, accompagné d'un signal sonore.
Lorsque l'autonomie disponible a atteint 0 km, l'écran du combiné d'instruments de
certains versions affiche un message spécifique. Une fois éteint, il n'est plus possible de
redémarrer le moteur. Pour pouvoir le redémarrer verser, au moins 5 litres d'AdBlue®
(UREA) dans le réservoir.
Verser dès que possible au moins 5 litres d'AdBlue® (UREA) dans le réservoir d'AdBlue®
(UREA). Si l'appoint s'est déroulé avec une autonomie du réservoir d'AdBlue® (UREA)
égale à 0 km, il est possible d'attendre jusqu'à 2 minutes avant de démarrer le moteur.
23)
68
PRÉSENTATION DU COMBINÉ DE BORD
