FIAT 500X 2017 Brugs- og vedligeholdelsesvejledning (in Danish)

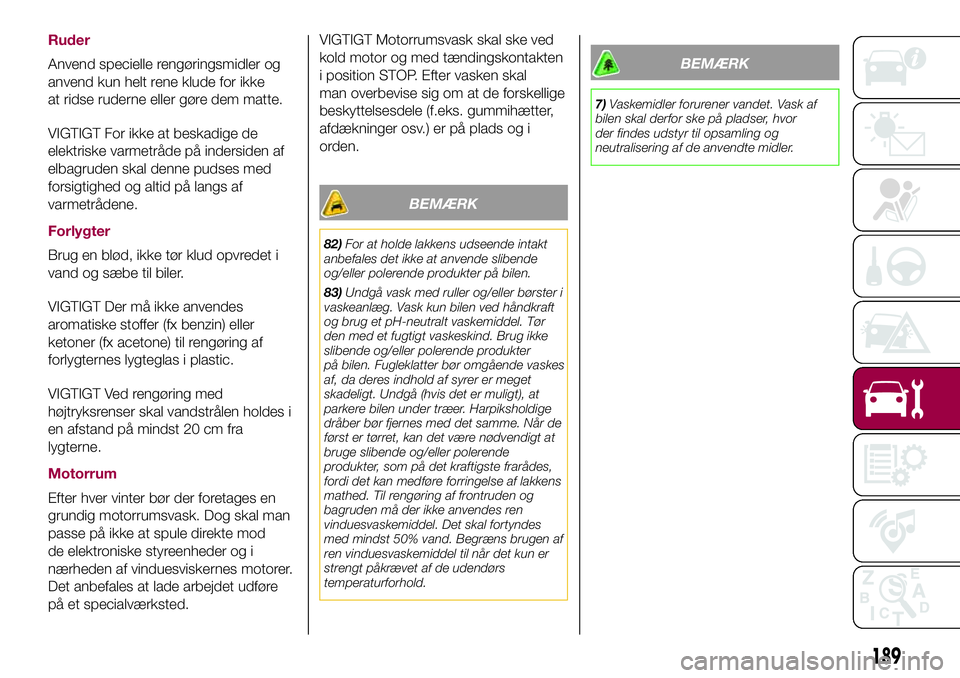

Ruder
Anvend specielle rengøringsmidler og
anvend kun helt rene klude for ikke
at ridse ruderne eller gøre dem matte.
VIGTIGT For ikke at beskadige de
elektriske varmetråde på indersiden af
elbagruden skal denne pudses med
forsigtighed og altid på langs af
varmetrådene.
Forlygter
Brug en blød, ikke tør klud opvredet i
vand og sæbe til biler.
VIGTIGT Der må ikke anvendes
aromatiske stoffer (fx benzin) eller
ketoner (fx acetone) til rengøring af
forlygternes lygteglas i plastic.
VIGTIGT Ved rengøring med
højtryksrenser skal vandstrålen holdes i
en afstand på mindst 20 cm fra
lygterne.
Motorrum
Efter hver vinter bør der foretages en
grundig motorrumsvask. Dog skal man
passe på ikke at spule direkte mod
de elektroniske styreenheder og i
nærheden af vinduesviskernes motorer.
Det anbefales at lade arbejdet udføre
på et specialværksted.VIGTIGT Motorrumsvask skal ske ved
kold motor og med tændingskontakten
i position STOP. Efter vasken skal
man overbevise sig om at de forskellige
beskyttelsesdele (f.eks. gummihætter,
afdækninger osv.) er på plads og i
orden.
BEMÆRK
82)For at holde lakkens udseende intakt
anbefales det ikke at anvende slibende
og/eller polerende produkter på bilen.
83)Undgå vask med ruller og/eller børster i
vaskeanlæg. Vask kun bilen ved håndkraft
og brug et pH-neutralt vaskemiddel. Tør
den med et fugtigt vaskeskind. Brug ikke
slibende og/eller polerende produkter
på bilen. Fugleklatter bør omgående vaskes
af, da deres indhold af syrer er meget
skadeligt. Undgå (hvis det er muligt), at
parkere bilen under træer. Harpiksholdige
dråber bør fjernes med det samme. Når de
først er tørret, kan det være nødvendigt at
bruge slibende og/eller polerende
produkter, som på det kraftigste frarådes,
fordi det kan medføre forringelse af lakkens
mathed. Til rengøring af frontruden og
bagruden må der ikke anvendes ren
vinduesvaskemiddel. Det skal fortyndes
med mindst 50% vand. Begræns brugen af
ren vinduesvaskemiddel til når det kun er
strengt påkrævet af de udendørs
temperaturforhold.
BEMÆRK
7)Vaskemidler forurener vandet. Vask af
bilen skal derfor ske på pladser, hvor
der findes udstyr til opsamling og
neutralisering af de anvendte midler.
189

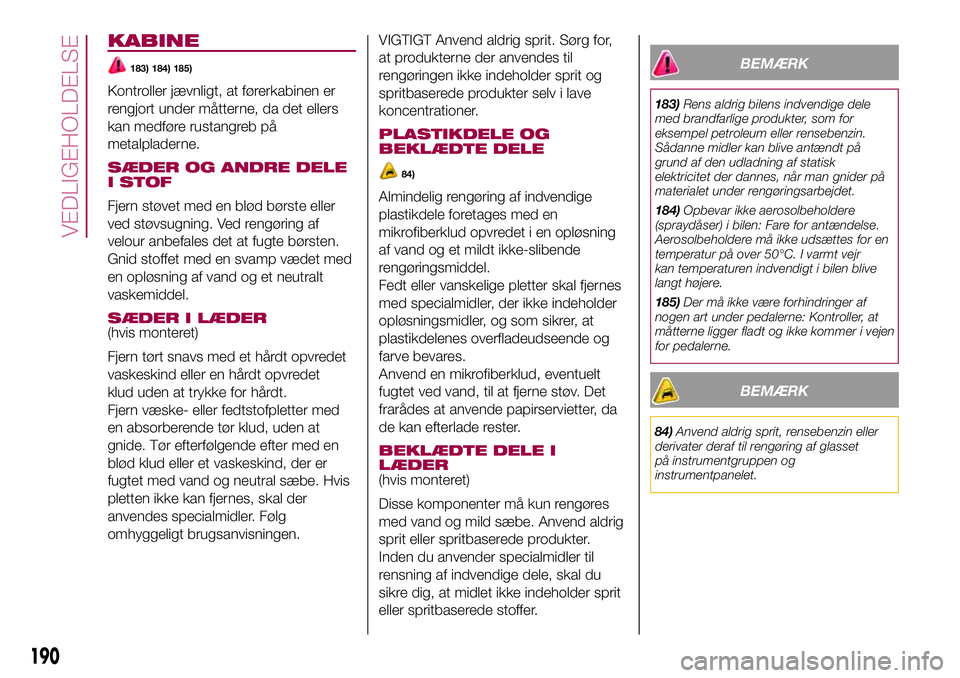

KABINE
183) 184) 185)
Kontroller jævnligt, at førerkabinen er
rengjort under måtterne, da det ellers
kan medføre rustangreb på
metalpladerne.
SÆDER OG ANDRE DELE
I STOF
Fjern støvet med en blød børste eller
ved støvsugning. Ved rengøring af
velour anbefales det at fugte børsten.
Gnid stoffet med en svamp vædet med
en opløsning af vand og et neutralt
vaskemiddel.
SÆDER I LÆDER(hvis monteret)
Fjern tørt snavs med et hårdt opvredet
vaskeskind eller en hårdt opvredet
klud uden at trykke for hårdt.
Fjern væske- eller fedtstofpletter med
en absorberende tør klud, uden at
gnide. Tør efterfølgende efter med en
blød klud eller et vaskeskind, der er
fugtet med vand og neutral sæbe. Hvis
pletten ikke kan fjernes, skal der
anvendes specialmidler. Følg
omhyggeligt brugsanvisningen.VIGTIGT Anvend aldrig sprit. Sørg for,
at produkterne der anvendes til
rengøringen ikke indeholder sprit og
spritbaserede produkter selv i lave
koncentrationer.
PLASTIKDELE OG
BEKLÆDTE DELE
84)
Almindelig rengøring af indvendige
plastikdele foretages med en
mikrofiberklud opvredet i en opløsning
af vand og et mildt ikke-slibende
rengøringsmiddel.
Fedt eller vanskelige pletter skal fjernes
med specialmidler, der ikke indeholder
opløsningsmidler, og som sikrer, at
plastikdelenes overfladeudseende og
farve bevares.
Anvend en mikrofiberklud, eventuelt
fugtet ved vand, til at fjerne støv. Det
frarådes at anvende papirservietter, da
de kan efterlade rester.
BEKLÆDTE DELE I
LÆDER
(hvis monteret)
Disse komponenter må kun rengøres
med vand og mild sæbe. Anvend aldrig
sprit eller spritbaserede produkter.
Inden du anvender specialmidler til
rensning af indvendige dele, skal du
sikre dig, at midlet ikke indeholder sprit
eller spritbaserede stoffer.
BEMÆRK
183)Rens aldrig bilens indvendige dele
med brandfarlige produkter, som for
eksempel petroleum eller rensebenzin.
Sådanne midler kan blive antændt på
grund af den udladning af statisk
elektricitet der dannes, når man gnider på
materialet under rengøringsarbejdet.
184)Opbevar ikke aerosolbeholdere
(spraydåser) i bilen: Fare for antændelse.
Aerosolbeholdere må ikke udsættes for en
temperatur på over 50°C. I varmt vejr
kan temperaturen indvendigt i bilen blive
langt højere.
185)Der må ikke være forhindringer af
nogen art under pedalerne: Kontroller, at
måtterne ligger fladt og ikke kommer i vejen
for pedalerne.
BEMÆRK
84)Anvend aldrig sprit, rensebenzin eller
derivater deraf til rengøring af glasset
på instrumentgruppen og
instrumentpanelet.
190
VEDLIGEHOLDELSE

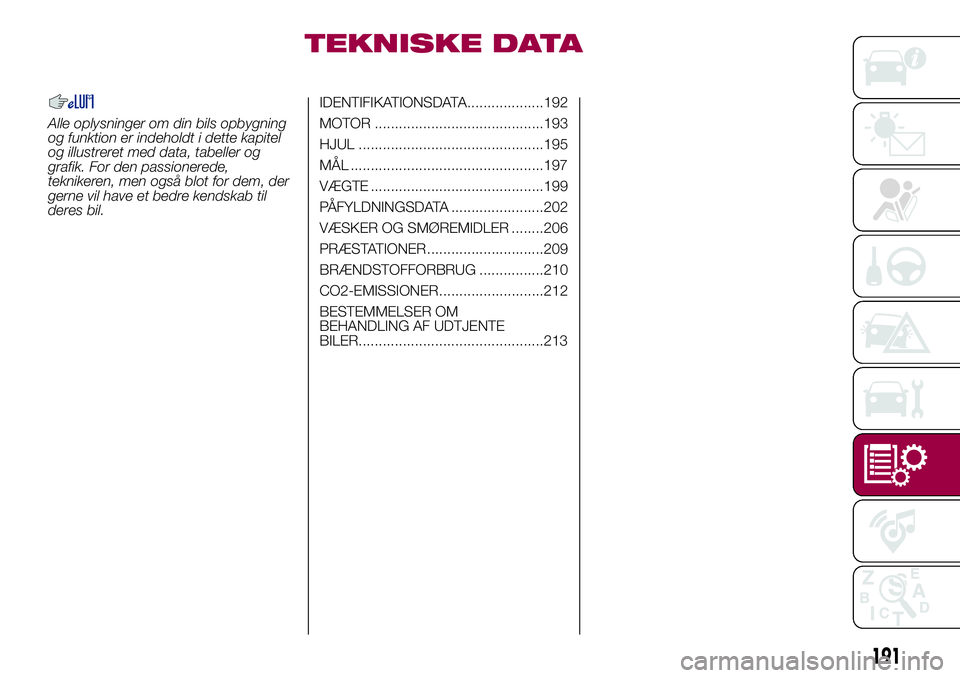

TEKNISKE DATA
Alle oplysninger om din bils opbygning
og funktion er indeholdt i dette kapitel
og illustreret med data, tabeller og
grafik. For den passionerede,
teknikeren, men også blot for dem, der
gerne vil have et bedre kendskab til
deres bil.IDENTIFIKATIONSDATA...................192
MOTOR ..........................................193
HJUL ..............................................195
MÅL ................................................197
VÆGTE ...........................................199
PÅFYLDNINGSDATA .......................202
VÆSKER OG SMØREMIDLER ........206
PRÆSTATIONER.............................209
BRÆNDSTOFFORBRUG ................210
CO2-EMISSIONER..........................212
BESTEMMELSER OM
BEHANDLING AF UDTJENTE
BILER..............................................213
191

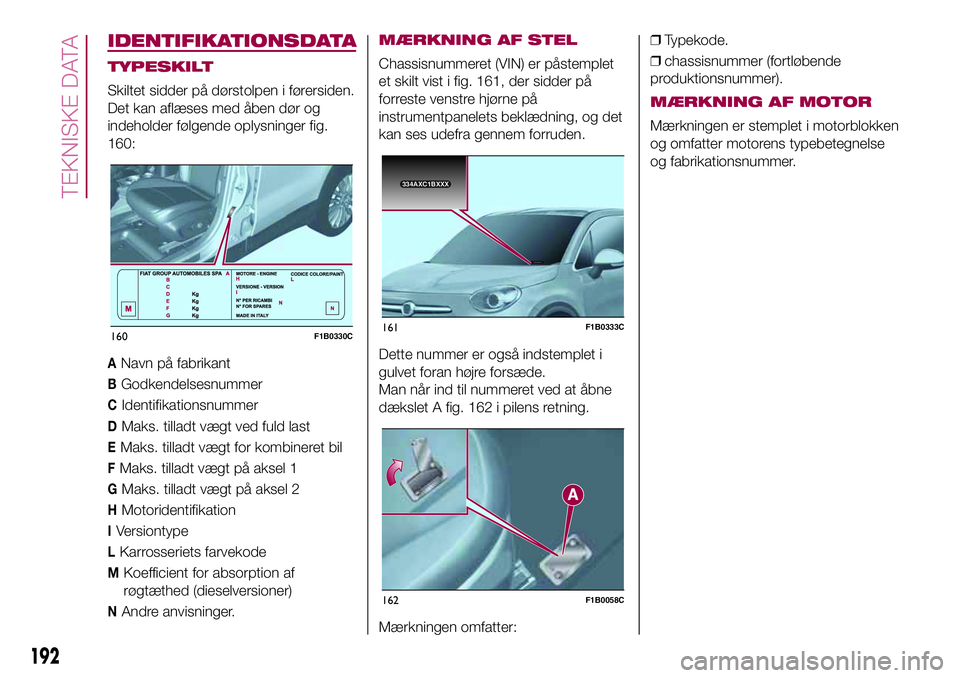

IDENTIFIKATIONSDATA
TYPESKILT
Skiltet sidder på dørstolpen i førersiden.
Det kan aflæses med åben dør og
indeholder følgende oplysninger fig.
160:
ANavn på fabrikant
BGodkendelsesnummer
CIdentifikationsnummer
DMaks. tilladt vægt ved fuld last
EMaks. tilladt vægt for kombineret bil
FMaks. tilladt vægt på aksel 1
GMaks. tilladt vægt på aksel 2
HMotoridentifikation
IVersiontype
LKarrosseriets farvekode
MKoefficient for absorption af
røgtæthed (dieselversioner)
NAndre anvisninger.
MÆRKNING AF STEL
Chassisnummeret (VIN) er påstemplet
et skilt vist i fig. 161, der sidder på
forreste venstre hjørne på
instrumentpanelets beklædning, og det
kan ses udefra gennem forruden.
Dette nummer er også indstemplet i
gulvet foran højre forsæde.
Man når ind til nummeret ved at åbne
dækslet A fig. 162 i pilens retning.
Mærkningen omfatter:❒Typekode.
❒chassisnummer (fortløbende
produktionsnummer).
MÆRKNING AF MOTOR
Mærkningen er stemplet i motorblokken
og omfatter motorens typebetegnelse
og fabrikationsnummer.
160F1B0330C
33
4AXC
1
BXXX
334AXC1BXXX
161F1B0333C
162F1B0058C
192
TEKNISKE DATA

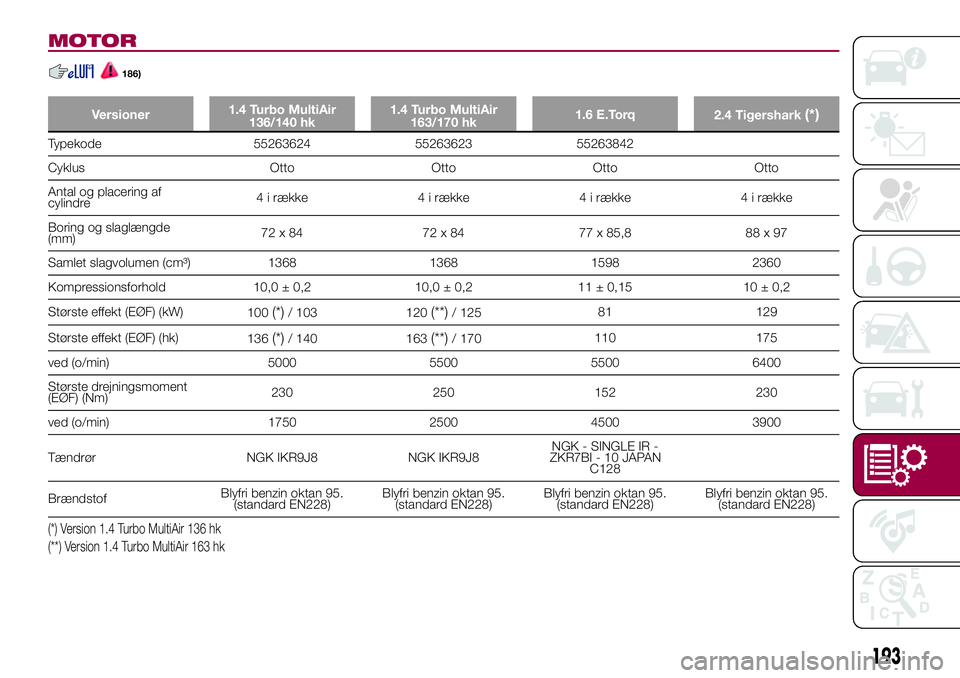

MOTOR
186)
Versioner1.4 Turbo MultiAir
136/140 hk1.4 Turbo MultiAir
163/170 hk1.6 E.Torq
2.4 Tigershark(*)
Typekode 55263624 55263623 55263842
Cyklus Otto Otto Otto Otto
Antal og placering af
cylindre4 i række 4 i række 4 i række 4 i række
Boring og slaglængde
(mm)72 x 84 72 x 84 77 x 85,8 88 x 97
Samlet slagvolumen (cm³) 1368 1368 1598 2360
Kompressionsforhold 10,0 ± 0,2 10,0 ± 0,2 11 ± 0,15 10 ± 0,2
Største effekt (EØF) (kW)
100
(*)/ 103 120(**)/ 12581 129
Største effekt (EØF) (hk)
136
(*)/ 140 163(**)/ 170110 175
ved (o/min) 5000 5500 5500 6400
Største drejningsmoment
(EØF) (Nm)230 250 152 230
ved (o/min) 1750 2500 4500 3900
Tændrør NGK IKR9J8 NGK IKR9J8NGK - SINGLE IR -
ZKR7BI - 10 JAPAN
C128
BrændstofBlyfri benzin oktan 95.
(standard EN228)Blyfri benzin oktan 95.
(standard EN228)Blyfri benzin oktan 95.
(standard EN228)Blyfri benzin oktan 95.
(standard EN228)
(*) Version 1.4 Turbo MultiAir 136 hk
(**) Version 1.4 Turbo MultiAir 163 hk
193

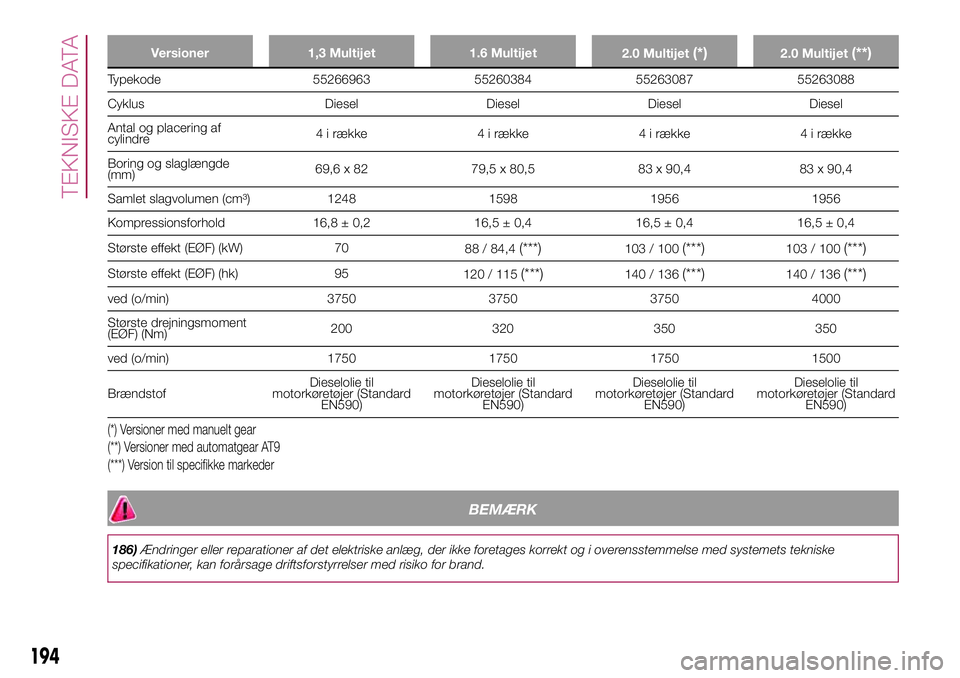

Versioner 1,3 Multijet 1.6 Multijet
2.0 Multijet(*)2.0 Multijet(**)
Typekode 55266963 55260384 55263087 55263088
Cyklus Diesel Diesel Diesel Diesel
Antal og placering af
cylindre4 i række 4 i række 4 i række 4 i række
Boring og slaglængde
(mm)69,6 x 82 79,5 x 80,5 83 x 90,4 83 x 90,4
Samlet slagvolumen (cm³) 1248 1598 1956 1956
Kompressionsforhold 16,8 ± 0,2 16,5 ± 0,4 16,5 ± 0,4 16,5 ± 0,4
Største effekt (EØF) (kW) 70
88 / 84,4
(***)103 / 100(***)103 / 100(***)
Største effekt (EØF) (hk) 95
120 / 115(***)140 / 136(***)140 / 136(***)
ved (o/min) 3750 3750 3750 4000
Største drejningsmoment
(EØF) (Nm)200 320 350 350
ved (o/min) 1750 1750 1750 1500
BrændstofDieselolie til
motorkøretøjer (Standard
EN590)Dieselolie til
motorkøretøjer (Standard
EN590)Dieselolie til
motorkøretøjer (Standard
EN590)Dieselolie til
motorkøretøjer (Standard
EN590)
(*) Versioner med manuelt gear
(**) Versioner med automatgear AT9
(***) Version til specifikke markeder
BEMÆRK
186)Ændringer eller reparationer af det elektriske anlæg, der ikke foretages korrekt og i overensstemmelse med systemets tekniske
specifikationer, kan forårsage driftsforstyrrelser med risiko for brand.
194
TEKNISKE DATA

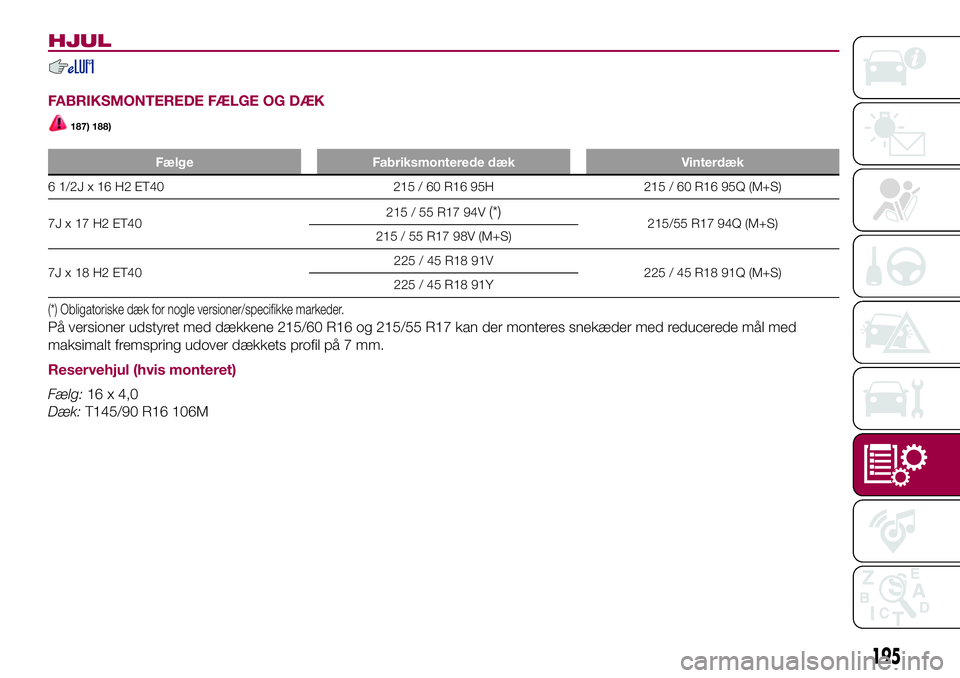

HJUL
FABRIKSMONTEREDE FÆLGE OG DÆK
187) 188)
Fælge Fabriksmonterede dæk Vinterdæk
6 1/2J x 16 H2 ET40 215 / 60 R16 95H 215 / 60 R16 95Q (M+S)
7J x 17 H2 ET40215 / 55 R17 94V
(*)215/55 R17 94Q (M+S)
215 / 55 R17 98V (M+S)
7J x 18 H2 ET40225 / 45 R18 91V
225 / 45 R18 91Q (M+S)
225 / 45 R18 91Y
(*) Obligatoriske dæk for nogle versioner/specifikke markeder.
På versioner udstyret med dækkene 215/60 R16 og 215/55 R17 kan der monteres snekæder med reducerede mål med
maksimalt fremspring udover dækkets profil på 7 mm.
Reservehjul (hvis monteret)
Fælg:16 x 4,0
Dæk:T145/90 R16 106M
195

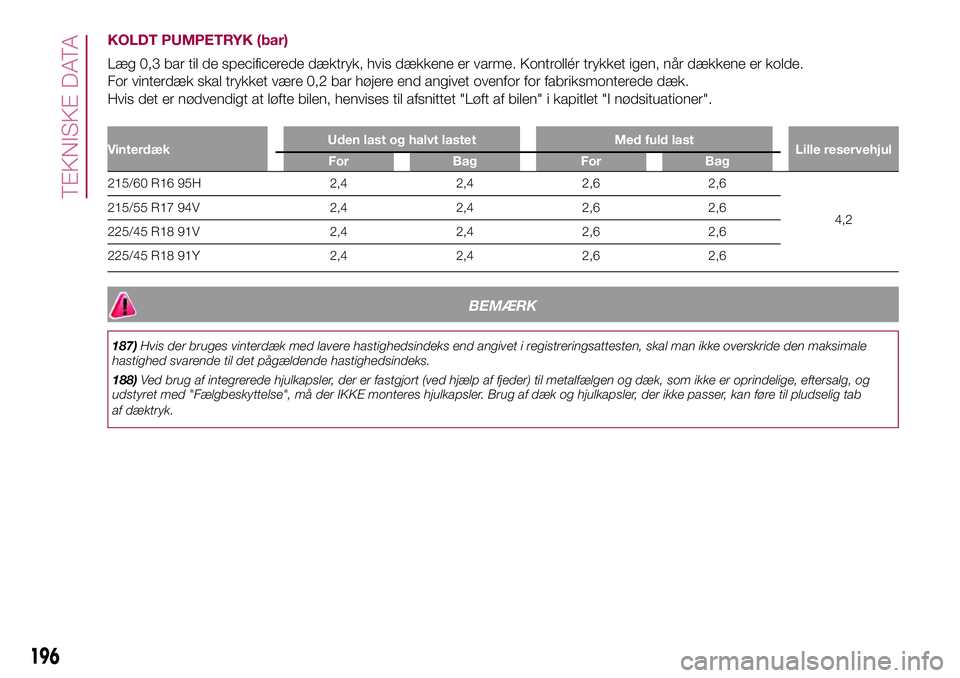

KOLDT PUMPETRYK (bar)
Læg 0,3 bar til de specificerede dæktryk, hvis dækkene er varme. Kontrollér trykket igen, når dækkene er kolde.
For vinterdæk skal trykket være 0,2 bar højere end angivet ovenfor for fabriksmonterede dæk.
Hvis det er nødvendigt at løfte bilen, henvises til afsnittet "Løft af bilen" i kapitlet "I nødsituationer".
VinterdækUden last og halvt lastet Med fuld last
Lille reservehjul
For Bag For Bag
215/60 R16 95H 2,4 2,4 2,6 2,6
4,2 215/55 R17 94V 2,4 2,4 2,6 2,6
225/45 R18 91V 2,4 2,4 2,6 2,6
225/45 R18 91Y 2,4 2,4 2,6 2,6
BEMÆRK
187)Hvis der bruges vinterdæk med lavere hastighedsindeks end angivet i registreringsattesten, skal man ikke overskride den maksimale
hastighed svarende til det pågældende hastighedsindeks.
188)Ved brug af integrerede hjulkapsler, der er fastgjort (ved hjælp af fjeder) til metalfælgen og dæk, som ikke er oprindelige, eftersalg, og
udstyret med "Fælgbeskyttelse", må der IKKE monteres hjulkapsler. Brug af dæk og hjulkapsler, der ikke passer, kan føre til pludselig tab
af dæktryk.
196
TEKNISKE DATA

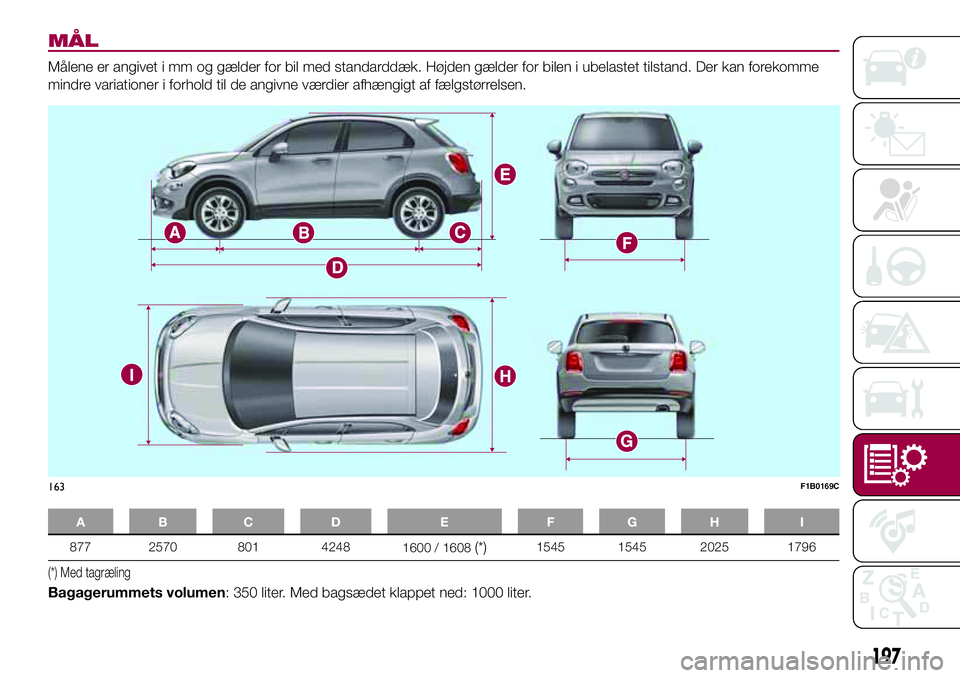

MÅL
Målene er angivet i mm og gælder for bil med standarddæk. Højden gælder for bilen i ubelastet tilstand. Der kan forekomme
mindre variationer i forhold til de angivne værdier afhængigt af fælgstørrelsen.
AB C D E FGH I
877 2570 801 4248
1600 / 1608(*)1545 1545 2025 1796
(*) Med tagræling
Bagagerummets volumen: 350 liter. Med bagsædet klappet ned: 1000 liter.
163F1B0169C
197

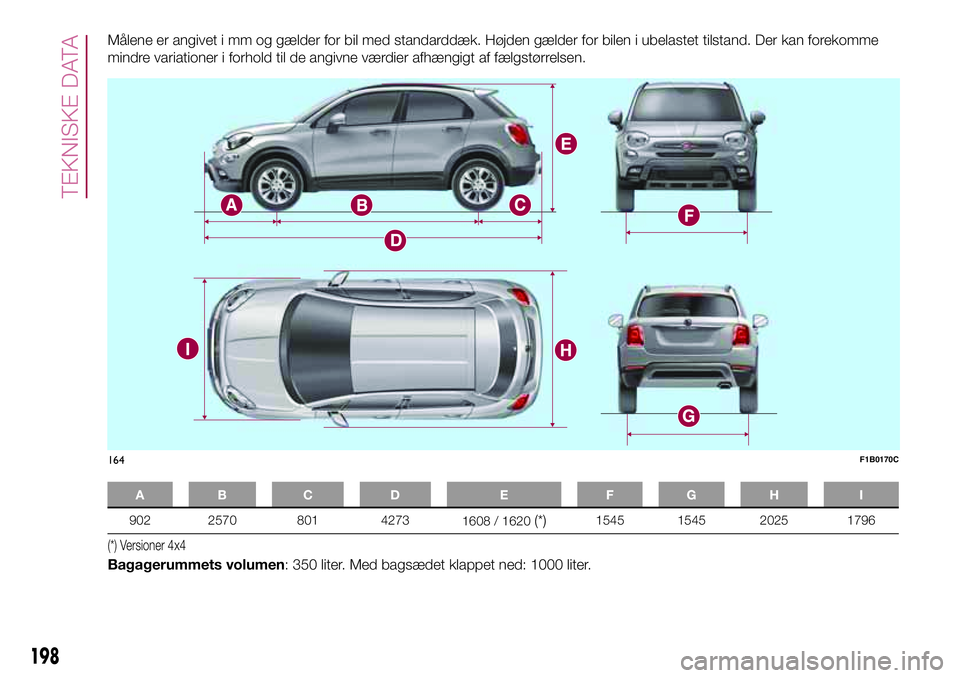

Målene er angivet i mm og gælder for bil med standarddæk. Højden gælder for bilen i ubelastet tilstand. Der kan forekomme
mindre variationer i forhold til de angivne værdier afhængigt af fælgstørrelsen.
AB C D E FGH I
902 2570 801 4273
1608 / 1620(*)1545 1545 2025 1796
(*) Versioner 4x4
Bagagerummets volumen: 350 liter. Med bagsædet klappet ned: 1000 liter.
164F1B0170C
198
