FIAT 500X 2017 Brugs- og vedligeholdelsesvejledning (in Danish)

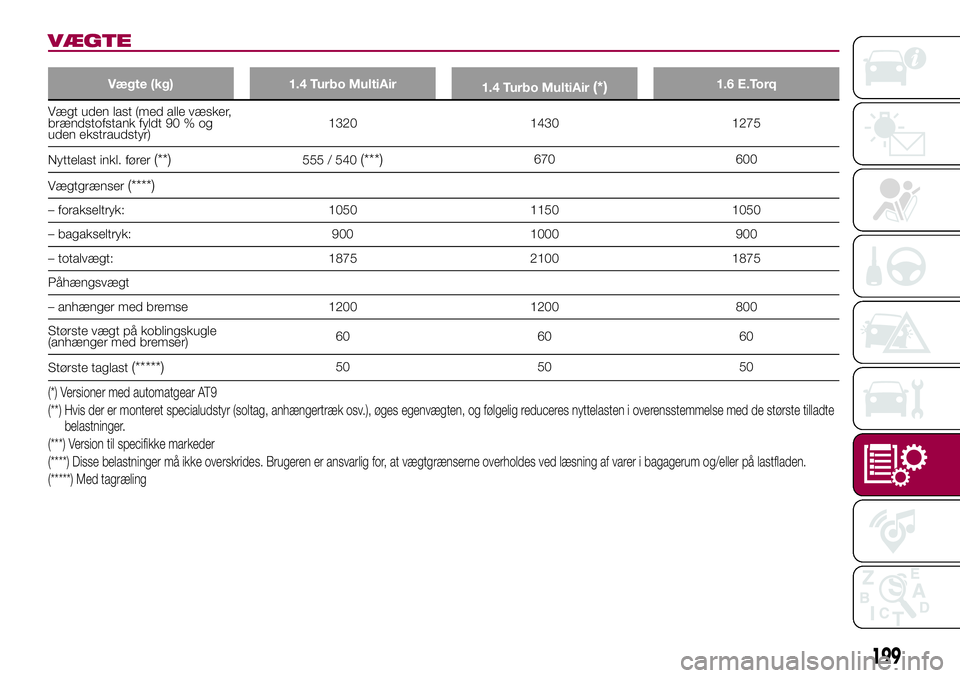

VÆGTE
Vægte (kg) 1.4 Turbo MultiAir
1.4 Turbo MultiAir(*)1.6 E.Torq
Vægt uden last (med alle væsker,
brændstofstank fyldt 90 % og
uden ekstraudstyr)1320 1430 1275
Nyttelast inkl. fører
(**)555 / 540(***)670 600
Vægtgrænser
(****)
– forakseltryk: 1050 1150 1050
– bagakseltryk: 900 1000 900
– totalvægt: 1875 2100 1875
Påhængsvægt
– anhænger med bremse 1200 1200 800
Største vægt på koblingskugle
(anhænger med bremser)60 60 60
Største taglast
(*****)50 50 50
(*) Versioner med automatgear AT9
(**) Hvis der er monteret specialudstyr (soltag, anhængertræk osv.), øges egenvægten, og følgelig reduceres nyttelasten i overensstemmelse med destørste tilladte
belastninger.
(***) Version til specifikke markeder
(****) Disse belastninger må ikke overskrides. Brugeren er ansvarlig for, at vægtgrænserne overholdes ved læsning af varer i bagagerum og/eller på lastfladen.
(*****) Med tagræling
199

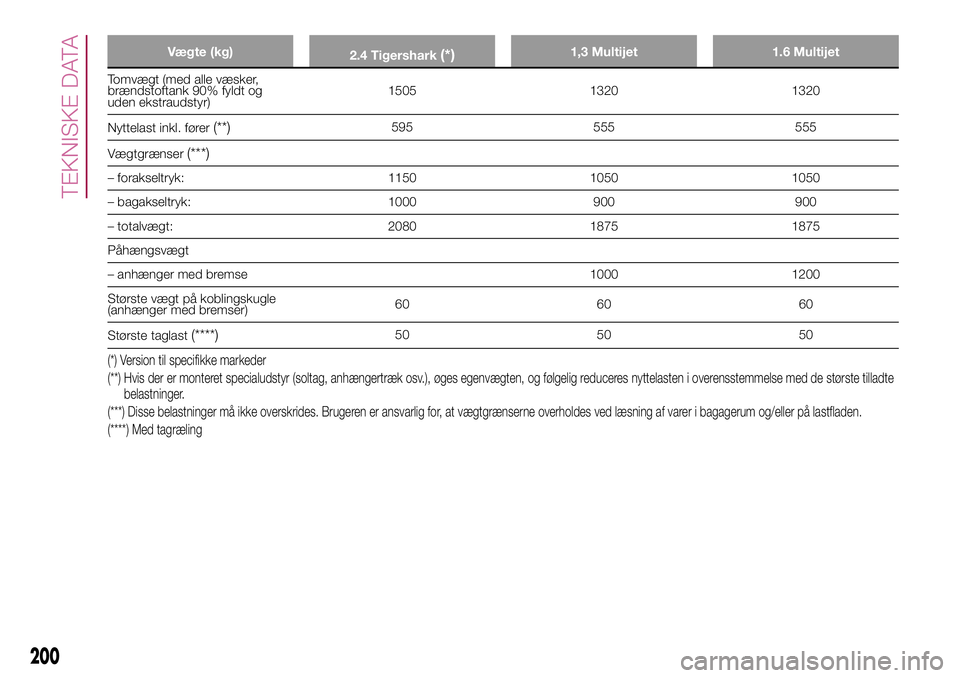

Vægte (kg)
2.4 Tigershark(*)1,3 Multijet 1.6 Multijet
Tomvægt (med alle væsker,
brændstoftank 90% fyldt og
uden ekstraudstyr)1505 1320 1320
Nyttelast inkl. fører
(**)595 555 555
Vægtgrænser
(***)
– forakseltryk: 1150 1050 1050
– bagakseltryk: 1000 900 900
– totalvægt: 2080 1875 1875
Påhængsvægt
– anhænger med bremse 1000 1200
Største vægt på koblingskugle
(anhænger med bremser)60 60 60
Største taglast
(****)50 50 50
(*) Version til specifikke markeder
(**) Hvis der er monteret specialudstyr (soltag, anhængertræk osv.), øges egenvægten, og følgelig reduceres nyttelasten i overensstemmelse med destørste tilladte
belastninger.
(***) Disse belastninger må ikke overskrides. Brugeren er ansvarlig for, at vægtgrænserne overholdes ved læsning af varer i bagagerum og/eller på lastfladen.
(****) Med tagræling
200

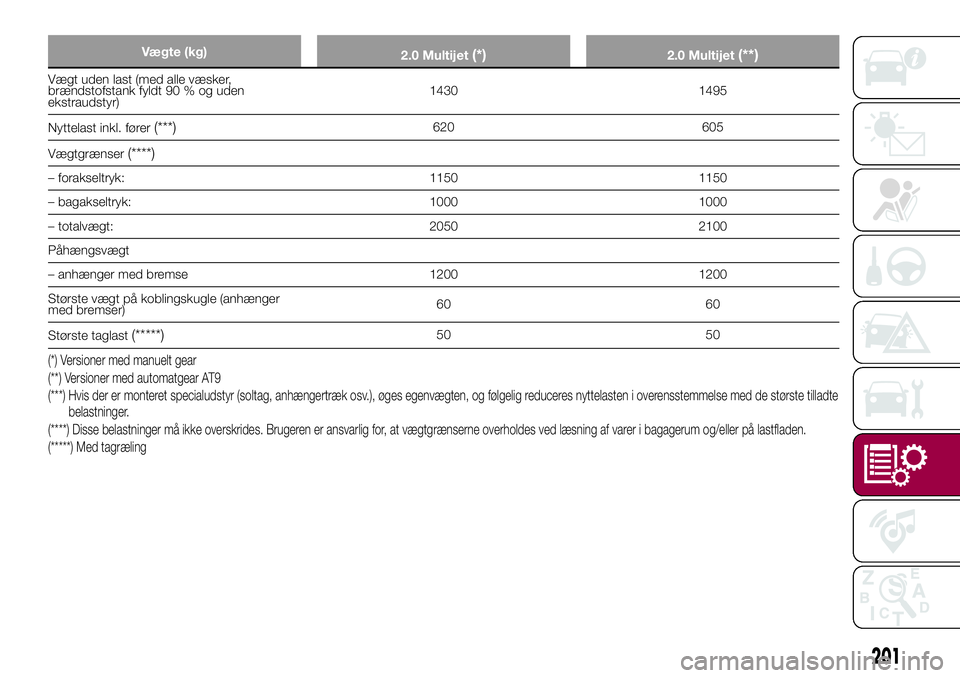

TEKNISKE DATA

Vægte (kg)
2.0 Multijet(*)2.0 Multijet(**)
Vægt uden last (med alle væsker,
brændstofstank fyldt 90 % og uden
ekstraudstyr)1430 1495
Nyttelast inkl. fører
(***)620 605
Vægtgrænser
(****)
– forakseltryk: 1150 1150
– bagakseltryk: 1000 1000
– totalvægt: 2050 2100
Påhængsvægt
– anhænger med bremse 1200 1200
Største vægt på koblingskugle (anhænger
med bremser)60 60
Største taglast
(*****)50 50
(*) Versioner med manuelt gear
(**) Versioner med automatgear AT9
(***) Hvis der er monteret specialudstyr (soltag, anhængertræk osv.), øges egenvægten, og følgelig reduceres nyttelasten i overensstemmelse med de største tilladte
belastninger.
(****) Disse belastninger må ikke overskrides. Brugeren er ansvarlig for, at vægtgrænserne overholdes ved læsning af varer i bagagerum og/eller på lastfladen.
(*****) Med tagræling
201

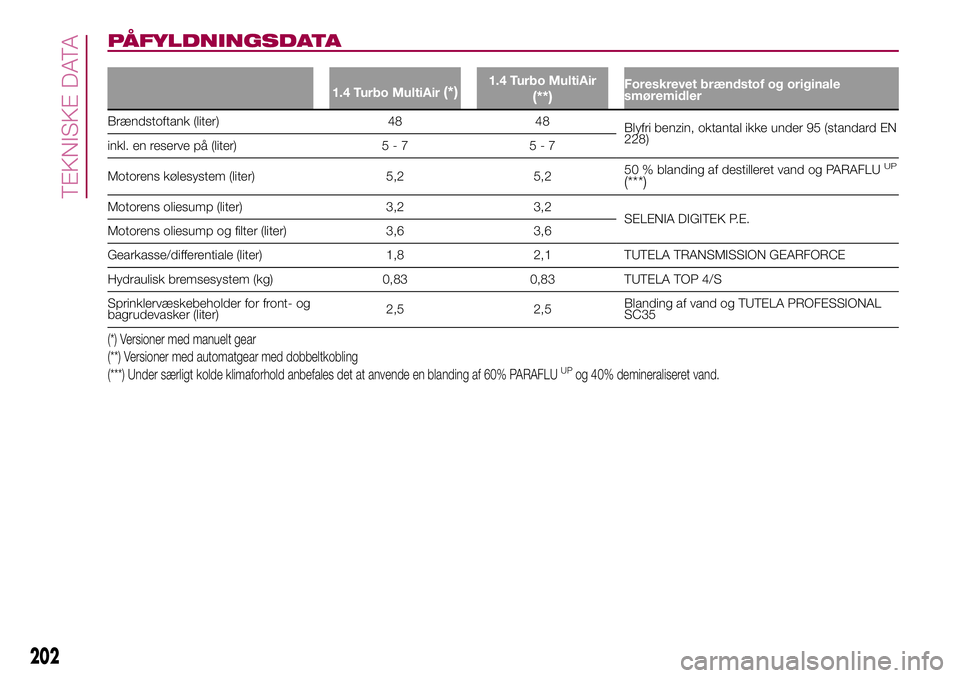

PÅFYLDNINGSDATA
1.4 Turbo MultiAir(*)1.4 Turbo MultiAir
(**)Foreskrevet brændstof og originale
smøremidler
Brændstoftank (liter) 48 48
Blyfri benzin, oktantal ikke under 95 (standard EN
228)
inkl. en reserve på (liter) 5 - 7 5 - 7
Motorens kølesystem (liter) 5,2 5,250 % blanding af destilleret vand og PARAFLU
UP
(***)
Motorens oliesump (liter) 3,2 3,2
SELENIA DIGITEK P.E.
Motorens oliesump og filter (liter) 3,6 3,6
Gearkasse/differentiale (liter) 1,8 2,1 TUTELA TRANSMISSION GEARFORCE
Hydraulisk bremsesystem (kg) 0,83 0,83 TUTELA TOP 4/S
Sprinklervæskebeholder for front- og
bagrudevasker (liter)2,5 2,5Blanding af vand og TUTELA PROFESSIONAL
SC35
(*) Versioner med manuelt gear
(**) Versioner med automatgear med dobbeltkobling
(***) Under særligt kolde klimaforhold anbefales det at anvende en blanding af 60% PARAFLU
UPog 40% demineraliseret vand.
202
TEKNISKE DATA

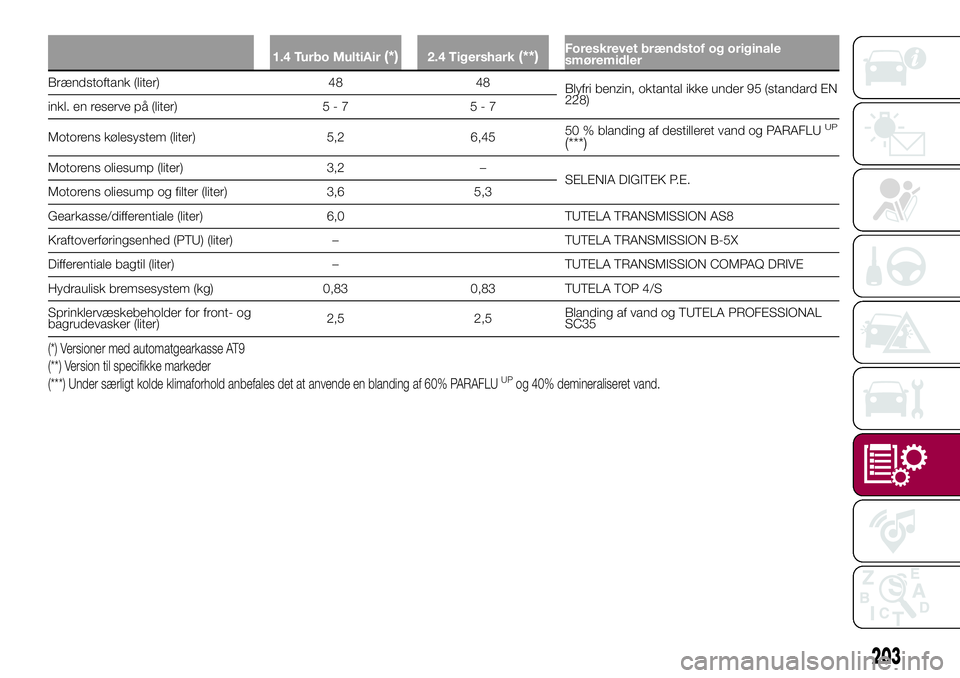

1.4 Turbo MultiAir(*)2.4 Tigershark(**)Foreskrevet brændstof og originale
smøremidler
Brændstoftank (liter) 48 48
Blyfri benzin, oktantal ikke under 95 (standard EN
228)
inkl. en reserve på (liter) 5 - 7 5 - 7
Motorens kølesystem (liter) 5,2 6,4550 % blanding af destilleret vand og PARAFLU
UP
(***)
Motorens oliesump (liter) 3,2 –
SELENIA DIGITEK P.E.
Motorens oliesump og filter (liter) 3,6 5,3
Gearkasse/differentiale (liter) 6,0 TUTELA TRANSMISSION AS8
Kraftoverføringsenhed (PTU) (liter) – TUTELA TRANSMISSION B-5X
Differentiale bagtil (liter) – TUTELA TRANSMISSION COMPAQ DRIVE
Hydraulisk bremsesystem (kg) 0,83 0,83 TUTELA TOP 4/S
Sprinklervæskebeholder for front- og
bagrudevasker (liter)2,5 2,5Blanding af vand og TUTELA PROFESSIONAL
SC35
(*) Versioner med automatgearkasse AT9
(**) Version til specifikke markeder
(***) Under særligt kolde klimaforhold anbefales det at anvende en blanding af 60% PARAFLU
UPog 40% demineraliseret vand.
203

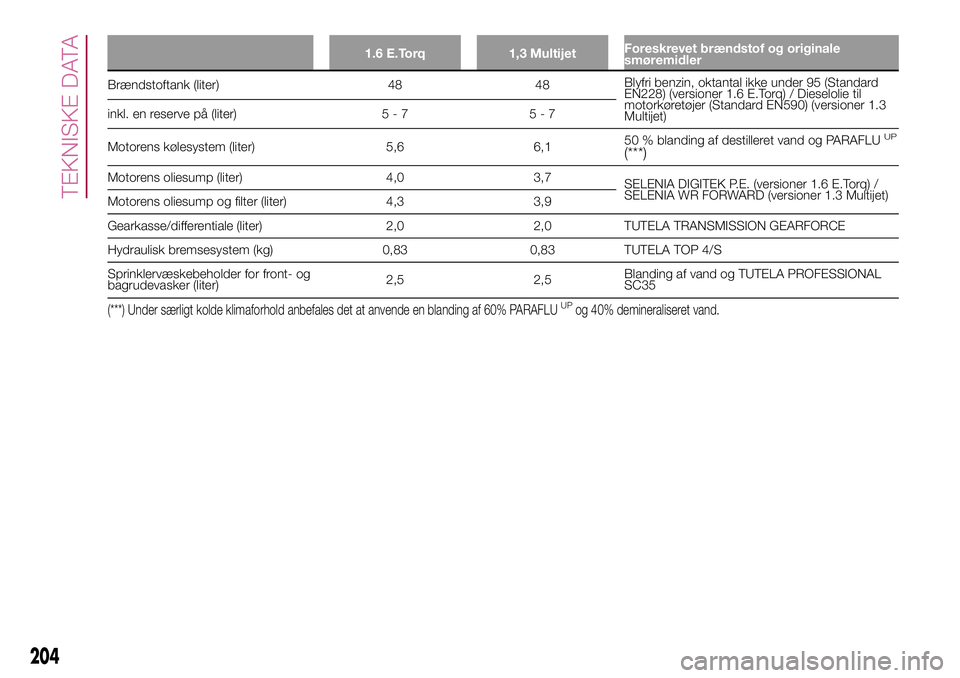

1.6 E.Torq 1,3 MultijetForeskrevet brændstof og originale
smøremidler
Brændstoftank (liter) 48 48Blyfri benzin, oktantal ikke under 95 (Standard
EN228) (versioner 1.6 E.Torq) / Dieselolie til
motorkøretøjer (Standard EN590) (versioner 1.3
Multijet) inkl. en reserve på (liter) 5 - 7 5 - 7
Motorens kølesystem (liter) 5,6 6,150 % blanding af destilleret vand og PARAFLU
UP
(***)
Motorens oliesump (liter) 4,0 3,7
SELENIA DIGITEK P.E. (versioner 1.6 E.Torq) /
SELENIA WR FORWARD (versioner 1.3 Multijet)
Motorens oliesump og filter (liter) 4,3 3,9
Gearkasse/differentiale (liter) 2,0 2,0 TUTELA TRANSMISSION GEARFORCE
Hydraulisk bremsesystem (kg) 0,83 0,83 TUTELA TOP 4/S
Sprinklervæskebeholder for front- og
bagrudevasker (liter)2,5 2,5Blanding af vand og TUTELA PROFESSIONAL
SC35
(***) Under særligt kolde klimaforhold anbefales det at anvende en blanding af 60% PARAFLUUPog 40% demineraliseret vand.
204

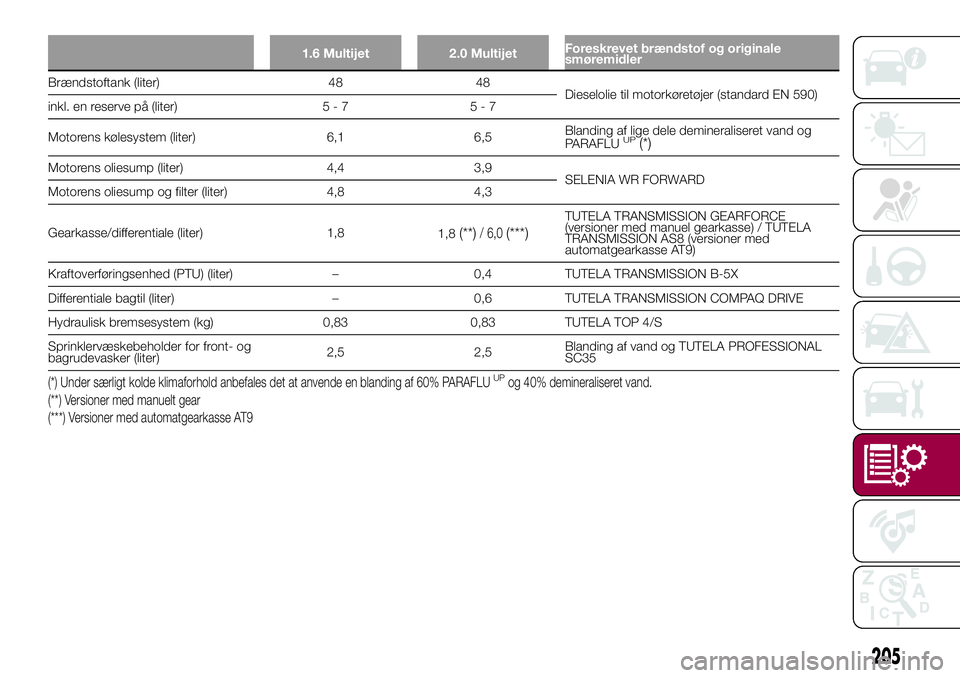

TEKNISKE DATA

1.6 Multijet 2.0 MultijetForeskrevet brændstof og originale
smøremidler
Brændstoftank (liter) 48 48
Dieselolie til motorkøretøjer (standard EN 590)
inkl. en reserve på (liter) 5 - 7 5 - 7
Motorens kølesystem (liter) 6,1 6,5Blanding af lige dele demineraliseret vand og
PARAFLU
UP(*)
Motorens oliesump (liter) 4,4 3,9
SELENIA WR FORWARD
Motorens oliesump og filter (liter) 4,8 4,3
Gearkasse/differentiale (liter) 1,8
1,8
(**)/ 6,0(***)
TUTELA TRANSMISSION GEARFORCE
(versioner med manuel gearkasse) / TUTELA
TRANSMISSION AS8 (versioner med
automatgearkasse AT9)
Kraftoverføringsenhed (PTU) (liter) – 0,4 TUTELA TRANSMISSION B-5X
Differentiale bagtil (liter) – 0,6 TUTELA TRANSMISSION COMPAQ DRIVE
Hydraulisk bremsesystem (kg) 0,83 0,83 TUTELA TOP 4/S
Sprinklervæskebeholder for front- og
bagrudevasker (liter)2,5 2,5Blanding af vand og TUTELA PROFESSIONAL
SC35
(*) Under særligt kolde klimaforhold anbefales det at anvende en blanding af 60% PARAFLUUPog 40% demineraliseret vand.
(**) Versioner med manuelt gear
(***) Versioner med automatgearkasse AT9
205

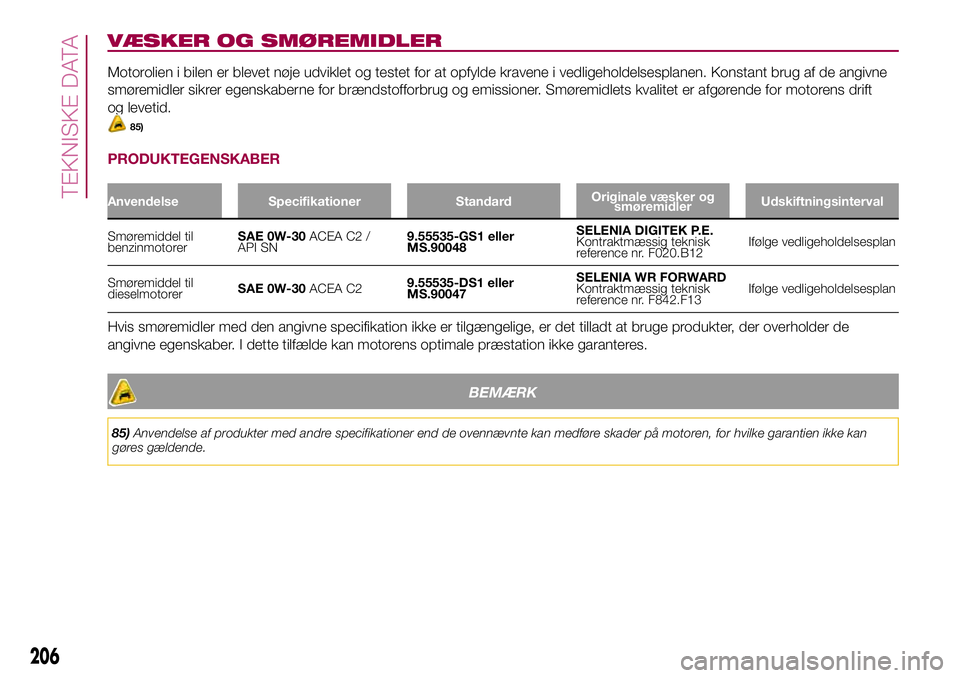

VÆSKER OG SMØREMIDLER
Motorolien i bilen er blevet nøje udviklet og testet for at opfylde kravene i vedligeholdelsesplanen. Konstant brug af de angivne
smøremidler sikrer egenskaberne for brændstofforbrug og emissioner. Smøremidlets kvalitet er afgørende for motorens drift
og levetid.
85)
PRODUKTEGENSKABER
Anvendelse Specifikationer StandardOriginale væsker og
smøremidlerUdskiftningsinterval
Smøremiddel til
benzinmotorerSAE 0W-30ACEA C2 /
API SN9.55535-GS1 eller
MS.90048SELENIA DIGITEK P.E.
Kontraktmæssig teknisk
reference nr. F020.B12Ifølge vedligeholdelsesplan
Smøremiddel til
dieselmotorerSAE 0W-30ACEA C29.55535-DS1 eller
MS.90047SELENIA WR FORWARD
Kontraktmæssig teknisk
reference nr. F842.F13Ifølge vedligeholdelsesplan
Hvis smøremidler med den angivne specifikation ikke er tilgængelige, er det tilladt at bruge produkter, der overholder de
angivne egenskaber. I dette tilfælde kan motorens optimale præstation ikke garanteres.
BEMÆRK
85)Anvendelse af produkter med andre specifikationer end de ovennævnte kan medføre skader på motoren, for hvilke garantien ikke kan
gøres gældende.
206
TEKNISKE DATA

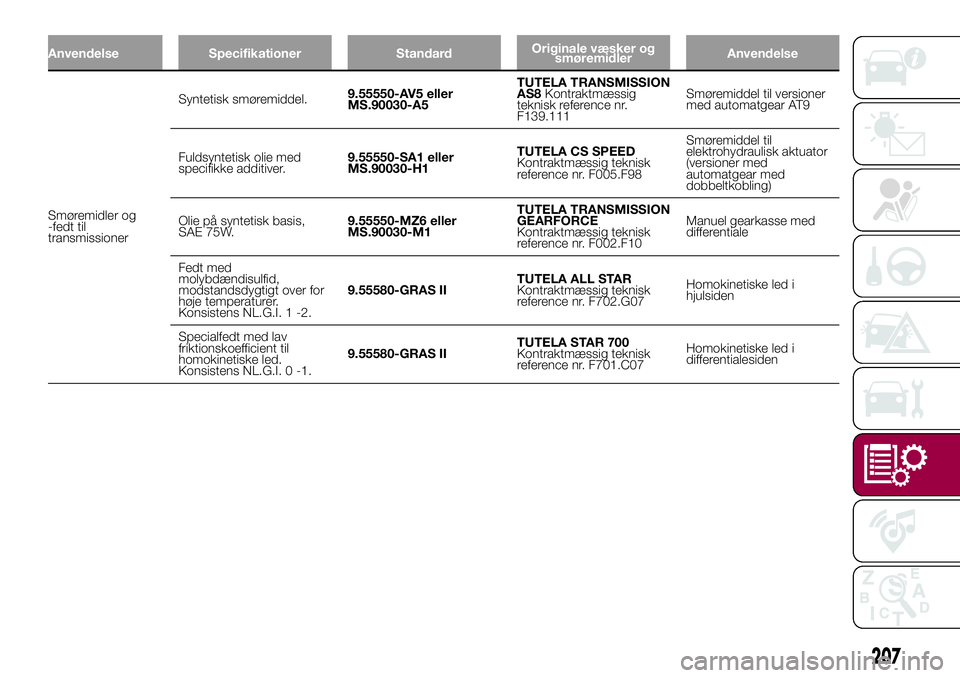

Anvendelse Specifikationer StandardOriginale væsker og
smøremidlerAnvendelse
Smøremidler og
-fedt til
transmissionerSyntetisk smøremiddel.9.55550-AV5 eller
MS.90030-A5TUTELA TRANSMISSION
AS8Kontraktmæssig
teknisk reference nr.
F139.111Smøremiddel til versioner
med automatgear AT9
Fuldsyntetisk olie med
specifikke additiver.9.55550-SA1 eller
MS.90030-H1TUTELA CS SPEED
Kontraktmæssig teknisk
reference nr. F005.F98Smøremiddel til
elektrohydraulisk aktuator
(versioner med
automatgear med
dobbeltkobling)
Olie på syntetisk basis,
SAE 75W.9.55550-MZ6 eller
MS.90030-M1TUTELA TRANSMISSION
GEARFORCE
Kontraktmæssig teknisk
reference nr. F002.F10Manuel gearkasse med
differentiale
Fedt med
molybdændisulfid,
modstandsdygtigt over for
høje temperaturer.
Konsistens NL.G.I. 1 -2.9.55580-GRAS IITUTELA ALL STAR
Kontraktmæssig teknisk
reference nr. F702.G07Homokinetiske led i
hjulsiden
Specialfedt med lav
friktionskoefficient til
homokinetiske led.
Konsistens NL.G.I. 0 -1.9.55580-GRAS IITUTELA STAR 700
Kontraktmæssig teknisk
reference nr. F701.C07Homokinetiske led i
differentialesiden
207

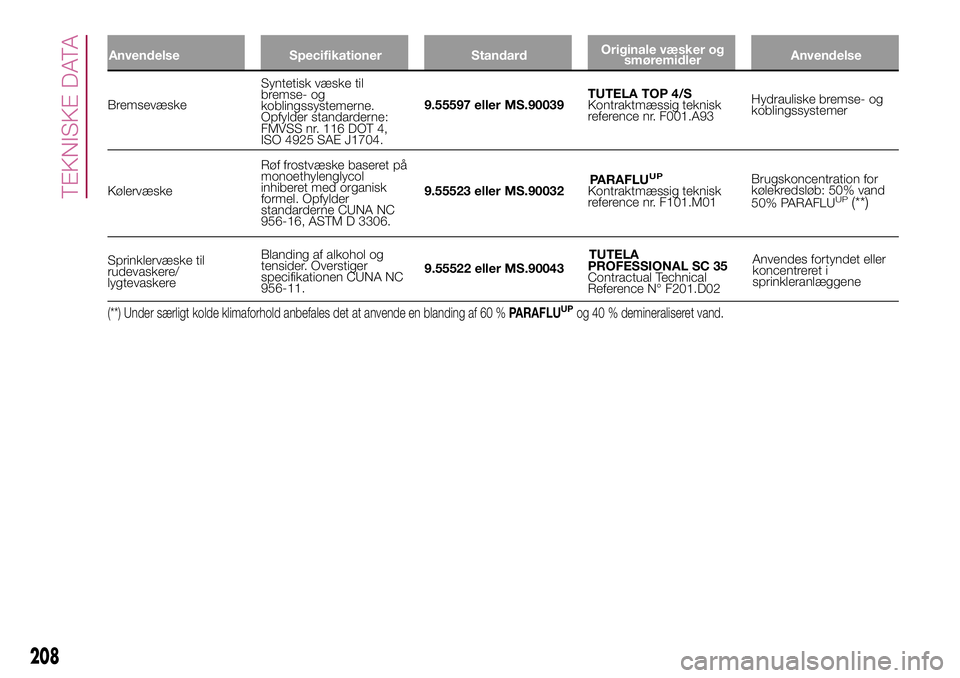

Bremsevæske9.55597 eller MS.90039TUTELA TOP 4/S
Kontraktmæssig teknisk
reference nr. F001.A93Hydrauliske bremse- og
koblingssystemer
Kølervæske9.55523 eller MS.90032PARAFLU
UP
Kontraktmæssig teknisk
reference nr. F101.M01Brugskoncentration for
kølekredsløb: 50% vand
50% PARAFLUUP(**)
Sprinklervæske til
rudevaskere/
lygtevaskereTUTELA
PROFESSIONAL SC 35
Contractual Technical
Reference N° F201.D02
(**) Under særligt kolde klimaforhold anbefales det at anvende en blanding af 60 %PARAFLUUPog 40 % demineraliseret vand.
208
TEKNISKE DATA
Anvendelse Specifikationer StandardOriginale væsker og
smøremidlerAnvendelse
Syntetisk væske til
bremse- og
koblingssystemerne.
Opfylder standarderne:
FMVSS nr. 116 DOT 4,
ISO 4925 SAE J1704.
Røf frostvæske baseret på
monoethylenglycol
inhiberet med organisk
formel. Opfylder
standarderne CUNA NC
956-16, ASTM D 3306.
Blanding af alkohol og
tensider. Overstiger
specifikationen CUNA NC
956-11.9.55522 eller MS.90043Anvendes fortyndet eller
koncentreret i
sprinkleranlæggene
