FIAT 500X 2017 Brugs- og vedligeholdelsesvejledning (in Danish)

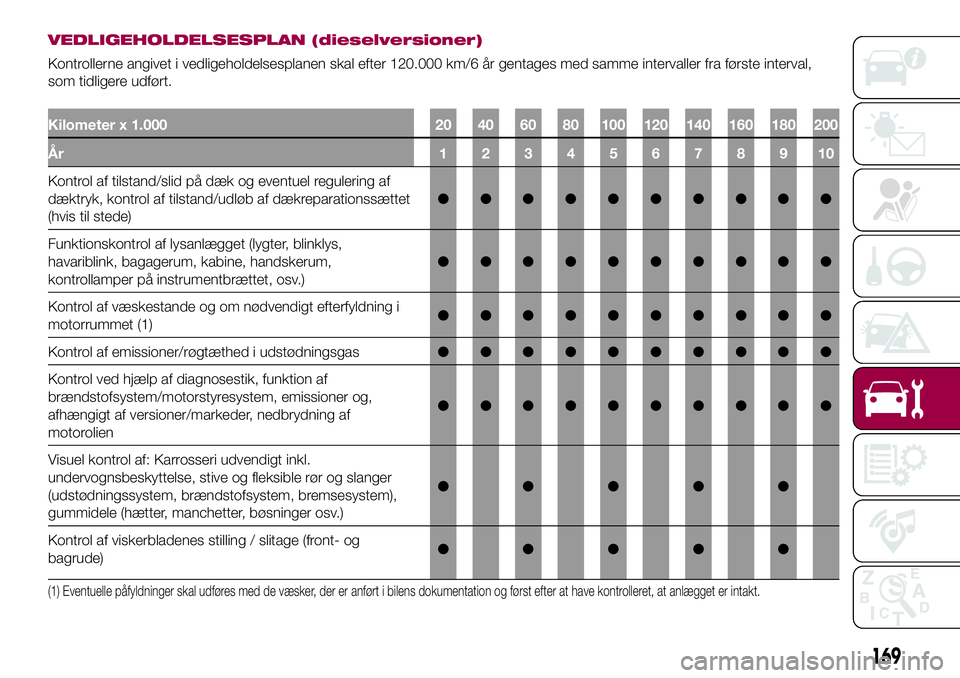

VEDLIGEHOLDELSESPLAN (dieselversioner)
Kontrollerne angivet i vedligeholdelsesplanen skal efter 120.000 km/6 år gentages med samme intervaller fra første interval,
som tidligere udført.
Kilometer x 1.000 20 40 60 80 100 120 140 160 180 200
År 12345678910
Kontrol af tilstand/slid på dæk og eventuel regulering af
dæktryk, kontrol af tilstand/udløb af dækreparationssættet
(hvis til stede)●●●●●●●●●●
Funktionskontrol af lysanlægget (lygter, blinklys,
havariblink, bagagerum, kabine, handskerum,
kontrollamper på instrumentbrættet, osv.)●●●●●●●●●●
Kontrol af væskestande og om nødvendigt efterfyldning i
motorrummet (1)●●●●●●●●●●
Kontrol af emissioner/røgtæthed i udstødningsgas●●●●●●●●●●
Kontrol ved hjælp af diagnosestik, funktion af
brændstofsystem/motorstyresystem, emissioner og,
afhængigt af versioner/markeder, nedbrydning af
motorolien●●●●●●●●●●
Visuel kontrol af: Karrosseri udvendigt inkl.
undervognsbeskyttelse, stive og fleksible rør og slanger
(udstødningssystem, brændstofsystem, bremsesystem),
gummidele (hætter, manchetter, bøsninger osv.)●●●●●
Kontrol af viskerbladenes stilling / slitage (front- og
bagrude)●●●●●
(1) Eventuelle påfyldninger skal udføres med de væsker, der er anført i bilens dokumentation og først efter at have kontrolleret, at anlægget er intakt.
169

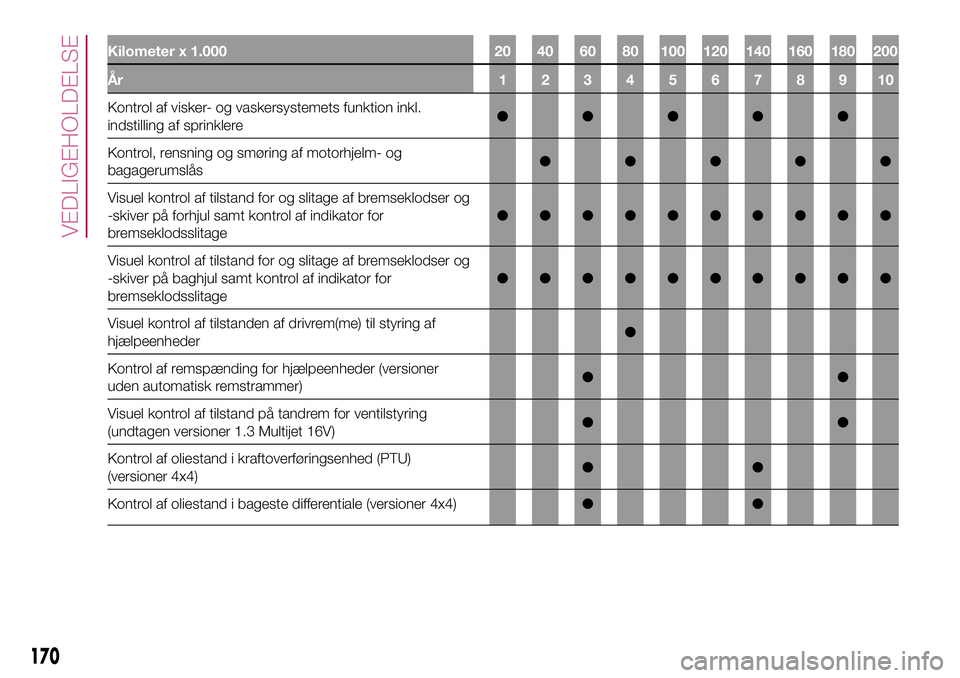

Kilometer x 1.000 20 40 60 80 100 120 140 160 180 200
År 12345678910
Kontrol af visker- og vaskersystemets funktion inkl.
indstilling af sprinklere●●●●●
Kontrol, rensning og smøring af motorhjelm- og
bagagerumslås●●●●●
Visuel kontrol af tilstand for og slitage af bremseklodser og
-skiver på forhjul samt kontrol af indikator for
bremseklodsslitage●●●●●●●●●●
Visuel kontrol af tilstand for og slitage af bremseklodser og
-skiver på baghjul samt kontrol af indikator for
bremseklodsslitage●●●●●●●●●●
Visuel kontrol af tilstanden af drivrem(me) til styring af
hjælpeenheder●
Kontrol af remspænding for hjælpeenheder (versioner
uden automatisk remstrammer)●●
Visuel kontrol af tilstand på tandrem for ventilstyring
(undtagen versioner 1.3 Multijet 16V)●●
Kontrol af oliestand i kraftoverføringsenhed (PTU)
(versioner 4x4)●●
Kontrol af oliestand i bageste differentiale (versioner 4x4)●●
170
VEDLIGEHOLDELSE

Kilometer x 1.000 20 40 60 80 100 120 140 160 180 200
År 12345678910
Udskiftning af motorolie og oliefilter (versioner med DPF)
(2) (O) (●)O●O●O●O●O●
Udskiftning af drivrem/remme for hjælpeenheder(3)
Udskiftning af tandrem for ventilstyring (undtagen versioner
1.3 Multijet 16V)(3)
Udskiftning af brændstoffilterelement (4)●●●
Udskiftning af luftfilterelement (5)●●●●●
Udskiftning af bremsevæske(6)
Udskiftning af kabinefilter (5) (O) (●)O●O●O●O●O●
(2) Det reelle tidsinterval for udskiftningen af motorolie og oliefilter, som afhænger af de forhold, under hvilke bilen bruges, angives ved hjælp afkontrollampen eller
en meddelelse i instrumentgruppen og må under alle omstændigheder ikke overstige 2 år. Hvis bilen anvendes hovedsageligt til bykørsel, er det nødvendigt at
udskifte motorolien og filtret hvert år.
(O) Anbefalede indgreb
(●) Obligatoriske indgreb (3) Ikke støvholdige områder: maks. anbefalet kilometertal 120.000 km. Uafhængigt af kilometertallet skal remme udskiftes hver 6. år. Støvholdigeområder og/eller
krævende brug (koldt vejr, bykørsel, lang tid i tomgang): maks. anbefalet kilometertal 60.000 km. Uafhængigt af kilometertallet skal remme udskiftes hver 4. år.
(4) Hvis der påfyldes brændstof med en kvalitet ringere end den foreskrevne europæiske specifikation, anbefales det at udskifte filtret for hver 20.000 km
(5) Hvis bilen bruges i støvholdige omgivelser skal filtret udskiftes for hver 20.000 km.
(6) Uafhængigt af kilometertallet skal bremsevæsken udskiftes mindst hvert andet år.
171

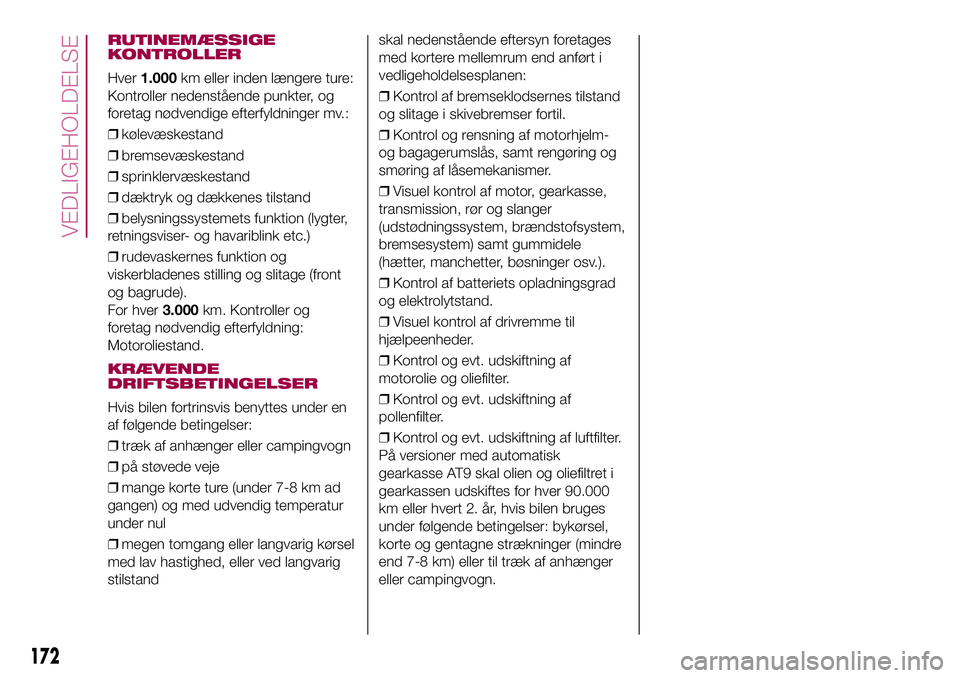

RUTINEMÆSSIGE
KONTROLLER
Hver1.000km eller inden længere ture:
Kontroller nedenstående punkter, og
foretag nødvendige efterfyldninger mv.:
❒kølevæskestand
❒bremsevæskestand
❒sprinklervæskestand
❒dæktryk og dækkenes tilstand
❒belysningssystemets funktion (lygter,
retningsviser- og havariblink etc.)
❒rudevaskernes funktion og
viskerbladenes stilling og slitage (front
og bagrude).
For hver3.000km. Kontroller og
foretag nødvendig efterfyldning:
Motoroliestand.
KRÆVENDE
DRIFTSBETINGELSER
Hvis bilen fortrinsvis benyttes under en
af følgende betingelser:
❒træk af anhænger eller campingvogn
❒på støvede veje
❒mange korte ture (under 7-8 km ad
gangen) og med udvendig temperatur
under nul
❒megen tomgang eller langvarig kørsel
med lav hastighed, eller ved langvarig
stilstandskal nedenstående eftersyn foretages
med kortere mellemrum end anført i
vedligeholdelsesplanen:
❒Kontrol af bremseklodsernes tilstand
og slitage i skivebremser fortil.
❒Kontrol og rensning af motorhjelm-
og bagagerumslås, samt rengøring og
smøring af låsemekanismer.
❒Visuel kontrol af motor, gearkasse,
transmission, rør og slanger
(udstødningssystem, brændstofsystem,
bremsesystem) samt gummidele
(hætter, manchetter, bøsninger osv.).
❒Kontrol af batteriets opladningsgrad
og elektrolytstand.
❒Visuel kontrol af drivremme til
hjælpeenheder.
❒Kontrol og evt. udskiftning af
motorolie og oliefilter.
❒Kontrol og evt. udskiftning af
pollenfilter.
❒Kontrol og evt. udskiftning af luftfilter.
På versioner med automatisk
gearkasse AT9 skal olien og oliefiltret i
gearkassen udskiftes for hver 90.000
km eller hvert 2. år, hvis bilen bruges
under følgende betingelser: bykørsel,
korte og gentagne strækninger (mindre
end 7-8 km) eller til træk af anhænger
eller campingvogn.
172
VEDLIGEHOLDELSE

MOTORRUM.
KONTROL AF VÆSKESTANDE
163) 164)
66).

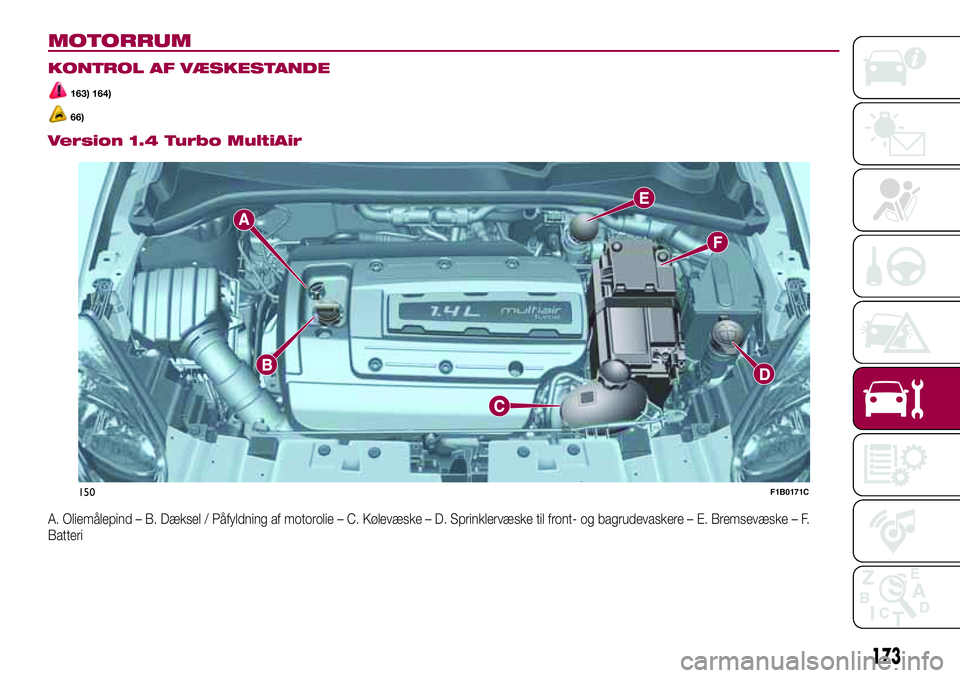

Version 1.4 Turbo MultiAir
A. Oliemålepind – B. Dæksel / Påfyldning af motorolie – C. Kølevæske – D. Sprinklervæske til front- og bagrudevaskere – E. Bremsevæske – F.
Batteri
150F1B0171C
173

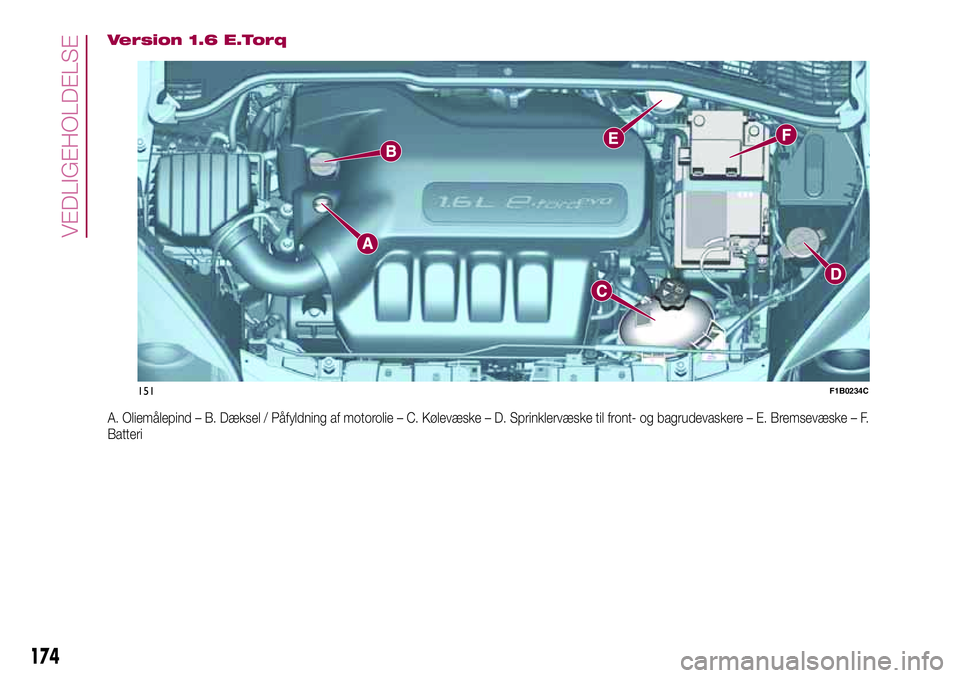

Version 1.6 E.Torq
A. Oliemålepind – B. Dæksel / Påfyldning af motorolie – C. Kølevæske – D. Sprinklervæske til front- og bagrudevaskere – E. Bremsevæske – F.
Batteri
151F1B0234C
174
VEDLIGEHOLDELSE

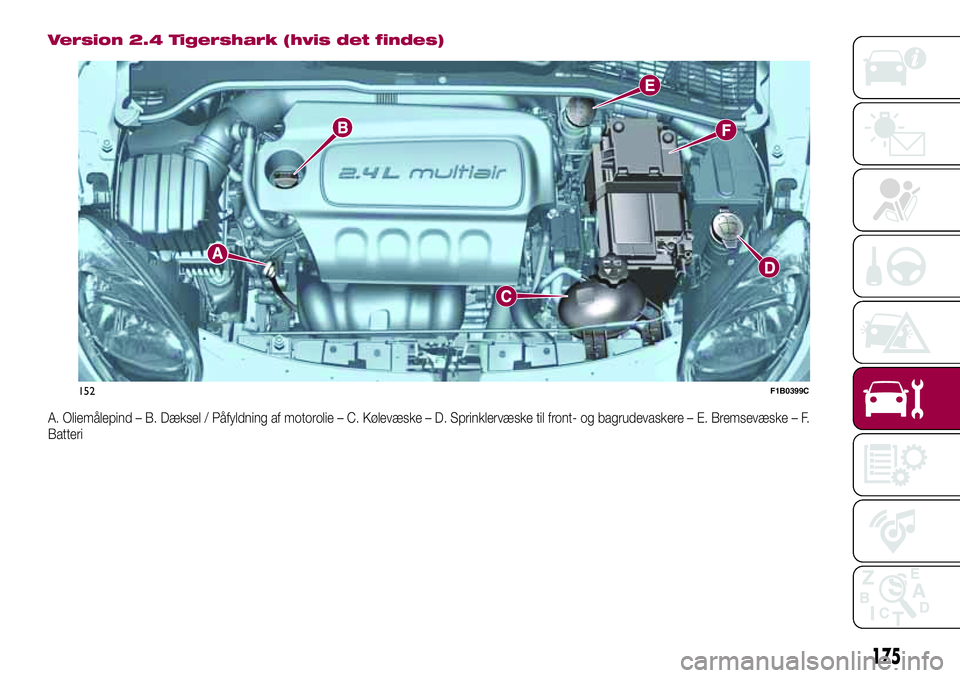

Version 2.4 Tigershark (hvis det findes)
A. Oliemålepind – B. Dæksel / Påfyldning af motorolie – C. Kølevæske – D. Sprinklervæske til front- og bagrudevaskere – E. Bremsevæske – F.
Batteri
152F1B0399C
175

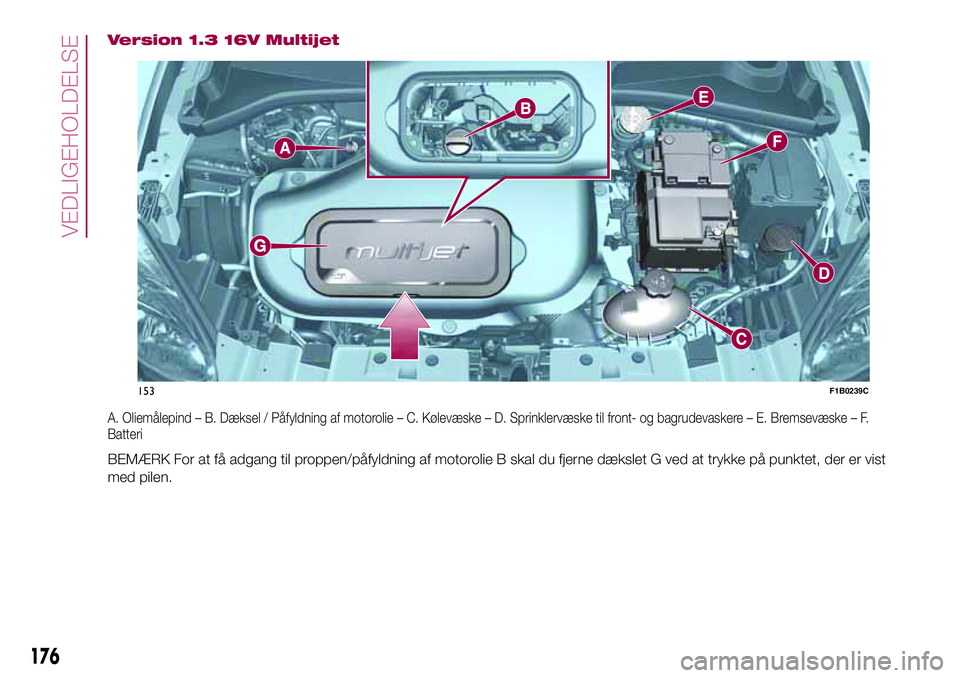

Version 1.3 16V Multijet
A. Oliemålepind – B. Dæksel / Påfyldning af motorolie – C. Kølevæske – D. Sprinklervæske til front- og bagrudevaskere – E. Bremsevæske – F.
Batteri
BEMÆRK For at få adgang til proppen/påfyldning af motorolie B skal du fjerne dækslet G ved at trykke på punktet, der er vist
med pilen.
153F1B0239C
176
VEDLIGEHOLDELSE

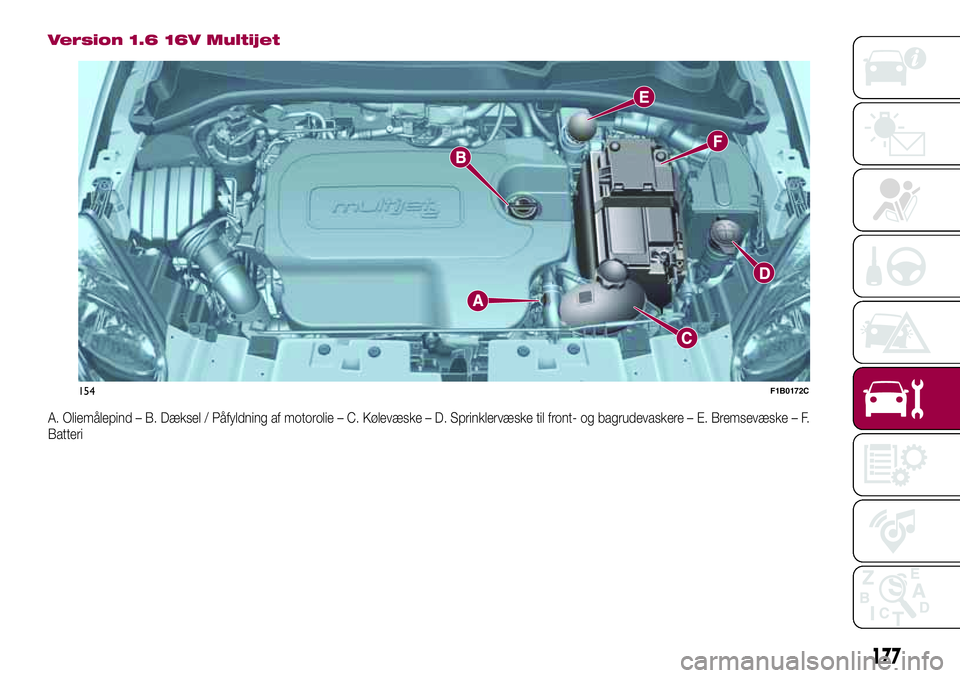

Version 1.6 16V Multijet
A. Oliemålepind – B. Dæksel / Påfyldning af motorolie – C. Kølevæske – D. Sprinklervæske til front- og bagrudevaskere – E. Bremsevæske – F.
Batteri
154F1B0172C
177

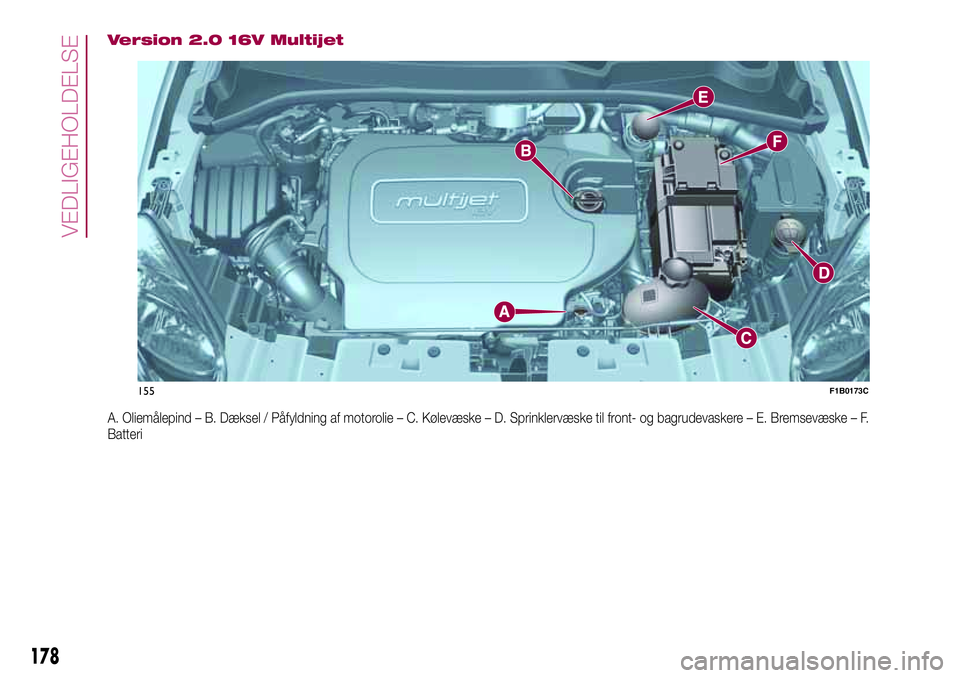

Version 2.0 16V Multijet
A. Oliemålepind – B. Dæksel / Påfyldning af motorolie – C. Kølevæske – D. Sprinklervæske til front- og bagrudevaskere – E. Bremsevæske – F.
Batteri
155F1B0173C
178
VEDLIGEHOLDELSE
