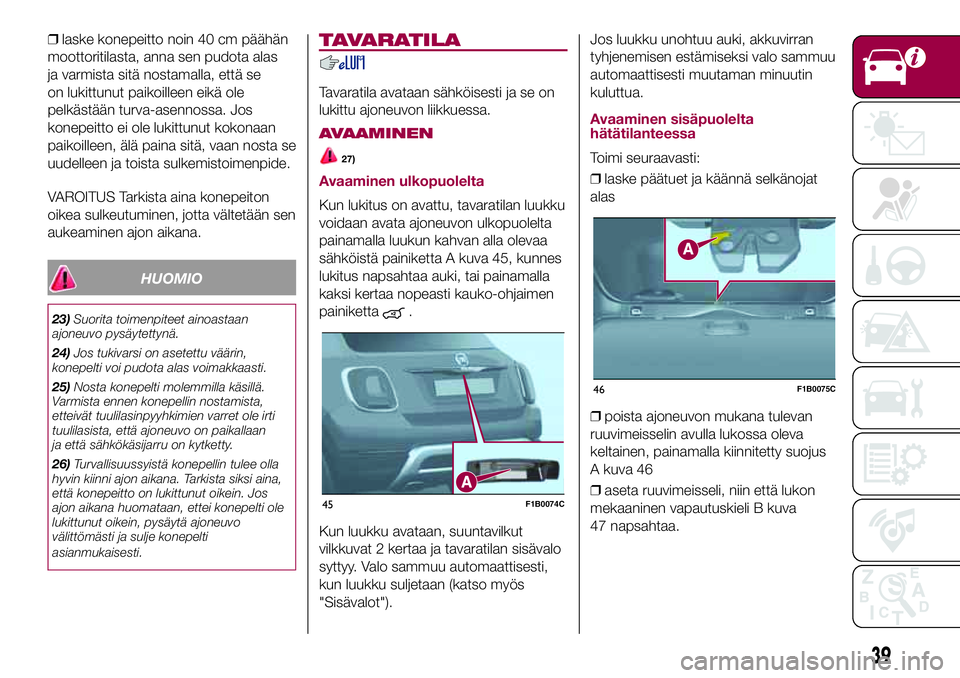

❒laske konepeitto noin 40 cm päähän
moottoritilasta, anna sen pudota alas
ja varmista sitä nostamalla, että se
on lukittunut paikoilleen eikä ole
pelkästään turva-asennossa. Jos
konepeitto ei ole lukittunut kokonaan
paikoilleen, älä paina sitä, vaan nosta se
uudelleen ja toista sulkemistoimenpide.
VAROITUS Tarkista aina konepeiton
oikea sulkeutuminen, jotta vältetään sen
aukeaminen ajon aikana.
HUOMIO
23)Suorita toimenpiteet ainoastaan
ajoneuvo pysäytettynä.
24)Jos tukivarsi on asetettu väärin,
konepelti voi pudota alas voimakkaasti.
25)Nosta konepelti molemmilla käsillä.
Varmista ennen konepellin nostamista,
etteivät tuulilasinpyyhkimien varret ole irti
tuulilasista, että ajoneuvo on paikallaan
ja että sähkökäsijarru on kytketty.
26)Turvallisuussyistä konepellin tulee olla
hyvin kiinni ajon aikana. Tarkista siksi aina,
että konepeitto on lukittunut oikein. Jos
ajon aikana huomataan, ettei konepelti ole
lukittunut oikein, pysäytä ajoneuvo
välittömästi ja sulje konepelti
asianmukaisesti.
TAVARATILA
Tavaratila avataan sähköisesti ja se on
lukittu ajoneuvon liikkuessa.
AVAAMINEN
27)
Avaaminen ulkopuolelta
Kun lukitus on avattu, tavaratilan luukku
voidaan avata ajoneuvon ulkopuolelta
painamalla luukun kahvan alla olevaa
sähköistä painiketta A kuva 45, kunnes
lukitus napsahtaa auki, tai painamalla
kaksi kertaa nopeasti kauko-ohjaimen
painiketta
.
Kun luukku avataan, suuntavilkut
vilkkuvat 2 kertaa ja tavaratilan sisävalo
syttyy. Valo sammuu automaattisesti,
kun luukku suljetaan (katso myös
"Sisävalot").Jos luukku unohtuu auki, akkuvirran
tyhjenemisen estämiseksi valo sammuu
automaattisesti muutaman minuutin
kuluttua.
Avaaminen sisäpuolelta
hätätilanteessa
Toimi seuraavasti:
❒laske päätuet ja käännä selkänojat
alas
❒poista ajoneuvon mukana tulevan
ruuvimeisselin avulla lukossa oleva
keltainen, painamalla kiinnitetty suojus
A kuva 46
❒aseta ruuvimeisseli, niin että lukon
mekaaninen vapautuskieli B kuva
47 napsahtaa.
45F1B0074C
46F1B0075C
39
Page 42 of 260
SULKEMINEN

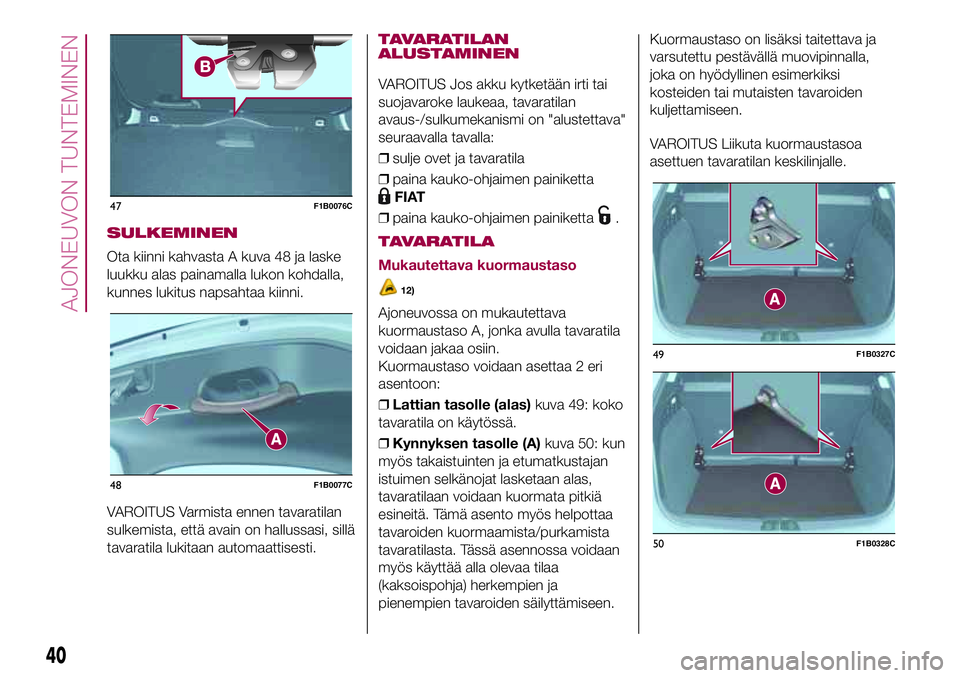

Ota kiinni kahvasta A kuva 48 ja laske
luukku alas painamalla lukon kohdalla,
kunnes lukitus napsahtaa kiinni.
VAROITUS Varmista ennen tavaratilan
sulkemista, että avain on hallussasi, sillä
tavaratila lukitaan automaattisesti.
TAVARATILAN
ALUSTAMINEN
VAROITUS Jos akku kytketään irti tai
suojavaroke laukeaa, tavaratilan
avaus-/sulkumekanismi on "alustettava"
seuraavalla tavalla:
❒sulje ovet ja tavaratila
❒paina kauko-ohjaimen painiketta
FIAT
❒paina kauko-ohjaimen painiketta
.
TAVARATILA
Mukautettava kuormaustaso
12)
Ajoneuvossa on mukautettava
kuormaustaso A, jonka avulla tavaratila
voidaan jakaa osiin.
Kuormaustaso voidaan asettaa 2 eri
asentoon:
❒Lattian tasolle (alas)kuva 49: koko
tavaratila on käytössä.
❒Kynnyksen tasolle (A)kuva 50: kun
myös takaistuinten ja etumatkustajan
istuimen selkänojat lasketaan alas,
tavaratilaan voidaan kuormata pitkiä
esineitä. Tämä asento myös helpottaa
tavaroiden kuormaamista/purkamista
tavaratilasta. Tässä asennossa voidaan
myös käyttää alla olevaa tilaa
(kaksoispohja) herkempien ja
pienempien tavaroiden säilyttämiseen.Kuormaustaso on lisäksi taitettava ja
varsutettu pestävällä muovipinnalla,
joka on hyödyllinen esimerkiksi
kosteiden tai mutaisten tavaroiden
kuljettamiseen.
VAROITUS Liikuta kuormaustasoa
asettuen tavaratilan keskilinjalle.
47F1B0076C
48F1B0077C
49F1B0327C
50F1B0328C
40
AJONEUVON TUNTEMINEN
Page 43 of 260

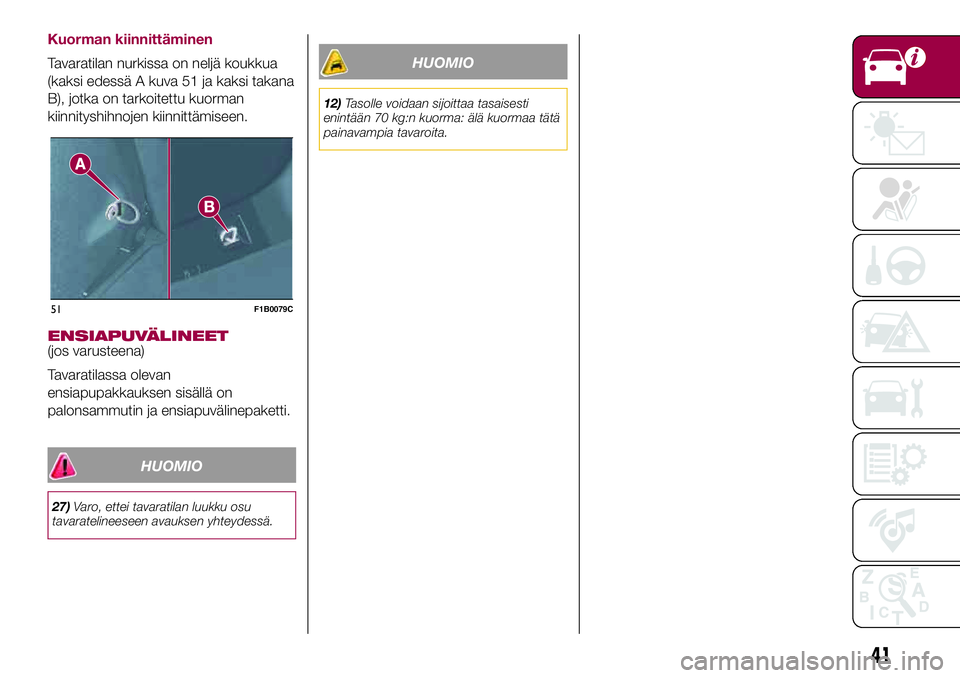

Kuorman kiinnittäminen
Tavaratilan nurkissa on neljä koukkua
(kaksi edessä A kuva 51 ja kaksi takana
B), jotka on tarkoitettu kuorman
kiinnityshihnojen kiinnittämiseen.
ENSIAPUVÄLINEET(jos varusteena)
Tavaratilassa olevan
ensiapupakkauksen sisällä on
palonsammutin ja ensiapuvälinepaketti.
HUOMIO
27)Varo, ettei tavaratilan luukku osu
tavaratelineeseen avauksen yhteydessä.
HUOMIO
12)Tasolle voidaan sijoittaa tasaisesti
enintään 70 kg:n kuorma: älä kuormaa tätä
painavampia tavaroita.
51F1B0079C
41
Page 44 of 260
MITTARITAULUN TUNTEMINEN

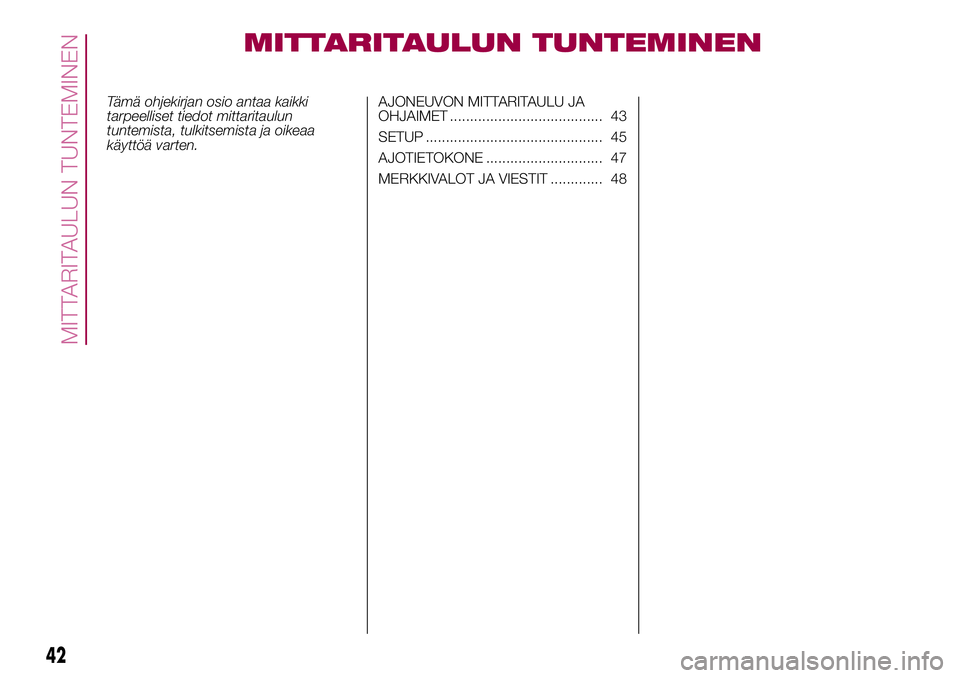

Tämä ohjekirjan osio antaa kaikki
tarpeelliset tiedot mittaritaulun
tuntemista, tulkitsemista ja oikeaa
käyttöä varten.AJONEUVON MITTARITAULU JA
OHJAIMET ...................................... 43
SETUP ............................................ 45
AJOTIETOKONE ............................. 47
MERKKIVALOT JA VIESTIT ............. 48
42
MITTARITAULUN TUNTEMINEN
Page 45 of 260

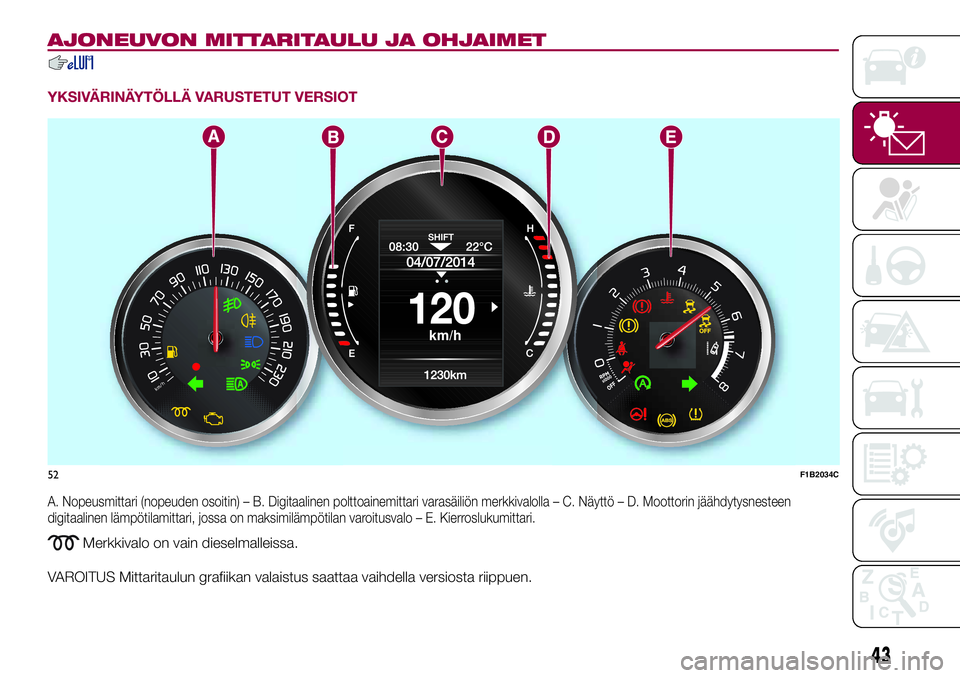

AJONEUVON MITTARITAULU JA OHJAIMET
YKSIVÄRINÄYTÖLLÄ VARUSTETUT VERSIOT
A. Nopeusmittari (nopeuden osoitin) – B. Digitaalinen polttoainemittari varasäiliön merkkivalolla – C. Näyttö – D. Moottorin jäähdytysnesteen
digitaalinen lämpötilamittari, jossa on maksimilämpötilan varoitusvalo – E. Kierroslukumittari.
Merkkivalo on vain dieselmalleissa.
VAROITUS Mittaritaulun grafiikan valaistus saattaa vaihdella versiosta riippuen.
km/h
52F1B2034C
43
Page 46 of 260

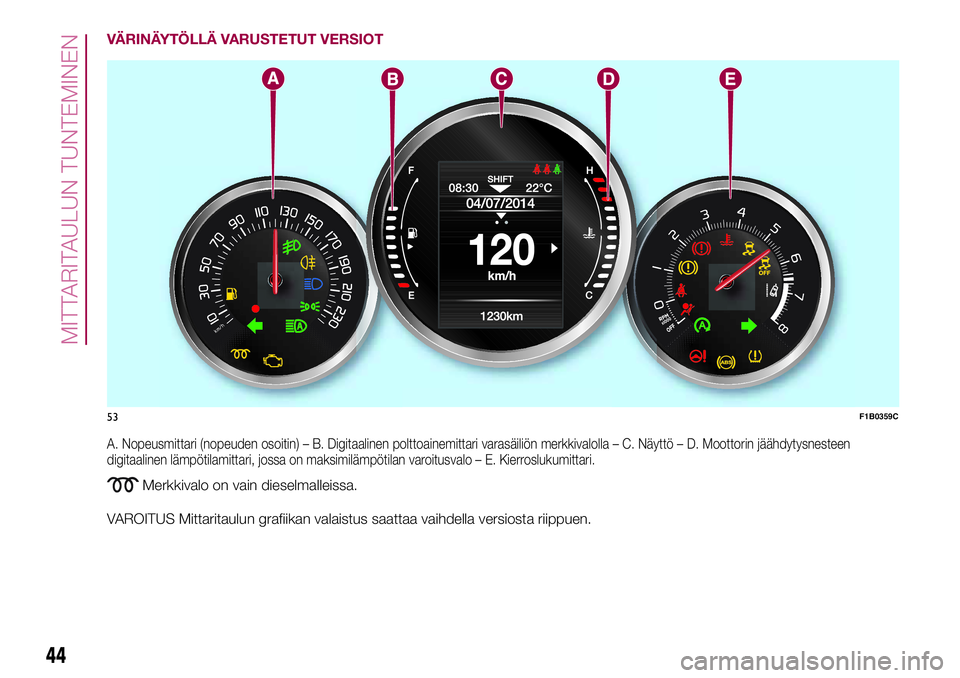

VÄRINÄYTÖLLÄ VARUSTETUT VERSIOT
A. Nopeusmittari (nopeuden osoitin) – B. Digitaalinen polttoainemittari varasäiliön merkkivalolla – C. Näyttö – D. Moottorin jäähdytysnesteen
digitaalinen lämpötilamittari, jossa on maksimilämpötilan varoitusvalo – E. Kierroslukumittari.
Merkkivalo on vain dieselmalleissa.
VAROITUS Mittaritaulun grafiikan valaistus saattaa vaihdella versiosta riippuen.
53F1B0359C
44
MITTARITAULUN TUNTEMINEN
Page 47 of 260
SETUP
KUVAUS

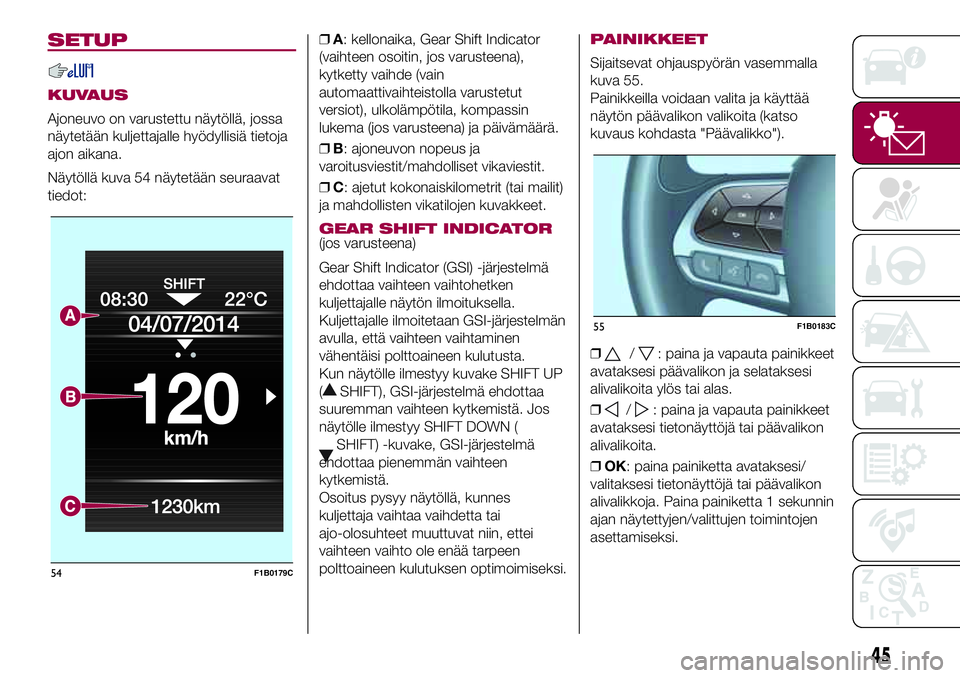

Ajoneuvo on varustettu näytöllä, jossa
näytetään kuljettajalle hyödyllisiä tietoja
ajon aikana.
Näytöllä kuva 54 näytetään seuraavat
tiedot:❒A: kellonaika, Gear Shift Indicator
(vaihteen osoitin, jos varusteena),
kytketty vaihde (vain
automaattivaihteistolla varustetut
versiot), ulkolämpötila, kompassin
lukema (jos varusteena) ja päivämäärä.
❒B: ajoneuvon nopeus ja
varoitusviestit/mahdolliset vikaviestit.
❒C: ajetut kokonaiskilometrit (tai mailit)
ja mahdollisten vikatilojen kuvakkeet.
GEAR SHIFT INDICATOR(jos varusteena)
Gear Shift Indicator (GSI) -järjestelmä
ehdottaa vaihteen vaihtohetken
kuljettajalle näytön ilmoituksella.
Kuljettajalle ilmoitetaan GSI-järjestelmän
avulla, että vaihteen vaihtaminen
vähentäisi polttoaineen kulutusta.
Kun näytölle ilmestyy kuvake SHIFT UP
(
SHIFT), GSI-järjestelmä ehdottaa
suuremman vaihteen kytkemistä. Jos
näytölle ilmestyy SHIFT DOWN (
SHIFT) -kuvake, GSI-järjestelmä
ehdottaa pienemmän vaihteen
kytkemistä.
Osoitus pysyy näytöllä, kunnes
kuljettaja vaihtaa vaihdetta tai
ajo-olosuhteet muuttuvat niin, ettei
vaihteen vaihto ole enää tarpeen
polttoaineen kulutuksen optimoimiseksi.
PAINIKKEET
Sijaitsevat ohjauspyörän vasemmalla
kuva 55.
Painikkeilla voidaan valita ja käyttää
näytön päävalikon valikoita (katso
kuvaus kohdasta "Päävalikko").
❒
/: paina ja vapauta painikkeet
avataksesi päävalikon ja selataksesi
alivalikoita ylös tai alas.
❒
/: paina ja vapauta painikkeet
avataksesi tietonäyttöjä tai päävalikon
alivalikoita.
❒OK: paina painiketta avataksesi/
valitaksesi tietonäyttöjä tai päävalikon
alivalikkoja. Paina painiketta 1 sekunnin
ajan näytettyjen/valittujen toimintojen
asettamiseksi.
54F1B0179C
55F1B0183C
45
Page 48 of 260
PÄÄVALIKKO
Valikko sisältää seuraavat toiminnot:
❒TRIP
❒MOOD SELECTOR / GSI
❒VEHICLE INFO
❒DRIVER ASSIST
❒AUDIO
❒PUHELIN
❒NAVIGOINTI
❒ALERTS
❒VEHICLE SETUP
Vehicle Setup (ajoneuvon asetusten
muutos)
Tämän valikon kautta voidaan säätää
seuraavia asetuksia:
❒"Display"
❒"Units"
❒"Time & Date"
❒"Security"
❒"Safety & Assistance"
❒"Lights"
❒"Doors & Locks"
Näyttö
Valitse "Display" siirtyäksesi seuraaviin
asetuksiin/tietoihin: "Language", "See
phone", "See navigation", "Trip B
automatic reset" ja "Mood Selector
repetition".
"Units"
Kun valitset "Units", voit valita
käytettävän mittayksikön: Imperial,
Metric tai Customised.
"Time & Date"
Kun valitset "Time & Date", voit tehdä
seuraavat asetukset: Set Time, Time
Format ja Set Date.
"Security"
Kun valitset "Security", voit tehdä
seuraavat säädöt: Passenger AIRBAG,
Speed beep, Seat belt buzzer ja Hill
Hold Control.
"Passenger AIRBAG" mahdollistaa
matkustajan turvatyynyn käyttöönoton /
käytöstä poiston:
❒matkustajan turvatyyny käytössä:
kojelaudan
ON-merkkivalo palaa
kiinteästi
❒matkustajan turvatyyny pois
käytöstä: kojelaudan
OFF-
merkkivalo palaa kiinteästi.
"Safety & Assistance"
Katso mahdolliset säädöt aihekohtaisen
luvun kappaleestaUconnect™.
"Lights"
Kun valitset "Lights", voit tehdä
seuraavat säädöt: Interior Lights,
Headlight sensor, Follow me,
Illuminated approach, Auto high beams,
Daytime running lights ja Cornering
lights.
"Doors & Locks"
Kun valitset "Doors & Locks", voit tehdä
seuraavat asetukset: Autoclose, Auto
unlock on exit, Flash Lights w/Lock,
Horn with Lock, Horn w/Remote Start,
Remote Door Unlock, Door unlocking
(Keyless Entry -toiminnolla varustetut
mallit) ja Keyless Entry.
46
MITTARITAULUN TUNTEMINEN
Page 49 of 260
AJOTIETOKONE

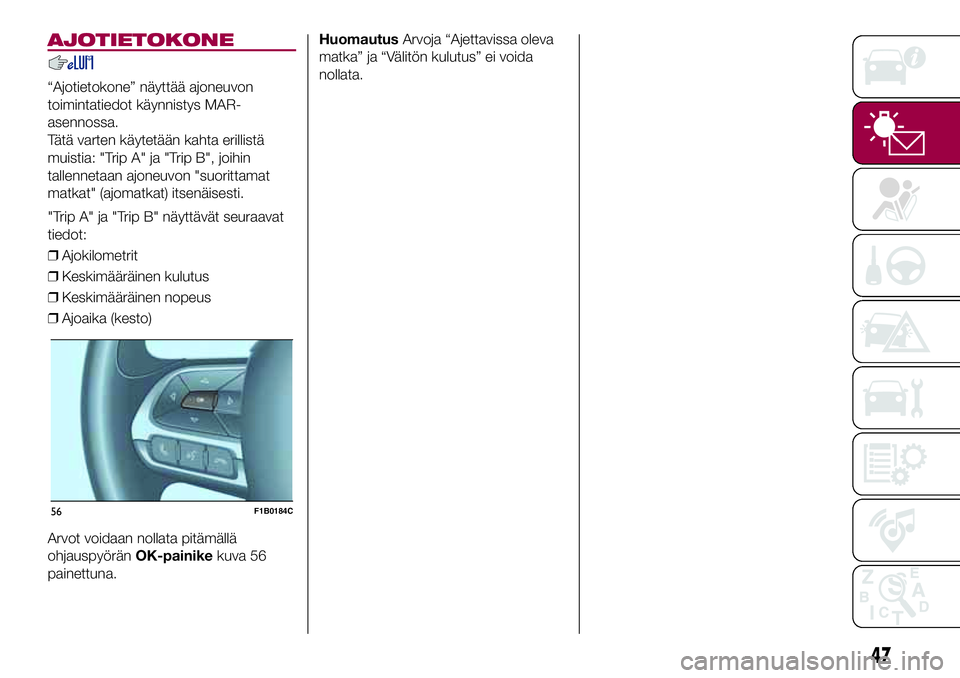

“Ajotietokone” näyttää ajoneuvon
toimintatiedot käynnistys MAR-
asennossa.
Tätä varten käytetään kahta erillistä
muistia: "Trip A" ja "Trip B", joihin
tallennetaan ajoneuvon "suorittamat
matkat" (ajomatkat) itsenäisesti.
"Trip A" ja "Trip B" näyttävät seuraavat
tiedot:
❒Ajokilometrit
❒Keskimääräinen kulutus
❒Keskimääräinen nopeus
❒Ajoaika (kesto)
Arvot voidaan nollata pitämällä
ohjauspyöränOK-painikekuva 56
painettuna.HuomautusArvoja “Ajettavissa oleva
matka” ja “Välitön kulutus” ei voida
nollata.
56F1B0184C
47
Page 50 of 260

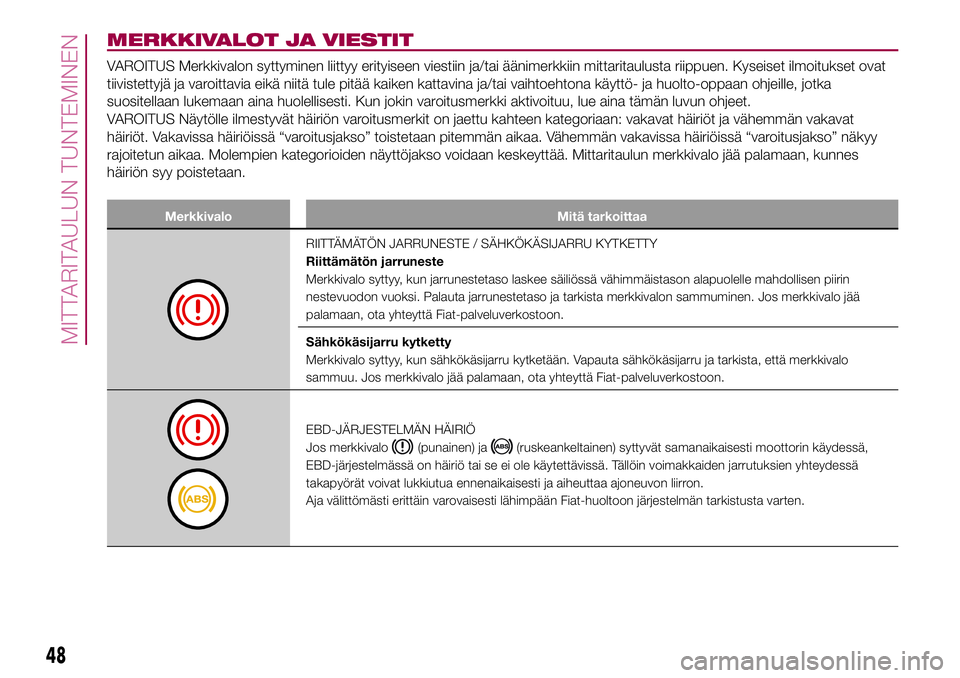

MERKKIVALOT JA VIESTIT
