FIAT 500X 2017 Libretto Uso Manutenzione (in Italian)

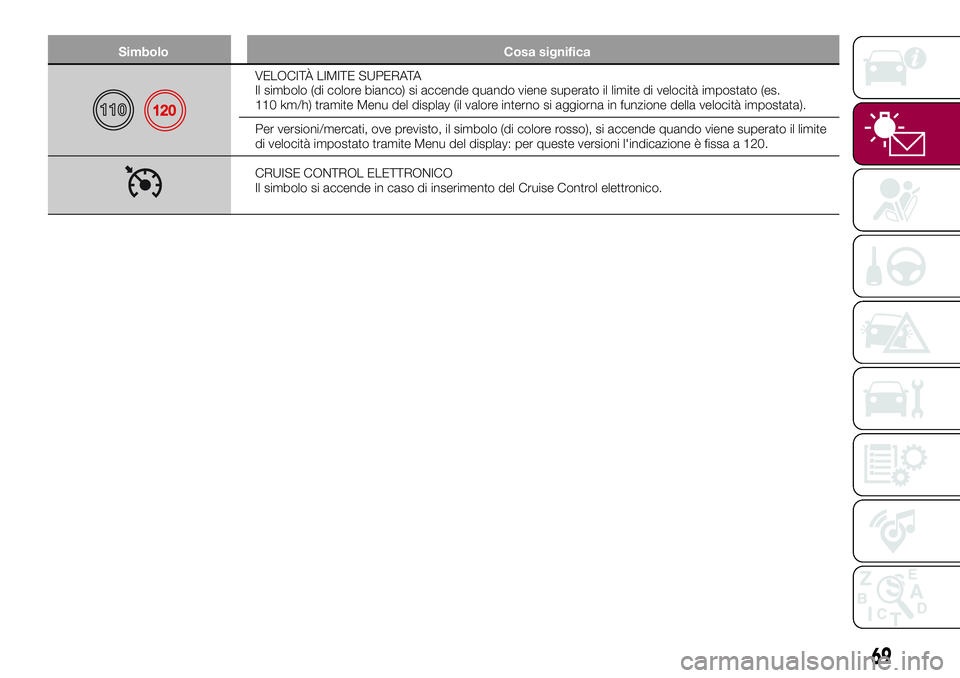

Simbolo Cosa significa
VELOCITÀ LIMITE SUPERATA
Il simbolo (di colore bianco) si accende quando viene superato il limite di velocità impostato (es.
110 km/h) tramite Menu del display (il valore interno si aggiorna in funzione della velocità impostata).
Per versioni/mercati, ove previsto, il simbolo (di colore rosso), si accende quando viene superato il limite
di velocità impostato tramite Menu del display: per queste versioni l'indicazione è fissa a 120.
CRUISE CONTROL ELETTRONICO
Il simbolo si accende in caso di inserimento del Cruise Control elettronico.
69

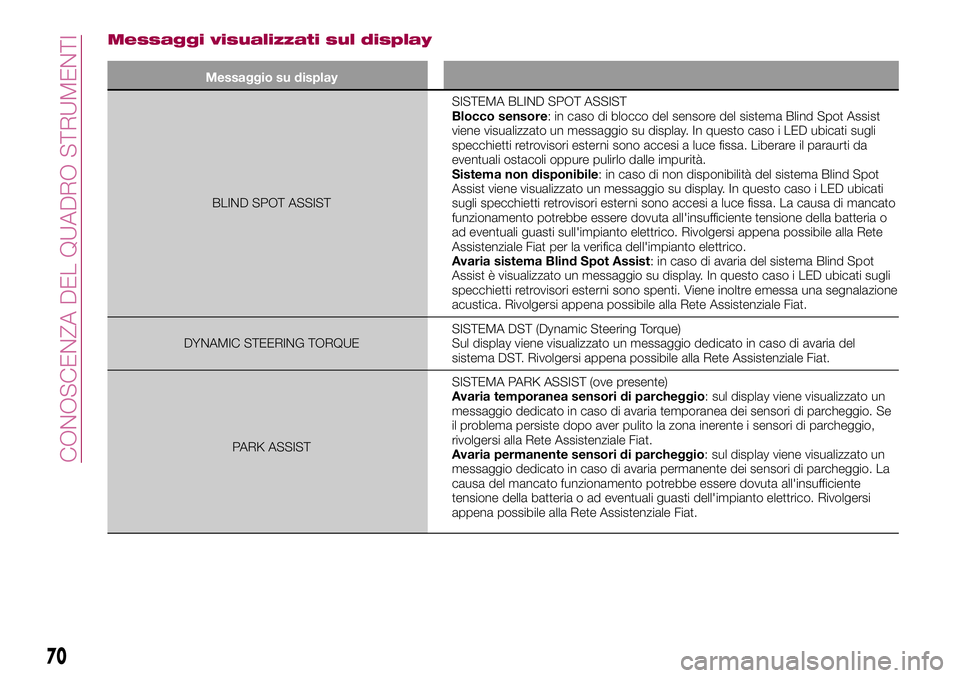

Messaggi visualizzati sul display
Messaggio su display
BLIND SPOT ASSISTSISTEMA BLIND SPOT ASSIST
Blocco sensore: in caso di blocco del sensore del sistema Blind Spot Assist
viene visualizzato un messaggio su display. In questo caso i LED ubicati sugli
specchietti retrovisori esterni sono accesi a luce fissa. Liberare il paraurti da
eventuali ostacoli oppure pulirlo dalle impurità.
Sistema non disponibile: in caso di non disponibilità del sistema Blind Spot
Assist viene visualizzato un messaggio su display. In questo caso i LED ubicati
sugli specchietti retrovisori esterni sono accesi a luce fissa. La causa di mancato
funzionamento potrebbe essere dovuta all'insufficiente tensione della batteria o
ad eventuali guasti sull'impianto elettrico. Rivolgersi appena possibile alla Rete
Assistenziale Fiat per la verifica dell'impianto elettrico.
Avaria sistema Blind Spot Assist: in caso di avaria del sistema Blind Spot
Assist è visualizzato un messaggio su display. In questo caso i LED ubicati sugli
specchietti retrovisori esterni sono spenti. Viene inoltre emessa una segnalazione
acustica. Rivolgersi appena possibile alla Rete Assistenziale Fiat.
DYNAMIC STEERING TORQUESISTEMA DST (Dynamic Steering Torque)
Sul display viene visualizzato un messaggio dedicato in caso di avaria del
sistema DST. Rivolgersi appena possibile alla Rete Assistenziale Fiat.
PARK ASSISTSISTEMA PARK ASSIST (ove presente)
Avaria temporanea sensori di parcheggio: sul display viene visualizzato un
messaggio dedicato in caso di avaria temporanea dei sensori di parcheggio. Se
il problema persiste dopo aver pulito la zona inerente i sensori di parcheggio,
rivolgersi alla Rete Assistenziale Fiat.
Avaria permanente sensori di parcheggio: sul display viene visualizzato un
messaggio dedicato in caso di avaria permanente dei sensori di parcheggio. La
causa del mancato funzionamento potrebbe essere dovuta all'insufficiente
tensione della batteria o ad eventuali guasti dell'impianto elettrico. Rivolgersi
appena possibile alla Rete Assistenziale Fiat.
70
CONOSCENZA DEL QUADRO STRUMENTI

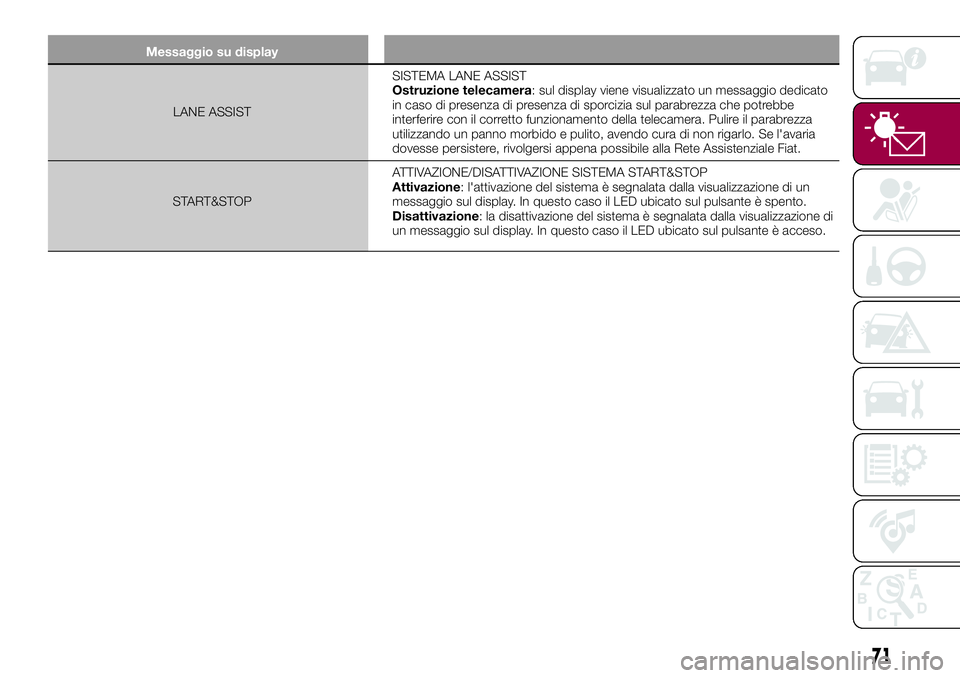

Messaggio su display
LANE ASSISTSISTEMA LANE ASSIST
Ostruzione telecamera: sul display viene visualizzato un messaggio dedicato
in caso di presenza di presenza di sporcizia sul parabrezza che potrebbe
interferire con il corretto funzionamento della telecamera. Pulire il parabrezza
utilizzando un panno morbido e pulito, avendo cura di non rigarlo. Se l'avaria
dovesse persistere, rivolgersi appena possibile alla Rete Assistenziale Fiat.
START&STOPATTIVAZIONE/DISATTIVAZIONE SISTEMA START&STOP
Attivazione: l'attivazione del sistema è segnalata dalla visualizzazione di un
messaggio sul display. In questo caso il LED ubicato sul pulsante è spento.
Disattivazione: la disattivazione del sistema è segnalata dalla visualizzazione di
un messaggio sul display. In questo caso il LED ubicato sul pulsante è acceso.
71

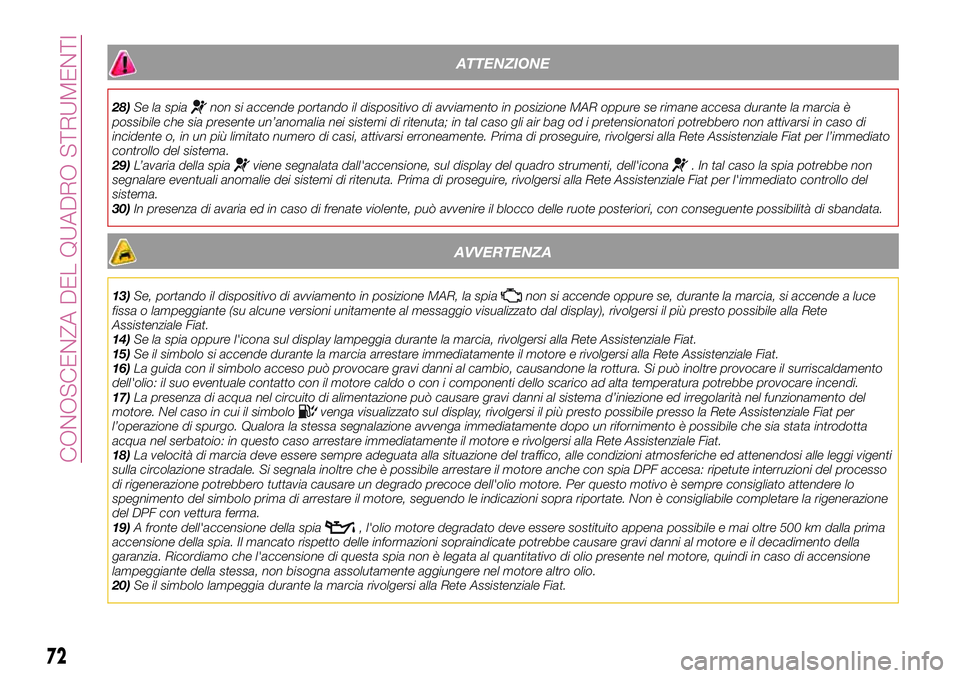

ATTENZIONE
28)Se la spianon si accende portando il dispositivo di avviamento in posizione MAR oppure se rimane accesa durante la marcia è
possibile che sia presente un’anomalia nei sistemi di ritenuta; in tal caso gli air bag od i pretensionatori potrebbero non attivarsi in caso di
incidente o, in un più limitato numero di casi, attivarsi erroneamente. Prima di proseguire, rivolgersi alla Rete Assistenziale Fiat per l’immediato
controllo del sistema.
29)L’avaria della spia
viene segnalata dall'accensione, sul display del quadro strumenti, dell'icona. In tal caso la spia potrebbe non
segnalare eventuali anomalie dei sistemi di ritenuta. Prima di proseguire, rivolgersi alla Rete Assistenziale Fiat per l'immediato controllo del
sistema.
30)In presenza di avaria ed in caso di frenate violente, può avvenire il blocco delle ruote posteriori, con conseguente possibilità di sbandata.
AVVERTENZA
13)Se, portando il dispositivo di avviamento in posizione MAR, la spianon si accende oppure se, durante la marcia, si accende a luce
fissa o lampeggiante (su alcune versioni unitamente al messaggio visualizzato dal display), rivolgersi il più presto possibile alla Rete
Assistenziale Fiat.
14)Se la spia oppure l'icona sul display lampeggia durante la marcia, rivolgersi alla Rete Assistenziale Fiat.
15)Se il simbolo si accende durante la marcia arrestare immediatamente il motore e rivolgersi alla Rete Assistenziale Fiat.
16)La guida con il simbolo acceso può provocare gravi danni al cambio, causandone la rottura. Si può inoltre provocare il surriscaldamento
dell'olio: il suo eventuale contatto con il motore caldo o con i componenti dello scarico ad alta temperatura potrebbe provocare incendi.
17)La presenza di acqua nel circuito di alimentazione può causare gravi danni al sistema d’iniezione ed irregolarità nel funzionamento del
motore. Nel caso in cui il simbolo
venga visualizzato sul display, rivolgersi il più presto possibile presso la Rete Assistenziale Fiat per
l’operazione di spurgo. Qualora la stessa segnalazione avvenga immediatamente dopo un rifornimento è possibile che sia stata introdotta
acqua nel serbatoio: in questo caso arrestare immediatamente il motore e rivolgersi alla Rete Assistenziale Fiat.
18)La velocità di marcia deve essere sempre adeguata alla situazione del traffico, alle condizioni atmosferiche ed attenendosi alle leggi vigenti
sulla circolazione stradale. Si segnala inoltre che è possibile arrestare il motore anche con spia DPF accesa: ripetute interruzioni del processo
di rigenerazione potrebbero tuttavia causare un degrado precoce dell'olio motore. Per questo motivo è sempre consigliato attendere lo
spegnimento del simbolo prima di arrestare il motore, seguendo le indicazioni sopra riportate. Non è consigliabile completare la rigenerazione
del DPF con vettura ferma.
19)A fronte dell'accensione della spia
, l'olio motore degradato deve essere sostituito appena possibile e mai oltre 500 km dalla prima
accensione della spia. Il mancato rispetto delle informazioni sopraindicate potrebbe causare gravi danni al motore e il decadimento della
garanzia. Ricordiamo che l'accensione di questa spia non è legata al quantitativo di olio presente nel motore, quindi in caso di accensione
lampeggiante della stessa, non bisogna assolutamente aggiungere nel motore altro olio.
20)Se il simbolo lampeggia durante la marcia rivolgersi alla Rete Assistenziale Fiat.
72
CONOSCENZA DEL QUADRO STRUMENTI

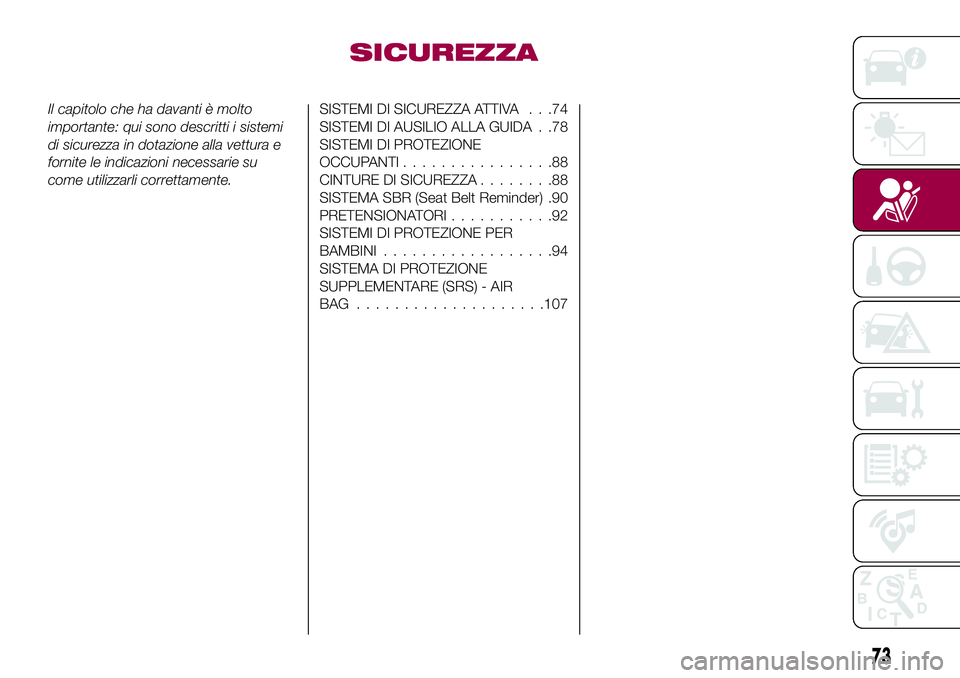

SICUREZZA
Il capitolo che ha davanti è molto
importante: qui sono descritti i sistemi
di sicurezza in dotazione alla vettura e
fornite le indicazioni necessarie su
come utilizzarli correttamente.SISTEMI DI SICUREZZA ATTIVA . . .74
SISTEMI DI AUSILIO ALLA GUIDA . .78
SISTEMI DI PROTEZIONE
OCCUPANTI................88
CINTURE DI SICUREZZA........88
SISTEMA SBR (Seat Belt Reminder) .90
PRETENSIONATORI...........92
SISTEMI DI PROTEZIONE PER
BAMBINI..................94
SISTEMA DI PROTEZIONE
SUPPLEMENTARE (SRS) - AIR
BAG ....................107
73

SISTEMI DI
SICUREZZA ATTIVA
Sulla vettura sono presenti i seguenti
dispositivi di sicurezza attiva:
ABS (Anti-lock Braking System);
DTC (Drag Torque Control);
ESC (Electronic Stability Control);
TC (Traction Control);
PBA (Panic Brake Assist);
HHC (Hill Hold Control);
DST (Dynamic Steering Torque);
ERM (Electronic Rollover Mitigation);
TSC (Trailer Sway Control).
Per il funzionamento dei sistemi
consultare quanto descritto in seguito.
SISTEMA ABS (Anti-lock
Braking System)
È un sistema, parte integrante
dell'impianto frenante, che evita il
bloccaggio e conseguentemente lo
slittamento di una o più ruote, con
qualsiasi condizione del fondo stradale
e intensità dell'azione frenante,
garantendo in tal modo il controllo della
vettura anche nelle frenate di
emergenza ed ottimizzando gli spazi di
arresto.
Il sistema interviene in frenata, quando
le ruote sono prossime al bloccaggio,
tipicamente in condizioni di frenate
d'emergenza o in condizioni di bassa
aderenza, dove i bloccaggi possono
essere più frequenti.Il sistema aumenta inoltre la
controllabilità e stabilità della vettura
qualora la frenata avvenga su una
superficie con aderenza differenziata tra
le ruote del lato destro e del lato sinistro
oppure in curva.
Completa l'impianto il sistema EBD
(Electronic Braking Force Distribution),
che consente di ripartire l'azione
frenante fra le ruote anteriori e quelle
posteriori.
Intervento del sistema
L'intervento dell'ABS è rilevabile
attraverso una leggera pulsazione del
pedale freno, accompagnata da
rumorosità: ciò è un comportamento
del tutto normale del sistema in fase di
intervento.
31) 32) 33) 34) 35) 36) 37)
SISTEMA DTC (Drag
Torque Control)
Il Sistema DTC (Drag Torque Control)
previene il possibile bloccaggio delle
ruote motrici che potrebbe verificarsi nel
caso, ad esempio, di rilascio improvviso
del pedale acceleratore oppure di
brusca scalata di marcia effettuate in
condizioni di bassa aderenza. In tali
condizioni l’effetto frenante del motore
potrebbe causare lo slittamento delle
ruote motrici e la conseguente perdita
di stabilita della vettura. In questesituazioni il sistema DTC interviene
ridando coppia al motore al fine di
conservare la stabilita ed aumentare la
sicurezza della vettura.
SISTEMA ESC
(Electronic Stability
Control)
Il sistema ESC migliora il controllo
direzionale e la stabilità della vettura
sotto diverse condizioni di guida.
Il sistema ESC corregge il sottosterzo e
il sovrasterzo della vettura, ripartendo la
frenata sulle ruote in modo appropriato.
Inoltre anche la coppia erogata dal
motore può essere ridotta in modo tale
da mantenere il controllo della vettura.
Il sistema ESC utilizza i sensori installati
su vettura per interpretare la traiettoria
che il guidatore intende seguire e la
confronta con quella reale della vettura.
Quando la traiettoria desiderata e quella
reale si discostano, il sistema ESC
interviene contrastando il sottosterzo o
il sovrasterzo della vettura.
Sovrasterzo: si verifica quando la
vettura sta girando più del dovuto
rispetto all'angolo volante impostato.
Sottosterzo: si verifica quando la
vettura sta girando meno del dovuto
rispetto all'angolo voltante impostato.
Intervento del sistema
L'intervento del sistema è segnalato dal
lampeggio della spia
sul quadro
74
SICUREZZA

strumenti, per informare il guidatore che
la vettura è in condizioni critiche di
stabilità ed aderenza.
38) 39) 40) 41) 42)
SISTEMA TC
(Traction Control)
Il sistema interviene automaticamente in
caso di slittamento, di perdita di
aderenza su fondo bagnato
(aquaplaning), accelerazione su fondi
sdrucciolevoli, innevati o ghiacciati, ecc.
di una o più ruote motrici. In funzione
delle condizioni di slittamento vengono
attivate due differenti logiche di
controllo:
se lo slittamento interessa entrambe
le ruote motrici, il sistema interviene
riducendo la potenza trasmessa dal
motore;
se lo slittamento interessa solo una
delle ruote motrici, si attiva la funzione
BLD (Brake Limited Differential)
andando a frenare automaticamente la
ruota che slitta (viene simulato il
comportamento di un differenziale
autobloccante). Questo provocherà un
aumento di trasferimento di coppia
motore alla ruota che non sta slittando.
Questa funzione rimane attiva anche nel
caso in cui si selezionino le modalità
"Sistemi parzialmente disabilitati" e
"Sistemi disabilitati" (vedere quanto
descritto nelle pagine seguenti).Intervento del sistema
L'intervento del sistema è segnalato dal
lampeggio della spia
sul quadro
strumenti, per informare il guidatore che
la vettura è in condizioni critiche di
stabilità ed aderenza.
43) 44) 45) 46) 47)
SISTEMA PBA
(Panic Brake Assist)
Il sistema PBA è progettato per
ottimizzare la capacità frenante della
vettura durante una frenata di
emergenza.
Il sistema riconosce la frenata
d'emergenza monitorando la velocità e
la forza con cui viene premuto il pedale
freno e di conseguenza applica la
pressione ottimale ai freni. Questo può
aiutare a ridurre gli spazi di frenata: il
sistema PBA va quindi a completare il
sistema ABS.
La massima assistenza del sistema
PBA si ottiene premendo molto
velocemente il pedale del freno. Inoltre,
per ottenere la massima funzionalità del
sistema, è necessario premere
continuativamente il pedale del freno
durante la frenata, evitando di premere
a intermittenza sullo stesso. Non ridurre
la pressione sul pedale del freno fin
quando la frenata non è più necessaria.Il sistema PBA si disattiva quando il
pedale del freno viene rilasciato.
48) 49) 50)
SISTEMA HSA
(Hill Start Assist)
È parte integrante del sistema ESC e
agevola la partenza in salita attivandosi
automaticamente nei seguenti casi:
in salita: vettura ferma su strada con
pendenza maggiore del 5%, motore
avviato, freno premuto e cambio in folle
o marcia inserita diversa dalla
retromarcia;
in discesa: vettura ferma su strada
con pendenza maggiore del 5%,
motore avviato, freno premuto e
retromarcia inserita.
In fase di spunto la centralina del
sistema ESC mantiene la pressione
frenante sulle ruote fino al
raggiungimento dalla coppia motore
necessaria alla partenza, o comunque
per un tempo massimo di 2 secondi,
consentendo di spostare agevolmente il
piede destro dal pedale del freno
all'acceleratore.
Trascorsi i 2 secondi, senza che sia
stata effettuata la partenza, il sistema si
disattiva automaticamente rilasciando
gradualmente la pressione frenante.
Durante questa fase di rilascio è
possibile percepire un tipico rumore di
75

sgancio meccanico dei freni, che indica
l'imminente movimento della vettura.
51) 52)
SISTEMA DST (Dynamic
Steering Torque)
La funzionalità DST sfrutta l'integrazione
del sistema ESC con il servosterzo
elettrico per incrementare il livello di
sicurezza dell'intera vettura.
In situazioni critiche (frenata su fondi a
differente aderenza) il sistema ESC,
mediante la funzione DST, comanda
allo sterzo l'attuazione di un contributo
addizionale di coppia sul volante volto a
suggerire al guidatore la manovra più
corretta.
L'azione coordinata dei freni e dello
sterzo aumenta la sensazione di
sicurezza e di controllo della vettura.
53)
SISTEMA ERM
(Electronic Rollover
Mitigation)
Il sistema monitora la tendenza al
sollevamento delle ruote dal suolo in
caso in cui il guidatore esegua manovre
estreme quali un repentino evitamento
di un ostacolo, soprattutto in condizioni
stradali non ottimali.
Se si verificano tali condizioni il sistema,
intervenendo sui freni e sulla potenza
motore, limita la possibilità che le ruotesi sollevino dal suolo. Non è tuttavia
possibile evitare la tendenza al
ribaltamento della vettura se il
fenomeno è dovuto a cause quali la
guida su elevate pendenze laterali,
l'urto contro oggetti o altre vetture.
54)
SISTEMA TSC (Trailer
Sway Control)
Il sistema impiega una serie di sensori
ubicati sulla vettura per individuare un
eccessivo sbandamento del rimorchio e
prendere le precauzioni necessarie per
arrestarlo.
Per controbilanciare l'effetto dello
sbandamento del rimorchio, il sistema
può ridurre la potenza del motore e
intervenire sulle ruote interessate. Il
sistema TSC si attiva automaticamente
una volta rilevato lo sbandamento
eccessivo del rimorchio.
Intervento del sistema
Quando il sistema è attivo, sul quadro
strumenti lampeggia la spia
,la
potenza del motore si riduce e si può
avvertire una frenata sulle singole ruote,
conseguente al tentativo di arrestare la
sbandata del rimorchio.
55) 56)
ATTENZIONE
31)Quando l'ABS interviene, e si
avvertono le pulsazioni sul pedale del freno,
non alleggerire la pressione, ma mantenere
il pedale ben premuto senza timore; così si
otterrà uno spazio di frenata ottimale,
compatibilmente con le condizioni del
fondo stradale.
32)Per avere la massima efficienza
dell'impianto frenante è necessario un
periodo di assestamento di circa 500 km:
durante questo periodo è opportuno non
effettuare frenate troppo brusche, ripetute
e prolungate.
33)Se l'ABS interviene, è segno che si sta
raggiungendo il limite di aderenza tra
pneumatici e fondo stradale: occorre
rallentare per adeguare la marcia
all'aderenza disponibile.
34)Il sistema ABS non può controvertire le
leggi naturali della fisica, e non può
incrementare l'aderenza ottenibile dalle
condizioni della strada.
35)Il sistema ABS non può evitare
incidenti, compresi quelli dovuti a velocità
eccessiva in curva, guida su superfici a
bassa aderenza o aquaplaning.
36)Le capacità del sistema ABS non
devono mai essere provate in modo
irresponsabile e pericoloso tale da
compromettere la sicurezza propria e degli
altri.
37)Per il corretto funzionamento del
sistema ABS è indispensabile che gli
pneumatici siano della stessa marca e dello
stesso tipo su tutte le ruote, in perfette
condizioni e soprattutto del tipo e delle
dimensioni prescritte.
76
SICUREZZA

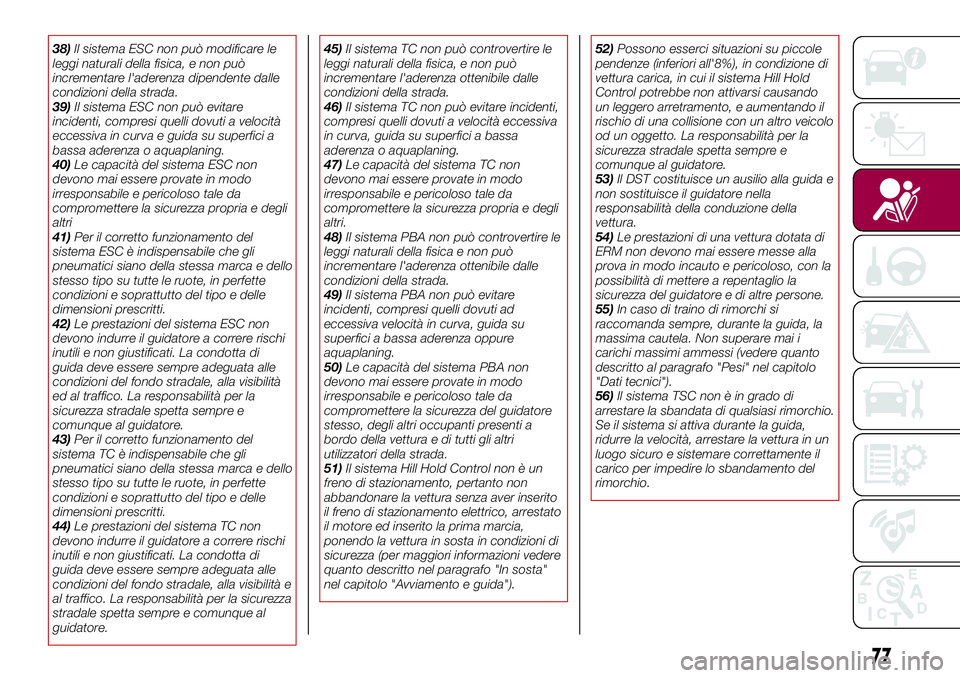

38)ll sistema ESC non può modificare le
leggi naturali della fisica, e non può
incrementare l'aderenza dipendente dalle
condizioni della strada.
39)Il sistema ESC non può evitare
incidenti, compresi quelli dovuti a velocità
eccessiva in curva e guida su superfici a
bassa aderenza o aquaplaning.
40)Le capacità del sistema ESC non
devono mai essere provate in modo
irresponsabile e pericoloso tale da
compromettere la sicurezza propria e degli
altri
41)Per il corretto funzionamento del
sistema ESC è indispensabile che gli
pneumatici siano della stessa marca e dello
stesso tipo su tutte le ruote, in perfette
condizioni e soprattutto del tipo e delle
dimensioni prescritti.
42)Le prestazioni del sistema ESC non
devono indurre il guidatore a correre rischi
inutili e non giustificati. La condotta di
guida deve essere sempre adeguata alle
condizioni del fondo stradale, alla visibilità
ed al traffico. La responsabilità per la
sicurezza stradale spetta sempre e
comunque al guidatore.
43)Per il corretto funzionamento del
sistema TC è indispensabile che gli
pneumatici siano della stessa marca e dello
stesso tipo su tutte le ruote, in perfette
condizioni e soprattutto del tipo e delle
dimensioni prescritti.
44)Le prestazioni del sistema TC non
devono indurre il guidatore a correre rischi
inutili e non giustificati. La condotta di
guida deve essere sempre adeguata alle
condizioni del fondo stradale, alla visibilità e
al traffico. La responsabilità per la sicurezza
stradale spetta sempre e comunque al
guidatore.45)Il sistema TC non può controvertire le
leggi naturali della fisica, e non può
incrementare l'aderenza ottenibile dalle
condizioni della strada.
46)Il sistema TC non può evitare incidenti,
compresi quelli dovuti a velocità eccessiva
in curva, guida su superfici a bassa
aderenza o aquaplaning.
47)Le capacità del sistema TC non
devono mai essere provate in modo
irresponsabile e pericoloso tale da
compromettere la sicurezza propria e degli
altri.
48)Il sistema PBA non può controvertire le
leggi naturali della fisica e non può
incrementare l'aderenza ottenibile dalle
condizioni della strada.
49)Il sistema PBA non può evitare
incidenti, compresi quelli dovuti ad
eccessiva velocità in curva, guida su
superfici a bassa aderenza oppure
aquaplaning.
50)Le capacità del sistema PBA non
devono mai essere provate in modo
irresponsabile e pericoloso tale da
compromettere la sicurezza del guidatore
stesso, degli altri occupanti presenti a
bordo della vettura e di tutti gli altri
utilizzatori della strada.
51)Il sistema Hill Hold Control non è un
freno di stazionamento, pertanto non
abbandonare la vettura senza aver inserito
il freno di stazionamento elettrico, arrestato
il motore ed inserito la prima marcia,
ponendo la vettura in sosta in condizioni di
sicurezza (per maggiori informazioni vedere
quanto descritto nel paragrafo "In sosta"
nel capitolo "Avviamento e guida").52)Possono esserci situazioni su piccole
pendenze (inferiori all'8%), in condizione di
vettura carica, in cui il sistema Hill Hold
Control potrebbe non attivarsi causando
un leggero arretramento, e aumentando il
rischio di una collisione con un altro veicolo
od un oggetto. La responsabilità per la
sicurezza stradale spetta sempre e
comunque al guidatore.
53)Il DST costituisce un ausilio alla guida e
non sostituisce il guidatore nella
responsabilità della conduzione della
vettura.
54)Le prestazioni di una vettura dotata di
ERM non devono mai essere messe alla
prova in modo incauto e pericoloso, con la
possibilità di mettere a repentaglio la
sicurezza del guidatore e di altre persone.
55)In caso di traino di rimorchi si
raccomanda sempre, durante la guida, la
massima cautela. Non superare mai i
carichi massimi ammessi (vedere quanto
descritto al paragrafo "Pesi" nel capitolo
"Dati tecnici").
56)Il sistema TSC non è in grado di
arrestare la sbandata di qualsiasi rimorchio.
Se il sistema si attiva durante la guida,
ridurre la velocità, arrestare la vettura in un
luogo sicuro e sistemare correttamente il
carico per impedire lo sbandamento del
rimorchio.
77

SISTEMI DI AUSILIO
ALLA GUIDA
Sulla vettura possono essere presenti i
seguenti sistemi di ausilio alla guida:
BSA (Blind Spot Assist);
FBC (Full Brake Control);
iTPMS (indirect Tyre Pressure
Monitoring System).
Per il funzionamento dei sistemi
consultare quanto descritto alle pagine
seguenti.
SISTEMA BSM (Blind-
spot Monitoring)
La vettura può essere dotata del
sistema BSA (Blind Spot Assist) per il
monitoraggio dei punti ciechi. Il sistema
BSA utilizza due sensori radar, ubicati
nel paraurti posteriore (uno per lato -
vedere fig. 57 ), per rilevare la presenza
di veicoli (automobili, camion,
motociclette, ecc.) nei punti ciechi dalla
zona posteriore laterale della vettura.Il sistema avverte il guidatore della
presenza di veicoli nelle zone di
rilevamento mediante l'accensione, dal
lato corrispondente, della spia ubicata
sullo specchio retrovisore esterno
fig. 58, unitamente ad una segnalazione
acustica.
All'avviamento della vettura la spia si
accende per segnalare al guidatore che
il sistema è attivo.
Sensori
I sensori si attivano quando viene
inserita una qualsiasi marcia avanti con
velocità superiore a 10 km/h circa
oppure quando viene inserita la
retromarcia.
I sensori vengono temporaneamente
disattivati con vettura ferma e leva del
57F1B0093C
58F1B0094C
78
SICUREZZA
