FIAT 500X 2017 Manual de Empleo y Cuidado (in Spanish)

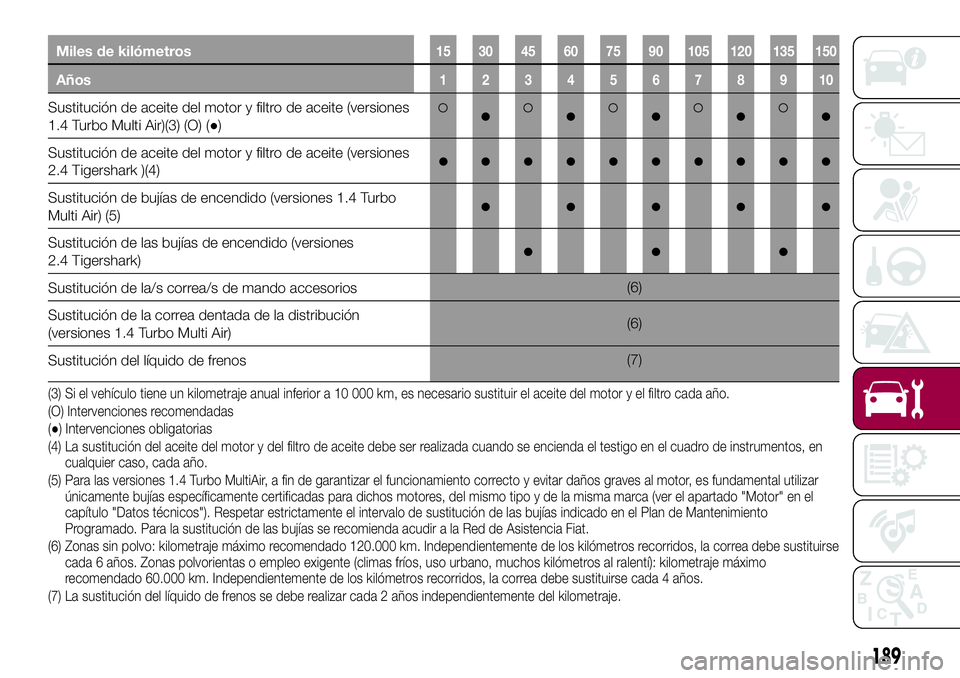

Miles de kilómetros15 30 45 60 75 90 105 120 135 150
Años12345678910
Sustitución de aceite del motor y filtro de aceite (versiones
1.4 Turbo Multi Air)(3) (O) (●)●●●●●
Sustitución de aceite del motor y filtro de aceite (versiones
2.4 Tigershark )(4)●●●●●●●●●●
Sustitución de bujías de encendido (versiones 1.4 Turbo
Multi Air) (5)●●●●●
Sustitución de las bujías de encendido (versiones
2.4 Tigershark)●●●
Sustitución de la/s correa/s de mando accesorios(6)
Sustitución de la correa dentada de la distribución
(versiones 1.4 Turbo Multi Air)(6)
Sustitución del líquido de frenos(7)
(3) Si el vehículo tiene un kilometraje anual inferior a 10 000 km, es necesario sustituir el aceite del motor y el filtro cada año.
(O) Intervenciones recomendadas
(●) Intervenciones obligatorias
(4) La sustitución del aceite del motor y del filtro de aceite debe ser realizada cuando se encienda el testigo en el cuadro de instrumentos, en
cualquier caso, cada año.
(5) Para las versiones 1.4 Turbo MultiAir, a fin de garantizar el funcionamiento correcto y evitar daños graves al motor, es fundamental utilizar
únicamente bujías específicamente certificadas para dichos motores, del mismo tipo y de la misma marca (ver el apartado "Motor" en el
capítulo "Datos técnicos"). Respetar estrictamente el intervalo de sustitución de las bujías indicado en el Plan de Mantenimiento
Programado. Para la sustitución de las bujías se recomienda acudir a la Red de Asistencia Fiat.
(6) Zonas sin polvo: kilometraje máximo recomendado 120.000 km. Independientemente de los kilómetros recorridos, la correa debe sustituirse
cada 6 años. Zonas polvorientas o empleo exigente (climas fríos, uso urbano, muchos kilómetros al ralentí): kilometraje máximo
recomendado 60.000 km. Independientemente de los kilómetros recorridos, la correa debe sustituirse cada 4 años.
(7) La sustitución del líquido de frenos se debe realizar cada 2 años independientemente del kilometraje.
189

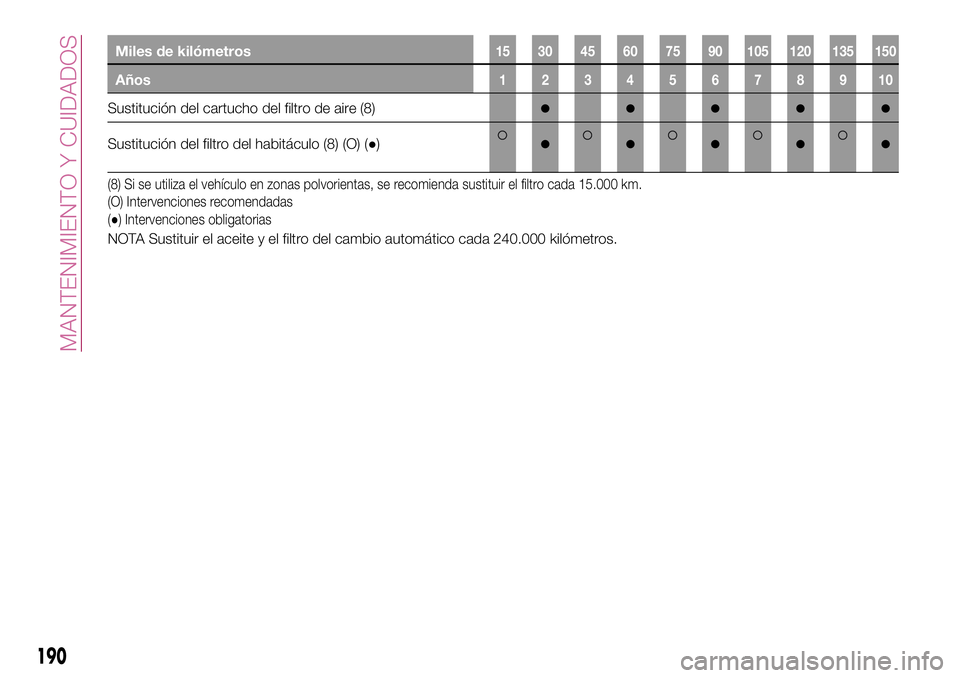

Miles de kilómetros15 30 45 60 75 90 105 120 135 150
Años12345678910
Sustitución del cartucho del filtro de aire (8)●●●●●
Sustitución del filtro del habitáculo (8) (O) (●)●●●●●
(8) Si se utiliza el vehículo en zonas polvorientas, se recomienda sustituir el filtro cada 15.000 km.
(O) Intervenciones recomendadas
(●) Intervenciones obligatorias
NOTA Sustituir el aceite y el filtro del cambio automático cada 240.000 kilómetros.
190
MANTENIMIENTO Y CUIDADOS

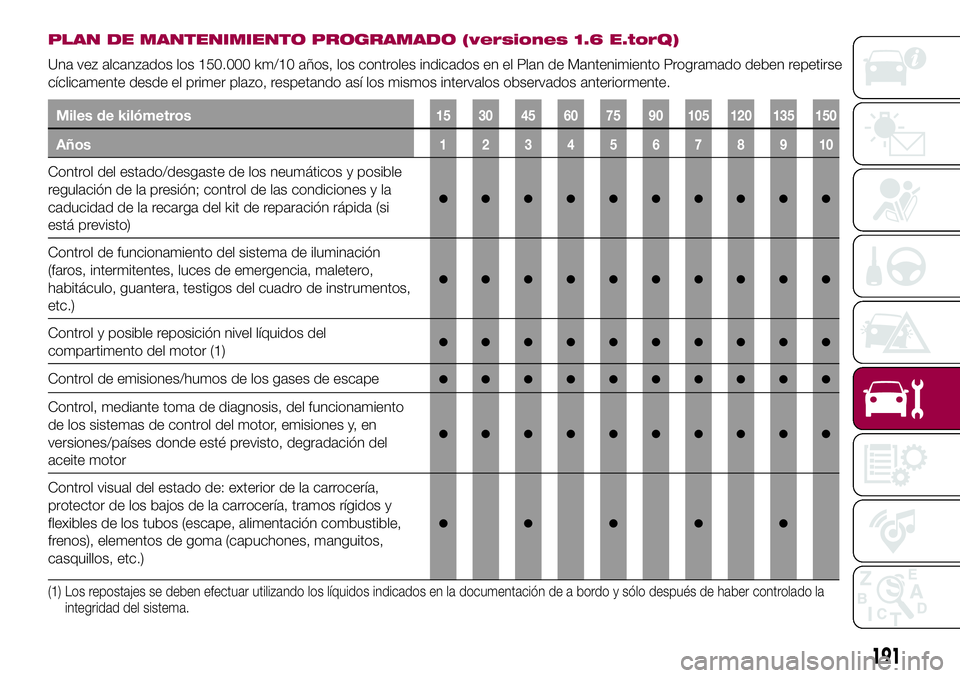

PLAN DE MANTENIMIENTO PROGRAMADO (versiones 1.6 E.torQ)
Una vez alcanzados los 150.000 km/10 años, los controles indicados en el Plan de Mantenimiento Programado deben repetirse
cíclicamente desde el primer plazo, respetando así los mismos intervalos observados anteriormente.
Miles de kilómetros15 30 45 60 75 90 105 120 135 150
Años12345678910
Control del estado/desgaste de los neumáticos y posible
regulación de la presión; control de las condiciones y la
caducidad de la recarga del kit de reparación rápida (si
está previsto)
●●●●●●●●●●
Control de funcionamiento del sistema de iluminación
(faros, intermitentes, luces de emergencia, maletero,
habitáculo, guantera, testigos del cuadro de instrumentos,
etc.)
●●●●●●●●●●
Control y posible reposición nivel líquidos del
compartimento del motor (1)●●●●●●●●●●
Control de emisiones/humos de los gases de escape●●●●●●●●●●
Control, mediante toma de diagnosis, del funcionamiento
de los sistemas de control del motor, emisiones y, en
versiones/países donde esté previsto, degradación del
aceite motor
●●●●●●●●●●
Control visual del estado de: exterior de la carrocería,
protector de los bajos de la carrocería, tramos rígidos y
flexibles de los tubos (escape, alimentación combustible,
frenos), elementos de goma (capuchones, manguitos,
casquillos, etc.)
●●●●●
(1) Los repostajes se deben efectuar utilizando los líquidos indicados en la documentación de a bordo y sólo después de haber controlado la
integridad del sistema.
191

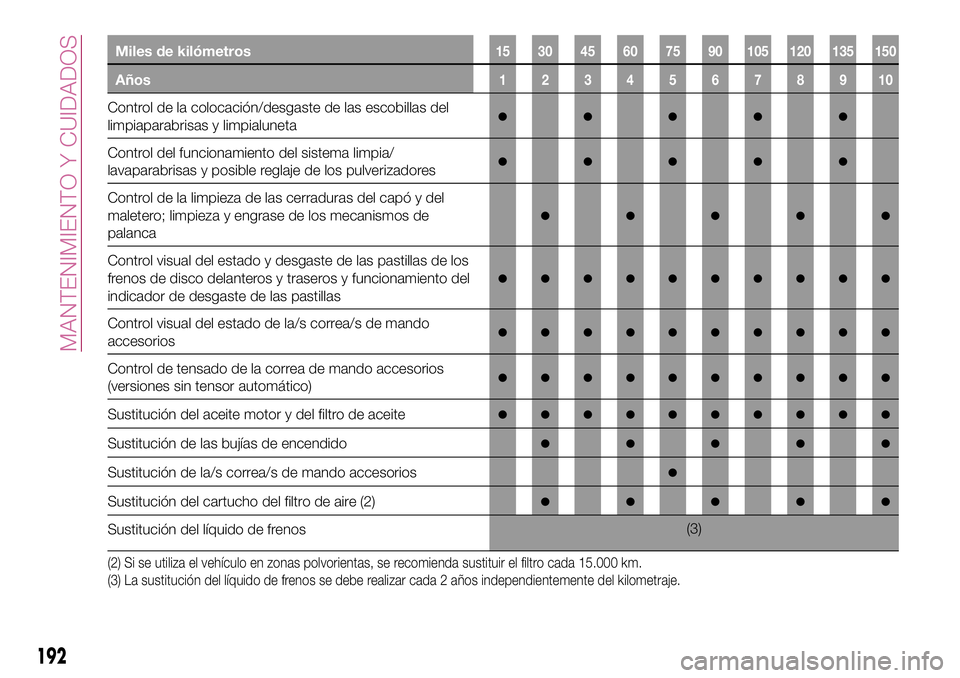

Miles de kilómetros15 30 45 60 75 90 105 120 135 150
Años12345678910
Control de la colocación/desgaste de las escobillas del
limpiaparabrisas y limpialuneta●●●●●
Control del funcionamiento del sistema limpia/
lavaparabrisas y posible reglaje de los pulverizadores●●●●●
Control de la limpieza de las cerraduras del capó y del
maletero; limpieza y engrase de los mecanismos de
palanca
●●●●●
Control visual del estado y desgaste de las pastillas de los
frenos de disco delanteros y traseros y funcionamiento del
indicador de desgaste de las pastillas
●●●●●●●●●●
Control visual del estado de la/s correa/s de mando
accesorios●●●●●●●●●●
Control de tensado de la correa de mando accesorios
(versiones sin tensor automático)●●●●●●●●●●
Sustitución del aceite motor y del filtro de aceite●●●●●●●●●●
Sustitución de las bujías de encendido●●●●●
Sustitución de la/s correa/s de mando accesorios●
Sustitución del cartucho del filtro de aire (2)●●●●●
Sustitución del líquido de frenos(3)
(2) Si se utiliza el vehículo en zonas polvorientas, se recomienda sustituir el filtro cada 15.000 km.
(3) La sustitución del líquido de frenos se debe realizar cada 2 años independientemente del kilometraje.
192
MANTENIMIENTO Y CUIDADOS

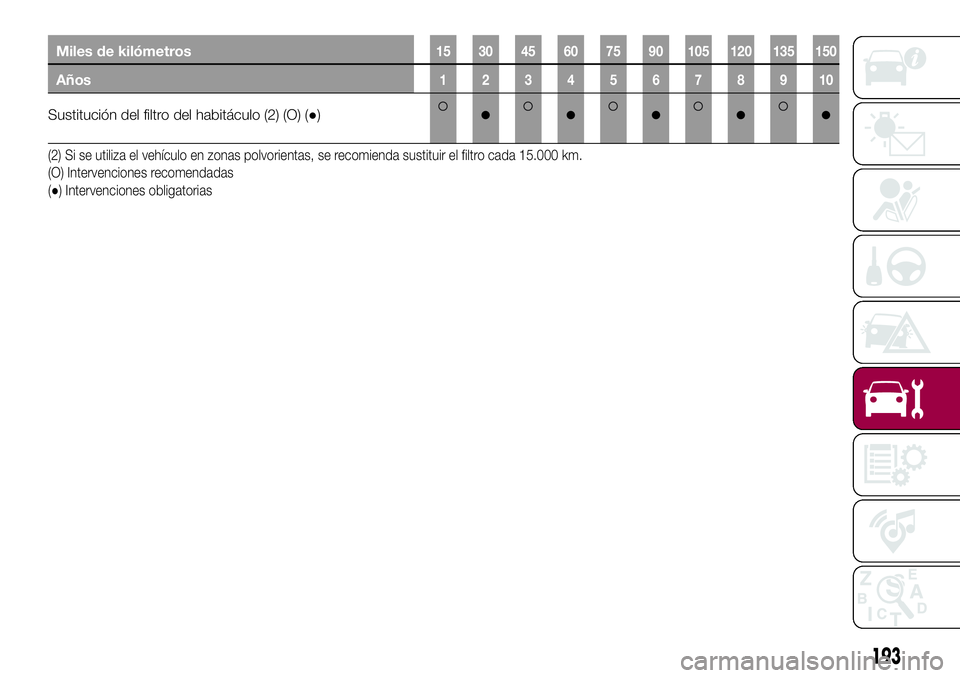

Miles de kilómetros15 30 45 60 75 90 105 120 135 150
Años12345678910
Sustitución del filtro del habitáculo (2) (O) (●)●●●●●
(2) Si se utiliza el vehículo en zonas polvorientas, se recomienda sustituir el filtro cada 15.000 km.
(O) Intervenciones recomendadas
(●) Intervenciones obligatorias
193

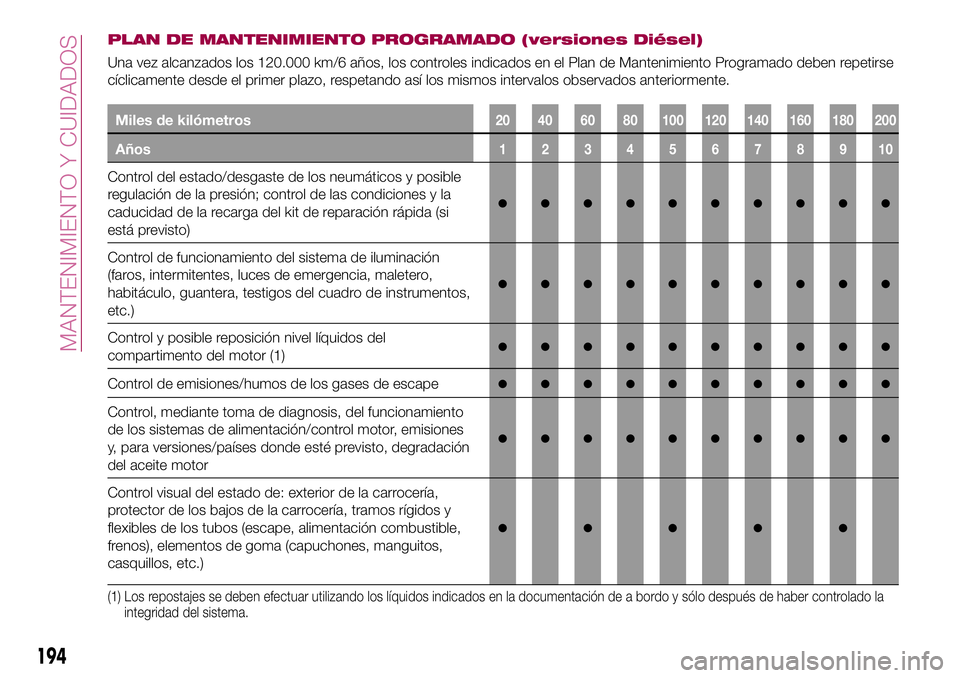

PLAN DE MANTENIMIENTO PROGRAMADO (versiones Diésel)
Una vez alcanzados los 120.000 km/6 años, los controles indicados en el Plan de Mantenimiento Programado deben repetirse
cíclicamente desde el primer plazo, respetando así los mismos intervalos observados anteriormente.
Miles de kilómetros20 40 60 80 100 120 140 160 180 200
Años12345678910
Control del estado/desgaste de los neumáticos y posible
regulación de la presión; control de las condiciones y la
caducidad de la recarga del kit de reparación rápida (si
está previsto)
●●●●●●●●●●
Control de funcionamiento del sistema de iluminación
(faros, intermitentes, luces de emergencia, maletero,
habitáculo, guantera, testigos del cuadro de instrumentos,
etc.)
●●●●●●●●●●
Control y posible reposición nivel líquidos del
compartimento del motor (1)●●●●●●●●●●
Control de emisiones/humos de los gases de escape●●●●●●●●●●
Control, mediante toma de diagnosis, del funcionamiento
de los sistemas de alimentación/control motor, emisiones
y, para versiones/países donde esté previsto, degradación
del aceite motor
●●●●●●●●●●
Control visual del estado de: exterior de la carrocería,
protector de los bajos de la carrocería, tramos rígidos y
flexibles de los tubos (escape, alimentación combustible,
frenos), elementos de goma (capuchones, manguitos,
casquillos, etc.)
●●●●●
(1) Los repostajes se deben efectuar utilizando los líquidos indicados en la documentación de a bordo y sólo después de haber controlado la
integridad del sistema.
194
MANTENIMIENTO Y CUIDADOS

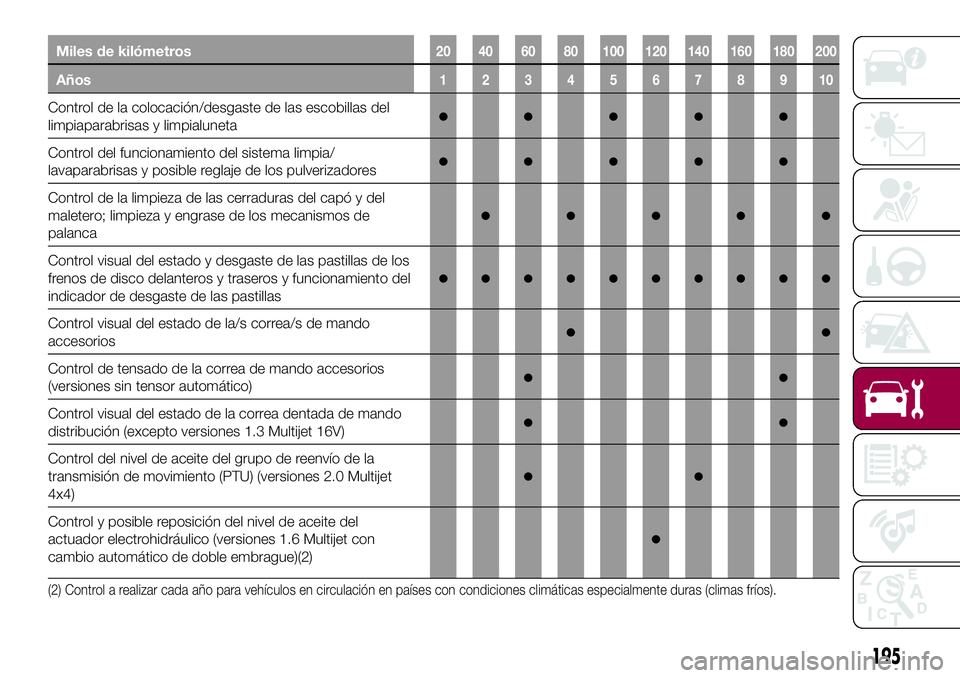

Miles de kilómetros20 40 60 80 100 120 140 160 180 200
Años12345678910
Control de la colocación/desgaste de las escobillas del
limpiaparabrisas y limpialuneta●●●●●
Control del funcionamiento del sistema limpia/
lavaparabrisas y posible reglaje de los pulverizadores●●●●●
Control de la limpieza de las cerraduras del capó y del
maletero; limpieza y engrase de los mecanismos de
palanca
●●●●●
Control visual del estado y desgaste de las pastillas de los
frenos de disco delanteros y traseros y funcionamiento del
indicador de desgaste de las pastillas
●●●●●●●●●●
Control visual del estado de la/s correa/s de mando
accesorios●●
Control de tensado de la correa de mando accesorios
(versiones sin tensor automático)●●
Control visual del estado de la correa dentada de mando
distribución (excepto versiones 1.3 Multijet 16V)●●
Control del nivel de aceite del grupo de reenvío de la
transmisión de movimiento (PTU) (versiones 2.0 Multijet
4x4)
●●
Control y posible reposición del nivel de aceite del
actuador electrohidráulico (versiones 1.6 Multijet con
cambio automático de doble embrague)(2)
●
(2) Control a realizar cada año para vehículos en circulación en países con condiciones climáticas especialmente duras (climas fríos).
195

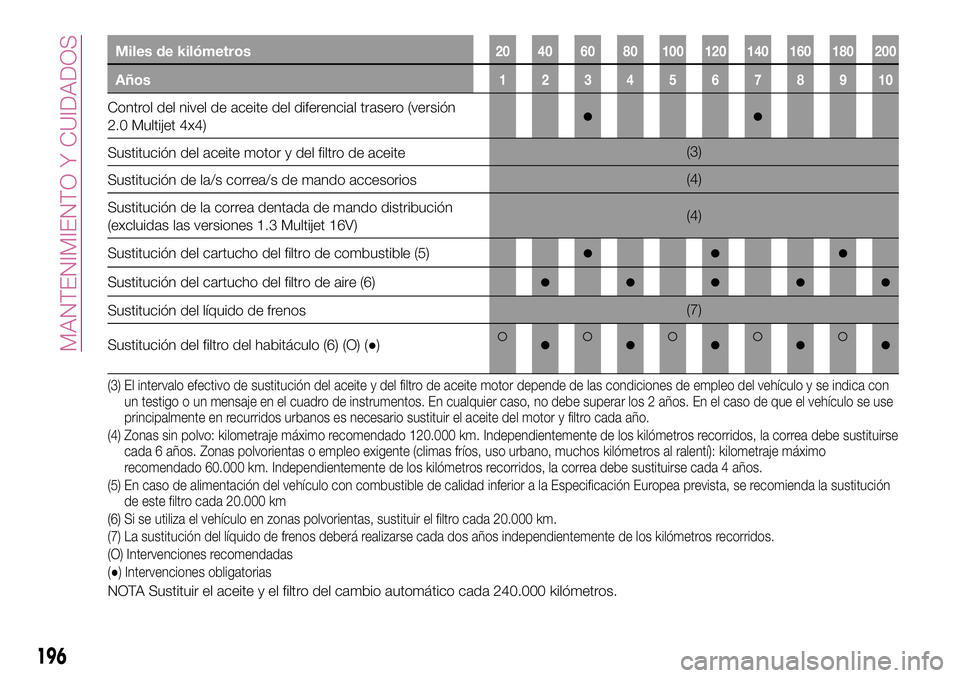

Miles de kilómetros20 40 60 80 100 120 140 160 180 200
Años12345678910
Control del nivel de aceite del diferencial trasero (versión
2.0 Multijet 4x4)●●
Sustitución del aceite motor y del filtro de aceite(3)
Sustitución de la/s correa/s de mando accesorios(4)
Sustitución de la correa dentada de mando distribución
(excluidas las versiones 1.3 Multijet 16V)(4)
Sustitución del cartucho del filtro de combustible (5)
●●●
Sustitución del cartucho del filtro de aire (6)●●●●●
Sustitución del líquido de frenos(7)
Sustitución del filtro del habitáculo (6) (O) (●)
●●●●●
(3) El intervalo efectivo de sustitución del aceite y del filtro de aceite motor depende de las condiciones de empleo del vehículo y se indica con
un testigo o un mensaje en el cuadro de instrumentos. En cualquier caso, no debe superar los 2 años. En el caso de que el vehículo se use
principalmente en recurridos urbanos es necesario sustituir el aceite del motor y filtro cada año.
(4) Zonas sin polvo: kilometraje máximo recomendado 120.000 km. Independientemente de los kilómetros recorridos, la correa debe sustituirse
cada 6 años. Zonas polvorientas o empleo exigente (climas fríos, uso urbano, muchos kilómetros al ralentí): kilometraje máximo
recomendado 60.000 km. Independientemente de los kilómetros recorridos, la correa debe sustituirse cada 4 años.
(5) En caso de alimentación del vehículo con combustible de calidad inferior a la Especificación Europea prevista, se recomienda la sustitución
de este filtro cada 20.000 km
(6) Si se utiliza el vehículo en zonas polvorientas, sustituir el filtro cada 20.000 km.
(7) La sustitución del líquido de frenos deberá realizarse cada dos años independientemente de los kilómetros recorridos.
(O) Intervenciones recomendadas
(●) Intervenciones obligatorias
NOTA Sustituir el aceite y el filtro del cambio automático cada 240.000 kilómetros.
196
MANTENIMIENTO Y CUIDADOS

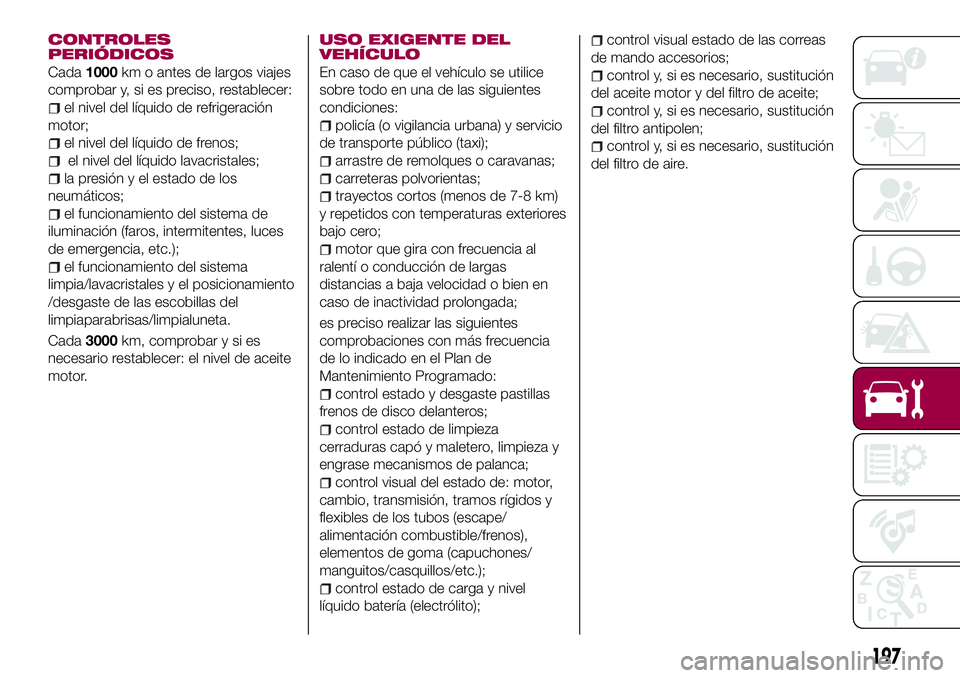

CONTROLES
PERIÓDICOS
Cada1000km o antes de largos viajes
comprobar y, si es preciso, restablecer:
el nivel del líquido de refrigeración
motor;
el nivel del líquido de frenos;
el nivel del líquido lavacristales;
la presión y el estado de los
neumáticos;
el funcionamiento del sistema de
iluminación (faros, intermitentes, luces
de emergencia, etc.);
el funcionamiento del sistema
limpia/lavacristales y el posicionamiento
/desgaste de las escobillas del
limpiaparabrisas/limpialuneta.
Cada3000km, comprobar y si es
necesario restablecer: el nivel de aceite
motor.
USO EXIGENTE DEL
VEHÍCULO
En caso de que el vehículo se utilice
sobre todo en una de las siguientes
condiciones:
policía (o vigilancia urbana) y servicio
de transporte público (taxi);
arrastre de remolques o caravanas;
carreteras polvorientas;
trayectos cortos (menos de 7-8 km)
y repetidos con temperaturas exteriores
bajo cero;
motor que gira con frecuencia al
ralentí o conducción de largas
distancias a baja velocidad o bien en
caso de inactividad prolongada;
es preciso realizar las siguientes
comprobaciones con más frecuencia
de lo indicado en el Plan de
Mantenimiento Programado:
control estado y desgaste pastillas
frenos de disco delanteros;
control estado de limpieza
cerraduras capó y maletero, limpieza y
engrase mecanismos de palanca;
control visual del estado de: motor,
cambio, transmisión, tramos rígidos y
flexibles de los tubos (escape/
alimentación combustible/frenos),
elementos de goma (capuchones/
manguitos/casquillos/etc.);
control estado de carga y nivel
líquido batería (electrólito);
control visual estado de las correas
de mando accesorios;
control y, si es necesario, sustitución
del aceite motor y del filtro de aceite;
control y, si es necesario, sustitución
del filtro antipolen;
control y, si es necesario, sustitución
del filtro de aire.
197

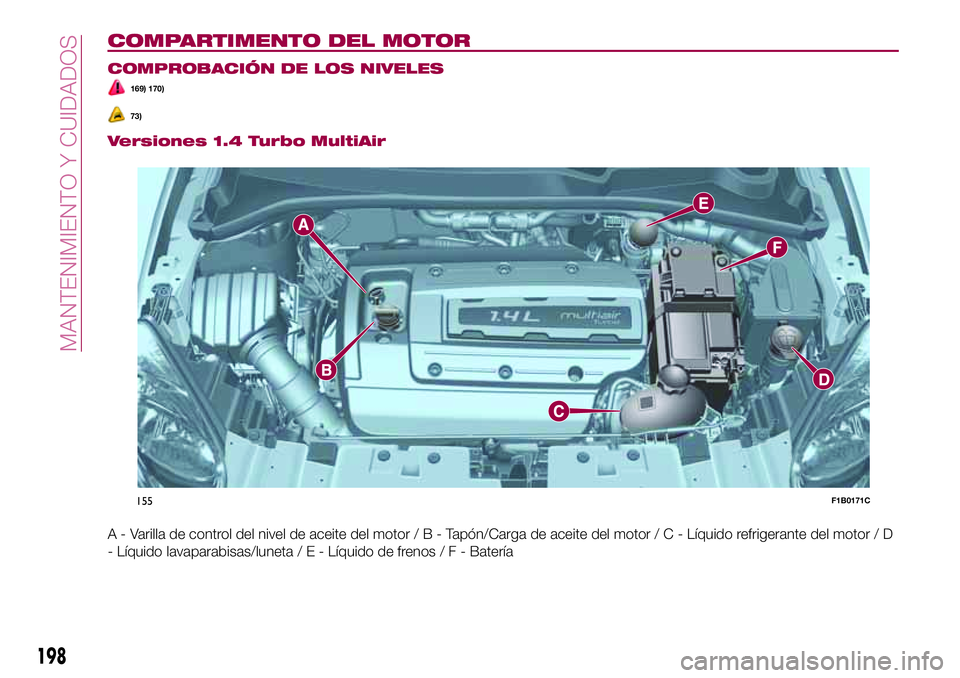

COMPARTIMENTO DEL MOTOR
COMPROBACIÓN DE LOS NIVELES
169) 170)
73)
Versiones 1.4 Turbo MultiAir
A - Varilla de control del nivel de aceite del motor/B-Tapón/Carga de aceite del motor / C - Líquido refrigerante del motor / D
- Líquido lavaparabisas/luneta/E-Líquido de frenos/F-Batería
155F1B0171C
