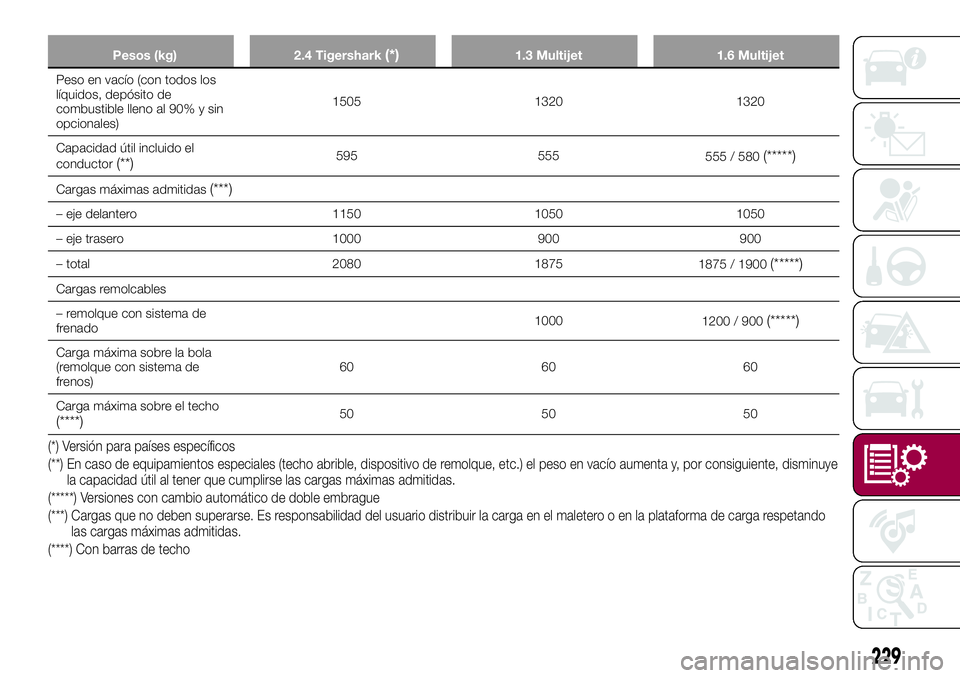

Pesos (kg) 2.4 Tigershark(*)1.3 Multijet 1.6 Multijet
Peso en vacío (con todos los
líquidos, depósito de
combustible lleno al 90% y sin
opcionales)1505 1320 1320
Capacidad útil incluido el
conductor
(**)595 555
555 / 580(*****)
Cargas máximas admitidas(***)
– eje delantero 1150 1050 1050
– eje trasero 1000 900 900
– total 2080 1875
1875 / 1900
(*****)
Cargas remolcables
– remolque con sistema de
frenado1000
1200 / 900
(*****)
Carga máxima sobre la bola
(remolque con sistema de
frenos)60 60 60
Carga máxima sobre el techo
(****)50 50 50
(*) Versión para países específicos
(**) En caso de equipamientos especiales (techo abrible, dispositivo de remolque, etc.) el peso en vacío aumenta y, por consiguiente, disminuye
la capacidad útil al tener que cumplirse las cargas máximas admitidas.
(*****) Versiones con cambio automático de doble embrague
(***) Cargas que no deben superarse. Es responsabilidad del usuario distribuir la carga en el maletero o en la plataforma de carga respetando
las cargas máximas admitidas.
(****) Con barras de techo
229

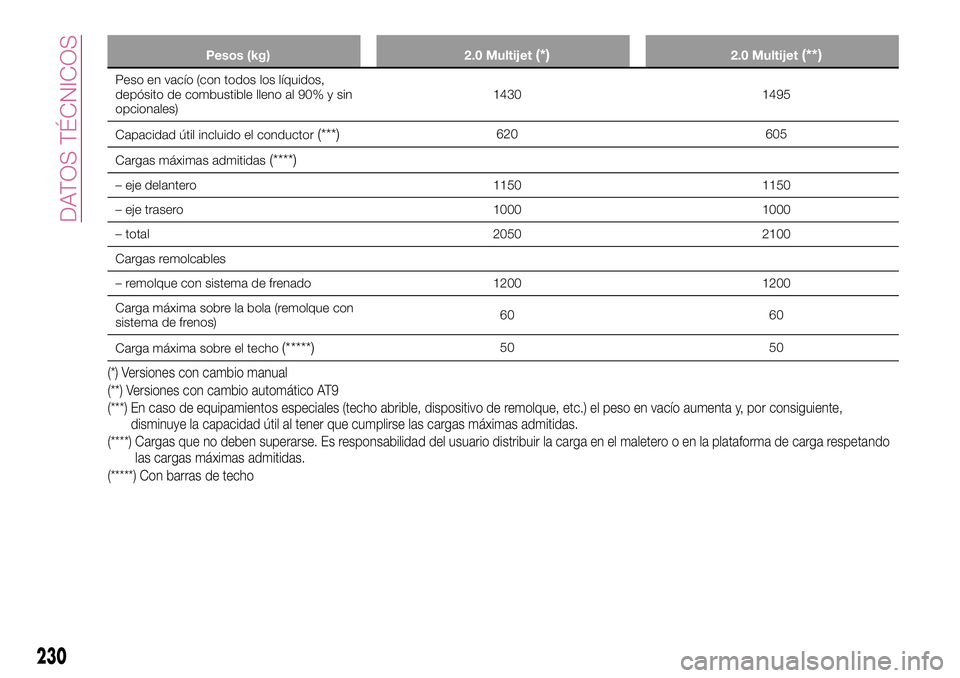

Pesos (kg) 2.0 Multijet(*)2.0 Multijet(**)
Peso en vacío (con todos los líquidos,
depósito de combustible lleno al 90% y sin
opcionales)1430 1495
Capacidad útil incluido el conductor
(***)620 605
Cargas máximas admitidas
(****)
– eje delantero 1150 1150
– eje trasero 1000 1000
– total 2050 2100
Cargas remolcables
– remolque con sistema de frenado 1200 1200
Carga máxima sobre la bola (remolque con
sistema de frenos)60 60
Carga máxima sobre el techo
(*****)50 50
(*) Versiones con cambio manual
(**) Versiones con cambio automático AT9
(***) En caso de equipamientos especiales (techo abrible, dispositivo de remolque, etc.) el peso en vacío aumenta y, por consiguiente,
disminuye la capacidad útil al tener que cumplirse las cargas máximas admitidas.
(****) Cargas que no deben superarse. Es responsabilidad del usuario distribuir la carga en el maletero o en la plataforma de carga respetando
las cargas máximas admitidas.
(*****) Con barras de techo
230
DATOS TÉCNICOS

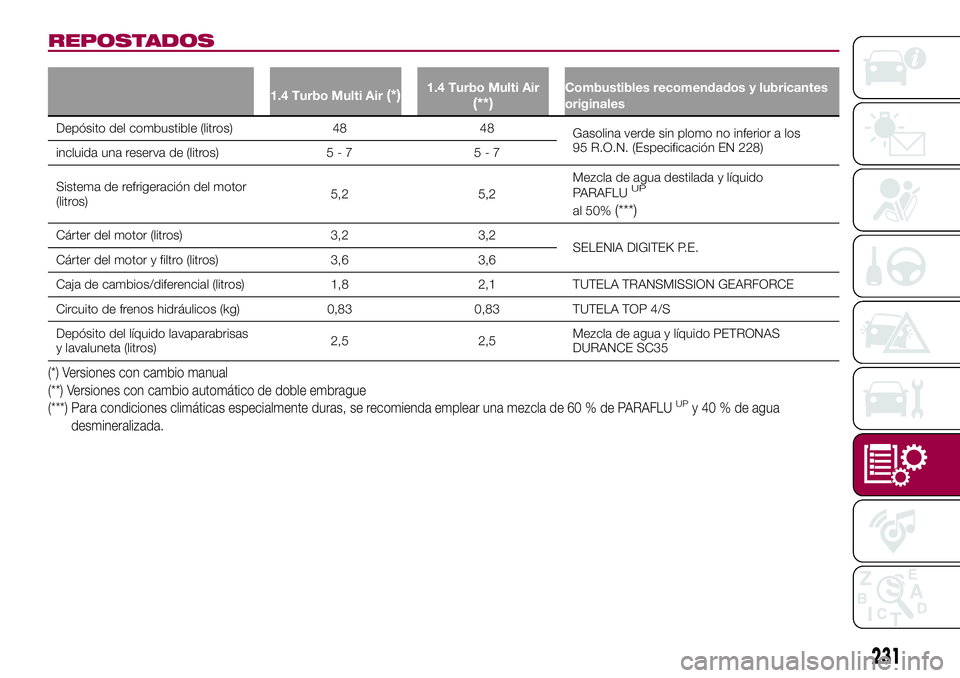

REPOSTADOS
1.4 Turbo Multi Air(*)1.4 Turbo Multi Air(**)Combustibles recomendados y lubricantes
originales
Depósito del combustible (litros) 48 48
Gasolina verde sin plomo no inferior a los
95 R.O.N. (Especificación EN 228)
incluida una reserva de (litros) 5 - 7 5 - 7
Sistema de refrigeración del motor
(litros)5,2 5,2Mezcla de agua destilada y líquido
PARAFLU
UP
al 50%(***)
Cárter del motor (litros) 3,2 3,2
SELENIA DIGITEK P.E.
Cárter del motor y filtro (litros) 3,6 3,6
Caja de cambios/diferencial (litros) 1,8 2,1 TUTELA TRANSMISSION GEARFORCE
Circuito de frenos hidráulicos (kg) 0,83 0,83 TUTELA TOP 4/S
Depósito del líquido lavaparabrisas
y lavaluneta (litros)2,5 2,5Mezcla de agua y líquido PETRONAS
DURANCE SC35
(*) Versiones con cambio manual
(**) Versiones con cambio automático de doble embrague
(***) Para condiciones climáticas especialmente duras, se recomienda emplear una mezcla de 60 % de PARAFLU
UPy 40 % de agua
desmineralizada.
231

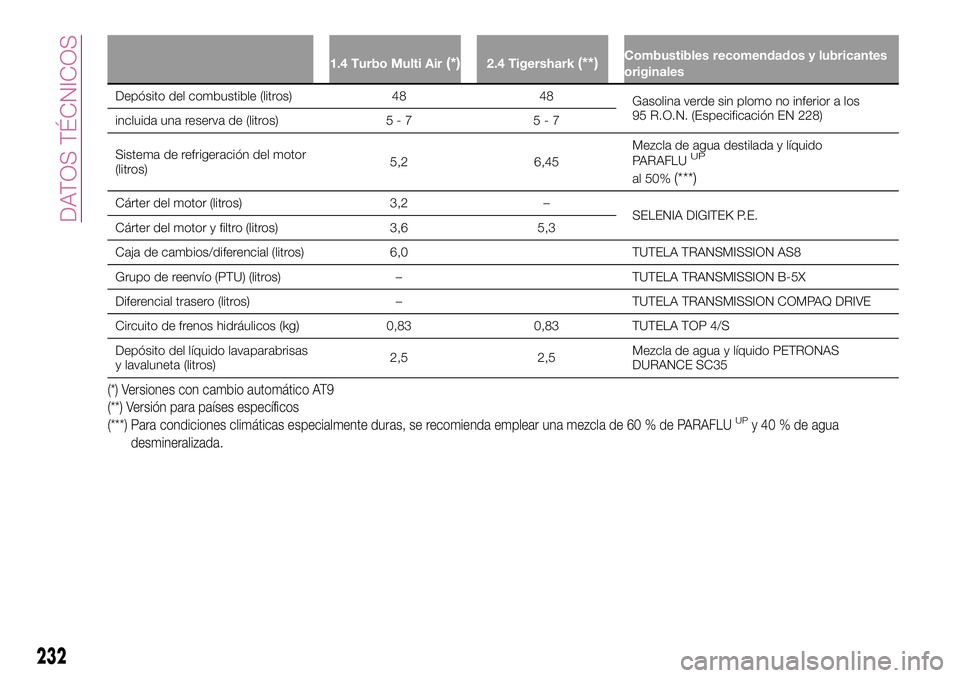

1.4 Turbo Multi Air(*)2.4 Tigershark(**)Combustibles recomendados y lubricantes
originales
Depósito del combustible (litros) 48 48
Gasolina verde sin plomo no inferior a los
95 R.O.N. (Especificación EN 228)
incluida una reserva de (litros) 5 - 7 5 - 7
Sistema de refrigeración del motor
(litros)5,2 6,45Mezcla de agua destilada y líquido
PARAFLU
UP
al 50%(***)
Cárter del motor (litros) 3,2 –
SELENIA DIGITEK P.E.
Cárter del motor y filtro (litros) 3,6 5,3
Caja de cambios/diferencial (litros) 6,0 TUTELA TRANSMISSION AS8
Grupo de reenvío (PTU) (litros) – TUTELA TRANSMISSION B-5X
Diferencial trasero (litros) – TUTELA TRANSMISSION COMPAQ DRIVE
Circuito de frenos hidráulicos (kg) 0,83 0,83 TUTELA TOP 4/S
Depósito del líquido lavaparabrisas
y lavaluneta (litros)2,5 2,5Mezcla de agua y líquido PETRONAS
DURANCE SC35
(*) Versiones con cambio automático AT9
(**) Versión para países específicos
(***) Para condiciones climáticas especialmente duras, se recomienda emplear una mezcla de 60 % de PARAFLU
UPy 40 % de agua
desmineralizada.
232
DATOS TÉCNICOS

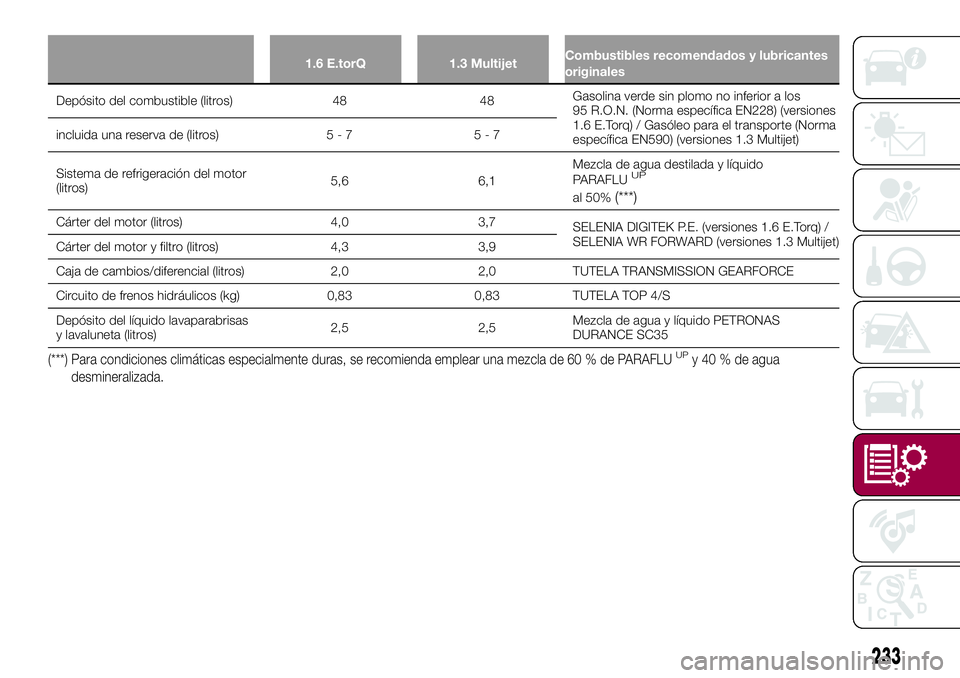

1.6 E.torQ 1.3 MultijetCombustibles recomendados y lubricantes
originales
Depósito del combustible (litros) 48 48Gasolina verde sin plomo no inferior a los
95 R.O.N. (Norma específica EN228) (versiones
1.6 E.Torq) / Gasóleo para el transporte (Norma
específica EN590) (versiones 1.3 Multijet) incluida una reserva de (litros) 5 - 7 5 - 7
Sistema de refrigeración del motor
(litros)5,6 6,1Mezcla de agua destilada y líquido
PARAFLU
UP
al 50%(***)
Cárter del motor (litros) 4,0 3,7
SELENIA DIGITEK P.E. (versiones 1.6 E.Torq) /
SELENIA WR FORWARD (versiones 1.3 Multijet)
Cárter del motor y filtro (litros) 4,3 3,9
Caja de cambios/diferencial (litros) 2,0 2,0 TUTELA TRANSMISSION GEARFORCE
Circuito de frenos hidráulicos (kg) 0,83 0,83 TUTELA TOP 4/S
Depósito del líquido lavaparabrisas
y lavaluneta (litros)2,5 2,5Mezcla de agua y líquido PETRONAS
DURANCE SC35
(***) Para condiciones climáticas especialmente duras, se recomienda emplear una mezcla de 60 % de PARAFLUUPy 40 % de agua
desmineralizada.
233

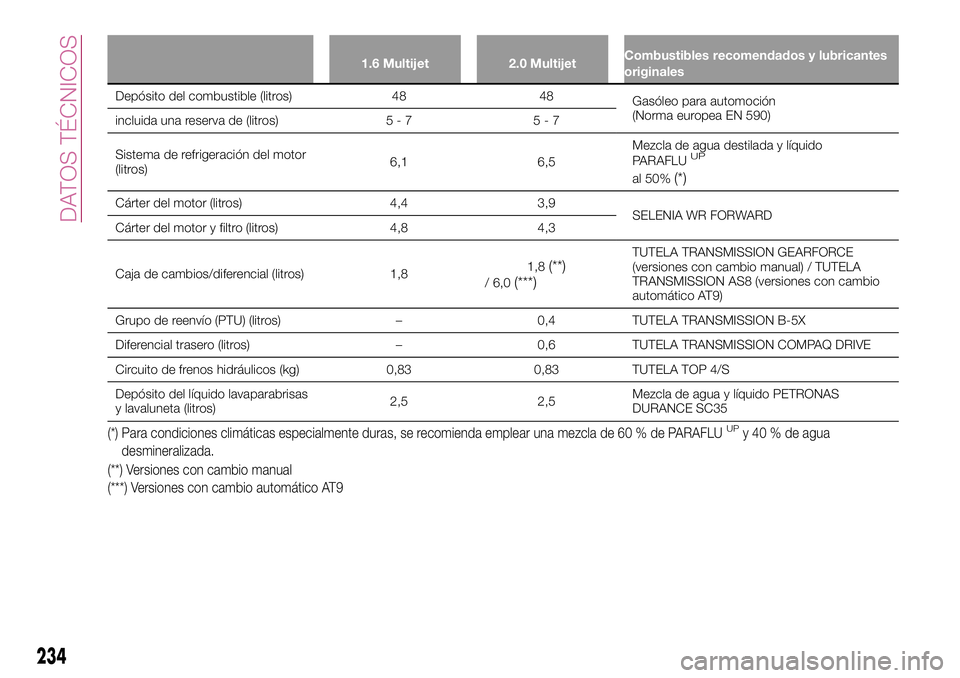

1.6 Multijet 2.0 MultijetCombustibles recomendados y lubricantes
originales
Depósito del combustible (litros) 48 48
Gasóleo para automoción
(Norma europea EN 590)
incluida una reserva de (litros) 5 - 7 5 - 7
Sistema de refrigeración del motor
(litros)6,1 6,5Mezcla de agua destilada y líquido
PARAFLU
UP
al 50%(*)
Cárter del motor (litros) 4,4 3,9
SELENIA WR FORWARD
Cárter del motor y filtro (litros) 4,8 4,3
Caja de cambios/diferencial (litros) 1,81,8
(**)/ 6,0(***)
TUTELA TRANSMISSION GEARFORCE
(versiones con cambio manual) / TUTELA
TRANSMISSION AS8 (versiones con cambio
automático AT9)
Grupo de reenvío (PTU) (litros) – 0,4 TUTELA TRANSMISSION B-5X
Diferencial trasero (litros) – 0,6 TUTELA TRANSMISSION COMPAQ DRIVE
Circuito de frenos hidráulicos (kg) 0,83 0,83 TUTELA TOP 4/S
Depósito del líquido lavaparabrisas
y lavaluneta (litros)2,5 2,5Mezcla de agua y líquido PETRONAS
DURANCE SC35
(*) Para condiciones climáticas especialmente duras, se recomienda emplear una mezcla de 60 % de PARAFLUUPy 40 % de agua
desmineralizada.
(**) Versiones con cambio manual
(***) Versiones con cambio automático AT9
234
DATOS TÉCNICOS

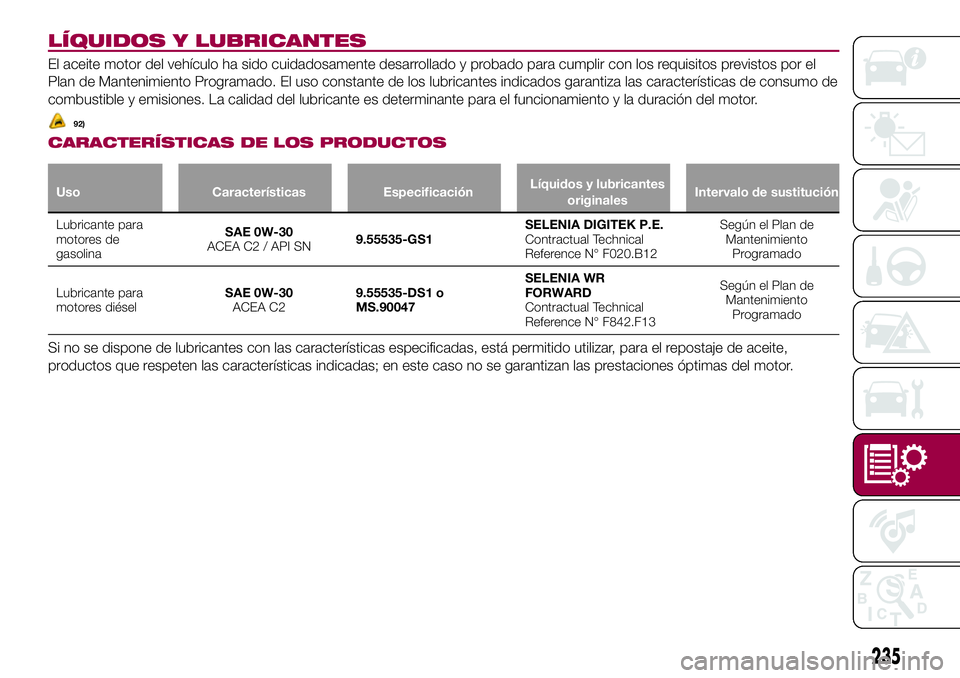

LÍQUIDOS Y LUBRICANTES
El aceite motor del vehículo ha sido cuidadosamente desarrollado y probado para cumplir con los requisitos previstos por el
Plan de Mantenimiento Programado. El uso constante de los lubricantes indicados garantiza las características de consumo de
combustible y emisiones. La calidad del lubricante es determinante para el funcionamiento y la duración del motor.
CARACTERÍSTICAS DE LOS PRODUCTOS
Uso Características EspecificaciónLíquidos y lubricantes
originalesIntervalo de sustitución
Lubricante para
motores de
gasolinaSAE 0W-30
ACEA C2 / API SN9.55535-GS1SELENIA DIGITEK P.E.
Contractual Technical
Reference N° F020.B12Según el Plan de
Mantenimiento
Programado
Lubricante para
motores diéselSAE 0W-30
ACEA C29.55535-DS1 o
MS.90047SELENIA WR
FORWARD
Contractual Technical
Reference N° F842.F13Según el Plan de
Mantenimiento
Programado
Si no se dispone de lubricantes con las características especificadas, está permitido utilizar, para el repostaje de aceite,
productos que respeten las características indicadas; en este caso no se garantizan las prestaciones óptimas del motor.
235
92)

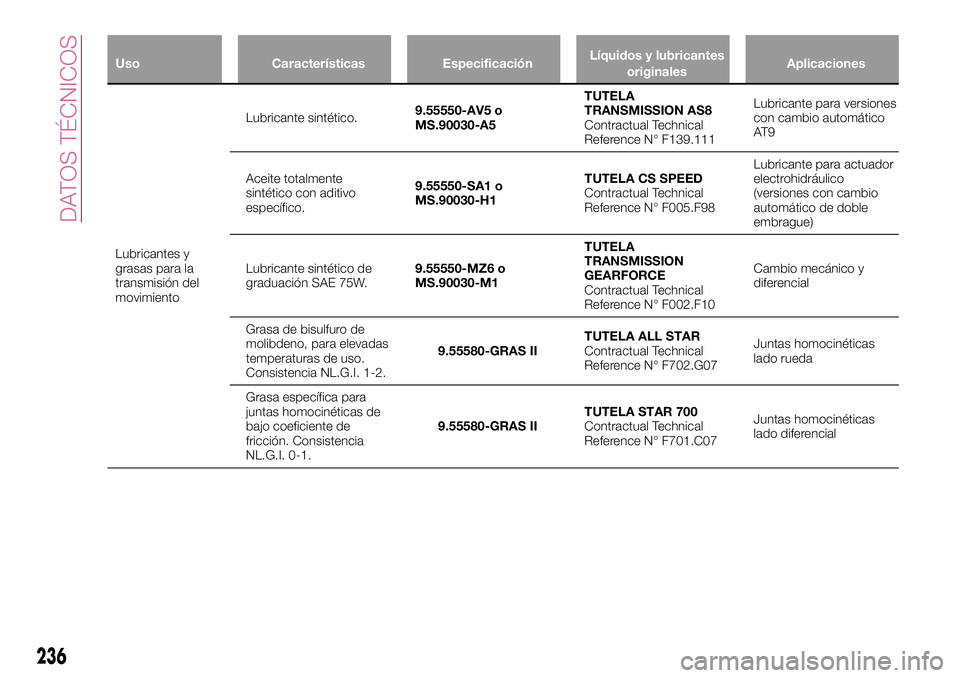

Uso Características EspecificaciónLíquidos y lubricantes
originalesAplicaciones
Lubricantes y
grasas para la
transmisión del
movimientoLubricante sintético.9.55550-AV5 o
MS.90030-A5TUTELA
TRANSMISSION AS8
Contractual Technical
Reference N° F139.111Lubricante para versiones
con cambio automático
AT 9
Aceite totalmente
sintético con aditivo
específico.9.55550-SA1 o
MS.90030-H1TUTELA CS SPEED
Contractual Technical
Reference N° F005.F98Lubricante para actuador
electrohidráulico
(versiones con cambio
automático de doble
embrague)
Lubricante sintético de
graduación SAE 75W.9.55550-MZ6 o
MS.90030-M1TUTELA
TRANSMISSION
GEARFORCE
Contractual Technical
Reference N° F002.F10Cambio mecánico y
diferencial
Grasa de bisulfuro de
molibdeno, para elevadas
temperaturas de uso.
Consistencia NL.G.I. 1-2.9.55580-GRAS IITUTELA ALL STAR
Contractual Technical
Reference N° F702.G07Juntas homocinéticas
lado rueda
Grasa específica para
juntas homocinéticas de
bajo coeficiente de
fricción. Consistencia
NL.G.I. 0-1.9.55580-GRAS IITUTELA STAR 700
Contractual Technical
Reference N° F701.C07Juntas homocinéticas
lado diferencial
236
DATOS TÉCNICOS

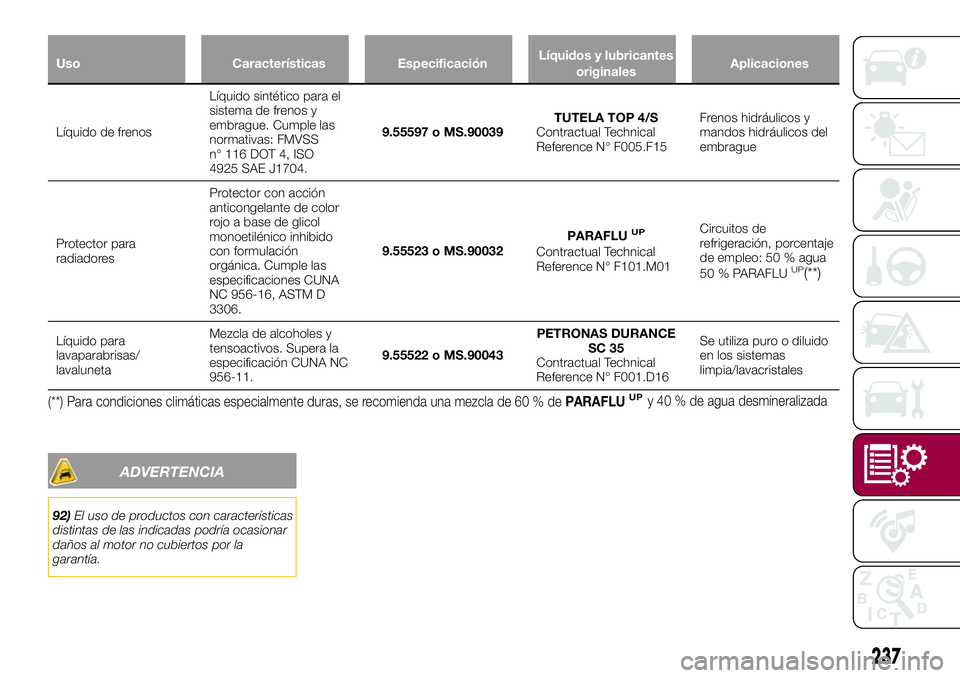

Uso Características EspecificaciónLíquidos y lubricantes
originalesAplicaciones
Líquido de frenosLíquido sintético para el
sistema de frenos y
embrague. Cumple las
normativas: FMVSS
n° 116 DOT 4, ISO
4925 SAE J1704.9.55597 o MS.90039TUTELA TOP 4/S
Contractual Technical
Reference N° F005.F15Frenos hidráulicos y
mandos hidráulicos del
embrague
Protector para
radiadoresProtector con acción
anticongelante de color
rojo a base de glicol
monoetilénico inhibido
con formulación
orgánica. Cumple las
especificaciones CUNA
NC 956-16, ASTM D
3306.9.55523 o MS.90032PARAFLU
UP
Contractual Technical
Reference N° F101.M01Circuitos de
refrigeración, porcentaje
de empleo: 50 % agua
50 % PARAFLU
UP(**)
Líquido para
lavaparabrisas/
lavalunetaMezcla de alcoholes y
tensoactivos. Supera la
especificación CUNA NC
956-11.9.55522 o MS.90043PETRONAS DURANCE
SC 35
Contractual Technical
Reference N° F001.D16Se utiliza puro o diluido
en los sistemas
limpia/lavacristales
(**) Para condiciones climáticas especialmente duras, se recomienda una mezcla de 60 % dePARAFLUUP
ADVERTENCIA
92)El uso de productos con características
distintas de las indicadas podría ocasionar
daños al motor no cubiertos por la
garantía.
237
y 40 % de agua desmineralizada

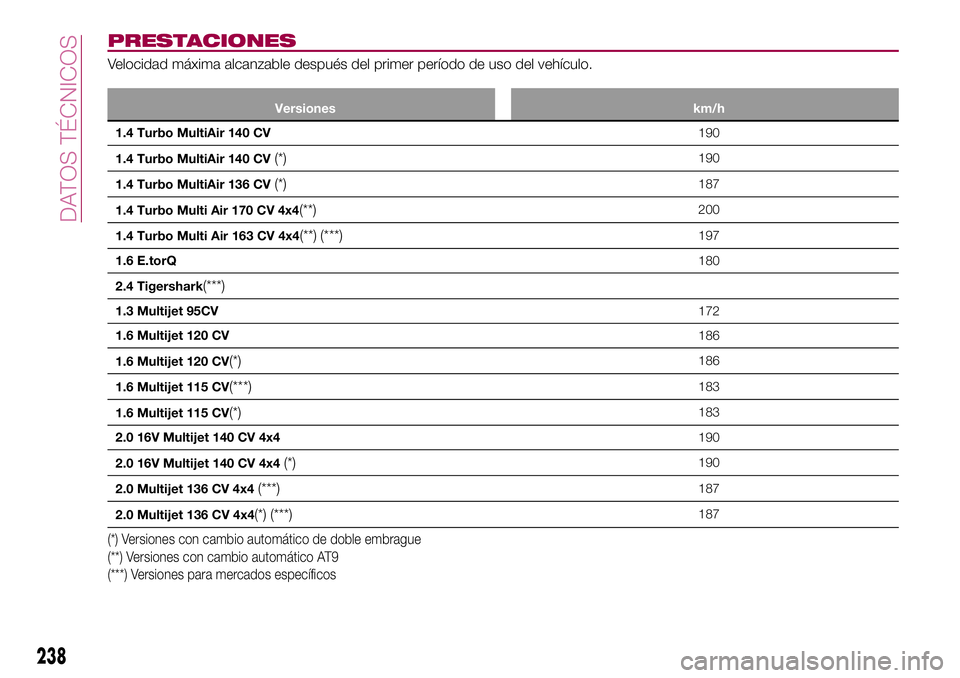

PRESTACIONES
Velocidad máxima alcanzable después del primer período de uso del vehículo.
Versiones km/h
1.4 Turbo MultiAir 140 CV190
1.4 Turbo MultiAir 140 CV
(*)190
1.4 Turbo MultiAir 136 CV
(*)187
1.4 Turbo Multi Air 170 CV 4x4
(**)200
1.4 Turbo Multi Air 163 CV 4x4
(**) (***)197
1.6 E.torQ180
2.4 Tigershark
(***)
1.3 Multijet 95CV172
1.6 Multijet 120 CV186
1.6 Multijet 120 CV
(*)186
1.6 Multijet 115 CV
(***)183
1.6 Multijet 115 CV
(*)183
2.0 16V Multijet 140 CV 4x4190
2.0 16V Multijet 140 CV 4x4
(*)190
2.0 Multijet 136 CV 4x4
(***)187
2.0 Multijet 136 CV 4x4
(*) (***)187
(*) Versiones con cambio automático de doble embrague
(**) Versiones con cambio automático AT9
(***) Versiones para mercados específicos
