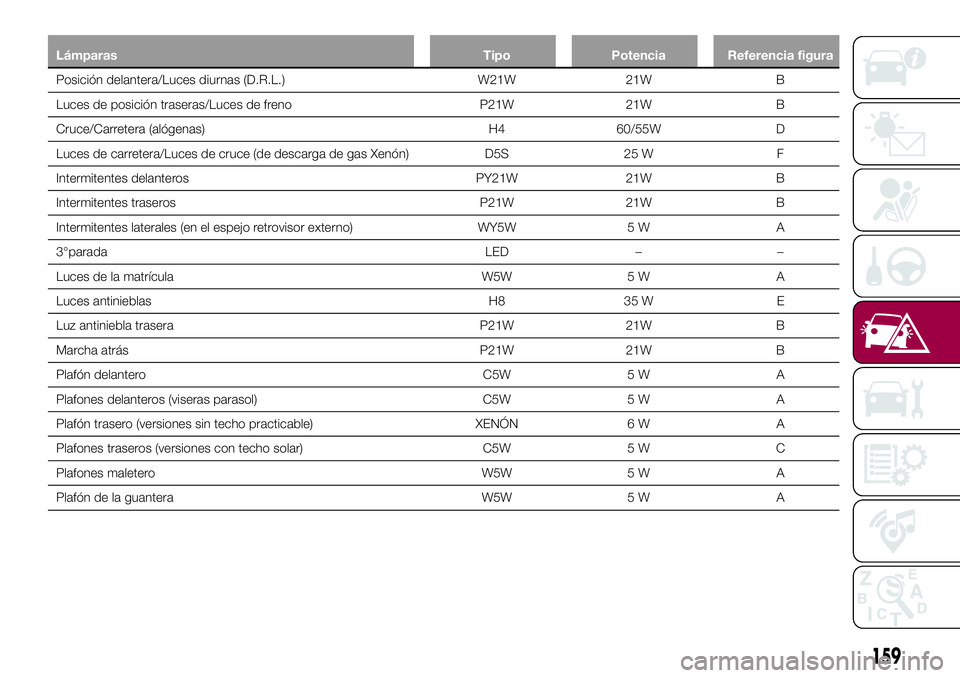

Lámparas Tipo Potencia Referencia figura
Posición delantera/Luces diurnas (D.R.L.) W21W 21W B
Luces de posición traseras/Luces de freno P21W 21W B
Cruce/Carretera (alógenas) H4 60/55W D
Luces de carretera/Luces de cruce (de descarga de gas Xenón) D5S 25 W F
Intermitentes delanteros PY21W 21W B
Intermitentes traseros P21W 21W B
Intermitentes laterales (en el espejo retrovisor externo) WY5W 5 W A
3°parada LED – –
Luces de la matrícula W5W 5 W A
Luces antinieblas H8 35 W E
Luz antiniebla trasera P21W 21W B
Marcha atrás P21W 21W B
Plafón delantero C5W 5 W A
Plafones delanteros (viseras parasol) C5W 5 W A
Plafón trasero (versiones sin techo practicable) XENÓN 6 W A
Plafones traseros (versiones con techo solar) C5W 5 W C
Plafones maletero W5W 5 W A
Plafón de la guantera W5W 5 W A
159

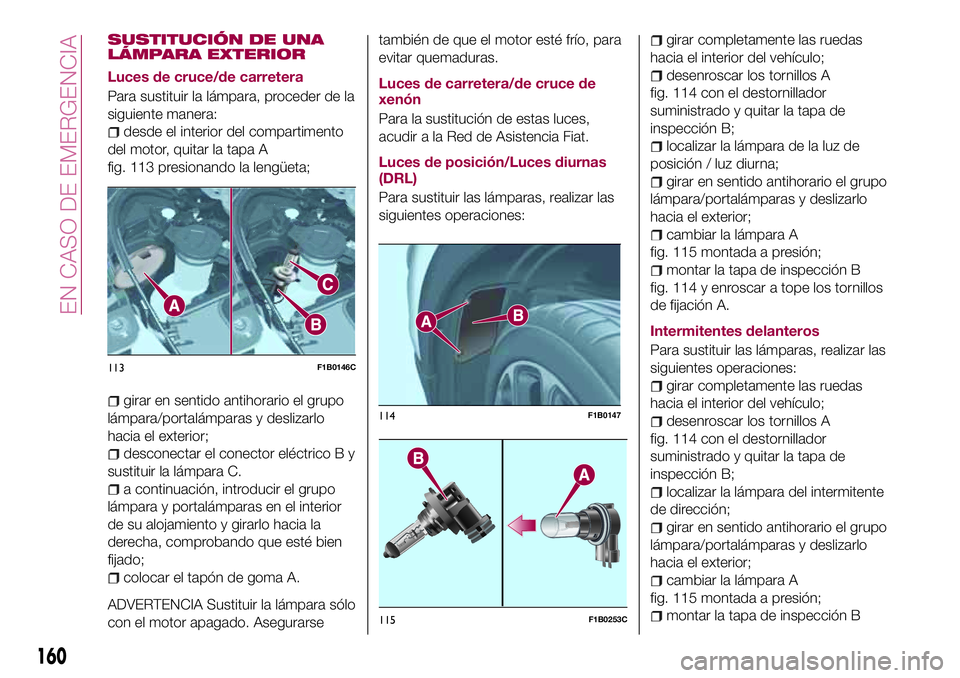

SUSTITUCIÓN DE UNA
LÁMPARA EXTERIOR
Luces de cruce/de carretera
Para sustituir la lámpara, proceder de la
siguiente manera:
desde el interior del compartimento
del motor, quitar la tapa A
fig. 113 presionando la lengüeta;
girar en sentido antihorario el grupo
lámpara/portalámparas y deslizarlo
hacia el exterior;
desconectar el conector eléctrico B y
sustituir la lámpara C.
a continuación, introducir el grupo
lámpara y portalámparas en el interior
de su alojamiento y girarlo hacia la
derecha, comprobando que esté bien
fijado;
colocar el tapón de goma A.
ADVERTENCIA Sustituir la lámpara sólo
con el motor apagado. Asegurarsetambién de que el motor esté frío, para
evitar quemaduras.
Luces de carretera/de cruce de
xenón
Para la sustitución de estas luces,
acudir a la Red de Asistencia Fiat.
Luces de posición/Luces diurnas
(DRL)
Para sustituir las lámparas, realizar las
siguientes operaciones:
girar completamente las ruedas
hacia el interior del vehículo;
desenroscar los tornillos A
fig. 114 con el destornillador
suministrado y quitar la tapa de
inspección B;
localizar la lámpara de la luz de
posición / luz diurna;
girar en sentido antihorario el grupo
lámpara/portalámparas y deslizarlo
hacia el exterior;
cambiar la lámpara A
fig. 115 montada a presión;
montar la tapa de inspección B
fig. 114 y enroscar a tope los tornillos
de fijación A.
Intermitentes delanteros
Para sustituir las lámparas, realizar las
siguientes operaciones:
girar completamente las ruedas
hacia el interior del vehículo;
desenroscar los tornillos A
fig. 114 con el destornillador
suministrado y quitar la tapa de
inspección B;
localizar la lámpara del intermitente
de dirección;
girar en sentido antihorario el grupo
lámpara/portalámparas y deslizarlo
hacia el exterior;
cambiar la lámpara A
fig. 115 montada a presión;
montar la tapa de inspección B
113F1B0146C
115F1B0253C
160
EN CASO DE EMERGENCIA
114F1B0147

fig. 114 y enroscar a tope los tornillos
de fijación A.
Luces antiniebla delanteras
Para sustituir las lámparas, realizar las
siguientes operaciones:
girar completamente las ruedas
hacia el interior del vehículo;
desenroscar los tornillos A
fig. 114 con el destornillador
suministrado y quitar la tapa de
inspección B;
localizar la lámpara del antiniebla
delantero;
girar en sentido antihorario el grupo
lámpara/portalámparas y deslizarlo
hacia el exterior;
desconectar el conector eléctrico;
cambiar el grupo lámpara/
portalámparas B fig. 115;
insertar el conector en el nuevo
grupo lámpara/portalámparas, montar
el grupo y asegurarse de que esté bien
bloqueado;
montar el grupo girándolo hacia la
derecha y asegurarse de que se haya
fijado correctamente;
montar la tapa de inspección B
fig. 114 y enroscar a tope los tornillos
de fijación A.

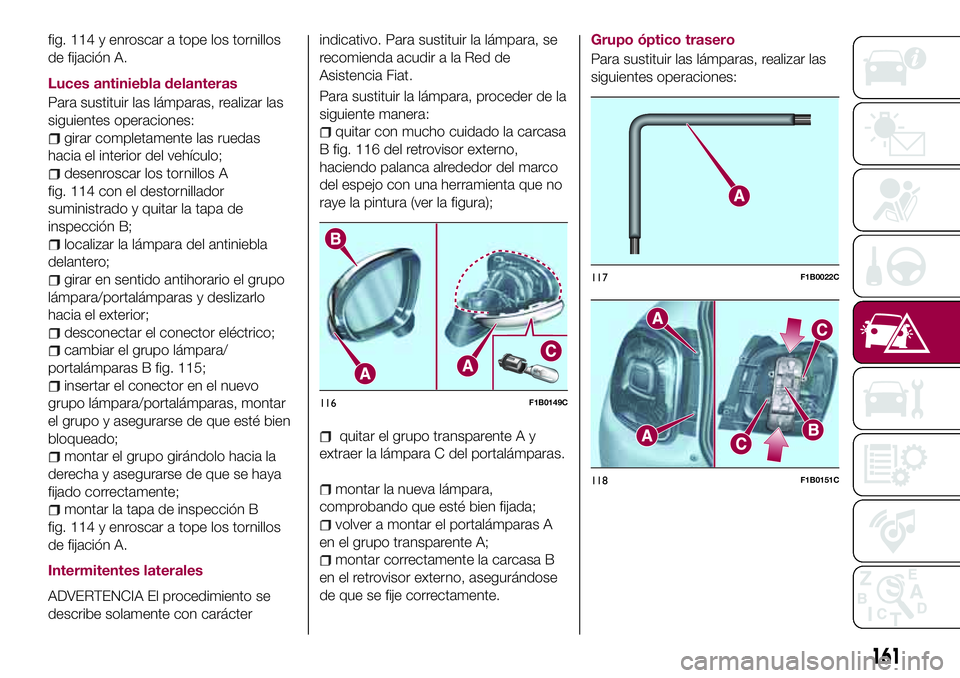

Intermitentes laterales
ADVERTENCIA El procedimiento se
describe solamente con carácterindicativo. Para sustituir la lámpara, se
recomienda acudir a la Red de
Asistencia Fiat.
Para sustituir la lámpara, proceder de la
siguiente manera:
quitar con mucho cuidado la carcasa
B fig. 116 del retrovisor externo,
haciendo palanca alrededor del marco
del espejo con una herramienta que no
raye la pintura (ver la figura);
quitar el grupo transparente A y
extraer la lámpara C del portalámparas.
montar la nueva lámpara,
comprobando que esté bien fijada;
volver a montar el portalámparas A
en el grupo transparente A;
montar correctamente la carcasa B
en el retrovisor externo, asegurándose
de que se fije correctamente.Grupo óptico trasero
Para sustituir las lámparas, realizar las
siguientes operaciones:
116F1B0149C
117F1B0022C
118F1B0151C
161

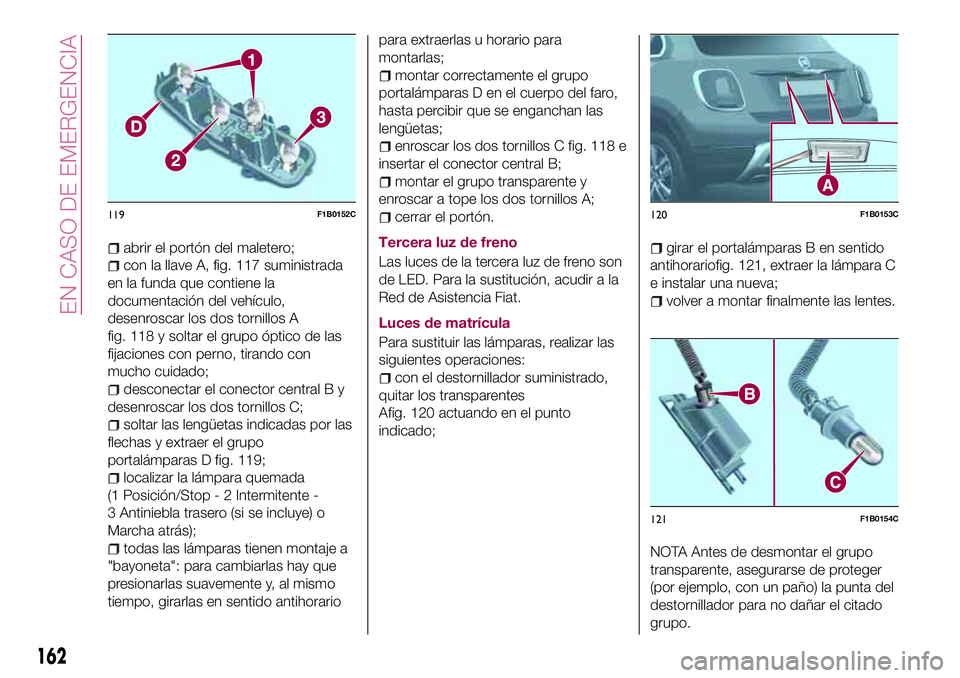

abrir el portón del maletero;
con la llave A, fig. 117 suministrada
en la funda que contiene la
documentación del vehículo,
desenroscar los dos tornillos A
fig. 118 y soltar el grupo óptico de las
fijaciones con perno, tirando con
mucho cuidado;
desconectar el conector central B y
desenroscar los dos tornillos C;
soltar las lengüetas indicadas por las
flechas y extraer el grupo
portalámparas D fig. 119;
localizar la lámpara quemada
(1 Posición/Stop - 2 Intermitente -
3 Antiniebla trasero (si se incluye) o
Marcha atrás);
todas las lámparas tienen montaje a
"bayoneta": para cambiarlas hay que
presionarlas suavemente y, al mismo
tiempo, girarlas en sentido antihorariopara extraerlas u horario para
montarlas;
montar correctamente el grupo
portalámparas D en el cuerpo del faro,
hasta percibir que se enganchan las
lengüetas;
enroscar los dos tornillos C fig. 118 e
insertar el conector central B;
montar el grupo transparente y
enroscar a tope los dos tornillos A;
cerrar el portón.
Tercera luz de freno
Las luces de la tercera luz de freno son
de LED. Para la sustitución, acudir a la
Red de Asistencia Fiat.
Luces de matrícula
Para sustituir las lámparas, realizar las
siguientes operaciones:
con el destornillador suministrado,
quitar los transparentes
Afig. 120 actuando en el punto
indicado;
girar el portalámparas B en sentido
antihorariofig. 121, extraer la lámpara C
e instalar una nueva;
volver a montar finalmente las lentes.
NOTA Antes de desmontar el grupo
transparente, asegurarse de proteger
(por ejemplo, con un paño) la punta del
destornillador para no dañar el citado
grupo.
119F1B0152C120F1B0153C
121F1B0154C
162
EN CASO DE EMERGENCIA

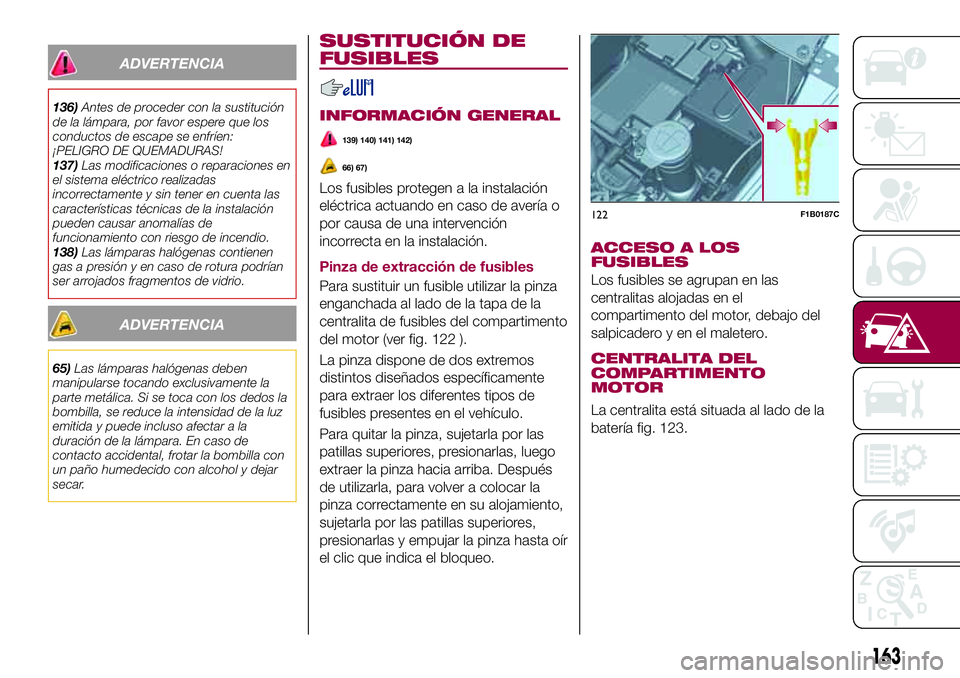

ADVERTENCIA
136)Antes de proceder con la sustitución
de la lámpara, por favor espere que los
conductos de escape se enfríen:
¡PELIGRO DE QUEMADURAS!
137)Las modificaciones o reparaciones en
el sistema eléctrico realizadas
incorrectamente y sin tener en cuenta las
características técnicas de la instalación
pueden causar anomalías de
funcionamiento con riesgo de incendio.
138)Las lámparas halógenas contienen
gas a presión y en caso de rotura podrían
ser arrojados fragmentos de vidrio.
ADVERTENCIA
65)Las lámparas halógenas deben
manipularse tocando exclusivamente la
parte metálica. Si se toca con los dedos la
bombilla, se reduce la intensidad de la luz
emitida y puede incluso afectar a la
duración de la lámpara. En caso de
contacto accidental, frotar la bombilla con
un paño humedecido con alcohol y dejar
secar.
SUSTITUCIÓN DE
FUSIBLES
INFORMACIÓN GENERAL
139) 140) 141) 142)
66) 67)
Los fusibles protegen a la instalación
eléctrica actuando en caso de avería o
por causa de una intervención
incorrecta en la instalación.
Pinza de extracción de fusibles
Para sustituir un fusible utilizar la pinza
enganchada al lado de la tapa de la
centralita de fusibles del compartimento
del motor (ver fig. 122 ).
La pinza dispone de dos extremos
distintos diseñados específicamente
para extraer los diferentes tipos de
fusibles presentes en el vehículo.
Para quitar la pinza, sujetarla por las
patillas superiores, presionarlas, luego
extraer la pinza hacia arriba. Después
de utilizarla, para volver a colocar la
pinza correctamente en su alojamiento,
sujetarla por las patillas superiores,
presionarlas y empujar la pinza hasta oír
el clic que indica el bloqueo.
ACCESO A LOS
FUSIBLES
Los fusibles se agrupan en las
centralitas alojadas en el
compartimento del motor, debajo del
salpicadero y en el maletero.
CENTRALITA DEL
COMPARTIMENTO
MOTOR
La centralita está situada al lado de la
batería fig. 123.
122F1B0187C
163

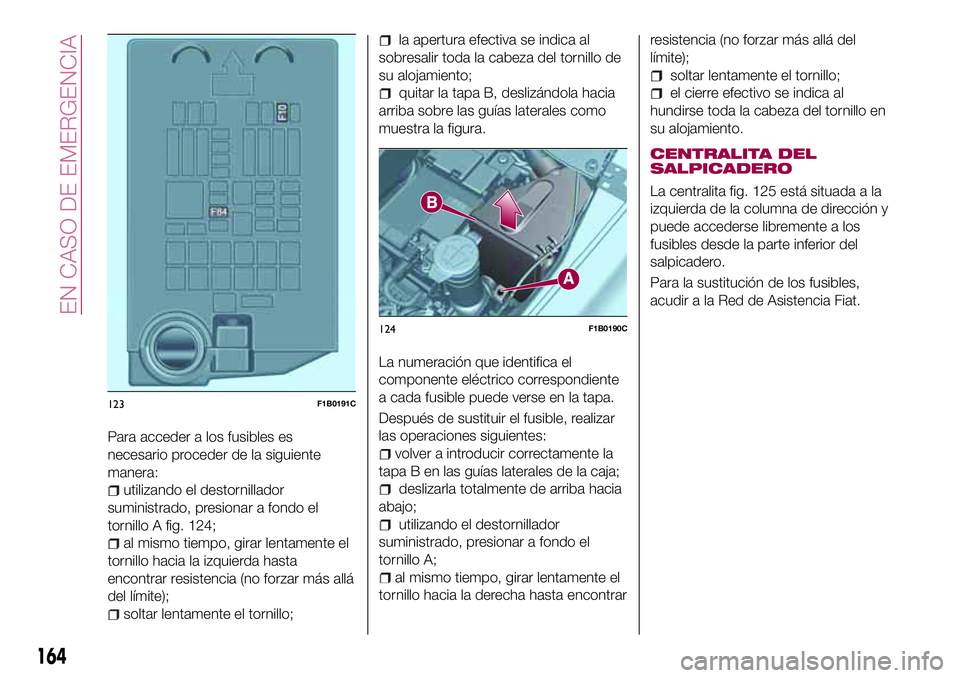

Para acceder a los fusibles es
necesario proceder de la siguiente
manera:
utilizando el destornillador
suministrado, presionar a fondo el
tornillo A fig. 124;
al mismo tiempo, girar lentamente el
tornillo hacia la izquierda hasta
encontrar resistencia (no forzar más allá
del límite);
soltar lentamente el tornillo;
la apertura efectiva se indica al
sobresalir toda la cabeza del tornillo de
su alojamiento;
quitar la tapa B, deslizándola hacia
arriba sobre las guías laterales como
muestra la figura.
La numeración que identifica el
componente eléctrico correspondiente
a cada fusible puede verse en la tapa.
Después de sustituir el fusible, realizar
las operaciones siguientes:
volver a introducir correctamente la
tapa B en las guías laterales de la caja;
deslizarla totalmente de arriba hacia
abajo;
utilizando el destornillador
suministrado, presionar a fondo el
tornillo A;
al mismo tiempo, girar lentamente el
tornillo hacia la derecha hasta encontrarresistencia (no forzar más allá del
límite);
soltar lentamente el tornillo;
el cierre efectivo se indica al
hundirse toda la cabeza del tornillo en
su alojamiento.
CENTRALITA DEL
SALPICADERO
La centralita fig. 125 está situada a la
izquierda de la columna de dirección y
puede accederse libremente a los
fusibles desde la parte inferior del
salpicadero.
Para la sustitución de los fusibles,
acudir a la Red de Asistencia Fiat.
123F1B0191C
124F1B0190C
164
EN CASO DE EMERGENCIA

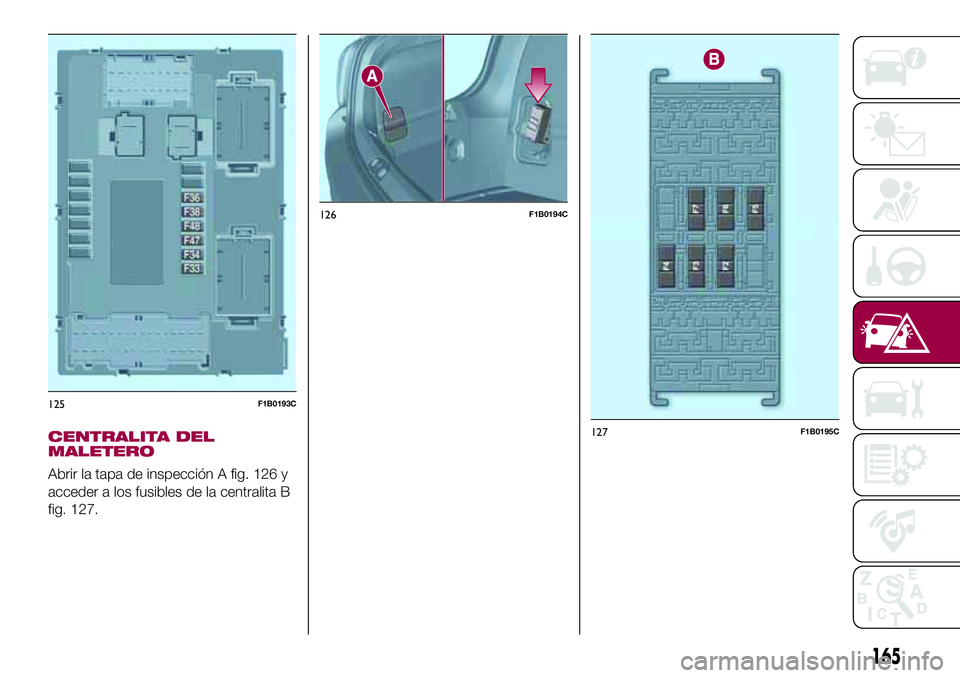

CENTRALITA DEL
MALETERO
Abrir la tapa de inspección A fig. 126 y
acceder a los fusibles de la centralita B
fig. 127.
125F1B0193C
126F1B0194C
127F1B0195C
165

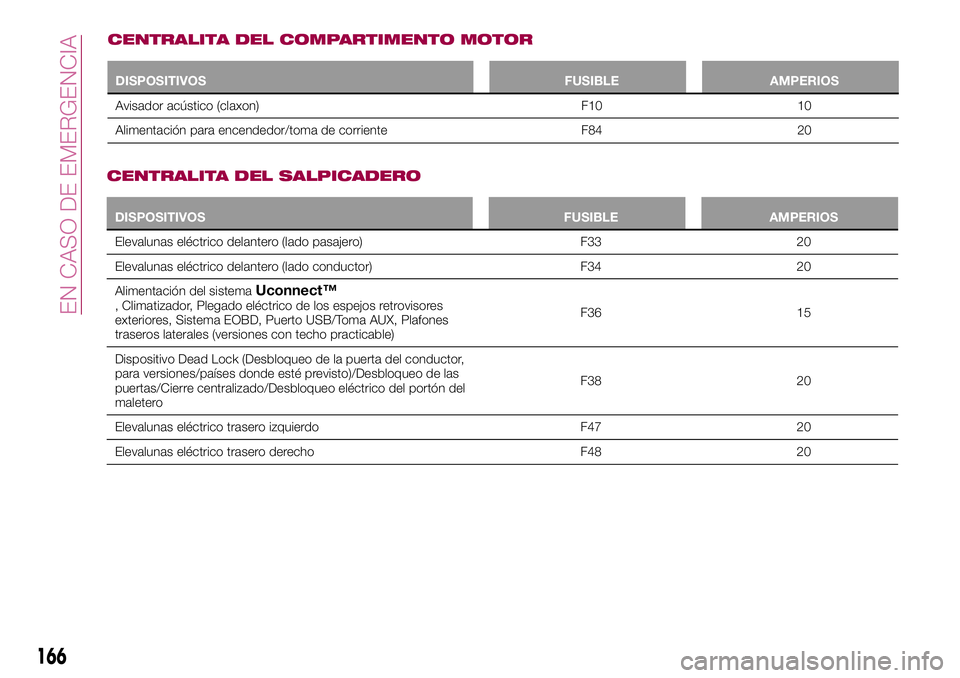

CENTRALITA DEL COMPARTIMENTO MOTOR
DISPOSITIVOS FUSIBLE AMPERIOS
Avisador acústico (claxon) F10 10
Alimentación para encendedor/toma de corriente F84 20
CENTRALITA DEL SALPICADERO
DISPOSITIVOS FUSIBLE AMPERIOS
Elevalunas eléctrico delantero (lado pasajero) F33 20
Elevalunas eléctrico delantero (lado conductor) F34 20
Alimentación del sistema
Uconnect™, Climatizador, Plegado eléctrico de los espejos retrovisores
exteriores, Sistema EOBD, Puerto USB/Toma AUX, Plafones
traseros laterales (versiones con techo practicable)F36 15
Dispositivo Dead Lock (Desbloqueo de la puerta del conductor,
para versiones/países donde esté previsto)/Desbloqueo de las
puertas/Cierre centralizado/Desbloqueo eléctrico del portón del
maleteroF38 20
Elevalunas eléctrico trasero izquierdo F47 20
Elevalunas eléctrico trasero derecho F48 20
166
EN CASO DE EMERGENCIA

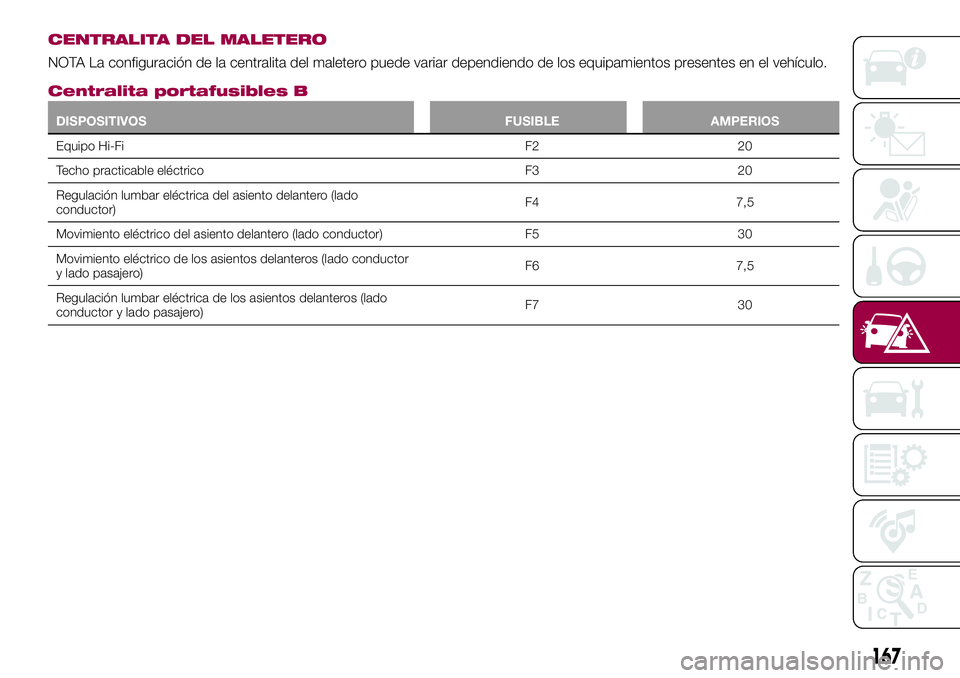

CENTRALITA DEL MALETERO
NOTA La configuración de la centralita del maletero puede variar dependiendo de los equipamientos presentes en el vehículo.
Centralita portafusibles B
DISPOSITIVOS FUSIBLE AMPERIOS
Equipo Hi-Fi F2 20
Techo practicable eléctrico F3 20
Regulación lumbar eléctrica del asiento delantero (lado
conductor)F4 7,5
Movimiento eléctrico del asiento delantero (lado conductor) F5 30
Movimiento eléctrico de los asientos delanteros (lado conductor
y lado pasajero)F6 7,5
Regulación lumbar eléctrica de los asientos delanteros (lado
conductor y lado pasajero)F7 30
167

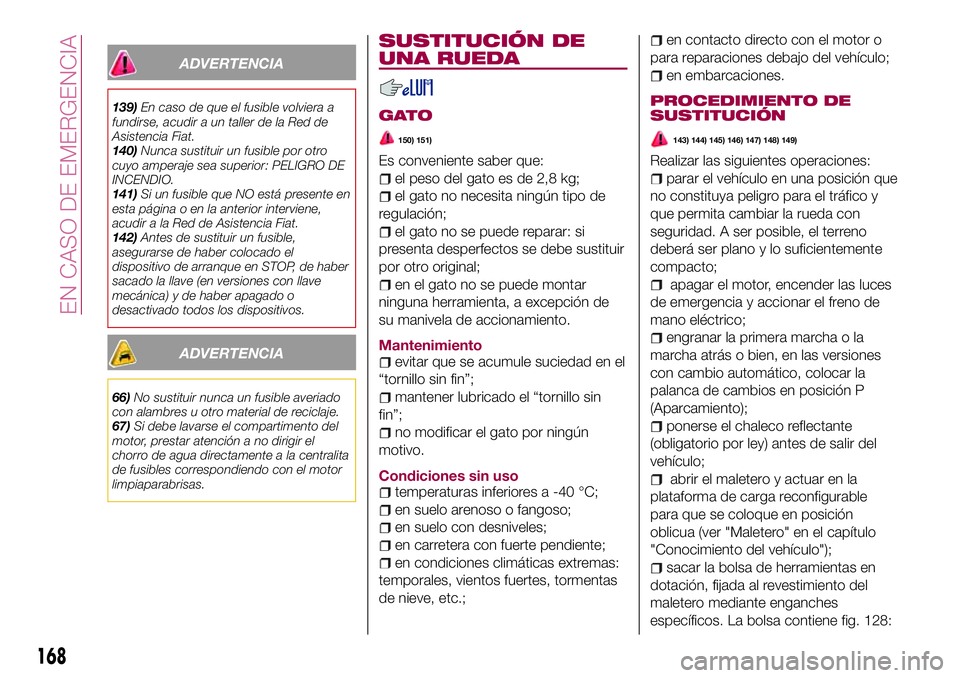

ADVERTENCIA
139)En caso de que el fusible volviera a
fundirse, acudir a un taller de la Red de
Asistencia Fiat.
140)Nunca sustituir un fusible por otro
cuyo amperaje sea superior: PELIGRO DE
INCENDIO.
141)Si un fusible que NO está presente en
esta página o en la anterior interviene,
acudir a la Red de Asistencia Fiat.
142)Antes de sustituir un fusible,
asegurarse de haber colocado el
dispositivo de arranque en STOP, de haber
sacado la llave (en versiones con llave
mecánica) y de haber apagado o
desactivado todos los dispositivos.
ADVERTENCIA
66)No sustituir nunca un fusible averiado
con alambres u otro material de reciclaje.
67)Si debe lavarse el compartimento del
motor, prestar atención a no dirigir el
chorro de agua directamente a la centralita
de fusibles correspondiendo con el motor
limpiaparabrisas.
SUSTITUCIÓN DE
UNA RUEDA
GATO
150) 151)
Es conveniente saber que:
el peso del gato es de 2,8 kg;
el gato no necesita ningún tipo de
regulación;
el gato no se puede reparar: si
presenta desperfectos se debe sustituir
por otro original;
en el gato no se puede montar
ninguna herramienta, a excepción de
su manivela de accionamiento.
Mantenimiento
evitar que se acumule suciedad en el
“tornillo sin fin”;
mantener lubricado el “tornillo sin
fin”;
no modificar el gato por ningún
motivo.
Condiciones sin uso
temperaturas inferiores a -40 °C;
en suelo arenoso o fangoso;
en suelo con desniveles;
en carretera con fuerte pendiente;
en condiciones climáticas extremas:
temporales, vientos fuertes, tormentas
de nieve, etc.;
en contacto directo con el motor o
para reparaciones debajo del vehículo;
en embarcaciones.
PROCEDIMIENTO DE
SUSTITUCIÓN
143) 144) 145) 146) 147) 148) 149)
Realizar las siguientes operaciones:
parar el vehículo en una posición que
no constituya peligro para el tráfico y
que permita cambiar la rueda con
seguridad. A ser posible, el terreno
deberá ser plano y lo suficientemente
compacto;
apagar el motor, encender las luces
de emergencia y accionar el freno de
mano eléctrico;
engranar la primera marcha o la
marcha atrás o bien, en las versiones
con cambio automático, colocar la
palanca de cambios en posición P
(Aparcamiento);
ponerse el chaleco reflectante
(obligatorio por ley) antes de salir del
vehículo;
abrir el maletero y actuar en la
plataforma de carga reconfigurable
para que se coloque en posición
oblicua (ver "Maletero" en el capítulo
"Conocimiento del vehículo");
sacar la bolsa de herramientas en
dotación, fijada al revestimiento del
maletero mediante enganches
específicos. La bolsa contiene fig. 128:
168
EN CASO DE EMERGENCIA
