FIAT 500X 2017 Manual de Empleo y Cuidado (in Spanish)

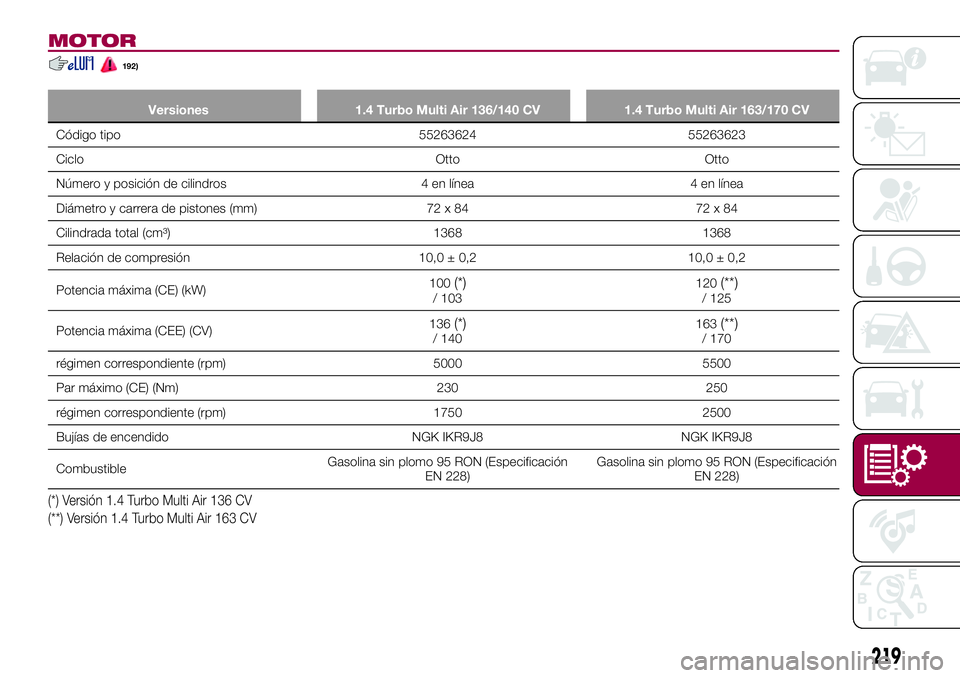

MOTOR
192)
Versiones 1.4 Turbo Multi Air 136/140 CV 1.4 Turbo Multi Air 163/170 CV
Código tipo 55263624 55263623
Ciclo Otto Otto
Número y posición de cilindros 4 en línea 4 en línea
Diámetro y carrera de pistones (mm) 72 x 84 72 x 84
Cilindrada total (cm³) 1368 1368
Relación de compresión 10,0 ± 0,2 10,0 ± 0,2
Potencia máxima (CE) (kW)100
(*)/ 103120(**)/ 125
Potencia máxima (CEE) (CV)136
(*)/ 140163(**)/ 170
régimen correspondiente (rpm) 5000 5500
Par máximo (CE) (Nm) 230 250
régimen correspondiente (rpm) 1750 2500
Bujías de encendido NGK IKR9J8 NGK IKR9J8
CombustibleGasolina sin plomo 95 RON (Especificación
EN 228)Gasolina sin plomo 95 RON (Especificación
EN 228)
(*) Versión 1.4 Turbo Multi Air 136 CV
(**) Versión 1.4 Turbo Multi Air 163 CV
219

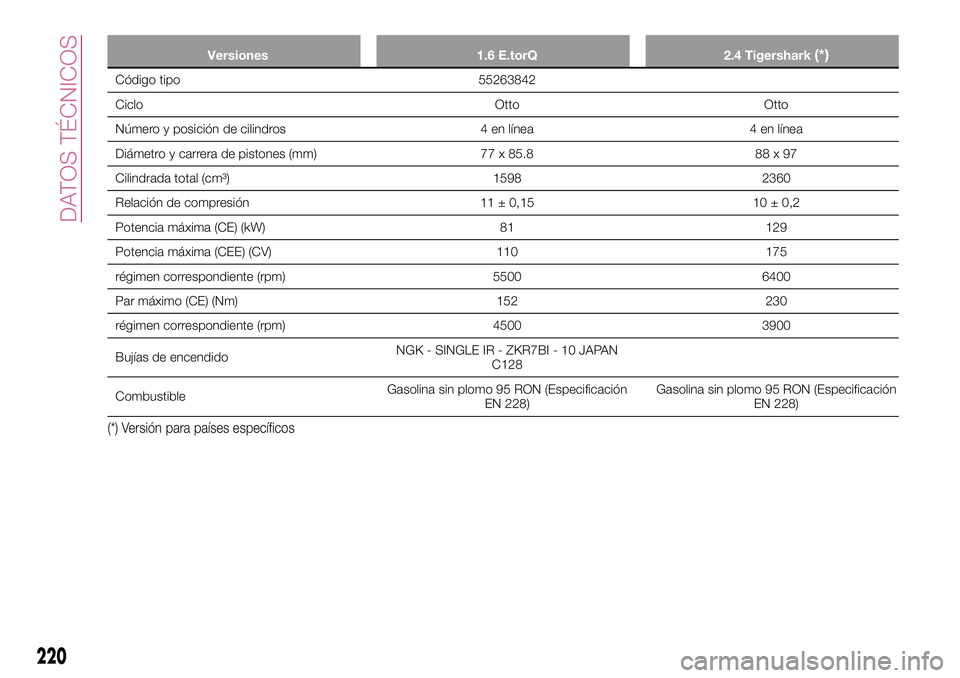

Versiones 1.6 E.torQ 2.4 Tigershark(*)
Código tipo 55263842
Ciclo Otto Otto
Número y posición de cilindros 4 en línea 4 en línea
Diámetro y carrera de pistones (mm) 77 x 85.8 88 x 97
Cilindrada total (cm³) 1598 2360
Relación de compresión 11 ± 0,15 10 ± 0,2
Potencia máxima (CE) (kW) 81 129
Potencia máxima (CEE) (CV) 110 175
régimen correspondiente (rpm) 5500 6400
Par máximo (CE) (Nm) 152 230
régimen correspondiente (rpm) 4500 3900
Bujías de encendidoNGK - SINGLE IR - ZKR7BI - 10 JAPAN
C128
CombustibleGasolina sin plomo 95 RON (Especificación
EN 228)Gasolina sin plomo 95 RON (Especificación
EN 228)
(*) Versión para países específicos
220
DATOS TÉCNICOS

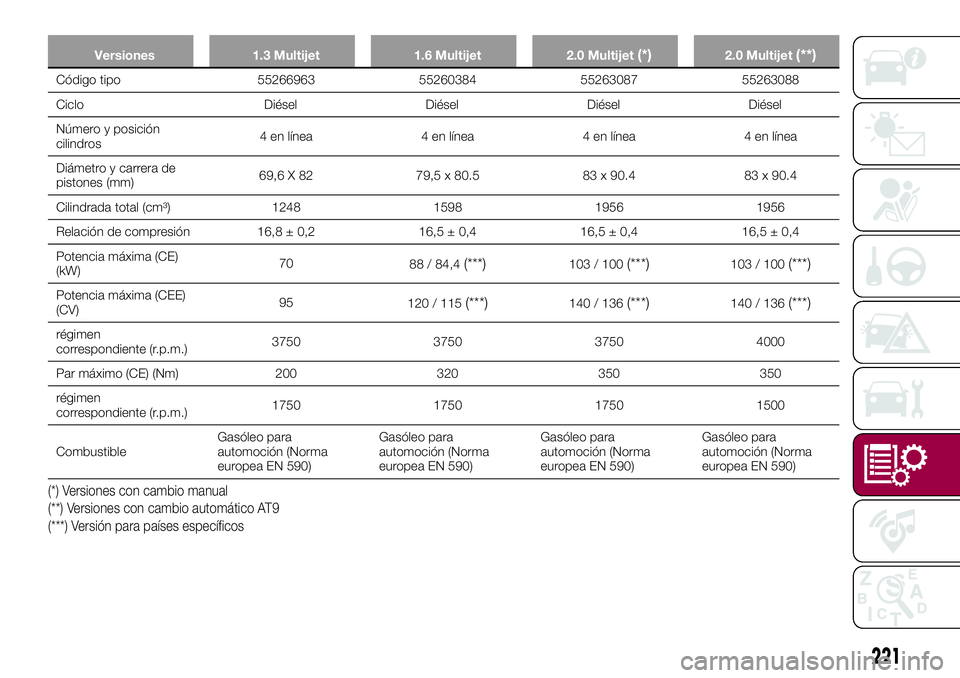

Versiones 1.3 Multijet 1.6 Multijet 2.0 Multijet(*)2.0 Multijet(**)
Código tipo 55266963 55260384 55263087 55263088
Ciclo Diésel Diésel Diésel Diésel
Número y posición
cilindros4 en línea 4 en línea 4 en línea 4 en línea
Diámetro y carrera de
pistones (mm)69,6 X 82 79,5 x 80.5 83 x 90.4 83 x 90.4
Cilindrada total (cm³) 1248 1598 1956 1956
Relación de compresión 16,8 ± 0,2 16,5 ± 0,4 16,5 ± 0,4 16,5 ± 0,4
Potencia máxima (CE)
(kW)70
88 / 84,4
(***)103 / 100(***)103 / 100(***)
Potencia máxima (CEE)
(CV)95
120 / 115(***)140 / 136(***)140 / 136(***)
régimen
correspondiente (r.p.m.)3750 3750 3750 4000
Par máximo (CE) (Nm) 200 320 350 350
régimen
correspondiente (r.p.m.)1750 1750 1750 1500
CombustibleGasóleo para
automoción (Norma
europea EN 590)Gasóleo para
automoción (Norma
europea EN 590)Gasóleo para
automoción (Norma
europea EN 590)Gasóleo para
automoción (Norma
europea EN 590)
(*) Versiones con cambio manual
(**) Versiones con cambio automático AT9
(***) Versión para países específicos
221

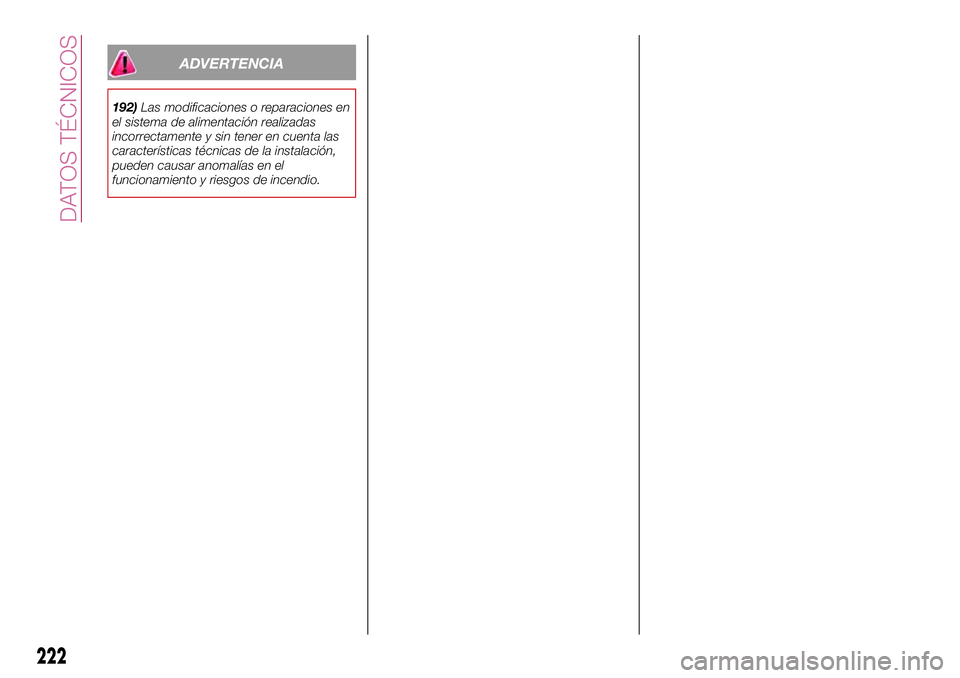

ADVERTENCIA
192)Las modificaciones o reparaciones en
el sistema de alimentación realizadas
incorrectamente y sin tener en cuenta las
características técnicas de la instalación,
pueden causar anomalías en el
funcionamiento y riesgos de incendio.
222
DATOS TÉCNICOS

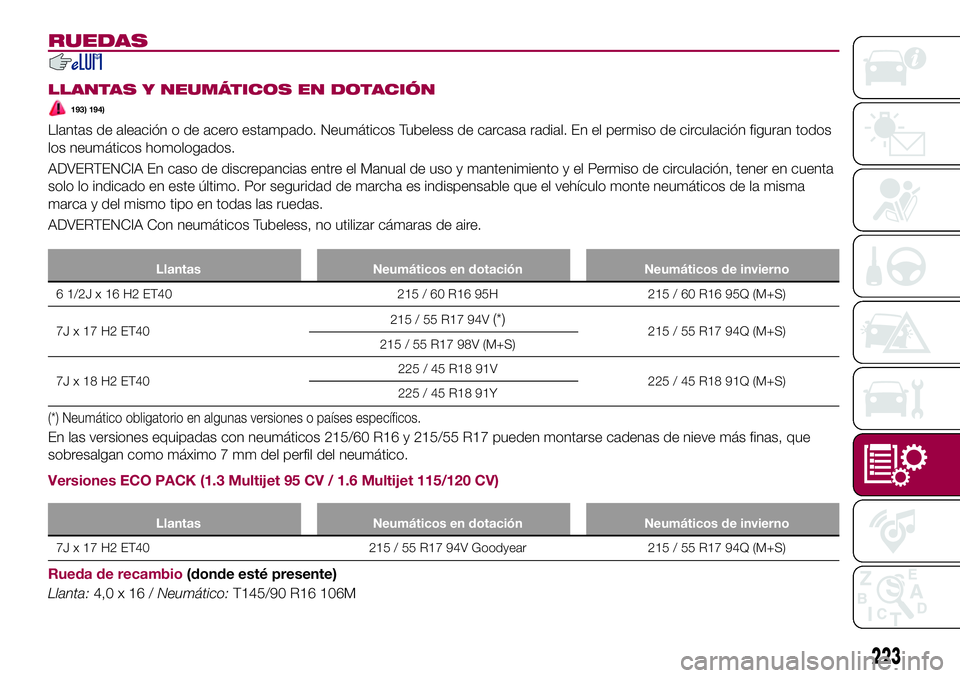

RUEDAS
LLANTAS Y NEUMÁTICOS EN DOTACIÓN
193) 194)
Llantas de aleación o de acero estampado. Neumáticos Tubeless de carcasa radial. En el permiso de circulación figuran todos
los neumáticos homologados.
ADVERTENCIA En caso de discrepancias entre el Manual de uso y mantenimiento y el Permiso de circulación, tener en cuenta
solo lo indicado en este último. Por seguridad de marcha es indispensable que el vehículo monte neumáticos de la misma
marca y del mismo tipo en todas las ruedas.
ADVERTENCIA Con neumáticos Tubeless, no utilizar cámaras de aire.
Llantas Neumáticos en dotación Neumáticos de invierno
6 1/2J x 16 H2 ET40 215 / 60 R16 95H 215 / 60 R16 95Q (M+S)
7J x 17 H2 ET40215 / 55 R17 94V
(*)215 / 55 R17 94Q (M+S)
215 / 55 R17 98V (M+S)
7J x 18 H2 ET40225 / 45 R18 91V
225 / 45 R18 91Q (M+S)
225 / 45 R18 91Y
(*) Neumático obligatorio en algunas versiones o países específicos.
En las versiones equipadas con neumáticos 215/60 R16 y 215/55 R17 pueden montarse cadenas de nieve más finas, que
sobresalgan como máximo 7 mm del perfil del neumático.
Versiones ECO PACK (1.3 Multijet 95 CV / 1.6 Multijet 115/120 CV)
Llantas Neumáticos en dotación Neumáticos de invierno
7J x 17 H2 ET40 215 / 55 R17 94V Goodyear 215 / 55 R17 94Q (M+S)
Rueda de recambio(donde esté presente)
Llanta:4,0x16/Neumático:T145/90 R16 106M
223

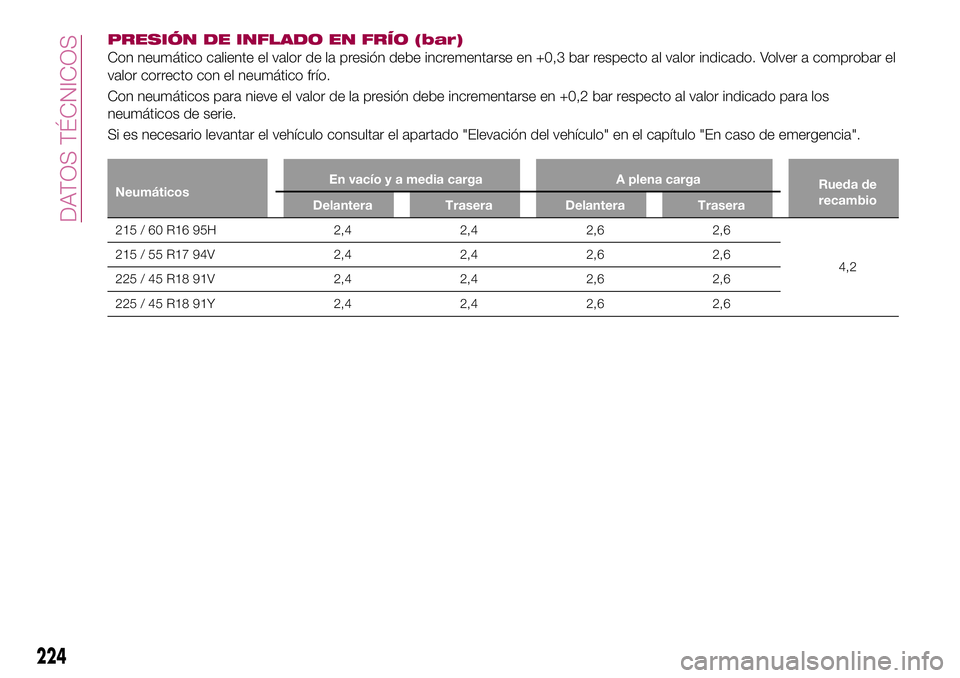

PRESIÓN DE INFLADO EN FRÍO (bar)
Con neumático caliente el valor de la presión debe incrementarse en +0,3 bar respecto al valor indicado. Volver a comprobar el
valor correcto con el neumático frío.
Con neumáticos para nieve el valor de la presión debe incrementarse en +0,2 bar respecto al valor indicado para los
neumáticos de serie.
Si es necesario levantar el vehículo consultar el apartado "Elevación del vehículo" en el capítulo "En caso de emergencia".
NeumáticosEn vacío y a media carga A plena carga
Rueda de
recambio
Delantera Trasera Delantera Trasera
215 / 60 R16 95H 2,4 2,4 2,6 2,6
4,2 215 / 55 R17 94V 2,4 2,4 2,6 2,6
225 / 45 R18 91V 2,4 2,4 2,6 2,6
225 / 45 R18 91Y 2,4 2,4 2,6 2,6
224
DATOS TÉCNICOS

ADVERTENCIA
193)En caso de que se utilicen neumáticos de invierno con un índice de velocidad inferior al indicado en el permiso de circulación, no
superar la velocidad máxima correspondiente al índice de velocidad utilizado.
194)En caso de que se utilicen tapacubos integrales fijados (con muelle) a la llanta de acero y neumáticos que no sean de serie (postventa)
con "Rim Protector", NO montar los tapacubos. El uso de neumáticos y tapacubos no adecuados podría implicar la pérdida repentina de la
presión del neumático.
225

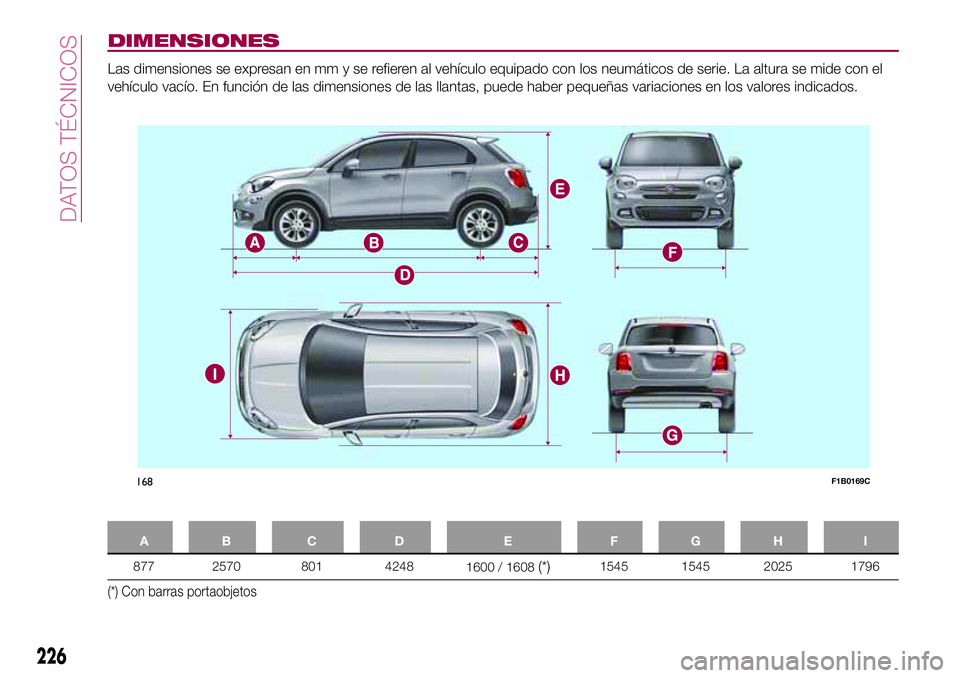

DIMENSIONES
Las dimensiones se expresan en mm y se refieren al vehículo equipado con los neumáticos de serie. La altura se mide con el
vehículo vacío. En función de las dimensiones de las llantas, puede haber pequeñas variaciones en los valores indicados.
AB C D E FGH I
877 2570 801 4248
1600 / 1608(*)1545 1545 2025 1796
(*) Con barras portaobjetos
168F1B0169C
226
DATOS TÉCNICOS

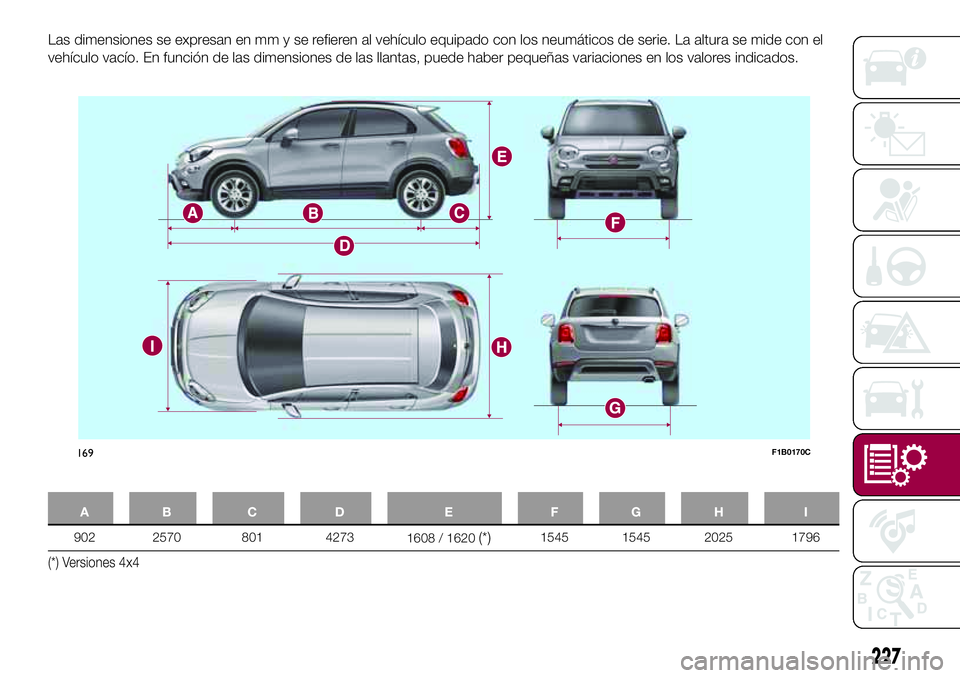

Las dimensiones se expresan en mm y se refieren al vehículo equipado con los neumáticos de serie. La altura se mide con el
vehículo vacío. En función de las dimensiones de las llantas, puede haber pequeñas variaciones en los valores indicados.
AB C D E FGH I
902 2570 801 4273
1608 / 1620(*)1545 1545 2025 1796
(*) Versiones 4x4
169F1B0170C
227

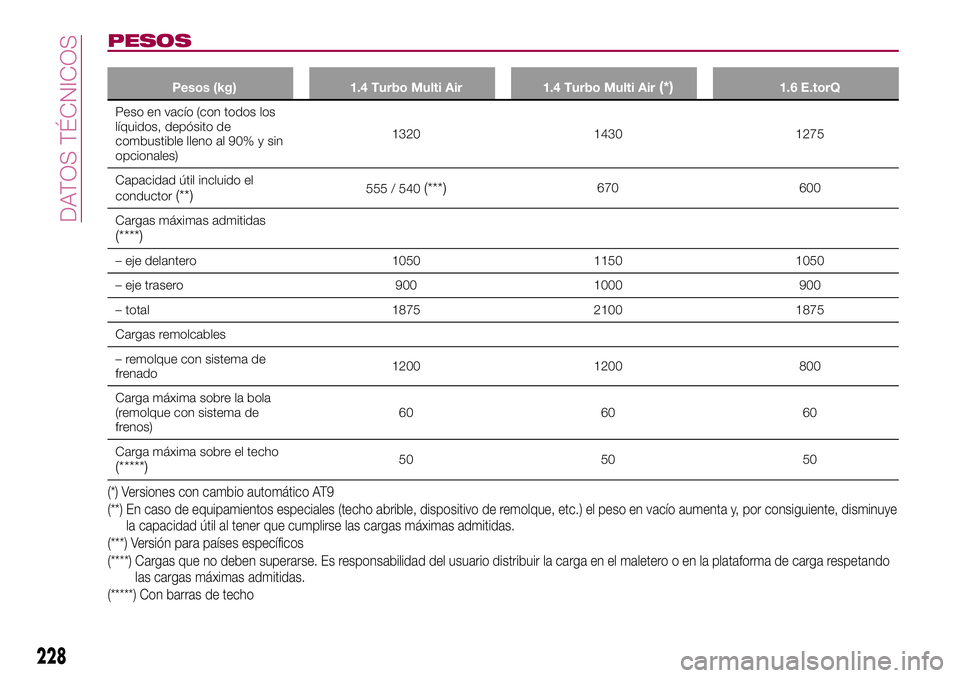

PESOS
Pesos (kg) 1.4 Turbo Multi Air 1.4 Turbo Multi Air(*)1.6 E.torQ
Peso en vacío (con todos los
líquidos, depósito de
combustible lleno al 90% y sin
opcionales)1320 1430 1275
Capacidad útil incluido el
conductor
(**)555 / 540(***)670 600
Cargas máximas admitidas
(****)
– eje delantero 1050 1150 1050
– eje trasero 900 1000 900
– total 1875 2100 1875
Cargas remolcables
– remolque con sistema de
frenado1200 1200 800
Carga máxima sobre la bola
(remolque con sistema de
frenos)60 60 60
Carga máxima sobre el techo
(*****)50 50 50
(*) Versiones con cambio automático AT9
(**) En caso de equipamientos especiales (techo abrible, dispositivo de remolque, etc.) el peso en vacío aumenta y, por consiguiente, disminuye
la capacidad útil al tener que cumplirse las cargas máximas admitidas.
(***) Versión para países específicos
(****) Cargas que no deben superarse. Es responsabilidad del usuario distribuir la carga en el maletero o en la plataforma de carga respetando
las cargas máximas admitidas.
(*****) Con barras de techo
228
