FIAT 500X 2017 Notice d'entretien (in French)

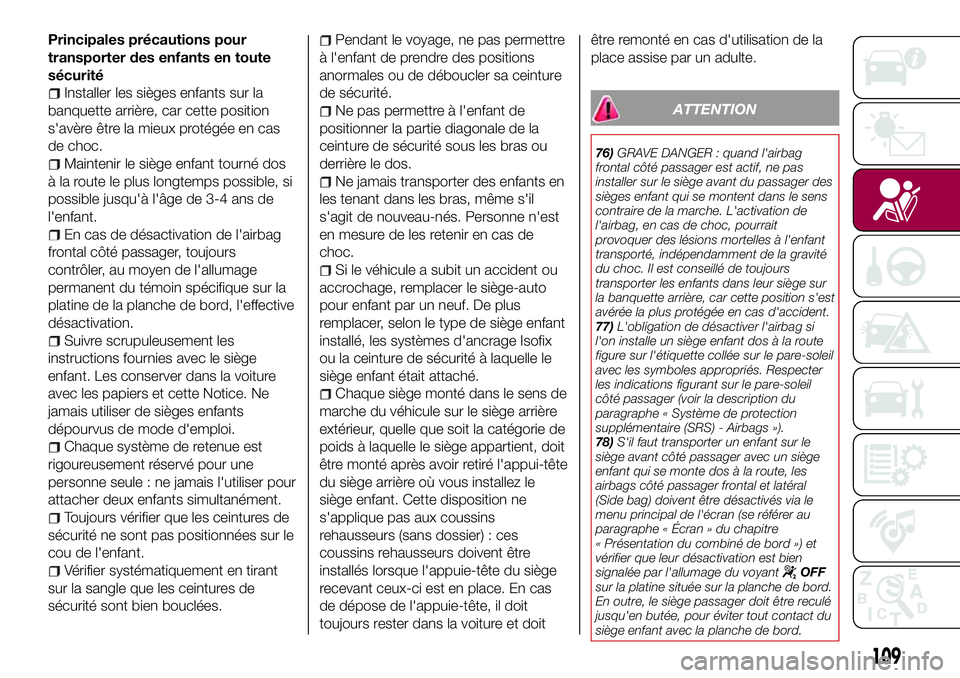

Principales précautions pour
transporter des enfants en toute
sécurité
Installer les sièges enfants sur la
banquette arrière, car cette position
s'avère être la mieux protégée en cas
de choc.
Maintenir le siège enfant tourné dos
à la route le plus longtemps possible, si
possible jusqu'à l'âge de 3-4 ans de
l'enfant.
En cas de désactivation de l'airbag
frontal côté passager, toujours
contrôler, au moyen de l'allumage
permanent du témoin spécifique sur la
platine de la planche de bord, l'effective
désactivation.
Suivre scrupuleusement les
instructions fournies avec le siège
enfant. Les conserver dans la voiture
avec les papiers et cette Notice. Ne
jamais utiliser de sièges enfants
dépourvus de mode d'emploi.
Chaque système de retenue est
rigoureusement réservé pour une
personne seule : ne jamais l'utiliser pour
attacher deux enfants simultanément.
Toujours vérifier que les ceintures de
sécurité ne sont pas positionnées sur le
cou de l'enfant.
Vérifier systématiquement en tirant
sur la sangle que les ceintures de
sécurité sont bien bouclées.
Pendant le voyage, ne pas permettre
à l'enfant de prendre des positions
anormales ou de déboucler sa ceinture
de sécurité.
Ne pas permettre à l'enfant de
positionner la partie diagonale de la
ceinture de sécurité sous les bras ou
derrière le dos.
Ne jamais transporter des enfants en
les tenant dans les bras, même s'il
s'agit de nouveau-nés. Personne n'est
en mesure de les retenir en cas de
choc.
Si le véhicule a subit un accident ou
accrochage, remplacer le siège-auto
pour enfant par un neuf. De plus
remplacer, selon le type de siège enfant
installé, les systèmes d'ancrage Isofix
ou la ceinture de sécurité à laquelle le
siège enfant était attaché.
Chaque siège monté dans le sens de
marche du véhicule sur le siège arrière
extérieur, quelle que soit la catégorie de
poids à laquelle le siège appartient, doit
être monté après avoir retiré l'appui-tête
du siège arrière où vous installez le
siège enfant. Cette disposition ne
s'applique pas aux coussins
rehausseurs (sans dossier) : ces
coussins rehausseurs doivent être
installés lorsque l'appuie-tête du siège
recevant ceux-ci est en place. En cas
de dépose de l'appuie-tête, il doit
toujours rester dans la voiture et doitêtre remonté en cas d'utilisation de la
place assise par un adulte.
ATTENTION
76)GRAVE DANGER : quand l'airbag
frontal côté passager est actif, ne pas
installer sur le siège avant du passager des
sièges enfant qui se montent dans le sens
contraire de la marche. L'activation de
l'airbag, en cas de choc, pourrait
provoquer des lésions mortelles à l'enfant
transporté, indépendamment de la gravité
du choc. Il est conseillé de toujours
transporter les enfants dans leur siège sur
la banquette arrière, car cette position s'est
avérée la plus protégée en cas d'accident.
77)L'obligation de désactiver l'airbag si
l'on installe un siège enfant dos à la route
figure sur l'étiquette collée sur le pare-soleil
avec les symboles appropriés. Respecter
les indications figurant sur le pare-soleil
côté passager (voir la description du
paragraphe « Système de protection
supplémentaire (SRS) - Airbags »).
78)S'il faut transporter un enfant sur le
siège avant côté passager avec un siège
enfant qui se monte dos à la route, les
airbags côté passager frontal et latéral
(Side bag) doivent être désactivés via le
menu principal de l'écran (se référer au
paragraphe « Écran » du chapitre
« Présentation du combiné de bord ») et
vérifier que leur désactivation est bien
signalée par l'allumage du voyant
OFF
sur la platine située sur la planche de bord.
En outre, le siège passager doit être reculé
jusqu'en butée, pour éviter tout contact du
siège enfant avec la planche de bord.
109

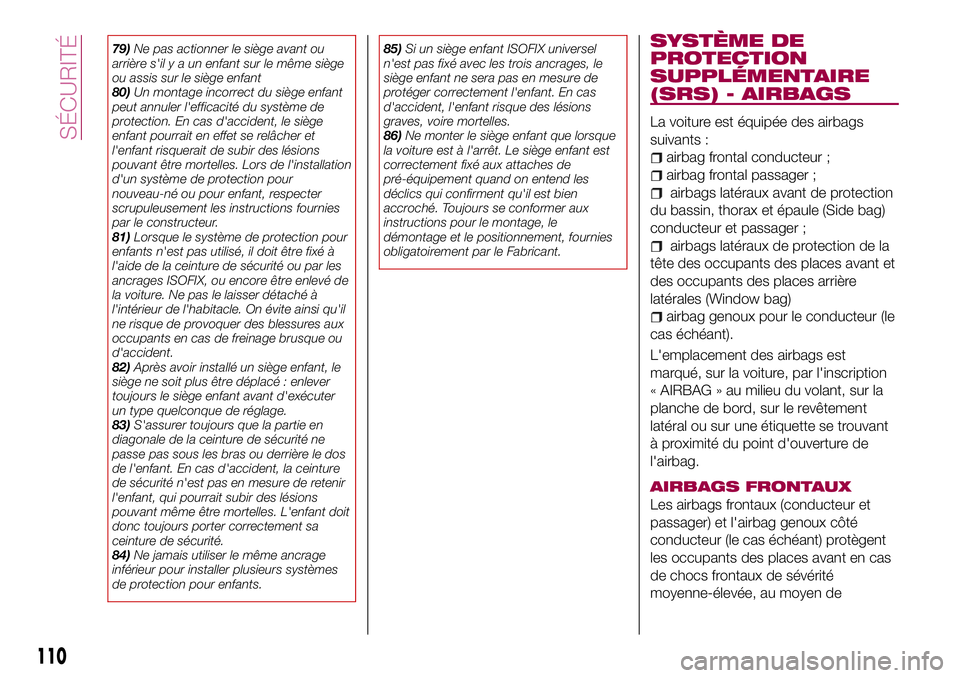

79)Ne pas actionner le siège avant ou
arrière s'ilyaunenfant sur le même siège
ou assis sur le siège enfant
80)Un montage incorrect du siège enfant
peut annuler l'efficacité du système de
protection. En cas d'accident, le siège
enfant pourrait en effet se relâcher et
l'enfant risquerait de subir des lésions
pouvant être mortelles. Lors de l'installation
d'un système de protection pour
nouveau-né ou pour enfant, respecter
scrupuleusement les instructions fournies
par le constructeur.
81)Lorsque le système de protection pour
enfants n'est pas utilisé, il doit être fixé à
l'aide de la ceinture de sécurité ou par les
ancrages ISOFIX, ou encore être enlevé de
la voiture. Ne pas le laisser détaché à
l'intérieur de l'habitacle. On évite ainsi qu'il
ne risque de provoquer des blessures aux
occupants en cas de freinage brusque ou
d'accident.
82)Après avoir installé un siège enfant, le
siège ne soit plus être déplacé : enlever
toujours le siège enfant avant d'exécuter
un type quelconque de réglage.
83)S'assurer toujours que la partie en
diagonale de la ceinture de sécurité ne
passe pas sous les bras ou derrière le dos
de l'enfant. En cas d'accident, la ceinture
de sécurité n'est pas en mesure de retenir
l'enfant, qui pourrait subir des lésions
pouvant même être mortelles. L'enfant doit
donc toujours porter correctement sa
ceinture de sécurité.
84)Ne jamais utiliser le même ancrage
inférieur pour installer plusieurs systèmes
de protection pour enfants.85)Si un siège enfant ISOFIX universel
n'est pas fixé avec les trois ancrages, le
siège enfant ne sera pas en mesure de
protéger correctement l'enfant. En cas
d'accident, l'enfant risque des lésions
graves, voire mortelles.
86)Ne monter le siège enfant que lorsque
la voiture est à l'arrêt. Le siège enfant est
correctement fixé aux attaches de
pré-équipement quand on entend les
déclics qui confirment qu'il est bien
accroché. Toujours se conformer aux
instructions pour le montage, le
démontage et le positionnement, fournies
obligatoirement par le Fabricant.SYSTÈME DE
PROTECTION
SUPPLÉMENTAIRE
(SRS) - AIRBAGS
La voiture est équipée des airbags
suivants :
airbag frontal conducteur ;
airbag frontal passager ;
airbags latéraux avant de protection
du bassin, thorax et épaule (Side bag)
conducteur et passager ;
airbags latéraux de protection de la
tête des occupants des places avant et
des occupants des places arrière
latérales (Window bag)
airbag genoux pour le conducteur (le
cas échéant).
L'emplacement des airbags est
marqué, sur la voiture, par l'inscription
« AIRBAG » au milieu du volant, sur la
planche de bord, sur le revêtement
latéral ou sur une étiquette se trouvant
à proximité du point d'ouverture de
l'airbag.
AIRBAGS FRONTAUX
Les airbags frontaux (conducteur et
passager) et l'airbag genoux côté
conducteur (le cas échéant) protègent
les occupants des places avant en cas
de chocs frontaux de sévérité
moyenne-élevée, au moyen de
110
SÉCURITÉ

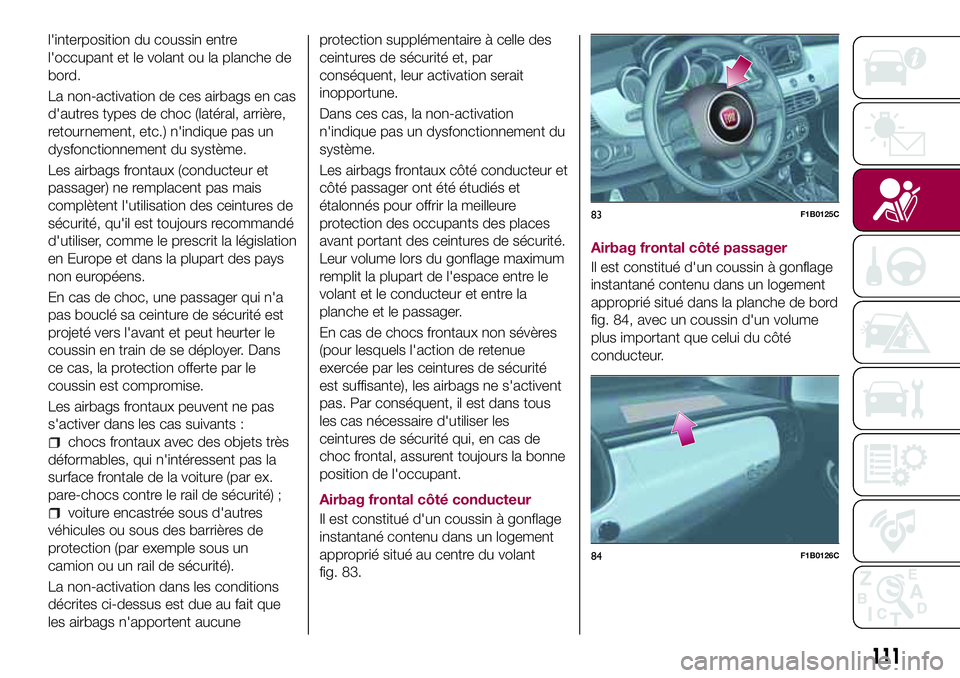

l'interposition du coussin entre
l'occupant et le volant ou la planche de
bord.
La non-activation de ces airbags en cas
d'autres types de choc (latéral, arrière,
retournement, etc.) n'indique pas un
dysfonctionnement du système.
Les airbags frontaux (conducteur et
passager) ne remplacent pas mais
complètent l'utilisation des ceintures de
sécurité, qu'il est toujours recommandé
d'utiliser, comme le prescrit la législation
en Europe et dans la plupart des pays
non européens.
En cas de choc, une passager qui n'a
pas bouclé sa ceinture de sécurité est
projeté vers l'avant et peut heurter le
coussin en train de se déployer. Dans
ce cas, la protection offerte par le
coussin est compromise.
Les airbags frontaux peuvent ne pas
s'activer dans les cas suivants :
chocs frontaux avec des objets très
déformables, qui n'intéressent pas la
surface frontale de la voiture (par ex.
pare-chocs contre le rail de sécurité) ;
voiture encastrée sous d'autres
véhicules ou sous des barrières de
protection (par exemple sous un
camion ou un rail de sécurité).
La non-activation dans les conditions
décrites ci-dessus est due au fait que
les airbags n'apportent aucuneprotection supplémentaire à celle des
ceintures de sécurité et, par
conséquent, leur activation serait
inopportune.
Dans ces cas, la non-activation
n'indique pas un dysfonctionnement du
système.
Les airbags frontaux côté conducteur et
côté passager ont été étudiés et
étalonnés pour offrir la meilleure
protection des occupants des places
avant portant des ceintures de sécurité.
Leur volume lors du gonflage maximum
remplit la plupart de l'espace entre le
volant et le conducteur et entre la
planche et le passager.
En cas de chocs frontaux non sévères
(pour lesquels l'action de retenue
exercée par les ceintures de sécurité
est suffisante), les airbags ne s'activent
pas. Par conséquent, il est dans tous
les cas nécessaire d'utiliser les
ceintures de sécurité qui, en cas de
choc frontal, assurent toujours la bonne
position de l'occupant.
Airbag frontal côté conducteur
Il est constitué d'un coussin à gonflage
instantané contenu dans un logement
approprié situé au centre du volant
fig. 83.Airbag frontal côté passager
Il est constitué d'un coussin à gonflage
instantané contenu dans un logement
approprié situé dans la planche de bord
fig. 84, avec un coussin d'un volume
plus important que celui du côté
conducteur.
83F1B0125C
84F1B0126C
111

Airbag frontal côté passager et
siège enfant
Les sièges enfants que l'on monte dos
à la route ne doiventJAMAISêtre
installés sur le siège avant lorsque
l'airbag passager est activé, parce que
l'activation de l'airbag en cas de choc
pourrait provoquer des lésions
mortelles à l'enfant transporté.

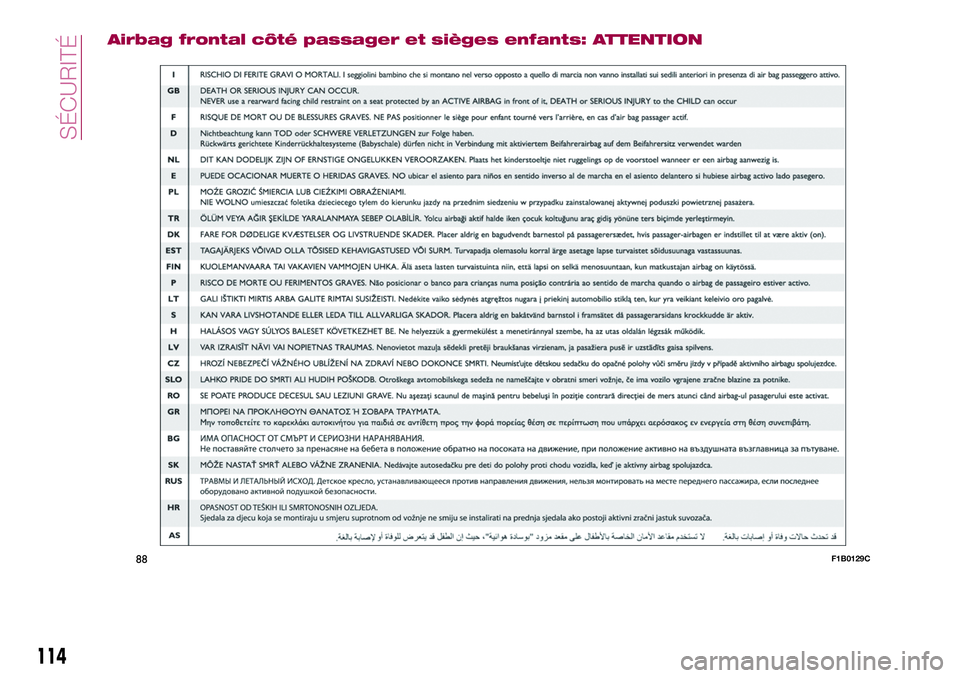

RespecterÀ LA LETTREles
recommandations de l'étiquette
apposée sur le pare-soleil côté
passager fig. 85.Airbag genoux côté conducteur
(suivant modèle)
Il se trouve dans un logement approprié
situé sous la planche de bord et
couvert par une couverture spécifique
fig. 86. Il fournit une protection
supplémentaire en cas de choc frontal.Désactivation des airbags côté
passager : airbag frontal et airbag
latéral pour la protection du bassin,
du thorax et de l'épaule
S'il était absolument nécessaire de
transporter un enfant dans un siège
enfant sur le siège avant dans le sens
contraire de la marche, veiller à
désactiver l'airbag frontal côté passager
et l'airbag latéral avant (Side bag).
Pour désactiver les airbags, utiliser le
Menu de l'écran (voir les indications
décrites au paragraphe « Écran » du
chapitre « Connaissance du combiné
de bord »).
Au centre de la planche de bord
fig. 87 se trouvent les LED
OFFet
ON.
85F1B0127C
86F1B0132C
87F1B0128C
112
SÉCURITÉ

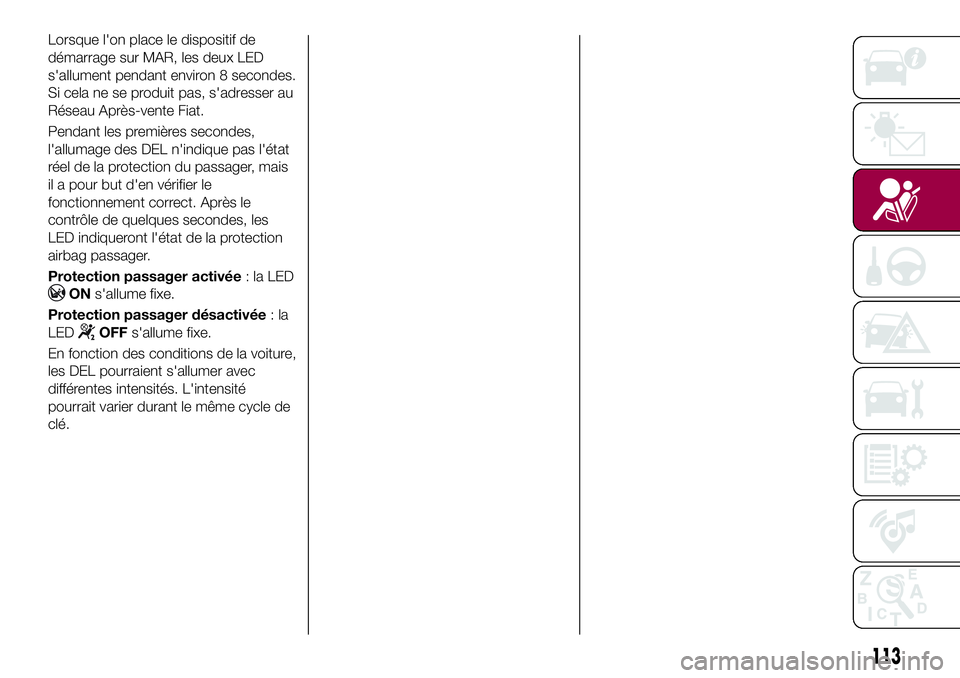

Lorsque l'on place le dispositif de
démarrage sur MAR, les deux LED
s'allument pendant environ 8 secondes.
Si cela ne se produit pas, s'adresser au
Réseau Après-vente Fiat.
Pendant les premières secondes,
l'allumage des DEL n'indique pas l'état
réel de la protection du passager, mais
il a pour but d'en vérifier le
fonctionnement correct. Après le
contrôle de quelques secondes, les
LED indiqueront l'état de la protection
airbag passager.
Protection passager activée:laLED
ONs'allume fixe.
Protection passager désactivée:la
LED
OFFs'allume fixe.
En fonction des conditions de la voiture,
les DEL pourraient s'allumer avec
différentes intensités. L'intensité
pourrait varier durant le même cycle de
clé.
113

Airbag frontal côté passager et sièges enfants: ATTENTION
88F1B0129C
114
SÉCURITÉ

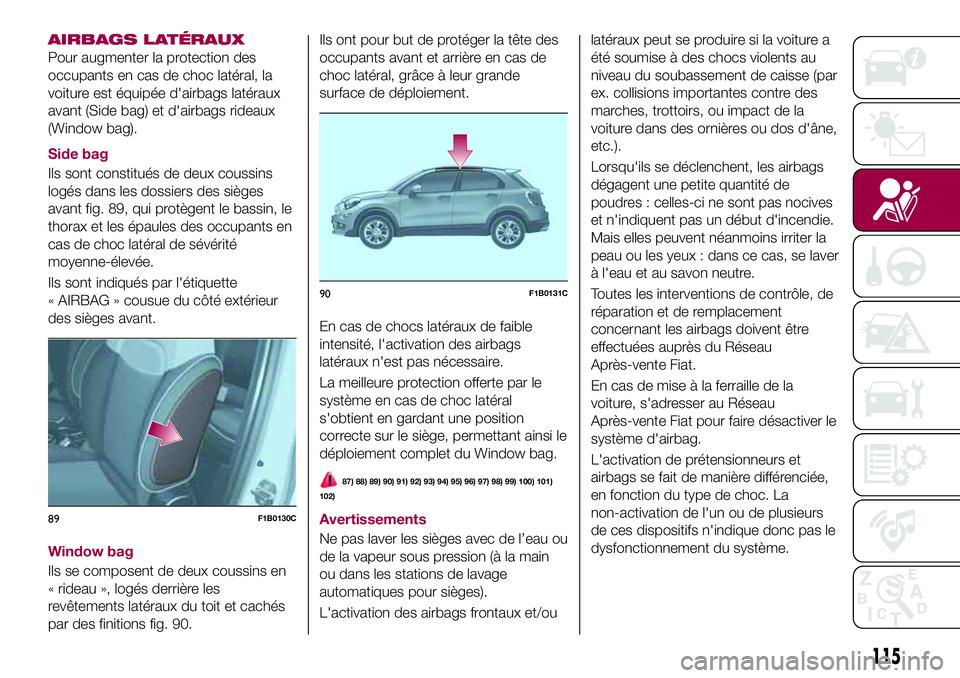

AIRBAGS LATÉRAUX
Pour augmenter la protection des
occupants en cas de choc latéral, la
voiture est équipée d'airbags latéraux
avant (Side bag) et d'airbags rideaux
(Window bag).
Side bag
Ils sont constitués de deux coussins
logés dans les dossiers des sièges
avant fig. 89, qui protègent le bassin, le
thorax et les épaules des occupants en
cas de choc latéral de sévérité
moyenne-élevée.
Ils sont indiqués par l'étiquette
« AIRBAG » cousue du côté extérieur
des sièges avant.
Window bag
Ils se composent de deux coussins en
« rideau », logés derrière les
revêtements latéraux du toit et cachés
par des finitions fig. 90.Ils ont pour but de protéger la tête des
occupants avant et arrière en cas de
choc latéral, grâce à leur grande
surface de déploiement.
En cas de chocs latéraux de faible
intensité, l'activation des airbags
latéraux n'est pas nécessaire.
La meilleure protection offerte par le
système en cas de choc latéral
s'obtient en gardant une position
correcte sur le siège, permettant ainsi le
déploiement complet du Window bag.
87) 88) 89) 90) 91) 92) 93) 94) 95) 96) 97) 98) 99) 100) 101)
102)
Avertissements
Ne pas laver les sièges avec de l’eau ou
de la vapeur sous pression (à la main
ou dans les stations de lavage
automatiques pour sièges).
L'activation des airbags frontaux et/oulatéraux peut se produire si la voiture a
été soumise à des chocs violents au
niveau du soubassement de caisse (par
ex. collisions importantes contre des
marches, trottoirs, ou impact de la
voiture dans des ornières ou dos d'âne,
etc.).
Lorsqu'ils se déclenchent, les airbags
dégagent une petite quantité de
poudres : celles-ci ne sont pas nocives
et n'indiquent pas un début d'incendie.
Mais elles peuvent néanmoins irriter la
peau ou les yeux : dans ce cas, se laver
à l'eau et au savon neutre.
Toutes les interventions de contrôle, de
réparation et de remplacement
concernant les airbags doivent être
effectuées auprès du Réseau
Après-vente Fiat.
En cas de mise à la ferraille de la
voiture, s'adresser au Réseau
Après-vente Fiat pour faire désactiver le
système d'airbag.
L'activation de prétensionneurs et
airbags se fait de manière différenciée,
en fonction du type de choc. La
non-activation de l'un ou de plusieurs
de ces dispositifs n'indique donc pas le
dysfonctionnement du système.89F1B0130C
90F1B0131C
115

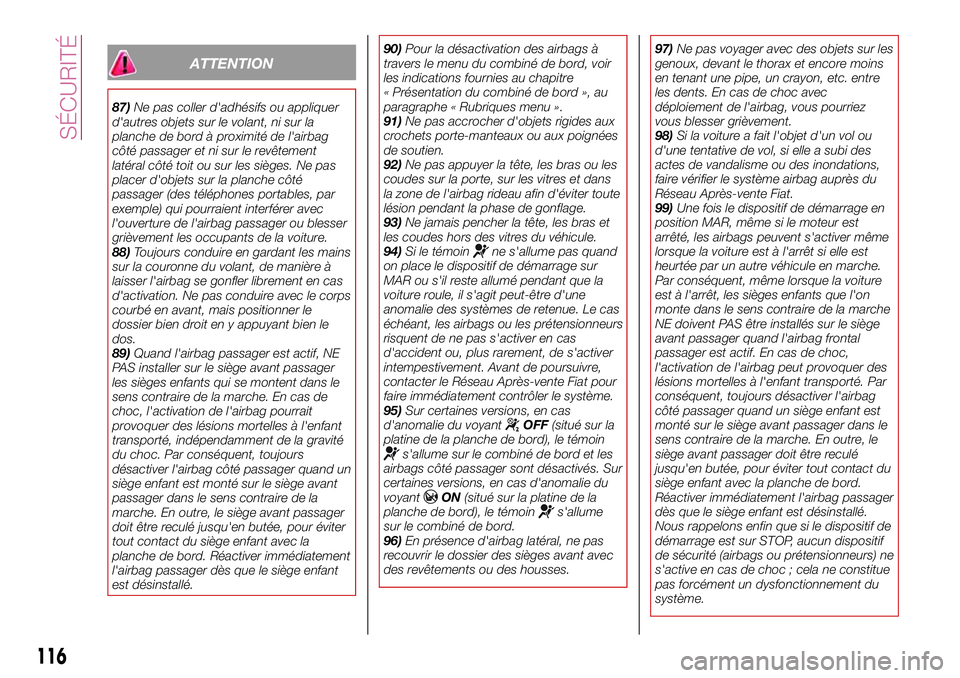

ATTENTION
87)Ne pas coller d'adhésifs ou appliquer
d'autres objets sur le volant, ni sur la
planche de bord à proximité de l'airbag
côté passager et ni sur le revêtement
latéral côté toit ou sur les sièges. Ne pas
placer d'objets sur la planche côté
passager (des téléphones portables, par
exemple) qui pourraient interférer avec
l'ouverture de l'airbag passager ou blesser
grièvement les occupants de la voiture.
88)Toujours conduire en gardant les mains
sur la couronne du volant, de manière à
laisser l'airbag se gonfler librement en cas
d'activation. Ne pas conduire avec le corps
courbé en avant, mais positionner le
dossier bien droit en y appuyant bien le
dos.
89)Quand l'airbag passager est actif, NE
PAS installer sur le siège avant passager
les sièges enfants qui se montent dans le
sens contraire de la marche. En cas de
choc, l'activation de l'airbag pourrait
provoquer des lésions mortelles à l'enfant
transporté, indépendamment de la gravité
du choc. Par conséquent, toujours
désactiver l'airbag côté passager quand un
siège enfant est monté sur le siège avant
passager dans le sens contraire de la
marche. En outre, le siège avant passager
doit être reculé jusqu'en butée, pour éviter
tout contact du siège enfant avec la
planche de bord. Réactiver immédiatement
l'airbag passager dès que le siège enfant
est désinstallé.90)Pour la désactivation des airbags à
travers le menu du combiné de bord, voir
les indications fournies au chapitre
« Présentation du combiné de bord », au
paragraphe « Rubriques menu ».
91)Ne pas accrocher d'objets rigides aux
crochets porte-manteaux ou aux poignées
de soutien.
92)Ne pas appuyer la tête, les bras ou les
coudes sur la porte, sur les vitres et dans
la zone de l'airbag rideau afin d'éviter toute
lésion pendant la phase de gonflage.
93)Ne jamais pencher la tête, les bras et
les coudes hors des vitres du véhicule.
94)Si le témoin
ne s'allume pas quand
on place le dispositif de démarrage sur
MAR ou s'il reste allumé pendant que la
voiture roule, il s'agit peut-être d'une
anomalie des systèmes de retenue. Le cas
échéant, les airbags ou les prétensionneurs
risquent de ne pas s'activer en cas
d'accident ou, plus rarement, de s'activer
intempestivement. Avant de poursuivre,
contacter le Réseau Après-vente Fiat pour
faire immédiatement contrôler le système.
95)Sur certaines versions, en cas
d'anomalie du voyant
OFF(situé sur la
platine de la planche de bord), le témoin
s'allume sur le combiné de bord et les
airbags côté passager sont désactivés. Sur
certaines versions, en cas d'anomalie du
voyant
ON(situé sur la platine de la
planche de bord), le témoins'allume
sur le combiné de bord.
96)En présence d'airbag latéral, ne pas
recouvrir le dossier des sièges avant avec
des revêtements ou des housses.97)Ne pas voyager avec des objets sur les
genoux, devant le thorax et encore moins
en tenant une pipe, un crayon, etc. entre
les dents. En cas de choc avec
déploiement de l'airbag, vous pourriez
vous blesser grièvement.
98)Si la voiture a fait l'objet d'un vol ou
d'une tentative de vol, si elle a subi des
actes de vandalisme ou des inondations,
faire vérifier le système airbag auprès du
Réseau Après-vente Fiat.
99)Une fois le dispositif de démarrage en
position MAR, même si le moteur est
arrêté, les airbags peuvent s'activer même
lorsque la voiture est à l'arrêt si elle est
heurtée par un autre véhicule en marche.
Par conséquent, même lorsque la voiture
est à l'arrêt, les sièges enfants que l'on
monte dans le sens contraire de la marche
NE doivent PAS être installés sur le siège
avant passager quand l'airbag frontal
passager est actif. En cas de choc,
l'activation de l'airbag peut provoquer des
lésions mortelles à l'enfant transporté. Par
conséquent, toujours désactiver l'airbag
côté passager quand un siège enfant est
monté sur le siège avant passager dans le
sens contraire de la marche. En outre, le
siège avant passager doit être reculé
jusqu'en butée, pour éviter tout contact du
siège enfant avec la planche de bord.
Réactiver immédiatement l'airbag passager
dès que le siège enfant est désinstallé.
Nous rappelons enfin que si le dispositif de
démarrage est sur STOP, aucun dispositif
de sécurité (airbags ou prétensionneurs) ne
s'active en cas de choc ; cela ne constitue
pas forcément un dysfonctionnement du
système.
116
SÉCURITÉ

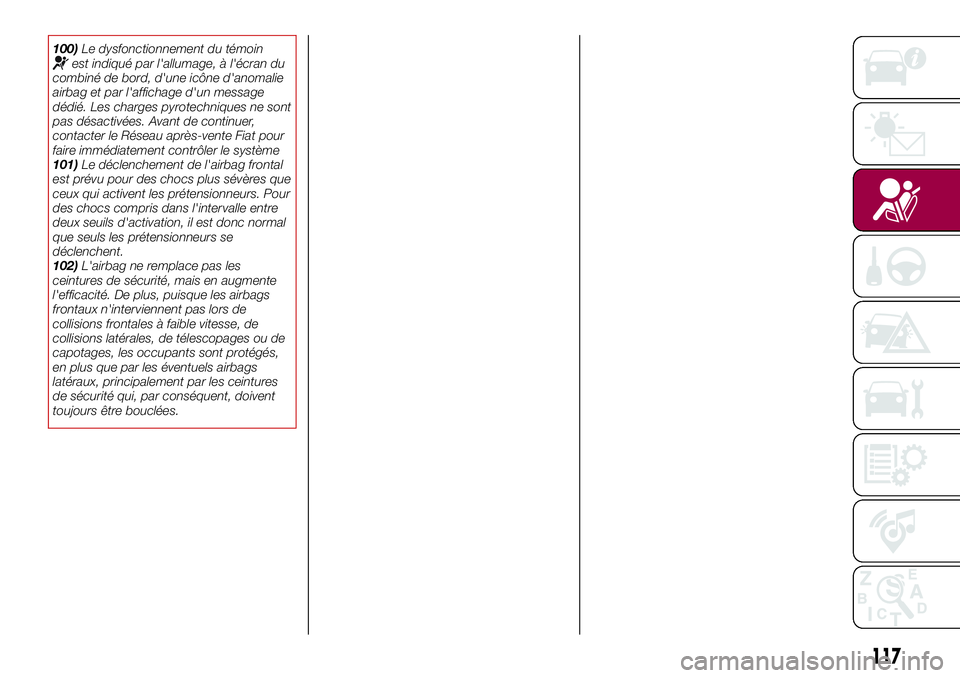

100)Le dysfonctionnement du témoinest indiqué par l'allumage, à l'écran du
combiné de bord, d'une icône d'anomalie
airbag et par l'affichage d'un message
dédié. Les charges pyrotechniques ne sont
pas désactivées. Avant de continuer,
contacter le Réseau après-vente Fiat pour
faire immédiatement contrôler le système
101)Le déclenchement de l'airbag frontal
est prévu pour des chocs plus sévères que
ceux qui activent les prétensionneurs. Pour
des chocs compris dans l'intervalle entre
deux seuils d'activation, il est donc normal
que seuls les prétensionneurs se
déclenchent.
102)L'airbag ne remplace pas les
ceintures de sécurité, mais en augmente
l'efficacité. De plus, puisque les airbags
frontaux n'interviennent pas lors de
collisions frontales à faible vitesse, de
collisions latérales, de télescopages ou de
capotages, les occupants sont protégés,
en plus que par les éventuels airbags
latéraux, principalement par les ceintures
de sécurité qui, par conséquent, doivent
toujours être bouclées.
117

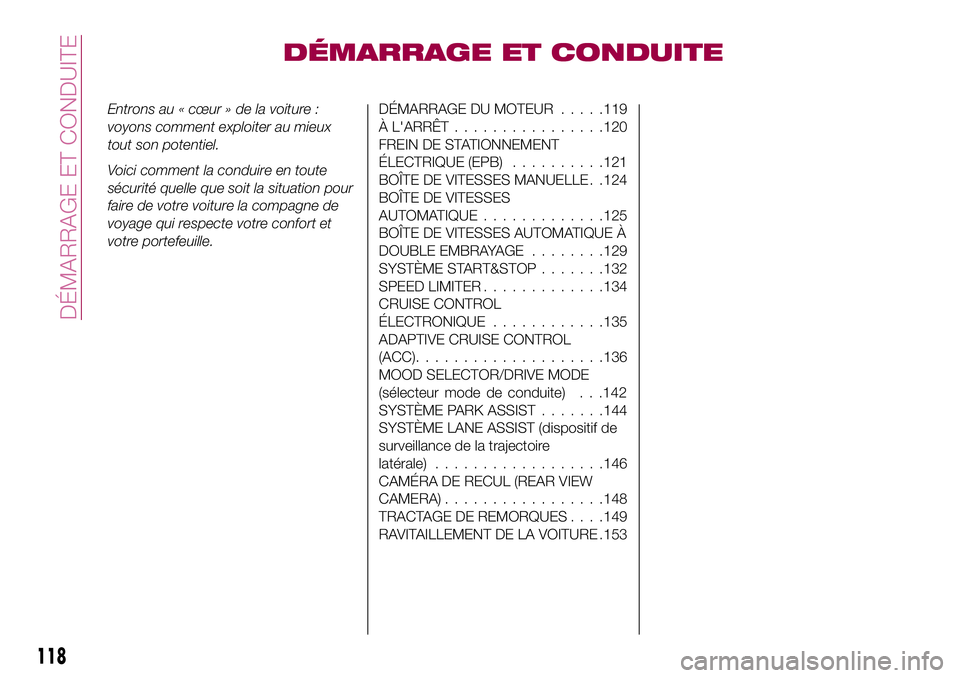

DÉMARRAGE ET CONDUITE
Entrons au « cœur » de la voiture :
voyons comment exploiter au mieux
tout son potentiel.
Voici comment la conduire en toute
sécurité quelle que soit la situation pour
faire de votre voiture la compagne de
voyage qui respecte votre confort et
votre portefeuille.DÉMARRAGE DU MOTEUR.....119
À L'ARRÊT................120
FREIN DE STATIONNEMENT
ÉLECTRIQUE (EPB)..........121
BOÎTE DE VITESSES MANUELLE . .124
BOÎTE DE VITESSES
AUTOMATIQUE.............125
BOÎTE DE VITESSES AUTOMATIQUE À
DOUBLE EMBRAYAGE........129
SYSTÈME START&STOP.......132
SPEED LIMITER.............134
CRUISE CONTROL
ÉLECTRONIQUE............135
ADAPTIVE CRUISE CONTROL
(ACC)....................136
MOOD SELECTOR/DRIVE MODE
(sélecteur mode de conduite) . . .142
SYSTÈME PARK ASSIST.......144
SYSTÈME LANE ASSIST (dispositif de
surveillance de la trajectoire
latérale)..................146
CAMÉRA DE RECUL (REAR VIEW
CAMERA).................148
TRACTAGE DE REMORQUES. . . .149
RAVITAILLEMENT DE LA VOITURE .153
118
DÉMARRAGE ET CONDUITE
