FIAT 500X 2017 Notice d'entretien (in French)

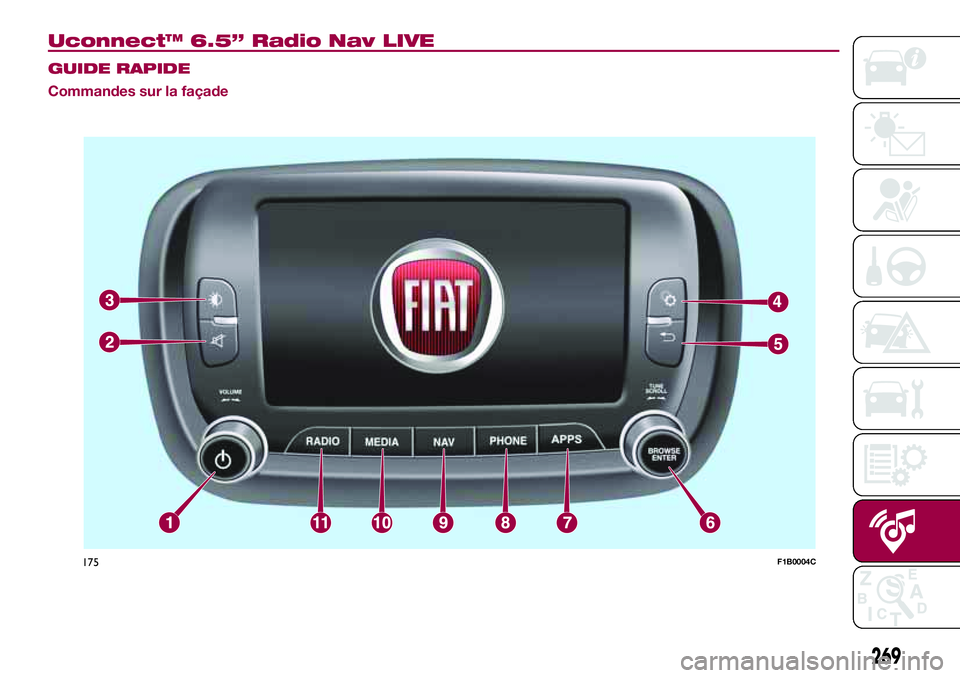

Uconnect™ 6.5” Radio Nav LIVE
GUIDE RAPIDE
Commandes sur la façade
269
175F1B0004C

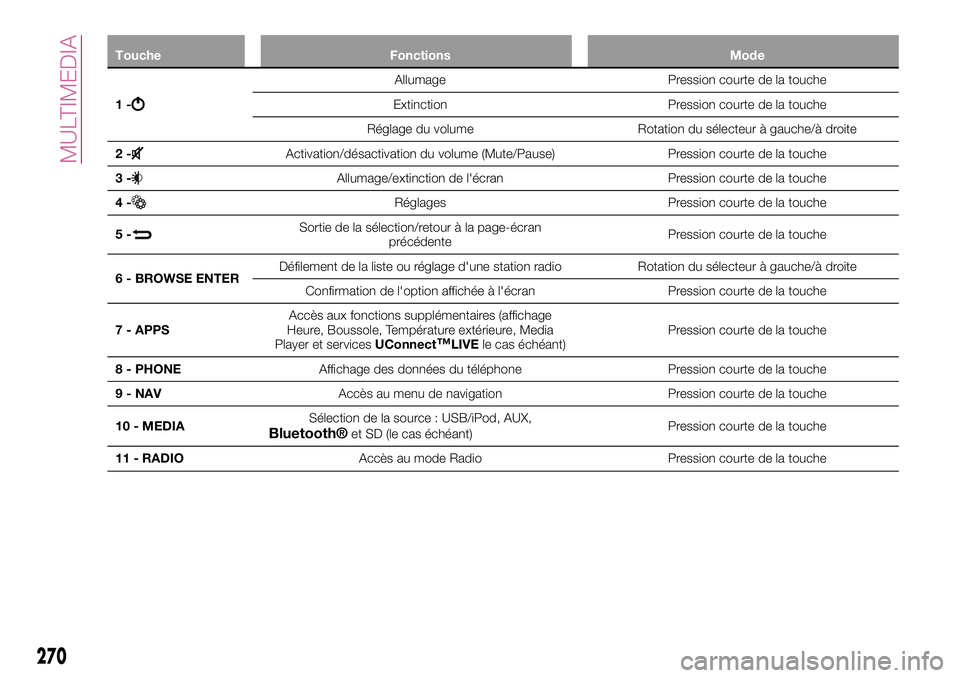

Touche Fonctions Mode
1-
Allumage Pression courte de la touche
Extinction Pression courte de la touche
Réglage du volume Rotation du sélecteur à gauche/à droite
2-
Activation/désactivation du volume (Mute/Pause) Pression courte de la touche
3-
Allumage/extinction de l'écran Pression courte de la touche
4-
Réglages Pression courte de la touche
5-
Sortie de la sélection/retour à la page-écran
précédentePression courte de la touche
6 - BROWSE ENTERDéfilement de la liste ou réglage d'une station radio Rotation du sélecteur à gauche/à droite
Confirmation de l'option affichée à l'écran Pression courte de la touche
7 - APPSAccès aux fonctions supplémentaires (affichage
Heure, Boussole, Température extérieure, Media
Player et servicesUConnect
™LIVEle cas échéant)Pression courte de la touche
8 - PHONEAffichage des données du téléphone Pression courte de la touche
9 - NAVAccès au menu de navigation Pression courte de la touche
10 - MEDIASélection de la source : USB/iPod, AUX,
Bluetooth®et SD (le cas échéant)Pression courte de la touche
11 - RADIOAccès au mode Radio Pression courte de la touche
270
MULTIMEDIA

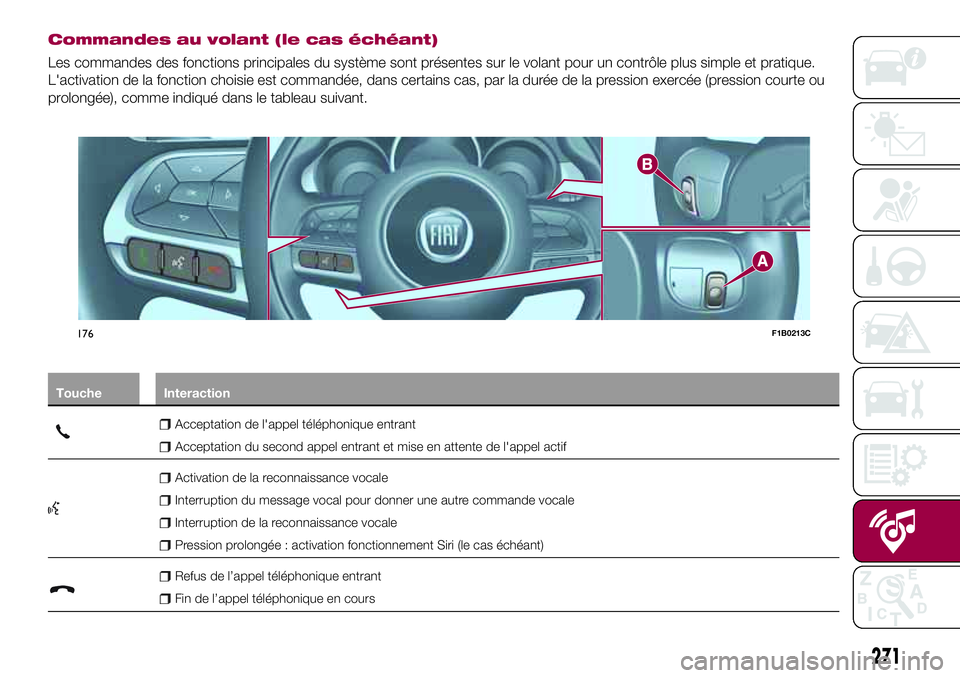

Commandes au volant (le cas échéant)
Les commandes des fonctions principales du système sont présentes sur le volant pour un contrôle plus simple et pratique.
L'activation de la fonction choisie est commandée, dans certains cas, par la durée de la pression exercée (pression courte ou
prolongée), comme indiqué dans le tableau suivant.
Touche Interaction
Acceptation de l'appel téléphonique entrant
Acceptation du second appel entrant et mise en attente de l'appel actif
Activation de la reconnaissance vocale
Interruption du message vocal pour donner une autre commande vocale
Interruption de la reconnaissance vocale
Pression prolongée : activation fonctionnement Siri (le cas échéant)
Refus de l’appel téléphonique entrant
Fin de l’appel téléphonique en cours
176F1B0213C
271

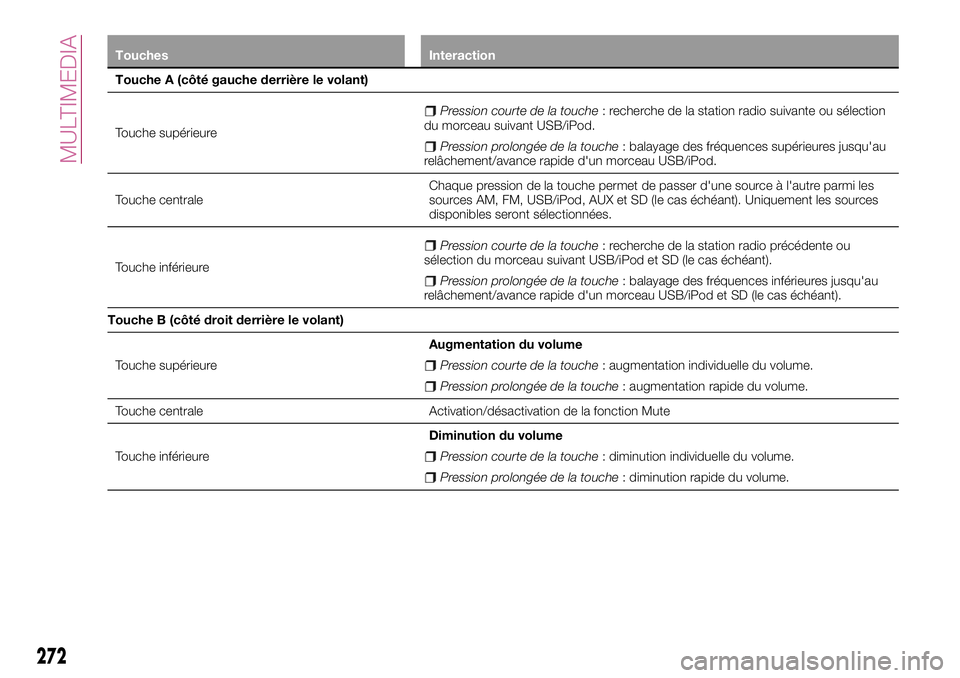

Touches Interaction
Touche A (côté gauche derrière le volant)
Touche supérieure
Pression courte de la touche: recherche de la station radio suivante ou sélection
du morceau suivant USB/iPod.
Pression prolongée de la touche: balayage des fréquences supérieures jusqu'au
relâchement/avance rapide d'un morceau USB/iPod.
Touche centraleChaque pression de la touche permet de passer d'une source à l'autre parmi les
sources AM, FM, USB/iPod, AUX et SD (le cas échéant). Uniquement les sources
disponibles seront sélectionnées.
Touche inférieure
Pression courte de la touche: recherche de la station radio précédente ou
sélection du morceau suivant USB/iPod et SD (le cas échéant).
Pression prolongée de la touche: balayage des fréquences inférieures jusqu'au
relâchement/avance rapide d'un morceau USB/iPod et SD (le cas échéant).
Touche B (côté droit derrière le volant)
Touche supérieureAugmentation du volume
Pression courte de la touche: augmentation individuelle du volume.
Pression prolongée de la touche: augmentation rapide du volume.
Touche centrale Activation/désactivation de la fonction Mute
Touche inférieureDiminution du volume
Pression courte de la touche: diminution individuelle du volume.
Pression prolongée de la touche: diminution rapide du volume.
272
MULTIMEDIA

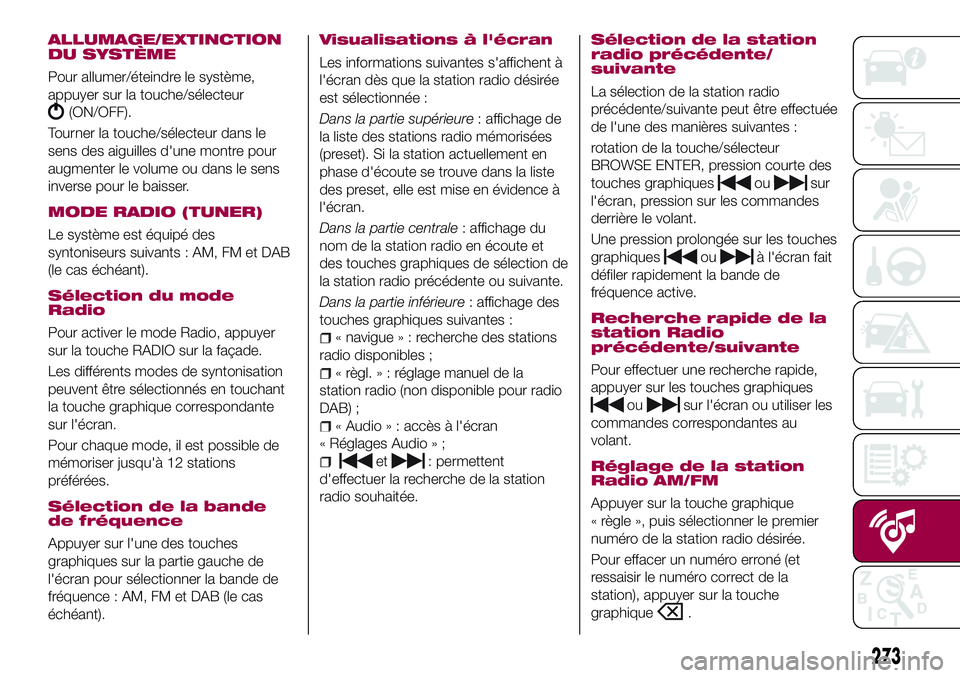

ALLUMAGE/EXTINCTION
DU SYSTÈME
Pour allumer/éteindre le système,
appuyer sur la touche/sélecteur
(ON/OFF).
Tourner la touche/sélecteur dans le
sens des aiguilles d'une montre pour
augmenter le volume ou dans le sens
inverse pour le baisser.
MODE RADIO (TUNER)
Le système est équipé des
syntoniseurs suivants : AM, FM et DAB
(le cas échéant).
Sélection du mode
Radio
Pour activer le mode Radio, appuyer
sur la touche RADIO sur la façade.
Les différents modes de syntonisation
peuvent être sélectionnés en touchant
la touche graphique correspondante
sur l'écran.
Pour chaque mode, il est possible de
mémoriser jusqu'à 12 stations
préférées.
Sélection de la bande
de fréquence
Appuyer sur l'une des touches
graphiques sur la partie gauche de
l'écran pour sélectionner la bande de
fréquence : AM, FM et DAB (le cas
échéant).
Visualisations à l'écran
Les informations suivantes s'affichent à
l'écran dès que la station radio désirée
est sélectionnée :
Dans la partie supérieure: affichage de
la liste des stations radio mémorisées
(preset). Si la station actuellement en
phase d'écoute se trouve dans la liste
des preset, elle est mise en évidence à
l'écran.
Dans la partie centrale: affichage du
nom de la station radio en écoute et
des touches graphiques de sélection de
la station radio précédente ou suivante.
Dans la partie inférieure: affichage des
touches graphiques suivantes :
« navigue»:recherche des stations
radio disponibles ;
«règl.»:réglage manuel de la
station radio (non disponible pour radio
DAB) ;
« Audio » : accès à l'écran
« Réglages Audio » ;
et: permettent
d'effectuer la recherche de la station
radio souhaitée.
Sélection de la station
radio précédente/
suivante
La sélection de la station radio
précédente/suivante peut être effectuée
de l'une des manières suivantes :
rotation de la touche/sélecteur
BROWSE ENTER, pression courte des
touches graphiques
ousur
l'écran, pression sur les commandes
derrière le volant.
Une pression prolongée sur les touches
graphiques
ouà l'écran fait
défiler rapidement la bande de
fréquence active.
Recherche rapide de la
station Radio
précédente/suivante
Pour effectuer une recherche rapide,
appuyer sur les touches graphiques
ousur l'écran ou utiliser les
commandes correspondantes au
volant.
Réglage de la station
Radio AM/FM
Appuyer sur la touche graphique
« règle », puis sélectionner le premier
numéro de la station radio désirée.
Pour effacer un numéro erroné (et
ressaisir le numéro correct de la
station), appuyer sur la touche
graphique
.
273

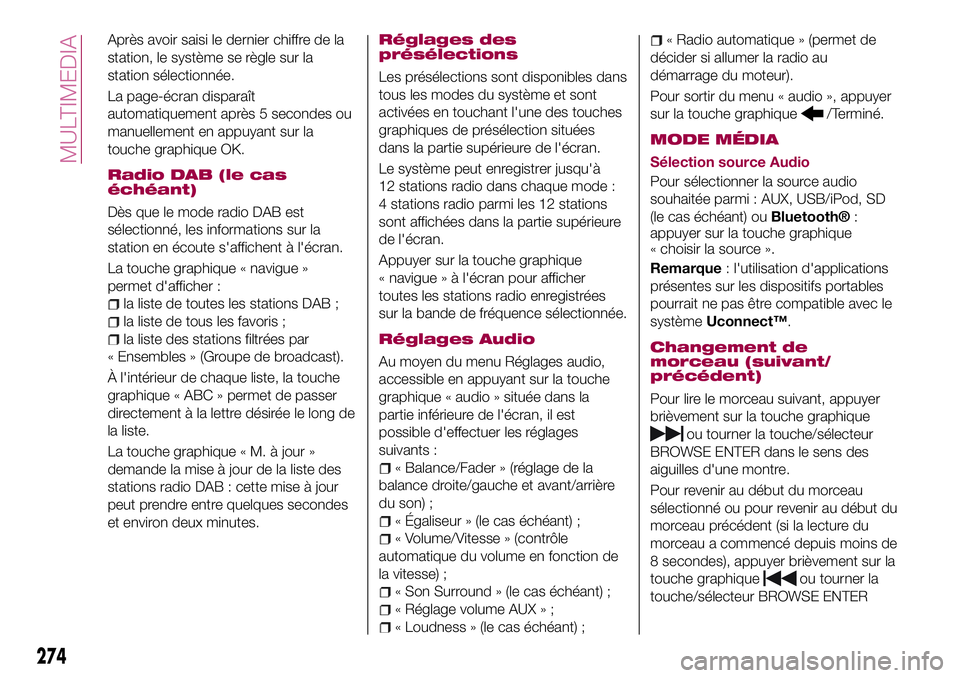

Après avoir saisi le dernier chiffre de la
station, le système se règle sur la
station sélectionnée.
La page-écran disparaît
automatiquement après 5 secondes ou
manuellement en appuyant sur la
touche graphique OK.
Radio DAB (le cas
échéant)
Dès que le mode radio DAB est
sélectionné, les informations sur la
station en écoute s'affichent à l'écran.
La touche graphique « navigue »
permet d'afficher :
la liste de toutes les stations DAB ;
la liste de tous les favoris ;
la liste des stations filtrées par
« Ensembles » (Groupe de broadcast).
À l'intérieur de chaque liste, la touche
graphique « ABC » permet de passer
directement à la lettre désirée le long de
la liste.
La touche graphique « M. à jour »
demande la mise à jour de la liste des
stations radio DAB : cette mise à jour
peut prendre entre quelques secondes
et environ deux minutes.
Réglages des
présélections
Les présélections sont disponibles dans
tous les modes du système et sont
activées en touchant l'une des touches
graphiques de présélection situées
dans la partie supérieure de l'écran.
Le système peut enregistrer jusqu'à
12 stations radio dans chaque mode :
4 stations radio parmi les 12 stations
sont affichées dans la partie supérieure
de l'écran.
Appuyer sur la touche graphique
« navigue » à l'écran pour afficher
toutes les stations radio enregistrées
sur la bande de fréquence sélectionnée.
Réglages Audio
Au moyen du menu Réglages audio,
accessible en appuyant sur la touche
graphique « audio » située dans la
partie inférieure de l'écran, il est
possible d'effectuer les réglages
suivants :
« Balance/Fader » (réglage de la
balance droite/gauche et avant/arrière
du son) ;
« Égaliseur » (le cas échéant) ;
« Volume/Vitesse » (contrôle
automatique du volume en fonction de
la vitesse) ;
« Son Surround » (le cas échéant) ;
« Réglage volume AUX » ;
« Loudness » (le cas échéant) ;
« Radio automatique » (permet de
décider si allumer la radio au
démarrage du moteur).
Pour sortir du menu « audio », appuyer
sur la touche graphique
/Terminé.
MODE MÉDIA
Sélection source Audio
Pour sélectionner la source audio
souhaitée parmi : AUX, USB/iPod, SD
(le cas échéant) ou
Bluetooth®:
appuyer sur la touche graphique
« choisir la source ».
Remarque: l'utilisation d'applications
présentes sur les dispositifs portables
pourrait ne pas être compatible avec le
systèmeUconnect™.
Changement de
morceau (suivant/
précédent)
Pour lire le morceau suivant, appuyer
brièvement sur la touche graphique
ou tourner la touche/sélecteur
BROWSE ENTER dans le sens des
aiguilles d'une montre.
Pour revenir au début du morceau
sélectionné ou pour revenir au début du
morceau précédent (si la lecture du
morceau a commencé depuis moins de
8 secondes), appuyer brièvement sur la
touche graphique
ou tourner la
touche/sélecteur BROWSE ENTER
274
MULTIMEDIA

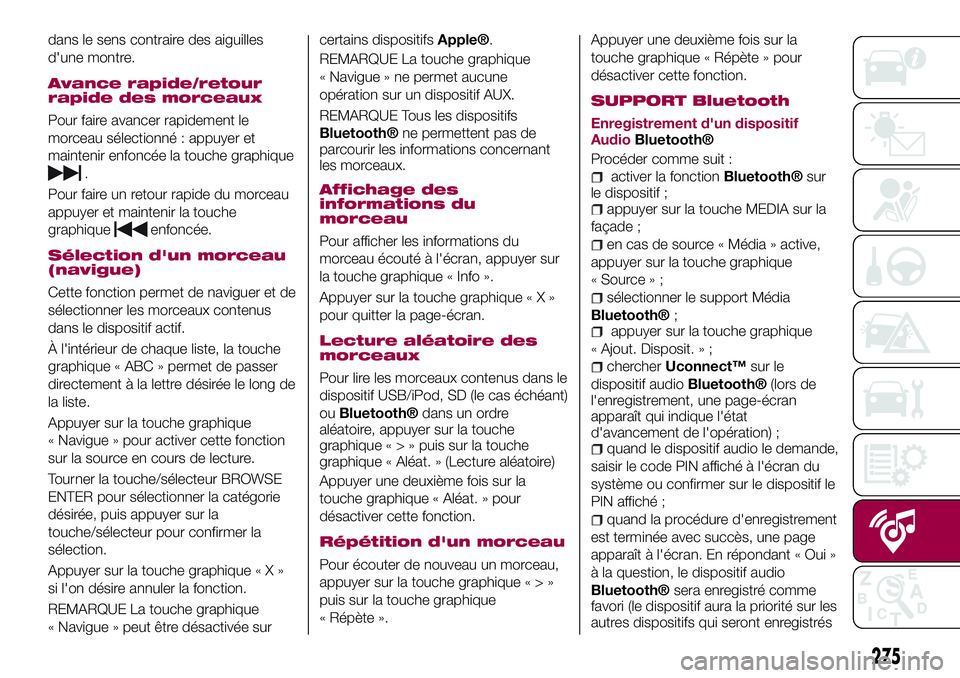

dans le sens contraire des aiguilles
d'une montre.
Avance rapide/retour
rapide des morceaux
Pour faire avancer rapidement le
morceau sélectionné : appuyer et
maintenir enfoncée la touche graphique
.
Pour faire un retour rapide du morceau
appuyer et maintenir la touche
graphique
enfoncée.
Sélection d'un morceau
(navigue)
Cette fonction permet de naviguer et de
sélectionner les morceaux contenus
dans le dispositif actif.
À l'intérieur de chaque liste, la touche
graphique « ABC » permet de passer
directement à la lettre désirée le long de
la liste.
Appuyer sur la touche graphique
« Navigue » pour activer cette fonction
sur la source en cours de lecture.
Tourner la touche/sélecteur BROWSE
ENTER pour sélectionner la catégorie
désirée, puis appuyer sur la
touche/sélecteur pour confirmer la
sélection.
Appuyer sur la touche graphique«X»
si l'on désire annuler la fonction.
REMARQUE La touche graphique
« Navigue » peut être désactivée surcertains dispositifs
Apple®.
REMARQUE La touche graphique
« Navigue » ne permet aucune
opération sur un dispositif AUX.
REMARQUE Tous les dispositifs
Bluetooth®ne permettent pas de
parcourir les informations concernant
les morceaux.
Affichage des
informations du
morceau
Pour afficher les informations du
morceau écouté à l'écran, appuyer sur
la touche graphique « Info ».
Appuyer sur la touche graphique«X»
pour quitter la page-écran.
Lecture aléatoire des
morceaux
Pour lire les morceaux contenus dans le
dispositif USB/iPod, SD (le cas échéant)
ou
Bluetooth®dans un ordre
aléatoire, appuyer sur la touche
graphique«>»puis sur la touche
graphique « Aléat. » (Lecture aléatoire)
Appuyer une deuxième fois sur la
touche graphique « Aléat. » pour
désactiver cette fonction.
Répétition d'un morceau
Pour écouter de nouveau un morceau,
appuyer sur la touche graphique«>»
puis sur la touche graphique
« Répète ».Appuyer une deuxième fois sur la
touche graphique « Répète » pour
désactiver cette fonction.
SUPPORT Bluetooth
Enregistrement d'un dispositif
AudioBluetooth®
Procéder comme suit :
activer la fonctionBluetooth®sur
le dispositif ;
appuyer sur la touche MEDIA sur la
façade ;
en cas de source « Média » active,
appuyer sur la touche graphique
« Source » ;
sélectionner le support Média
Bluetooth®;appuyer sur la touche graphique
« Ajout. Disposit. » ;
chercherUconnect™sur le
dispositif audio
Bluetooth®(lors de
l'enregistrement, une page-écran
apparaît qui indique l'état
d'avancement de l'opération) ;
quand le dispositif audio le demande,
saisir le code PIN affiché à l'écran du
système ou confirmer sur le dispositif le
PIN affiché ;
quand la procédure d'enregistrement
est terminée avec succès, une page
apparaît à l'écran. En répondant « Oui »
à la question, le dispositif audio
Bluetooth®sera enregistré comme
favori (le dispositif aura la priorité sur les
autres dispositifs qui seront enregistrés
275

par la suite). Si on répond « Non », la
priorité sera déterminée en fonction de
l'ordre de connexion. Le dernier
dispositif connecté aura la plus grande
priorité ;
l'enregistrement d'un dispositif audio
peut se faire également en appuyant
sur la touche
PHONE sur la façade
et en sélectionnant l'option « Réglag. »
ou, depuis le menu « Réglages »,
sélectionner « Téléphone/Bluetooth ».
ATTENTION S'il n'y a plus de
connexionBluetooth®entre le
téléphone portable et le système,
consulter la Notice du téléphone
portable.

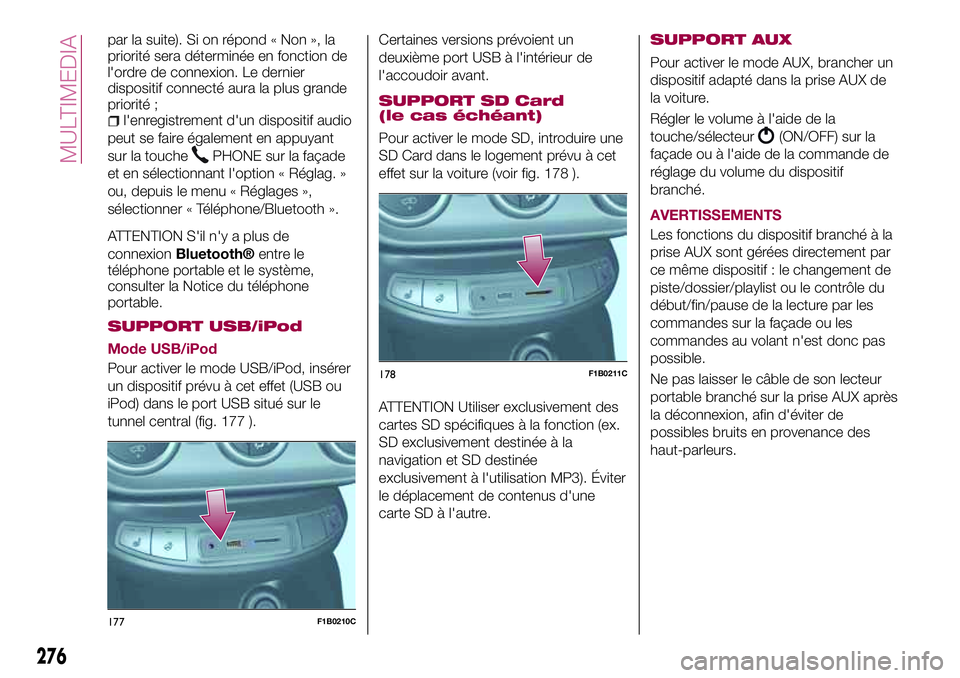

SUPPORT USB/iPod
Mode USB/iPod
Pour activer le mode USB/iPod, insérer
un dispositif prévu à cet effet (USB ou
iPod) dans le port USB situé sur le
tunnel central (fig. 177 ).Certaines versions prévoient un
deuxième port USB à l'intérieur de
l'accoudoir avant.
SUPPORT SD Card
(le cas échéant)
Pour activer le mode SD, introduire une
SD Card dans le logement prévu à cet
effet sur la voiture (voir fig. 178 ).
ATTENTION Utiliser exclusivement des
cartes SD spécifiques à la fonction (ex.
SD exclusivement destinée à la
navigation et SD destinée
exclusivement à l'utilisation MP3). Éviter
le déplacement de contenus d'une
carte SD à l'autre.SUPPORT AUX
Pour activer le mode AUX, brancher un
dispositif adapté dans la prise AUX de
la voiture.
Régler le volume à l'aide de la
touche/sélecteur
(ON/OFF) sur la
façade ou à l'aide de la commande de
réglage du volume du dispositif
branché.
AVERTISSEMENTS
Les fonctions du dispositif branché à la
prise AUX sont gérées directement par
ce même dispositif : le changement de
piste/dossier/playlist ou le contrôle du
début/fin/pause de la lecture par les
commandes sur la façade ou les
commandes au volant n'est donc pas
possible.
Ne pas laisser le câble de son lecteur
portable branché sur la prise AUX après
la déconnexion, afin d'éviter de
possibles bruits en provenance des
haut-parleurs.
177F1B0210C
178F1B0211C
276
MULTIMEDIA

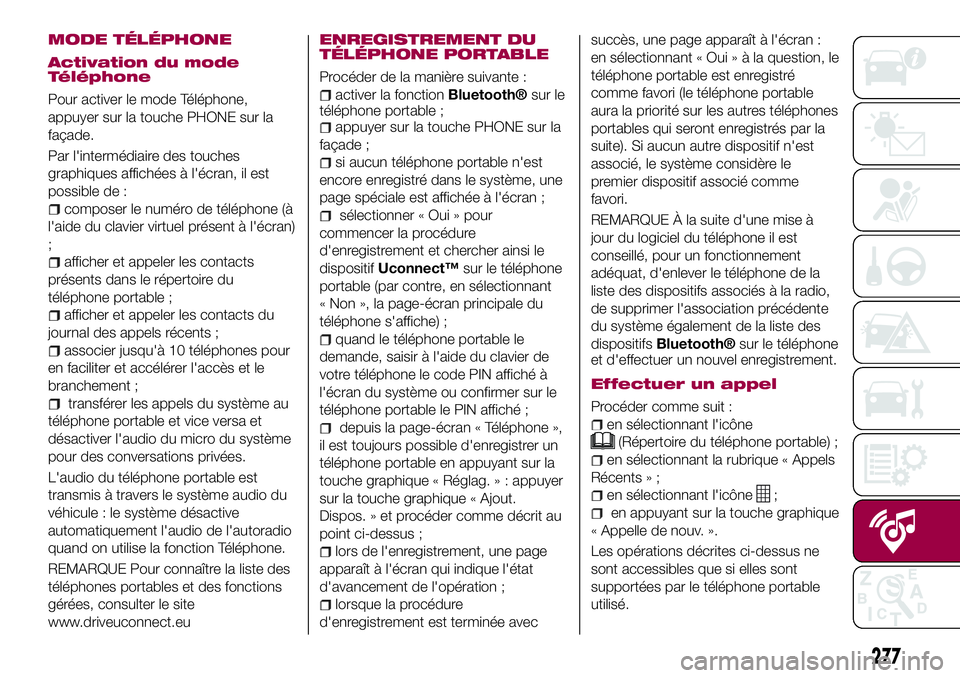

MODE TÉLÉPHONE
Activation du mode
Téléphone
Pour activer le mode Téléphone,
appuyer sur la touche PHONE sur la
façade.
Par l'intermédiaire des touches
graphiques affichées à l'écran, il est
possible de :
composer le numéro de téléphone (à
l'aide du clavier virtuel présent à l'écran)
;
afficher et appeler les contacts
présents dans le répertoire du
téléphone portable ;
afficher et appeler les contacts du
journal des appels récents ;
associer jusqu'à 10 téléphones pour
en faciliter et accélérer l'accès et le
branchement ;
transférer les appels du système au
téléphone portable et vice versa et
désactiver l'audio du micro du système
pour des conversations privées.
L'audio du téléphone portable est
transmis à travers le système audio du
véhicule : le système désactive
automatiquement l'audio de l'autoradio
quand on utilise la fonction Téléphone.
REMARQUE Pour connaître la liste des
téléphones portables et des fonctions
gérées, consulter le site
www.driveuconnect.eu
ENREGISTREMENT DU
TÉLÉPHONE PORTABLE
Procéder de la manière suivante :
activer la fonctionBluetooth®sur le
téléphone portable ;
appuyer sur la touche PHONE sur la
façade ;
si aucun téléphone portable n'est
encore enregistré dans le système, une
page spéciale est affichée à l'écran ;
sélectionner « Oui » pour
commencer la procédure
d'enregistrement et chercher ainsi le
dispositifUconnect™sur le téléphone
portable (par contre, en sélectionnant
« Non », la page-écran principale du
téléphone s'affiche) ;
quand le téléphone portable le
demande, saisir à l'aide du clavier de
votre téléphone le code PIN affiché à
l'écran du système ou confirmer sur le
téléphone portable le PIN affiché ;
depuis la page-écran « Téléphone »,
il est toujours possible d'enregistrer un
téléphone portable en appuyant sur la
touche graphique « Réglag. » : appuyer
sur la touche graphique « Ajout.
Dispos. » et procéder comme décrit au
point ci-dessus ;
lors de l'enregistrement, une page
apparaît à l'écran qui indique l'état
d'avancement de l'opération ;
lorsque la procédure
d'enregistrement est terminée avecsuccès, une page apparaît à l'écran :
en sélectionnant « Oui»àlaquestion, le
téléphone portable est enregistré
comme favori (le téléphone portable
aura la priorité sur les autres téléphones
portables qui seront enregistrés par la
suite). Si aucun autre dispositif n'est
associé, le système considère le
premier dispositif associé comme
favori.
REMARQUE À la suite d'une mise à
jour du logiciel du téléphone il est
conseillé, pour un fonctionnement
adéquat, d'enlever le téléphone de la
liste des dispositifs associés à la radio,
de supprimer l'association précédente
du système également de la liste des
dispositifs
Bluetooth®sur le téléphone
et d'effectuer un nouvel enregistrement.
Effectuer un appel
Procéder comme suit :
en sélectionnant l'icône
(Répertoire du téléphone portable) ;
en sélectionnant la rubrique « Appels
Récents » ;
en sélectionnant l'icône;
en appuyant sur la touche graphique
« Appelle de nouv. ».
Les opérations décrites ci-dessus ne
sont accessibles que si elles sont
supportées par le téléphone portable
utilisé.
277

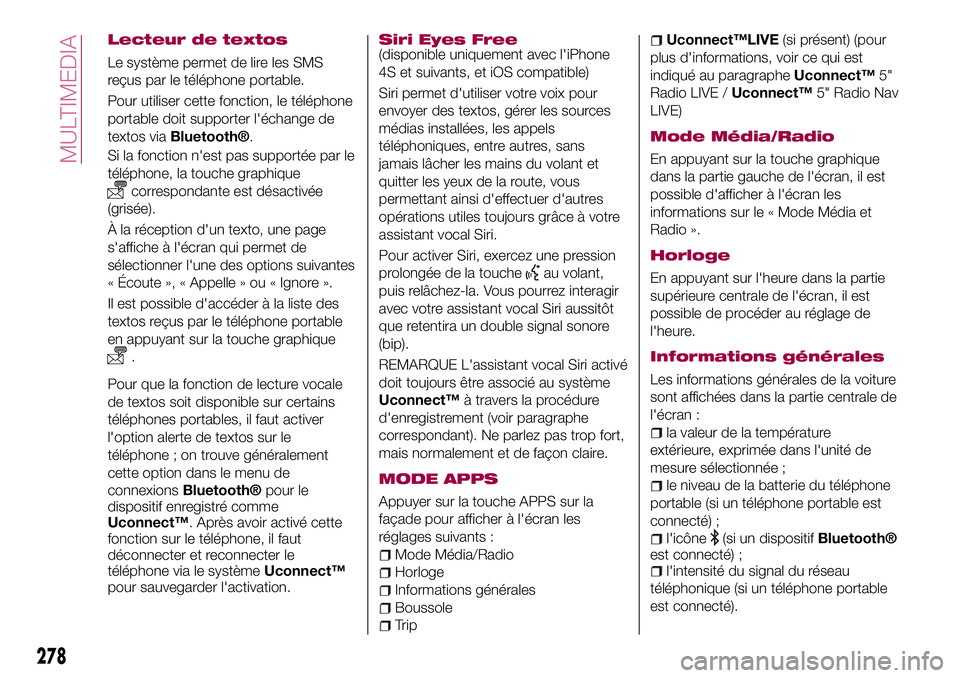

Lecteur de textos
Le système permet de lire les SMS
reçus par le téléphone portable.
Pour utiliser cette fonction, le téléphone
portable doit supporter l'échange de
textos via
Bluetooth®.
Si la fonction n'est pas supportée par le
téléphone, la touche graphique
correspondante est désactivée
(grisée).
À la réception d'un texto, une page
s'affiche à l'écran qui permet de
sélectionner l'une des options suivantes
« Écoute », « Appelle » ou « Ignore ».
Il est possible d'accéder à la liste des
textos reçus par le téléphone portable
en appuyant sur la touche graphique
.
Pour que la fonction de lecture vocale
de textos soit disponible sur certains
téléphones portables, il faut activer
l'option alerte de textos sur le
téléphone ; on trouve généralement
cette option dans le menu de
connexionsBluetooth®pour le
dispositif enregistré comme
Uconnect™. Après avoir activé cette
fonction sur le téléphone, il faut
déconnecter et reconnecter le
téléphone via le systèmeUconnect™
pour sauvegarder l'activation.Siri Eyes Free
(disponible uniquement avec l'iPhone
4S et suivants, et iOS compatible)
Siri permet d'utiliser votre voix pour
envoyer des textos, gérer les sources
médias installées, les appels
téléphoniques, entre autres, sans
jamais lâcher les mains du volant et
quitter les yeux de la route, vous
permettant ainsi d'effectuer d'autres
opérations utiles toujours grâce à votre
assistant vocal Siri.
Pour activer Siri, exercez une pression
prolongée de la touche
au volant,
puis relâchez-la. Vous pourrez interagir
avec votre assistant vocal Siri aussitôt
que retentira un double signal sonore
(bip).
REMARQUE L'assistant vocal Siri activé
doit toujours être associé au système
Uconnect™à travers la procédure
d'enregistrement (voir paragraphe
correspondant). Ne parlez pas trop fort,
mais normalement et de façon claire.
MODE APPS
Appuyer sur la touche APPS sur la
façade pour afficher à l'écran les
réglages suivants :
Mode Média/Radio
Horloge
Informations générales
Boussole
Trip
Uconnect™LIVE(si présent) (pour
plus d'informations, voir ce qui est
indiqué au paragrapheUconnect™5"
Radio LIVE /Uconnect™5" Radio Nav
LIVE)
Mode Média/Radio
En appuyant sur la touche graphique
dans la partie gauche de l'écran, il est
possible d'afficher à l'écran les
informations sur le « Mode Média et
Radio ».
Horloge
En appuyant sur l'heure dans la partie
supérieure centrale de l'écran, il est
possible de procéder au réglage de
l'heure.
Informations générales
Les informations générales de la voiture
sont affichées dans la partie centrale de
l'écran :
la valeur de la température
extérieure, exprimée dans l'unité de
mesure sélectionnée ;
le niveau de la batterie du téléphone
portable (si un téléphone portable est
connecté) ;
l'icône(si un dispositifBluetooth®
est connecté) ;
l'intensité du signal du réseau
téléphonique (si un téléphone portable
est connecté).
278
MULTIMEDIA
