FIAT 500X 2018 Betriebsanleitung (in German)

Fahrtrichtungsanzeiger vorne
Zum Auswechseln der Glühlampen wie
folgt vorgehensweise:
Die Fahrzeugräder vollständig nach
innen lenken.
Mit einem Schraubenzieher die
Schrauben A Abb. 119 lösen und die
Kontrollklappe B ausbauen.
Glühlampe - Blinkleuchte
ausmachen.
Die Baugruppe Lampen-
Lampensockel entgegen dem
Uhrzeigersinn drehen und
herausziehen.
Die Lampe mit einem
Bajonettverschluss montierte Leuchte A
Abb. 120 austauschen.
Danach die Inspektionsklappe B
Abb. 119 einbauen und die
Befestigungsschrauben A festziehen.
Nebelscheinwerfer
Zum Auswechseln der Glühlampen wie
folgt vorgehensweise:
Die Fahrzeugräder vollständig nach
innen lenken.
Mit einem Schraubenzieher die
Schrauben A Abb. 119 lösen und die
Kontrollklappe B ausbauen.
Die Nebelleuchte ausmachen.
Die Baugruppe Lampen-
Lampensockel entgegen dem
Uhrzeigersinn drehen und
herausziehen.
Den elektrischen Stecker trennen.
Die Baugruppe Lampen-
Lampensockel B Abb. 120 ersetzen.
Den elektrischer Anschluss der
neuen Baugruppe Lampen-
Lampensockel wieder anschließen;
anschließend wieder einsetzen und den
korrekten Sitz kontrollieren.
Den Lampensockel wieder einsetzen
und im Uhrzeigersinn drehen, wobei die
richtige Befestigung zu prüfen ist.
Danach die Inspektionsklappe B
Abb. 119 einbauen und die
Befestigungsschrauben A festziehen.

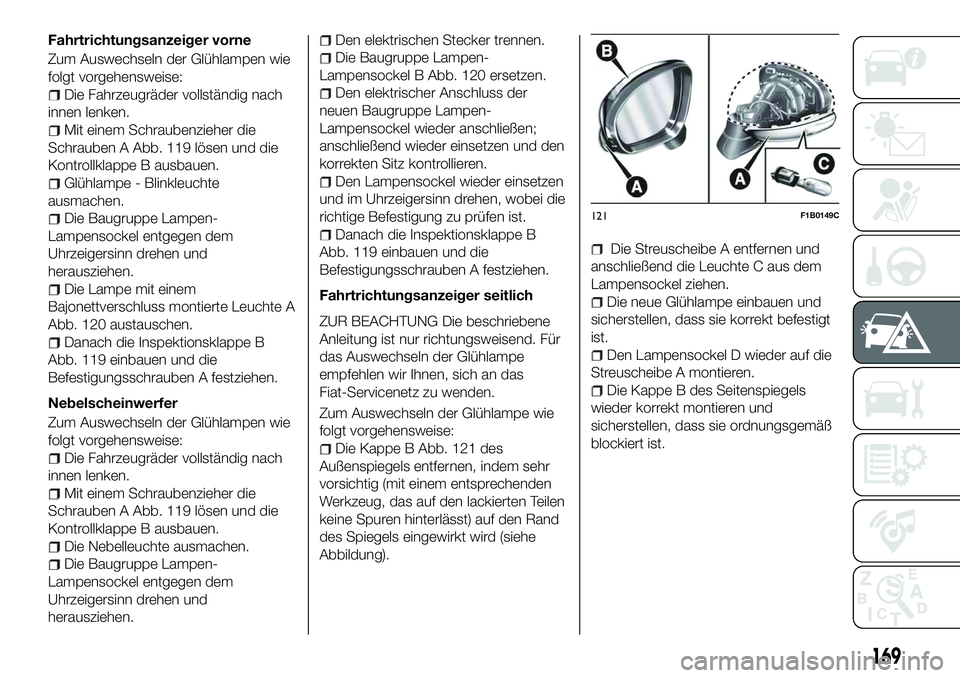

Fahrtrichtungsanzeiger seitlich
ZUR BEACHTUNG Die beschriebene
Anleitung ist nur richtungsweisend. Für
das Auswechseln der Glühlampe
empfehlen wir Ihnen, sich an das
Fiat-Servicenetz zu wenden.
Zum Auswechseln der Glühlampe wie
folgt vorgehensweise:
Die Kappe B Abb. 121 des
Außenspiegels entfernen, indem sehr
vorsichtig (mit einem entsprechenden
Werkzeug, das auf den lackierten Teilen
keine Spuren hinterlässt) auf den Rand
des Spiegels eingewirkt wird (siehe
Abbildung).
Die Streuscheibe A entfernen und
anschließend die Leuchte C aus dem
Lampensockel ziehen.
Die neue Glühlampe einbauen und
sicherstellen, dass sie korrekt befestigt
ist.
Den Lampensockel D wieder auf die
Streuscheibe A montieren.
Die Kappe B des Seitenspiegels
wieder korrekt montieren und
sicherstellen, dass sie ordnungsgemäß
blockiert ist.
121F1B0149C
169

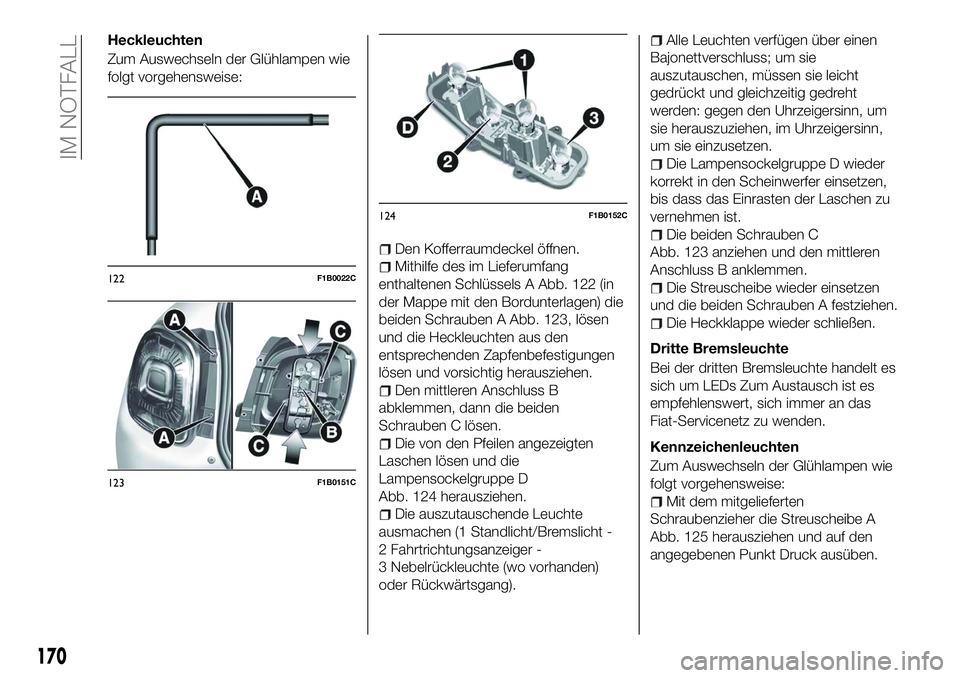

Heckleuchten
Zum Auswechseln der Glühlampen wie
folgt vorgehensweise:
Den Kofferraumdeckel öffnen.
Mithilfe des im Lieferumfang
enthaltenen Schlüssels A Abb. 122 (in
der Mappe mit den Bordunterlagen) die
beiden Schrauben A Abb. 123, lösen
und die Heckleuchten aus den
entsprechenden Zapfenbefestigungen
lösen und vorsichtig herausziehen.
Den mittleren Anschluss B
abklemmen, dann die beiden
Schrauben C lösen.
Die von den Pfeilen angezeigten
Laschen lösen und die
Lampensockelgruppe D
Abb. 124 herausziehen.
Die auszutauschende Leuchte
ausmachen (1 Standlicht/Bremslicht -
2 Fahrtrichtungsanzeiger -
3 Nebelrückleuchte (wo vorhanden)
oder Rückwärtsgang).
Alle Leuchten verfügen über einen
Bajonettverschluss; um sie
auszutauschen, müssen sie leicht
gedrückt und gleichzeitig gedreht
werden: gegen den Uhrzeigersinn, um
sie herauszuziehen, im Uhrzeigersinn,
um sie einzusetzen.
Die Lampensockelgruppe D wieder
korrekt in den Scheinwerfer einsetzen,
bis dass das Einrasten der Laschen zu
vernehmen ist.
Die beiden Schrauben C
Abb. 123 anziehen und den mittleren
Anschluss B anklemmen.
Die Streuscheibe wieder einsetzen
und die beiden Schrauben A festziehen.
Die Heckklappe wieder schließen.
Dritte Bremsleuchte
Bei der dritten Bremsleuchte handelt es
sich um LEDs Zum Austausch ist es
empfehlenswert, sich immer an das
Fiat-Servicenetz zu wenden.
Kennzeichenleuchten
Zum Auswechseln der Glühlampen wie
folgt vorgehensweise:
Mit dem mitgelieferten
Schraubenzieher die Streuscheibe A
Abb. 125 herausziehen und auf den
angegebenen Punkt Druck ausüben.
122F1B0022C
123F1B0151C
124F1B0152C
170
IM NOTFALL

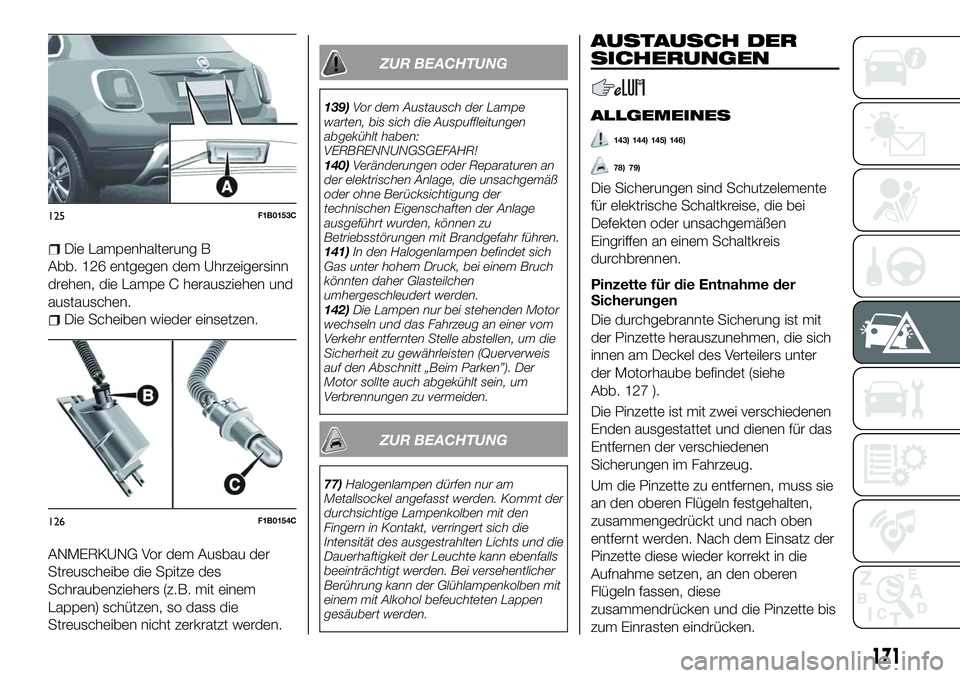

Die Lampenhalterung B
Abb. 126 entgegen dem Uhrzeigersinn
drehen, die Lampe C herausziehen und
austauschen.
Die Scheiben wieder einsetzen.
ANMERKUNG Vor dem Ausbau der
Streuscheibe die Spitze des
Schraubenziehers (z.B. mit einem
Lappen) schützen, so dass die
Streuscheiben nicht zerkratzt werden.
ZUR BEACHTUNG
139) Vor dem Austausch der Lampe
warten, bis sich die Auspuffleitungen
abgekühlt haben:
VERBRENNUNGSGEFAHR!
140) Veränderungen oder Reparaturen an
der elektrischen Anlage, die unsachgemäß
oder ohne Berücksichtigung der
technischen Eigenschaften der Anlage
ausgeführt wurden, können zu
Betriebsstörungen mit Brandgefahr führen.
141) In den Halogenlampen befindet sich
Gas unter hohem Druck, bei einem Bruch
könnten daher Glasteilchen
umhergeschleudert werden.
142) Die Lampen nur bei stehenden Motor
wechseln und das Fahrzeug an einer vom
Verkehr entfernten Stelle abstellen, um die
Sicherheit zu gewährleisten (Querverweis
auf den Abschnitt „Beim Parken”). Der
Motor sollte auch abgekühlt sein, um
Verbrennungen zu vermeiden.
ZUR BEACHTUNG
77) Halogenlampen dürfen nur am
Metallsockel angefasst werden. Kommt der
durchsichtige Lampenkolben mit den
Fingern in Kontakt, verringert sich die
Intensität des ausgestrahlten Lichts und die
Dauerhaftigkeit der Leuchte kann ebenfalls
beeinträchtigt werden. Bei versehentlicher
Berührung kann der Glühlampenkolben mit
einem mit Alkohol befeuchteten Lappen
gesäubert werden.
AUSTAUSCH DER
SICHERUNGEN
ALLGEMEINES
143) 144) 145) 146)
78) 79)
Die Sicherungen sind Schutzelemente
für elektrische Schaltkreise, die bei
Defekten oder unsachgemäßen
Eingriffen an einem Schaltkreis
durchbrennen.
Pinzette für die Entnahme der
Sicherungen
Die durchgebrannte Sicherung ist mit
der Pinzette herauszunehmen, die sich
innen am Deckel des Verteilers unter
der Motorhaube befindet (siehe
Abb. 127 ).
Die Pinzette ist mit zwei verschiedenen
Enden ausgestattet und dienen für das
Entfernen der verschiedenen
Sicherungen im Fahrzeug.
Um die Pinzette zu entfernen, muss sie
an den oberen Flügeln festgehalten,
zusammengedrückt und nach oben
entfernt werden. Nach dem Einsatz der
Pinzette diese wieder korrekt in die
Aufnahme setzen, an den oberen
Flügeln fassen, diese
zusammendrücken und die Pinzette bis
zum Einrasten eindrücken.
125F1B0153C
126F1B0154C
171

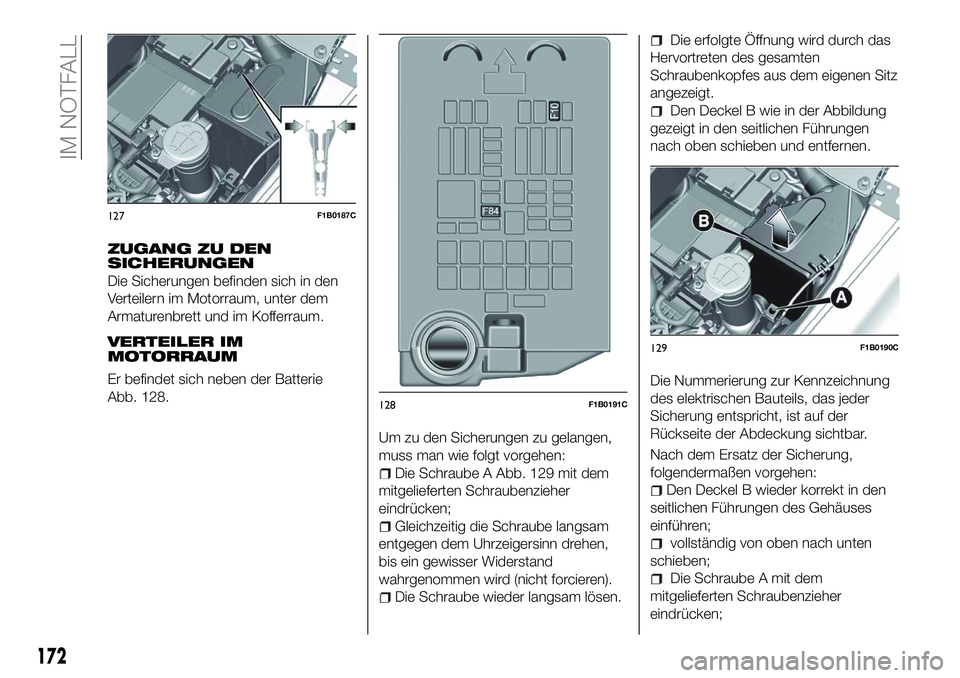

ZUGANG ZU DEN
SICHERUNGEN
Die Sicherungen befinden sich in den
Verteilern im Motorraum, unter dem
Armaturenbrett und im Kofferraum.
VERTEILER IM
MOTORRAUM
Er befindet sich neben der Batterie
Abb. 128.Um zu den Sicherungen zu gelangen,
muss man wie folgt vorgehen:
Die Schraube A Abb. 129 mit dem
mitgelieferten Schraubenzieher
eindrücken;
Gleichzeitig die Schraube langsam
entgegen dem Uhrzeigersinn drehen,
bis ein gewisser Widerstand
wahrgenommen wird (nicht forcieren).
Die Schraube wieder langsam lösen.
Die erfolgte Öffnung wird durch das
Hervortreten des gesamten
Schraubenkopfes aus dem eigenen Sitz
angezeigt.
Den Deckel B wie in der Abbildung
gezeigt in den seitlichen Führungen
nach oben schieben und entfernen.
Die Nummerierung zur Kennzeichnung
des elektrischen Bauteils, das jeder
Sicherung entspricht, ist auf der
Rückseite der Abdeckung sichtbar.
Nach dem Ersatz der Sicherung,
folgendermaßen vorgehen:
Den Deckel B wieder korrekt in den
seitlichen Führungen des Gehäuses
einführen;
vollständig von oben nach unten
schieben;
Die Schraube A mit dem
mitgelieferten Schraubenzieher
eindrücken;
127F1B0187C
128F1B0191C
129F1B0190C
172

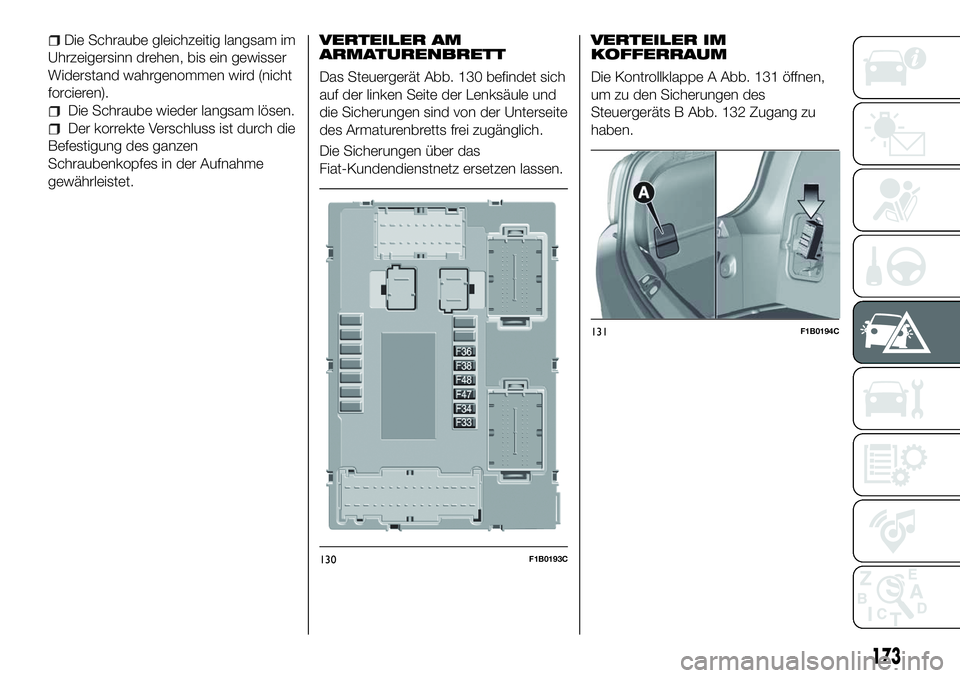

IM NOTFALL

Die Schraube gleichzeitig langsam im
Uhrzeigersinn drehen, bis ein gewisser
Widerstand wahrgenommen wird (nicht
forcieren).
Die Schraube wieder langsam lösen.
Der korrekte Verschluss ist durch die
Befestigung des ganzen
Schraubenkopfes in der Aufnahme
gewährleistet.
VERTEILER AM
ARMATURENBRETT
Das Steuergerät Abb. 130 befindet sich
auf der linken Seite der Lenksäule und
die Sicherungen sind von der Unterseite
des Armaturenbretts frei zugänglich.
Die Sicherungen über das
Fiat-Kundendienstnetz ersetzen lassen.
VERTEILER IM
KOFFERRAUM
Die Kontrollklappe A Abb. 131 öffnen,
um zu den Sicherungen des
Steuergeräts B Abb. 132 Zugang zu
haben.
130F1B0193C
131F1B0194C
173

174
IM NOTFALL

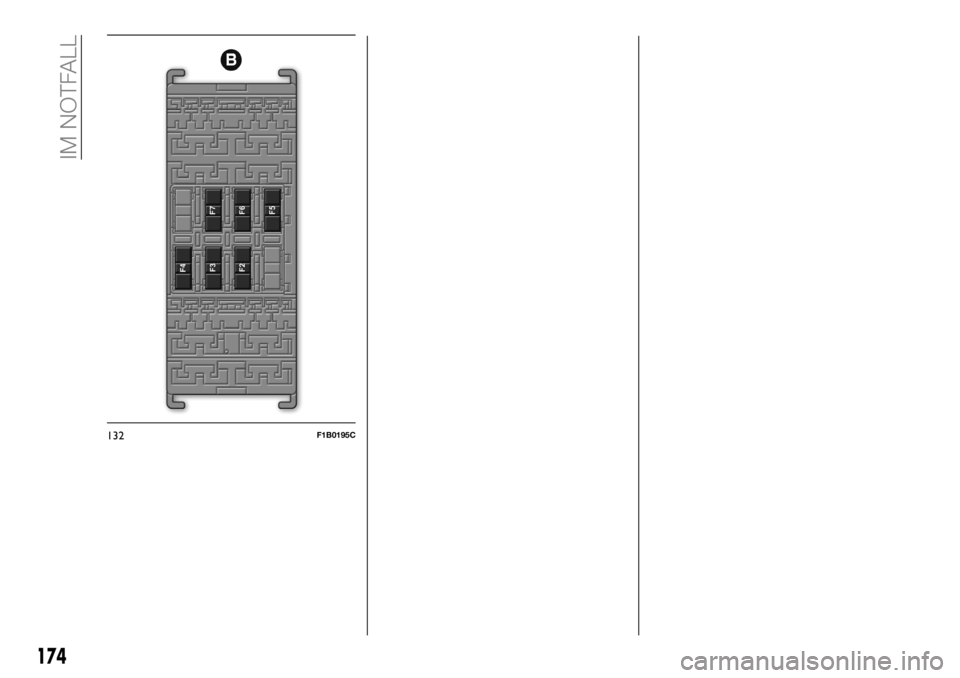

132F1B0195C

VERTEILER IM MOTORRAUM
VERBRAUCHERSICHERUNGAMPERE
Signalhupe F1010
Str
omversorgung für Zigarettenanzünder/Stromsteckdose F8420
VERTEILER AN DER INSTRUMENTENTAFEL
VERBRAUCHER SICHERUNGAMPERE
Fensterheber vorne (Beifahrerseite) F3320
Fensterheber
vorne (Fahrerseite) F3420
Versorgung Uconnect
™-System, Klimaanlage, elektrisches
Einklappen der Seitenspiegel, EOBD-System, USB- / AUX-Port,
hintere seitliche Deckenleuchten (Modelle mit Schiebedach) F36 15
Dead Lock Vorrichtung (Entriegelung der Fahrertür - für
Versionen/Märkte, wo vorgesehen)/Entriegelung der
Tür/Zentralverriegelung/elektrische Entriegelung der
Kofferraumklappe F38 20
Linker hinterer elektrischer Fensterheber F47 20
Rechter hinterer elektrischer Fensterheber F48 20
175

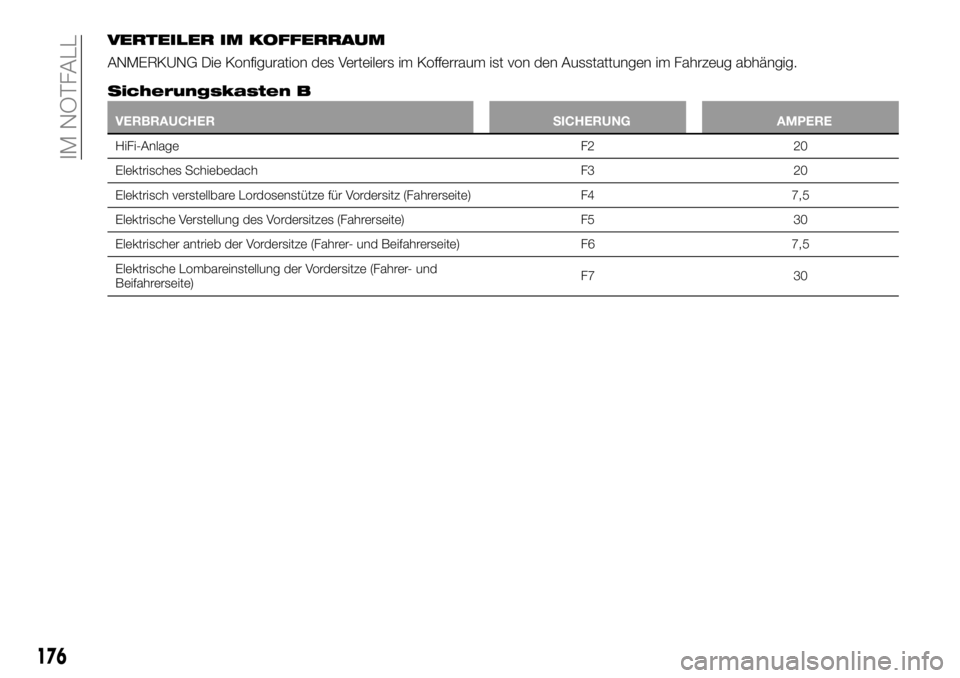

VERTEILER IM KOFFERRAUM
ANMERKUNG Die Konfiguration des Verteilers im Kofferraum ist von den Ausstattungen im Fahrzeug abhängig.
Sicherungskasten B
VERBRAUCHERSICHERUNGAMPERE
HiFi-Anlage F220
Elektrisches
Schiebedach F320
Elektrisch verstellbare Lordosenstütze für Vordersitz (Fahrerseite) F47,5
Elektrische Verstellung des Vordersitzes (Fahrerseite) F530
Elektrischer antrieb der Vordersitze (Fahrer- und Beifahrerseite) F67,5
Elektrische Lombareinstellung der Vordersitze (Fahrer- und
Beifahrerseite) F7
30
176
IM NOTFALL

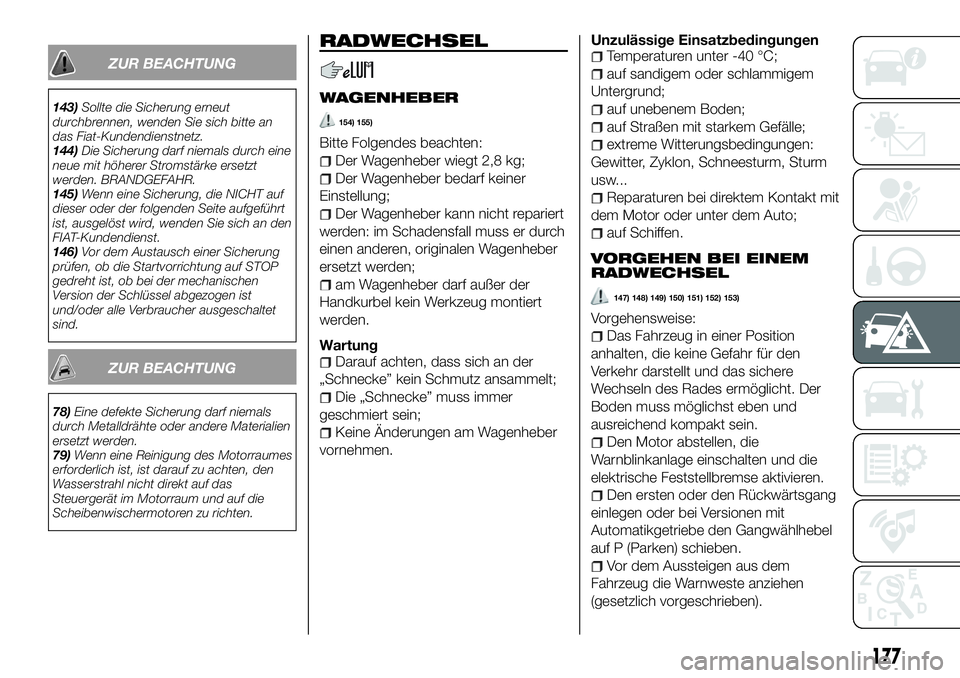

ZUR BEACHTUNG
143)Sollte die Sicherung erneut
durchbrennen, wenden Sie sich bitte an
das Fiat-Kundendienstnetz.
144) Die Sicherung darf niemals durch eine
neue mit höherer Stromstärke ersetzt
werden. BRANDGEFAHR.
145) Wenn eine Sicherung, die NICHT auf
dieser oder der folgenden Seite aufgeführt
ist, ausgelöst wird, wenden Sie sich an den
FIAT-Kundendienst.
146) Vor dem Austausch einer Sicherung
prüfen, ob die Startvorrichtung auf STOP
gedreht ist, ob bei der mechanischen
Version der Schlüssel abgezogen ist
und/oder alle Verbraucher ausgeschaltet
sind.
ZUR BEACHTUNG
78) Eine defekte Sicherung darf niemals
durch Metalldrähte oder andere Materialien
ersetzt werden.
79) Wenn eine Reinigung des Motorraumes
erforderlich ist, ist darauf zu achten, den
Wasserstrahl nicht direkt auf das
Steuergerät im Motorraum und auf die
Scheibenwischermotoren zu richten.
RADWECHSEL
WAGENHEBER
154) 155)
Bitte Folgendes beachten:
Der Wagenheber wiegt 2,8 kg;
Der Wagenheber bedarf keiner
Einstellung;
Der Wagenheber kann nicht repariert
werden: im Schadensfall muss er durch
einen anderen, originalen Wagenheber
ersetzt werden;
am Wagenheber darf außer der
Handkurbel kein Werkzeug montiert
werden.
Wartung
Darauf achten, dass sich an der
„Schnecke” kein Schmutz ansammelt;
Die „Schnecke” muss immer
geschmiert sein;
Keine Änderungen am Wagenheber
vornehmen. Unzulässige Einsatzbedingungen
Temperaturen unter -40 °C;
auf sandigem oder schlammigem
Untergrund;
auf unebenem Boden;
auf Straßen mit starkem Gefälle;
extreme Witterungsbedingungen:
Gewitter, Zyklon, Schneesturm, Sturm
usw...
Reparaturen bei direktem Kontakt mit
dem Motor oder unter dem Auto;
auf Schiffen.
VORGEHEN BEI EINEM
RADWECHSEL
147) 148) 149) 150) 151) 152) 153)
Vorgehensweise:
Das Fahrzeug in einer Position
anhalten, die keine Gefahr für den
Verkehr darstellt und das sichere
Wechseln des Rades ermöglicht. Der
Boden muss möglichst eben und
ausreichend kompakt sein.
Den Motor abstellen, die
Warnblinkanlage einschalten und die
elektrische Feststellbremse aktivieren.
Den ersten oder den Rückwärtsgang
einlegen oder bei Versionen mit
Automatikgetriebe den Gangwählhebel
auf P (Parken) schieben.
Vor dem Aussteigen aus dem
Fahrzeug die Warnweste anziehen
(gesetzlich vorgeschrieben).
177

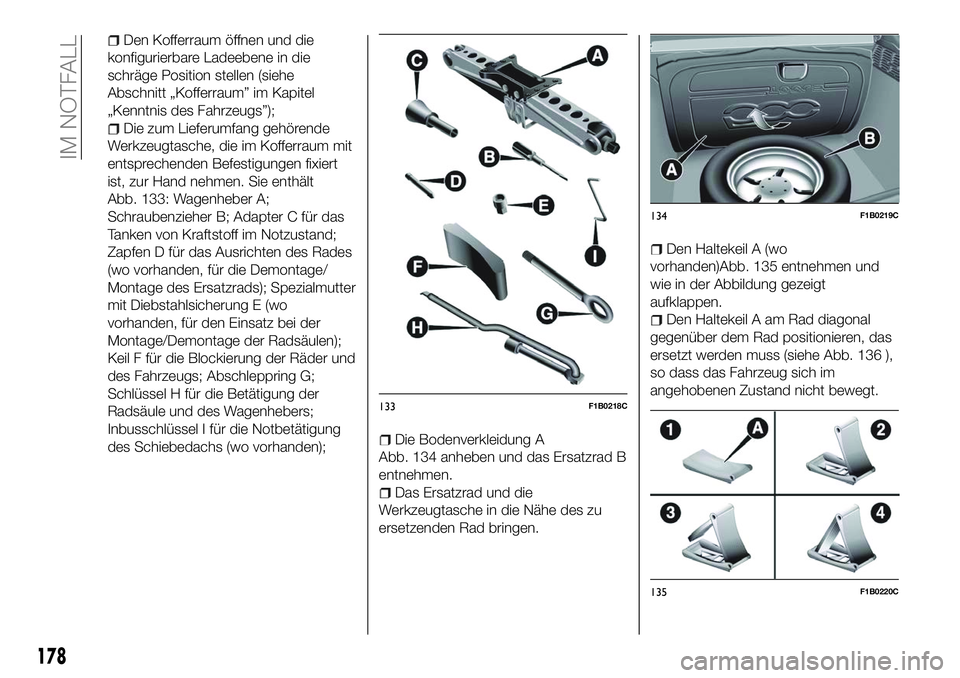

Den Kofferraum öffnen und die
konfigurierbare Ladeebene in die
schräge Position stellen (siehe
Abschnitt „Kofferraum” im Kapitel
„Kenntnis des Fahrzeugs”);
Die zum Lieferumfang gehörende
Werkzeugtasche, die im Kofferraum mit
entsprechenden Befestigungen fixiert
ist, zur Hand nehmen. Sie enthält
Abb. 133: Wagenheber A;
Schraubenzieher B; Adapter C für das
Tanken von Kraftstoff im Notzustand;
Zapfen D für das Ausrichten des Rades
(wo vorhanden, für die Demontage/
Montage des Ersatzrads); Spezialmutter
mit Diebstahlsicherung E (wo
vorhanden, für den Einsatz bei der
Montage/Demontage der Radsäulen);
Keil F für die Blockierung der Räder und
des Fahrzeugs; Abschleppring G;
Schlüssel H für die Betätigung der
Radsäule und des Wagenhebers;
Inbusschlüssel I für die Notbetätigung
des Schiebedachs (wo vorhanden);
Die Bodenverkleidung A
Abb. 134 anheben und das Ersatzrad B
entnehmen.
Das Ersatzrad und die
Werkzeugtasche in die Nähe des zu
ersetzenden Rad bringen.
Den Haltekeil A (wo
vorhanden)Abb. 135 entnehmen und
wie in der Abbildung gezeigt
aufklappen.
Den Haltekeil A am Rad diagonal
gegenüber dem Rad positionieren, das
ersetzt werden muss (siehe Abb. 136 ),
so dass das Fahrzeug sich im
angehobenen Zustand nicht bewegt.
133F1B0218C
134F1B0219C
135F1B0220C
178
IM NOTFALL
