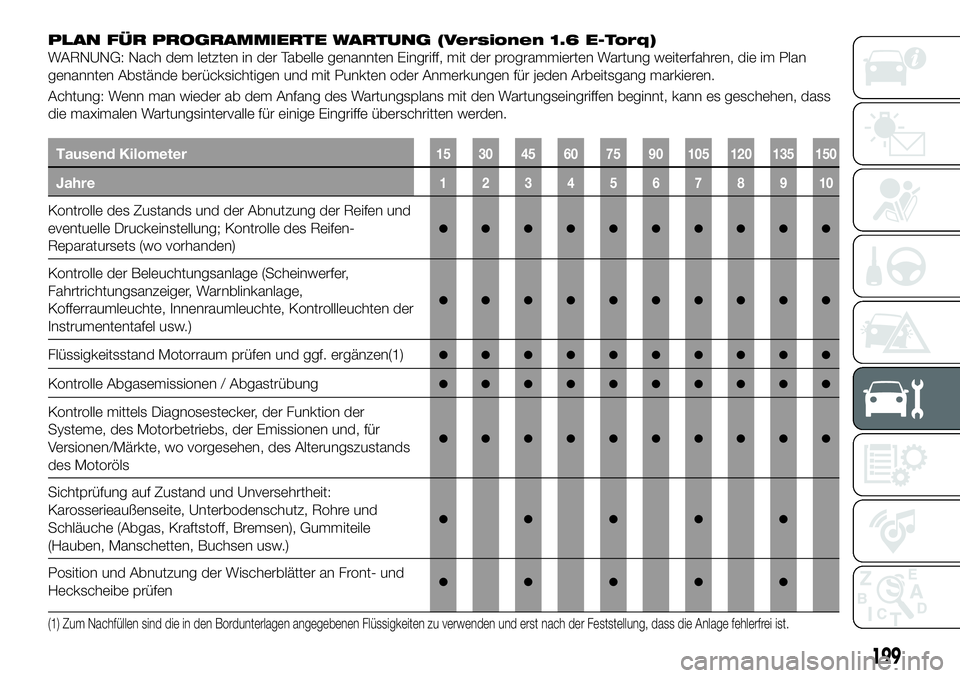

PLAN FÜR PROGRAMMIERTE WARTUNG (Versionen 1.6 E-Torq)
WARNUNG: Nach dem letzten in der Tabelle genannten Eingriff, mit der programmierten Wartung weiterfahren, die im Plan
genannten Abstände berücksichtigen und mit Punkten oder Anmerkungen für jeden Arbeitsgang markieren.
Achtung: Wenn man wieder ab dem Anfang des Wartungsplans mit den Wartungseingriffen beginnt, kann es geschehen, dass
die maximalen Wartungsintervalle für einige Eingriffe überschritten werden.
Tausend Kilometer15 30 45 60 75 90 105 120 135 150
Jahre12345678910
Kontrolle des Zustands und der Abnutzung der Reifen und
eventuelle Druckeinstellung; Kontrolle des Reifen-
Reparatursets (wo vorhanden)
●●●●●●●●●●
Kontrolle der Beleuchtungsanlage (Scheinwerfer,
Fahrtrichtungsanzeiger, Warnblinkanlage,
Kofferraumleuchte, Innenraumleuchte, Kontrollleuchten der
Instrumententafel usw.)
●●●●●●●●●●
Flüssigkeitsstand Motorraum prüfen und ggf. ergänzen(1)●●●●●●●●●●
Kontrolle Abgasemissionen / Abgastrübung●●●●●●●●●●
Kontrolle mittels Diagnosestecker, der Funktion der
Systeme, des Motorbetriebs, der Emissionen und, für
Versionen/Märkte, wo vorgesehen, des Alterungszustands
des Motoröls
●●●●●●●●●●
Sichtprüfung auf Zustand und Unversehrtheit:
Karosserieaußenseite, Unterbodenschutz, Rohre und
Schläuche (Abgas, Kraftstoff, Bremsen), Gummiteile
(Hauben, Manschetten, Buchsen usw.)
●●●●●
Position und Abnutzung der Wischerblätter an Front- und
Heckscheibe prüfen●●●●●
(1) Zum Nachfüllen sind die in den Bordunterlagen angegebenen Flüssigkeiten zu verwenden und erst nach der Feststellung, dass die Anlage fehlerfrei ist.
199

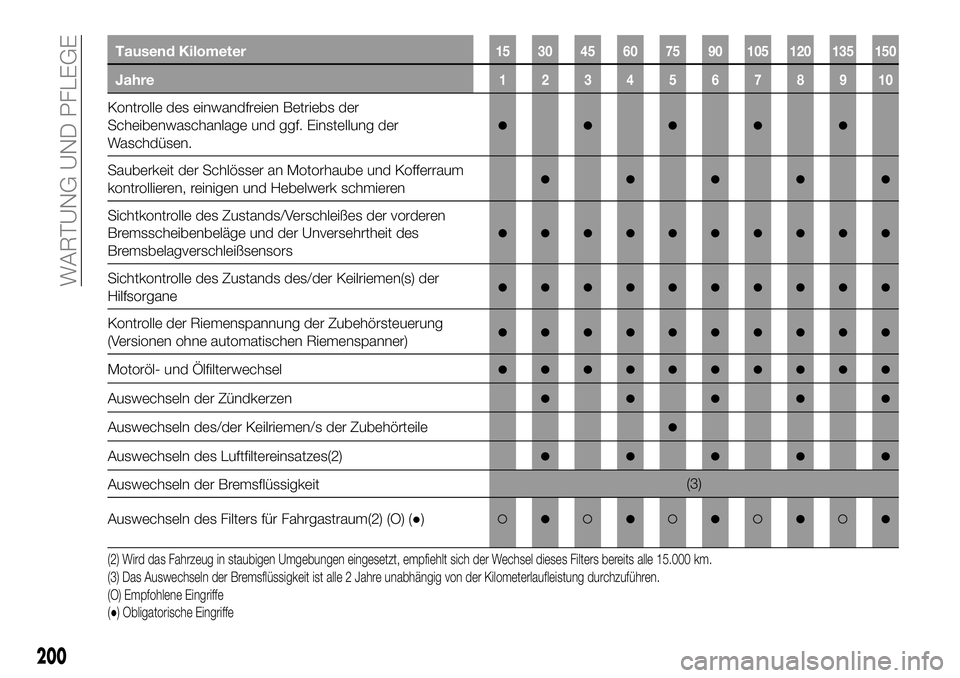

Tausend Kilometer15 30 45 60 75 90 105 120 135 150
Jahre12345678910
Kontrolle des einwandfreien Betriebs der
Scheibenwaschanlage und ggf. Einstellung der
Waschdüsen.
●●●●●
Sauberkeit der Schlösser an Motorhaube und Kofferraum
kontrollieren, reinigen und Hebelwerk schmieren●●●●●
Sichtkontrolle des Zustands/Verschleißes der vorderen
Bremsscheibenbeläge und der Unversehrtheit des
Bremsbelagverschleißsensors
●●●●●●●●●●
Sichtkontrolle des Zustands des/der Keilriemen(s) der
Hilfsorgane●●●●●●●●●●
Kontrolle der Riemenspannung der Zubehörsteuerung
(Versionen ohne automatischen Riemenspanner)●●●●●●●●●●
Motoröl- und Ölfilterwechsel●●●●●●●●●●
Auswechseln der Zündkerzen●●●●●
Auswechseln des/der Keilriemen/s der Zubehörteile●
Auswechseln des Luftfiltereinsatzes(2)●●●●●
Auswechseln der Bremsflüssigkeit(3)
Auswechseln des Filters für Fahrgastraum(2) (O) (●)
●●●●●
(2) Wird das Fahrzeug in staubigen Umgebungen eingesetzt, empfiehlt sich der Wechsel dieses Filters bereits alle 15.000 km.
(3) Das Auswechseln der Bremsflüssigkeit ist alle 2 Jahre unabhängig von der Kilometerlaufleistung durchzuführen.
(O) Empfohlene Eingriffe
(●) Obligatorische Eingriffe
200
WARTUNG UND PFLEGE

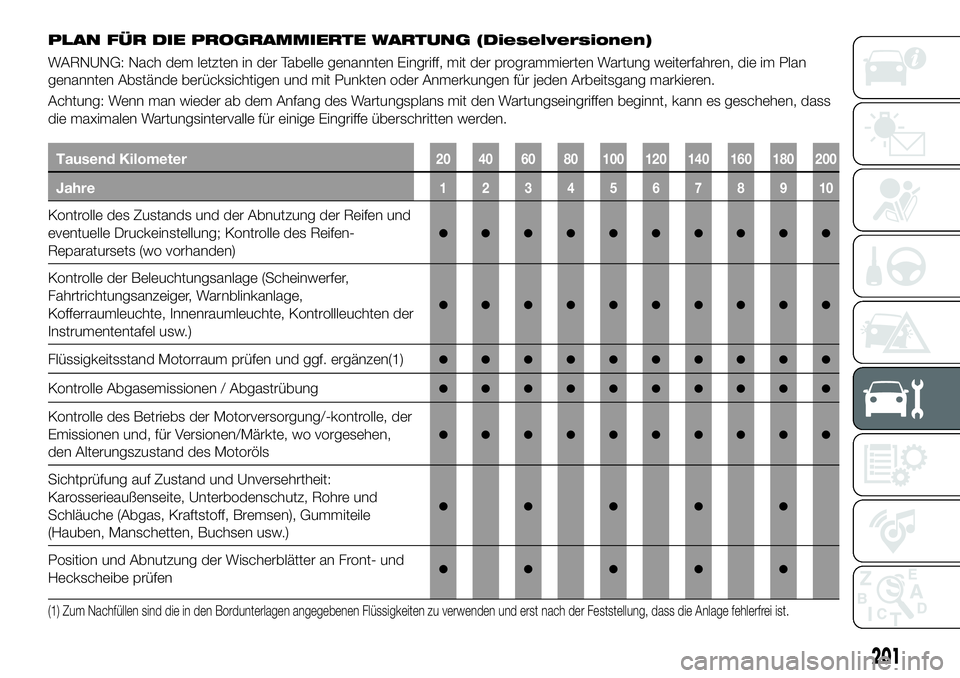

PLAN FÜR DIE PROGRAMMIERTE WARTUNG (Dieselversionen)
WARNUNG: Nach dem letzten in der Tabelle genannten Eingriff, mit der programmierten Wartung weiterfahren, die im Plan
genannten Abstände berücksichtigen und mit Punkten oder Anmerkungen für jeden Arbeitsgang markieren.
Achtung: Wenn man wieder ab dem Anfang des Wartungsplans mit den Wartungseingriffen beginnt, kann es geschehen, dass
die maximalen Wartungsintervalle für einige Eingriffe überschritten werden.
Tausend Kilometer20 40 60 80 100 120 140 160 180 200
Jahre12345678910
Kontrolle des Zustands und der Abnutzung der Reifen und
eventuelle Druckeinstellung; Kontrolle des Reifen-
Reparatursets (wo vorhanden)
●●●●●●●●●●
Kontrolle der Beleuchtungsanlage (Scheinwerfer,
Fahrtrichtungsanzeiger, Warnblinkanlage,
Kofferraumleuchte, Innenraumleuchte, Kontrollleuchten der
Instrumententafel usw.)
●●●●●●●●●●
Flüssigkeitsstand Motorraum prüfen und ggf. ergänzen(1)●●●●●●●●●●
Kontrolle Abgasemissionen / Abgastrübung●●●●●●●●●●
Kontrolle des Betriebs der Motorversorgung/-kontrolle, der
Emissionen und, für Versionen/Märkte, wo vorgesehen,
den Alterungszustand des Motoröls
●●●●●●●●●●
Sichtprüfung auf Zustand und Unversehrtheit:
Karosserieaußenseite, Unterbodenschutz, Rohre und
Schläuche (Abgas, Kraftstoff, Bremsen), Gummiteile
(Hauben, Manschetten, Buchsen usw.)
●●●●●
Position und Abnutzung der Wischerblätter an Front- und
Heckscheibe prüfen●●●●●
(1) Zum Nachfüllen sind die in den Bordunterlagen angegebenen Flüssigkeiten zu verwenden und erst nach der Feststellung, dass die Anlage fehlerfrei ist.
201

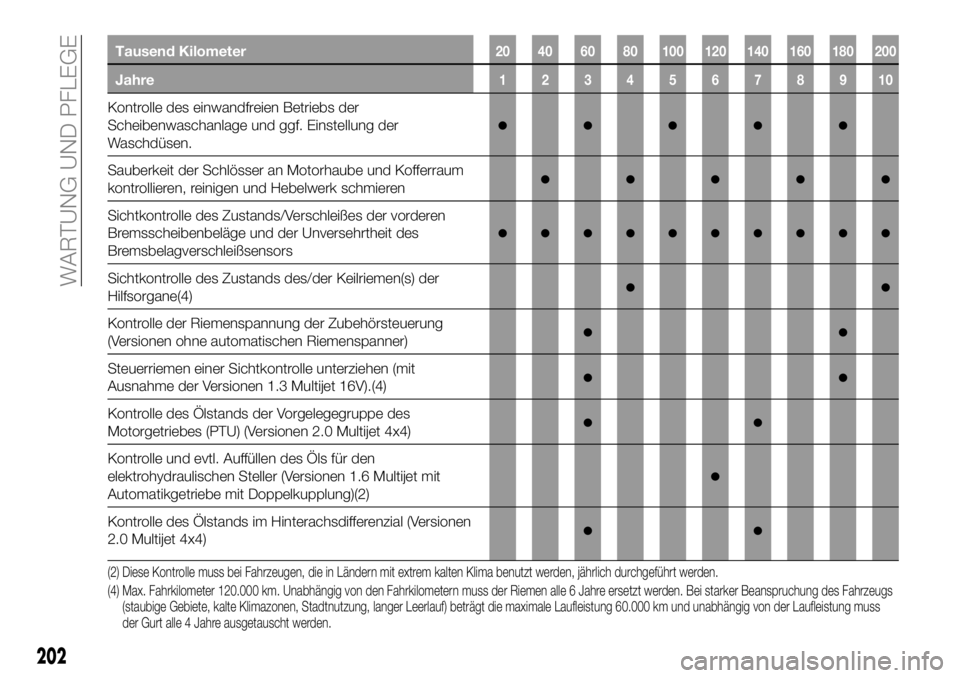

Tausend Kilometer20 40 60 80 100 120 140 160 180 200
Jahre12345678910
Kontrolle des einwandfreien Betriebs der
Scheibenwaschanlage und ggf. Einstellung der
Waschdüsen.
●●●●●
Sauberkeit der Schlösser an Motorhaube und Kofferraum
kontrollieren, reinigen und Hebelwerk schmieren●●●●●
Sichtkontrolle des Zustands/Verschleißes der vorderen
Bremsscheibenbeläge und der Unversehrtheit des
Bremsbelagverschleißsensors
●●●●●●●●●●
Sichtkontrolle des Zustands des/der Keilriemen(s) der
Hilfsorgane(4)●●
Kontrolle der Riemenspannung der Zubehörsteuerung
(Versionen ohne automatischen Riemenspanner)●●
Steuerriemen einer Sichtkontrolle unterziehen (mit
Ausnahme der Versionen 1.3 Multijet 16V).(4)●●
Kontrolle des Ölstands der Vorgelegegruppe des
Motorgetriebes (PTU) (Versionen 2.0 Multijet 4x4)●●
Kontrolle und evtl. Auffüllen des Öls für den
elektrohydraulischen Steller (Versionen 1.6 Multijet mit
Automatikgetriebe mit Doppelkupplung)(2)
●
Kontrolle des Ölstands im Hinterachsdifferenzial (Versionen
2.0 Multijet 4x4)●●
(4) Max. Fahrkilometer 120.000 km. Unabhängig von den Fahrkilometern muss der Riemen alle 6 Jahre ersetzt werden. Bei starker Beanspruchung des Fahrzeugs(staubige Gebiete, kalte Klimazonen, Stadtnutzung, langer Leerlauf) beträgt die maximale Laufleistung 60.000 km und unabhängig von der Laufleistung muss
der Gurt alle 4 Jahre ausgetauscht werden.
(2) Diese Kontrolle muss bei Fahrzeugen, die in Ländern mit extrem kalten Klima benutzt werden, jährlich durchgeführt werden.
202
WARTUNG UND PFLEGE

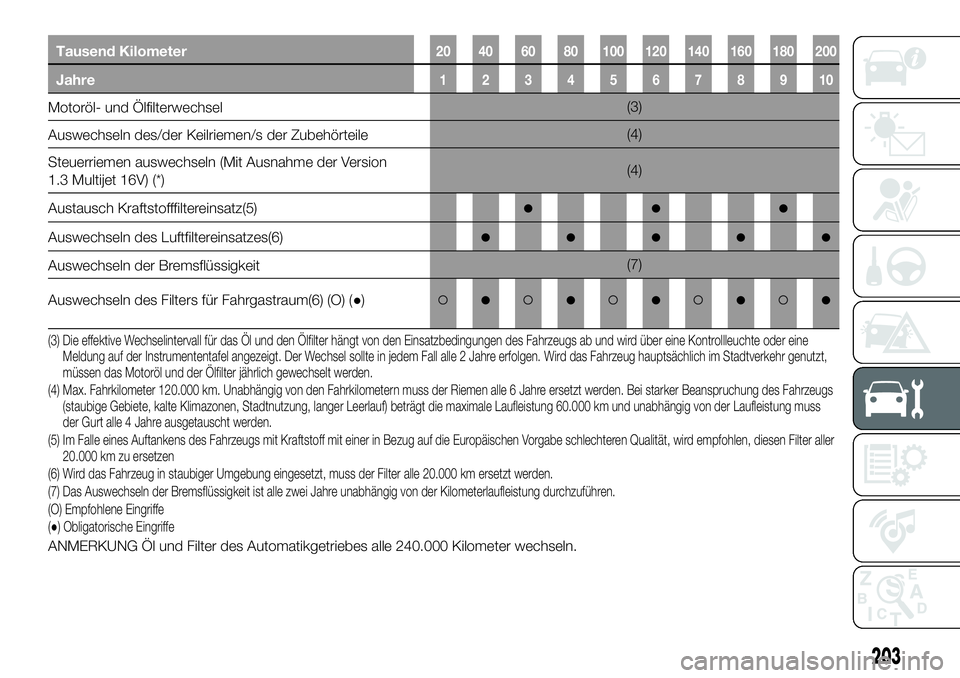

Tausend Kilometer20 40 60 80 100 120 140 160 180 200
Jahre12345678910
Motoröl- und Ölfilterwechsel(3)
Auswechseln des/der Keilriemen/s der Zubehörteile (4)
Steuerriemen auswechseln (Mit Ausnahme der Version
1.3 Multijet 16V) (*) (4)
Austausch Kraftstofffiltereinsatz(5)
●●●
Auswechseln des Luftfiltereinsatzes(6)●●●●●
Auswechseln der Bremsflüssigkeit (7)
Auswechseln des Filters für Fahrgastraum(6) (O) (●)
●●●●●
(3) Die effektive Wechselintervall für das Öl und den Ölfilter hängt von den Einsatzbedingungen des Fahrzeugs ab und wird über eine Kontrollleuchte oder eine Meldung auf der Instrumententafel angezeigt. Der Wechsel sollte in jedem Fall alle 2 Jahre erfolgen. Wird das Fahrzeug hauptsächlich im Stadtverkehr genutzt,
müssen das Motoröl und der Ölfilter jährlich gewechselt werden.
(4) Max. Fahrkilometer 120.000 km. Unabhängig von den Fahrkilometern muss der Riemen alle 6 Jahre ersetzt werden. Bei starker Beanspruchung des Fahrzeugs (staubige Gebiete, kalte Klimazonen, Stadtnutzung, langer Leerlauf) beträgt die maximale Laufleistung 60.000 km und unabhängig von der Laufleistung muss
der Gurt alle 4 Jahre ausgetauscht werden.
(5) Im Falle eines Auftankens des Fahrzeugs mit Kraftstoff mit einer in Bezug auf die Europäischen Vorgabe schlechteren Qualität, wird empfohlen, diesen Filter aller 20.000 km zu ersetzen
(6) Wird das Fahrzeug in staubiger Umgebung eingesetzt, muss der Filter alle 20.000 km ersetzt werden.
(7) Das Auswechseln der Bremsflüssigkeit ist alle zwei Jahre unabhängig von der Kilometerlaufleistung durchzuführen.
(O) Empfohlene Eingriffe
(●) Obligatorische Eingriffe
ANMERKUNG Öl und Filter des Automatikgetriebes alle 240.000 Kilometer wechseln.
203

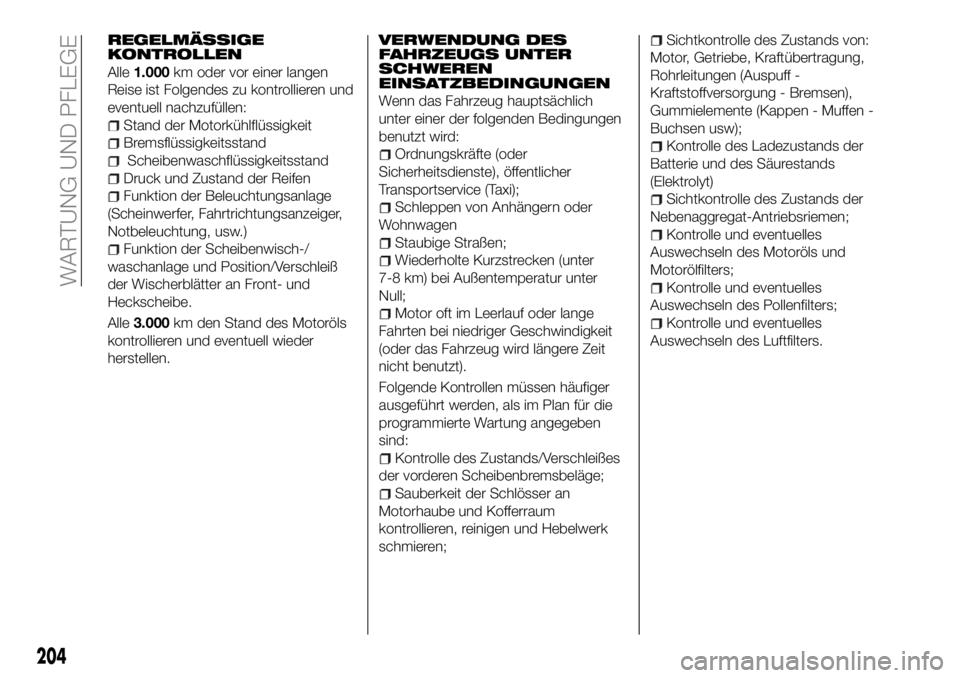

REGELMÄSSIGE
KONTROLLEN
Alle1.000 km oder vor einer langen
Reise ist Folgendes zu kontrollieren und
eventuell nachzufüllen:
Stand der Motorkühlflüssigkeit
Bremsflüssigkeitsstand
Scheibenwaschflüssigkeitsstand
Druck und Zustand der Reifen
Funktion der Beleuchtungsanlage
(Scheinwerfer, Fahrtrichtungsanzeiger,
Notbeleuchtung, usw.)
Funktion der Scheibenwisch-/
waschanlage und Position/Verschleiß
der Wischerblätter an Front- und
Heckscheibe.
Alle 3.000 km den Stand des Motoröls
kontrollieren und eventuell wieder
herstellen.
VERWENDUNG DES
FAHRZEUGS UNTER
SCHWEREN
EINSATZBEDINGUNGEN
Wenn das Fahrzeug hauptsächlich
unter einer der folgenden Bedingungen
benutzt wird:
Ordnungskräfte (oder
Sicherheitsdienste), öffentlicher
Transportservice (Taxi);
Schleppen von Anhängern oder
Wohnwagen
Staubige Straßen;
Wiederholte Kurzstrecken (unter
7-8 km) bei Außentemperatur unter
Null;
Motor oft im Leerlauf oder lange
Fahrten bei niedriger Geschwindigkeit
(oder das Fahrzeug wird längere Zeit
nicht benutzt).
Folgende Kontrollen müssen häufiger
ausgeführt werden, als im Plan für die
programmierte Wartung angegeben
sind:
Kontrolle des Zustands/Verschleißes
der vorderen Scheibenbremsbeläge;
Sauberkeit der Schlösser an
Motorhaube und Kofferraum
kontrollieren, reinigen und Hebelwerk
schmieren;
Sichtkontrolle des Zustands von:
Motor, Getriebe, Kraftübertragung,
Rohrleitungen (Auspuff -
Kraftstoffversorgung - Bremsen),
Gummielemente (Kappen - Muffen -
Buchsen usw);
Kontrolle des Ladezustands der
Batterie und des Säurestands
(Elektrolyt)
Sichtkontrolle des Zustands der
Nebenaggregat-Antriebsriemen;
Kontrolle und eventuelles
Auswechseln des Motoröls und
Motorölfilters;
Kontrolle und eventuelles
Auswechseln des Pollenfilters;
Kontrolle und eventuelles
Auswechseln des Luftfilters.
204
WARTUNG UND PFLEGE

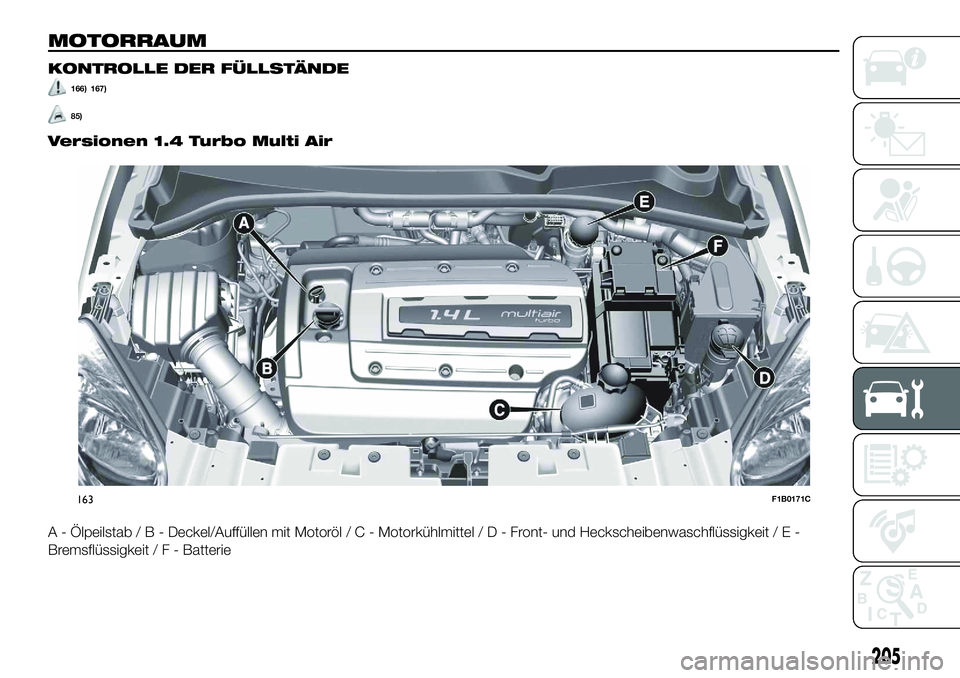

MOTORRAUM
KONTROLLE DER FÜLLSTÄNDE
166) 167)
85)
Versionen 1.4 Turbo Multi Air
A - Ölpeilstab/B-Deckel/Auffüllen mit Motoröl/C-Motorkühlmittel/D-Front- und Heckscheibenwaschflüssigkeit / E -
Bremsflüssigkeit/F-Batterie
163F1B0171C
205

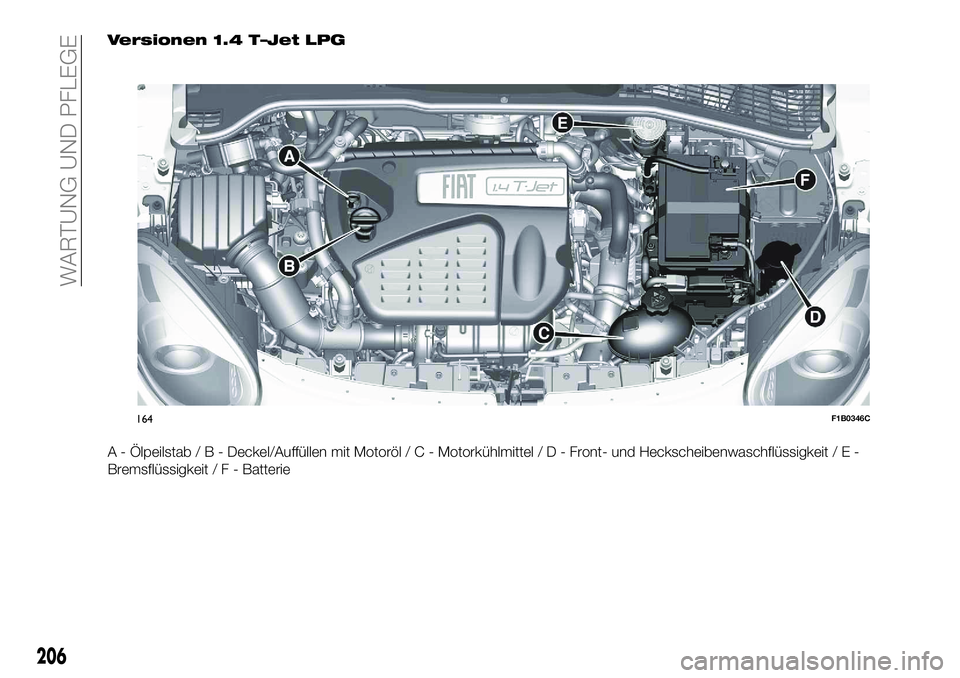

Versionen 1.4 T–Jet LPG
A - Ölpeilstab/B-Deckel/Auffüllen mit Motoröl/C-Motorkühlmittel/D-Front- und Heckscheibenwaschflüssigkeit/E-
Bremsflüssigkeit/F-Batterie
164F1B0346C
206
WARTUNG UND PFLEGE

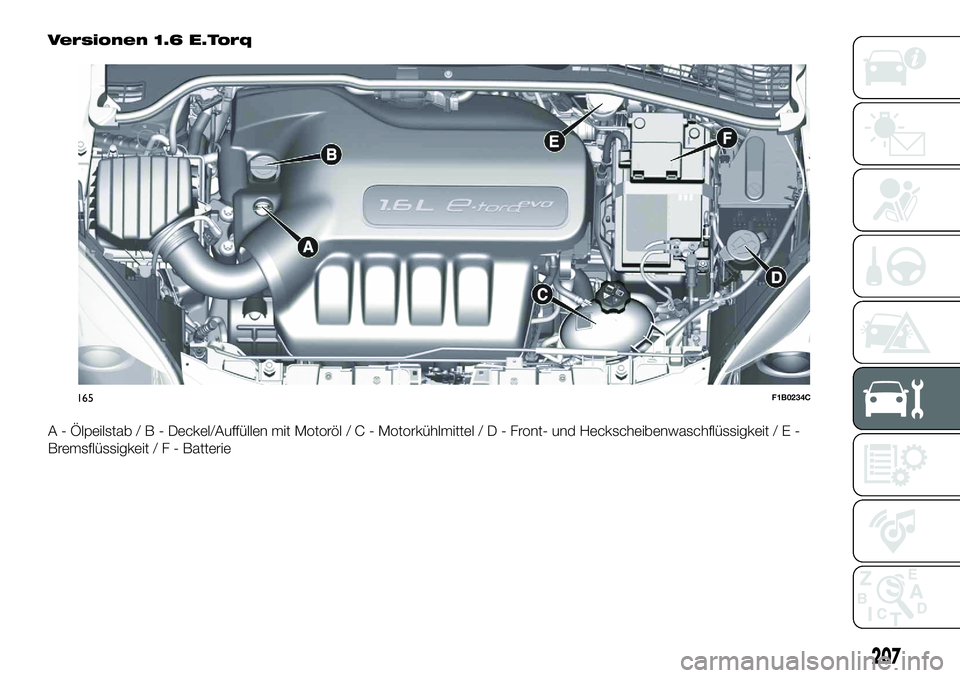

Versionen 1.6 E.Torq
A - Ölpeilstab/B-Deckel/Auffüllen mit Motoröl/C-Motorkühlmittel/D-Front- und Heckscheibenwaschflüssigkeit / E -
Bremsflüssigkeit/F-Batterie
165F1B0234C
207

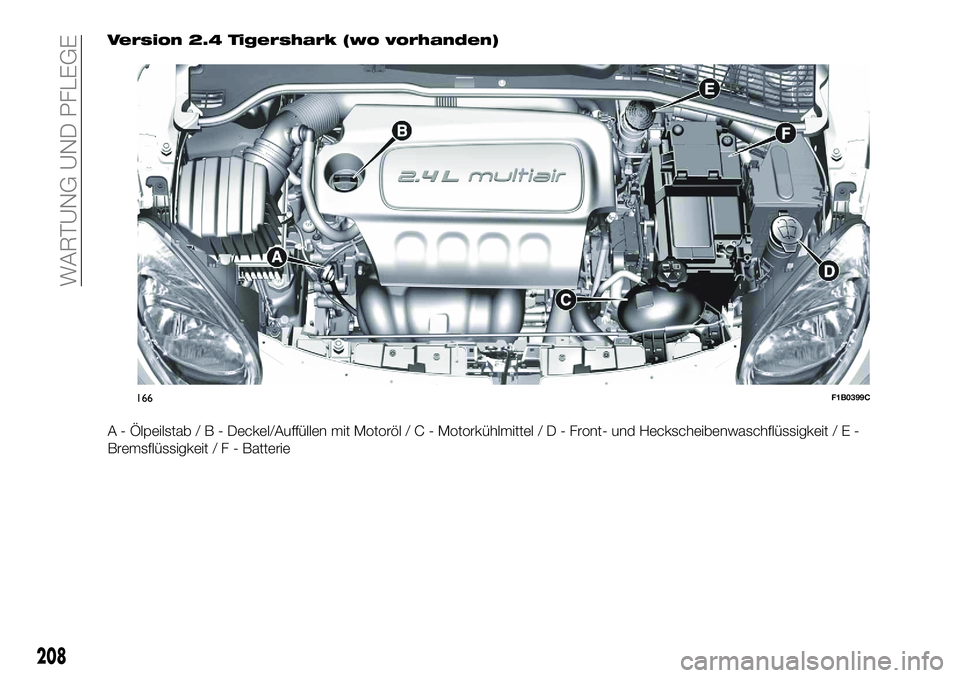

Version 2.4 Tigershark (wo vorhanden)
A - Ölpeilstab/B-Deckel/Auffüllen mit Motoröl/C-Motorkühlmittel/D-Front- und Heckscheibenwaschflüssigkeit/E-
Bremsflüssigkeit/F-Batterie
166F1B0399C
