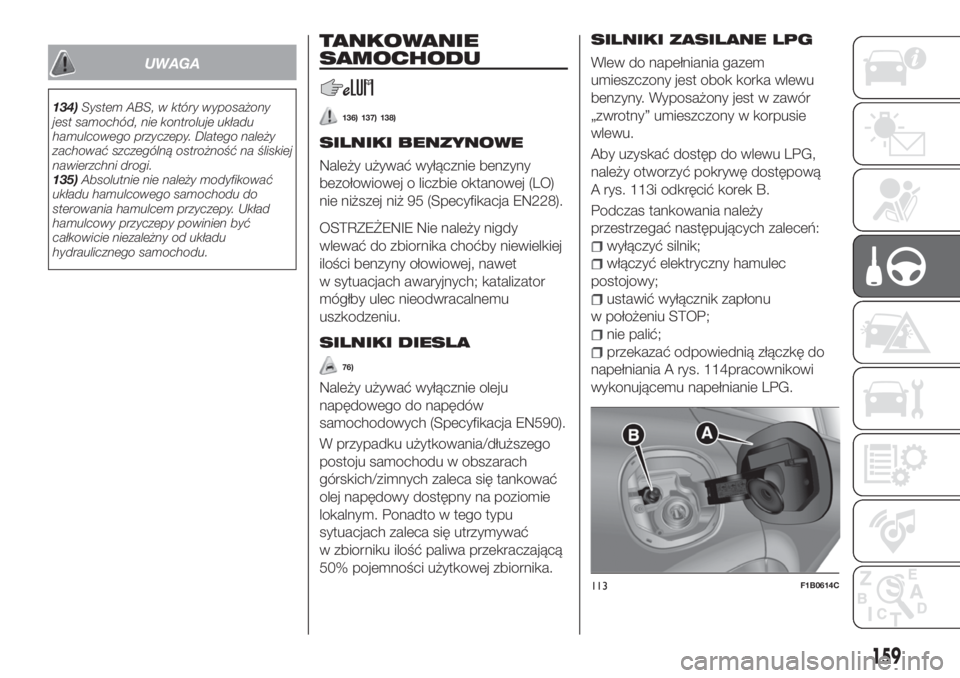

UWAGA
134)System ABS, w który wyposażony
jest samochód, nie kontroluje układu
hamulcowego przyczepy. Dlatego należy
zachować szczególną ostrożność na śliskiej
nawierzchni drogi.
135)Absolutnie nie należy modyfikować
układu hamulcowego samochodu do
sterowania hamulcem przyczepy. Układ
hamulcowy przyczepy powinien być
całkowicie niezależny od układu
hydraulicznego samochodu.
TANKOWANIE
SAMOCHODU
136) 137) 138)
SILNIKI BENZYNOWE
Należy używać wyłącznie benzyny
bezołowiowej o liczbie oktanowej (LO)
nie niższej niż 95 (Specyfikacja EN228).
OSTRZEŻENIE Nie należy nigdy
wlewać do zbiornika choćby niewielkiej
ilości benzyny ołowiowej, nawet
w sytuacjach awaryjnych; katalizator
mógłby ulec nieodwracalnemu
uszkodzeniu.
SILNIKI DIESLA
76)
Należy używać wyłącznie oleju
napędowego do napędów
samochodowych (Specyfikacja EN590).
W przypadku użytkowania/dłuższego
postoju samochodu w obszarach
górskich/zimnych zaleca się tankować
olej napędowy dostępny na poziomie
lokalnym. Ponadto w tego typu
sytuacjach zaleca się utrzymywać
w zbiorniku ilość paliwa przekraczającą
50% pojemności użytkowej zbiornika.
SILNIKI ZASILANE LPG
Wlew do napełniania gazem
umieszczony jest obok korka wlewu
benzyny. Wyposażony jest w zawór
„zwrotny” umieszczony w korpusie
wlewu.
Aby uzyskać dostęp do wlewu LPG,
należy otworzyć pokrywę dostępową
A rys. 113i odkręcić korek B.
Podczas tankowania należy
przestrzegać następujących zaleceń:
wyłączyć silnik;
włączyć elektryczny hamulec
postojowy;
ustawić wyłącznik zapłonu
w położeniu STOP;
nie palić;
przekazać odpowiednią złączkę do
napełniania A rys. 114pracownikowi
wykonującemu napełnianie LPG.
113F1B0614C
159

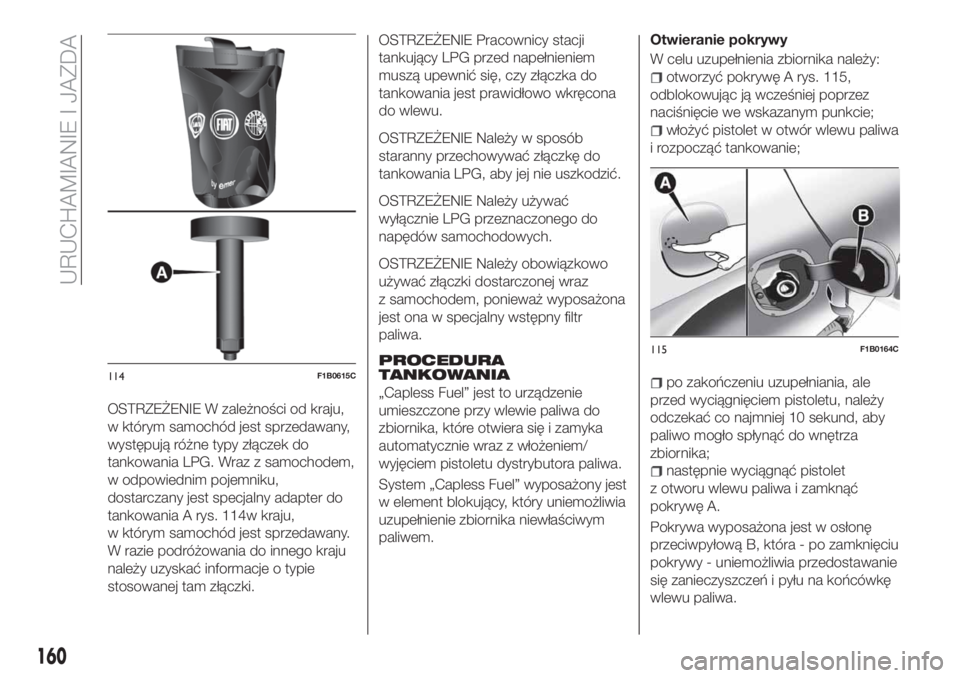

OSTRZEŻENIE W zależności od kraju,
w którym samochód jest sprzedawany,
występują różne typy złączek do
tankowania LPG. Wraz z samochodem,
w odpowiednim pojemniku,
dostarczany jest specjalny adapter do
tankowania A rys. 114w kraju,
w którym samochód jest sprzedawany.
W razie podróżowania do innego kraju
należy uzyskać informacje o typie
stosowanej tam złączki.OSTRZEŻENIE Pracownicy stacji
tankujący LPG przed napełnieniem
muszą upewnić się, czy złączka do
tankowania jest prawidłowo wkręcona
do wlewu.
OSTRZEŻENIE Należy w sposób
staranny przechowywać złączkę do
tankowania LPG, aby jej nie uszkodzić.
OSTRZEŻENIE Należy używać
wyłącznie LPG przeznaczonego do
napędów samochodowych.
OSTRZEŻENIE Należy obowiązkowo
używać złączki dostarczonej wraz
z samochodem, ponieważ wyposażona
jest ona w specjalny wstępny filtr
paliwa.
PROCEDURA
TANKOWANIA
„Capless Fuel” jest to urządzenie
umieszczone przy wlewie paliwa do
zbiornika, które otwiera się i zamyka
automatycznie wraz z włożeniem/
wyjęciem pistoletu dystrybutora paliwa.
System „Capless Fuel” wyposażony jest
w element blokujący, który uniemożliwia
uzupełnienie zbiornika niewłaściwym
paliwem.Otwieranie pokrywy
W celu uzupełnienia zbiornika należy:
otworzyć pokrywę A rys. 115,
odblokowując ją wcześniej poprzez
naciśnięcie we wskazanym punkcie;
włożyć pistolet w otwór wlewu paliwa
i rozpocząć tankowanie;
po zakończeniu uzupełniania, ale
przed wyciągnięciem pistoletu, należy
odczekać co najmniej 10 sekund, aby
paliwo mogło spłynąć do wnętrza
zbiornika;
następnie wyciągnąć pistolet
z otworu wlewu paliwa i zamknąć
pokrywę A.
Pokrywa wyposażona jest w osłonę
przeciwpyłową B, która - po zamknięciu
pokrywy - uniemożliwia przedostawanie
się zanieczyszczeń i pyłu na końcówkę
wlewu paliwa.
114F1B0615C
115F1B0164C
160
URUCHAMIANIE I JAZDA

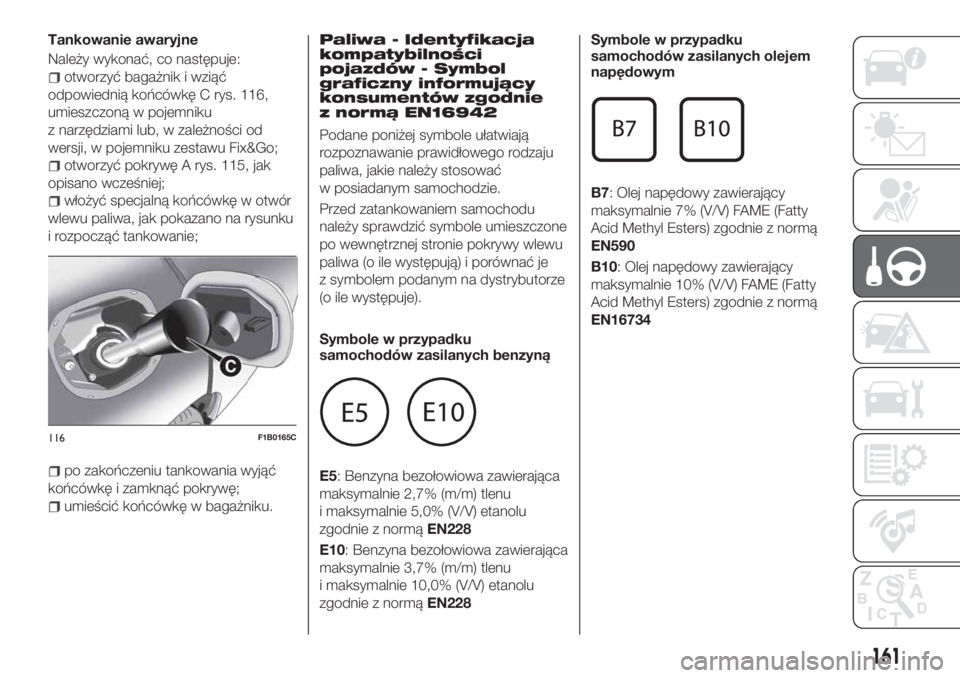

Tankowanie awaryjne
Należy wykonać, co następuje:
otworzyć bagażnik i wziąć
odpowiednią końcówkę C rys. 116,
umieszczoną w pojemniku
z narzędziami lub, w zależności od
wersji, w pojemniku zestawu Fix&Go;
otworzyć pokrywę A rys. 115, jak
opisano wcześniej;
włożyć specjalną końcówkę w otwór
wlewu paliwa, jak pokazano na rysunku
i rozpocząć tankowanie;
po zakończeniu tankowania wyjąć
końcówkę i zamknąć pokrywę;
umieścić końcówkę w bagażniku.
Paliwa - Identyfikacja
kompatybilności
pojazdów - Symbol
graficzny informujący
konsumentów zgodnie
z normą EN16942
Podane poniżej symbole ułatwiają
rozpoznawanie prawidłowego rodzaju
paliwa, jakie należy stosować
w posiadanym samochodzie.
Przed zatankowaniem samochodu
należy sprawdzić symbole umieszczone
po wewnętrznej stronie pokrywy wlewu
paliwa (o ile występują) i porównać je
z symbolem podanym na dystrybutorze
(o ile występuje).
Symbole w przypadku
samochodów zasilanych benzyną
E5: Benzyna bezołowiowa zawierająca
maksymalnie 2,7% (m/m) tlenu
i maksymalnie 5,0% (V/V) etanolu
zgodnie z normąEN228
E10: Benzyna bezołowiowa zawierająca
maksymalnie 3,7% (m/m) tlenu
i maksymalnie 10,0% (V/V) etanolu
zgodnie z normąEN228Symbole w przypadku
samochodów zasilanych olejem
napędowym
B7: Olej napędowy zawierający
maksymalnie 7% (V/V) FAME (Fatty
Acid Methyl Esters) zgodnie z normą
EN590
B10: Olej napędowy zawierający
maksymalnie 10% (V/V) FAME (Fatty
Acid Methyl Esters) zgodnie z normą
EN16734
116F1B0165C
161

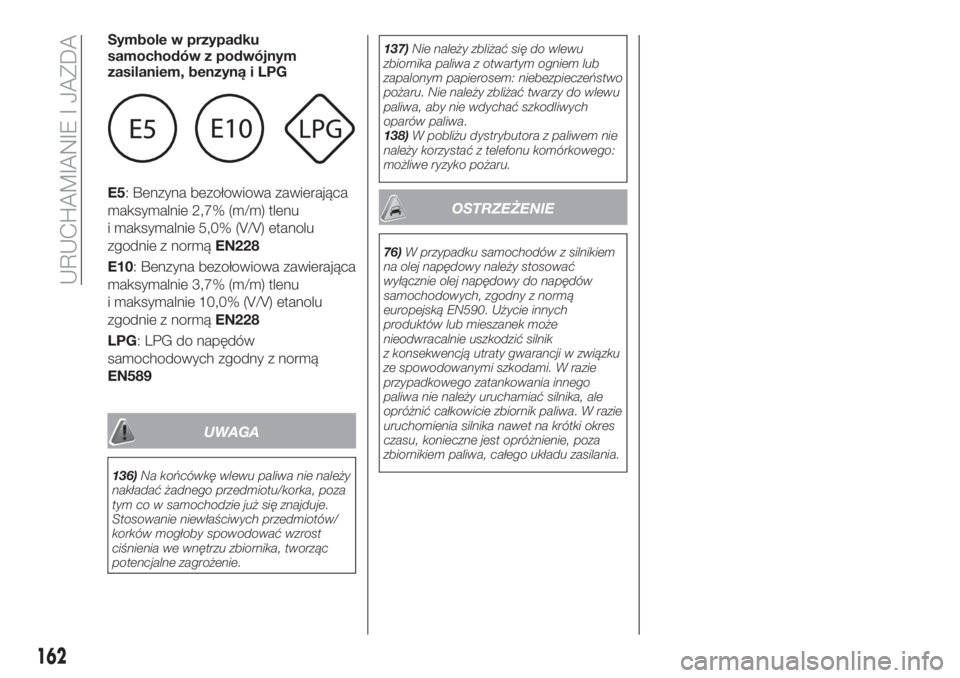

Symbole w przypadku
samochodów z podwójnym
zasilaniem, benzyną i LPG
E5: Benzyna bezołowiowa zawierająca
maksymalnie 2,7% (m/m) tlenu
i maksymalnie 5,0% (V/V) etanolu
zgodnie z normąEN228
E10: Benzyna bezołowiowa zawierająca
maksymalnie 3,7% (m/m) tlenu
i maksymalnie 10,0% (V/V) etanolu
zgodnie z normąEN228
LPG: LPG do napędów
samochodowych zgodny z normą
EN589
UWAGA
136)Na końcówkę wlewu paliwa nie należy
nakładać żadnego przedmiotu/korka, poza
tym co w samochodzie już się znajduje.
Stosowanie niewłaściwych przedmiotów/
korków mogłoby spowodować wzrost
ciśnienia we wnętrzu zbiornika, tworząc
potencjalne zagrożenie.137)Nie należy zbliżać się do wlewu
zbiornika paliwa z otwartym ogniem lub
zapalonym papierosem: niebezpieczeństwo
pożaru. Nie należy zbliżać twarzy do wlewu
paliwa, aby nie wdychać szkodliwych
oparów paliwa.
138)W pobliżu dystrybutora z paliwem nie
należy korzystać z telefonu komórkowego:
możliwe ryzyko pożaru.
OSTRZEŻENIE
76)W przypadku samochodów z silnikiem
na olej napędowy należy stosować
wyłącznie olej napędowy do napędów
samochodowych, zgodny z normą
europejską EN590. Użycie innych
produktów lub mieszanek może
nieodwracalnie uszkodzić silnik
z konsekwencją utraty gwarancji w związku
ze spowodowanymi szkodami. W razie
przypadkowego zatankowania innego
paliwa nie należy uruchamiać silnika, ale
opróżnić całkowicie zbiornik paliwa. W razie
uruchomienia silnika nawet na krótki okres
czasu, konieczne jest opróżnienie, poza
zbiornikiem paliwa, całego układu zasilania.
162
URUCHAMIANIE I JAZDA

W RAZIE AWARII
Przebita opona lub spalona żarówka?
Czasem może zdarzyć się, że drobna
usterka zakłóci spokój naszej podróży.
Na stronach poświęconych sytuacjom
awaryjnym można znaleźć użyteczne
informacje na temat tego, jak spokojnie,
samodzielnie stawić im czoła.
W sytuacjach awaryjnych zalecamy
skontaktować się telefonicznie
z obsługą, dzwoniąc na Zielony Numer
podany w Książce gwarancyjnej.
Można również dzwonić na uniwersalny
Zielony Numer infolinii, krajowy lub
międzynarodowy, w celu odnalezienia
najbliższej ASO marki Fiat.ŚWIATŁA AWARYJNE.........164
WYMIANA ŻARÓWKI..........164
WYMIANA BEZPIECZNIKÓW. . . .170
WYMIANA KOŁA............175
ZESTAW FIX&GO AUTOMATIC . . .180
URUCHAMIANIE AWARYJNE. . . .183
SYSTEM BLOKOWANIA PALIWA . .185
AUTOMATYCZNA SKRZYNIA
BIEGÓW - ODBLOKOWYWANIE
DŹWIGNI.................185
AUTOMATYCZNA SKRZYNIA
BIEGÓW - WYJMOWANIE
KLUCZYKA................186
AUTOMATYCZNA SKRZYNIA
BIEGÓW Z PODWÓJNYM
SPRZĘGŁEM - ODBLOKOWYWANIE
DŹWIGNI.................187
AUTOMATYCZNA SKRZYNIA
BIEGÓW Z PODWÓJNYM
SPRZĘGŁEM - WYJMOWANIE
KLUCZYKA................188
HOLOWANIE SAMOCHODU.....189
163

ŚWIATŁA AWARYJNE
STEROWANIE
Aby włączyć/wyłączyć światła, należy
nacisnąć przycisk rys. 117.
Przy włączonych światłach awaryjnych
migają lampki sygnalizacyjne
i.
OSTRZEŻENIE Używanie świateł
awaryjnych regulowane jest kodeksem
drogowym kraju, w którym się
podróżuje: należy przestrzegać
przepisów.
Hamowanie awaryjne
W przypadku hamowania awaryjnego
automatycznie zaświecają się światła
awaryjne i w zestawie wskaźników
zaświecają się lampki sygnalizacyjne
i.
Światła te gasną automatycznie
w momencie, gdy hamowanie nie ma
już charakteru awaryjnego.
WYMIANA ŻARÓWKI
139) 140) 141) 142)
77)
WSKAZÓWKI OGÓLNEPrzed wymianą żarówki należy
sprawdzić, czy odnośne styki nie są
skorodowane;
Przepalone żarówki należy
wymieniać na nowe tego samego typu
i mocy;
Po wymianie żarówki reflektorów
należy sprawdzić zawsze, czy jest ona
właściwie ustawiona;
Jeśli żarówka nie świeci się, przed jej
wymianą należy sprawdzić, czy nie jest
przepalony odnośny bezpiecznik:
rozmieszczenie bezpieczników podane
jest w sekcji „Wymiana bezpieczników”
niniejszego rozdziału.
OSTRZEŻENIE W porze zimnej lub
wilgotnej, jak również po obfitych
opadach deszczu lub myciu
samochodu, powierzchnia reflektorów
lub lamp tylnych może zaparować i/lub
po ich wewnętrznej stronie mogą
zgromadzić się krople wody.Jest to zjawisko naturalne,
spowodowane różnicą temperatury
i wilgotności pomiędzy wewnętrzną
i zewnętrzną stroną szkła, co jednak nie
oznacza anomalii i nie zakłóca
normalnego funkcjonowania urządzeń
oświetlenia. Powłoka pary zniknie
szybko po włączeniu świateł, najpierw
w części środkowej lampy, rozszerzając
się stopniowo w kierunku krawędzi.
117F1B0632C
164
W RAZIE AWARII

TYPY ŻARÓWEK
W samochodzie występują następujące żarówki
Żarówki w całości szklane (typ A): mocowane są na wcisk. Aby je
wyjąć, należy je pociągnąć.
Żarówki ze złączem bagnetowym (typ B): aby wyjąć je z odnośnej
oprawy, należy lekko nacisnąć i obrócić w lewą stronę, a następnie
pociągnąć.
Żarówki cylindryczne (typ C): w celu wyjęcia tego typu żarówki
należy odłączyć ją od odnośnych styków.
Żarówki halogenowe (typ D): w celu wyjęcia żarówki należy obrócić
konektorem w bok i wyjąć go.
Żarówki halogenowe (typ E): aby wyjąć żarówkę, należy obrócić nią
w kierunku przeciwnym do ruchu wskazówek zegara.
Żarówki o wyładowaniu gazowym Xenon (typ F): w celu
dokonania wymiany tego typu żarówki należy zwrócić się do ASO
marki Fiat.
165

Żarówki Typ Moc Punkt na rysunku
Światła pozycyjne przednie/Światła do jazdy dziennej (D.R.L.) W21W 21W B
Tylne światła pozycyjne/Światła Stop P21W 21W B
Światła mijania/drogowe (halogenowe) H4 60/55W D
Światła mijania/drogowe (ksenonowe) D5S 25W F
Kierunkowskazy przednie PY21W 21W B
Kierunkowskazy tylne P21W 21W B
Kierunkowskazy boczne (w lusterku wstecznym zewnętrznym) WY5W 5W A
3. światło stop LED – –
Podświetlenie tablicy rejestracyjnej W5W 5W A
Przednie światła przeciwmgłowe H8 35W E
Tylne światła przeciwmgłowe P21W 21W B
Światło cofania P21W 21W B
Przednia lampa sufitowa C5W 5W A
Przednie lampki w daszkach przeciwsłonecznych C5W 5W A
Tylna lampa sufitowa (wersje bez otwieranego dachu) XENON 6W A
Tylne lampy sufitowe (wersje z otwieranym dachem) C5W 5W C
Oświetlenie bagażnika W5W 5W A
166
W RAZIE AWARII

WYMIANA ŻARÓWKI
ŚWIATEŁ
ZEWNĘTRZNYCH
Światła mijania/drogowe
Aby wymienić żarówkę, należy:
wykonując czynności od wnętrza
komory silnika, zdjąć gumową zaślepkę
A rys. 118, ciągnąc za specjalny
uchwyt;
przekręcić w kierunku przeciwnym
do ruchu wskazówek zegara zespół
żarówka-oprawa żarówki i wysunąć go
na zewnątrz;
odłączyć konektor elektryczny B
i wymienić żarówkę C.
następnie włożyć zespół
żarówka-oprawa żarówki do
odnośnego gniazda i przekręcić nim
w kierunku zgodnym z ruchem
wskazówek zegara, upewniając się
o prawidłowym zablokowaniu go;
założyć na miejsce gumową zaślepkę
A.
OSTRZEŻENIE Wymiany żarówki należy
dokonywać wyłącznie przy wyłączonym
silniku. Ponadto należy upewnić się, że
silnik jest ochłodzony, aby uniknąć
ryzyka poparzeń.
Ksenonowe światła drogowe/
mijania
W celu dokonania wymiany tych świateł
należy zwrócić się do ASO marki Fiat.
Światła pozycyjne/światła do jazdy
dziennej (D.R.L.)
Aby wymienić żarówki, należy:
skręcić całkowicie kołami do
wewnątrz;
odkręcić śrubokrętem z wyposażenia
śruby A rys. 119 i wyjąć pokrywę B;
zidentyfikować żarówkę światła
pozycyjnego/światła do jazdy dziennej;
przekręcić w kierunku przeciwnym
do ruchu wskazówek zegara zespół
żarówka-oprawa żarówki i wysunąć go
na zewnątrz;
wymienić montowaną na wcisk
żarówkę A rys. 120;
zamontować pokrywę inspekcyjną B
rys. 119, wkręcając do oporu śruby
mocujące A.
Kierunkowskazy przednie
Aby wymienić żarówki, należy:
skręcić całkowicie kołami do
wewnątrz;
odkręcić śrubokrętem z wyposażenia
śruby A rys. 119 i wyjąć pokrywę B;
118F1B0146C
119F1B0147
120F1B0253C
167

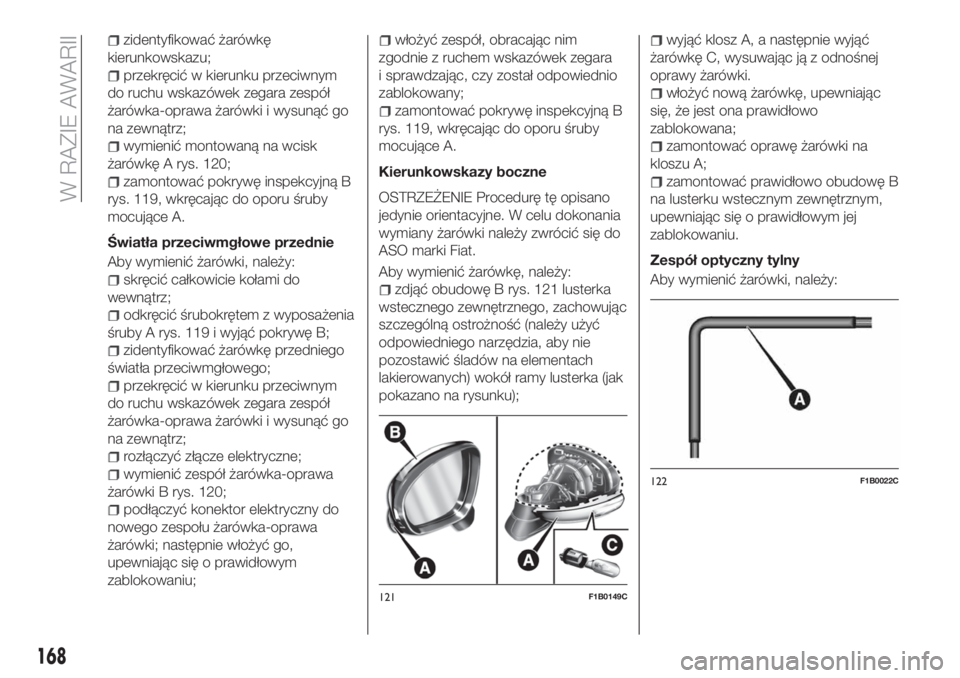

zidentyfikować żarówkę
kierunkowskazu;
przekręcić w kierunku przeciwnym
do ruchu wskazówek zegara zespół
żarówka-oprawa żarówki i wysunąć go
na zewnątrz;
wymienić montowaną na wcisk
żarówkę A rys. 120;
zamontować pokrywę inspekcyjną B
rys. 119, wkręcając do oporu śruby
mocujące A.
Światła przeciwmgłowe przednie
Aby wymienić żarówki, należy:
skręcić całkowicie kołami do
wewnątrz;
odkręcić śrubokrętem z wyposażenia
śruby A rys. 119 i wyjąć pokrywę B;
zidentyfikować żarówkę przedniego
światła przeciwmgłowego;
przekręcić w kierunku przeciwnym
do ruchu wskazówek zegara zespół
żarówka-oprawa żarówki i wysunąć go
na zewnątrz;
rozłączyć złącze elektryczne;
wymienić zespół żarówka-oprawa
żarówki B rys. 120;
podłączyć konektor elektryczny do
nowego zespołu żarówka-oprawa
żarówki; następnie włożyć go,
upewniając się o prawidłowym
zablokowaniu;
włożyć zespół, obracając nim
zgodnie z ruchem wskazówek zegara
i sprawdzając, czy został odpowiednio
zablokowany;
zamontować pokrywę inspekcyjną B
rys. 119, wkręcając do oporu śruby
mocujące A.
Kierunkowskazy boczne
OSTRZEŻENIE Procedurę tę opisano
jedynie orientacyjne. W celu dokonania
wymiany żarówki należy zwrócić się do
ASO marki Fiat.
Aby wymienić żarówkę, należy:
zdjąć obudowę B rys. 121 lusterka
wstecznego zewnętrznego, zachowując
szczególną ostrożność (należy użyć
odpowiedniego narzędzia, aby nie
pozostawić śladów na elementach
lakierowanych) wokół ramy lusterka (jak
pokazano na rysunku);
wyjąć klosz A, a następnie wyjąć
żarówkę C, wysuwając ją z odnośnej
oprawy żarówki.
włożyć nową żarówkę, upewniając
się, że jest ona prawidłowo
zablokowana;
zamontować oprawę żarówki na
kloszu A;
zamontować prawidłowo obudowę B
na lusterku wstecznym zewnętrznym,
upewniając się o prawidłowym jej
zablokowaniu.
Zespół optyczny tylny
Aby wymienić żarówki, należy:
121F1B0149C
122F1B0022C
168
W RAZIE AWARII
