FIAT 500X 2018 Instrukcja obsługi (in Polish)

UWAGA
147)Jeśli przebite koło i podnośnik zostaną
pozostawione we wnętrzu nadwozia, będą
stanowić poważne niebezpieczeństwo dla
pasażerów w razie wypadku lub nagłego
hamowania. Należy więc zarówno
podnośnik jak i przebite koło umieszczać
zawsze w specjalnej wnęce w bagażniku.
148)Niezwykle ryzykowne jest usiłowanie
dokonania wymiany koła z boku
samochodu przy pasie ruchu drogi: należy
upewnić się, że samochód jest
wystarczająco oddalony od drogi, aby
uniknąć potrącenia przez inny pojazd.
149)Należy zasygnalizować obecność
zatrzymanego samochodu zgodnie
z przepisami kodeksu drogowego: światła
awaryjne, trójkąt ostrzegawczy itp.
Pasażerowie powinni opuścić samochód,
szczególnie jeżeli jest mocno obciążony,
i poczekać na wymianę koła
w bezpiecznym miejscu, z dala od ruchu
drogowego. Ze względów bezpieczeństwa
należy zawsze ustawiać pod kołami
samochodu klin z wyposażenia.150)Należy odpowiednio dostosować styl
jazdy samochodem, jeśli zamontowane jest
zapasowe koło dojazdowe. Należy unikać
przyspieszeń i nagłego hamowania,
gwałtownego skręcania i szybkiego
pokonywania zakrętów. Trwałość całkowita
zapasowego koła dojazdowego jest
przewidziana na około 3000 km. Po tym
przebiegu należy wymienić oponę na nową
tego samego typu. Nie należy w żadnym
wypadku montować opon tradycyjnych na
obręczy przewidzianej dla dojazdowego
koła zapasowego. Należy możliwie jak
najszybciej naprawić i zamontować
wymienione koło. Niedopuszczalne jest
stosowanie jednocześnie dwóch lub więcej
zapasowych kół dojazdowych. Nie należy
smarować śrub przed ich zamontowaniem:
mogą się samoczynnie odkręcić podczas
używania samochodu!
151)Zapasowe koło dojazdowe jest
specyficzne dla tego modelu samochodu;
nie należy stosować w samochodzie
zapasowych kół dojazdowych z innych
modeli. Zapasowe koło dojazdowe może
być użyte tylko w sytuacjach awaryjnych.
Użycie powinno być ograniczone do
niezbędnego minimum i prędkość nie
powinna przekroczyć 80 km/h. Na
dojazdowym kole zapasowym
zastosowano naklejkę w kolorze
pomarańczowym, na której przedstawiono
podstawowe ostrzeżenia dotyczące użycia
koła zapasowego i odnośnych ograniczeń
w użyciu. Naklejki tej nie należy absolutnie
usuwać ani zasłaniać.152)Na zapasowym kole dojazdowym nie
można montować łańcucha. W przypadku
przebicia koła przedniego (koło napędowe)
i konieczności zastosowania łańcuchów,
należy wziąć z osi tylnej koło o normalnych
rozmiarach, a w jego miejsce zamontować
zapasowe koło dojazdowe. W ten sposób,
mając dwa normalne koła z przodu (koła
napędzane), można zamontować na nich
łańcuchy przeciwpoślizgowe (dotyczy to
również wersji z napędem 4x4).
153)Absolutnie nie należy naruszać
zaworu do pompowania. Nie należy
umieszczać żadnych przedmiotów między
obręczą a oponą. Regularnie należy
sprawdzać ciśnienie w oponach i w kole
zapasowym, powinno być ono zgodne
z wartościami podanymi w rozdziale „Dane
techniczne”.
179

154)Podnośnik jest to narzędzie
opracowane i zaprojektowane wyłącznie do
wymiany koła, w razie przebicia lub
uszkodzenia odnośnej opony,
w samochodzie, do którego stanowi
wyposażenie lub w samochodach tego
samego modelu. Absolutnie zabrania się
użycia niezgodnego z przeznaczeniem, jak
na przykład do podnoszenia samochodu
innego modelu lub innych przedmiotów.
W żadnym wypadku nie należy używać go
do wykonywania czynności serwisowych
lub napraw pod samochodem lub w celu
wymiany kół letnich na zimowe i odwrotnie:
należy zwrócić się do ASO marki Fiat. Nie
należy w żadnym wypadku kłaść się pod
podniesionym samochodem: należy
stosować podnośnik wyłącznie we
wskazanych położeniach. Nie należy
używać podnośnika do podnoszenia
obciążeń większych, niż podane na jego
tabliczce znamionowej. Gdy samochód jest
podniesiony, nie należy w żadnym wypadku
uruchamiać silnika. Podniesienie
samochodu wyżej, niż jest to niezbędne,
może doprowadzić do utraty jego
stabilności i ryzyka nagłego opadnięcia
pojazdu. Należy więc podnieść samochód
na tyle, na ile jest to potrzebne, aby
umożliwić dostęp do dojazdowego koła
zapasowego/koła zapasowego.
155)Korbką należy obracać ostrożnie,
sprawdzając czy obrót odbywa się
swobodnie i nie istnieje ryzyko otarcia ręką
o podłoże. Również elementy ruchome
podnośnika („ślimak” i przeguby), mogą
spowodować obrażenia: należy unikać
kontaktu z nimi. W razie ubrudzenia się
smarem, oczyścić dokładnie zabrudzone

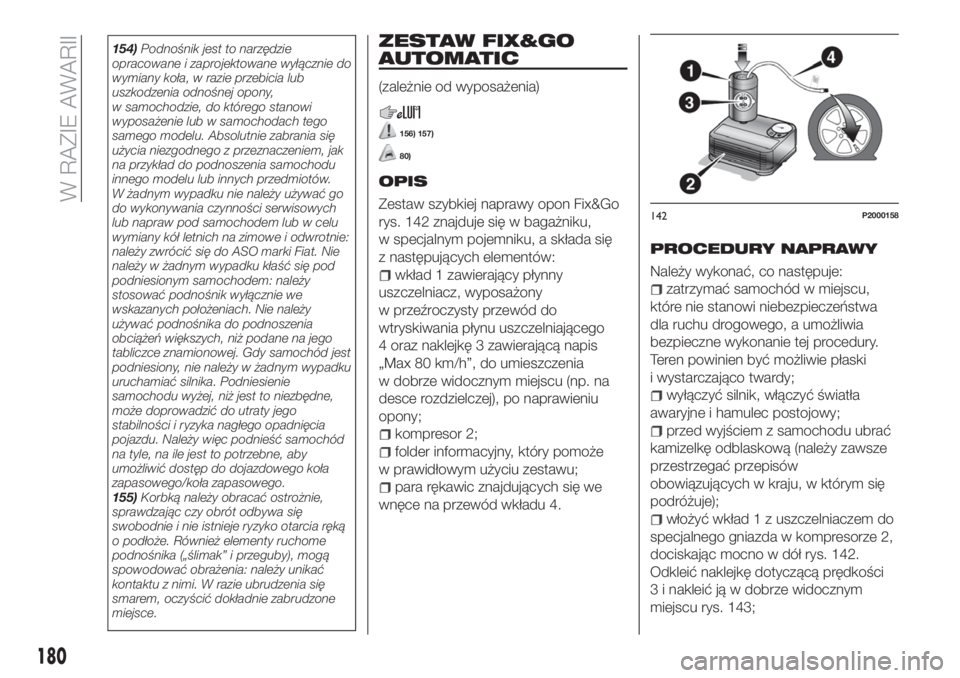

miejsce.ZESTAW FIX&GO
AUTOMATIC
(zależnie od wyposażenia)
156) 157)
80)
OPIS
Zestaw szybkiej naprawy opon Fix&Go
rys. 142 znajduje się w bagażniku,
w specjalnym pojemniku, a składa się
z następujących elementów:
wkład 1 zawierający płynny
uszczelniacz, wyposażony
w przeźroczysty przewód do
wtryskiwania płynu uszczelniającego
4 oraz naklejkę 3 zawierającą napis
„Max 80 km/h”, do umieszczenia
w dobrze widocznym miejscu (np. na
desce rozdzielczej), po naprawieniu
opony;
kompresor 2;
folder informacyjny, który pomoże
w prawidłowym użyciu zestawu;
para rękawic znajdujących się we
wnęce na przewód wkładu 4.
PROCEDURY NAPRAWY
Należy wykonać, co następuje:
zatrzymać samochód w miejscu,
które nie stanowi niebezpieczeństwa
dla ruchu drogowego, a umożliwia
bezpieczne wykonanie tej procedury.
Teren powinien być możliwie płaski
i wystarczająco twardy;
wyłączyć silnik, włączyć światła
awaryjne i hamulec postojowy;
przed wyjściem z samochodu ubrać
kamizelkę odblaskową (należy zawsze
przestrzegać przepisów
obowiązujących w kraju, w którym się
podróżuje);
włożyć wkład 1 z uszczelniaczem do
specjalnego gniazda w kompresorze 2,
dociskając mocno w dół rys. 142.
Odkleić naklejkę dotyczącą prędkości
3 i nakleić ją w dobrze widocznym
miejscu rys. 143;
142P2000158
180
W RAZIE AWARII

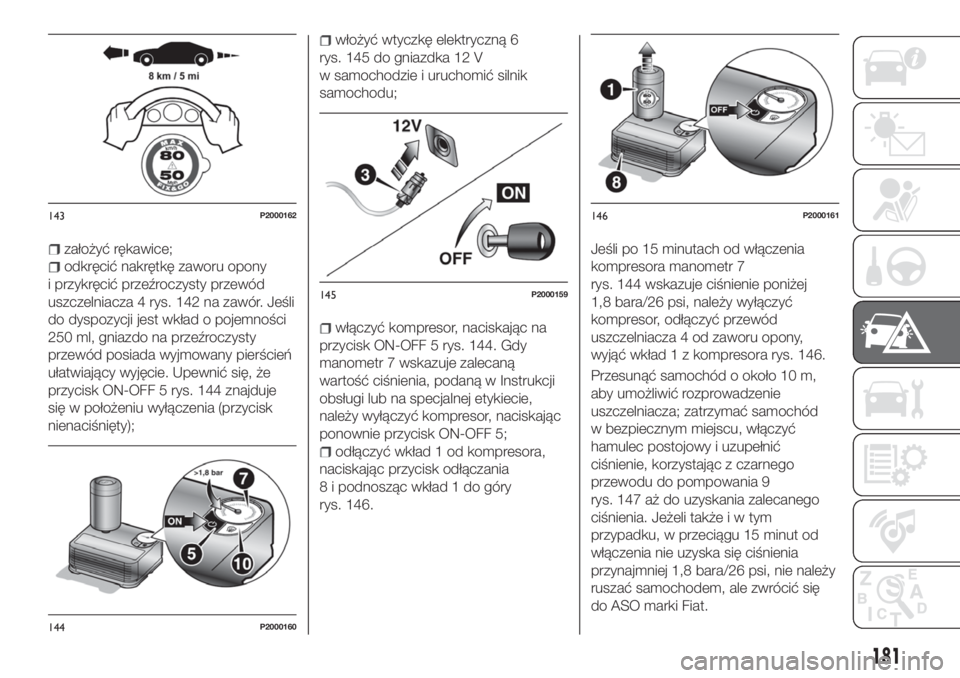

założyć rękawice;
odkręcić nakrętkę zaworu opony
i przykręcić przeźroczysty przewód
uszczelniacza 4 rys. 142 na zawór. Jeśli
do dyspozycji jest wkład o pojemności
250 ml, gniazdo na przeźroczysty
przewód posiada wyjmowany pierścień
ułatwiający wyjęcie. Upewnić się, że
przycisk ON-OFF 5 rys. 144 znajduje
się w położeniu wyłączenia (przycisk
nienaciśnięty);
włożyć wtyczkę elektryczną 6
rys. 145 do gniazdka 12 V
w samochodzie i uruchomić silnik
samochodu;
włączyć kompresor, naciskając na
przycisk ON-OFF 5 rys. 144. Gdy
manometr 7 wskazuje zalecaną
wartość ciśnienia, podaną w Instrukcji
obsługi lub na specjalnej etykiecie,
należy wyłączyć kompresor, naciskając
ponownie przycisk ON-OFF 5;
odłączyć wkład 1 od kompresora,
naciskając przycisk odłączania
8 i podnosząc wkład 1 do góry
rys. 146.Jeśli po 15 minutach od włączenia
kompresora manometr 7
rys. 144 wskazuje ciśnienie poniżej
1,8 bara/26 psi, należy wyłączyć
kompresor, odłączyć przewód
uszczelniacza 4 od zaworu opony,
wyjąć wkład 1 z kompresora rys. 146.
Przesunąć samochód o około 10 m,
aby umożliwić rozprowadzenie
uszczelniacza; zatrzymać samochód
w bezpiecznym miejscu, włączyć
hamulec postojowy i uzupełnić
ciśnienie, korzystając z czarnego
przewodu do pompowania 9
rys. 147 aż do uzyskania zalecanego
ciśnienia. Jeżeli takżeiwtym
przypadku, w przeciągu 15 minut od
włączenia nie uzyska się ciśnienia
przynajmniej 1,8 bara/26 psi, nie należy
ruszać samochodem, ale zwrócić się
do ASO marki Fiat.
143P2000162
144P2000160
145P2000159
146P2000161
181

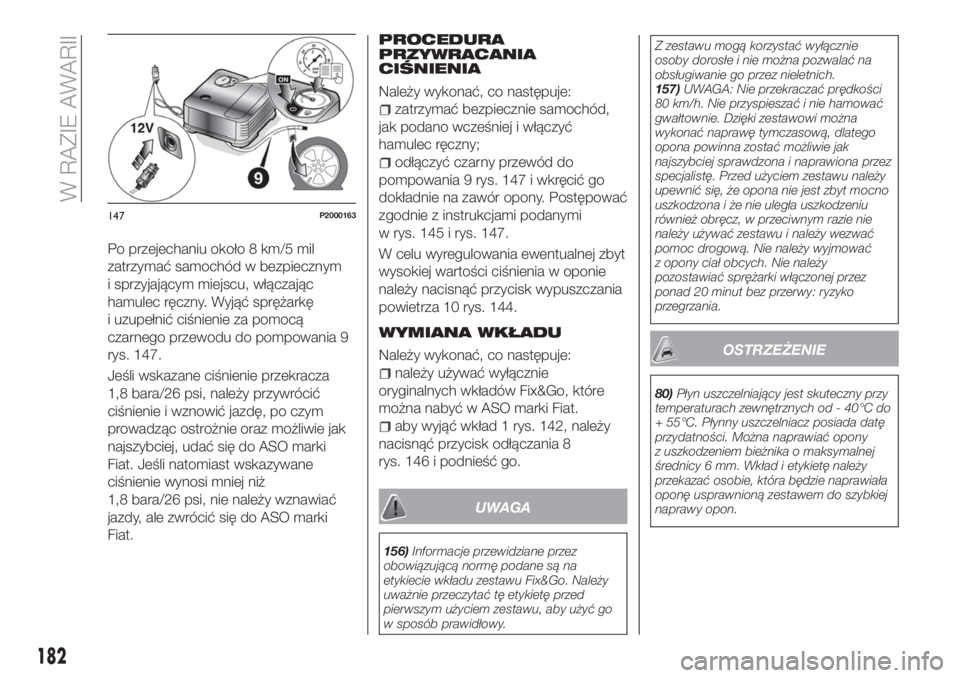

Po przejechaniu około 8 km/5 mil
zatrzymać samochód w bezpiecznym
i sprzyjającym miejscu, włączając
hamulec ręczny. Wyjąć sprężarkę
i uzupełnić ciśnienie za pomocą
czarnego przewodu do pompowania 9
rys. 147.
Jeśli wskazane ciśnienie przekracza
1,8 bara/26 psi, należy przywrócić
ciśnienie i wznowić jazdę, po czym
prowadząc ostrożnie oraz możliwie jak
najszybciej, udać się do ASO marki
Fiat. Jeśli natomiast wskazywane
ciśnienie wynosi mniej niż
1,8 bara/26 psi, nie należy wznawiać
jazdy, ale zwrócić się do ASO marki
Fiat.
PROCEDURA
PRZYWRACANIA
CIŚNIENIA
Należy wykonać, co następuje:
zatrzymać bezpiecznie samochód,
jak podano wcześniej i włączyć
hamulec ręczny;
odłączyć czarny przewód do
pompowania 9 rys. 147 i wkręcić go
dokładnie na zawór opony. Postępować
zgodnie z instrukcjami podanymi
w rys. 145 i rys. 147.
W celu wyregulowania ewentualnej zbyt
wysokiej wartości ciśnienia w oponie
należy nacisnąć przycisk wypuszczania
powietrza 10 rys. 144.
WYMIANA WKŁADU
Należy wykonać, co następuje:
należy używać wyłącznie
oryginalnych wkładów Fix&Go, które
można nabyć w ASO marki Fiat.
aby wyjąć wkład 1 rys. 142, należy
nacisnąć przycisk odłączania 8
rys. 146 i podnieść go.
UWAGA
156)Informacje przewidziane przez
obowiązującą normę podane są na
etykiecie wkładu zestawu Fix&Go. Należy
uważnie przeczytać tę etykietę przed
pierwszym użyciem zestawu, aby użyć go
w sposób prawidłowy.Z zestawu mogą korzystać wyłącznie
osoby dorosłe i nie można pozwalać na
obsługiwanie go przez nieletnich.
157)UWAGA: Nie przekraczać prędkości
80 km/h. Nie przyspieszać i nie hamować
gwałtownie. Dzięki zestawowi można
wykonać naprawę tymczasową, dlatego
opona powinna zostać możliwie jak
najszybciej sprawdzona i naprawiona przez
specjalistę. Przed użyciem zestawu należy
upewnić się, że opona nie jest zbyt mocno
uszkodzona i że nie uległa uszkodzeniu
również obręcz, w przeciwnym razie nie
należy używać zestawu i należy wezwać
pomoc drogową. Nie należy wyjmować
z opony ciał obcych. Nie należy
pozostawiać sprężarki włączonej przez
ponad 20 minut bez przerwy: ryzyko
przegrzania.
OSTRZEŻENIE
80)Płyn uszczelniający jest skuteczny przy
temperaturach zewnętrznych od - 40°C do
+ 55°C. Płynny uszczelniacz posiada datę
przydatności. Można naprawiać opony
z uszkodzeniem bieżnika o maksymalnej
średnicy 6 mm. Wkład i etykietę należy
przekazać osobie, która będzie naprawiała
oponę usprawnioną zestawem do szybkiej
naprawy opon.
147P2000163
182
W RAZIE AWARII

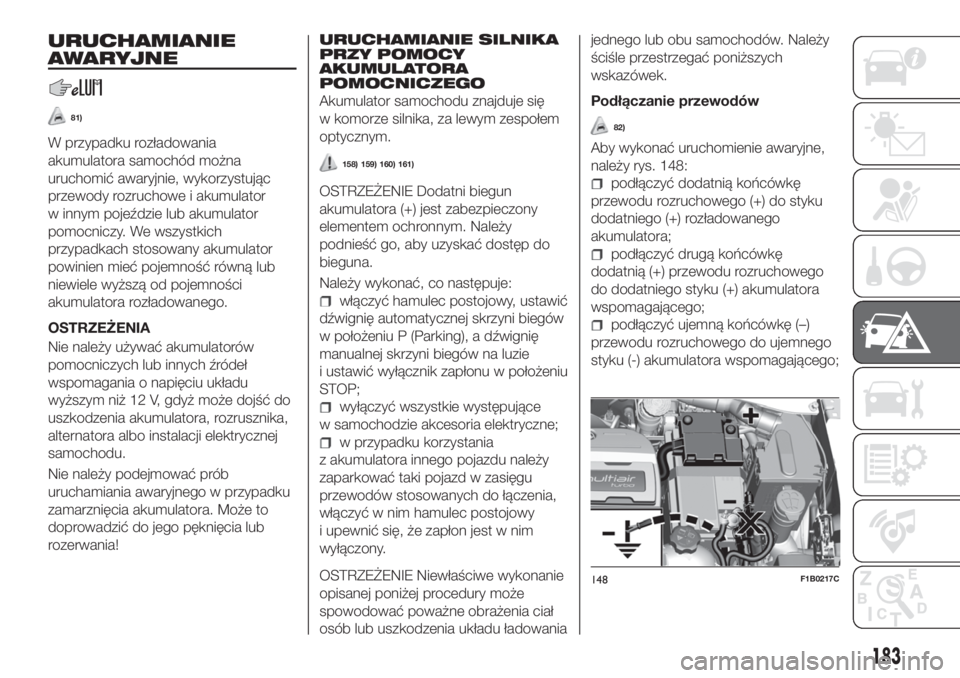

URUCHAMIANIE
AWARYJNE
81)
W przypadku rozładowania
akumulatora samochód można
uruchomić awaryjnie, wykorzystując
przewody rozruchowe i akumulator
w innym pojeździe lub akumulator
pomocniczy. We wszystkich
przypadkach stosowany akumulator
powinien mieć pojemność równą lub
niewiele wyższą od pojemności
akumulatora rozładowanego.
OSTRZEŻENIA
Nie należy używać akumulatorów
pomocniczych lub innych źródeł
wspomagania o napięciu układu
wyższym niż 12 V, gdyż może dojść do
uszkodzenia akumulatora, rozrusznika,
alternatora albo instalacji elektrycznej
samochodu.
Nie należy podejmować prób
uruchamiania awaryjnego w przypadku
zamarznięcia akumulatora. Może to
doprowadzić do jego pęknięcia lub
rozerwania!
URUCHAMIANIE SILNIKA
PRZY POMOCY
AKUMULATORA
POMOCNICZEGO
Akumulator samochodu znajduje się
w komorze silnika, za lewym zespołem
optycznym.
158) 159) 160) 161)
OSTRZEŻENIE Dodatni biegun
akumulatora (+) jest zabezpieczony
elementem ochronnym. Należy
podnieść go, aby uzyskać dostęp do
bieguna.
Należy wykonać, co następuje:
włączyć hamulec postojowy, ustawić
dźwignię automatycznej skrzyni biegów
w położeniu P (Parking), a dźwignię
manualnej skrzyni biegów na luzie
i ustawić wyłącznik zapłonu w położeniu
STOP;
wyłączyć wszystkie występujące
w samochodzie akcesoria elektryczne;
w przypadku korzystania
z akumulatora innego pojazdu należy
zaparkować taki pojazd w zasięgu
przewodów stosowanych do łączenia,
włączyć w nim hamulec postojowy
i upewnić się, że zapłon jest w nim
wyłączony.
OSTRZEŻENIE Niewłaściwe wykonanie
opisanej poniżej procedury może
spowodować poważne obrażenia ciał
osób lub uszkodzenia układu ładowaniajednego lub obu samochodów. Należy
ściśle przestrzegać poniższych
wskazówek.
Podłączanie przewodów
82)
Aby wykonać uruchomienie awaryjne,
należy rys. 148:
podłączyć dodatnią końcówkę
przewodu rozruchowego (+) do styku
dodatniego (+) rozładowanego
akumulatora;
podłączyć drugą końcówkę
dodatnią (+) przewodu rozruchowego
do dodatniego styku (+) akumulatora
wspomagającego;
podłączyć ujemną końcówkę (–)
przewodu rozruchowego do ujemnego
styku (-) akumulatora wspomagającego;
148F1B0217C
183

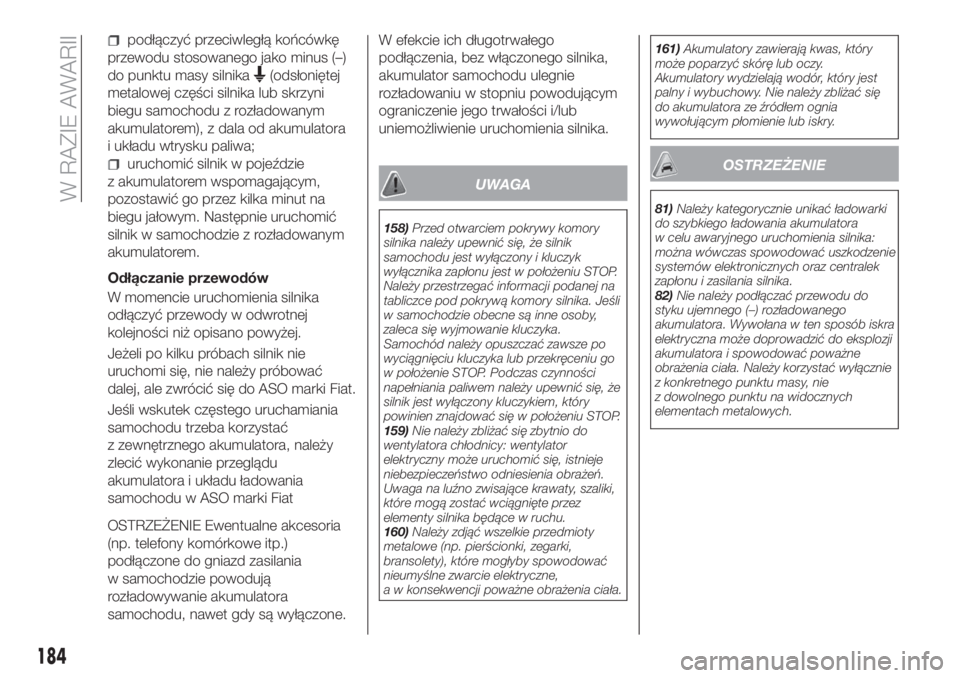

podłączyć przeciwległą końcówkę
przewodu stosowanego jako minus (–)
do punktu masy silnika
(odsłoniętej
metalowej części silnika lub skrzyni
biegu samochodu z rozładowanym
akumulatorem), z dala od akumulatora
i układu wtrysku paliwa;
uruchomić silnik w pojeździe
z akumulatorem wspomagającym,
pozostawić go przez kilka minut na
biegu jałowym. Następnie uruchomić
silnik w samochodzie z rozładowanym
akumulatorem.
Odłączanie przewodów
W momencie uruchomienia silnika
odłączyć przewody w odwrotnej
kolejności niż opisano powyżej.
Jeżeli po kilku próbach silnik nie
uruchomi się, nie należy próbować
dalej, ale zwrócić się do ASO marki Fiat.
Jeśli wskutek częstego uruchamiania
samochodu trzeba korzystać
z zewnętrznego akumulatora, należy
zlecić wykonanie przeglądu
akumulatora i układu ładowania
samochodu w ASO marki Fiat
OSTRZEŻENIE Ewentualne akcesoria
(np. telefony komórkowe itp.)
podłączone do gniazd zasilania
w samochodzie powodują
rozładowywanie akumulatora
samochodu, nawet gdy są wyłączone.W efekcie ich długotrwałego
podłączenia, bez włączonego silnika,
akumulator samochodu ulegnie
rozładowaniu w stopniu powodującym
ograniczenie jego trwałości i/lub
uniemożliwienie uruchomienia silnika.
UWAGA
158)Przed otwarciem pokrywy komory
silnika należy upewnić się, że silnik
samochodu jest wyłączony i kluczyk
wyłącznika zapłonu jest w położeniu STOP.
Należy przestrzegać informacji podanej na
tabliczce pod pokrywą komory silnika. Jeśli
w samochodzie obecne są inne osoby,
zaleca się wyjmowanie kluczyka.
Samochód należy opuszczać zawsze po
wyciągnięciu kluczyka lub przekręceniu go
w położenie STOP. Podczas czynności
napełniania paliwem należy upewnić się, że
silnik jest wyłączony kluczykiem, który
powinien znajdować się w położeniu STOP.
159)Nie należy zbliżać się zbytnio do
wentylatora chłodnicy: wentylator
elektryczny może uruchomić się, istnieje
niebezpieczeństwo odniesienia obrażeń.
Uwaga na luźno zwisające krawaty, szaliki,
które mogą zostać wciągnięte przez
elementy silnika będące w ruchu.
160)Należy zdjąć wszelkie przedmioty
metalowe (np. pierścionki, zegarki,
bransolety), które mogłyby spowodować
nieumyślne zwarcie elektryczne,
a w konsekwencji poważne obrażenia ciała.161)Akumulatory zawierają kwas, który
może poparzyć skórę lub oczy.
Akumulatory wydzielają wodór, który jest
palny i wybuchowy. Nie należy zbliżać się
do akumulatora ze źródłem ognia
wywołującym płomienie lub iskry.
OSTRZEŻENIE
81)Należy kategorycznie unikać ładowarki
do szybkiego ładowania akumulatora
w celu awaryjnego uruchomienia silnika:
można wówczas spowodować uszkodzenie
systemów elektronicznych oraz centralek
zapłonu i zasilania silnika.
82)Nie należy podłączać przewodu do
styku ujemnego (–) rozładowanego
akumulatora. Wywołana w ten sposób iskra
elektryczna może doprowadzić do eksplozji
akumulatora i spowodować poważne
obrażenia ciała. Należy korzystać wyłącznie
z konkretnego punktu masy, nie
z dowolnego punktu na widocznych
elementach metalowych.
184

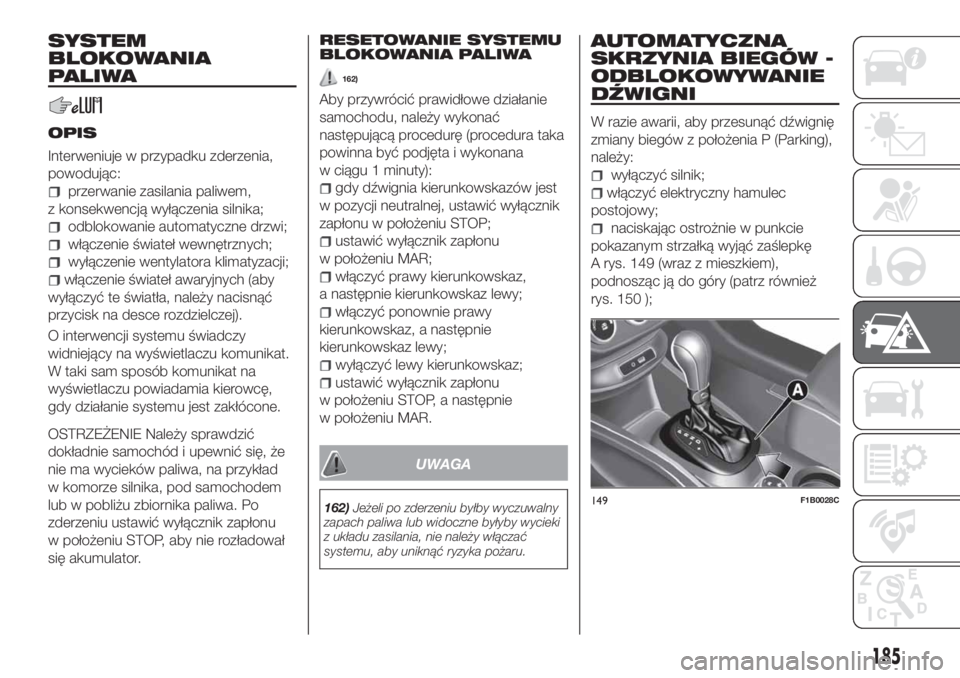

W RAZIE AWARII

SYSTEM
BLOKOWANIA
PALIWA
OPIS
Interweniuje w przypadku zderzenia,
powodując:
przerwanie zasilania paliwem,
z konsekwencją wyłączenia silnika;
odblokowanie automatyczne drzwi;
włączenie świateł wewnętrznych;
wyłączenie wentylatora klimatyzacji;
włączenie świateł awaryjnych (aby
wyłączyć te światła, należy nacisnąć
przycisk na desce rozdzielczej).
O interwencji systemu świadczy
widniejący na wyświetlaczu komunikat.
W taki sam sposób komunikat na
wyświetlaczu powiadamia kierowcę,
gdy działanie systemu jest zakłócone.
OSTRZEŻENIE Należy sprawdzić
dokładnie samochód i upewnić się, że
nie ma wycieków paliwa, na przykład
w komorze silnika, pod samochodem
lub w pobliżu zbiornika paliwa. Po
zderzeniu ustawić wyłącznik zapłonu
w położeniu STOP, aby nie rozładował
się akumulator.RESETOWANIE SYSTEMU
BLOKOWANIA PALIWA
162)
Aby przywrócić prawidłowe działanie
samochodu, należy wykonać
następującą procedurę (procedura taka
powinna być podjęta i wykonana
w ciągu 1 minuty):
gdy dźwignia kierunkowskazów jest
w pozycji neutralnej, ustawić wyłącznik
zapłonu w położeniu STOP;
ustawić wyłącznik zapłonu
w położeniu MAR;
włączyć prawy kierunkowskaz,
a następnie kierunkowskaz lewy;
włączyć ponownie prawy
kierunkowskaz, a następnie
kierunkowskaz lewy;
wyłączyć lewy kierunkowskaz;
ustawić wyłącznik zapłonu
w położeniu STOP, a następnie
w położeniu MAR.
UWAGA
162)Jeżeli po zderzeniu byłby wyczuwalny
zapach paliwa lub widoczne byłyby wycieki
z układu zasilania, nie należy włączać
systemu, aby uniknąć ryzyka pożaru.
AUTOMATYCZNA
SKRZYNIA BIEGÓW -
ODBLOKOWYWANIE
DŹWIGNI
W razie awarii, aby przesunąć dźwignię
zmiany biegów z położenia P (Parking),
należy:
wyłączyć silnik;
włączyć elektryczny hamulec
postojowy;
naciskając ostrożnie w punkcie
pokazanym strzałką wyjąć zaślepkę
A rys. 149 (wraz z mieszkiem),
podnosząc ją do góry (patrz również
rys. 150 );
149F1B0028C
185

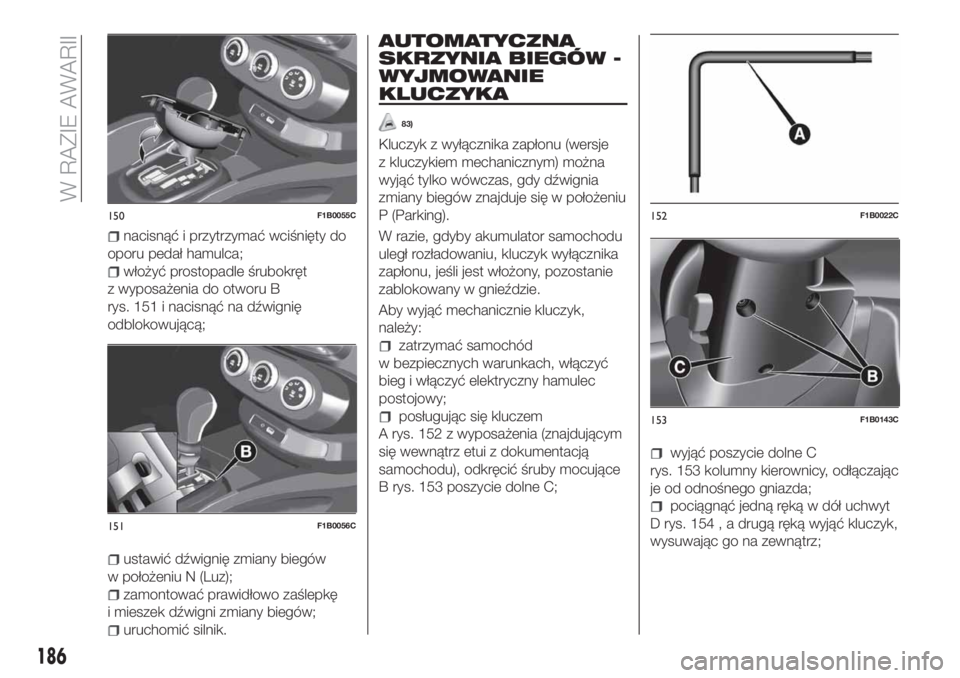

nacisnąć i przytrzymać wciśnięty do
oporu pedał hamulca;
włożyć prostopadle śrubokręt
z wyposażenia do otworu B
rys. 151 i nacisnąć na dźwignię
odblokowującą;
ustawić dźwignię zmiany biegów
w położeniu N (Luz);
zamontować prawidłowo zaślepkę
i mieszek dźwigni zmiany biegów;
uruchomić silnik.
AUTOMATYCZNA
SKRZYNIA BIEGÓW -
WYJMOWANIE
KLUCZYKA
83)
Kluczyk z wyłącznika zapłonu (wersje
z kluczykiem mechanicznym) można
wyjąć tylko wówczas, gdy dźwignia
zmiany biegów znajduje się w położeniu
P (Parking).
W razie, gdyby akumulator samochodu
uległ rozładowaniu, kluczyk wyłącznika
zapłonu, jeśli jest włożony, pozostanie
zablokowany w gnieździe.
Aby wyjąć mechanicznie kluczyk,
należy:
zatrzymać samochód
w bezpiecznych warunkach, włączyć
bieg i włączyć elektryczny hamulec
postojowy;
posługując się kluczem
A rys. 152 z wyposażenia (znajdującym
się wewnątrz etui z dokumentacją
samochodu), odkręcić śruby mocujące
B rys. 153 poszycie dolne C;
wyjąć poszycie dolne C
rys. 153 kolumny kierownicy, odłączając
je od odnośnego gniazda;
pociągnąć jedną ręką w dół uchwyt
D rys. 154 , a drugą ręką wyjąć kluczyk,
wysuwając go na zewnątrz;
150F1B0055C
151F1B0056C
152F1B0022C
153F1B0143C
186
W RAZIE AWARII

po wyjęciu kluczyka zamontować
poszycie dolne C rys. 153, upewniając
się o prawidłowym zablokowaniu go
i wkręcić do oporu śruby mocujące B.
OSTRZEŻENIE
83)Procedurę montażu na miejsce najlepiej
wykonywać w ASO marki Fiat. W razie
podjęcia decyzji o samodzielnym
wykonaniu tych czynności należy zwrócić
szczególną uwagę na właściwe połączenie
zaczepów mocujących. W przeciwnym
razie może pojawiać się hałas
spowodowany nieprawidłowym
spasowaniem poszycia dolnego
z poszyciem górnym.
AUTOMATYCZNA
SKRZYNIA BIEGÓW
Z PODWÓJNYM
SPRZĘGŁEM -
ODBLOKOWYWANIE
DŹWIGNI
W razie awarii lub rozładowania
akumulatora w celu odblokowania
dźwigni zmiany biegów należy:
wyłączyć silnik;
włączyć elektryczny hamulec
postojowy;
naciskając ostrożnie w punkcie
pokazanym strzałką wyjąć zaślepkę
A rys. 155 (wraz z mieszkiem),
podnosząc ją do góry (patrz również
rys. 156 );
154F1B0222C
155F1B0028C
187

nacisnąć i przytrzymać wciśnięty do
oporu pedał hamulca;
włożyć prostopadle śrubokręt
z wyposażenia do otworu B
rys. 157 i nacisnąć na dźwignię
odblokowującą;
ustawić dźwignię zmiany biegów
w położeniu N (Luz);
zamontować prawidłowo zaślepkę
i mieszek dźwigni zmiany biegów;
uruchomić silnik.
AUTOMATYCZNA
SKRZYNIA BIEGÓW
Z PODWÓJNYM
SPRZĘGŁEM -
WYJMOWANIE
KLUCZYKA
83)
Kluczyk z wyłącznika zapłonu (wersje
z kluczykiem mechanicznym) można
wyjąć tylko wówczas, gdy dźwignia
zmiany biegów znajduje się w położeniu
P (Parking).
W razie, gdyby akumulator samochodu
uległ rozładowaniu, kluczyk wyłącznika
zapłonu, jeśli jest włożony, pozostanie
zablokowany w gnieździe.
Aby wyjąć mechanicznie kluczyk,
należy:
zatrzymać samochód
w bezpiecznych warunkach, włączyć
bieg i włączyć elektryczny hamulec
postojowy;
posługując się kluczem
A rys. 158 z wyposażenia (znajdującym
się wewnątrz etui z dokumentacją
samochodu), odkręcić śruby mocujące
B rys. 159 poszycie dolne C;wyjąć poszycie dolne C
rys. 159 kolumny kierownicy, odłączając
je od odnośnego gniazda;
pociągnąć jedną ręką w dół uchwyt
D rys. 160 , a drugą ręką wyjąć kluczyk,
wysuwając go na zewnątrz;
156F1B0055C
157F1B0056C
158F1B0022C
159F1B0143C
188
W RAZIE AWARII
