O zaakceptowaniu przez system
żądanego trybu jazdy świadczy
zaświecona obok ideogramu dioda oraz
widniejący na wyświetlaczu w zestawie
wskaźników symbol odpowiadający
wspomnianemu ideogramowi.
Po uruchomieniu silnika system ten
zachowuje zwykle tryb jazdy, który
aktywny był w momencie wyłączenia
silnika. Dla wersji/rynków, gdzie
przewidziano, system przy
uruchamianiu samochodu zawsze
włącza się w trybie „Auto”.
TRYB „Auto”
Tryb zalecany do jazdy normalnej,
nastawiony na komfort
i bezpieczeństwo w normalnych
warunkach jazdy i przyczepności kół.
W wersjach z napędem 4x4 tryb ten
ogranicza również zużycie paliwa,
ponieważ automatycznie nie tylko
zmienia sposób rozdziału momentu
napędowego pomiędzy oś przednią
i tylną, ale też odłącza napęd na koła
tylne, o ile umożliwiają to warunki jazdy
i stan nawierzchni, po której porusza się
samochód.Włączanie
Gdy aktywny jest tryb „Traction/All
Weather”, należy obrócić pierścieniem
w kierunku przeciwnym do ruchu
wskazówek zegara i przytrzymać go
w takim położeniu przez co najmniej pół
sekundy, do momentu zaświecenia się
odnośnej diody i do momentu
wskazania na wyświetlaczu wybranego
trybu jazdy. Wówczas zgaśnie dioda
odnośna do trybu jazdy, który włączony
był wcześniej. Po zwolnieniu pokrętło
powraca w położenie środkowe.
Gdy aktywny jest tryb „Sport”, należy
obrócić pierścieniem w kierunku
zgodnym z ruchem wskazówek zegara
i przytrzymać go w takim położeniu
przez co najmniej pół sekundy, do
momentu zaświecenia się odnośnej
diody i do momentu wskazania na
wyświetlaczu wybranego trybu jazdy.
Wówczas zgaśnie dioda odnośna do
trybu jazdy, który włączony był
wcześniej. Po zwolnieniu pokrętło
powraca w położenie środkowe.
TRYB „Traction”/„All
Weather”
Jest to tryb nastawiony na
bezpieczeństwo jazdy w warunkach
niskiej przyczepności kół samochodu
(mokry asfalt, nawierzchnia śliska, jazda
w deszczu lub śniegu).W przypadku wersji 4x4 zaleca się
korzystać z tego trybu podczas jazdy
po nawierzchni nierównej lub w terenie.
Włączanie
Gdy aktywny jest tryb „Auto”, należy
obrócić pierścieniem w kierunku
zgodnym z ruchem wskazówek zegara
i przytrzymać go w takim położeniu
przez co najmniej pół sekundy, do
momentu zaświecenia się odnośnej
diody i do momentu wskazania na
wyświetlaczu wybranego trybu jazdy.
Wówczas zgaśnie dioda odnośna do
trybu jazdy, który włączony był
wcześniej. Po zwolnieniu pokrętło
powraca w położenie środkowe.
Gdy aktywny jest tryb „Sport”, należy
obrócić pierścieniem w kierunku
przeciwnym do ruchu wskazówek
zegara i przytrzymać go w takim
położeniu przez co najmniej pół
sekundy, do momentu zaświecenia się
odnośnej diody i do momentu
wskazania na wyświetlaczu wybranego
trybu jazdy. Wówczas zgaśnie dioda
odnośna do trybu jazdy, który włączony
był wcześniej. Po zwolnieniu pokrętło
powraca w położenie środkowe.
149

TRYB „Sport”
Jest to tryb, który zwiększa
przyjemność z jazdy o charakterze
sportowym; równocześnie jednak
zwiększa zużycie paliwa. W wersjach
4x4 następuje zoptymalizowanie trakcji,
co pozwala na lepsze osiągi, jeśli
chodzi o trzymanie się przez samochód
drogi, zwłaszcza na zakrętach.
Włączanie
Gdy aktywny jest tryb „Auto”, należy
obrócić pierścieniem w kierunku
przeciwnym do ruchu wskazówek
zegara i przytrzymać go w takim
położeniu przez co najmniej pół
sekundy, do momentu zaświecenia się
odnośnej diody i do momentu
wskazania na wyświetlaczu wybranego
trybu jazdy. Wówczas zgaśnie dioda
odnośna do trybu jazdy, który włączony
był wcześniej. Po zwolnieniu pokrętło
powraca w położenie środkowe.
Gdy aktywny jest tryb „Traction/All
Weather”, należy obrócić pierścieniem
w kierunku zgodnym z ruchem
wskazówek zegara i przytrzymać go
w takim położeniu przez co najmniej pół
sekundy, do momentu zaświecenia się
odnośnej diody i do momentu
wskazania na wyświetlaczu wybranego
trybu jazdy.Wówczas zgaśnie dioda odnośna do
trybu jazdy, który włączony był
wcześniej. Po zwolnieniu pokrętło
powraca w położenie środkowe.
SYGNALIZOWANIE
ANOMALII
W razie anomalii związanych zarówno
z systemem jak i z wybierakiem nastąpi
automatyczne zablokowanie możliwości
zmiany trybu. System automatycznie
przejdzie do trybu „Auto”. W takiej
sytuacji na wyświetlaczu pojawi się
specjalne ostrzeżenie. Należy wówczas
możliwie jak najszybciej udać się do
ASO marki Fiat w celu sprawdzenia
systemu.
SYSTEM PARK
ASSIST
CZUJNIKI
132)
65) 66) 67)
Zadaniem znajdujących się w zderzaku
tylnym rys. 108 czujników parkowania
jest rozpoznawanie obecności
przeszkód znajdujących się w pobliżu
części tylnej samochodu.
Czujniki te powiadamiają kierowcę
o obecności przeszkód, emitując
przerywany sygnał dźwiękowy i,
zależnie od wyposażenia, również
sygnały wizualne na wyświetlaczu
w zestawie wskaźników.

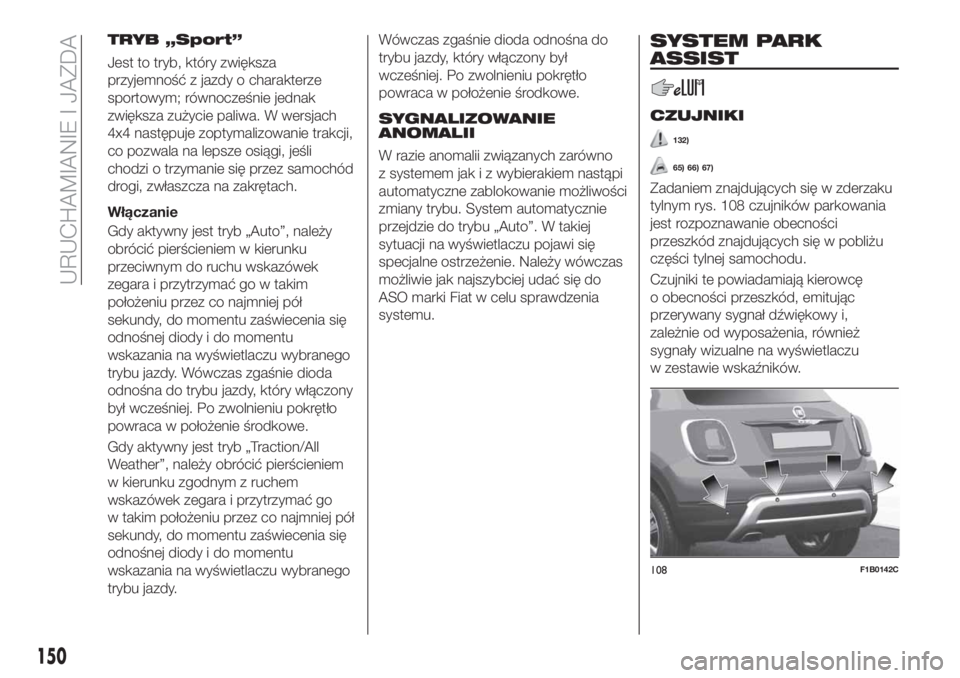

108F1B0142C
150
URUCHAMIANIE I JAZDA

Włączanie
Czujniki uruchamiają się automatycznie
przy włączaniu biegu wstecznego.
W miarę zmniejszania się odległości od
przeszkody znajdującej się z tyłu
samochodu, odpowiednio zwiększa się
częstotliwość sygnalizacji akustycznej.
Sygnalizacja akustyczna
Po włączeniu biegu wstecznego
w przypadku obecności przeszkody
z tyłu uaktywnia się sygnalizacja
akustyczna, która zmienia się wraz
odległością zderzaka od przeszkody.
Częstotliwość sygnalizacji akustycznej:
zwiększa się w miarę zmniejszania
się odległości między samochodem
i przeszkodą;
ulega zmianie na ciągłą, kiedy
odległość między samochodem
a przeszkodą jest mniejsza niż około
30 cm;
pozostaje na stałym poziomie, jeżeli
odległość pomiędzy samochodem
a przeszkodą nie zmienia się. Jeśli
sytuacja taka dotyczy czujników
bocznych, sygnał jest przerywany po
około 3 sekundach w celu uniknięcia,
na przykład, emisji sygnałów
w przypadku manewrów wzdłuż muru.
ustaje natychmiast, jeżeli odległość
od przeszkody zwiększa się.Gdy system emituje sygnał dźwiękowy,
poziom głośności systemu
Uconnect™, jest automatycznie
obniżany.
Rozpoznawane odległości
Jeżeli czujniki rozpoznają kilka
przeszkód, brana pod uwagę jest tylko
ta z nich, która jest najbliżej.
Wskazania na wyświetlaczu
Wskazania dotyczące systemu Park
Assist pojawiają się na wyświetlaczu
zestawu wskaźników tylko wówczas,
jeśli w Menu „Ustawienia” systemu
Uconnect™wybrano pozycję „Sygnał
dźwiękowy i wskazanie na
wyświetlaczu” (w celu uzyskania
dodatkowych informacji, patrz opis
w specjalnym rozdziale).
System ten sygnalizuje obecność
przeszkody poprzez wyświetlanie
pojedynczego łuku w jednym
z możliwych obszarów, w zależności od
odległości danego obiektu i od jego
położenia względem samochodu. Jeśli
przeszkodę rozpoznano w obszarze
środkowym tylnym, na wyświetlaczu
pojawi się, w miarę zbliżania się do
przeszkody, pojedynczy łuk, który
najpierw świeci światłem stałym,
a następnie miga; jednocześnie
emitowany jest sygnał dźwiękowy.
DZIAŁANIE PODCZAS
HOLOWANIA PRZYCZEPY
68)
Działanie czujników jest wyłączane
automatycznie wraz z włożeniem
przewodu elektrycznego przyczepy do
gniazda haka holowniczego
w samochodzie.
Czujniki automatycznie uaktywniają się
ponownie po wyjęciu wtyczki
z przewodami przyczepy. Przed
użyciem systemu Park Assist zaleca się
wymontować z samochodu zespół
haka holowniczego i odnośne
mocowanie. Nieprzestrzeganie
powyższego zalecenia może
doprowadzić do obrażeń ciała osób lub
uszkodzeń samochodu bądź innych
przedmiotów, ponieważ podczas
emitowania stałego sygnału
dźwiękowego hak holowniczy już
znajduje się dużo bliżej przeszkody niż
zderzak tylny.
OSTRZEŻENIA OGÓLNE
Poniżej podajemy kilka warunków, jakie
mogą wpływać na działanie czujników
parkowania:
zmniejszona czułość czujników
i zmniejszenie osiągów systemu
wspomagającego parkowanie mogą
być spowodowane obecnością na
powierzchni czujników: lodu, śniegu,
błota, nadmiernej ilości lakieru itp.;
151

czujnik wykrywa nieistniejące
przedmioty („zakłócenia spowodowane
echem”), wskutek zakłóceń typu
mechanicznego, na przykład: mycie
samochodu, deszcz (działanie
mocnego przepływu powietrza, wiatru),
grad;
sygnały przesyłane przez czujniki
mogą się zmienić, jeżeli w pobliżu
znajdują się systemy ultradźwiękowe
(np. hamulce pneumatyczne autokarów
lub młoty pneumatyczne);
na osiągi systemu wspomagającego
parkowanie może wpływać także
pozycja czujników, na przykład przy
zmianie ustawienia pojazdu (z powodu
zużycia amortyzatorów, zawieszeń) lub
po wymianie opon, przy zbyt dużym
obciążeniu samochodu, poprzez
mocowanie specjalnych urządzeń
powodujących obniżenie samochodu;
obecność haka holowniczego
w przypadku braku przyczepy, co
mogłoby wpływać na prawidłowe
działanie czujników parkowania;
W przypadku, gdy zamierza się
pozostawić na stałe zamontowany hak
holowniczy, bez holowania przyczepy,
zaleca się zwrócić do ASO marki Fiat
w celu umożliwienia dokonania
aktualizacji systemu Park Assist,
ponieważ hak holowniczy może zostać
rozpoznany przez czujniki środkowe
jako przeszkoda.
występowanie elementów
przylepnych na czujnikach. Należy więc
uważać, aby nie umieścić na czujnikach
żadnych elementów przylepnych.
UWAGA
132)Odpowiedzialność za parkowanie
i inne potencjalnie niebezpieczne manewry
ponosi zawsze kierowca. W przypadku
wykonywania tego typu manewrów należy
zawsze upewnić się, że wzdłuż trajektorii,
którą zamierza się pokonać, nie ma
żadnych osób (zwłaszcza dzieci) ani
zwierząt. Czujniki parkowania pomagają
kierowcy przy parkowaniu, ten jednak nie
powinien nigdy zmniejszyć uwagi podczas
wykonywania manewrów potencjalnie
niebezpiecznych, nawet jeżeli wykonywane
są one z małą prędkością.
OSTRZEŻENIE
65)Dla prawidłowego funkcjonowania
systemu niezbędne jest, aby czujniki były
zawsze oczyszczone z błota, brudu, śniegu
lub lodu. Podczas czyszczenia czujników
należy zachować maksymalną ostrożność,
aby ich nie porysować czy uszkodzić,
unikać używania szmatek suchych,
szorstkich lub twardych. Czujniki należy
myć czysta wodą, ewentualnie z dodatkiem
szamponu do mycia samochodu.
W myjniach, w których używane są dysze
ciśnieniowe pary lub wody pod wysokim
ciśnieniem, czujniki należy czyścić szybko,
trzymając dyszę w odległości ponad 10 cm.66)W razie konieczności wykonania
czynności serwisowych obejmujących
strefę czujników należy zwracać się
wyłącznie do ASO marki Fiat. Wykonane
w niewłaściwy sposób interwencje
w zakresie zderzaka mogłyby bowiem
zakłócić działanie czujników parkowania.
67)W razie konieczności ponownego
lakierowania zderzaków lub wykonania
ewentualnych poprawek lakierniczych,
należy zwracać się wyłącznie do ASO marki
Fiat. Nieprawidłowe naniesienie lakieru
może bowiem zakłócić funkcjonowanie
czujników parkowania.
68)Czujniki mogą przekazywać błędne
wskazania, interpretując hak holowniczy
i odnośne mocowanie jako przeszkodę
znajdującą się z tyłu samochodu.
152
URUCHAMIANIE I JAZDA

SYSTEM LANE
ASSIST
(powiadomienie
o przekroczeniu
pasa ruchu)
OPIS
69) 70) 71) 72) 73) 74)
System Lane Assist wykorzystuje
kamerę umieszczoną na szybie
przedniej do wykrywania poziomych linii
pasa ruchu i pomiaru pozycji
samochodu w obrębie tychże linii, aby
zapewnić utrzymanie samochodu
w obrębie pasa ruchu.
W przypadku wykrycia obu linii pasa
ruchu i próby nieumyślnego wyjechania
poza pas (brak włączenia
kierunkowskazu), system Lane Assist
powoduje automatyczny ruch odwrotny
kierownicy (wibracje), aby ostrzec
kierowcę o zbaczaniu samochodu
z danego pasa ruchu i konieczności
podjęcia interwencji, jeśli nie zamierza
go opuszczać.
OSTRZEŻENIE Moment generowany
przez system na kierownicę jest
wystarczający, aby kierowca
samochodu mógł go wyczuć, ale
zawsze na tyle ograniczony, by
kierowca mógł się mu łatwo
przeciwstawić, zachowując kontrolęnad samochodem. Kierowca może
więc w dowolnym momencie obracać
kierownicą według swych potrzeb.
Jeśli samochód nadal przekracza linię
pasa ruchu bez jakiejkolwiek interwencji
ze strony kierowcy, w zestawie
wskaźników pojawia się również
lampka sygnalizacyjna
(lub ikona na
wyświetlaczu), by poinformować
kierowcę o konieczności przywrócenia
samochodu na środek danego pasa
ruchu.
OSTRZEŻENIE System ten monitoruje
obecność rąk kierowcy na kole
kierownicy. W razie niewykrycia
obecności rąk system uaktywnia sygnał
dźwiękowy i wyłącza się do momentu
ponownego włączenia go poprzez
naciśnięcie specjalnego przycisku (patrz
opis poniżej).
W przypadku wykrycia tylko jednej linii
pasa ruchu i próby wyjechania poza
pas (brak włączenia kierunkowskazu),
w zestawie wskaźników pojawi się
lampka sygnalizacyjna
(lub ikona na
wyświetlaczu), aby ostrzec kierowcę
o konieczności przywrócenia
samochodu na środek danego pasa
ruchu. W takiej sytuacji ostrzeżenie
dotykowe (wibracje na kierownicy) nie
jest (nie są) generowane.
WŁĄCZANIE/WYŁĄCZANIE
SYSTEMU
System Lane Assist można
włączyć/wyłączyć za pomocą przycisku
A rys. 109 na dźwigni po lewej stronie.
Przy każdorazowym uruchomieniu
silnika system ten zachowuje stan, jaki
miał miejsce przy wcześniejszym
wyłączeniu samochodu.
W niektórych wersjach na wyświetlaczu
pojawia się specjalny komunikat przy
włączaniu i wyłączaniu się systemu.
Warunki włączenia
Po włączeniu system jest aktywny
wyłącznie w przypadku występowania
następujących warunków:
kierowca trzyma przynajmniej jedną
rękę na kierownicy;
prędkość samochodu zawiera się
w przedziale od 60 km/h do 180 km/h;

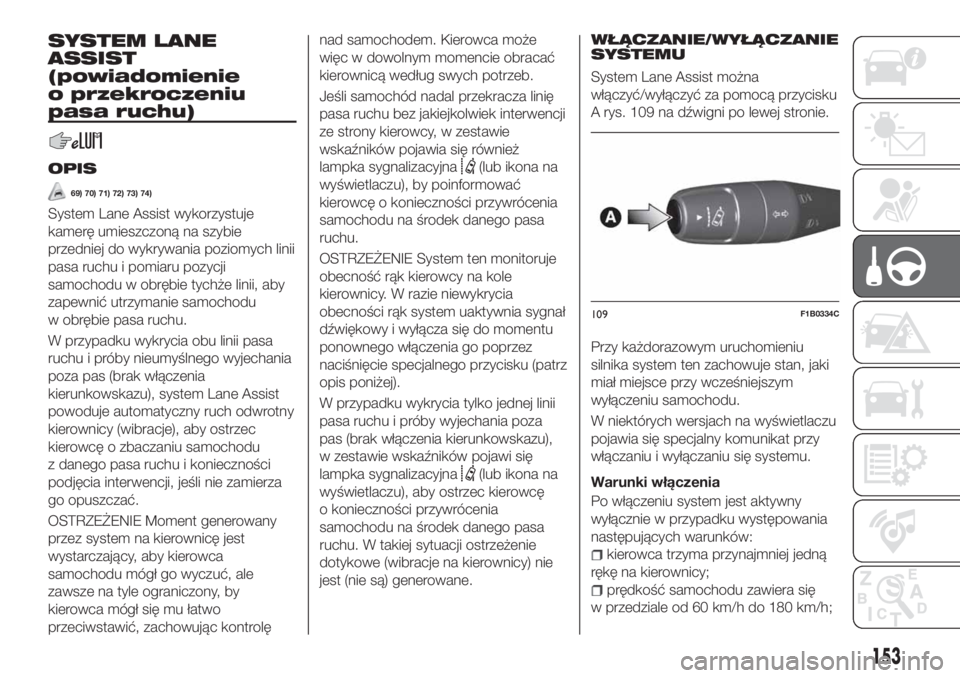

109F1B0334C
153

linie wyznaczające pas ruchu są
doskonale widoczne z obu stron;
warunki widoczności są
odpowiednie;
samochód jedzie po drodze prostej
lub po zakręcie o szerokim łuku;
zachowywana jest bezpieczna
odległość od pojazdu poprzedzającego;
kierunkowskaz (informujący
o opuszczaniu danego pasa ruchu) nie
jest aktywny;
linie wyznaczające pas ruchu są
doskonale widoczne z obu stron
(wyłącznie w przypadku aktywacji
ostrzeżenia dotykowego).
UWAGA System ten nie powoduje
wibracji na kierownicy wówczas, kiedy
uaktywnił się jeden z systemów
bezpieczeństwa (hamulce, system ABS,
system ASR, system ESC, system Full
Brake Control itd.).
OSTRZEŻENIE
69)Wystające ładunki umieszczone na
dachu samochodu mogą zakłócić
prawidłowe działanie kamery. Przed
wyruszeniem w drogę należy więc ułożyć
odpowiednio ładunek tak, aby nie zakrywać
pola działania kamery.70)Jeśli na skutek rys, odprysków lub
pęknięcia szyby przedniej konieczne byłoby
jej wymienienie, należy zwrócić się
wyłącznie do ASO marki Fiat. Nie należy
samodzielnie dokonywać wymiany szyby
przedniej, niebezpieczeństwo awarii!
Wymiana szyby przedniej niezbędna jest,
jeśli jest ona uszkodzona w strefie kamery.
71)Nie należy naruszać ani wykonywać
żadnych interwencji w zakresie kamery.
Należy uważać, aby nie zablokować
otworów w obudowie estetycznej pod
lusterkiem wstecznym wewnętrznym.
W przypadku uszkodzenia kamery należy
zwrócić się do ASO marki Fiat.
72)Nie należy zakrywać pola działania
kamery naklejkami lub innymi przedmiotami.
Należy również uważać na elementy
znajdujące się na pokrywie komory silnika
(np. warstwa śniegu) i upewnić się, że nie
zakłócają one działania kamery.
73)Kamera może działać w sposób
ograniczony lub nie działać w ogóle
w przypadku niekorzystnych warunków
atmosferycznych, takich jak ulewa, gęsta
mgła, śnieżyca, tworzenie się warstw lodu
na szybie przedniej.74)Ponadto działanie kamery może być
ograniczone ze względu na obecność
kurzu, pary wodnej, brudu lub lodu na
szybie, specyficzne warunki ruchu
drogowego (na przykład samochody jadące
w innej linii niż samochód użytkownika,
samochody jadące w kierunku
poprzecznym lub przeciwnym na tym
samym pasie ruchu, zakręt o małym
promieniu skrętu), stan nawierzchni
drogowej i warunki jazdy (na przykład
podczas jazdy w terenie). Należy więc
zawsze utrzymywać w czystości szybę
przednią. Aby nie porysować szyby, należy
stosować specyficzne detergenty i czyste
szmatki. Ponadto działanie kamery może
być ograniczone lub czujnik może w ogóle
nie działać w pewnych warunkach jazdy,
ruchu drogowego i stanu nawierzchni dróg.
154
URUCHAMIANIE I JAZDA

KAMERA TYLNA
(REAR VIEW
CAMERA)
OPIS
Kamera A rys. 110 umieszczona jest
w pokrywie bagażnika.
133)
75)
Każdorazowo po włączeniu biegu
wstecznego na wyświetlaczu
rys. 111 pojawia się obszar za
samochodem filmowany przez kamerę
tylną.
WSKAZANIA
I KOMUNIKATY NA
WYŚWIETLACZU
Wyświetlana środkowa linia przerywana
wskazuje środek samochodu, co
ułatwia parkowanie lub ustawianie go
w jednej linii z uchwytem holowniczym.
Przedstawione w różnych kolorach
strefy wskazują odległość do tylnej
części samochodu.
Poniższa tabela wskazuje przybliżone
odległości dla każdej strefy rys. 111:
StrefaOdległość od
części tylnej
samochodu
Kolor czerwony
(A)0÷30cm
Kolor żółty (B) 30 cm÷1m
Kolor zielony (C) 1 m lub więcej
OSTRZEŻENIE Podczas manewrów
parkowania należy zwrócić szczególną
uwagę na przeszkody, które mogą
znaleźć się nad lub pod polem obrazu
kamery.
UWAGA
133)Odpowiedzialność za parkowanie
i inne potencjalnie niebezpieczne manewry
ponosi zawsze kierowca. Podczas
wykonywania tego typu manewrów należy
sprawdzić zawsze, czy w przestrzeni
manewrowej nie znajdują się osoby
(szczególnie dzieci) ani zwierzęta. Kamera
pomaga kierowcy przy parkowaniu,
niemniej nie powinien on nigdy zmniejszać
swej uwagi podczas wykonywania
manewrów potencjalnie niebezpiecznych
nawet, jeżeli wykonywane są one z małą
prędkością. Należy zawsze zachować
stosowną prędkość, by móc nagle
zahamować w razie rozpoznania
przeszkody.

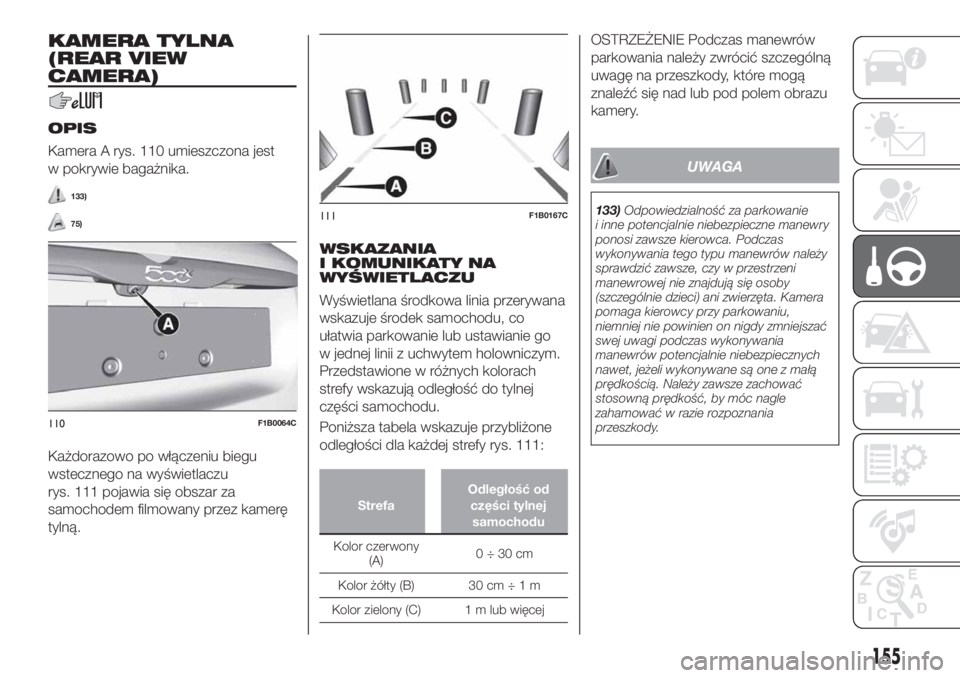

110F1B0064C
111F1B0167C
155

OSTRZEŻENIE
75)Dla prawidłowego funkcjonowania
systemu konieczne jest, aby kamera była
zawsze czysta, nie pokryta błotem,
śniegiem lub lodem. Podczas czyszczenia
kamery należy zachować maksymalną
ostrożność, aby jej nie porysować i nie
uszkodzić. Należy unikać używania szmatek
suchych, szorstkich lub twardych. Kamerę
należy przemyć czystą wodą, ewentualnie
z dodatkiem szamponu do mycia
samochodu. W myjniach, w których
używane są dysze ciśnieniowe pary lub
wody pod wysokim ciśnieniem, kamerę
należy czyścić szybko, trzymając dyszę
w odległości ponad 10 cm. Na kamerę nie
należy naklejać żadnych elementów.
HOLOWANIE
PRZYCZEPY
OSTRZEŻENIA
134) 135)
Do holowania przyczepy kempingowej
lub przyczepy innego typu samochód
powinien być wyposażony
w homologowany hak holowniczy
i odpowiednią instalację elektryczną.
W przypadku instalowania haka
holowniczego z rynku części
zamiennych montaż powinien być
przeprowadzany przez wykwalifikowany
personel.
W razie konieczności należy
zamontować specjalne lusterka
wsteczne zewnętrzne i/lub dodatkowe,
zgodnie z przepisami Kodeksu
drogowego.
Należy pamiętać, że holowana
przyczepa zmniejsza możliwość
pokonywania wzniesień, wydłuża drogę
hamowania i czas wyprzedzania,
w zależności od kompletnej masy
samochodu z holowaną przyczepą.
Przy zjeżdżaniu z góry należy włączać
niski bieg, zamiast ciągłego używania
hamulca. Masa holowanej przyczepy
naciskającej na hak holowniczy
samochodu zmniejsza o tę samą
wartość obciążenie samochodu.Aby mieć pewność, że nie
przekroczymy maksymalnej
dopuszczalnej masy (podanej
w dowodzie rejestracyjnym), należy
uwzględnić ciężar przyczepy przy
pełnym obciążeniu wraz
z wyposażeniem i bagażem osobistym.
W każdym kraju należy przestrzegać
ograniczeń prędkości dla samochodu
holującego przyczepę. Prędkość
maksymalna nie powinna jednak
przekraczać 100 km/h.
Ewentualny hamulec elektryczny
powinien być zasilany bezpośrednio
z akumulatora przewodem o przekroju
nie mniejszym niż 2,5 mm
2. Poza
połączeniami elektrycznymi można
połączyć z instalacją elektryczną
samochodu tylko przewód zasilania
hamulca elektrycznego i przewód
lampy oświetlenia wewnętrznego
przyczepy o mocy nie większej niż
15 W. Do połączeń elektrycznych
należy użyć odpowiedniej skrzynki
bezpieczników z przewodem
z akumulatora o przekroju nie
mniejszym niż 2,5 mm
2. Stosowanie
dodatkowych obciążeń, innych niż
światła zewnętrzne (np. hamulec
elektryczny), powinno mieć miejsce
przy włączonym silniku.
156
URUCHAMIANIE I JAZDA

INSTALACJA HAKA
HOLOWNICZEGO
Hak holowniczy musi być zamocowany
do nadwozia przez specjalistę,
z zachowaniem ewentualnych
informacji dodatkowych i/lub
uzupełniających przekazanych przez
producenta takiego haka. Ponadto hak
holowniczy powinien spełniać
obowiązujące przepisy w odniesieniu
do Dyrektywy 94/20/CEE oraz
późniejszych zmian.
W przypadku każdej wersji należy
używać haka holowniczego
odpowiedniego dla maksymalnego
dopuszczalnego obciążenia
samochodu holującego przyczepę,
w którym hak będzie montowany.
Do połączenia elektrycznego należy
użyć złącza zunifikowanego, które
należy umieścić na odpowiednim
wsporniku połączonym z hakiem
holowniczym. Ponadto powinna być
zainstalowana w samochodzie skrzynka
bezpieczników, aby działały światła
zewnętrzne przyczepy. Połączenia
elektryczne powinny być wykonane
z zastosowaniem złącz 7- lub
13-stykowych z zasilaniem 12 V DC
(normy CUNA/UNI i ISO/DIN), zgodnie
z ewentualnymi wskazówkami ze strony
Producenta samochodu i/lub
producenta mechanizmu do holowania.
157

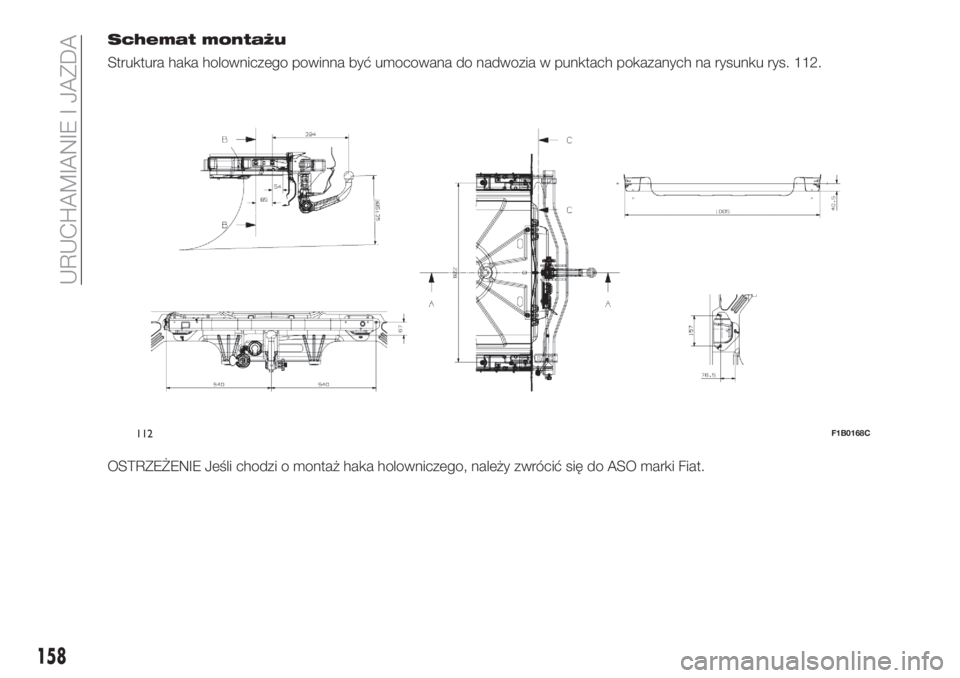

Schemat montażu
Struktura haka holowniczego powinna być umocowana do nadwozia w punktach pokazanych na rysunku rys. 112.
OSTRZEŻENIE Jeśli chodzi o montaż haka holowniczego, należy zwrócić się do ASO marki Fiat.
112F1B0168C
158
URUCHAMIANIE I JAZDA
