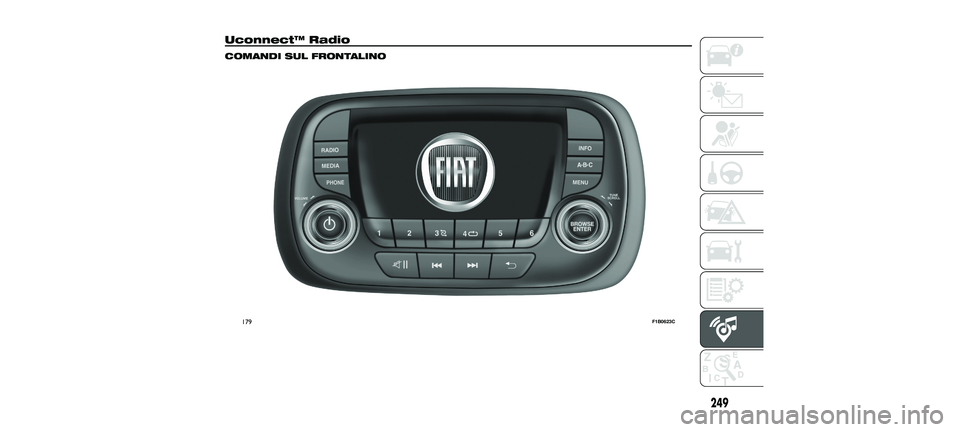

Uconnect™ Radio
COMANDI SUL FRONTALINO
179F1B0623C
249
23-10-2017 5:52 Pagina 249
Page 252 of 292

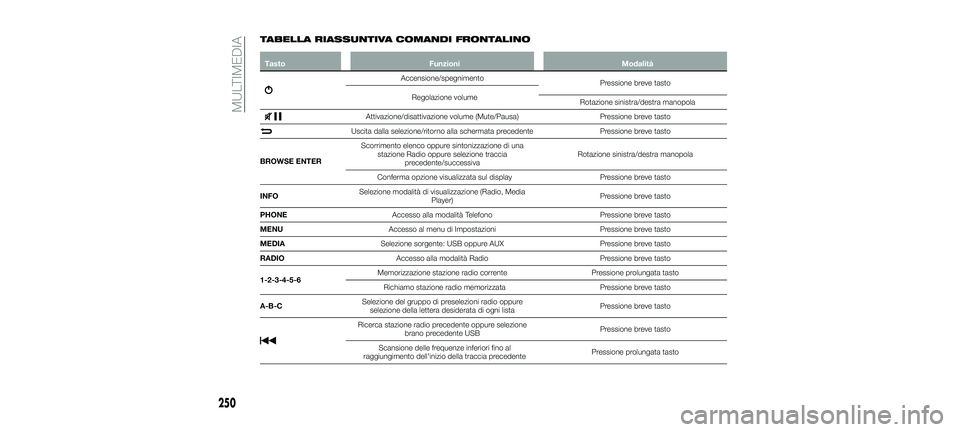

TABELLA RIASSUNTIVA COMANDI FRONTALINO
TastoFunzioni Modalità
Accensione/spegnimento
Pressione breve tasto
Regolazione volume Rotazione sinistra/destra manopola
Attivazione/disattivazione volume (Mute/Pausa) Pressione breve tasto
Uscita dalla selezione/ritorno alla schermata precedente Pressione breve tasto
BROWSE ENTER Scorrimento elenco oppure sintonizzazione di una
stazione Radio oppure selezione traccia precedente/successiva Rotazione sinistra/destra manopola
Conferma opzione visualizzata sul display Pressione breve tasto
INFO Selezione modalità di visualizzazione (Radio, Media
Player) Pressione breve tasto
PHONE Accesso alla modalità Telefono Pressione breve tasto
MENU Accesso al menu di Impostazioni Pressione breve tasto
MEDIA Selezione sorgente: USB oppure AUX Pressione breve tasto
RADIO Accesso alla modalità Radio Pressione breve tasto
1-2-3-4-5-6 Memorizzazione stazione radio corrente
Pressione prolungata tasto
Richiamo stazione radio memorizzata Pressione breve tasto
A-B-C Selezione del gruppo di preselezioni radio oppure
selezione della lettera desiderata di ogni lista Pressione breve tasto
Ricerca stazione radio precedente oppure selezione
brano precedente USB Pressione breve tasto
Scansione delle frequenze inferiori fino al
raggiungimento dell'inizio della traccia precedente Pressione prolungata tasto
250
MULTIMEDIA
23-10-2017 5:52 Pagina 250
Page 253 of 292

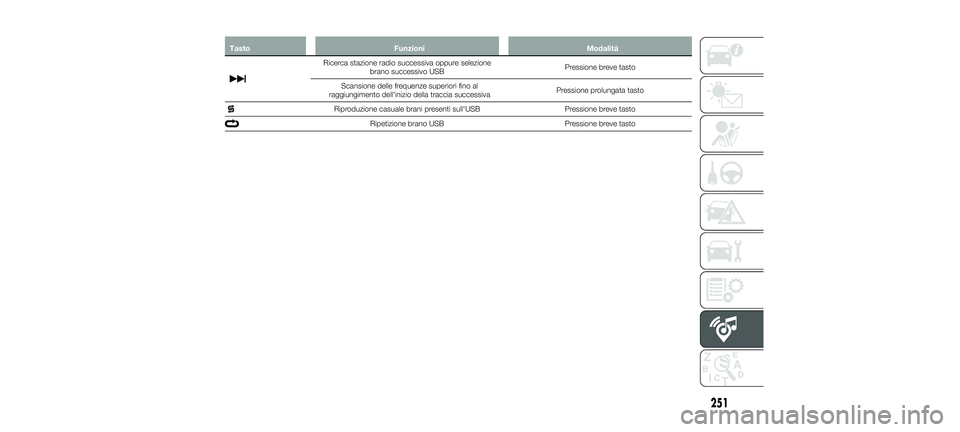

TastoFunzioni Modalità
Ricerca stazione radio successiva oppure selezione
brano successivo USB Pressione breve tasto
Scansione delle frequenze superiori fino al
raggiungimento dell'inizio della traccia successiva Pressione prolungata tasto
Riproduzione casuale brani presenti sull'USB
Pressione breve tasto
Ripetizione brano USBPressione breve tasto
251
23-10-2017 5:52 Pagina 251
Page 254 of 292

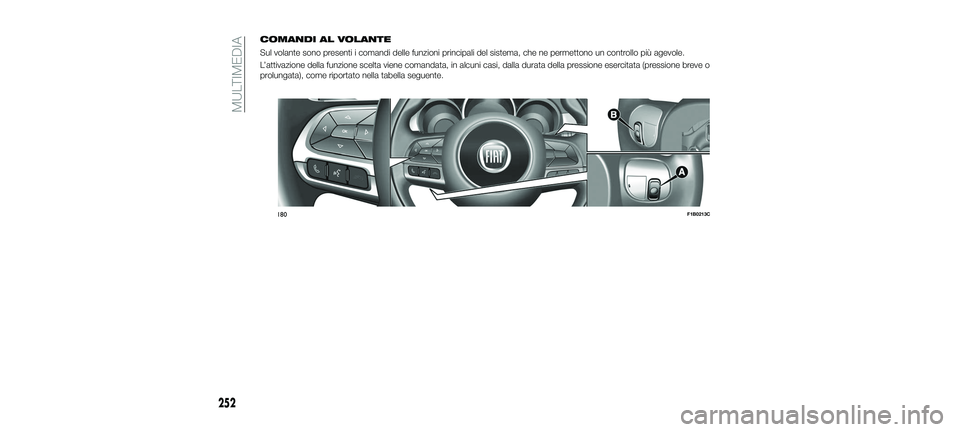

COMANDI AL VOLANTE
Sul volante sono presenti i comandi delle funzioni principali del sistema, che ne permettono un controllo più agevole.
L’attivazione della funzione scelta viene comandata, in alcuni casi, dalla durata della pressione esercitata (pressione breve o
prolungata), come riportato nella tabella seguente.
180F1B0213C
252
MULTIMEDIA
23-10-2017 5:52 Pagina 252
Page 255 of 292

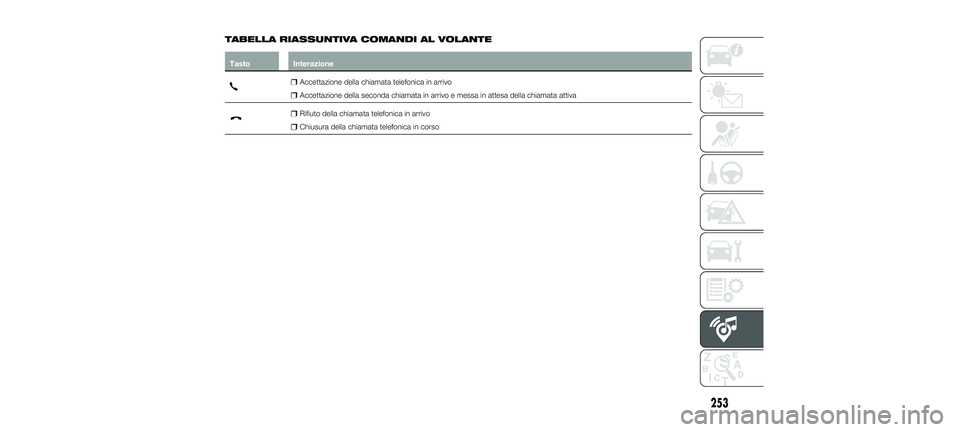

TABELLA RIASSUNTIVA COMANDI AL VOLANTE
TastoInterazione
Accettazione della chiamata telefonica in arrivo
Accettazione della seconda chiamata in arrivo e messa in attesa della chiamata attiva
Rifiuto della chiamata telefonica in arrivo
Chiusura della chiamata telefonica in corso
253
23-10-2017 5:52 Pagina 253
Page 256 of 292

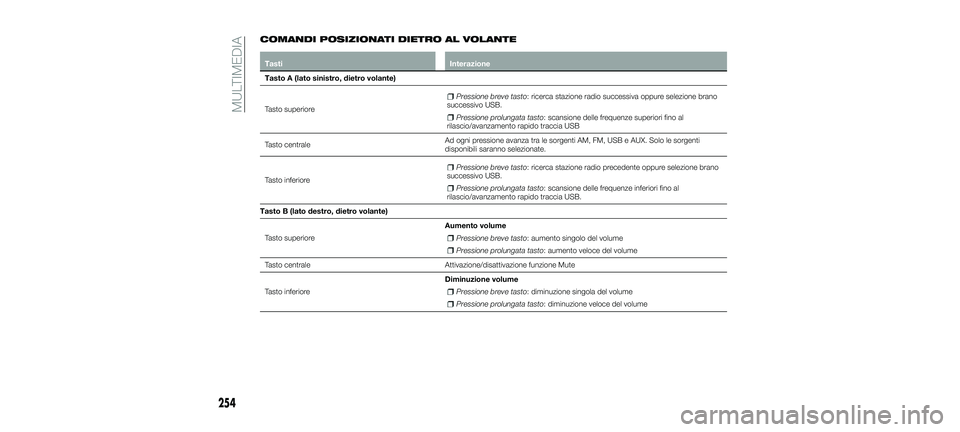

COMANDI POSIZIONATI DIETRO AL VOLANTE
TastiInterazione
Tasto A (lato sinistro, dietro volante)
Tasto superiore
Pressione breve tasto: ricerca stazione radio successiva oppure selezione brano
successivo USB.
Pressione prolungata tasto: scansione delle frequenze superiori fino al
rilascio/avanzamento rapido traccia USB
Tasto centrale Ad ogni pressione avanza tra le sorgenti AM, FM, USB e AUX. Solo le sorgenti
disponibili saranno selezionate.
Tasto inferiore
Pressione breve tasto: ricerca stazione radio precedente oppure selezione brano
successivo USB.
Pressione prolungata tasto: scansione delle frequenze inferiori fino al
rilascio/avanzamento rapido traccia USB.
Tasto B (lato destro, dietro volante)
Tasto superiore Aumento volume
Pressione breve tasto: aumento singolo del volume
Pressione prolungata tasto: aumento veloce del volume
Tasto centrale Attivazione/disattivazione funzione Mute
Tasto inferiore Diminuzione volume
Pressione breve tasto: diminuzione singola del volume
Pressione prolungata tasto: diminuzione veloce del volume
254
MULTIMEDIA
23-10-2017 5:52 Pagina 254
Page 257 of 292

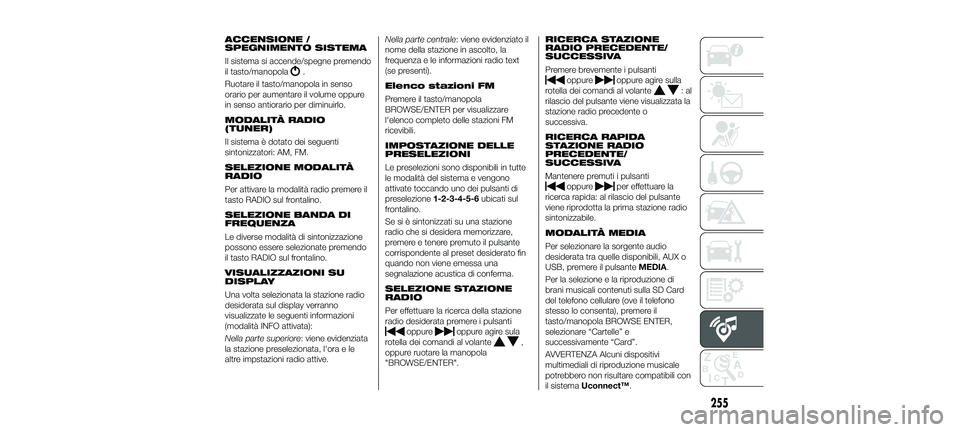

ACCENSIONE /
SPEGNIMENTO SISTEMA
Il sistema si accende/spegne premendo
il tasto/manopola
.
Ruotare il tasto/manopola in senso
orario per aumentare il volume oppure
in senso antiorario per diminuirlo.
MODALITÀ RADIO
(TUNER)
Il sistema è dotato dei seguenti
sintonizzatori: AM, FM.
SELEZIONE MODALITÀ
RADIO
Per attivare la modalità radio premere il
tasto RADIO sul frontalino.
SELEZIONE BANDA DI
FREQUENZA
Le diverse modalità di sintonizzazione
possono essere selezionate premendo
il tasto RADIO sul frontalino.
VISUALIZZAZIONI SU
DISPLAY
Una volta selezionata la stazione radio
desiderata sul display verranno
visualizzate le seguenti informazioni
(modalità INFO attivata):
Nella parte superiore: viene evidenziata
la stazione preselezionata, l'ora e le
altre impstazioni radio attive. Nella parte centrale: viene evidenziato il
nome della stazione in ascolto, la
frequenza e le informazioni radio text
(se presenti).
Elenco stazioni FM
Premere il tasto/manopola
BROWSE/ENTER per visualizzare
l'elenco completo delle stazioni FM
ricevibili.
IMPOSTAZIONE DELLE
PRESELEZIONI
Le preselezioni sono disponibili in tutte
le modalità del sistema e vengono
attivate toccando uno dei pulsanti di
preselezione
1-2-3-4-5-6 ubicati sul
frontalino.
Se si è sintonizzati su una stazione
radio che si desidera memorizzare,
premere e tenere premuto il pulsante
corrispondente al preset desiderato fin
quando non viene emessa una
segnalazione acustica di conferma.
SELEZIONE STAZIONE
RADIO
Per effettuare la ricerca della stazione
radio desiderata premere i pulsanti
oppureoppure agire sula
rotella dei comandi al volante
,
oppure ruotare la manopola
"BROWSE/ENTER".
RICERCA STAZIONE
RADIO PRECEDENTE/
SUCCESSIVA
Premere brevemente i pulsanti
oppureoppure agire sulla
rotella dei comandi al volante
: al
rilascio del pulsante viene visualizzata la
stazione radio precedente o
successiva.
RICERCA RAPIDA
STAZIONE RADIO
PRECEDENTE/
SUCCESSIVA
Mantenere premuti i pulsanti
oppureper effettuare la
ricerca rapida: al rilascio del pulsante
viene riprodotta la prima stazione radio
sintonizzabile.
MODALITÀ MEDIA
Per selezionare la sorgente audio
desiderata tra quelle disponibili, AUX o
USB, premere il pulsante MEDIA.
Per la selezione e la riproduzione di
brani musicali contenuti sulla SD Card
del telefono cellulare (ove il telefono
stesso lo consenta), premere il
tasto/manopola BROWSE ENTER,
selezionare “Cartelle” e
successivamente “Card”.
AVVERTENZA Alcuni dispositivi
multimediali di riproduzione musicale
potrebbero non risultare compatibili con
il sistema Uconnect™.
255
23-10-2017 5:52 Pagina 255
Page 258 of 292

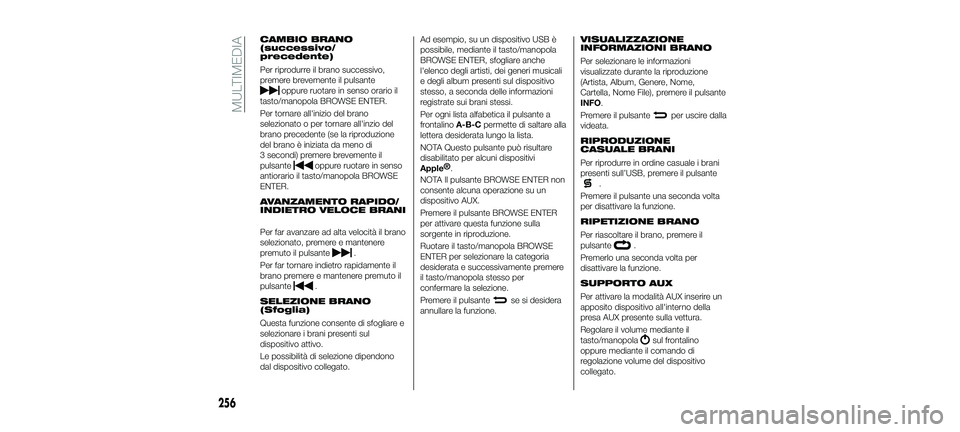

CAMBIO BRANO
(successivo/
precedente)
Per riprodurre il brano successivo,
premere brevemente il pulsante
oppure ruotare in senso orario il
tasto/manopola BROWSE ENTER.
Per tornare all'inizio del brano
selezionato o per tornare all'inzio del
brano precedente (se la riproduzione
del brano è iniziata da meno di
3 secondi) premere brevemente il
pulsante
oppure ruotare in senso
antiorario il tasto/manopola BROWSE
ENTER.
AVANZAMENTO RAPIDO/
INDIETRO VELOCE BRANI
Per far avanzare ad alta velocità il brano
selezionato, premere e mantenere
premuto il pulsante
.
Per far tornare indietro rapidamente il
brano premere e mantenere premuto il
pulsante
.
SELEZIONE BRANO
(Sfoglia)
Questa funzione consente di sfogliare e
selezionare i brani presenti sul
dispositivo attivo.
Le possibilità di selezione dipendono
dal dispositivo collegato. Ad esempio, su un dispositivo USB è
possibile, mediante il tasto/manopola
BROWSE ENTER, sfogliare anche
l'elenco degli artisti, dei generi musicali
e degli album presenti sul dispositivo
stesso, a seconda delle informazioni
registrate sui brani stessi.
Per ogni lista alfabetica il pulsante a
frontalino
A-B-Cpermette di saltare alla
lettera desiderata lungo la lista.
NOTA Questo pulsante può risultare
disabilitato per alcuni dispositivi
Apple® .
NOTA Il pulsante BROWSE ENTER non
consente alcuna operazione su un
dispositivo AUX.
Premere il pulsante BROWSE ENTER
per attivare questa funzione sulla
sorgente in riproduzione.
Ruotare il tasto/manopola BROWSE
ENTER per selezionare la categoria
desiderata e successivamente premere
il tasto/manopola stesso per
confermare la selezione.
Premere il pulsante
se si desidera
annullare la funzione.
VISUALIZZAZIONE
INFORMAZIONI BRANO
Per selezionare le informazioni
visualizzate durante la riproduzione
(Artista, Album, Genere, Nome,
Cartella, Nome File), premere il pulsante
INFO.
Premere il pulsante
per uscire dalla
videata.
RIPRODUZIONE
CASUALE BRANI
Per riprodurre in ordine casuale i brani
presenti sull’USB, premere il pulsante
.
Premere il pulsante una seconda volta
per disattivare la funzione.
RIPETIZIONE BRANO
Per riascoltare il brano, premere il
pulsante
.
Premerlo una seconda volta per
disattivare la funzione.
SUPPORTO AUX
Per attivare la modalità AUX inserire un
apposito dispositivo all'interno della
presa AUX presente sulla vettura.
Regolare il volume mediante il
tasto/manopola
sul frontalino
oppure mediante il comando di
regolazione volume del dispositivo
collegato.
256
MULTIMEDIA
23-10-2017 5:52 Pagina 256
Page 259 of 292

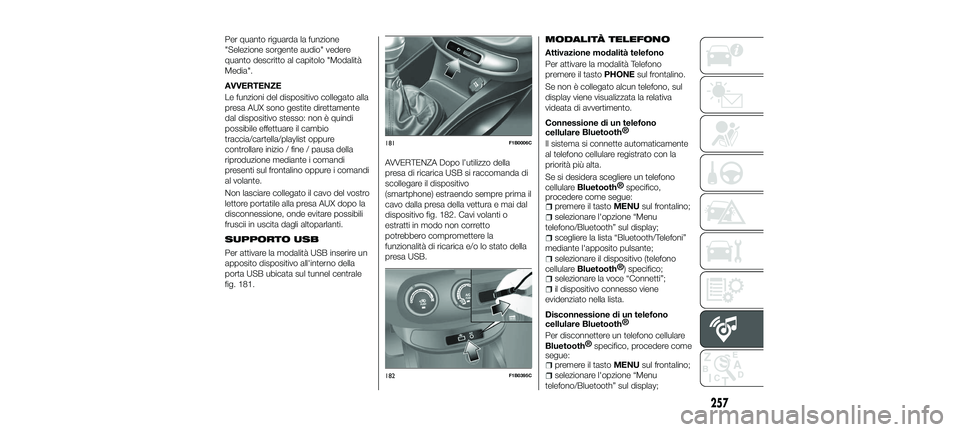

Per quanto riguarda la funzione
"Selezione sorgente audio" vedere
quanto descritto al capitolo "Modalità
Media".
AVVERTENZE
Le funzioni del dispositivo collegato alla
presa AUX sono gestite direttamente
dal dispositivo stesso: non è quindi
possibile effettuare il cambio
traccia/cartella/playlist oppure
controllare inizio / fine / pausa della
riproduzione mediante i comandi
presenti sul frontalino oppure i comandi
al volante.
Non lasciare collegato il cavo del vostro
lettore portatile alla presa AUX dopo la
disconnessione, onde evitare possibili
fruscii in uscita dagli altoparlanti.
SUPPORTO USB
Per attivare la modalità USB inserire un
apposito dispositivo all'interno della
porta USB ubicata sul tunnel centrale
fig. 181.
AVVERTENZA Dopo l’utilizzo della
presa di ricarica USB si raccomanda di
scollegare il dispositivo
(smartphone) estraendo sempre prima il
cavo dalla presa della vettura e mai dal
dispositivo fig. 182. Cavi volanti o
estratti in modo non corretto
potrebbero compromettere la
funzionalità di ricarica e/o lo stato della
presa USB.MODALITÀ TELEFONO
Attivazione modalità telefono
Per attivare la modalità Telefono
premere il tasto
PHONEsul frontalino.
Se non è collegato alcun telefono, sul
display viene visualizzata la relativa
videata di avvertimento.
Connessione di un telefono
cellulare
Bluetooth®
Il sistema si connette automaticamente
al telefono cellulare registrato con la
priorità più alta.
Se si desidera scegliere un telefono
cellulare
Bluetooth® specifico,
procedere come segue:
premere il tasto MENUsul frontalino;
selezionare l'opzione “Menu
telefono/Bluetooth” sul display;
scegliere la lista “Bluetooth/Telefoni”
mediante l'apposito pulsante;
selezionare il dispositivo (telefono
cellulare
Bluetooth® ) specifico;
selezionare la voce “Connetti”;
il dispositivo connesso viene
evidenziato nella lista.
Disconnessione di un telefono
cellulare
Bluetooth®
Per disconnettere un telefono cellulare
Bluetooth® specifico, procedere come
segue:
premere il tasto MENUsul frontalino;
selezionare l'opzione “Menu
telefono/Bluetooth” sul display;
181F1B0006C
182F1B0395C
257
23-10-2017 5:52 Pagina 257
Page 260 of 292

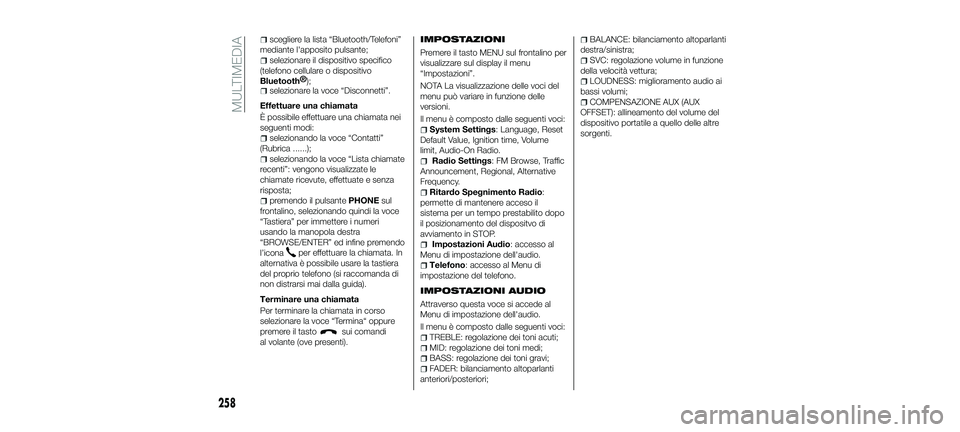

scegliere la lista “Bluetooth/Telefoni”
mediante l'apposito pulsante;
selezionare il dispositivo specifico
(telefono cellulare o dispositivo
Bluetooth® );
selezionare la voce “Disconnetti”.
Effettuare una chiamata
È possibile effettuare una chiamata nei
seguenti modi:
selezionando la voce “Contatti”
(Rubrica ......);
selezionando la voce “Lista chiamate
recenti”: vengono visualizzate le
chiamate ricevute, effettuate e senza
risposta;
premendo il pulsante PHONEsul
frontalino, selezionando quindi la voce
“Tastiera” per immettere i numeri
usando la manopola destra
“BROWSE/ENTER” ed infine premendo
l’icona
per effettuare la chiamata. In
alternativa è possibile usare la tastiera
del proprio telefono (si raccomanda di
non distrarsi mai dalla guida).
Terminare una chiamata
Per terminare la chiamata in corso
selezionare la voce “Termina“ oppure
premere il tasto
sui comandi
al volante (ove presenti).
IMPOSTAZIONI
Premere il tasto MENU sul frontalino per
visualizzare sul display il menu
“Impostazioni”.
NOTA La visualizzazione delle voci del
menu può variare in funzione delle
versioni.
Il menu è composto dalle seguenti voci:
System Settings: Language, Reset
Default Value, Ignition time, Volume
limit, Audio-On Radio.
Radio Settings: FM Browse, Traffic
Announcement, Regional, Alternative
Frequency.
Ritardo Spegnimento Radio:
permette di mantenere acceso il
sistema per un tempo prestabilito dopo
il posizionamento del dispositvo di
avviamento in STOP.
Impostazioni Audio: accesso al
Menu di impostazione dell'audio.
Telefono: accesso al Menu di
impostazione del telefono.
IMPOSTAZIONI AUDIO
Attraverso questa voce si accede al
Menu di impostazione dell'audio.
Il menu è composto dalle seguenti voci:
TREBLE: regolazione dei toni acuti;
MID: regolazione dei toni medi;
BASS: regolazione dei toni gravi;
FADER: bilanciamento altoparlanti
anteriori/posteriori;
BALANCE: bilanciamento altoparlanti
destra/sinistra;
SVC: regolazione volume in funzione
della velocità vettura;
LOUDNESS: miglioramento audio ai
bassi volumi;
COMPENSAZIONE AUX (AUX
OFFSET): allineamento del volume del
dispositivo portatile a quello delle altre
sorgenti.
258
MULTIMEDIA
23-10-2017 5:52 Pagina 258
