FIAT 500X 2018 Libretto Uso Manutenzione (in Italian)

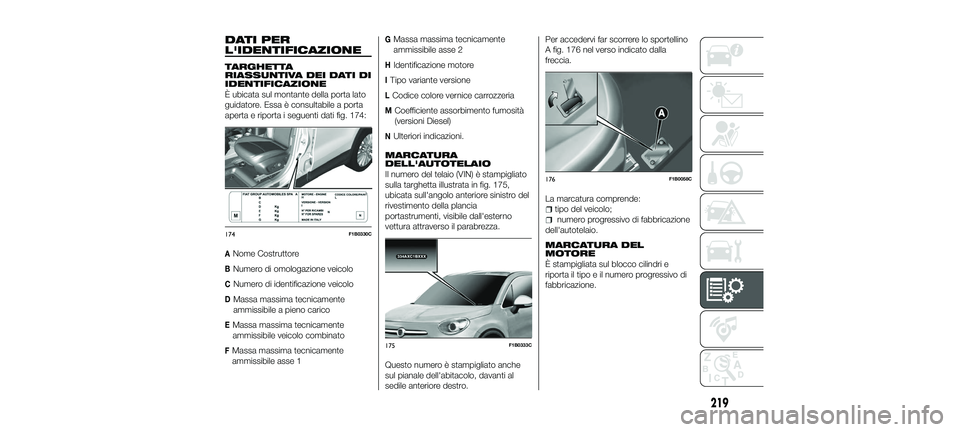

DATI PER
L'IDENTIFICAZIONE
TARGHETTA
RIASSUNTIVA DEI DATI DI
IDENTIFICAZIONE
È ubicata sul montante della porta lato
guidatore. Essa è consultabile a porta
aperta e riporta i seguenti dati fig. 174:
ANome Costruttore
BNumero di omologazione veicolo
CNumero di identificazione veicolo
DMassa massima tecnicamente
ammissibile a pieno carico
EMassa massima tecnicamente
ammissibile veicolo combinato
FMassa massima tecnicamente
ammissibile asse 1
GMassa massima tecnicamente
ammissibile asse 2
HIdentificazione motore
ITipo variante versione
LCodice colore vernice carrozzeria
MCoefficiente assorbimento fumosità
(versioni Diesel)
NUlteriori indicazioni.
MARCATURA
DELL'AUTOTELAIO
Il numero del telaio (VIN) è stampigliato
sulla targhetta illustrata in fig. 175,
ubicata sull'angolo anteriore sinistro del
rivestimento della plancia
portastrumenti, visibile dall'esterno
vettura attraverso il parabrezza.
Questo numero è stampigliato anche
sul pianale dell'abitacolo, davanti al
sedile anteriore destro. Per accedervi far scorrere lo sportellino
A fig. 176 nel verso indicato dalla
freccia.
La marcatura comprende:
tipo del veicolo;
numero progressivo di fabbricazione
dell'autotelaio.
MARCATURA DEL
MOTORE
È stampigliata sul blocco cilindri e
riporta il tipo e il numero progressivo di
fabbricazione.
174F1B0330C
175F1B0333C
176F1B0058C
219
23-10-2017 5:52 Pagina 219

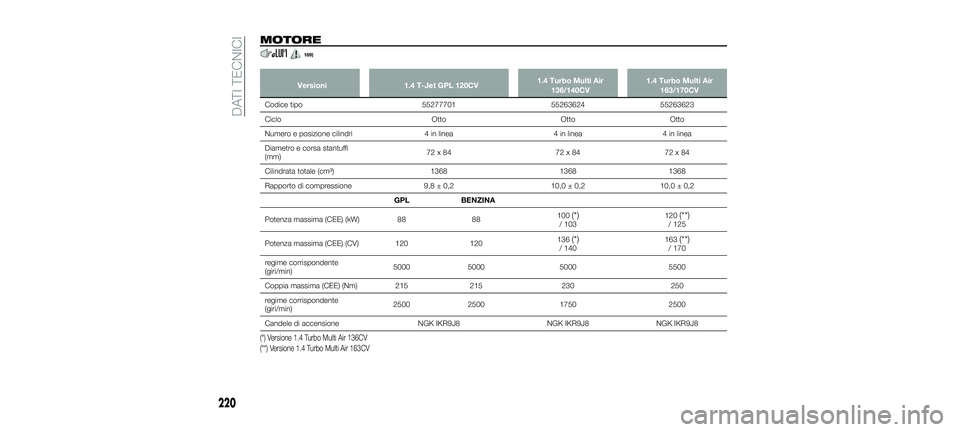

MOTORE
189)
Versioni1.4 T-Jet GPL 120CV 1.4 Turbo Multi Air
136/140CV 1.4 Turbo Multi Air
163/170CV
Codice tipo 552777015526362455263623
Ciclo OttoOttoOtto
Numero e posizione cilindri 4 in linea4 in linea4 in linea
Diametro e corsa stantuffi
(mm) 72 x 84
72 x 8472 x 84
Cilindrata totale (cm³) 136813681368
Rapporto di compressione 9,8 ± 0,210,0 ± 0,210,0 ± 0,2
GPL BENZINA
Potenza massima (CEE) (kW) 88 88100
(*)/ 103 120(**)/ 125
Potenza massima (CEE) (CV) 120 120136
(*)/ 140 163(**)/ 170
regime corrispondente
(giri/min) 5000
5000 5000 5500
Coppia massima (CEE) (Nm) 215 215230 250
regime corrispondente
(giri/min) 2500
2500 1750 2500
Candele di accensione NGK IKR9J8NGK IKR9J8NGK IKR9J8
(*) Versione 1.4 Turbo Multi Air 136CV
(**) Versione 1.4 Turbo Multi Air 163CV
220
DATI TECNICI
23-10-2017 5:52 Pagina 220

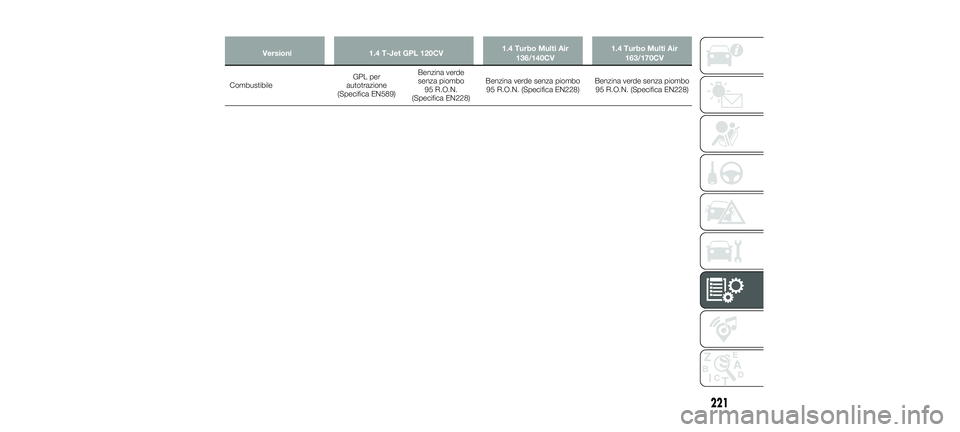

Versioni1.4 T-Jet GPL 120CV 1.4 Turbo Multi Air
136/140CV 1.4 Turbo Multi Air
163/170CV
Combustibile GPL per
autotrazione
(Specifica EN589) Benzina verde
senza piombo 95 R.O.N.
(Specifica EN228) Benzina verde senza piombo
95 R.O.N. (Specifica EN228) Benzina verde senza piombo
95 R.O.N. (Specifica EN228)
221
23-10-2017 5:52 Pagina 221

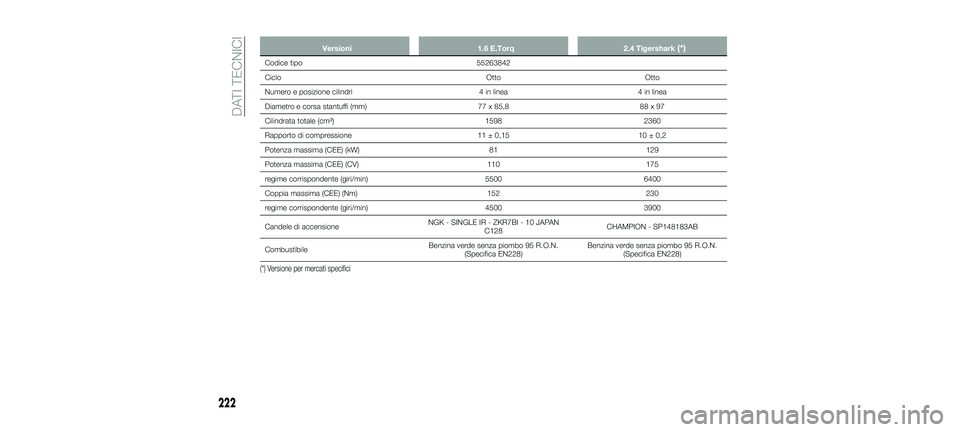

Versioni1.6 E.Torq2.4 Tigershark(*)
Codice tipo 55263842
Ciclo OttoOtto
Numero e posizione cilindri 4 in linea4 in linea
Diametro e corsa stantuffi (mm) 77 x 85,888 x 97
Cilindrata totale (cm³) 15982360
Rapporto di compressione 11 ± 0,1510 ± 0,2
Potenza massima (CEE) (kW) 81129
Potenza massima (CEE) (CV) 110175
regime corrispondente (giri/min) 55006400
Coppia massima (CEE) (Nm) 152230
regime corrispondente (giri/min) 45003900
Candele di accensione NGK - SINGLE IR - ZKR7BI - 10 JAPAN
C128 CHAMPION - SP148183AB
Combustibile Benzina verde senza piombo 95 R.O.N.
(Specifica EN228) Benzina verde senza piombo 95 R.O.N.
(Specifica EN228)
(*) Versione per mercati specifici
222
DATI TECNICI
23-10-2017 5:52 Pagina 222

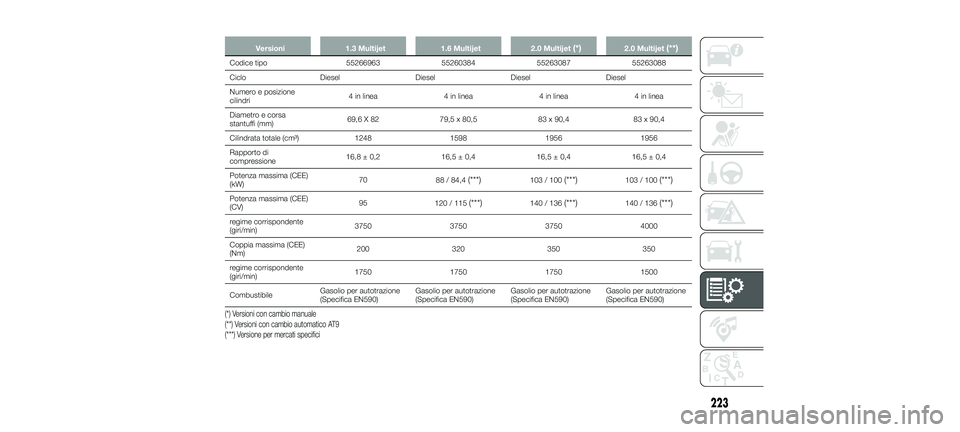

Versioni1.3 Multijet 1.6 Multijet2.0 Multijet(*)2.0 Multijet(**)
Codice tipo 55266963552603845526308755263088
Ciclo Diesel DieselDieselDiesel
Numero e posizione
cilindri 4 in linea
4 in linea4 in linea4 in linea
Diametro e corsa
stantuffi (mm) 69,6 X 82
79,5 x 80,5 83 x 90,483 x 90,4
Cilindrata totale (cm³) 1248159819561956
Rapporto di
compressione 16,8 ± 0,2
16,5 ± 0,416,5 ± 0,416,5 ± 0,4
Potenza massima (CEE)
(kW) 70
88 / 84,4
(***)103 / 100(***)103 / 100(***)
Potenza massima (CEE)
(CV) 95
120 / 115(***)140 / 136(***)140 / 136(***)
regime corrispondente
(giri/min) 3750
375037504000
Coppia massima (CEE)
(Nm) 200
320350350
regime corrispondente
(giri/min) 1750
175017501500
Combustibile Gasolio per autotrazione
(Specifica EN590) Gasolio per autotrazione
(Specifica EN590)Gasolio per autotrazione
(Specifica EN590)Gasolio per autotrazione
(Specifica EN590)
(*) Versioni con cambio manuale
(**) Versioni con cambio automatico AT9
(***) Versione per mercati specifici
223
23-10-2017 5:52 Pagina 223

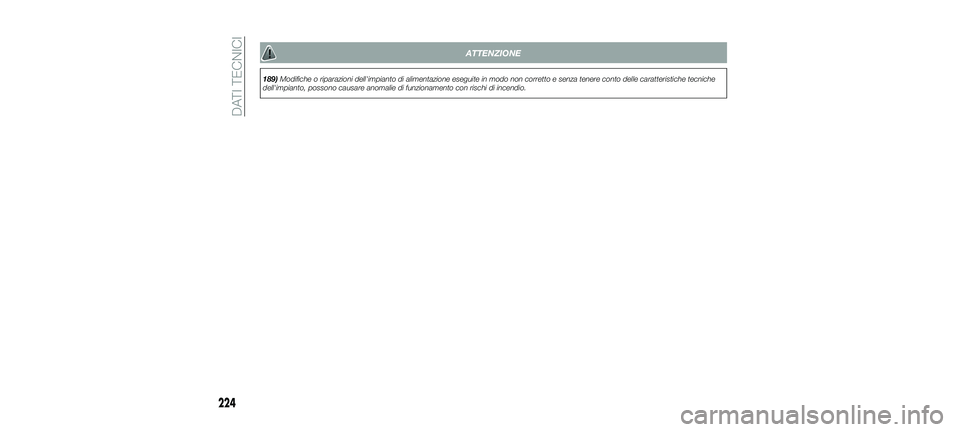

ATTENZIONE
189)Modifiche o riparazioni dell'impianto di alimentazione eseguite in modo non corretto e senza tenere conto delle caratteristiche tecniche
dell'impianto, possono causare anomalie di funzionamento con rischi di incendio.
224
DATI TECNICI
23-10-2017 5:52 Pagina 224

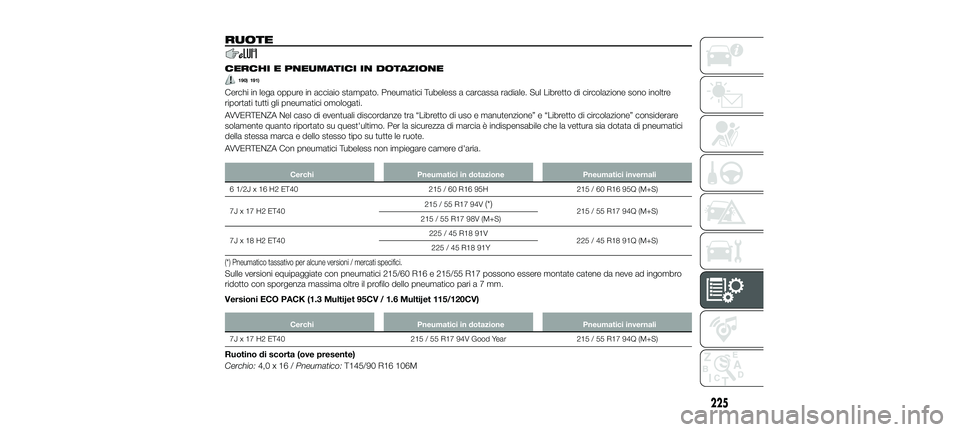

RUOTE
CERCHI E PNEUMATICI IN DOTAZIONE
190) 191)
Cerchi in lega oppure in acciaio stampato. Pneumatici Tubeless a carcassa radiale. Sul Libretto di circolazione sono inoltre
riportati tutti gli pneumatici omologati.
AVVERTENZA Nel caso di eventuali discordanze tra “Libretto di uso e manutenzione” e “Libretto di circolazione” considerare
solamente quanto riportato su quest'ultimo. Per la sicurezza di marcia è indispensabile che la vettura sia dotata di pneumatici
della stessa marca e dello stesso tipo su tutte le ruote.
AVVERTENZA Con pneumatici Tubeless non impiegare camere d'aria.
CerchiPneumatici in dotazione Pneumatici invernali
6 1/2J x 16 H2 ET40 215 / 60 R16 95H215 / 60 R16 95Q (M+S)
7J x 17 H2 ET40 215 / 55 R17 94V
(*)215 / 55 R17 94Q (M+S)
215 / 55 R17 98V (M+S)
7J x 18 H2 ET40 225 / 45 R18 91V
225 / 45 R18 91Q (M+S)
225 / 45 R18 91Y
(*) Pneumatico tassativo per alcune versioni / mercati specifici.
Sulle versioni equipaggiate con pneumatici 215/60 R16 e 215/55 R17 possono essere montate catene da neve ad ingombro
ridotto con sporgenza massima oltre il profilo dello pneumatico par ia7mm.
Versioni ECO PACK (1.3 Multijet 95CV / 1.6 Multijet 115/120CV)
Cerchi Pneumatici in dotazione Pneumatici invernali
7J x 17 H2 ET40 215 / 55 R17 94V Good Year215 / 55 R17 94Q (M+S)
Ruotino di scorta (ove presente)
Cerchio:4,0 x 16 / Pneumatico: T145/90 R16 106M
225
23-10-2017 5:52 Pagina 225

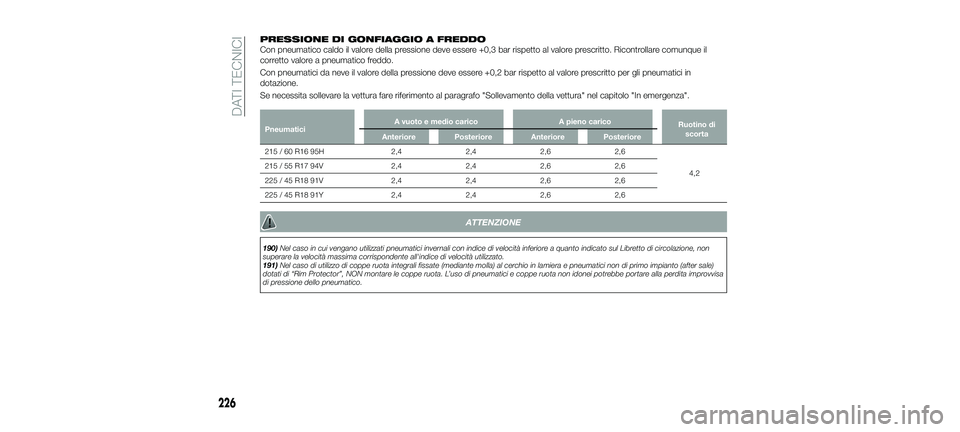

PRESSIONE DI GONFIAGGIO A FREDDO
Con pneumatico caldo il valore della pressione deve essere +0,3 bar rispetto al valore prescritto. Ricontrollare comunque il
corretto valore a pneumatico freddo.
Con pneumatici da neve il valore della pressione deve essere +0,2 bar rispetto al valore prescritto per gli pneumatici in
dotazione.
Se necessita sollevare la vettura fare riferimento al paragrafo "Sollevamento della vettura" nel capitolo "In emergenza".
PneumaticiA vuoto e medio carico
A pieno carico
Ruotino di
scorta
Anteriore Posteriore AnteriorePosteriore
215 / 60 R16 95H 2,42,42,62,6
4,2
215 / 55 R17 94V
2,42,42,62,6
225 / 45 R18 91V 2,42,42,62,6
225 / 45 R18 91Y 2,42,42,62,6
ATTENZIONE
190)Nel caso in cui vengano utilizzati pneumatici invernali con indice di velocità inferiore a quanto indicato sul Libretto di circolazione, non
superare la velocità massima corrispondente all'indice di velocità utilizzato.
191) Nel caso di utilizzo di coppe ruota integrali fissate (mediante molla) al cerchio in lamiera e pneumatici non di primo impianto (after sale)
dotati di “Rim Protector”, NON montare le coppe ruota. L’uso di pneumatici e coppe ruota non idonei potrebbe portare alla perdita improvvisa
di pressione dello pneumatico.
226
DATI TECNICI
23-10-2017 5:52 Pagina 226

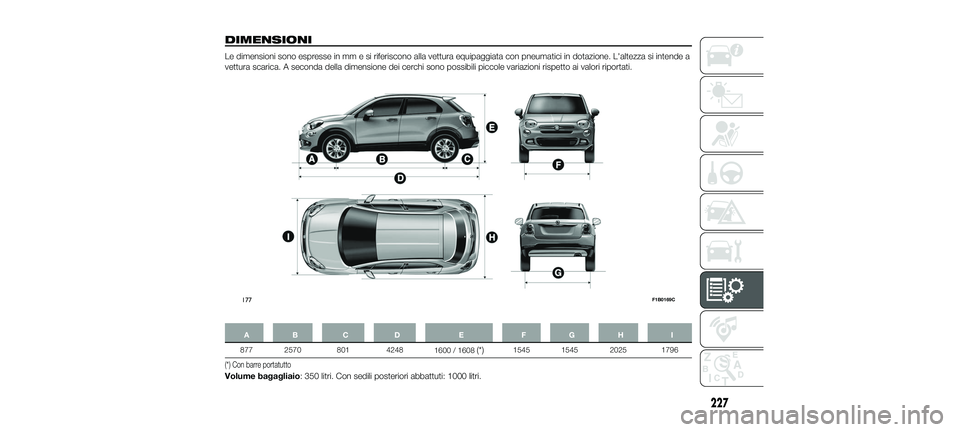

DIMENSIONI
Le dimensioni sono espresse in mm e si riferiscono alla vettura equipaggiata con pneumatici in dotazione. L'altezza si intende a
vettura scarica. A seconda della dimensione dei cerchi sono possibili piccole variazioni rispetto ai valori riportati.
AB C D E FGH I
877 2570 801 4248 1600 / 1608
(*)1545 1545 2025 1796
(*) Con barre portatutto
Volume bagagliaio: 350 litri. Con sedili posteriori abbattuti: 1000 litri.
177F1B0169C
227
23-10-2017 5:52 Pagina 227

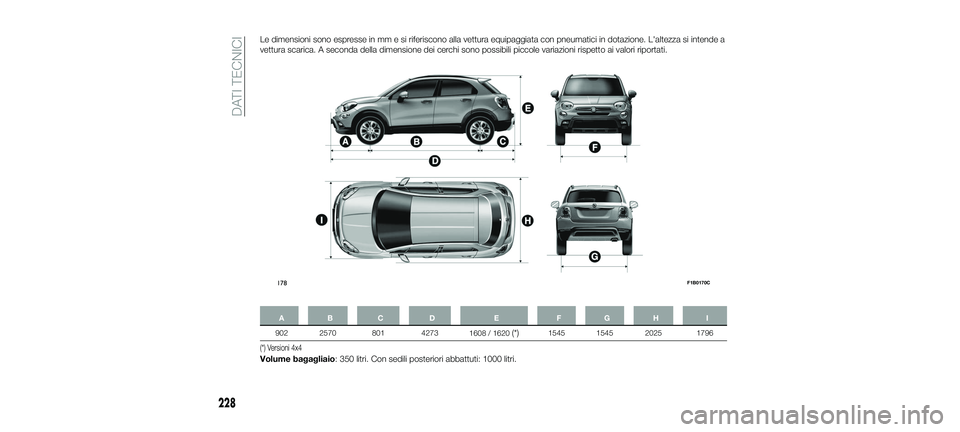

Le dimensioni sono espresse in mm e si riferiscono alla vettura equipaggiata con pneumatici in dotazione. L'altezza si intende a
vettura scarica. A seconda della dimensione dei cerchi sono possibili piccole variazioni rispetto ai valori riportati.
AB C D E FGH I
902 2570 801 4273 1608 / 1620
(*)1545 1545 2025 1796
(*) Versioni 4x4
Volume bagagliaio: 350 litri. Con sedili posteriori abbattuti: 1000 litri.
178F1B0170C
228
DATI TECNICI
23-10-2017 5:52 Pagina 228
