FIAT 500X 2018 Libretto Uso Manutenzione (in Italian)

Uconnect™ 7” HD LIVE / Uconnect™ 7” HD Nav LIVE

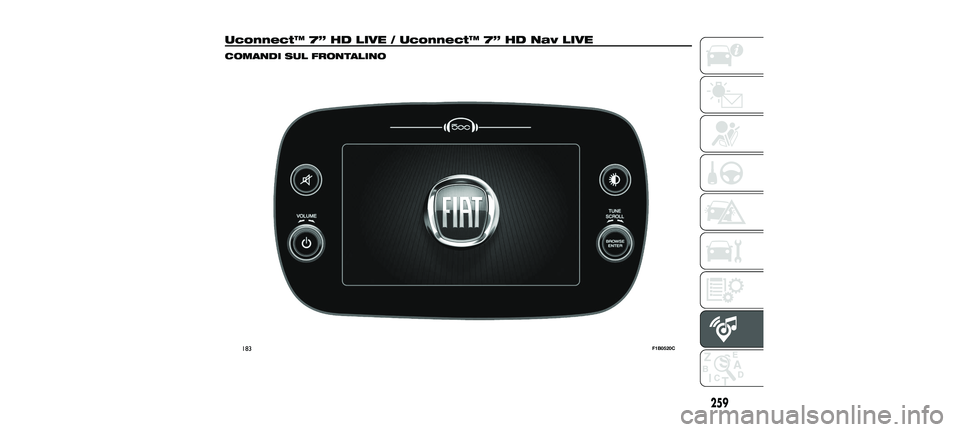

COMANDI SUL FRONTALINO
183F1B0520C
259
23-10-2017 5:52 Pagina 259

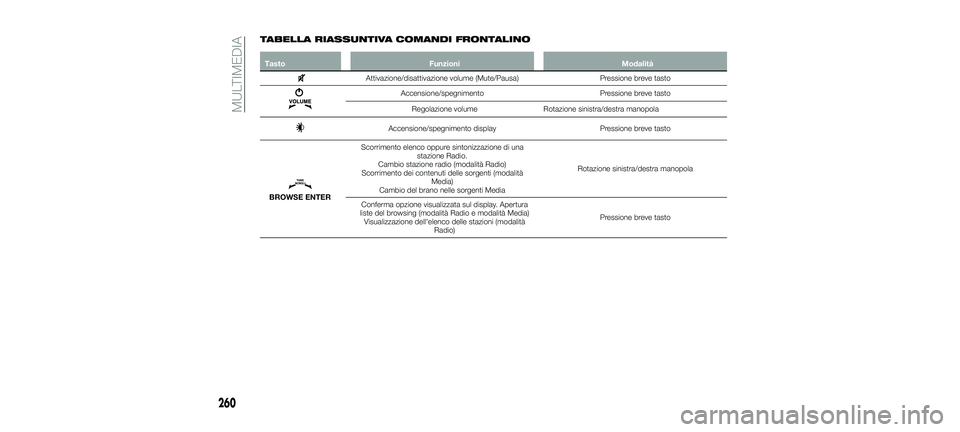

TABELLA RIASSUNTIVA COMANDI FRONTALINO
TastoFunzioni Modalità
Attivazione/disattivazione volume (Mute/Pausa) Pressione breve tasto
Accensione/spegnimentoPressione breve tasto
Regolazione volume Rotazione sinistra/destra manopola
Accensione/spegnimento display Pressione breve tasto
BROWSE ENTERScorrimento elenco oppure sintonizzazione di una
stazione Radio.
Cambio stazione radio (modalità Radio)
Scorrimento dei contenuti delle sorgenti (modalità Media)
Cambio del brano nelle sorgenti Media Rotazione sinistra/destra manopola
Conferma opzione visualizzata sul display. Apertura
liste del browsing (modalità Radio e modalità Media) Visualizzazione dell'elenco delle stazioni (modalità Radio) Pressione breve tasto
260
MULTIMEDIA
23-10-2017 5:52 Pagina 260

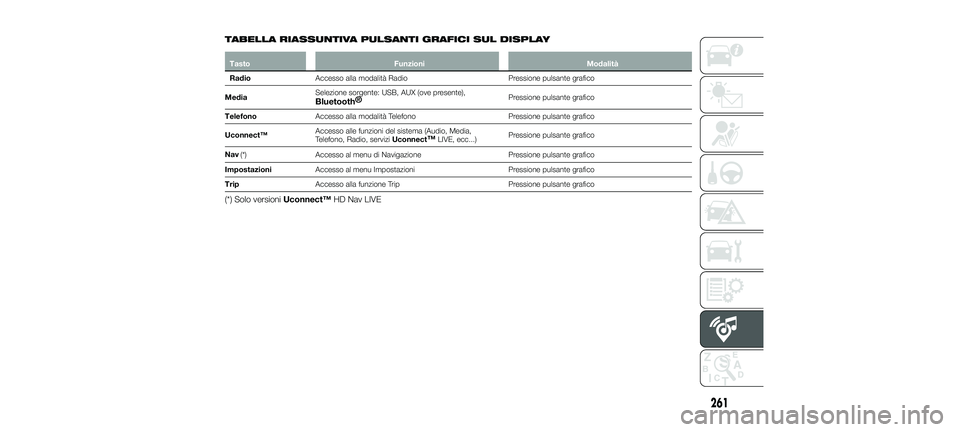

TABELLA RIASSUNTIVA PULSANTI GRAFICI SUL DISPLAY
TastoFunzioni Modalità
Radio Accesso alla modalità Radio Pressione pulsante grafico
Media Selezione sorgente: USB, AUX (ove presente),
Bluetooth
®Pressione pulsante grafico
Telefono Accesso alla modalità Telefono Pressione pulsante grafico
Uconnect™ Accesso alle funzioni del sistema (Audio, Media,
Telefono, Radio, servizi
Uconnect
™LIVE, ecc...)Pressione pulsante grafico
Nav (*) Accesso al menu di Navigazione Pressione pulsante grafico
Impostazioni Accesso al menu Impostazioni Pressione pulsante grafico
Trip Accesso alla funzione Trip Pressione pulsante grafico
(*) Solo versioniUconnect™HD Nav LIVE
261
23-10-2017 5:52 Pagina 261

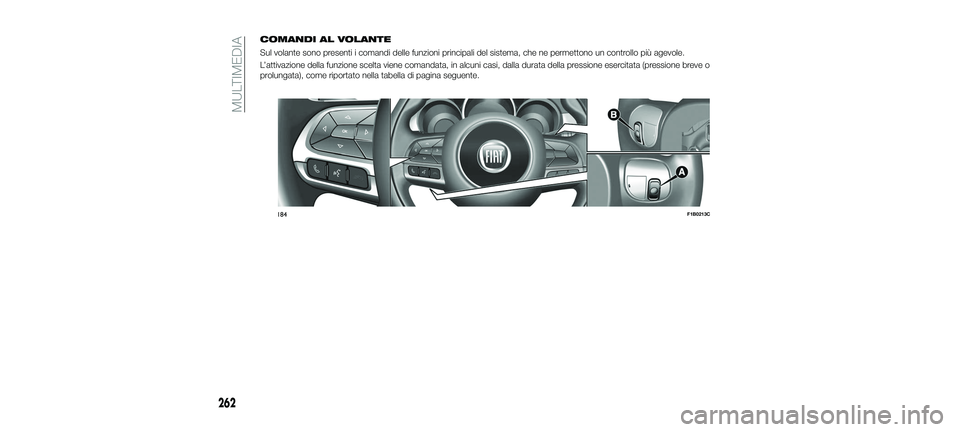

COMANDI AL VOLANTE
Sul volante sono presenti i comandi delle funzioni principali del sistema, che ne permettono un controllo più agevole.
L’attivazione della funzione scelta viene comandata, in alcuni casi, dalla durata della pressione esercitata (pressione breve o
prolungata), come riportato nella tabella di pagina seguente.
184F1B0213C
262
MULTIMEDIA
23-10-2017 5:52 Pagina 262

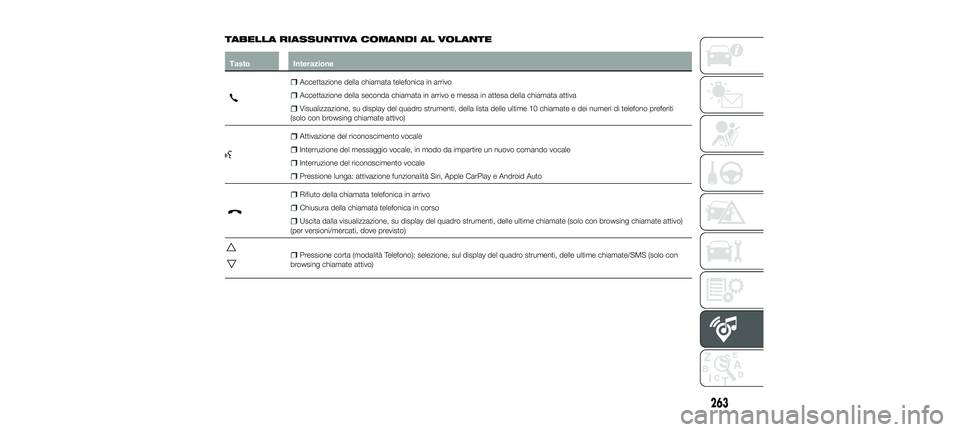

TABELLA RIASSUNTIVA COMANDI AL VOLANTE
TastoInterazione
Accettazione della chiamata telefonica in arrivo
Accettazione della seconda chiamata in arrivo e messa in attesa della chiamata attiva
Visualizzazione, su display del quadro strumenti, della lista delle ultime 10 chiamate e dei numeri di telefono preferiti
(solo con browsing chiamate attivo)
Attivazione del riconoscimento vocale
Interruzione del messaggio vocale, in modo da impartire un nuovo comando vocale
Interruzione del riconoscimento vocale
Pressione lunga: attivazione funzionalità Siri, Apple CarPlay e Android Auto
Rifiuto della chiamata telefonica in arrivo
Chiusura della chiamata telefonica in corso
Uscita dalla visualizzazione, su display del quadro strumenti, delle ultime chiamate (solo con browsing chiamate attivo)
(per versioni/mercati, dove previsto)
Pressione corta (modalità Telefono): selezione, sul display del quadro strumenti, delle ultime chiamate/SMS (solo con
browsing chiamate attivo)
263
23-10-2017 5:52 Pagina 263

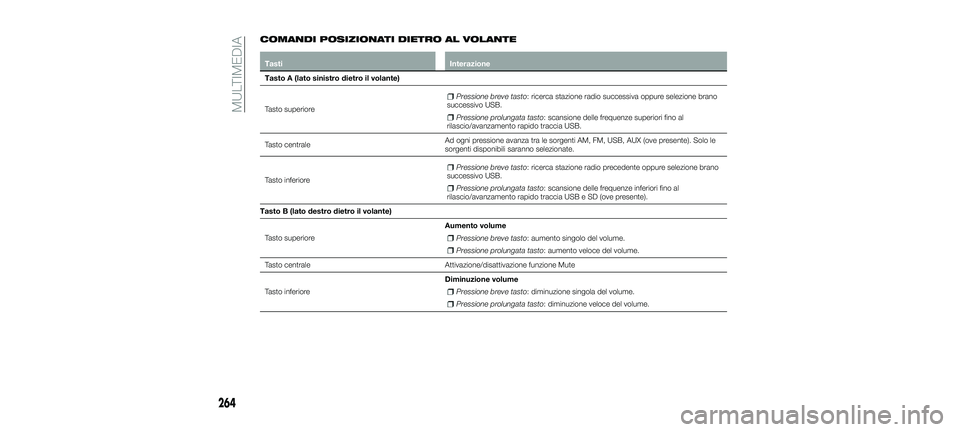

COMANDI POSIZIONATI DIETRO AL VOLANTE
TastiInterazione
Tasto A (lato sinistro dietro il volante)
Tasto superiore
Pressione breve tasto: ricerca stazione radio successiva oppure selezione brano
successivo USB.
Pressione prolungata tasto: scansione delle frequenze superiori fino al
rilascio/avanzamento rapido traccia USB.
Tasto centrale Ad ogni pressione avanza tra le sorgenti AM, FM, USB, AUX (ove presente). Solo le
sorgenti disponibili saranno selezionate.
Tasto inferiore
Pressione breve tasto: ricerca stazione radio precedente oppure selezione brano
successivo USB.
Pressione prolungata tasto: scansione delle frequenze inferiori fino al
rilascio/avanzamento rapido traccia USB e SD (ove presente).
Tasto B (lato destro dietro il volante)
Tasto superiore Aumento volume
Pressione breve tasto: aumento singolo del volume.
Pressione prolungata tasto: aumento veloce del volume.
Tasto centrale Attivazione/disattivazione funzione Mute
Tasto inferiore Diminuzione volume
Pressione breve tasto: diminuzione singola del volume.
Pressione prolungata tasto: diminuzione veloce del volume.
264
MULTIMEDIA
23-10-2017 5:52 Pagina 264

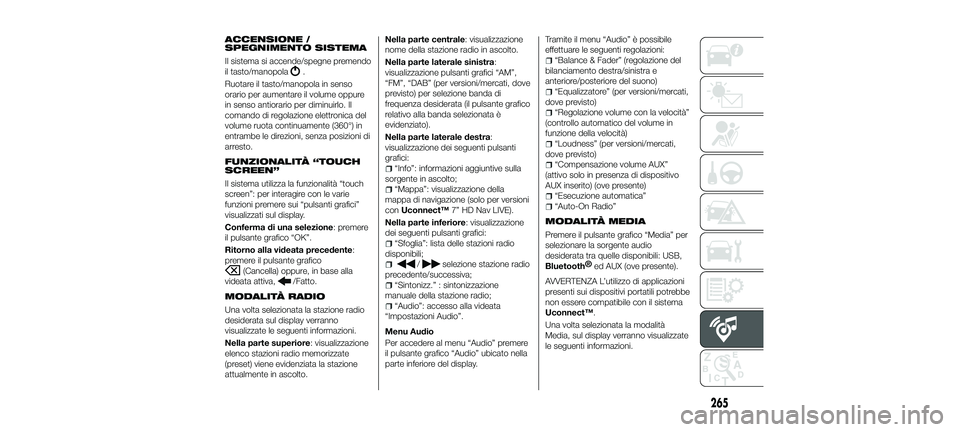

ACCENSIONE /
SPEGNIMENTO SISTEMA
Il sistema si accende/spegne premendo
il tasto/manopola
.
Ruotare il tasto/manopola in senso
orario per aumentare il volume oppure
in senso antiorario per diminuirlo. Il
comando di regolazione elettronica del
volume ruota continuamente (360°) in
entrambe le direzioni, senza posizioni di
arresto.
FUNZIONALITÀ “TOUCH
SCREEN”
Il sistema utilizza la funzionalità “touch
screen”: per interagire con le varie
funzioni premere sui “pulsanti grafici”
visualizzati sul display.
Conferma di una selezione: premere
il pulsante grafico “OK”.
Ritorno alla videata precedente:
premere il pulsante grafico
(Cancella) oppure, in base alla
videata attiva,
/Fatto.
MODALITÀ RADIO
Una volta selezionata la stazione radio
desiderata sul display verranno
visualizzate le seguenti informazioni.
Nella parte superiore: visualizzazione
elenco stazioni radio memorizzate
(preset) viene evidenziata la stazione
attualmente in ascolto. Nella parte centrale: visualizzazione
nome della stazione radio in ascolto.
Nella parte laterale sinistra:
visualizzazione pulsanti grafici “AM”,
“FM”, “DAB” (per versioni/mercati, dove
previsto) per selezione banda di
frequenza desiderata (il pulsante grafico
relativo alla banda selezionata è
evidenziato).
Nella parte laterale destra:
visualizzazione dei seguenti pulsanti
grafici:
“Info”: informazioni aggiuntive sulla
sorgente in ascolto;
“Mappa”: visualizzazione della
mappa di navigazione (solo per versioni
con Uconnect™ 7” HD Nav LIVE).
Nella parte inferiore: visualizzazione
dei seguenti pulsanti grafici:
“Sfoglia”: lista delle stazioni radio
disponibili;
/selezione stazione radio
precedente/successiva;
“Sintonizz.” : sintonizzazione
manuale della stazione radio;
“Audio”: accesso alla videata
“Impostazioni Audio”.
Menu Audio
Per accedere al menu “Audio” premere
il pulsante grafico “Audio” ubicato nella
parte inferiore del display. Tramite il menu “Audio” è possibile
effettuare le seguenti regolazioni:
“Balance & Fader” (regolazione del
bilanciamento destra/sinistra e
anteriore/posteriore del suono)
“Equalizzatore” (per versioni/mercati,
dove previsto)
“Regolazione volume con la velocità”
(controllo automatico del volume in
funzione della velocità)
“Loudness” (per versioni/mercati,
dove previsto)
“Compensazione volume AUX”
(attivo solo in presenza di dispositivo
AUX inserito) (ove presente)
“Esecuzione automatica”
“Auto-On Radio”
MODALITÀ MEDIA
Premere il pulsante grafico “Media” per
selezionare la sorgente audio
desiderata tra quelle disponibili: USB,
Bluetooth® ed AUX (ove presente).
AVVERTENZA L’utilizzo di applicazioni
presenti sui dispositivi portatili potrebbe
non essere compatibile con il sistema
Uconnect™.
Una volta selezionata la modalità
Media, sul display verranno visualizzate
le seguenti informazioni.
265
23-10-2017 5:52 Pagina 265

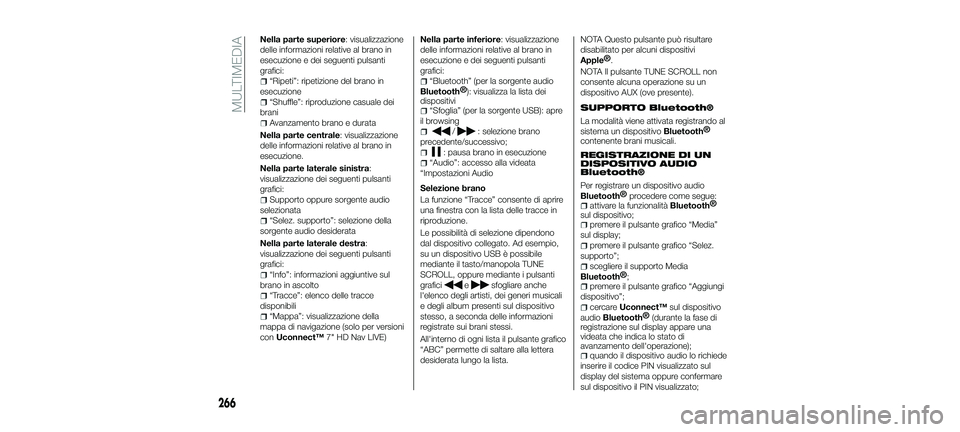

Nella parte superiore: visualizzazione
delle informazioni relative al brano in
esecuzione e dei seguenti pulsanti
grafici:
“Ripeti”: ripetizione del brano in
esecuzione
“Shuffle”: riproduzione casuale dei
brani
Avanzamento brano e durata
Nella parte centrale: visualizzazione
delle informazioni relative al brano in
esecuzione.
Nella parte laterale sinistra:
visualizzazione dei seguenti pulsanti
grafici:
Supporto oppure sorgente audio
selezionata
“Selez. supporto”: selezione della
sorgente audio desiderata
Nella parte laterale destra:
visualizzazione dei seguenti pulsanti
grafici:
“Info”: informazioni aggiuntive sul
brano in ascolto
“Tracce”: elenco delle tracce
disponibili
“Mappa”: visualizzazione della
mappa di navigazione (solo per versioni
con Uconnect™ 7" HD Nav LIVE) Nella parte inferiore: visualizzazione
delle informazioni relative al brano in
esecuzione e dei seguenti pulsanti
grafici:
“Bluetooth” (per la sorgente audio
Bluetooth®
): visualizza la lista dei
dispositivi
“Sfoglia” (per la sorgente USB): apre
il browsing
/: selezione brano
precedente/successivo;
: pausa brano in esecuzione
“Audio”: accesso alla videata
“Impostazioni Audio
Selezione brano
La funzione “Tracce” consente di aprire
una finestra con la lista delle tracce in
riproduzione.
Le possibilità di selezione dipendono
dal dispositivo collegato. Ad esempio,
su un dispositivo USB è possibile
mediante il tasto/manopola TUNE
SCROLL, oppure mediante i pulsanti
grafici
esfogliare anche
l'elenco degli artisti, dei generi musicali
e degli album presenti sul dispositivo
stesso, a seconda delle informazioni
registrate sui brani stessi.
All'interno di ogni lista il pulsante grafico
“ABC” permette di saltare alla lettera
desiderata lungo la lista. NOTA Questo pulsante può risultare
disabilitato per alcuni dispositivi
Apple®
.
NOTA Il pulsante TUNE SCROLL non
consente alcuna operazione su un
dispositivo AUX (ove presente).
SUPPORTO Bluetooth®
La modalità viene attivata registrando al
sistema un dispositivo
Bluetooth®
contenente brani musicali.
REGISTRAZIONE DI UN
DISPOSITIVO AUDIO
Bluetooth®
Per registrare un dispositivo audio
Bluetooth® procedere come segue:
attivare la funzionalitàBluetooth®
sul dispositivo;
premere il pulsante grafico “Media”
sul display;
premere il pulsante grafico “Selez.
supporto”;
scegliere il supporto Media
Bluetooth® ;
premere il pulsante grafico “Aggiungi
dispositivo”;
cercare Uconnect™ sul dispositivo
audio
Bluetooth® (durante la fase di
registrazione sul display appare una
videata che indica lo stato di
avanzamento dell'operazione);
quando il dispositivo audio lo richiede
inserire il codice PIN visualizzato sul
display del sistema oppure confermare
sul dispositivo il PIN visualizzato;
266
MULTIMEDIA
23-10-2017 5:52 Pagina 266

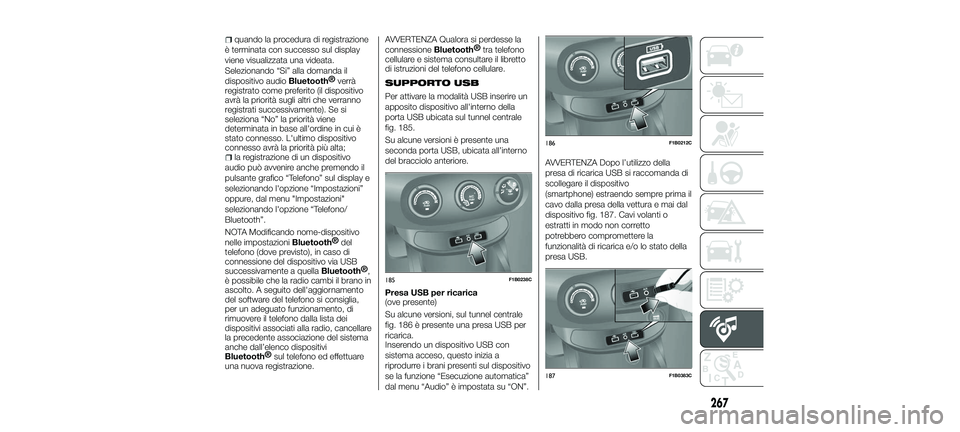

quando la procedura di registrazione
è terminata con successo sul display
viene visualizzata una videata.
Selezionando “Si” alla domanda il
dispositivo audio
Bluetooth® verrà
registrato come preferito (il dispositivo
avrà la priorità sugli altri che verranno
registrati successivamente). Se si
seleziona “No” la priorità viene
determinata in base all'ordine in cui è
stato connesso. L'ultimo dispositivo
connesso avrà la priorità più alta;
la registrazione di un dispositivo
audio può avvenire anche premendo il
pulsante grafico “Telefono” sul display e
selezionando l'opzione “Impostazioni”
oppure, dal menu "Impostazioni"
selezionando l'opzione “Telefono/
Bluetooth”.
NOTA Modificando nome-dispositivo
nelle impostazioni
Bluetooth® del
telefono (dove previsto), in caso di
connessione del dispositivo via USB
successivamente a quella
Bluetooth® ,
è possibile che la radio cambi il brano in
ascolto. A seguito dell'aggiornamento
del software del telefono si consiglia,
per un adeguato funzionamento, di
rimuovere il telefono dalla lista dei
dispositivi associati alla radio, cancellare
la precedente associazione del sistema
anche dall’elenco dispositivi
Bluetooth® sul telefono ed effettuare
una nuova registrazione.
AVVERTENZA Qualora si perdesse la
connessione Bluetooth®
tra telefono
cellulare e sistema consultare il libretto
di istruzioni del telefono cellulare.
SUPPORTO USB
Per attivare la modalità USB inserire un
apposito dispositivo all'interno della
porta USB ubicata sul tunnel centrale
fig. 185.
Su alcune versioni è presente una
seconda porta USB, ubicata all’interno
del bracciolo anteriore.
Presa USB per ricarica
(ove presente)
Su alcune versioni, sul tunnel centrale
fig. 186 è presente una presa USB per
ricarica.
Inserendo un dispositivo USB con
sistema acceso, questo inizia a
riprodurre i brani presenti sul dispositivo
se la funzione “Esecuzione automatica”
dal menu “Audio” è impostata su “ON”.
AVVERTENZA Dopo l’utilizzo della
presa di ricarica USB si raccomanda di
scollegare il dispositivo
(smartphone) estraendo sempre prima il
cavo dalla presa della vettura e mai dal
dispositivo fig. 187. Cavi volanti o
estratti in modo non corretto
potrebbero compromettere la
funzionalità di ricarica e/o lo stato della
presa USB.
185F1B0238C
186F1B0212C
187F1B0383C
267
23-10-2017 5:52 Pagina 267

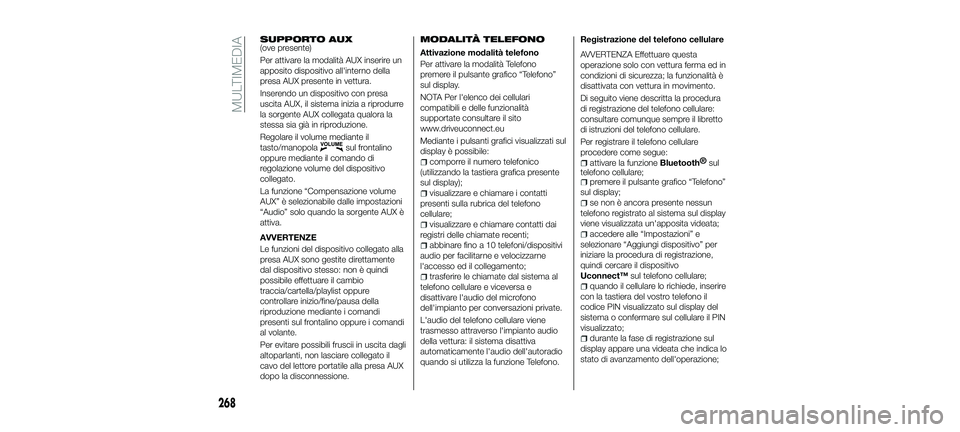

SUPPORTO AUX(ove presente)
Per attivare la modalità AUX inserire un
apposito dispositivo all'interno della
presa AUX presente in vettura.
Inserendo un dispositivo con presa
uscita AUX, il sistema inizia a riprodurre
la sorgente AUX collegata qualora la
stessa sia già in riproduzione.
Regolare il volume mediante il
tasto/manopola
sul frontalino
oppure mediante il comando di
regolazione volume del dispositivo
collegato.
La funzione “Compensazione volume
AUX” è selezionabile dalle impostazioni
“Audio” solo quando la sorgente AUX è
attiva.
AVVERTENZE
Le funzioni del dispositivo collegato alla
presa AUX sono gestite direttamente
dal dispositivo stesso: non è quindi
possibile effettuare il cambio
traccia/cartella/playlist oppure
controllare inizio/fine/pausa della
riproduzione mediante i comandi
presenti sul frontalino oppure i comandi
al volante.
Per evitare possibili fruscii in uscita dagli
altoparlanti, non lasciare collegato il
cavo del lettore portatile alla presa AUX
dopo la disconnessione.
MODALITÀ TELEFONO
Attivazione modalità telefono
Per attivare la modalità Telefono
premere il pulsante grafico “Telefono”
sul display.
NOTA Per l'elenco dei cellulari
compatibili e delle funzionalità
supportate consultare il sito
www.driveuconnect.eu
Mediante i pulsanti grafici visualizzati sul
display è possibile:
comporre il numero telefonico
(utilizzando la tastiera grafica presente
sul display);
visualizzare e chiamare i contatti
presenti sulla rubrica del telefono
cellulare;
visualizzare e chiamare contatti dai
registri delle chiamate recenti;
abbinare fino a 10 telefoni/dispositivi
audio per facilitarne e velocizzarne
l'accesso ed il collegamento;
trasferire le chiamate dal sistema al
telefono cellulare e viceversa e
disattivare l'audio del microfono
dell'impianto per conversazioni private.
L'audio del telefono cellulare viene
trasmesso attraverso l'impianto audio
della vettura: il sistema disattiva
automaticamente l'audio dell'autoradio
quando si utilizza la funzione Telefono. Registrazione del telefono cellulare
AVVERTENZA Effettuare questa
operazione solo con vettura ferma ed in
condizioni di sicurezza; la funzionalità è
disattivata con vettura in movimento.
Di seguito viene descritta la procedura
di registrazione del telefono cellulare:
consultare comunque sempre il libretto
di istruzioni del telefono cellulare.
Per registrare il telefono cellulare
procedere come segue:
attivare la funzioneBluetooth®
sul
telefono cellulare;
premere il pulsante grafico “Telefono”
sul display;
se non è ancora presente nessun
telefono registrato al sistema sul display
viene visualizzata un'apposita videata;
accedere alle “Impostazioni” e
selezionare “Aggiungi dispositivo” per
iniziare la procedura di registrazione,
quindi cercare il dispositivo
Uconnect™ sul telefono cellulare;
quando il cellulare lo richiede, inserire
con la tastiera del vostro telefono il
codice PIN visualizzato sul display del
sistema o confermare sul cellulare il PIN
visualizzato;
durante la fase di registrazione sul
display appare una videata che indica lo
stato di avanzamento dell'operazione;
268
MULTIMEDIA
23-10-2017 5:52 Pagina 268
