FIAT 500X 2018 Libretto Uso Manutenzione (in Italian)
Manufacturer: FIAT, Model Year: 2018, Model line: 500X, Model: FIAT 500X 2018Pages: 292, PDF Dimensioni: 7.9 MB
Page 231 of 292

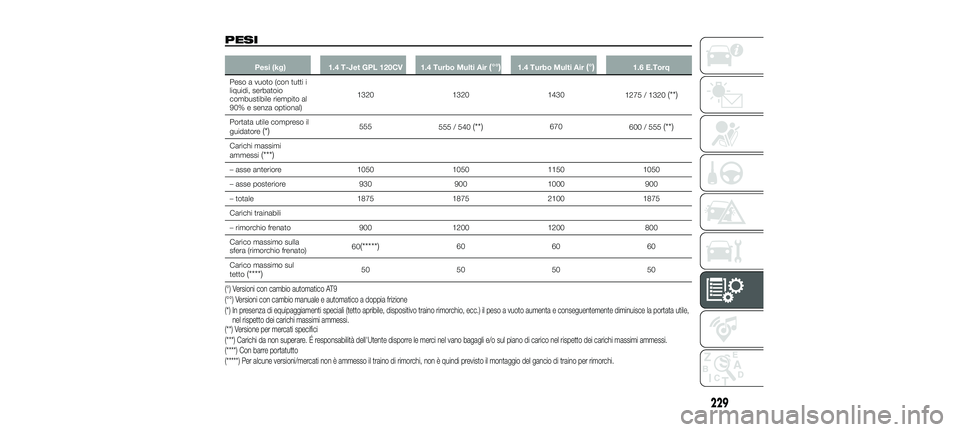

PESI
Pesi (kg)1.4 T-Jet GPL 120CV 1.4 Turbo Multi Air(°°)1.4 Turbo Multi Air(°)1.6 E.Torq
Peso a vuoto (con tutti i
liquidi, serbatoio
combustibile riempito al
90% e senza optional) 1320
13201430
1275 / 1320
(**)
Portata utile compreso il
guidatore(*)555 555 / 540(**)670600 / 555(**)
Carichi massimi
ammessi(***)
– asse anteriore 1050105011501050
– asse posteriore 9309001000 900
– totale 1875187521001875
Carichi trainabili
– rimorchio frenato 9001200 1200 800
Carico massimo sulla
sfera (rimorchio frenato) 60
(*****)60
6060
Carico massimo sul
tetto
(****)50 505050
(°°) Versioni con cambio manuale e automatico a doppia frizione (°) Versioni con cambio automatico AT9
(**) Versione per mercati specifici (*) In presenza di equipaggiamenti speciali (tetto apribile, dispositivo traino rimorchio, ecc.) il peso a vuoto aumenta e conseguentemente diminuisce la portata utile,
nel rispetto dei carichi massimi ammessi.
(***) Carichi da non superare. É responsabilità dell'Utente disporre le merci nel vano bagagli e/o sul piano di carico nel rispetto dei carichi massimi ammessi.
(*****) Per alcune versioni/mercati non è ammesso il traino di rimorchi, non è quindi previsto il montaggio del gancio di traino per rimorchi. (****) Con barre portatutto
229
23-10-2017 5:52 Pagina 229

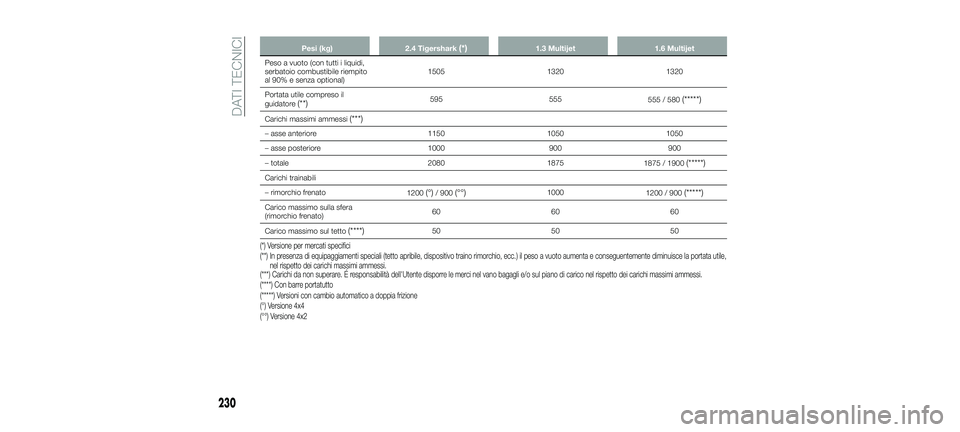

Page 232 of 292
Pesi (kg)2.4 Tigershark(*)1.3 Multijet 1.6 Multijet
Peso a vuoto (con tutti i liquidi,
serbatoio combustibile riempito
al 90% e senza optional) 1505
13201320
Portata utile compreso il
guidatore
(**)595 555
555 / 580(*****)
Carichi massimi ammessi(***)
– asse anteriore 115010501050
– asse posteriore 1000900900
– totale 20801875
1875 / 1900
(*****)
Carichi trainabili
– rimorchio frenato 1200
(°)/ 900(°°)10001200 / 900(*****)
Carico massimo sulla sfera
(rimorchio frenato) 60
6060
Carico massimo sul tetto
(****)50 5050
(*) Versione per mercati specifici
(**) In presenza di equipaggiamenti speciali (tetto apribile, dispositivo traino rimorchio, ecc.) il peso a vuoto aumenta e conseguentemente diminuisce la portata utile,
nel rispetto dei carichi massimi ammessi.
(*****) Versioni con cambio automatico a doppia frizione (***) Carichi da non superare. É responsabilità dell'Utente disporre le merci nel vano bagagli e/o sul piano di carico nel rispetto dei carichi massimi ammessi.
(°) Versione 4x4
(°°) Versione 4x2 (****) Con barre portatutto
230
DATI TECNICI
23-10-2017 5:52 Pagina 230

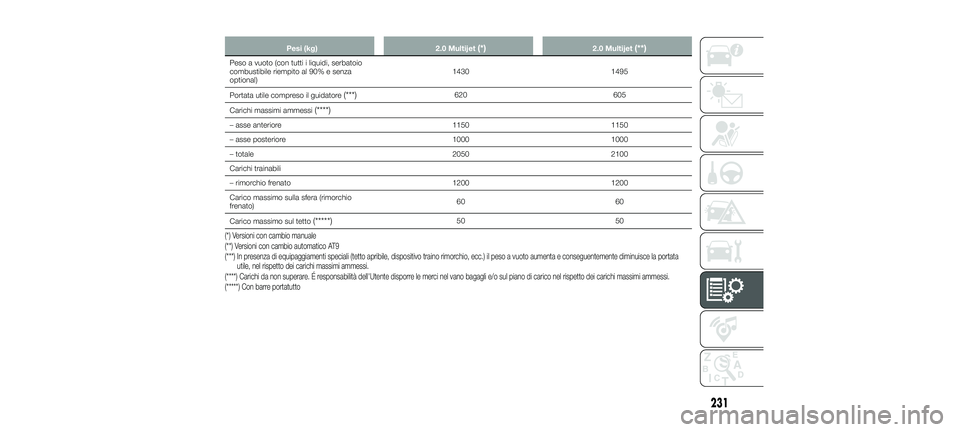

Page 233 of 292
Pesi (kg)2.0 Multijet(*)2.0 Multijet(**)
Peso a vuoto (con tutti i liquidi, serbatoio
combustibile riempito al 90% e senza
optional) 1430
1495
Portata utile compreso il guidatore
(***)620 605
Carichi massimi ammessi
(****)
– asse anteriore 11501150
– asse posteriore 10001000
– totale 20502100
Carichi trainabili
– rimorchio frenato 12001200
Carico massimo sulla sfera (rimorchio
frenato) 60
60
Carico massimo sul tetto
(*****)50 50
(*) Versioni con cambio manuale
(**) Versioni con cambio automatico AT9
(***) In presenza di equipaggiamenti speciali (tetto apribile, dispositivo traino rimorchio, ecc.) il peso a vuoto aumenta e conseguentemente diminuisce la portata
utile, nel rispetto dei carichi massimi ammessi.
(****) Carichi da non superare. É responsabilità dell'Utente disporre le merci nel vano bagagli e/o sul piano di carico nel rispetto dei carichi massimi ammessi.
(*****) Con barre portatutto
231
23-10-2017 5:52 Pagina 231

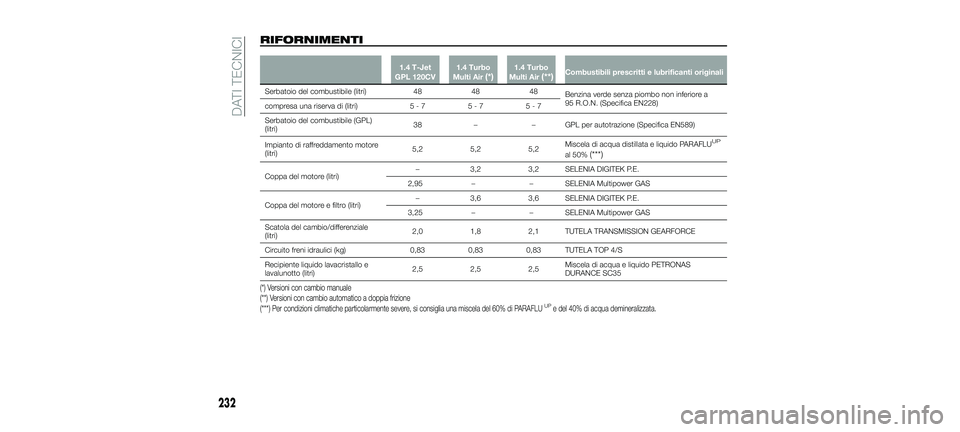

Page 234 of 292
RIFORNIMENTI
1.4 T-Jet
GPL 120CV 1.4 Turbo
Multi Air(*)1.4 Turbo
Multi Air(**)Combustibili prescritti e lubrificanti originali
Serbatoio del combustibile (litri) 484848
Benzina verde senza piombo non inferiore a
95 R.O.N. (Specifica EN228)
compresa una riserva di (litri) 5-75-75-7
Serbatoio del combustibile (GPL)
(litri) 38
–– GPL per autotrazione (Specifica EN589)
Impianto di raffreddamento motore
(litri) 5,2
5,25,2Miscela di acqua distillata e liquido PARAFLU
UP
al 50%(***)
Coppa del motore (litri) –
3,2 3,2 SELENIA DIGITEK P.E.
2,95 –– SELENIA Multipower GAS
Coppa del motore e filtro (litri) –
3,6 3,6 SELENIA DIGITEK P.E.
3,25 –– SELENIA Multipower GAS
Scatola del cambio/differenziale
(litri) 2,0
1,82,1 TUTELA TRANSMISSION GEARFORCE
Circuito freni idraulici (kg) 0,830,830,83 TUTELA TOP 4/S
Recipiente liquido lavacristallo e
lavalunotto (litri) 2,5
2,52,5Miscela di acqua e liquido PETRONAS
DURANCE SC35
(*) Versioni con cambio manuale
(**) Versioni con cambio automatico a doppia frizione
(***) Per condizioni climatiche particolarmente severe, si consiglia una miscela del 60% di PARAFLU
UPe del 40% di acqua demineralizzata.
232
DATI TECNICI
23-10-2017 5:52 Pagina 232
Page 235 of 292
1.4 Turbo Multi Air(*)2.4 Tigershark(**)Combustibili prescritti e lubrificanti originali
Serbatoio del combustibile (litri) 4848
Benzina verde senza piombo non inferiore a
95 R.O.N. (Specifica EN228)
compresa una riserva di (litri) 5-75-7
Impianto di raffreddamento motore
(litri) 5,2
6,45Miscela di acqua distillata e liquido PARAFLU
UP
al 50%(***)
Coppa del motore (litri) 3,2
–SELENIA DIGITEK P.E.
– –SELENIA K POWER 0W-20
Coppa del motore e filtro (litri) 3,6
–SELENIA DIGITEK P.E.
– 5,3SELENIA K POWER 0W-20
Scatola del cambio/differenziale
(litri) 6,0
TUTELA TRANSMISSION AS8
Gruppo di rinvio (PTU) (litri) –TUTELA TRANSMISSION B-5X
Differenziale posteriore (litri) –TUTELA TRANSMISSION COMPAQ DRIVE
Circuito freni idraulici (kg) 0,830,83TUTELA TOP 4/S
Recipiente liquido lavacristallo e
lavalunotto (litri) 2,5
2,5Miscela di acqua e liquido PETRONAS
DURANCE SC35
(*) Versioni con cambio automatico AT9
(**) Versione per mercati specifici
(***) Per condizioni climatiche particolarmente severe, si consiglia una miscela del 60% di PARAFLU
UPe del 40% di acqua demineralizzata.
233
23-10-2017 5:52 Pagina 233

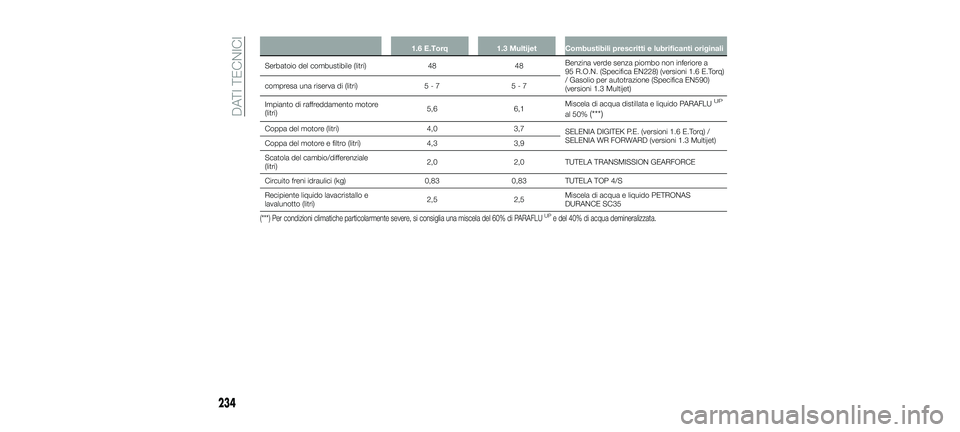

Page 236 of 292
1.6 E.Torq1.3 Multijet Combustibili prescritti e lubrificanti originali
Serbatoio del combustibile (litri) 4848Benzina verde senza piombo non inferiore a
95 R.O.N. (Specifica EN228) (versioni 1.6 E.Torq)
/ Gasolio per autotrazione (Specifica EN590)
(versioni 1.3 Multijet)
compresa una riserva di (litri)
5-75-7
Impianto di raffreddamento motore
(litri) 5,6
6,1Miscela di acqua distillata e liquido PARAFLU
UP
al 50%(***)
Coppa del motore (litri)
4,03,7
SELENIA DIGITEK P.E. (versioni 1.6 E.Torq) /
SELENIA WR FORWARD (versioni 1.3 Multijet)
Coppa del motore e filtro (litri) 4,33,9
Scatola del cambio/differenziale
(litri) 2,0
2,0TUTELA TRANSMISSION GEARFORCE
Circuito freni idraulici (kg) 0,830,83TUTELA TOP 4/S
Recipiente liquido lavacristallo e
lavalunotto (litri) 2,5
2,5Miscela di acqua e liquido PETRONAS
DURANCE SC35
(***) Per condizioni climatiche particolarmente severe, si consiglia una miscela del 60% di PARAFLUUPe del 40% di acqua demineralizzata.
234
DATI TECNICI
23-10-2017 5:52 Pagina 234

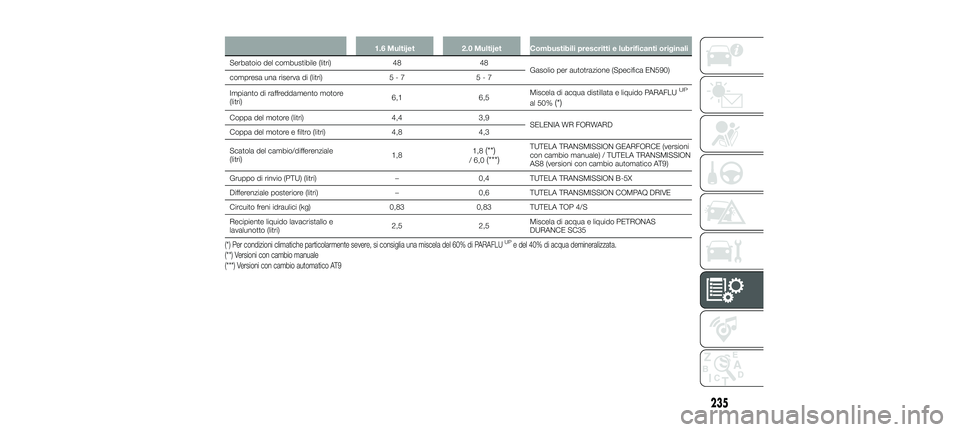

Page 237 of 292
1.6 Multijet2.0 Multijet Combustibili prescritti e lubrificanti originali
Serbatoio del combustibile (litri) 4848
Gasolio per autotrazione (Specifica EN590)
compresa una riserva di (litri) 5-75-7
Impianto di raffreddamento motore
(litri) 6,1
6,5Miscela di acqua distillata e liquido PARAFLU
UP
al 50%(*)
Coppa del motore (litri)
4,43,9
SELENIA WR FORWARD
Coppa del motore e filtro (litri) 4,84,3
Scatola del cambio/differenziale
(litri) 1,81,8
(**)/ 6,0(***)
TUTELA TRANSMISSION GEARFORCE (versioni
con cambio manuale) / TUTELA TRANSMISSION
AS8 (versioni con cambio automatico AT9)
Gruppo di rinvio (PTU) (litri) –0,4TUTELA TRANSMISSION B-5X
Differenziale posteriore (litri) –0,6TUTELA TRANSMISSION COMPAQ DRIVE
Circuito freni idraulici (kg) 0,830,83TUTELA TOP 4/S
Recipiente liquido lavacristallo e
lavalunotto (litri) 2,5
2,5Miscela di acqua e liquido PETRONAS
DURANCE SC35
(*) Per condizioni climatiche particolarmente severe, si consiglia una miscela del 60% di PARAFLUUPe del 40% di acqua demineralizzata.
(**) Versioni con cambio manuale
(***) Versioni con cambio automatico AT9
235
23-10-2017 5:52 Pagina 235

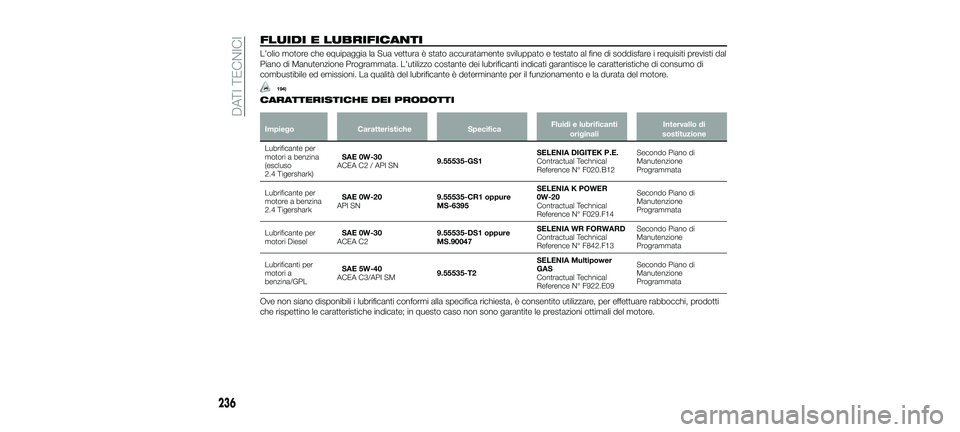

Page 238 of 292
FLUIDI E LUBRIFICANTI
L'olio motore che equipaggia la Sua vettura è stato accuratamente sviluppato e testato al fine di soddisfare i requisiti previsti dal
Piano di Manutenzione Programmata. L'utilizzo costante dei lubrificanti indicati garantisce le caratteristiche di consumo di
combustibile ed emissioni. La qualità del lubrificante è determinante per il funzionamento e la durata del motore.
CARATTERISTICHE DEI PRODOTTI
ImpiegoCaratteristiche SpecificaFluidi e lubrificanti
originali Intervallo di
sostituzione
Lubrificante per
motori a benzina
(escluso
2.4 Tigershark) SAE 0W-30
ACEA C2 / API SN 9.55535-GS1SELENIA DIGITEK P.E.
Contractual Technical
Reference N° F020.B12Secondo Piano di
Manutenzione
Programmata
Lubrificante per
motore a benzina
2.4 Tigershark SAE 0W-20
API SN 9.55535-CR1 oppure
MS-6395SELENIA K POWER
0W-20
Contractual Technical
Reference N° F029.F14Secondo Piano di
Manutenzione
Programmata
Lubrificante per
motori Diesel SAE 0W-30
ACEA C2 9.55535-DS1 oppure
MS.90047SELENIA WR FORWARD
Contractual Technical
Reference N° F842.F13Secondo Piano di
Manutenzione
Programmata
Lubrificanti per
motori a
benzina/GPL SAE 5W-40
ACEA C3/API SM 9.55535-T2SELENIA Multipower
GAS
Contractual Technical
Reference N° F922.E09Secondo Piano di
Manutenzione
Programmata
Ove non siano disponibili i lubrificanti conformi alla specifica richiesta, è consentito utilizzare, per effettuare rabbocchi, prodotti
che rispettino le caratteristiche indicate; in questo caso non sono garantite le prestazioni ottimali del motore.
236
DATI TECNICI
23-10-2017 5:52 Pagina 236
194)

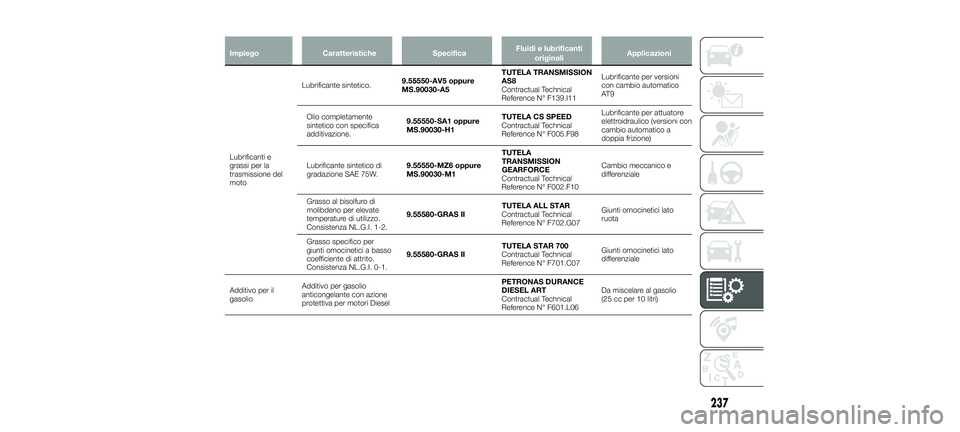

Page 239 of 292
ImpiegoCaratteristiche SpecificaFluidi e lubrificanti
originali Applicazioni
Lubrificanti e
grassi per la
trasmissione del
moto Lubrificante sintetico.
9.55550-AV5 oppure
MS.90030-A5TUTELA TRANSMISSION
AS8
Contractual Technical
Reference N° F139.I11Lubrificante per versioni
con cambio automatico
AT 9
Olio completamente
sintetico con specifica
additivazione. 9.55550-SA1 oppure
MS.90030-H1TUTELA CS SPEED
Contractual Technical
Reference N° F005.F98 Lubrificante per attuatore
elettroidraulico (versioni con
cambio automatico a
doppia frizione)
Lubrificante sintetico di
gradazione SAE 75W. 9.55550-MZ6 oppure
MS.90030-M1TUTELA
TRANSMISSION
GEARFORCE
Contractual Technical
Reference N° F002.F10 Cambio meccanico e
differenziale
Grasso al bisolfuro di
molibdeno per elevate
temperature di utilizzo.
Consistenza NL.G.I. 1-2. 9.55580-GRAS II
TUTELA ALL STAR
Contractual Technical
Reference N° F702.G07 Giunti omocinetici lato
ruota
Grasso specifico per
giunti omocinetici a basso
coefficiente di attrito.
Consistenza NL.G.I. 0-1. 9.55580-GRAS II
TUTELA STAR 700
Contractual Technical
Reference N° F701.C07 Giunti omocinetici lato
differenziale
Additivo per il
gasolio Additivo per gasolio
anticongelante con azione
protettiva per motori Diesel PETRONAS DURANCE
DIESEL ART
Contractual Technical
Reference N° F601.L06
Da miscelare al gasolio
(25 cc per 10 litri)
237
23-10-2017 5:52 Pagina 237

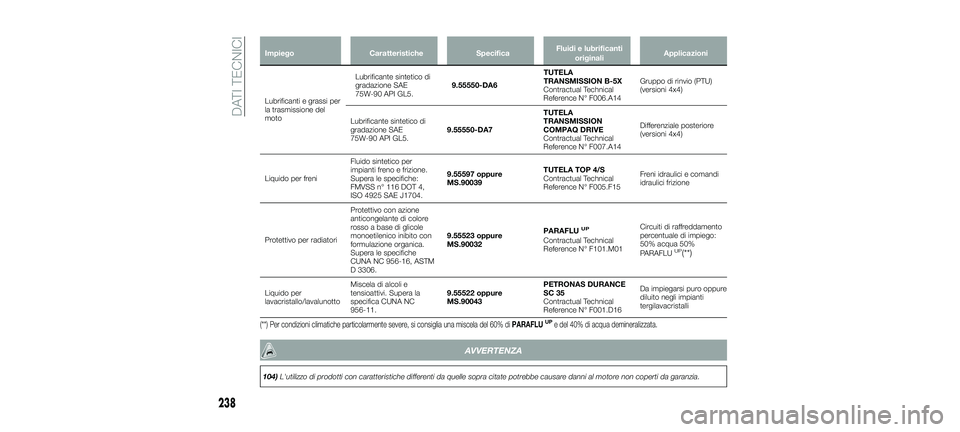

Page 240 of 292
ImpiegoCaratteristiche SpecificaFluidi e lubrificanti
originali Applicazioni
Lubrificanti e grassi per
la trasmissione del
moto Lubrificante sintetico di
gradazione SAE
75W-90 API GL5.
9.55550-DA6TUTELA
TRANSMISSION B-5X
Contractual Technical
Reference N° F006.A14 Gruppo di rinvio (PTU)
(versioni 4x4)
Lubrificante sintetico di
gradazione SAE
75W-90 API GL5. 9.55550-DA7TUTELA
TRANSMISSION
COMPAQ DRIVE
Contractual Technical
Reference N° F007.A14Differenziale posteriore
(versioni 4x4)
Liquido per freni Fluido sintetico per
impianti freno e frizione.
Supera le specifiche:
FMVSS n° 116 DOT 4,
ISO 4925 SAE J1704. 9.55597 oppure
MS.90039
TUTELA TOP 4/S
Contractual Technical
Reference N° F005.F15Freni idraulici e comandi
idraulici frizione
Protettivo per radiatori Protettivo con azione
anticongelante di colore
rosso a base di glicole
monoetilenico inibito con
formulazione organica.
Supera le specifiche
CUNA NC 956-16, ASTM
D 3306. 9.55523 oppure
MS.90032
PARAFLU
UP
Contractual Technical
Reference N° F101.M01Circuiti di raffreddamento
percentuale di impiego:
50% acqua 50%
PARAFLU
UP(**)
Liquido per
lavacristallo/lavalunotto
Miscela di alcoli e
tensioattivi. Supera la
specifica CUNA NC
956-11. 9.55522 oppure
MS.90043PETRONAS DURANCE
SC 35
Contractual Technical
Reference N° F001.D16Da impiegarsi puro oppure
diluito negli impianti
tergilavacristalli
(**) Per condizioni climatiche particolarmente severe, si consiglia una miscela del 60% di
PARAFLUUPe del 40% di acqua demineralizzata.
AVVERTENZA
104)L'utilizzo di prodotti con caratteristiche differenti da quelle sopra citate potrebbe causare danni al motore non coperti da garanzia.
238
DATI TECNICI
23-10-2017 5:52 Pagina 238
