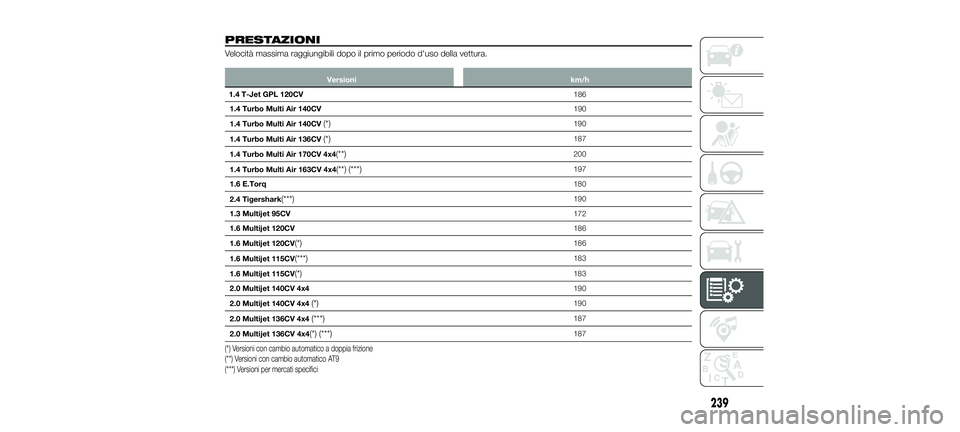

PRESTAZIONI
Velocità massima raggiungibili dopo il primo periodo d'uso della vettura.
Versionikm/h
1.4 T-Jet GPL 120CV 186
1.4 Turbo Multi Air 140CV 190
1.4 Turbo Multi Air 140CV
(*)190
1.4 Turbo Multi Air 136CV
(*)187
1.4 Turbo Multi Air 170CV 4x4
(**)200
1.4 Turbo Multi Air 163CV 4x4
(**) (***)197
1.6 E.Torq 180
2.4 Tigershark
(***)190
1.3 Multijet 95CV 172
1.6 Multijet 120CV 186
1.6 Multijet 120CV
(*)186
1.6 Multijet 115CV
(***)183
1.6 Multijet 115CV
(*)183
2.0 Multijet 140CV 4x4 190
2.0 Multijet 140CV 4x4
(*)190
2.0 Multijet 136CV 4x4
(***)187
2.0 Multijet 136CV 4x4
(*) (***)187
(*) Versioni con cambio automatico a doppia frizione
(**) Versioni con cambio automatico AT9
(***) Versioni per mercati specifici
239
23-10-2017 5:52 Pagina 239
Page 242 of 292

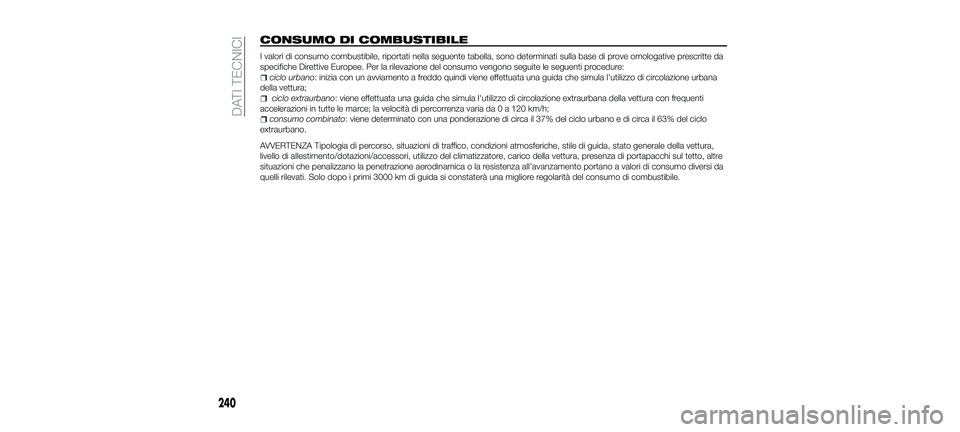

CONSUMO DI COMBUSTIBILE
I valori di consumo combustibile, riportati nella seguente tabella, sono determinati sulla base di prove omologative prescritte da
specifiche Direttive Europee. Per la rilevazione del consumo vengono seguite le seguenti procedure:
ciclo urbano: inizia con un avviamento a freddo quindi viene effettuata una guida che simula l'utilizzo di circolazione urbana
della vettura;
ciclo extraurbano: viene effettuata una guida che simula l'utilizzo di circolazione extraurbana della vettura con frequenti
accelerazioni in tutte le marce; la velocità di percorrenza varia da 0 a 120 km/h;
consumo combinato: viene determinato con una ponderazione di circa il 37% del ciclo urbano e di circa il 63% del ciclo
extraurbano.
AVVERTENZA Tipologia di percorso, situazioni di traffico, condizioni atmosferiche, stile di guida, stato generale della vettura,
livello di allestimento/dotazioni/accessori, utilizzo del climatizzatore, carico della vettura, presenza di portapacchi sul tetto, altre
situazioni che penalizzano la penetrazione aerodinamica o la resistenza all'avanzamento portano a valori di consumo diversi da
quelli rilevati. Solo dopo i primi 3000 km di guida si constaterà una migliore regolarità del consumo di combustibile.
240
DATI TECNICI
23-10-2017 5:52 Pagina 240
Page 243 of 292

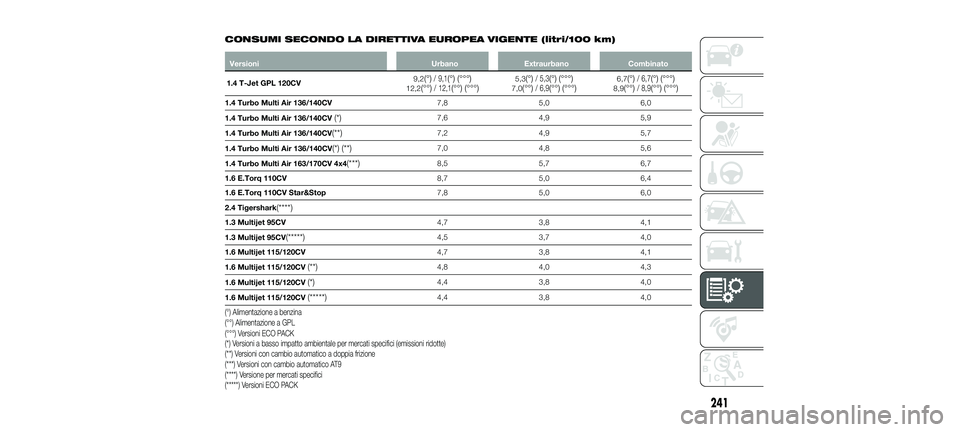

CONSUMI SECONDO LA DIRETTIVA EUROPEA VIGENTE (litri/100 km)
VersioniUrbanoExtraurbano Combinato
1.4 T-Jet GPL 120CV 9,2
(°)/ 9,1(°) (°°°)12,2(°°)/ 12,1(°°) (°°°)5,3(°)/ 5,3(°) (°°°)7,0(°°)/ 6,9(°°) (°°°)6,7(°)/ 6,7(°) (°°°)8,9(°°)/ 8,9(°°) (°°°)
1.4 Turbo Multi Air 136/140CV
7,85,06,0
1.4 Turbo Multi Air 136/140CV
(*)7,6 4,95,9
1.4 Turbo Multi Air 136/140CV
(**)7,2 4,95,7
1.4 Turbo Multi Air 136/140CV
(*) (**)7,0 4,85,6
1.4 Turbo Multi Air 163/170CV 4x4
(***)8,5 5,76,7
1.6 E.Torq 110CV 8,75,06,4
1.6 E.Torq 110CV Star&Stop 7,85,06,0
2.4 Tigershark
(****)
1.3 Multijet 95CV 4,73,84,1
1.3 Multijet 95CV
(*****)4,5 3,74,0
1.6 Multijet 115/120CV 4,73,84,1
1.6 Multijet 115/120CV
(**)4,8 4,04,3
1.6 Multijet 115/120CV
(*)4,4 3,84,0
1.6 Multijet 115/120CV
(*****)4,4 3,84,0
(°) Alimentazione a benzina
(°°°) Versioni ECO PACK (°°) Alimentazione a GPL
(*) Versioni a basso impatto ambientale per mercati specifici (emissioni ridotte)
(**) Versioni con cambio automatico a doppia frizione
(***) Versioni con cambio automatico AT9
(****) Versione per mercati specifici
(*****) Versioni ECO PACK
241
23-10-2017 5:52 Pagina 241
Page 244 of 292

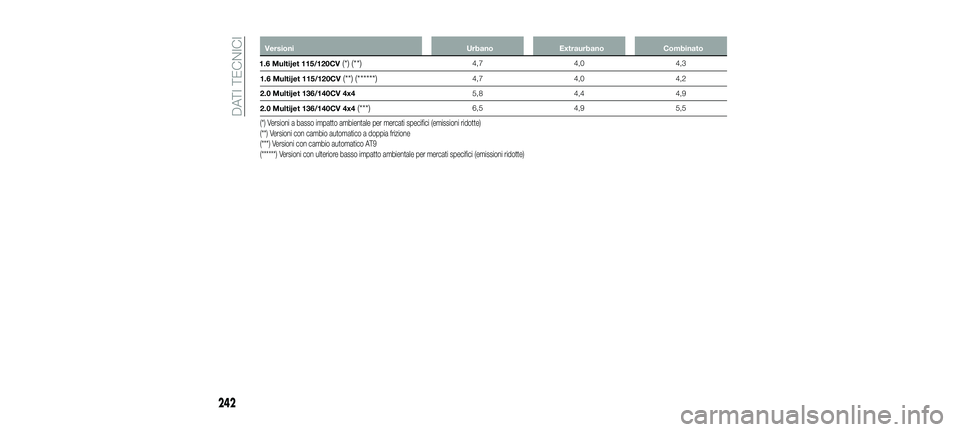

VersioniUrbanoExtraurbano Combinato
1.6 Multijet 115/120CV
(*) (**)4,7 4,04,3
1.6 Multijet 115/120CV
(**) (******)4,7 4,04,2
2.0 Multijet 136/140CV 4x4 5,84,44,9
2.0 Multijet 136/140CV 4x4
(***)6,5 4,95,5
(*) Versioni a basso impatto ambientale per mercati specifici (emissioni ridotte)
(**) Versioni con cambio automatico a doppia frizione
(******) Versioni con ulteriore basso impatto ambientale per mercati specifici (emissioni ridotte) (***) Versioni con cambio automatico AT9
242
DATI TECNICI
23-10-2017 5:52 Pagina 242
Page 245 of 292

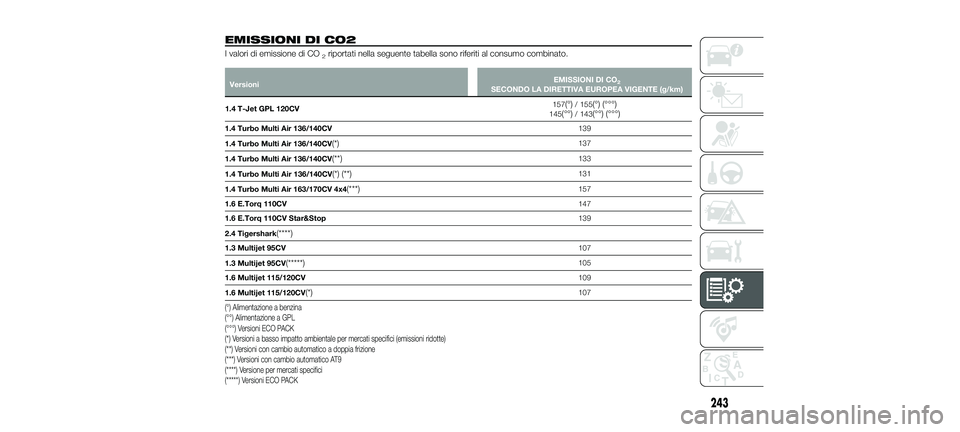

EMISSIONI DI CO2
I valori di emissione di CO2riportati nella seguente tabella sono riferiti al consumo combinato.
VersioniEMISSIONI DI CO2SECONDO LA DIRETTIVA EUROPEA VIGENTE (g/km)
1.4 T-Jet GPL 120CV 157
(°)/ 155(°) (°°°)145(°°)/ 143(°°) (°°°)
1.4 Turbo Multi Air 136/140CV
139
1.4 Turbo Multi Air 136/140CV
(*)137
1.4 Turbo Multi Air 136/140CV
(**)133
1.4 Turbo Multi Air 136/140CV
(*) (**)131
1.4 Turbo Multi Air 163/170CV 4x4
(***)157
1.6 E.Torq 110CV 147
1.6 E.Torq 110CV Star&Stop 139
2.4 Tigershark
(****)
1.3 Multijet 95CV 107
1.3 Multijet 95CV
(*****)105
1.6 Multijet 115/120CV 109
1.6 Multijet 115/120CV
(*)107
(°) Alimentazione a benzina
(°°°) Versioni ECO PACK (°°) Alimentazione a GPL
(*) Versioni a basso impatto ambientale per mercati specifici (emissioni ridotte)
(**) Versioni con cambio automatico a doppia frizione
(***) Versioni con cambio automatico AT9
(****) Versione per mercati specifici
(*****) Versioni ECO PACK
243
23-10-2017 5:52 Pagina 243
Page 246 of 292

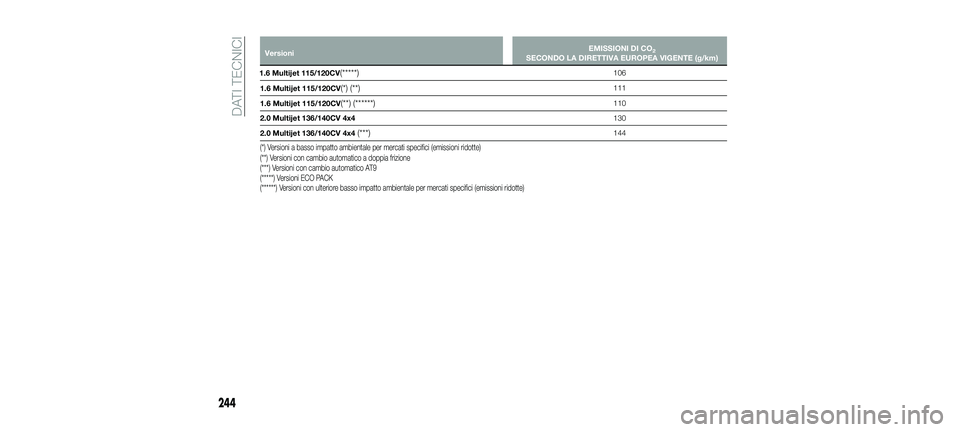

VersioniEMISSIONI DI CO2SECONDO LA DIRETTIVA EUROPEA VIGENTE (g/km)
1.6 Multijet 115/120CV
(*****)106
1.6 Multijet 115/120CV
(*) (**)111
1.6 Multijet 115/120CV
(**) (******)110
2.0 Multijet 136/140CV 4x4 130
2.0 Multijet 136/140CV 4x4
(***)144
(*****) Versioni ECO PACK (*) Versioni a basso impatto ambientale per mercati specifici (emissioni ridotte)
(**) Versioni con cambio automatico a doppia frizione
(******) Versioni con ulteriore basso impatto ambientale per mercati specifici (emissioni ridotte) (***) Versioni con cambio automatico AT9
244
DATI TECNICI
23-10-2017 5:52 Pagina 244
Page 247 of 292

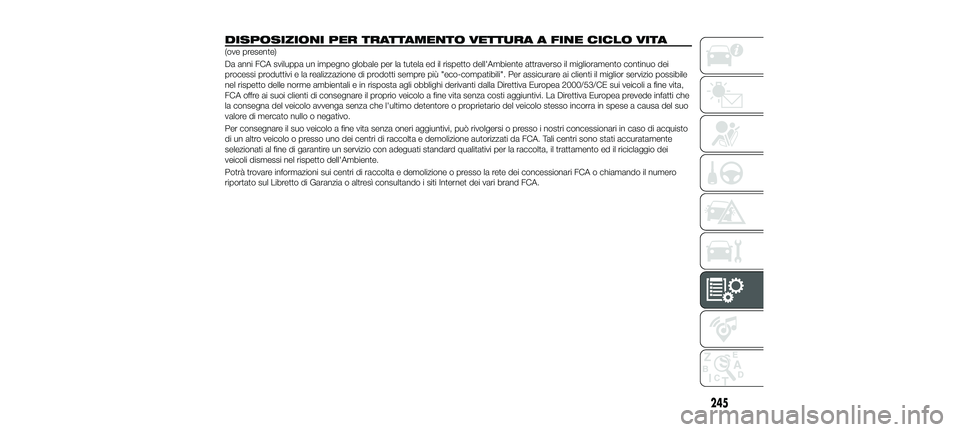

DISPOSIZIONI PER TRATTAMENTO VETTURA A FINE CICLO VITA
(ove presente)
Da anni FCA sviluppa un impegno globale per la tutela ed il rispetto dell'Ambiente attraverso il miglioramento continuo dei
processi produttivi e la realizzazione di prodotti sempre più "eco-compatibili". Per assicurare ai clienti il miglior servizio possibile
nel rispetto delle norme ambientali e in risposta agli obblighi derivanti dalla Direttiva Europea 2000/53/CE sui veicoli a fine vita,
FCA offre ai suoi clienti di consegnare il proprio veicolo a fine vita senza costi aggiuntivi. La Direttiva Europea prevede infatti che
la consegna del veicolo avvenga senza che l'ultimo detentore o proprietario del veicolo stesso incorra in spese a causa del suo
valore di mercato nullo o negativo.
Per consegnare il suo veicolo a fine vita senza oneri aggiuntivi, può rivolgersi o presso i nostri concessionari in caso di acquisto
di un altro veicolo o presso uno dei centri di raccolta e demolizione autorizzati da FCA. Tali centri sono stati accuratamente
selezionati al fine di garantire un servizio con adeguati standard qualitativi per la raccolta, il trattamento ed il riciclaggio dei
veicoli dismessi nel rispetto dell'Ambiente.
Potrà trovare informazioni sui centri di raccolta e demolizione o presso la rete dei concessionari FCA o chiamando il numero
riportato sul Libretto di Garanzia o altresì consultando i siti Internet dei vari brand FCA.
245
23-10-2017 5:52 Pagina 245
Page 248 of 292

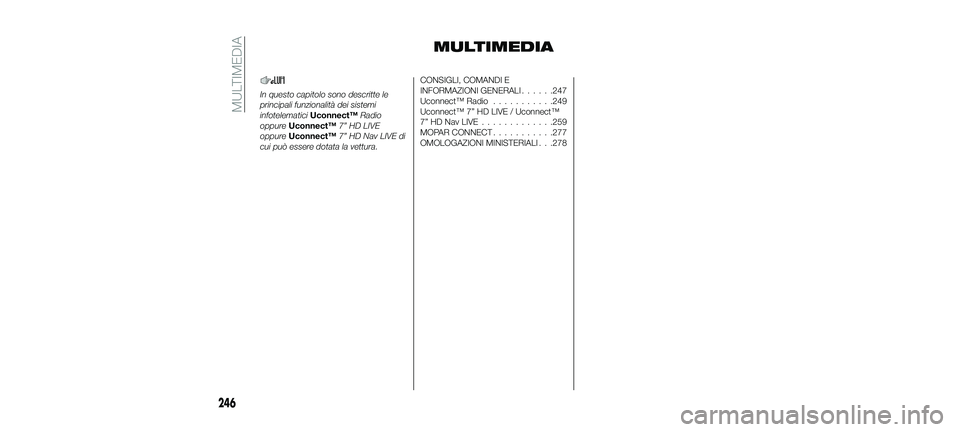

MULTIMEDIA
In questo capitolo sono descritte le
principali funzionalità dei sistemi
infotelematiciUconnect™ Radio
oppure Uconnect™ 7” HD LIVE
oppure Uconnect™ 7” HD Nav LIVE di
cui può essere dotata la vettura.
CONSIGLI, COMANDI E
INFORMAZIONI GENERALI ......247
Uconnect™ Radio ...........249
Uconnect™ 7” HD LIVE / Uconnect™
7” HD Nav LIVE .............259
MOPAR CONNECT ...........277
OMOLOGAZIONI MINISTERIALI . . .278
246
MULTIMEDIA
23-10-2017 5:52 Pagina 246
Page 249 of 292
CONSIGLI,
COMANDI E
INFORMAZIONI
GENERALI
SICUREZZA STRADALE
Imparare ad usare le varie funzioni del
sistema prima di mettersi alla guida.
Leggere attentamente le istruzioni e le
modalità di utilizzo del sistema prima di
mettersi alla guida.
192) 193)
CONDIZIONI DI
RICEZIONE
Le condizioni di ricezione variano
costantemente durante la guida. La
ricezione può essere disturbata dalla
presenza di montagne, edifici o ponti in
particolar modo quando si è lontani dal
trasmettitore dell’emittente ascoltata.
AVVERTENZA Durante la ricezione di
informazioni sul traffico può verificarsi
un aumento del volume rispetto alla
normale riproduzione.
CURA E MANUTENZIONE
Osservare le seguenti precauzioni per
garantire la piena efficienza funzionale
del sistema:
evitare di urtare il trasparente del
display con oggetti appuntiti o rigidi che
potrebbero danneggiarne la superificie; durante la pulizia, utilizzando un panno
morbido asciutto ed antistatico, non
esercitare pressione.
non utilizzare alcool, benzine e loro
derivati per la pulizia del trasparente del
display.
evitare che eventuali liquidi penetrino
all'interno del sistema: potrebbero
danneggiarlo in modo irreparabile.
105) 106)
DISPOSITIVI
MULTIMEDIALI
AVVERTENZA Alcuni dispositivi
multimediali di riproduzione musicale
potrebbero non risultare compatibili col
sistema Uconnect™.
Sulla vettura dovranno essere utilizzati
esclusivamente dispositivi (ad es.
chiavette USB) provenienti da fonti
sicure. Dispositivi provenienti da fonti
sconosciute potrebbero contenere
software infetti da virus i quali, se
installati sulla vettura, potrebbero
aumentare la possibilità che i sistemi
elettrici/elettronici della vettura stessa
siano violati.
PROTEZIONE ANTIFURTO
Il sistema è dotato di una protezione
antifurto basata sullo scambio di
informazioni con la centralina elettronica
(Body Computer) presente sulla vettura. Ciò garantisce la massima sicurezza ed
evita l'inserimento del codice segreto in
seguito ad ogni scollegamento
dell'alimentazione elettrica.
Se il controllo ha esito positivo il
sistema inizierà a funzionare, mentre se
i codici di confronto non sono uguali
oppure se la centralina elettronica
(Body Computer) viene sostituita il
sistema segnalerà la necessità di
inserire il codice segreto secondo la
procedura riportata nel paragrafo
seguente.
Inserimento del codice segreto
All'accensione del sistema, in caso di
richiesta del codice, sul display appare
la scritta "Inserire codice antifurto"
seguita dalla videata raffigurante la
tastiera grafica numerica per
l'immissione del codice segreto.
Il codice segreto è composto da
quattro cifre da0a9:perinserire le
cifre del codice ruotare la manopola
destra "BROWSE/ENTER" e premere
per confermare.
Dopo l'inserimento della quarta cifra
spostare il cursore su "OK" e premere la
manopola destra "BROWSE/ENTER", il
sistema inizierà a funzionare.
Se viene inserito un codice errato il
sistema visualizza la scritta "Codice non
corretto" per segnalare la necessità di
inserire il codice corretto.
247
23-10-2017 5:52 Pagina 247
Page 250 of 292

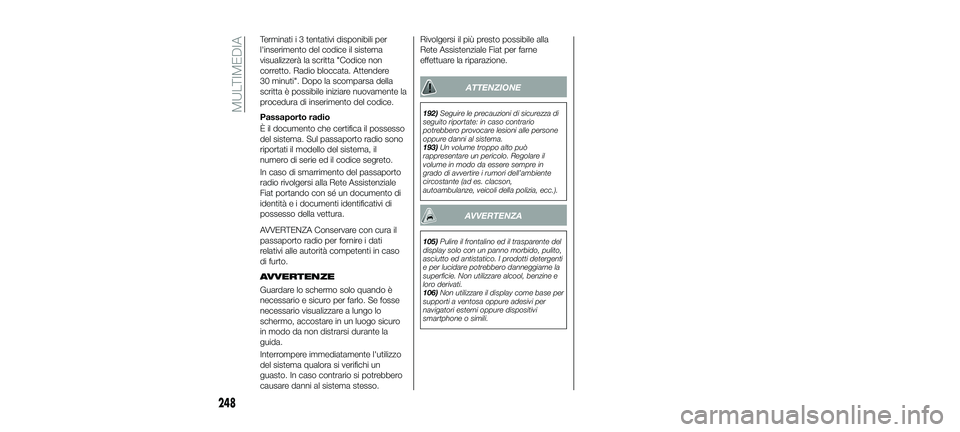

Terminati i 3 tentativi disponibili per
l'inserimento del codice il sistema
visualizzerà la scritta "Codice non
corretto. Radio bloccata. Attendere
30 minuti". Dopo la scomparsa della
scritta è possibile iniziare nuovamente la
procedura di inserimento del codice.
Passaporto radio
È il documento che certifica il possesso
del sistema. Sul passaporto radio sono
riportati il modello del sistema, il
numero di serie ed il codice segreto.
In caso di smarrimento del passaporto
radio rivolgersi alla Rete Assistenziale
Fiat portando con sé un documento di
identità e i documenti identificativi di
possesso della vettura.
AVVERTENZA Conservare con cura il
passaporto radio per fornire i dati
relativi alle autorità competenti in caso
di furto.
AVVERTENZE
Guardare lo schermo solo quando è
necessario e sicuro per farlo. Se fosse
necessario visualizzare a lungo lo
schermo, accostare in un luogo sicuro
in modo da non distrarsi durante la
guida.
Interrompere immediatamente l'utilizzo
del sistema qualora si verifichi un
guasto. In caso contrario si potrebbero
causare danni al sistema stesso.Rivolgersi il più presto possibile alla
Rete Assistenziale Fiat per farne
effettuare la riparazione.
ATTENZIONE
192)
Seguire le precauzioni di sicurezza di
seguito riportate: in caso contrario
potrebbero provocare lesioni alle persone
oppure danni al sistema.
193) Un volume troppo alto può
rappresentare un pericolo. Regolare il
volume in modo da essere sempre in
grado di avvertire i rumori dell’ambiente
circostante (ad es. clacson,
autoambulanze, veicoli della polizia, ecc.).
AVVERTENZA
105) Pulire il frontalino ed il trasparente del
display solo con un panno morbido, pulito,
asciutto ed antistatico. I prodotti detergenti
e per lucidare potrebbero danneggiarne la
superficie. Non utilizzare alcool, benzine e
loro derivati.
106) Non utilizzare il display come base per
supporti a ventosa oppure adesivi per
navigatori esterni oppure dispositivi
smartphone o simili.
248
MULTIMEDIA
23-10-2017 5:52 Pagina 248
