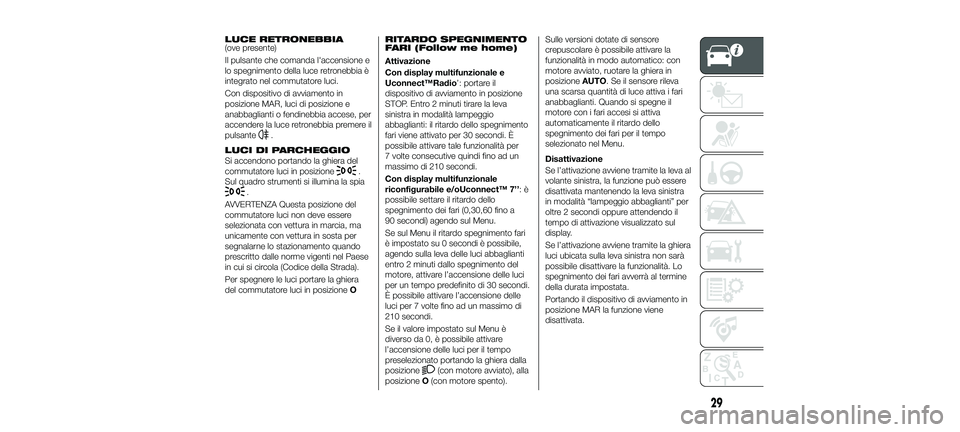

LUCE RETRONEBBIA(ove presente)
Il pulsante che comanda l'accensione e
lo spegnimento della luce retronebbia è
integrato nel commutatore luci.
Con dispositivo di avviamento in
posizione MAR, luci di posizione e
anabbaglianti o fendinebbia accese, per
accendere la luce retronebbia premere il
pulsante
.
LUCI DI PARCHEGGIO
Si accendono portando la ghiera del
commutatore luci in posizione
.
Sul quadro strumenti si illumina la spia
.
AVVERTENZA Questa posizione del
commutatore luci non deve essere
selezionata con vettura in marcia, ma
unicamente con vettura in sosta per
segnalarne lo stazionamento quando
prescritto dalle norme vigenti nel Paese
in cui si circola (Codice della Strada).
Per spegnere le luci portare la ghiera
del commutatore luci in posizione O
RITARDO SPEGNIMENTO
FARI (Follow me home)
Attivazione
Con display multifunzionale e
Uconnect™Radio’: portare il
dispositivo di avviamento in posizione
STOP. Entro 2 minuti tirare la leva
sinistra in modalità lampeggio
abbaglianti: il ritardo dello spegnimento
fari viene attivato per 30 secondi. È
possibile attivare tale funzionalità per
7 volte consecutive quindi fino ad un
massimo di 210 secondi.
Con display multifunzionale
riconfigurabile e/oUconnect™ 7’’:è
possibile settare il ritardo dello
spegnimento dei fari (0,30,60 fino a
90 secondi) agendo sul Menu.
Se sul Menu il ritardo spegnimento fari
è impostato su 0 secondi è possibile,
agendo sulla leva delle luci abbaglianti
entro 2 minuti dallo spegnimento del
motore, attivare l’accensione delle luci
per un tempo predefinito di 30 secondi.
È possibile attivare l’accensione delle
luci per 7 volte fino ad un massimo di
210 secondi.
Se il valore impostato sul Menu è
diverso da 0, è possibile attivare
l’accensione delle luci per il tempo
preselezionato portando la ghiera dalla
posizione
(con motore avviato), alla
posizione O(con motore spento). Sulle versioni dotate di sensore
crepuscolare è possibile attivare la
funzionalità in modo automatico: con
motore avviato, ruotare la ghiera in
posizione
AUTO. Se il sensore rileva
una scarsa quantità di luce attiva i fari
anabbaglianti. Quando si spegne il
motore con i fari accesi si attiva
automaticamente il ritardo dello
spegnimento dei fari per il tempo
selezionato nel Menu.
Disattivazione
Se l’attivazione avviene tramite la leva al
volante sinistra, la funzione può essere
disattivata mantenendo la leva sinistra
in modalità “lampeggio abbaglianti” per
oltre 2 secondi oppure attendendo il
tempo di attivazione visualizzato sul
display.
Se l’attivazione avviene tramite la ghiera
luci ubicata sulla leva sinistra non sarà
possibile disattivare la funzionalità. Lo
spegnimento dei fari avverrà al termine
della durata impostata.
Portando il dispositivo di avviamento in
posizione MAR la funzione viene
disattivata.
29
23-10-2017 5:51 Pagina 29
Page 32 of 292

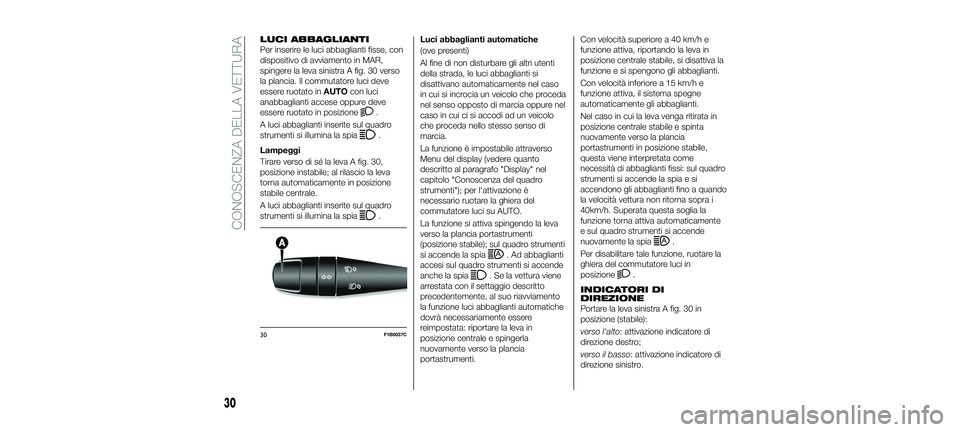

LUCI ABBAGLIANTI
Per inserire le luci abbaglianti fisse, con
dispositivo di avviamento in MAR,
spingere la leva sinistra A fig. 30 verso
la plancia. Il commutatore luci deve
essere ruotato inAUTOcon luci
anabbaglianti accese oppure deve
essere ruotato in posizione
.
A luci abbaglianti inserite sul quadro
strumenti si illumina la spia
.
Lampeggi
Tirare verso di sé la leva A fig. 30,
posizione instabile; al rilascio la leva
torna automaticamente in posizione
stabile centrale.
A luci abbaglianti inserite sul quadro
strumenti si illumina la spia
. Luci abbaglianti automatiche
(ove presenti)
Al fine di non disturbare gli altri utenti
della strada, le luci abbaglianti si
disattivano automaticamente nel caso
in cui si incrocia un veicolo che proceda
nel senso opposto di marcia oppure nel
caso in cui ci si accodi ad un veicolo
che proceda nello stesso senso di
marcia.
La funzione è impostabile attraverso
Menu del display (vedere quanto
descritto al paragrafo "Display" nel
capitolo "Conoscenza del quadro
strumenti"); per l'attivazione è
necessario ruotare la ghiera del
commutatore luci su AUTO.
La funzione si attiva spingendo la leva
verso la plancia portastrumenti
(posizione stabile); sul quadro strumenti
si accende la spia
. Ad abbaglianti
accesi sul quadro strumenti si accende
anche la spia
. Se la vettura viene
arrestata con il settaggio descritto
precedentemente, al suo riavviamento
la funzione luci abbaglianti automatiche
dovrà necessariamente essere
reimpostata: riportare la leva in
posizione centrale e spingerla
nuovamente verso la plancia
portastrumenti. Con velocità superiore a 40 km/h e
funzione attiva, riportando la leva in
posizione centrale stabile, si disattiva la
funzione e si spengono gli abbaglianti.
Con velocità inferiore a 15 km/h e
funzione attiva, il sistema spegne
automaticamente gli abbaglianti.
Nel caso in cui la leva venga ritirata in
posizione centrale stabile e spinta
nuovamente verso la plancia
portastrumenti in posizione stabile,
questa viene interpretata come
necessità di abbaglianti fissi: sul quadro
strumenti si accende la spia e si
accendono gli abbaglianti fino a quando
la velocità vettura non ritorna sopra i
40km/h. Superata questa soglia la
funzione torna attiva automaticamente
e sul quadro strumenti si accende
nuovamente la spia
.
Per disabilitare tale funzione, ruotare la
ghiera del commutatore luci in
posizione
.
INDICATORI DI
DIREZIONE
Portare la leva sinistra A fig. 30 in
posizione (stabile):
verso l'alto: attivazione indicatore di
direzione destro;
verso il basso: attivazione indicatore di
direzione sinistro.
30F1B0037C
30
CONOSCENZA DELLA VETTURA
23-10-2017 5:51 Pagina 30
Page 33 of 292

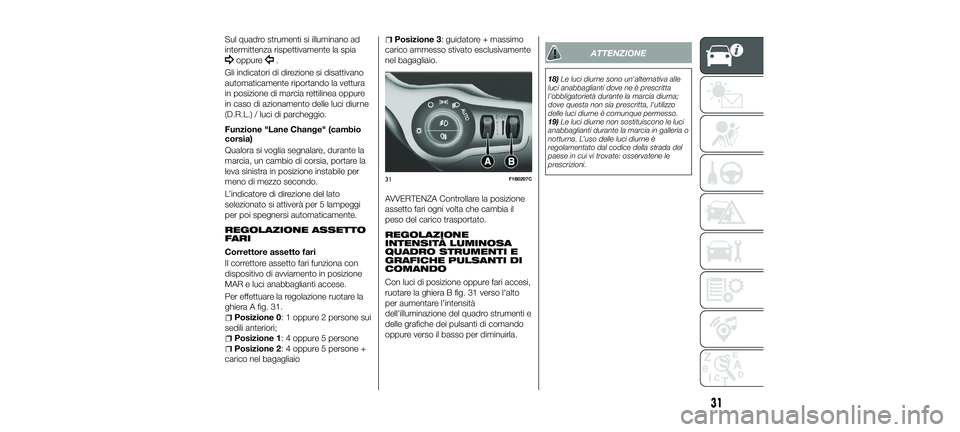

Sul quadro strumenti si illuminano ad
intermittenza rispettivamente la spia
oppure.
Gli indicatori di direzione si disattivano
automaticamente riportando la vettura
in posizione di marcia rettilinea oppure
in caso di azionamento delle luci diurne
(D.R.L.) / luci di parcheggio.
Funzione "Lane Change" (cambio
corsia)
Qualora si voglia segnalare, durante la
marcia, un cambio di corsia, portare la
leva sinistra in posizione instabile per
meno di mezzo secondo.
L’indicatore di direzione del lato
selezionato si attiverà per 5 lampeggi
per poi spegnersi automaticamente.
REGOLAZIONE ASSETTO
FARI
Correttore assetto fari
Il correttore assetto fari funziona con
dispositivo di avviamento in posizione
MAR e luci anabbaglianti accese.
Per effettuare la regolazione ruotare la
ghiera A fig. 31.
Posizione 0: 1 oppure 2 persone sui
sedili anteriori;
Posizione 1: 4 oppure 5 persone
Posizione 2: 4 oppure 5 persone +
carico nel bagagliaio
Posizione 3: guidatore + massimo
carico ammesso stivato esclusivamente
nel bagagliaio.
AVVERTENZA Controllare la posizione
assetto fari ogni volta che cambia il
peso del carico trasportato.
REGOLAZIONE
INTENSITÀ LUMINOSA
QUADRO STRUMENTI E
GRAFICHE PULSANTI DI
COMANDO
Con luci di posizione oppure fari accesi,
ruotare la ghiera B fig. 31 verso l'alto
per aumentare l'intensità
dell'illuminazione del quadro strumenti e
delle grafiche dei pulsanti di comando
oppure verso il basso per diminuirla.
ATTENZIONE
18) Le luci diurne sono un'alternativa alle
luci anabbaglianti dove ne è prescritta
l'obbligatorietà durante la marcia diurna;
dove questa non sia prescritta, l'utilizzo
delle luci diurne è comunque permesso.
19) Le luci diurne non sostituiscono le luci
anabbaglianti durante la marcia in galleria o
notturna. L’uso delle luci diurne è
regolamentato dal codice della strada del
paese in cui vi trovate: osservatene le
prescrizioni.
31F1B0207C
31
23-10-2017 5:51 Pagina 31
Page 34 of 292

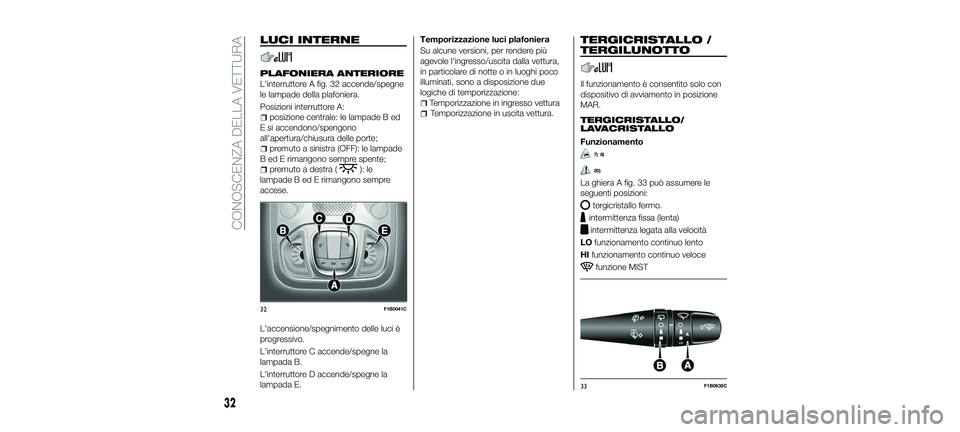

LUCI INTERNE
PLAFONIERA ANTERIORE
L'interruttore A fig. 32 accende/spegne
le lampade della plafoniera.
Posizioni interruttore A:
posizione centrale: le lampade B ed
E si accendono/spengono
all'apertura/chiusura delle porte;
premuto a sinistra (OFF): le lampade
B ed E rimangono sempre spente;
premuto a destra (): le
lampade B ed E rimangono sempre
accese.
L'accensione/spegnimento delle luci è
progressivo.
L'interruttore C accende/spegne la
lampada B.
L'interruttore D accende/spegne la
lampada E. Temporizzazione luci plafoniera
Su alcune versioni, per rendere più
agevole l'ingresso/uscita dalla vettura,
in particolare di notte o in luoghi poco
illuminati, sono a disposizione due
logiche di temporizzazione:
Temporizzazione in ingresso vettura
Temporizzazione in uscita vettura.
TERGICRISTALLO /
TERGILUNOTTO
Il funzionamento è consentito solo con
dispositivo di avviamento in posizione
MAR.
TERGICRISTALLO/
LAVACRISTALLO
Funzionamento
7) 8)
20)
La ghiera A fig. 33 può assumere le
seguenti posizioni:
tergicristallo fermo.
intermittenza fissa (lenta)
intermittenza legata alla velocità
LO funzionamento continuo lento
HI funzionamento continuo veloce
funzione MIST
32F1B0041C
33F1B0635C
32
CONOSCENZA DELLA VETTURA
23-10-2017 5:51 Pagina 32
Page 35 of 292

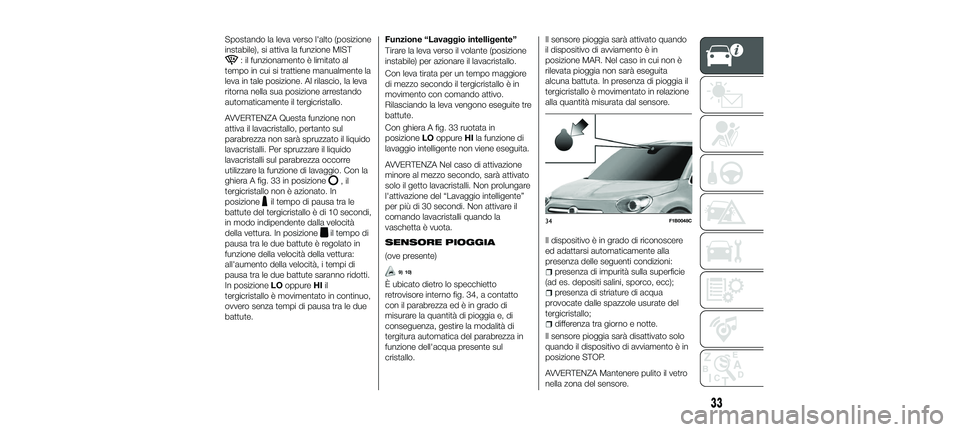

Spostando la leva verso l'alto (posizione
instabile), si attiva la funzione MIST
: il funzionamento è limitato al
tempo in cui si trattiene manualmente la
leva in tale posizione. Al rilascio, la leva
ritorna nella sua posizione arrestando
automaticamente il tergicristallo.
AVVERTENZA Questa funzione non
attiva il lavacristallo, pertanto sul
parabrezza non sarà spruzzato il liquido
lavacristalli. Per spruzzare il liquido
lavacristalli sul parabrezza occorre
utilizzare la funzione di lavaggio. Con la
ghiera A fig. 33 in posizione
, il
tergicristallo non è azionato. In
posizione
il tempo di pausa tra le
battute del tergicristallo è di 10 secondi,
in modo indipendente dalla velocità
della vettura. In posizione
il tempo di
pausa tra le due battute è regolato in
funzione della velocità della vettura:
all'aumento della velocità, i tempi di
pausa tra le due battute saranno ridotti.
In posizione LOoppure HIil
tergicristallo è movimentato in continuo,
ovvero senza tempi di pausa tra le due
battute.
Funzione “Lavaggio intelligente”
Tirare la leva verso il volante (posizione
instabile) per azionare il lavacristallo.
Con leva tirata per un tempo maggiore
di mezzo secondo il tergicristallo è in
movimento con comando attivo.
Rilasciando la leva vengono eseguite tre
battute.
Con ghiera A fig. 33 ruotata in
posizione LOoppure HIla funzione di
lavaggio intelligente non viene eseguita.
AVVERTENZA Nel caso di attivazione
minore al mezzo secondo, sarà attivato
solo il getto lavacristalli. Non prolungare
l'attivazione del “Lavaggio intelligente”
per più di 30 secondi. Non attivare il
comando lavacristalli quando la
vaschetta è vuota.
SENSORE PIOGGIA
(ove presente)
9) 10)
È ubicato dietro lo specchietto
retrovisore interno fig. 34, a contatto
con il parabrezza ed è in grado di
misurare la quantità di pioggia e, di
conseguenza, gestire la modalità di
tergitura automatica del parabrezza in
funzione dell'acqua presente sul
cristallo. Il sensore pioggia sarà attivato quando
il dispositivo di avviamento è in
posizione MAR. Nel caso in cui non è
rilevata pioggia non sarà eseguita
alcuna battuta. In presenza di pioggia il
tergicristallo è movimentato in relazione
alla quantità misurata dal sensore.
Il dispositivo è in grado di riconoscere
ed adattarsi automaticamente alla
presenza delle seguenti condizioni:
presenza di impurità sulla superficie
(ad es. depositi salini, sporco, ecc);
presenza di striature di acqua
provocate dalle spazzole usurate del
tergicristallo;
differenza tra giorno e notte.
Il sensore pioggia sarà disattivato solo
quando il dispositivo di avviamento è in
posizione STOP.
AVVERTENZA Mantenere pulito il vetro
nella zona del sensore.
34F1B0048C
33
23-10-2017 5:51 Pagina 33
Page 36 of 292

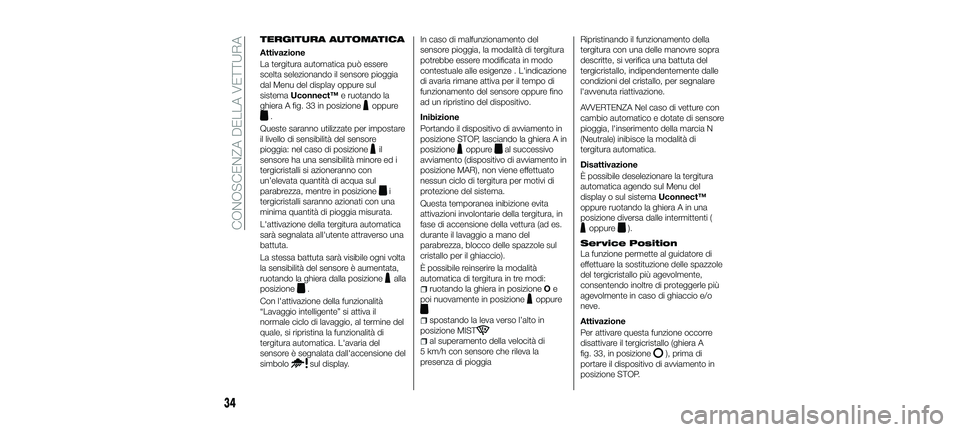

TERGITURA AUTOMATICA
Attivazione
La tergitura automatica può essere
scelta selezionando il sensore pioggia
dal Menu del display oppure sul
sistemaUconnect™ e ruotando la
ghiera A fig. 33 in posizione
oppure
.
Queste saranno utilizzate per impostare
il livello di sensibilità del sensore
pioggia: nel caso di posizione
il
sensore ha una sensibilità minore ed i
tergicristalli si azioneranno con
un’elevata quantità di acqua sul
parabrezza, mentre in posizione
i
tergicristalli saranno azionati con una
minima quantità di pioggia misurata.
L'attivazione della tergitura automatica
sarà segnalata all'utente attraverso una
battuta.
La stessa battuta sarà visibile ogni volta
la sensibilità del sensore è aumentata,
ruotando la ghiera dalla posizione
alla
posizione
.
Con l'attivazione della funzionalità
“Lavaggio intelligente” si attiva il
normale ciclo di lavaggio, al termine del
quale, si ripristina la funzionalità di
tergitura automatica. L'avaria del
sensore è segnalata dall'accensione del
simbolo
sul display. In caso di malfunzionamento del
sensore pioggia, la modalità di tergitura
potrebbe essere modificata in modo
contestuale alle esigenze . L'indicazione
di avaria rimane attiva per il tempo di
funzionamento del sensore oppure fino
ad un ripristino del dispositivo.
Inibizione
Portando il dispositivo di avviamento in
posizione STOP, lasciando la ghiera A in
posizione
oppureal successivo
avviamento (dispositivo di avviamento in
posizione MAR), non viene effettuato
nessun ciclo di tergitura per motivi di
protezione del sistema.
Questa temporanea inibizione evita
attivazioni involontarie della tergitura, in
fase di accensione della vettura (ad es.
durante il lavaggio a mano del
parabrezza, blocco delle spazzole sul
cristallo per il ghiaccio).
È possibile reinserire la modalità
automatica di tergitura in tre modi:
ruotando la ghiera in posizione Oe
poi nuovamente in posizione
oppure
spostando la leva verso l’alto in
posizione MIST
al superamento della velocità di
5 km/h con sensore che rileva la
presenza di pioggia Ripristinando il funzionamento della
tergitura con una delle manovre sopra
descritte, si verifica una battuta del
tergicristallo, indipendentemente dalle
condizioni del cristallo, per segnalare
l'avvenuta riattivazione.
AVVERTENZA Nel caso di vetture con
cambio automatico e dotate di sensore
pioggia, l'inserimento della marcia N
(Neutrale) inibisce la modalità di
tergitura automatica.
Disattivazione
È possibile deselezionare la tergitura
automatica agendo sul Menu del
display o sul sistema
Uconnect™
oppure ruotando la ghiera A in una
posizione diversa dalle intermittenti (
oppure).
Service Position
La funzione permette al guidatore di
effettuare la sostituzione delle spazzole
del tergicristallo più agevolmente,
consentendo inoltre di proteggerle più
agevolmente in caso di ghiaccio e/o
neve.
Attivazione
Per attivare questa funzione occorre
disattivare il tergicristallo (ghiera A
fig. 33, in posizione
), prima di
portare il dispositivo di avviamento in
posizione STOP.
34
CONOSCENZA DELLA VETTURA
23-10-2017 5:51 Pagina 34
Page 37 of 292

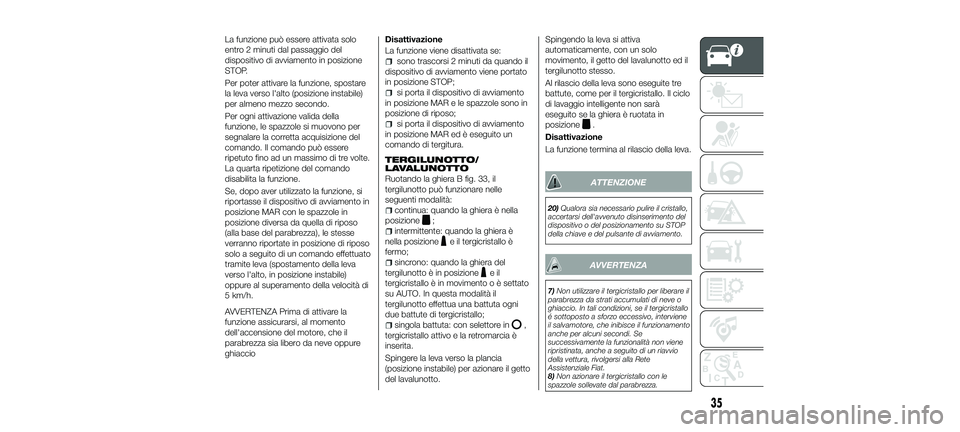

La funzione può essere attivata solo
entro 2 minuti dal passaggio del
dispositivo di avviamento in posizione
STOP.
Per poter attivare la funzione, spostare
la leva verso l'alto (posizione instabile)
per almeno mezzo secondo.
Per ogni attivazione valida della
funzione, le spazzole si muovono per
segnalare la corretta acquisizione del
comando. Il comando può essere
ripetuto fino ad un massimo di tre volte.
La quarta ripetizione del comando
disabilita la funzione.
Se, dopo aver utilizzato la funzione, si
riportasse il dispositivo di avviamento in
posizione MAR con le spazzole in
posizione diversa da quella di riposo
(alla base del parabrezza), le stesse
verranno riportate in posizione di riposo
solo a seguito di un comando effettuato
tramite leva (spostamento della leva
verso l'alto, in posizione instabile)
oppure al superamento della velocità di
5 km/h.
AVVERTENZA Prima di attivare la
funzione assicurarsi, al momento
dell'accensione del motore, che il
parabrezza sia libero da neve oppure
ghiaccio
Disattivazione
La funzione viene disattivata se:
sono trascorsi 2 minuti da quando il
dispositivo di avviamento viene portato
in posizione STOP;
si porta il dispositivo di avviamento
in posizione MAR e le spazzole sono in
posizione di riposo;
si porta il dispositivo di avviamento
in posizione MAR ed è eseguito un
comando di tergitura.
TERGILUNOTTO/
LAVALUNOTTO
Ruotando la ghiera B fig. 33, il
tergilunotto può funzionare nelle
seguenti modalità:
continua: quando la ghiera è nella
posizione
;
intermittente: quando la ghiera è
nella posizione
e il tergicristallo è
fermo;
sincrono: quando la ghiera del
tergilunotto è in posizione
e il
tergicristallo è in movimento o è settato
su AUTO. In questa modalità il
tergilunotto effettua una battuta ogni
due battute di tergicristallo;
singola battuta: con selettore in,
tergicristallo attivo e la retromarcia è
inserita.
Spingere la leva verso la plancia
(posizione instabile) per azionare il getto
del lavalunotto. Spingendo la leva si attiva
automaticamente, con un solo
movimento, il getto del lavalunotto ed il
tergilunotto stesso.
Al rilascio della leva sono eseguite tre
battute, come per il tergicristallo. Il ciclo
di lavaggio intelligente non sarà
eseguito se la ghiera è ruotata in
posizione
.
Disattivazione
La funzione termina al rilascio della leva.
ATTENZIONE
20) Qualora sia necessario pulire il cristallo,
accertarsi dell'avvenuto disinserimento del
dispositivo o del posizionamento su STOP
della chiave e del pulsante di avviamento.
AVVERTENZA
7) Non utilizzare il tergicristallo per liberare il
parabrezza da strati accumulati di neve o
ghiaccio. In tali condizioni, se il tergicristallo
é sottoposto a sforzo eccessivo, interviene
il salvamotore, che inibisce il funzionamento
anche per alcuni secondi. Se
successivamente la funzionalità non viene
ripristinata, anche a seguito di un riavvio
della vettura, rivolgersi alla Rete
Assistenziale Fiat.
8) Non azionare il tergicristallo con le
spazzole sollevate dal parabrezza.
35
23-10-2017 5:51 Pagina 35
Page 38 of 292

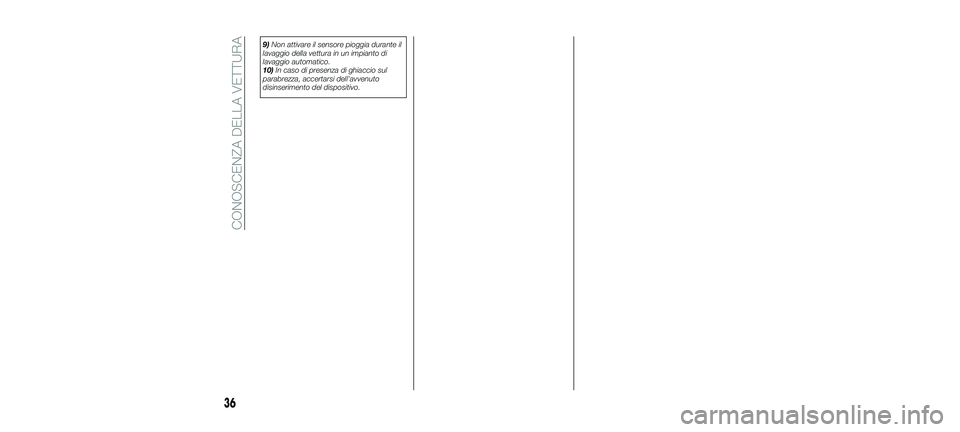

9)Non attivare il sensore pioggia durante il
lavaggio della vettura in un impianto di
lavaggio automatico.
10) In caso di presenza di ghiaccio sul
parabrezza, accertarsi dell'avvenuto
disinserimento del dispositivo.
36
CONOSCENZA DELLA VETTURA
23-10-2017 5:51 Pagina 36
Page 39 of 292

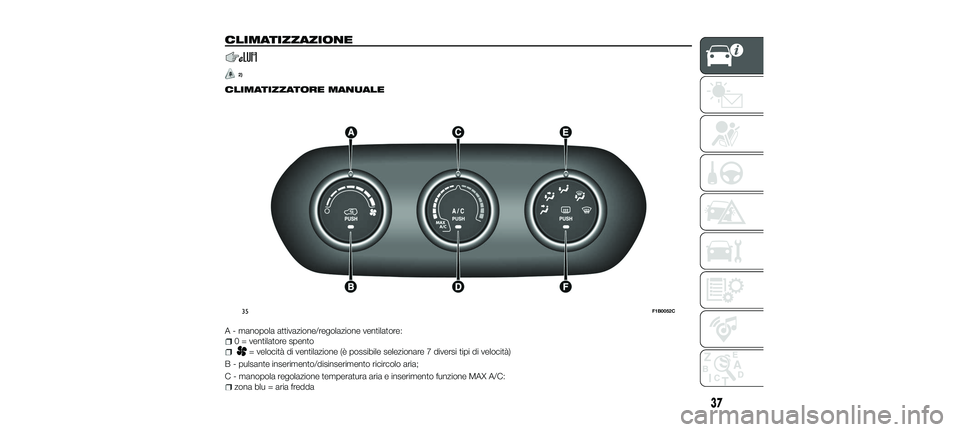

CLIMATIZZAZIONE
2)
CLIMATIZZATORE MANUALE
A - manopola attivazione/regolazione ventilatore:
0 = ventilatore spento
= velocità di ventilazione (è possibile selezionare 7 diversi tipi di velocità)
B - pulsante inserimento/disinserimento ricircolo aria;
C - manopola regolazione temperatura aria e inserimento funzione MAX A/C:
zona blu = aria fredda
35F1B0052C
37
23-10-2017 5:51 Pagina 37
Page 40 of 292

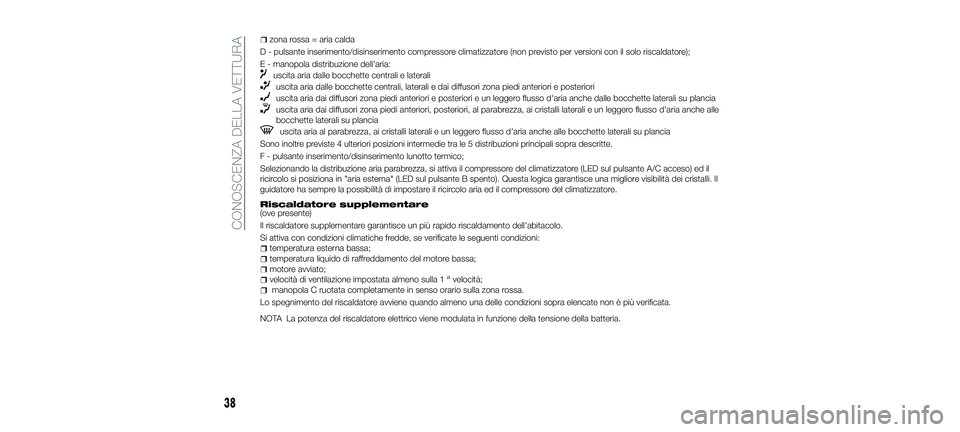

zona rossa = aria calda
D - pulsante inserimento/disinserimento compressore climatizzatore (non previsto per versioni con il solo riscaldatore);
E - manopola distribuzione dell'aria:
uscita aria dalle bocchette centrali e laterali
uscita aria dalle bocchette centrali, laterali e dai diffusori zona piedi anteriori e posteriori
uscita aria dai diffusori zona piedi anteriori e posteriori e un leggero flusso d'aria anche dalle bocchette laterali su plancia
uscita aria dai diffusori zona piedi anteriori, posteriori, al parabrezza, ai cristalli laterali e un leggero flusso d'aria anche alle
bocchette laterali su plancia
uscita aria al parabrezza, ai cristalli laterali e un leggero flusso d'aria anche alle bocchette laterali su plancia
Sono inoltre previste 4 ulteriori posizioni intermedie tra le 5 distribuzioni principali sopra descritte.
F - pulsante inserimento/disinserimento lunotto termico;
Selezionando la distribuzione aria parabrezza, si attiva il compressore del climatizzatore (LED sul pulsante A/C acceso) ed il
ricircolo si posiziona in "aria esterna" (LED sul pulsante B spento). Questa logica garantisce una migliore visibilità dei cristalli. Il
guidatore ha sempre la possibilità di impostare il ricircolo aria ed il compressore del climatizzatore.
Riscaldatore supplementare(ove presente)
Il riscaldatore supplementare garantisce un più rapido riscaldamento dell'abitacolo.
Si attiva con condizioni climatiche fredde, se verificate le seguenti condizioni:
temperatura esterna bassa;
temperatura liquido di raffreddamento del motore bassa;
motore avviato;
velocità di ventilazione impostata almeno sulla 1avelocità;
manopola C ruotata completamente in senso orario sulla zona rossa.
Lo spegnimento del riscaldatore avviene quando almeno una delle condizioni sopra elencate non è più verificata.
NOTA La potenza del riscaldatore elettrico viene modulata in funzione della tensione della batteria.
38
CONOSCENZA DELLA VETTURA
23-10-2017 5:51 Pagina 38
