SímboloO que significa

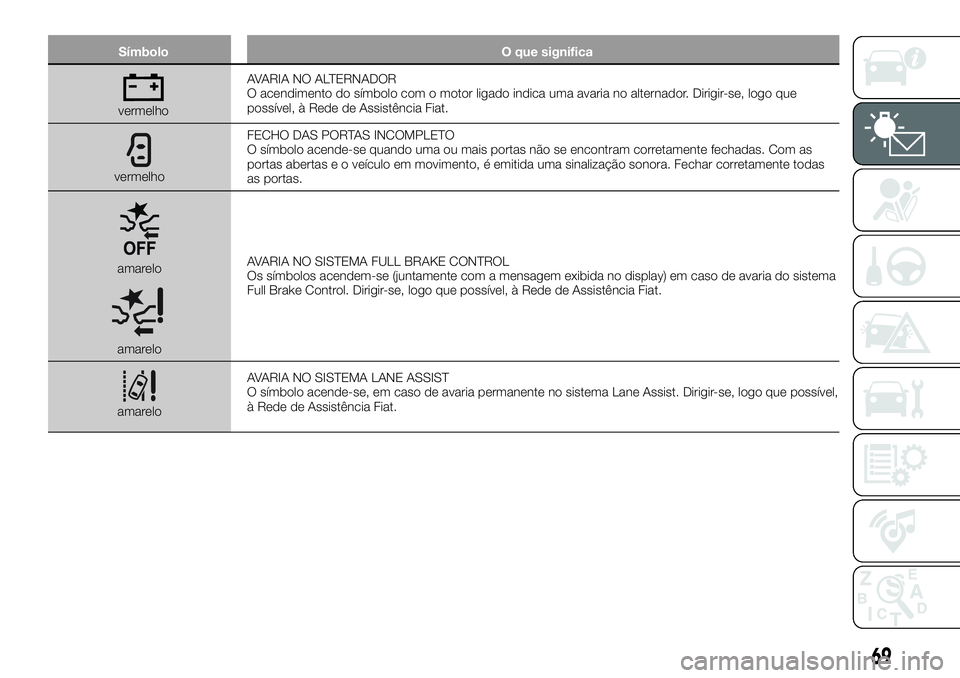

vermelhoAVARIA NO ALTERNADOR
O acendimento do símbolo com o motor ligado indica uma avaria no alternador. Dirigir-se, logo que
possível, à Rede de Assistência Fiat.
vermelho FECHO DAS PORTAS INCOMPLETO
O símbolo acende-se quando uma ou mais portas não se encontram corretamente fechadas. Com as
portas abertas e o veículo em movimento, é emitida uma sinalização sonora. Fechar corretamente todas
as portas.
amarelo
amareloAVARIA NO SISTEMA FULL BRAKE CONTROL
Os símbolos acendem-se (juntamente com a mensagem exibida no display) em caso de avaria do sistema
Full Brake Control. Dirigir-se, logo que possível, à Rede de Assistência Fiat.
amarelo
AVARIA NO SISTEMA LANE ASSIST
O símbolo acende-se, em caso de avaria permanente no sistema Lane Assist. Dirigir-se, logo que possível,
à Rede de Assistência Fiat.
69

SímboloO que significa

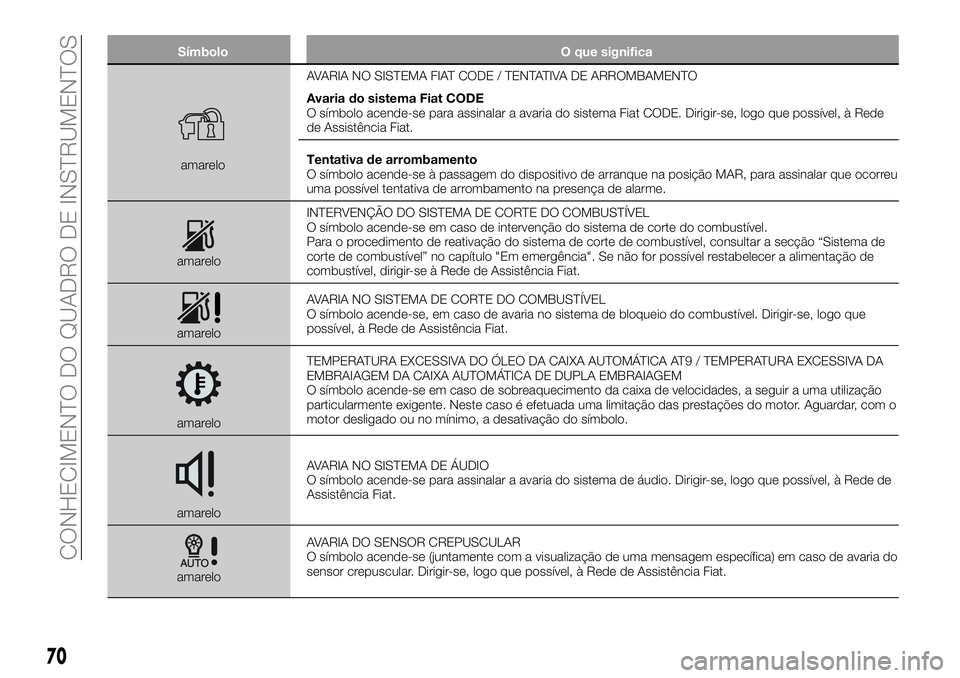

amareloAVARIA NO SISTEMA FIAT CODE / TENTATIVA DE ARROMBAMENTO
Avaria do sistema Fiat CODE
O símbolo acende-se para assinalar a avaria do sistema Fiat CODE. Dirigir-se, logo que possível, à Rede
de Assistência Fiat.
Tentativa de arrombamento
O símbolo acende-se à passagem do dispositivo de arranque na posição MAR, para assinalar que ocorreu
uma possível tentativa de arrombamento na presença de alarme.
amarelo
INTERVENÇÃO DO SISTEMA DE CORTE DO COMBUSTÍVEL
O símbolo acende-se em caso de intervenção do sistema de corte do combustível.
Para o procedimento de reativação do sistema de corte de combustível, consultar a secção “Sistema de
corte de combustível” no capítulo "Em emergência". Se não for possível restabelecer a alimentação de
combustível, dirigir-se à Rede de Assistência Fiat.
amarelo
AVARIA NO SISTEMA DE CORTE DO COMBUSTÍVEL
O símbolo acende-se, em caso de avaria no sistema de bloqueio do combustível. Dirigir-se, logo que
possível, à Rede de Assistência Fiat.
amareloTEMPERATURA EXCESSIVA DO ÓLEO DA CAIXA AUTOMÁTICA AT9 / TEMPERATURA EXCESSIVA DA
EMBRAIAGEM DA CAIXA AUTOMÁTICA DE DUPLA EMBRAIAGEM
O símbolo acende-se em caso de sobreaquecimento da caixa de velocidades, a seguir a uma utilização
particularmente exigente. Neste caso é efetuada uma limitação das prestações do motor. Aguardar, com o
motor desligado ou no mínimo, a desativação do símbolo.
amarelo
AVARIA NO SISTEMA DE ÁUDIO
O símbolo acende-se para assinalar a avaria do sistema de áudio. Dirigir-se, logo que possível, à Rede de
Assistência Fiat.
amarelo
AVARIA DO SENSOR CREPUSCULAR
O símbolo acende-se (juntamente com a visualização de uma mensagem específica) em caso de avaria do
sensor crepuscular. Dirigir-se, logo que possível, à Rede de Assistência Fiat.
70
CONHECIMENTO DO QUADRO DE INSTRUMENTOS

SímboloO que significa

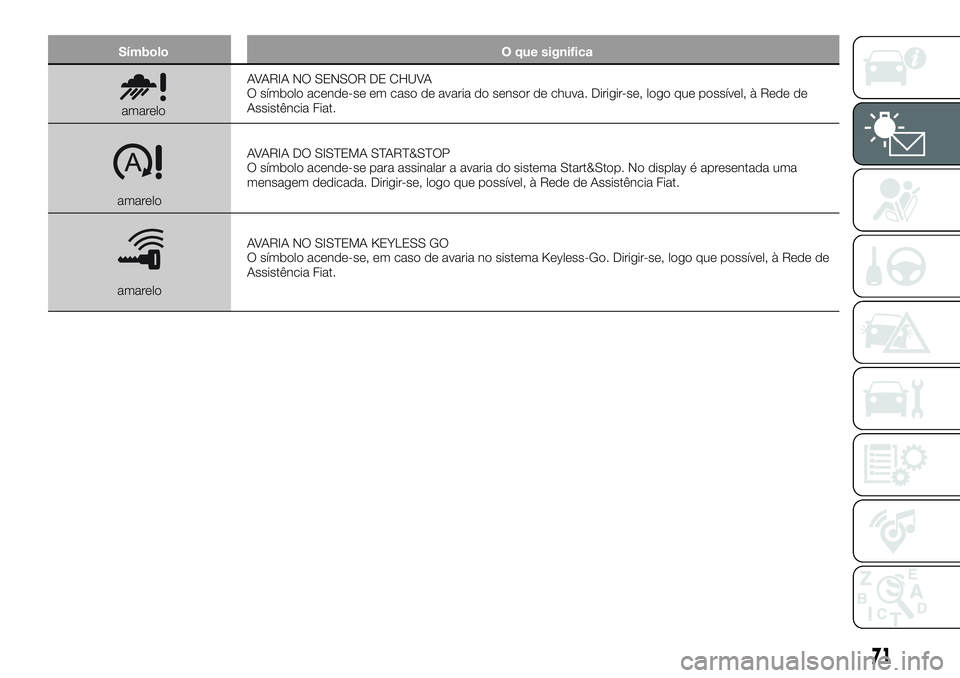

amareloAVARIA NO SENSOR DE CHUVA
O símbolo acende-se em caso de avaria do sensor de chuva. Dirigir-se, logo que possível, à Rede de
Assistência Fiat.
amarelo AVARIA DO SISTEMA START&STOP
O símbolo acende-se para assinalar a avaria do sistema Start&Stop. No display é apresentada uma
mensagem dedicada. Dirigir-se, logo que possível, à Rede de Assistência Fiat.
amareloAVARIA NO SISTEMA KEYLESS GO
O símbolo acende-se, em caso de avaria no sistema Keyless-Go. Dirigir-se, logo que possível, à Rede de
Assistência Fiat.
71

SímboloO que significa

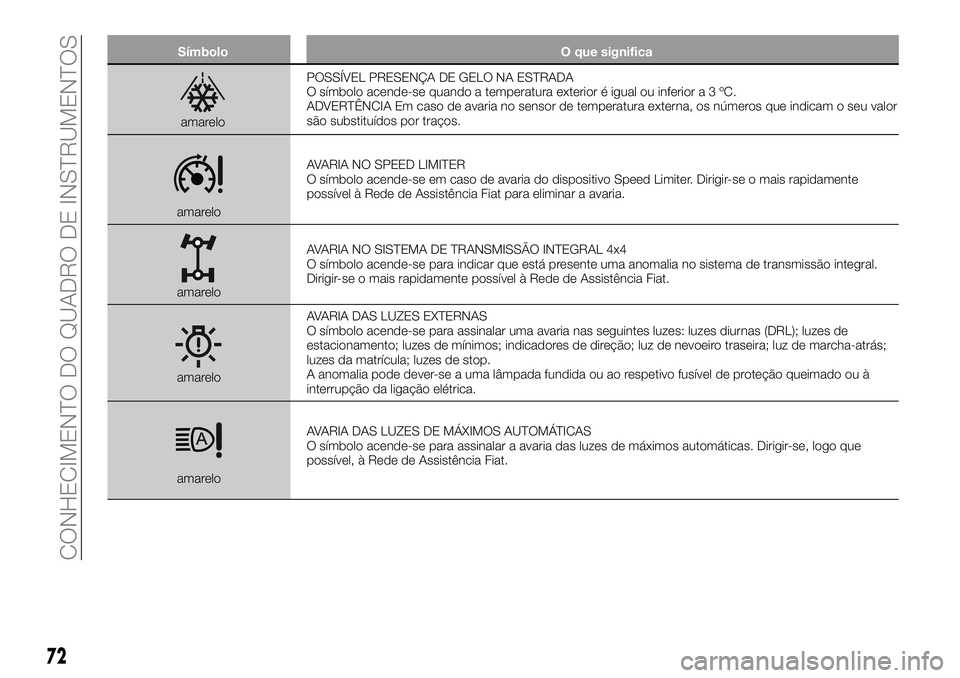

amareloPOSSÍVEL PRESENÇA DE GELO NA ESTRADA
O símbolo acende-se quando a temperatura exterior é igual ou inferiora3ºC.
ADVERTÊNCIA Em caso de avaria no sensor de temperatura externa, os números que indicam o seu valor
são substituídos por traços.
amarelo AVARIA NO SPEED LIMITER
O símbolo acende-se em caso de avaria do dispositivo Speed Limiter. Dirigir-se o mais rapidamente
possível à Rede de Assistência Fiat para eliminar a avaria.
amarelo
AVARIA NO SISTEMA DE TRANSMISSÃO INTEGRAL 4x4
O símbolo acende-se para indicar que está presente uma anomalia no sistema de transmissão integral.
Dirigir-se o mais rapidamente possível à Rede de Assistência Fiat.
amareloAVARIA DAS LUZES EXTERNAS
O símbolo acende-se para assinalar uma avaria nas seguintes luzes: luzes diurnas (DRL); luzes de
estacionamento; luzes de mínimos; indicadores de direção; luz de nevoeiro traseira; luz de marcha-atrás;
luzes da matrícula; luzes de stop.
A anomalia pode dever-se a uma lâmpada fundida ou ao respetivo fusível de proteção queimado ou à
interrupção da ligação elétrica.
amarelo
AVARIA DAS LUZES DE MÁXIMOS AUTOMÁTICAS
O símbolo acende-se para assinalar a avaria das luzes de máximos automáticas. Dirigir-se, logo que
possível, à Rede de Assistência Fiat.
72
CONHECIMENTO DO QUADRO DE INSTRUMENTOS

SímboloO que significa

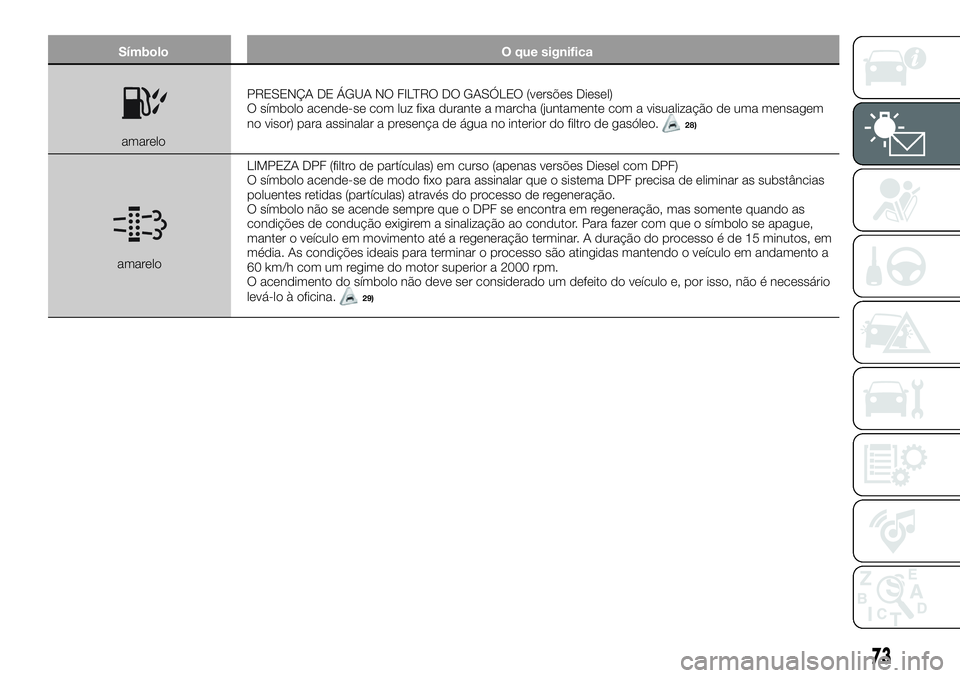

amareloPRESENÇA DE ÁGUA NO FILTRO DO GASÓLEO (versões Diesel)
O símbolo acende-se com luz fixa durante a marcha (juntamente com a visualização de uma mensagem
no visor) para assinalar a presença de água no interior do filtro de gasóleo.
28)
amarelo LIMPEZA DPF (filtro de partículas) em curso (apenas versões Diesel com DPF)
O símbolo acende-se de modo fixo para assinalar que o sistema DPF precisa de eliminar as substâncias
poluentes retidas (partículas) através do processo de regeneração.
O símbolo não se acende sempre que o DPF se encontra em regeneração, mas somente quando as
condições de condução exigirem a sinalização ao condutor. Para fazer com que o símbolo se apague,
manter o veículo em movimento até a regeneração terminar. A duração do processo é de 15 minutos, em
média. As condições ideais para terminar o processo são atingidas mantendo o veículo em andamento a
60 km/h com um regime do motor superior a 2000 rpm.
O acendimento do símbolo não deve ser considerado um defeito do veículo e, por isso, não é necessário
levá-lo à oficina.
29)
73

SímboloO que significa

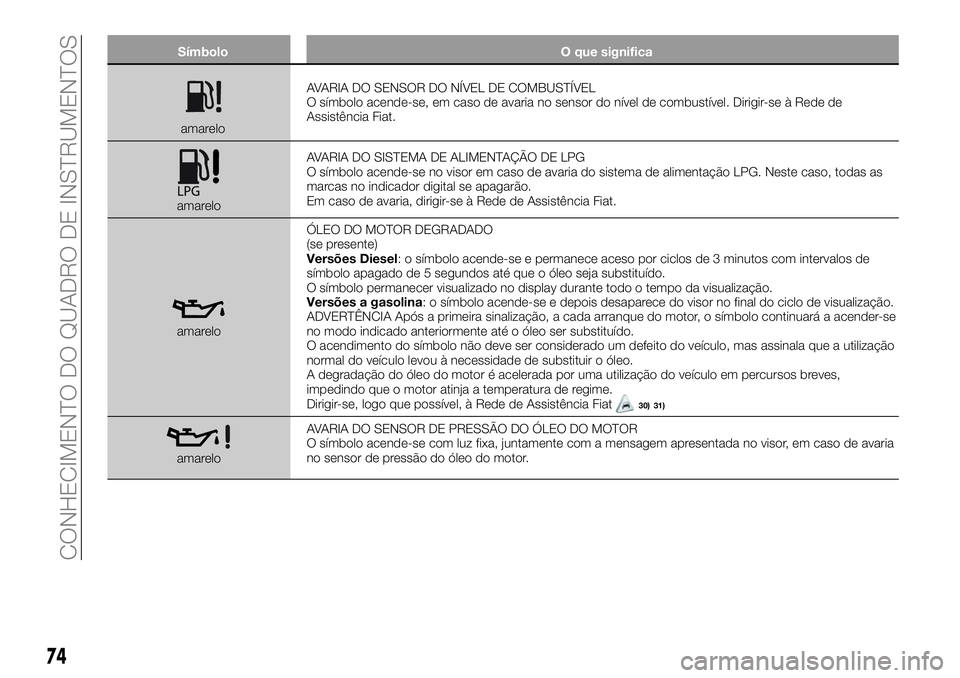

amareloAVARIA DO SENSOR DO NÍVEL DE COMBUSTÍVEL
O símbolo acende-se, em caso de avaria no sensor do nível de combustível. Dirigir-se à Rede de
Assistência Fiat.
amarelo AVARIA DO SISTEMA DE ALIMENTAÇÃO DE LPG
O símbolo acende-se no visor em caso de avaria do sistema de alimentação LPG. Neste caso, todas as
marcas no indicador digital se apagarão.
Em caso de avaria, dirigir-se à Rede de Assistência Fiat.
amareloÓLEO DO MOTOR DEGRADADO
(se presente)
Versões Diesel: o símbolo acende-se e permanece aceso por ciclos de 3 minutos com intervalos de
símbolo apagado de 5 segundos até que o óleo seja substituído.
O símbolo permanecer visualizado no display durante todo o tempo da visualização.
Versões a gasolina: o símbolo acende-se e depois desaparece do visor no final do ciclo de visualização.
ADVERTÊNCIA Após a primeira sinalização, a cada arranque do motor, o símbolo continuará a acender-se
no modo indicado anteriormente até o óleo ser substituído.
O acendimento do símbolo não deve ser considerado um defeito do veículo, mas assinala que a utilização
normal do veículo levou à necessidade de substituir o óleo.
A degradação do óleo do motor é acelerada por uma utilização do veículo em percursos breves,
impedindo que o motor atinja a temperatura de regime.
Dirigir-se, logo que possível, à Rede de Assistência Fiat
30) 31)
amarelo
AVARIA DO SENSOR DE PRESSÃO DO ÓLEO DO MOTOR
O símbolo acende-se com luz fixa, juntamente com a mensagem apresentada no visor, em caso de avaria
no sensor de pressão do óleo do motor.
74
CONHECIMENTO DO QUADRO DE INSTRUMENTOS

SímboloO que significa
amareloAVARIA ADAPTIVE CRUISE CONTROL (ACC)
(se presente)
O símbolo acende-se (juntamente com a apresentação de uma mensagem no display) para assinalar a
avaria do sistema Adaptive Cruise Control (ACC). Dirigir-se à Rede de Assistência Fiat.
amarelo MANUTENÇÃO PROGRAMADA (SERVICE)
O “Plano de Manutenção Programada” prevê a manutenção do veículo em intervalos preestabelecidos
(consultar o capítulo “Manutenção e cuidados”). Quando a manutenção programada (”revisão”) está perto
do prazo previsto, deslocando o dispositivo de arranque para a posição MAR, no visor acender-se-á o
símbolo, seguido do número de quilómetros/milhas ou dias (se previsto) que faltam para a manutenção do
veículo.
Esta visualização aparece automaticamente, com o dispositivo de arranque na posição MAR, quando, no
momento da manutenção, faltam 2000 km ou, onde previsto, 30 diaseérepr
oposta a cada passagem do
dispositivo de arranque na posição MAR. A apresentação será em km ou milhas de acordo com a unidade
de medida definida.
Dirigir-se à Rede de Assistência Fiat que procederá, para além das operações de manutenção previstas no
“Plano de manutenção prevista” à reposição a zero da referida apresentação (reset).
branco O acendimento deste símbolo indica que se deve carregar no pedal da embraiagem para permitir o
arranque.
brancoO acendimento deste símbolo sugere que se deve engatar uma relação superior da caixa (aumento de
velocidade).
brancoO acendimento deste símbolo sugere que se deve engatar uma relação inferior da caixa (redução de
velocidade).
75

SímboloO que significa

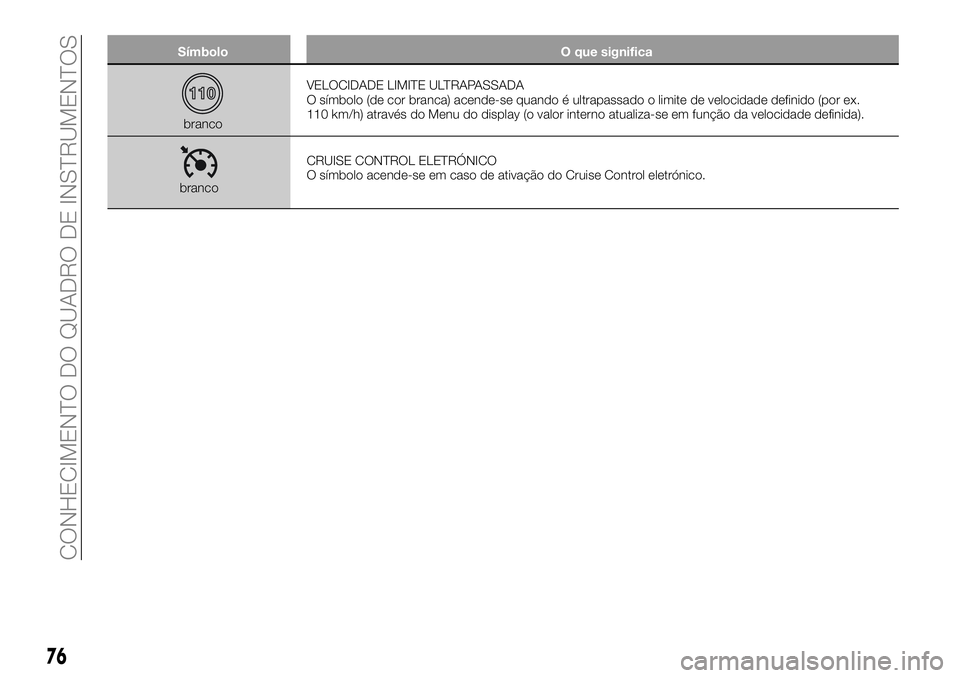

brancoVELOCIDADE LIMITE ULTRAPASSADA
O símbolo (de cor branca) acende-se quando é ultrapassado o limite de velocidade definido (por ex.
110 km/h) através do Menu do display (o valor interno atualiza-se em função da velocidade definida).
branco
CRUISE CONTROL ELETRÓNICO
O símbolo acende-se em caso de ativação do Cruise Control eletrónico.
76
CONHECIMENTO DO QUADRO DE INSTRUMENTOS

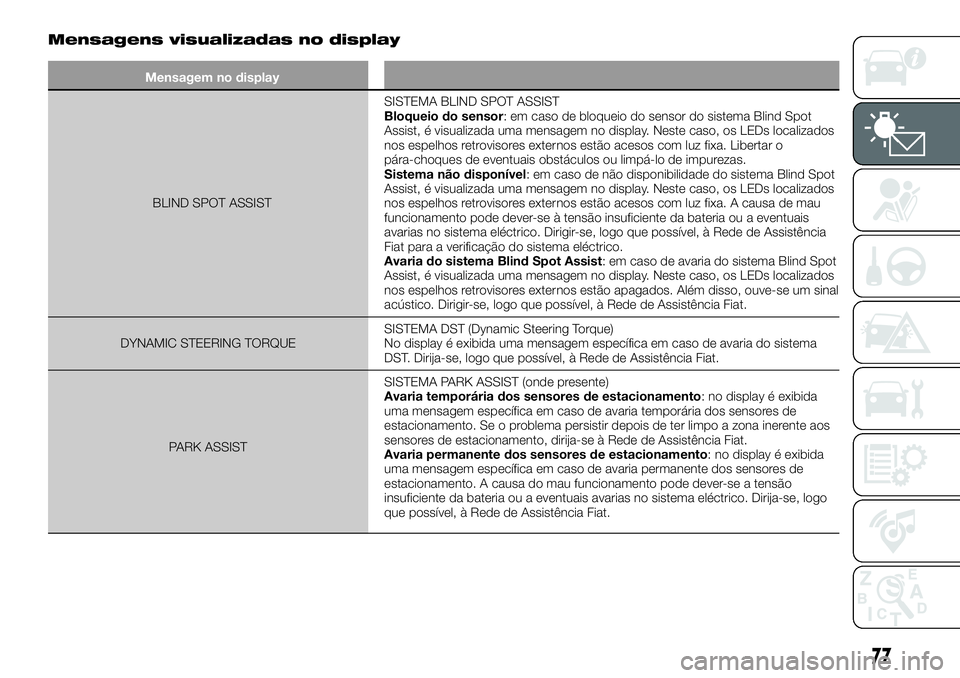

Mensagens visualizadas no display
Mensagem no displayBLIND SPOT ASSIST SISTEMA
BLIND SPOT ASSIST
Bloqueio do sensor: em caso de bloqueio do sensor do sistema Blind Spot
Assist, é visualizada uma mensagem no display. Neste caso, os LEDs localizados
nos espelhos retrovisores externos estão acesos com luz fixa. Libertar o
pára-choques de eventuais obstáculos ou limpá-lo de impurezas.
Sistema não disponível: em caso de não disponibilidade do sistema Blind Spot
Assist, é visualizada uma mensagem no display. Neste caso, os LEDs localizados
nos espelhos retrovisores externos estão acesos com luz fixa. A causa de mau
funcionamento pode dever-se à tensão insuficiente da bateria ou a eventuais
avarias no sistema eléctrico. Dirigir-se, logo que possível, à Rede de Assistência
Fiat para a verificação do sistema eléctrico.
Avaria do sistema Blind Spot Assist: em caso de avaria do sistema Blind Spot
Assist, é visualizada uma mensagem no display. Neste caso, os LEDs localizados
nos espelhos retrovisores externos estão apagados. Além disso, ouve-se um sinal
acústico. Dirigir-se, logo que possível, à Rede de Assistência Fiat.
DYNAMIC STEERING TORQUE SISTEMA DST (Dynamic Steering Torque)
No display é exibida uma mensagem específica em caso de avaria do sistema
DST. Dirija-se, logo que possível, à Rede de Assistência Fiat.
PARK ASSIST SISTEMA PARK ASSIST (onde presente)
Avaria temporária dos sensores de estacionamento: no display é exibida
uma mensagem específica em caso de avaria temporária dos sensores de
estacionamento. Se o problema persistir depois de ter limpo a zona inerente aos
sensores de estacionamento, dirija-se à Rede de Assistência Fiat.
Avaria permanente dos sensores de estacionamento: no display é exibida
uma mensagem específica em caso de avaria permanente dos sensores de
estacionamento. A causa do mau funcionamento pode dever-se a tensão
insuficiente da bateria ou a eventuais avarias no sistema eléctrico. Dirija-se, logo
que possível, à Rede de Assistência Fiat.
77

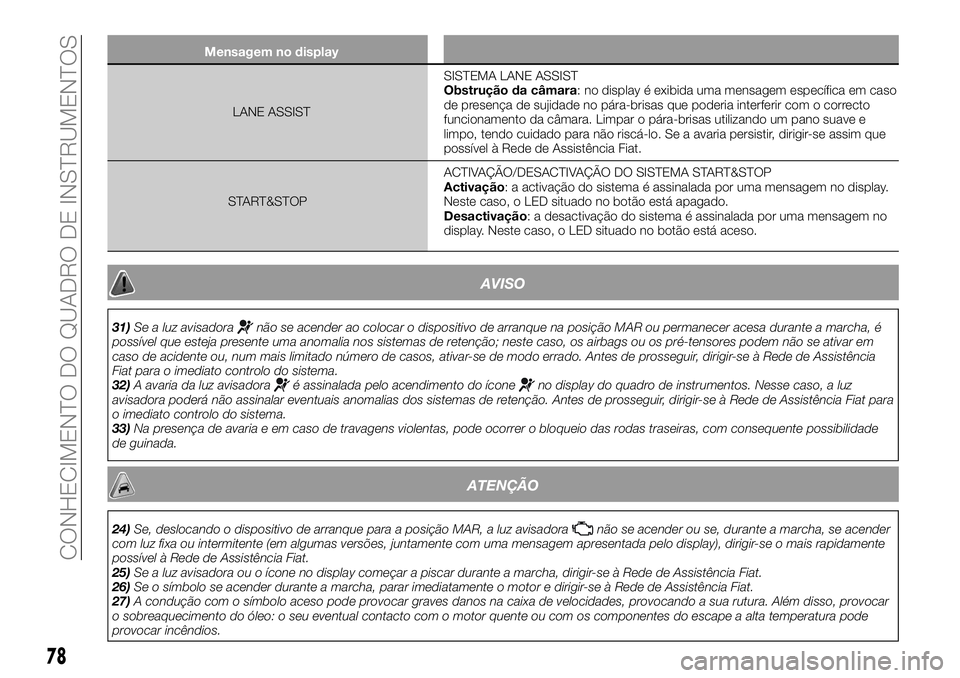

Mensagem no displayLANE ASSIST SISTEMA
LANE ASSIST
Obstrução da câmara: no display é exibida uma mensagem específica em caso
de presença de sujidade no pára-brisas que poderia interferir com o correcto
funcionamento da câmara. Limpar o pára-brisas utilizando um pano suave e
limpo, tendo cuidado para não riscá-lo. Se a avaria persistir, dirigir-se assim que
possível à Rede de Assistência Fiat.
START&STOP ACTIVAÇÃO/DESACTIVAÇÃO DO SISTEMA START&STOP
Activação: a activação do sistema é assinalada por uma mensagem no display.
Neste caso, o LED situado no botão está apagado.
Desactivação: a desactivação do sistema é assinalada por uma mensagem no
display. Neste caso, o LED situado no botão está aceso.
AVISO
31)
Se a luz avisadoranão se acender ao colocar o dispositivo de arranque na posição MAR ou permanecer acesa durante a marcha, é
possível que esteja presente uma anomalia nos sistemas de retenção; neste caso, os airbags ou os pré-tensores podem não se ativar em
caso de acidente ou, num mais limitado número de casos, ativar-se de modo errado. Antes de prosseguir, dirigir-se à Rede de Assistência
Fiat para o imediato controlo do sistema.
32) A avaria da luz avisadora
é assinalada pelo acendimento do íconeno display do quadro de instrumentos. Nesse caso, a luz
avisadora poderá não assinalar eventuais anomalias dos sistemas de retenção. Antes de prosseguir, dirigir-se à Rede de Assistência Fiat para
o imediato controlo do sistema.
33) Na presença de avaria e em caso de travagens violentas, pode ocorrer o bloqueio das rodas traseiras, com consequente possibilidade
de guinada.
ATENÇÃO
24) Se, deslocando o dispositivo de arranque para a posição MAR, a luz avisadoranão se acender ou se, durante a marcha, se acender
com luz fixa ou intermitente (em algumas versões, juntamente com uma mensagem apresentada pelo display), dirigir-se o mais rapidamente
possível à Rede de Assistência Fiat.
25) Se a luz avisadora ou o ícone no display começar a piscar durante a marcha, dirigir-se à Rede de Assistência Fiat.
26) Se o símbolo se acender durante a marcha, parar imediatamente o motor e dirigir-se à Rede de Assistência Fiat.
27) A condução com o símbolo aceso pode provocar graves danos na caixa de velocidades, provocando a sua rutura. Além disso, provocar
o sobreaquecimento do óleo: o seu eventual contacto com o motor quente ou com os componentes do escape a alta temperatura pode
provocar incêndios.
78
CONHECIMENTO DO QUADRO DE INSTRUMENTOS
