FIAT 500X 2019 Brugs- og vedligeholdelsesvejledning (in Danish)

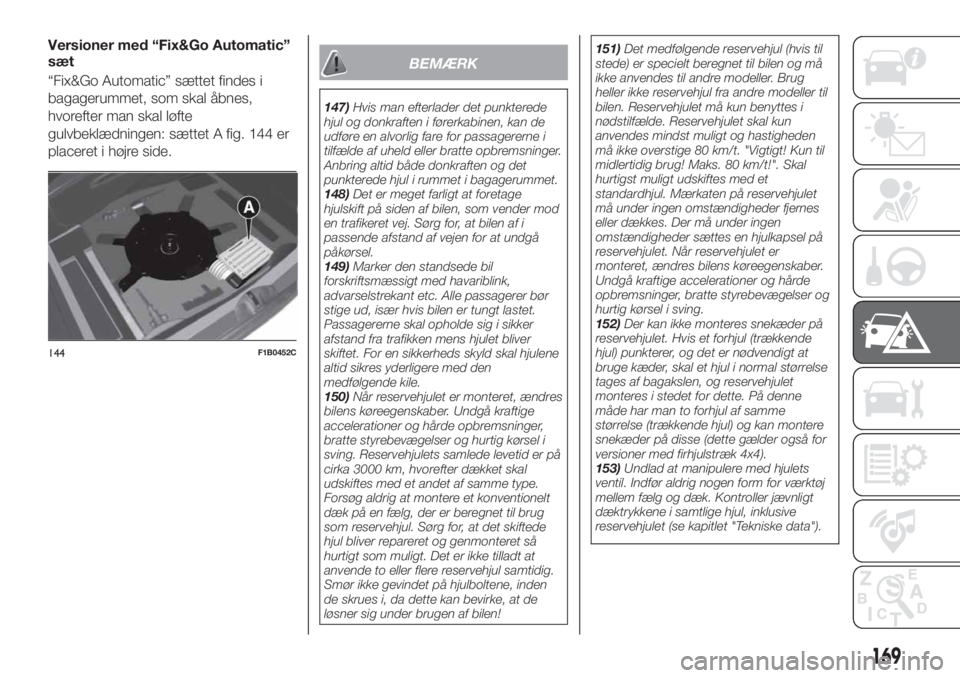

Versioner med “Fix&Go Automatic”
sæt
“Fix&Go Automatic” sættet findes i
bagagerummet, som skal åbnes,
hvorefter man skal løfte
gulvbeklædningen: sættet A fig. 144 er
placeret i højre side.
BEMÆRK
147)Hvis man efterlader det punkterede
hjul og donkraften i førerkabinen, kan de
udføre en alvorlig fare for passagererne i
tilfælde af uheld eller bratte opbremsninger.
Anbring altid både donkraften og det
punkterede hjul i rummet i bagagerummet.
148)Det er meget farligt at foretage
hjulskift på siden af bilen, som vender mod
en trafikeret vej. Sørg for, at bilen af i
passende afstand af vejen for at undgå
påkørsel.
149)Marker den standsede bil
forskriftsmæssigt med havariblink,
advarselstrekant etc. Alle passagerer bør
stige ud, især hvis bilen er tungt lastet.
Passagererne skal opholde sig i sikker
afstand fra trafikken mens hjulet bliver
skiftet. For en sikkerheds skyld skal hjulene
altid sikres yderligere med den
medfølgende kile.
150)Når reservehjulet er monteret, ændres
bilens køreegenskaber. Undgå kraftige
accelerationer og hårde opbremsninger,
bratte styrebevægelser og hurtig kørsel i
sving. Reservehjulets samlede levetid er på
cirka 3000 km, hvorefter dækket skal
udskiftes med et andet af samme type.
Forsøg aldrig at montere et konventionelt
dæk på en fælg, der er beregnet til brug
som reservehjul. Sørg for, at det skiftede
hjul bliver repareret og genmonteret så
hurtigt som muligt. Det er ikke tilladt at
anvende to eller flere reservehjul samtidig.
Smør ikke gevindet på hjulboltene, inden
de skrues i, da dette kan bevirke, at de
løsner sig under brugen af bilen!151)Det medfølgende reservehjul (hvis til
stede) er specielt beregnet til bilen og må
ikke anvendes til andre modeller. Brug
heller ikke reservehjul fra andre modeller til
bilen. Reservehjulet må kun benyttes i
nødstilfælde. Reservehjulet skal kun
anvendes mindst muligt og hastigheden
må ikke overstige 80 km/t. "Vigtigt! Kun til
midlertidig brug! Maks. 80 km/t!". Skal
hurtigst muligt udskiftes med et
standardhjul. Mærkaten på reservehjulet
må under ingen omstændigheder fjernes
eller dækkes. Der må under ingen
omstændigheder sættes en hjulkapsel på
reservehjulet. Når reservehjulet er
monteret, ændres bilens køreegenskaber.
Undgå kraftige accelerationer og hårde
opbremsninger, bratte styrebevægelser og
hurtig kørsel i sving.
152)Der kan ikke monteres snekæder på
reservehjulet. Hvis et forhjul (trækkende
hjul) punkterer, og det er nødvendigt at
bruge kæder, skal et hjul i normal størrelse
tages af bagakslen, og reservehjulet
monteres i stedet for dette. På denne
måde har man to forhjul af samme
størrelse (trækkende hjul) og kan montere
snekæder på disse (dette gælder også for
versioner med firhjulstræk 4x4).
153)Undlad at manipulere med hjulets
ventil. Indfør aldrig nogen form for værktøj
mellem fælg og dæk. Kontroller jævnligt
dæktrykkene i samtlige hjul, inklusive
reservehjulet (se kapitlet "Tekniske data").
144F1B0452C
169

154)Donkraften er et værktøj, som
udelukkende er konstrueret og designet til
udskiftning af en hjul i tilfælde af punktering
eller skade på hjulet, som sidder på
køretøjet eller på køretøjer af samme
model. Den må ikke benyttes til andre
formål, f.eks. løft af andre bilmodeller eller
genstande. Donkraften må under ingen
omstændigheder anvendes ved arbejde
eller reparationer under køretøjet eller ved
udskiftning af sommer-/vinterdæk. Det
anbefales at henvende sig til Fiats
servicenet. Gå aldrig under en løftet bil.
Placer kun donkraften på de anviste steder.
Anvend ikke donkraften til større
belastninger end angivet på den
påklæbede mærkat. Man må under ingen
omstændigheder starte bilen, når den er
løftet. Hvis bilen løftes mere end
nødvendigt, kan den gøres mere ustabil og
risikere at falde ned. Løft derfor kun bilen
så højt som nødvendigt for at give adgang
til reservehjulet.
155)Sørg for, at der er tilstrækkelig plads til
hånden, når du drejer, så du ikke skraber
hånden mod jorden. Undgå at berøre
donkraftens bevægelige dele ("skru uden
ende" og led), der ligeledes kan forårsage
kvæstelser. Vask hænderne grundigt, hvis

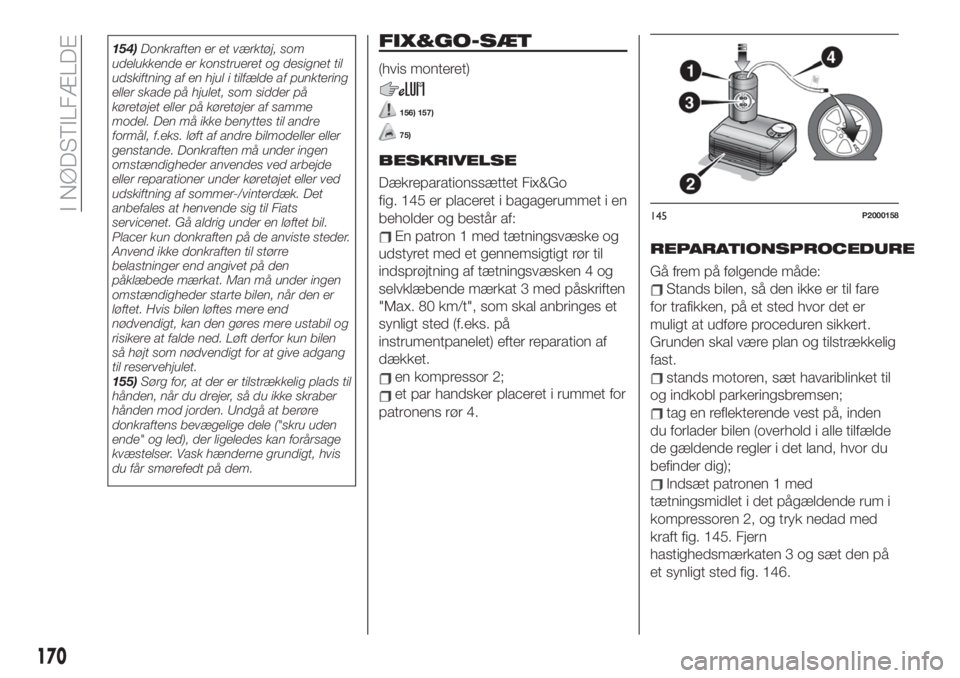

du får smørefedt på dem.FIX&GO-SÆT
(hvis monteret)
156) 157)
75)
BESKRIVELSE
Dækreparationssættet
Fix&Go
fig.
145
er
placeret
i
bagagerummet
i
en

beholder
og
består
af:
En
patron
1
med
tætningsvæske
og

udstyret
med
et
gennemsigtigt
rør
til

indsprøjtning
af
tætningsvæsken
4
og

selvklæbende
mærkat
3
med
påskriften

"Max.
80
km/t",
som
skal
anbringes
et

synligt
sted
(f.eks.
på

instrumentpanelet)
efter
reparation
af

dækket.
en
kompressor
2;




Ft
par
handsker
placeret
i
rummet
for

patronens
rør
4.
REPARATIONSPROCEDURE
Gå frem på følgende måde:
Stands bilen, så den ikke er til fare
for trafikken, på et sted hvor det er
muligt at udføre proceduren sikkert.
Grunden skal være plan og tilstrækkelig
fast.
stands motoren, sæt havariblinket til
og indkobl parkeringsbremsen;
tag en reflekterende vest på, inden
du forlader bilen (overhold i alle tilfælde
de gældende regler i det land, hvor du
befinder dig);
Indsæt patronen 1 med
tætningsmidlet i det pågældende rum i
kompressoren 2, og tryk nedad med
kraft fig. 145. Fjern
hastighedsmærkaten 3 og sæt den på
et synligt sted fig. 146.
145P2000158
170
I NØDSTILFÆLDE

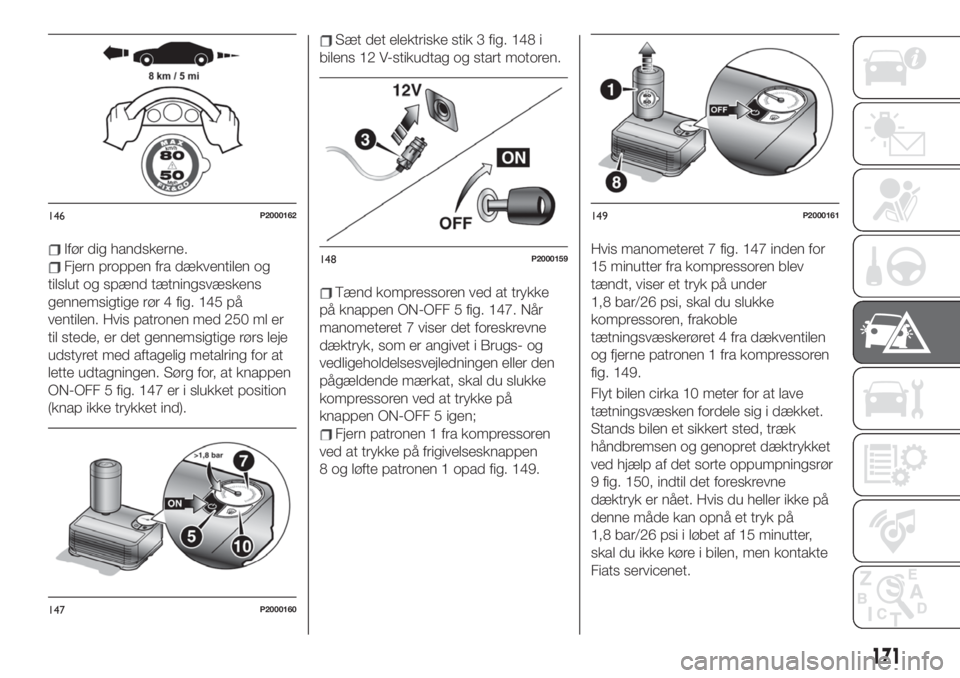

Ifør dig handskerne.
Fjern proppen fra dækventilen og
tilslut og spænd tætningsvæskens
gennemsigtige rør 4 fig. 145 på
ventilen. Hvis patronen med 250 ml er
til stede, er det gennemsigtige rørs leje
udstyret med aftagelig metalring for at
lette udtagningen. Sørg for, at knappen
ON-OFF 5 fig. 147 er i slukket position
(knap ikke trykket ind).
Sæt det elektriske stik 3 fig. 148 i
bilens 12 V-stikudtag og start motoren.
Tænd kompressoren ved at trykke
på knappen ON-OFF 5 fig. 147. Når
manometeret 7 viser det foreskrevne
dæktryk, som er angivet i Brugs- og
vedligeholdelsesvejledningen eller den
pågældende mærkat, skal du slukke
kompressoren ved at trykke på
knappen ON-OFF 5 igen;
Fjern patronen 1 fra kompressoren
ved at trykke på frigivelsesknappen
8 og løfte patronen 1 opad fig. 149.Hvis manometeret 7 fig. 147 inden for
15 minutter fra kompressoren blev
tændt, viser et tryk på under
1,8 bar/26 psi, skal du slukke
kompressoren, frakoble
tætningsvæskerøret 4 fra dækventilen
og fjerne patronen 1 fra kompressoren
fig. 149.
Flyt bilen cirka 10 meter for at lave
tætningsvæsken fordele sig i dækket.
Stands bilen et sikkert sted, træk
håndbremsen og genopret dæktrykket
ved hjælp af det sorte oppumpningsrør
9 fig. 150, indtil det foreskrevne
dæktryk er nået. Hvis du heller ikke på
denne måde kan opnå et tryk på
1,8 bar/26 psi i løbet af 15 minutter,
skal du ikke køre i bilen, men kontakte
Fiats servicenet.
146P2000162
147P2000160
148P2000159
149P2000161
171

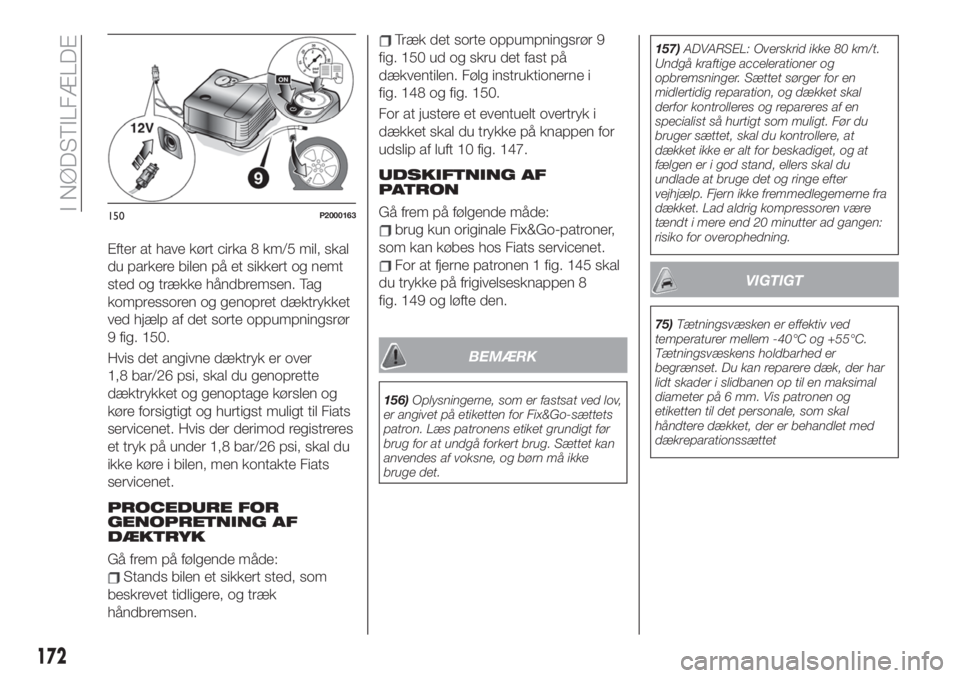

Efter at have kørt cirka 8 km/5 mil, skal
du parkere bilen på et sikkert og nemt
sted og trække håndbremsen. Tag
kompressoren og genopret dæktrykket
ved hjælp af det sorte oppumpningsrør
9 fig. 150.
Hvis det angivne dæktryk er over
1,8 bar/26 psi, skal du genoprette
dæktrykket og genoptage kørslen og
køre forsigtigt og hurtigst muligt til Fiats
servicenet. Hvis der derimod registreres
et tryk på under 1,8 bar/26 psi, skal du
ikke køre i bilen, men kontakte Fiats
servicenet.
PROCEDURE FOR
GENOPRETNING AF
DÆKTRYK
Gå frem på følgende måde:
Stands bilen et sikkert sted, som
beskrevet tidligere, og træk
håndbremsen.
Træk det sorte oppumpningsrør 9
fig. 150 ud og skru det fast på
dækventilen. Følg instruktionerne i
fig. 148 og fig. 150.
For at justere et eventuelt overtryk i
dækket skal du trykke på knappen for
udslip af luft 10 fig. 147.
UDSKIFTNING AF
PATRON
Gå frem på følgende måde:
brug kun originale Fix&Go-patroner,
som kan købes hos Fiats servicenet.
For at fjerne patronen 1 fig. 145 skal
du trykke på frigivelsesknappen 8
fig. 149 og løfte den.
BEMÆRK
156)Oplysningerne, som er fastsat ved lov,
er angivet på etiketten for Fix&Go-sættets
patron. Læs patronens etiket grundigt før
brug for at undgå forkert brug. Sættet kan
anvendes af voksne, og børn må ikke
bruge det.157)ADVARSEL: Overskrid ikke 80 km/t.
Undgå kraftige accelerationer og
opbremsninger. Sættet sørger for en
midlertidig reparation, og dækket skal
derfor kontrolleres og repareres af en
specialist så hurtigt som muligt. Før du
bruger sættet, skal du kontrollere, at
dækket ikke er alt for beskadiget, og at
fælgen er i god stand, ellers skal du
undlade at bruge det og ringe efter
vejhjælp. Fjern ikke fremmedlegemerne fra
dækket. Lad aldrig kompressoren være
tændt i mere end 20 minutter ad gangen:
risiko for overophedning.
VIGTIGT
75)Tætningsvæsken er effektiv ved
temperaturer mellem -40°C og +55°C.
Tætningsvæskens holdbarhed er
begrænset. Du kan reparere dæk, der har
lidt skader i slidbanen op til en maksimal
diameter på 6 mm. Vis patronen og
etiketten til det personale, som skal
håndtere dækket, der er behandlet med
dækreparationssættet
150P2000163
172
I NØDSTILFÆLDE

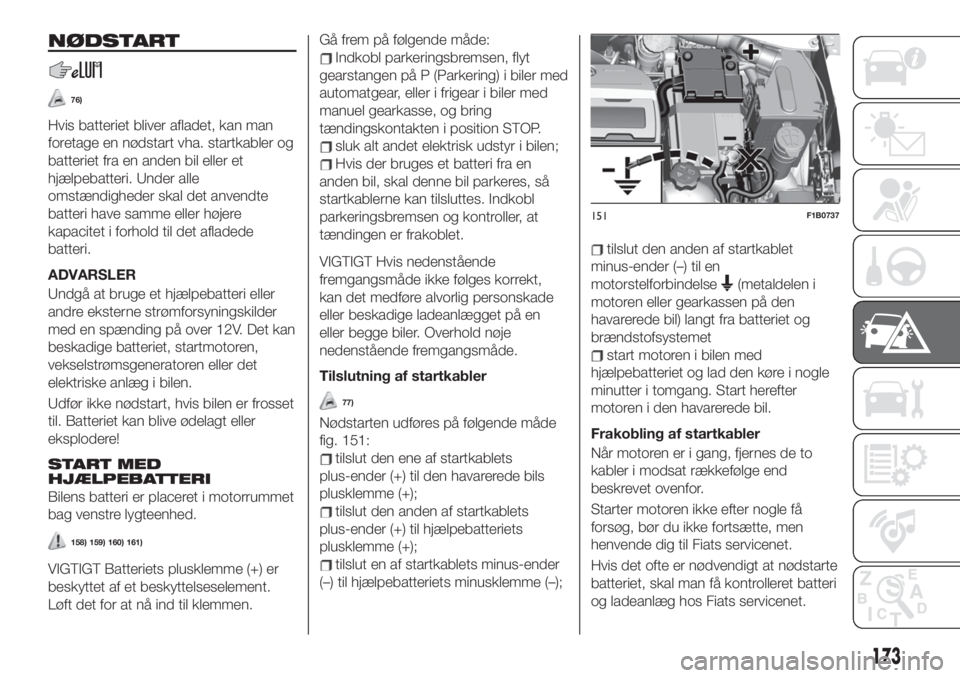

NØDSTART
76)
Hvis batteriet bliver afladet, kan man
foretage en nødstart vha. startkabler og
batteriet fra en anden bil eller et
hjælpebatteri. Under alle
omstændigheder skal det anvendte
batteri have samme eller højere
kapacitet i forhold til det afladede
batteri.
ADVARSLER
Undgå at bruge et hjælpebatteri eller
andre eksterne strømforsyningskilder
med en spænding på over 12V. Det kan
beskadige batteriet, startmotoren,
vekselstrømsgeneratoren eller det
elektriske anlæg i bilen.
Udfør ikke nødstart, hvis bilen er frosset
til. Batteriet kan blive ødelagt eller
eksplodere!
START MED
HJÆLPEBATTERI
Bilens batteri er placeret i motorrummet
bag venstre lygteenhed.
158) 159) 160) 161)
VIGTIGT Batteriets plusklemme (+) er
beskyttet af et beskyttelseselement.
Løft det for at nå ind til klemmen.
Gå frem på følgende måde:
Indkobl parkeringsbremsen, flyt
gearstangen på P (Parkering) i biler med
automatgear, eller i frigear i biler med
manuel gearkasse, og bring
tændingskontakten i position STOP.
sluk alt andet elektrisk udstyr i bilen;
Hvis der bruges et batteri fra en
anden bil, skal denne bil parkeres, så
startkablerne kan tilsluttes. Indkobl
parkeringsbremsen og kontroller, at
tændingen er frakoblet.
VIGTIGT Hvis nedenstående
fremgangsmåde ikke følges korrekt,
kan det medføre alvorlig personskade
eller beskadige ladeanlægget på en
eller begge biler. Overhold nøje
nedenstående fremgangsmåde.
Tilslutning af startkabler
77)
Nødstarten udføres på følgende måde
fig. 151:
tilslut den ene af startkablets
plus-ender (+) til den havarerede bils
plusklemme (+);
tilslut den anden af startkablets
plus-ender (+) til hjælpebatteriets
plusklemme (+);
tilslut en af startkablets minus-ender
(–) til hjælpebatteriets minusklemme (–);
tilslut den anden af startkablet
minus-ender (–) til en
motorstelforbindelse
(metaldelen i
motoren eller gearkassen på den
havarerede bil) langt fra batteriet og
brændstofsystemet
start motoren i bilen med
hjælpebatteriet og lad den køre i nogle
minutter i tomgang. Start herefter
motoren i den havarerede bil.
Frakobling af startkabler
Når motoren er i gang, fjernes de to
kabler i modsat rækkefølge end
beskrevet ovenfor.
Starter motoren ikke efter nogle få
forsøg, bør du ikke fortsætte, men
henvende dig til Fiats servicenet.
Hvis det ofte er nødvendigt at nødstarte
batteriet, skal man få kontrolleret batteri
og ladeanlæg hos Fiats servicenet.
151F1B0737
173

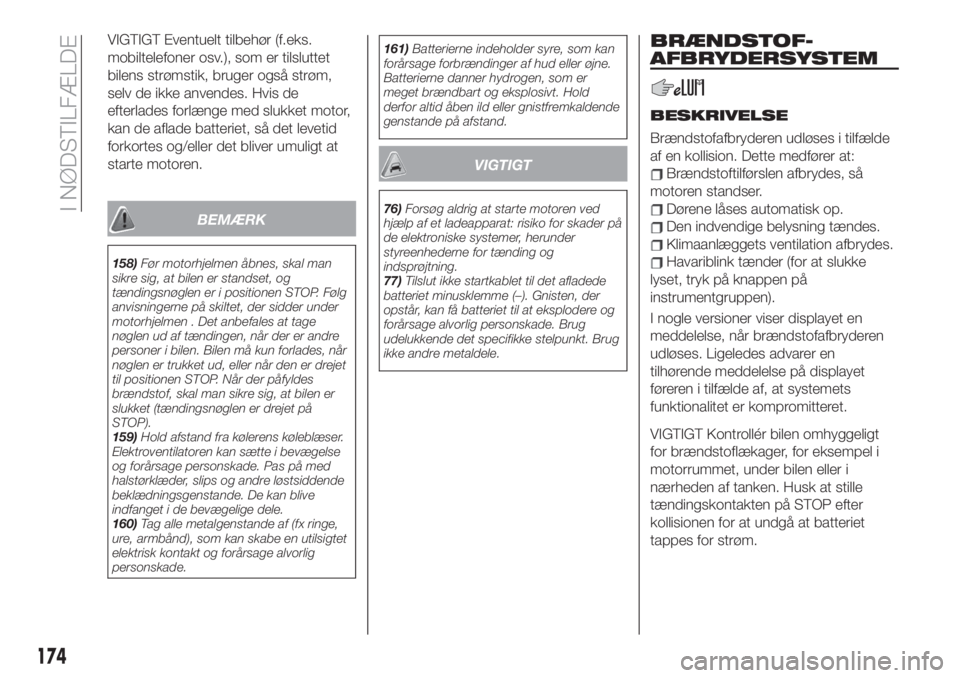

VIGTIGT Eventuelt tilbehør (f.eks.
mobiltelefoner osv.), som er tilsluttet
bilens strømstik, bruger også strøm,
selv de ikke anvendes. Hvis de
efterlades forlænge med slukket motor,
kan de aflade batteriet, så det levetid
forkortes og/eller det bliver umuligt at
starte motoren.
BEMÆRK
158)Før motorhjelmen åbnes, skal man
sikre sig, at bilen er standset, og
tændingsnøglen er i positionen STOP. Følg
anvisningerne på skiltet, der sidder under
motorhjelmen . Det anbefales at tage
nøglen ud af tændingen, når der er andre
personer i bilen. Bilen må kun forlades, når
nøglen er trukket ud, eller når den er drejet
til positionen STOP. Når der påfyldes
brændstof, skal man sikre sig, at bilen er
slukket (tændingsnøglen er drejet på
STOP).
159)Hold afstand fra kølerens køleblæser.
Elektroventilatoren kan sætte i bevægelse
og forårsage personskade. Pas på med
halstørklæder, slips og andre løstsiddende
beklædningsgenstande. De kan blive
indfanget i de bevægelige dele.
160)Tag alle metalgenstande af (fx ringe,
ure, armbånd), som kan skabe en utilsigtet
elektrisk kontakt og forårsage alvorlig
personskade.161)Batterierne indeholder syre, som kan
forårsage forbrændinger af hud eller øjne.
Batterierne danner hydrogen, som er
meget brændbart og eksplosivt. Hold
derfor altid åben ild eller gnistfremkaldende
genstande på afstand.
VIGTIGT
76)Forsøg aldrig at starte motoren ved
hjælp af et ladeapparat: risiko for skader på
de elektroniske systemer, herunder
styreenhederne for tænding og
indsprøjtning.
77)Tilslut ikke startkablet til det afladede
batteriet minusklemme (–). Gnisten, der
opstår, kan få batteriet til at eksplodere og
forårsage alvorlig personskade. Brug
udelukkende det specifikke stelpunkt. Brug
ikke andre metaldele.
BRÆNDSTOF-
AFBRYDERSYSTEM
BESKRIVELSE
Brændstofafbryderen udløses i tilfælde
af en kollision. Dette medfører at:
Brændstoftilførslen afbrydes, så
motoren standser.
Dørene låses automatisk op.
Den indvendige belysning tændes.
Klimaanlæggets ventilation afbrydes.
Havariblink tænder (for at slukke
lyset, tryk på knappen på
instrumentgruppen).
I nogle versioner viser displayet en
meddelelse, når brændstofafbryderen
udløses. Ligeledes advarer en
tilhørende meddelelse på displayet
føreren i tilfælde af, at systemets
funktionalitet er kompromitteret.
VIGTIGT Kontrollér bilen omhyggeligt
for brændstoflækager, for eksempel i
motorrummet, under bilen eller i
nærheden af tanken. Husk at stille
tændingskontakten på STOP efter
kollisionen for at undgå at batteriet
tappes for strøm.
174
I NØDSTILFÆLDE

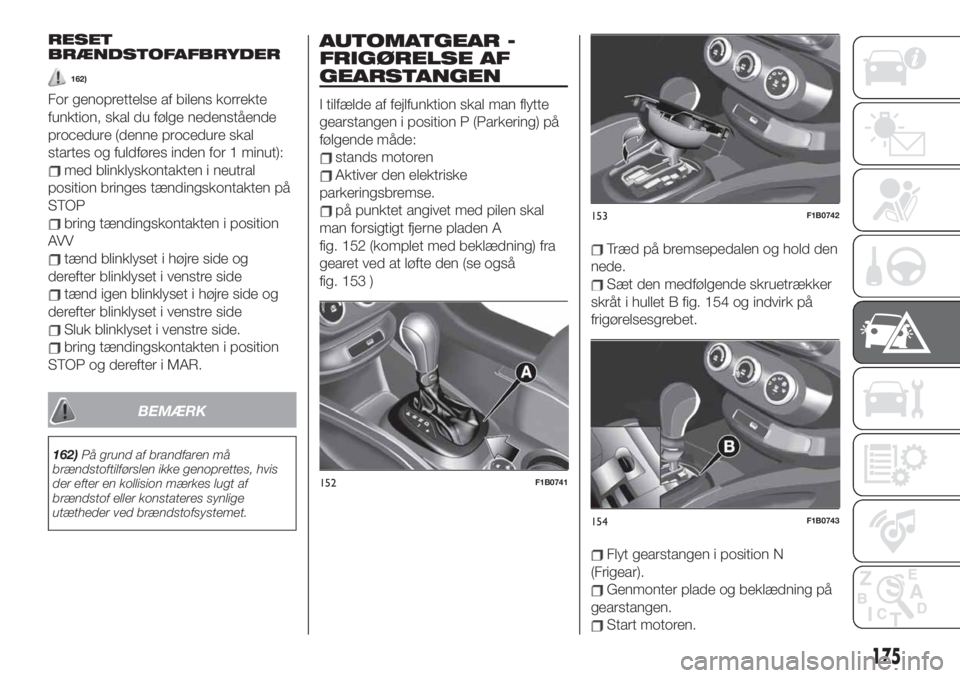

RESET
BRÆNDSTOFAFBRYDER
162)
For genoprettelse af bilens korrekte
funktion, skal du følge nedenstående
procedure (denne procedure skal
startes og fuldføres inden for 1 minut):
med blinklyskontakten i neutral
position bringes tændingskontakten på
STOP
bring tændingskontakten i position
AVV
tænd blinklyset i højre side og
derefter blinklyset i venstre side
tænd igen blinklyset i højre side og
derefter blinklyset i venstre side
Sluk blinklyset i venstre side.
bring tændingskontakten i position
STOP og derefter i MAR.
BEMÆRK
162)På grund af brandfaren må
brændstoftilførslen ikke genoprettes, hvis
der efter en kollision mærkes lugt af
brændstof eller konstateres synlige
utætheder ved brændstofsystemet.
AUTOMATGEAR -
FRIGØRELSE AF
GEARSTANGEN
I tilfælde af fejlfunktion skal man flytte
gearstangen i position P (Parkering) på
følgende måde:
stands motoren
Aktiver den elektriske
parkeringsbremse.
på punktet angivet med pilen skal
man forsigtigt fjerne pladen A
fig. 152 (komplet med beklædning) fra
gearet ved at løfte den (se også
fig. 153 )
Træd på bremsepedalen og hold den
nede.
Sæt den medfølgende skruetrækker
skråt i hullet B fig. 154 og indvirk på
frigørelsesgrebet.
Flyt gearstangen i position N
(Frigear).
Genmonter plade og beklædning på
gearstangen.
Start motoren.
152F1B0741
153F1B0742
154F1B0743
175

AUTOMATGEAR -
UDTAGNING AF
NØGLEN
78)
Tændingsnøglen (versioner med
mekanisk nøgle) kan kun tages ud med
gearstangen i position P (Parkering).
Hvis bilens batteri er fladt, vil
tændingsnøglen forblive låst i
tændingskontakten.
Nøglen udtrækkes mekanisk på
følgende måde:
Stands bilen på et sikkert sted,
indsæt et gear og aktiver den elektriske
parkeringsbremse.
Brug den medfølgende nøgle A
fig. 155 (som er placeret i
dokumentationsrummet i bilen), løsn
skruerne B fig. 156 på den nederste
beklædning C.
Fjern den nederste beklædning C
fig. 156 fra ratstammen ved at frigøre
den fra lejet.
Med den ene hånd trækkes
låsefligen D fig. 157 nedad, og med den
anden trækkes nøglen ud.
Når nøglen er trukket ud, skal man
genmontere den nederste beklædning
C fig. 156 og sikre sig, at den er korrekt
fastgjort, og spænde skruerne B i bund.
155F1B0022C
156F1B0143C
157F1B0222C
176
I NØDSTILFÆLDE

VIGTIGT
78)Det anbefales, at genmonteringen
udføres hos Fiats servicenet. Hvis man selv
gør det, skal man være særlig opmærksom
på korrekt fastgøring af låseklemmerne. I
modsat fald kan der opstå støj på grund af
forkert fastgøring af den nederste
beklædning til den øverste.

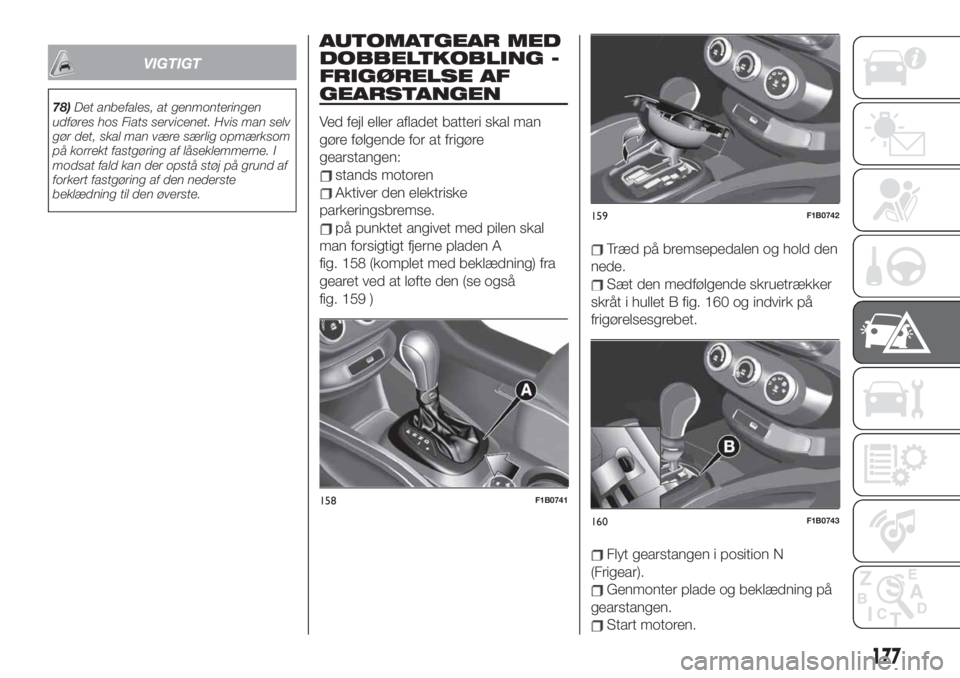

AUTOMATGEAR MED
DOBBELTKOBLING -
FRIGØRELSE AF
GEARSTANGEN
Ved fejl eller afladet batteri skal man
gøre følgende for at frigøre
gearstangen:
stands motoren
Aktiver den elektriske
parkeringsbremse.
på punktet angivet med pilen skal
man forsigtigt fjerne pladen A
fig. 158 (komplet med beklædning) fra
gearet ved at løfte den (se også
fig. 159 )
Træd på bremsepedalen og hold den
nede.
Sæt den medfølgende skruetrækker
skråt i hullet B fig. 160 og indvirk på
frigørelsesgrebet.
Flyt gearstangen i position N
(Frigear).
Genmonter plade og beklædning på
gearstangen.
Start motoren.
158F1B0741
159F1B0742
160F1B0743
177

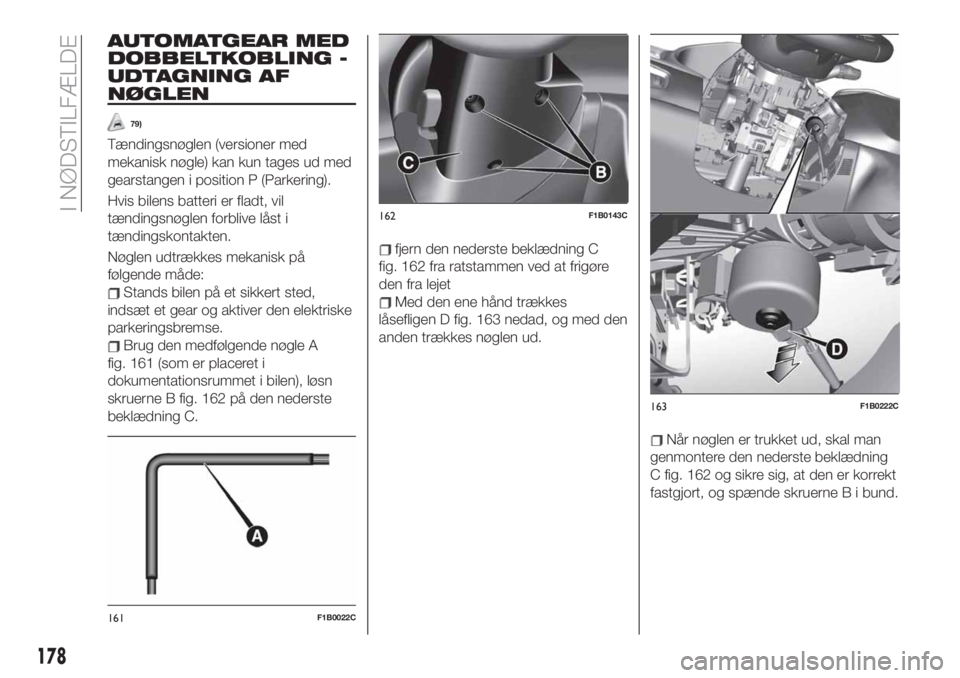

AUTOMATGEAR MED
DOBBELTKOBLING -
UDTAGNING AF
NØGLEN
79)
Tændingsnøglen (versioner med
mekanisk nøgle) kan kun tages ud med
gearstangen i position P (Parkering).
Hvis bilens batteri er fladt, vil
tændingsnøglen forblive låst i
tændingskontakten.
Nøglen udtrækkes mekanisk på
følgende måde:
Stands bilen på et sikkert sted,
indsæt et gear og aktiver den elektriske
parkeringsbremse.
Brug den medfølgende nøgle A
fig. 161 (som er placeret i
dokumentationsrummet i bilen), løsn
skruerne B fig. 162 på den nederste
beklædning C.
fjern den nederste beklædning C
fig. 162 fra ratstammen ved at frigøre
den fra lejet
Med den ene hånd trækkes
låsefligen D fig. 163 nedad, og med den
anden trækkes nøglen ud.
Når nøglen er trukket ud, skal man
genmontere den nederste beklædning
C fig. 162 og sikre sig, at den er korrekt
fastgjort, og spænde skruerne B i bund.
161F1B0022C
162F1B0143C
163F1B0222C
178
I NØDSTILFÆLDE
