udskift pæren A fig. 122, der er
monteret med indstik
genmonter til sidst
inspektionsdækslet B fig. 121, og skru
fastgøringsskruerne A i bund.
Pærerne udskiftes på følgende måde:
drej hjulene helt indad;
skru skruerne A fig. 121 ud med den
medfølgende skruetrækker og fjern
inspektionsdækslet B
Find frem til pæren i tågeforlygten.
Drej pæreenhed og -fatning imod
urets retning og træk den udad.
frakobl det elektriske stik;
udskift pære/fatning-enheden B
fig. 122
Tilslut det elektriske stik til
pære/fatning-enheden og kontroller, at
det er fastgjort korrekt.
Sæt enheden på plads igen ved at
dreje den i urets retning, og kontroller,
at den er fastgjort korrekt
genmonter til sidst
inspektionsdækslet B fig. 121, og skru
fastgøringsskruerne A i bund.
Sideblink
VIGTIGT Den beskrevne
fremgangsmåde er vejledende.
Henvend dig til Fiats servicenet
vedrørende udskiftning af pæren.
Pæren udskiftes på følgende måde:
fjern hætten B fig. 123 på det
udvendige sidespejl, og vær meget
forsigtig (brug egnet værktøj, der ikke
ridser de lakerede flader) omkring selve
spejlets ramme (som vist i figuren)
Fjern det gennemsigtige dæksel A og
træk pæren C ud af fatningen.
Sæt den nye pære i, og sørg for, at
den sidder korrekt fast.
genmonter fatningen på glasset A
Genmonter hætten B korrekt på det
udvendige spejl, og kontroller, at den er
fastgjort korrekt.Placering af pærer bagtil
1. Positionslys / Stop
2. Blinklys
3. Tågebaglygte (venstre lygte) - Baklys
(højre lygte)
Positionslys bagtil
Positionslyset bagtil er med lysdioder.
Henvend dig til Fiats servicenet for
udskiftning af disse pærer.
Stoplygter
Stoplysene er med lysdioder. Henvend
dig til Fiats servicenet for udskiftning af
disse pærer.
123F1B0149C
124F1B0696
159
Tågeforlygter (halogen)

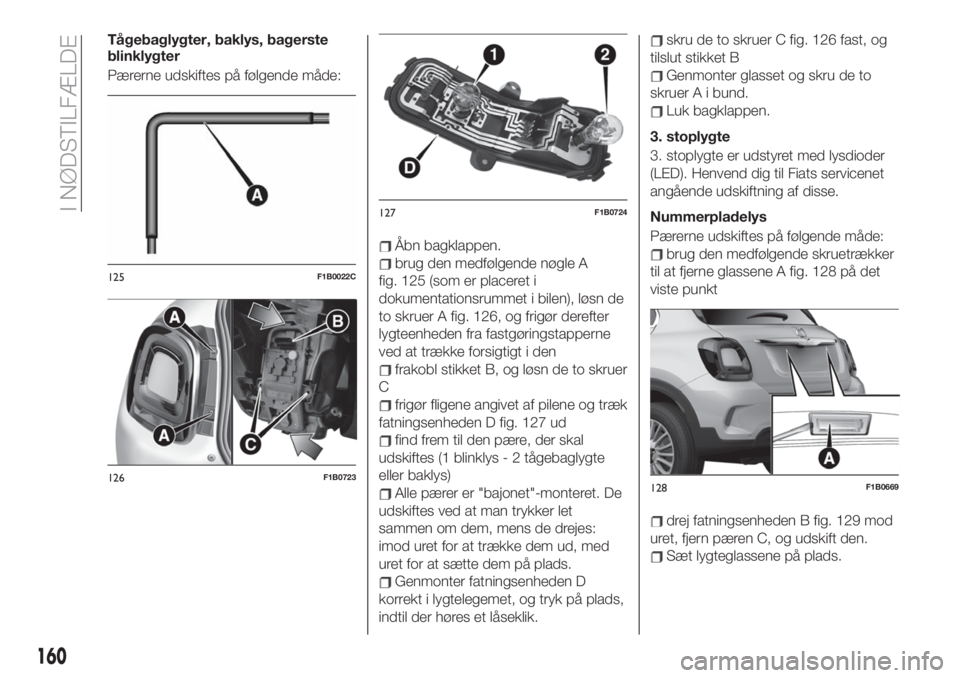

Tågebaglygter, baklys, bagerste
blinklygter
Pærerne udskiftes på følgende måde:
Åbn bagklappen.
brug den medfølgende nøgle A
fig. 125 (som er placeret i
dokumentationsrummet i bilen), løsn de
to skruer A fig. 126, og frigør derefter
lygteenheden fra fastgøringstapperne
ved at trække forsigtigt i den
frakobl stikket B, og løsn de to skruer
C
frigør fligene angivet af pilene og træk
fatningsenheden D fig. 127 ud
find frem til den pære, der skal
udskiftes (1 blinklys - 2 tågebaglygte
eller baklys)
Alle pærer er "bajonet"-monteret. De
udskiftes ved at man trykker let
sammen om dem, mens de drejes:
imod uret for at trække dem ud, med
uret for at sætte dem på plads.
Genmonter fatningsenheden D
korrekt i lygtelegemet, og tryk på plads,
indtil der høres et låseklik.
skru de to skruer C fig. 126 fast, og
tilslut stikket B
Genmonter glasset og skru de to
skruer A i bund.
Luk bagklappen.
3. stoplygte
3. stoplygte er udstyret med lysdioder
(LED). Henvend dig til Fiats servicenet
angående udskiftning af disse.

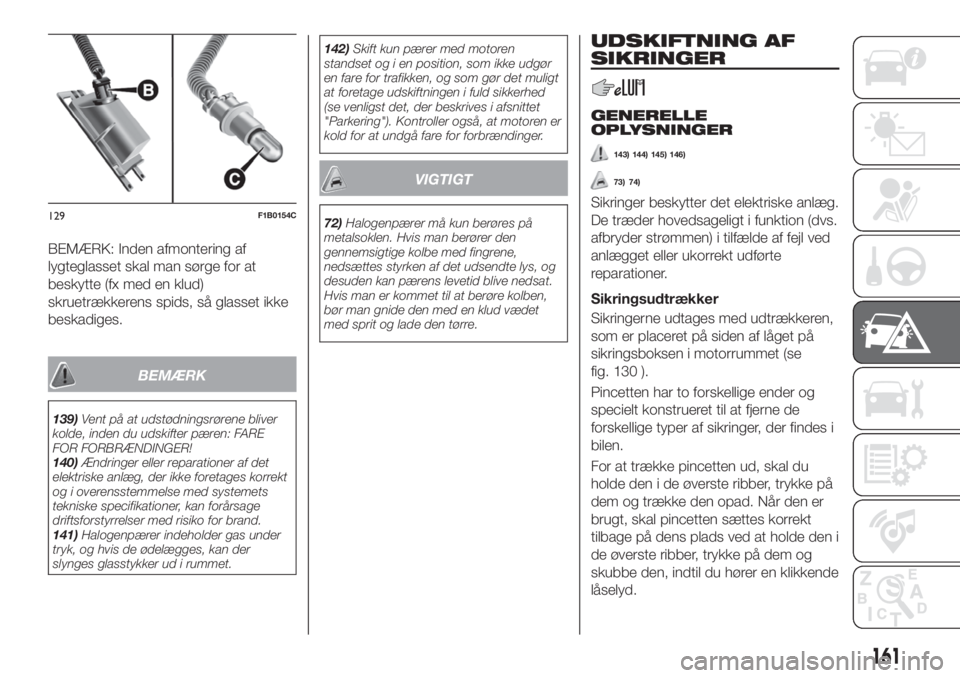

Nummerpladelys
Pærerne udskiftes på følgende måde:
brug den medfølgende skruetrækker
til at fjerne glassene A fig. 128 på det
viste punkt
drej fatningsenheden B fig. 129 mod
uret, fjern pæren C, og udskift den.
Sæt lygteglassene på plads.
125F1B0022C
126F1B0723
127F1B0724
128F1B0669
160
I NØDSTILFÆLDE

BEMÆRK: Inden afmontering af
lygteglasset skal man sørge for at
beskytte (fx med en klud)
skruetrækkerens spids, så glasset ikke
beskadiges.
BEMÆRK
139)Vent på at udstødningsrørene bliver
kolde, inden du udskifter pæren: FARE
FOR FORBRÆNDINGER!
140)Ændringer eller reparationer af det
elektriske anlæg, der ikke foretages korrekt
og i overensstemmelse med systemets
tekniske specifikationer, kan forårsage
driftsforstyrrelser med risiko for brand.
141)Halogenpærer indeholder gas under
tryk, og hvis de ødelægges, kan der
slynges glasstykker ud i rummet.142)Skift kun pærer med motoren
standset og i en position, som ikke udgør
en fare for trafikken, og som gør det muligt
at foretage udskiftningen i fuld sikkerhed
(se venligst det, der beskrives i afsnittet
"Parkering"). Kontroller også, at motoren er
kold for at undgå fare for forbrændinger.
VIGTIGT
72)Halogenpærer må kun berøres på
metalsoklen. Hvis man berører den
gennemsigtige kolbe med fingrene,
nedsættes styrken af det udsendte lys, og
desuden kan pærens levetid blive nedsat.
Hvis man er kommet til at berøre kolben,
bør man gnide den med en klud vædet
med sprit og lade den tørre.
UDSKIFTNING AF
SIKRINGER
GENERELLE
OPLYSNINGER
143) 144) 145) 146)
73) 74)
Sikringer beskytter det elektriske anlæg.
De træder hovedsageligt i funktion (dvs.
afbryder strømmen) i tilfælde af fejl ved
anlægget eller ukorrekt udførte
reparationer.
Sikringsudtrækker
Sikringerne udtages med udtrækkeren,
som er placeret på siden af låget på
sikringsboksen i motorrummet (se
fig. 130 ).
Pincetten har to forskellige ender og
specielt konstrueret til at fjerne de
forskellige typer af sikringer, der findes i
bilen.
For at trække pincetten ud, skal du
holde den i de øverste ribber, trykke på
dem og trække den opad. Når den er
brugt, skal pincetten sættes korrekt
tilbage på dens plads ved at holde den i
de øverste ribber, trykke på dem og
skubbe den, indtil du hører en klikkende
låselyd.129F1B0154C
161

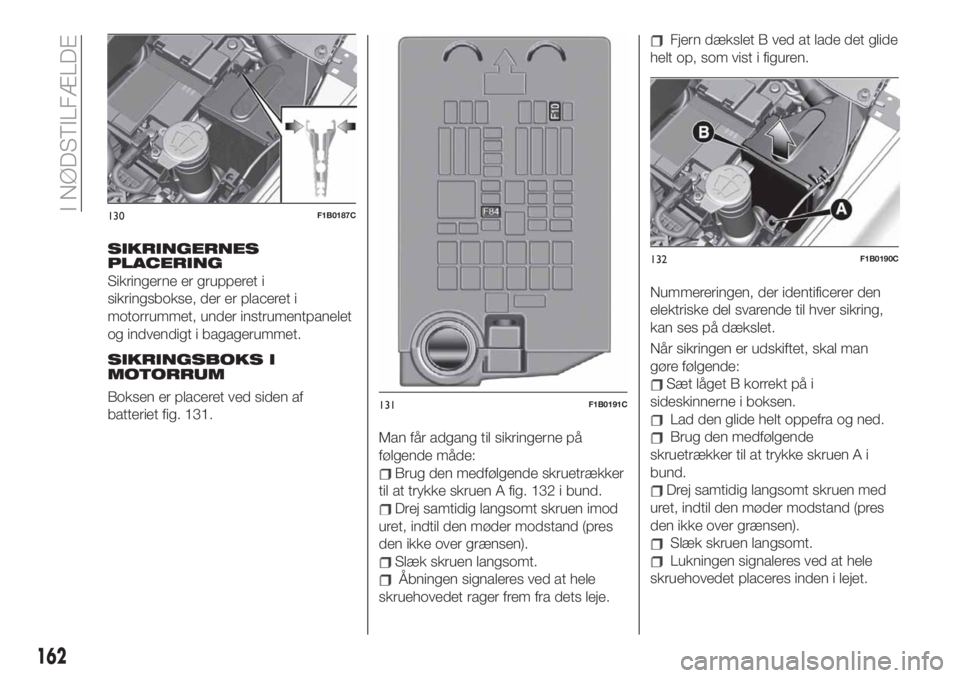

SIKRINGERNES
PLACERING
Sikringerne er grupperet i
sikringsbokse, der er placeret i
motorrummet, under instrumentpanelet
og indvendigt i bagagerummet.
SIKRINGSBOKS I
MOTORRUM
Boksen er placeret ved siden af
batteriet fig. 131.
Man får adgang til sikringerne på
følgende måde:
Brug den medfølgende skruetrækker
til at trykke skruen A fig. 132 i bund.
Drej samtidig langsomt skruen imod
uret, indtil den møder modstand (pres
den ikke over grænsen).
Slæk skruen langsomt.
Åbningen signaleres ved at hele
skruehovedet rager frem fra dets leje.
Fjern dækslet B ved at lade det glide
helt op, som vist i figuren.
Nummereringen, der identificerer den
elektriske del svarende til hver sikring,
kan ses på dækslet.
Når sikringen er udskiftet, skal man
gøre følgende:
Sæt låget B korrekt på i
sideskinnerne i boksen.
Lad den glide helt oppefra og ned.
Brug den medfølgende
skruetrækker til at trykke skruen A i
bund.
Drej samtidig langsomt skruen med
uret, indtil den møder modstand (pres
den ikke over grænsen).
Slæk skruen langsomt.
Lukningen signaleres ved at hele
skruehovedet placeres inden i lejet.
130F1B0187C
131F1B0191C
132F1B0190C
162
I NØDSTILFÆLDE

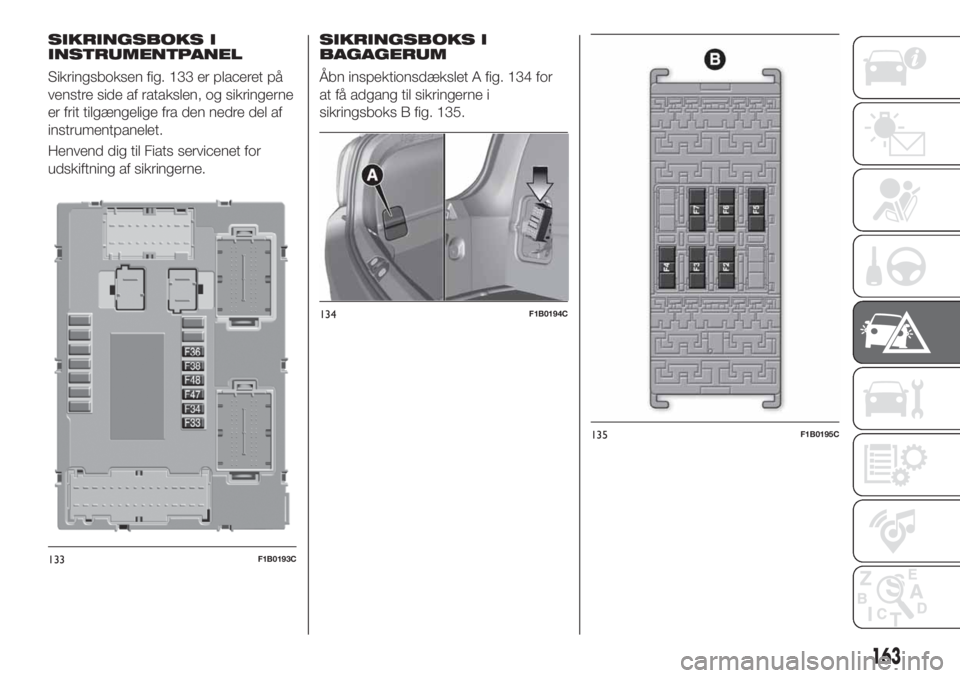

SIKRINGSBOKS I
INSTRUMENTPANEL
Sikringsboksen fig. 133 er placeret på
venstre side af ratakslen, og sikringerne
er frit tilgængelige fra den nedre del af
instrumentpanelet.
Henvend dig til Fiats servicenet for
udskiftning af sikringerne.
SIKRINGSBOKS I
BAGAGERUM
Åbn inspektionsdækslet A fig. 134 for
at få adgang til sikringerne i
sikringsboks B fig. 135.
133F1B0193C
134F1B0194C
135F1B0195C
163

SIKRINGSBOKS I MOTORRUM
STRØMBRUGERE SIKRING AMPERE
HornF10 10
Strømforsyning til cigarettænder / strømudtag F84 20
CENTRALBOKS I INSTRUMENTPANEL
STRØMBRUGERE SIKRING AMPERE
Eldrevet rude fortil (passagerside) F33 20
Elektrisk rudehejs forrest (førersiden) F34 20
Strømforsyning tilUconnect
™-system, klimaanlæg,
sammenfoldning af udvendige sidespejle, EOBD-system,
USB/AUX-stikudtag (afhængigt af versioner), bageste lamper i
siden (versioner med soltag)F36 15
Dead Lock-system (oplåsning af førerdør - afhængigt af
versioner/markeder)/oplåsning af døre/centrallås/elektrisk
oplåsning af bagklapF38 20
Bagerste venstre elektriske rudehejs F47 20
Bagerste højre elektriske rudehejs F48 20
164
I NØDSTILFÆLDE

SIKRINGSBOKS I BAGAGERUM
BEMÆRK: Konfigurationen af sikringsboksen i bagagerummet kan variere alt efter bilens udstyrstype.
Sikringsboks B
STRØMBRUGERE SIKRING AMPERE
HI-FI-anlæg F2 20
Eldrevet soltag F3 20
Indstilling af elektrisk lændestøtte (førerside) F4 7,5
Elektrisk bevægelse af forsædet (førerside) F5 30
Elektrisk indstilling af forsædernes lændestøtte (førerside og
passagerside)F6 7,5
Elektrisk bevægelse af forsædet (passagerside) F7 30
Opvarmede sæder F8 20
165

BEMÆRK
143)Henvend dig til Fiats servicenet, hvis
den nye sikring også brænder over.
144)Udskift aldrig en sikring med en ny
sikring med højere amperetal,
BRANDFARE!
145)Hvis en sikring, der IKKE er angivet på
denne og den foregående side, griber ind,
skal du kontakte Fiats servicenet.
146)Inden en sikring udskiftes, skal man
stille tændingskontakten på STOP, trække
tændingsnøglen ud, hvis mekanisk, og
slukke og/eller deaktivere alt elektrisk
udstyr.
VIGTIGT
73)Udskift aldrig en fejlbehæftet sikring
med metaltråde eller lignende.
74)Hvis motorrummet skal vaskes, må
vandstrålen ikke rettes direkte imod
sikringernes centralboks og i nærheden af
rudeviskermotoren.
HJULSKIFT
DONKRAFT
154) 155)
Vigtige oplysninger:
Donkraften vejer 2,8 kg.
Donkraften kræver ingen form for
justering.
Donkraften kan ikke repareres. Hvis
den beskadiges, skal den udskiftes
med en ny.
Der må ikke monteres andet udstyr
på donkraften end det tilhørende
håndsving.
Vedligeholdelse
undgå at der ophobes snavs på
"skruen uden ende";
hold "skruen uden ende" smurt;
Lav under ingen omstændigheder
ændringer på donkraften.
Betingelser for ikke-brug
Temperaturer under -40°C.
på sandet eller mudret underlag
på underlag, der ikke er plant
på vej med stor hældning;
i ekstreme vejrforhold: storme,
tyfoner, cykloner, snestorme, storme
osv.
i direkte kontakt med motoren eller til
reparationer under bilen
på både.
FREMGANGSMÅDE
147) 148) 149) 150) 151) 152) 153)
Gå frem på følgende måde:
stands bilen, hvor den ikke er til fare
for trafikken, og hvor du kan skifte hjulet
i sikkerhed. Grunden skal være plan og
tilstrækkelig fast.
Stands motoren, sæt havariblinket til
og indkobl den elektriske
parkeringsbremse.
Sæt i første gear eller bakgear, eller
på versioner med automatgear sæt
gearstangen i position P (Parkering).
ifør dig en vest med reflekser
(lovpligtigt), før du stiger ud af bilen;
Åbn bagagerummet og anbring
lastfladen i skrå position (se
"Bagagerum" i kapitlet "Lær bilen at
kende").

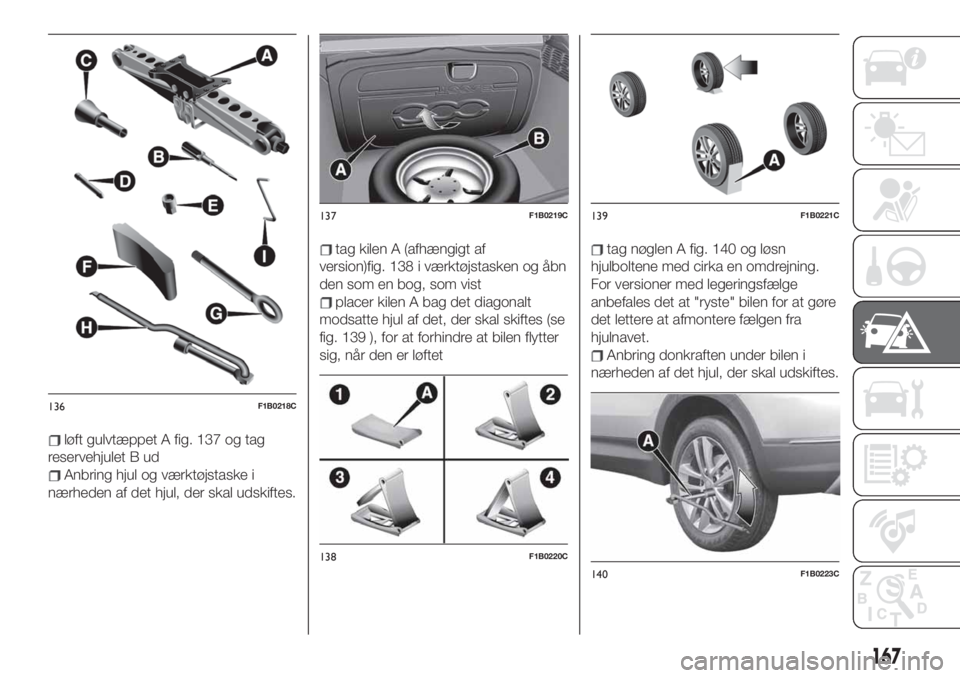

tag den medfølgende værktøjstaske,
som er fastgjort til bagagerummets
beklædning, ud. Den indeholder
fig. 136: donkraft A, skruetrækker B,
adapter C til brændstofpåfyldning i
nødsituationer, tappen D til
hjulcentrering (afhængigt af version, og
som skal bruges ved montering af
reservehjul), speciel tyverisikringsmøtrik
E (afhængigt af version, og som skal
bruges ved montering/afmontering af
hjulbolte), kilen F til blokering af hjulene
og bilen, trækring G, hjulnøgle H
hjulbolte og donkraft, unbrakonøgle I til
soltaget (afhængigt af version)
166
I NØDSTILFÆLDE

løft gulvtæppet A fig. 137 og tag
reservehjulet B ud
Anbring hjul og værktøjstaske i
nærheden af det hjul, der skal udskiftes.
tag kilen A (afhængigt af
version)fig. 138 i værktøjstasken og åbn
den som en bog, som vist
placer kilen A bag det diagonalt
modsatte hjul af det, der skal skiftes (se
fig. 139 ), for at forhindre at bilen flytter
sig, når den er løftet
tag nøglen A fig. 140 og løsn
hjulboltene med cirka en omdrejning.
For versioner med legeringsfælge
anbefales det at "ryste" bilen for at gøre
det lettere at afmontere fælgen fra
hjulnavet.
Anbring donkraften under bilen i
nærheden af det hjul, der skal udskiftes.
136F1B0218C
137F1B0219C
138F1B0220C
139F1B0221C
140F1B0223C
167

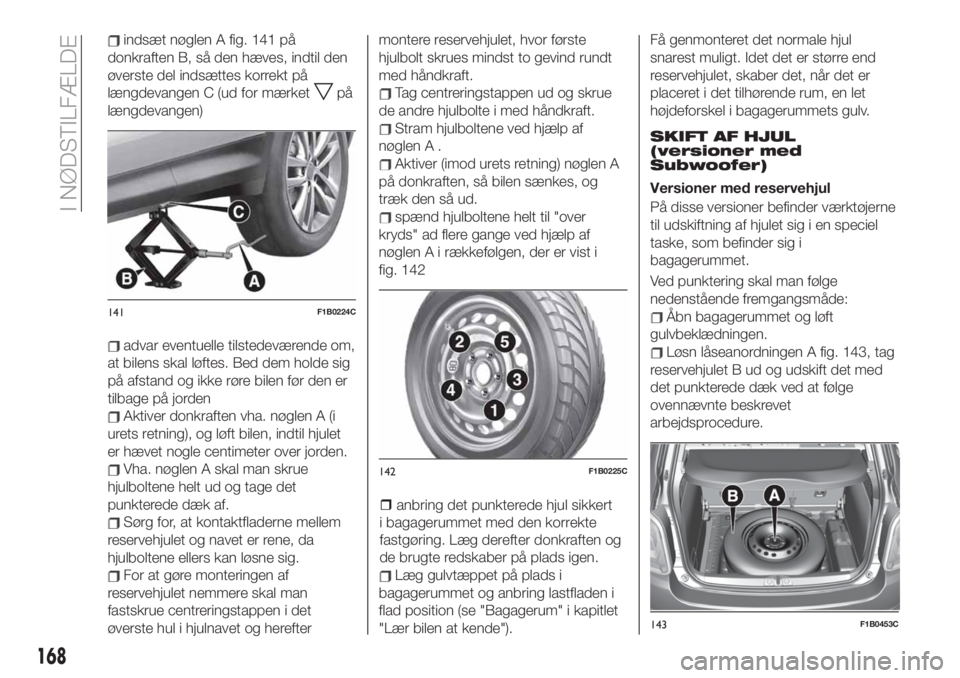

indsæt nøglen A fig. 141 på
donkraften B, så den hæves, indtil den
øverste del indsættes korrekt på
længdevangen C (ud for mærket
på
længdevangen)
advar eventuelle tilstedeværende om,
at bilens skal løftes. Bed dem holde sig
på afstand og ikke røre bilen før den er
tilbage på jorden
Aktiver donkraften vha. nøglen A (i
urets retning), og løft bilen, indtil hjulet
er hævet nogle centimeter over jorden.
Vha. nøglen A skal man skrue
hjulboltene helt ud og tage det
punkterede dæk af.
Sørg for, at kontaktfladerne mellem
reservehjulet og navet er rene, da
hjulboltene ellers kan løsne sig.
For at gøre monteringen af
reservehjulet nemmere skal man
fastskrue centreringstappen i det
øverste hul i hjulnavet og hereftermontere reservehjulet, hvor første
hjulbolt skrues mindst to gevind rundt
med håndkraft.
Tag centreringstappen ud og skrue
de andre hjulbolte i med håndkraft.
Stram hjulboltene ved hjælp af
nøglen A .
Aktiver (imod urets retning) nøglen A
på donkraften, så bilen sænkes, og
træk den så ud.
spænd hjulboltene helt til "over
kryds" ad flere gange ved hjælp af
nøglen A i rækkefølgen, der er vist i
fig. 142
Læg gulvtæppet på plads i
bagagerummet og anbring lastfladen i
flad position (se "Bagagerum" i kapitlet
"Lær bilen at kende").Få genmonteret det normale hjul
snarest muligt. Idet det er større end
reservehjulet, skaber det, når det er
placeret i det tilhørende rum, en let
højdeforskel i bagagerummets gulv.
SKIFT AF HJUL
(versioner med
Subwoofer)
Versioner med reservehjul
På disse versioner befinder værktøjerne
til udskiftning af hjulet sig i en speciel
taske, som befinder sig i
bagagerummet.
Ved punktering skal man følge
nedenstående fremgangsmåde:
Åbn bagagerummet og løft
gulvbeklædningen.
Løsn låseanordningen A fig. 143, tag
reservehjulet B ud og udskift det med
det punkterede dæk ved at følge
ovennævnte beskrevet
arbejdsprocedure.
141F1B0224C
142F1B0225C
143F1B0453C
168
I NØDSTILFÆLDE
ˆ anbring det punkterede hjul sikkert
i bagagerummet med den korrekte
fastgøring. Læg derefter donkraften og
de brugte redskaber på plads igen.
