FIAT 500X 2019 Drift- og vedlikeholdshåndbok (in Norwegian)

Varsellampe Hva det betyr
gulLANE ASSIST-SYSTEM
Varsellampen tennes på følgende måte:
Varsellampen lyser (hvit):viser at systemet er aktivt, men grensene for kjørefeltet er ikke detektert
(kjørefeltets linjer er grå).
Varsellampen blinker (oransje):indikerer at bilen er nære kjørefeltets linjen og snart kommer å passere den.
Varsellampen lyser med en fast lys (grønn):indikerer at systemet har oppdaget grensene for begge
kjørefeltene. Systemet vil fungere på hjulet når du forlater kjørefeltet utilsiktet.
gulFOROPPVARMING AV GLØDEPLUGGER (dieselversjoner)
Når du stiller tenningslåset på MAR, lyser varsellampen og slokker når glødepluggene har nådd innstilt
temperatur. Du kan starte motoren så snart varsellampen slokker.
ADVARSEL I milde eller høye omgivelsestemperaturer, vil varsellampens lys ha en varighet som nesten er
umerkelig.
FEIL I FOROPPVARMING AV GLØDEPLUGGER (dieselversjoner)
Den blinkende varsellampen indikerer en feil i oppvarmingssystemet for glødeplugger. I dette tilfellet,
henvend deg til Fiats servicenett så snart som mulig.
gulFULL BRAKE CONTROL OFF
Indikatoren lyser når Full Brake Control-systemet blir deaktivert av føreren eller i tilfelle av automatisk
deaktivering etter en midlertidig feil i selve systemet. Henvend deg til Fiats servicenett så snart som mulig.
59

Varsellampe Hva det betyr
gulDRIVSTOFFRESERVE/BEGRENSET AUTONOMI
Varsellampen eller ikonet på displayet lyser når tanken inneholder 5 til 7 liter drivstoff.
14)
grønnPOSISJONSLYS OG NÆRLYS
Lyset tennes ved å aktivere parkeringslysene eller nærlyset.
Denne funksjonen gjør at du kan la lysene stå på i en lenger periode etter at tenningsnøkkelen er satt på
STOP ("Follow me"-funksjon).
grønnAUTOMATISK FJERNLYS
Varsellampen lyser når du slå på automatisk fjernlys.
grønnTÅKELYS
Lampen lyser når du slår på tåkelysene.
grønnVENSTRESVING INDIKATOR
Lyset tennes når spakens retning (blinklys) flyttes nedover eller sammen med høyre blinklys, når du trykker
på knappen for nødlys.
60
BLI KJENT MED INSTRUMENTPANELET

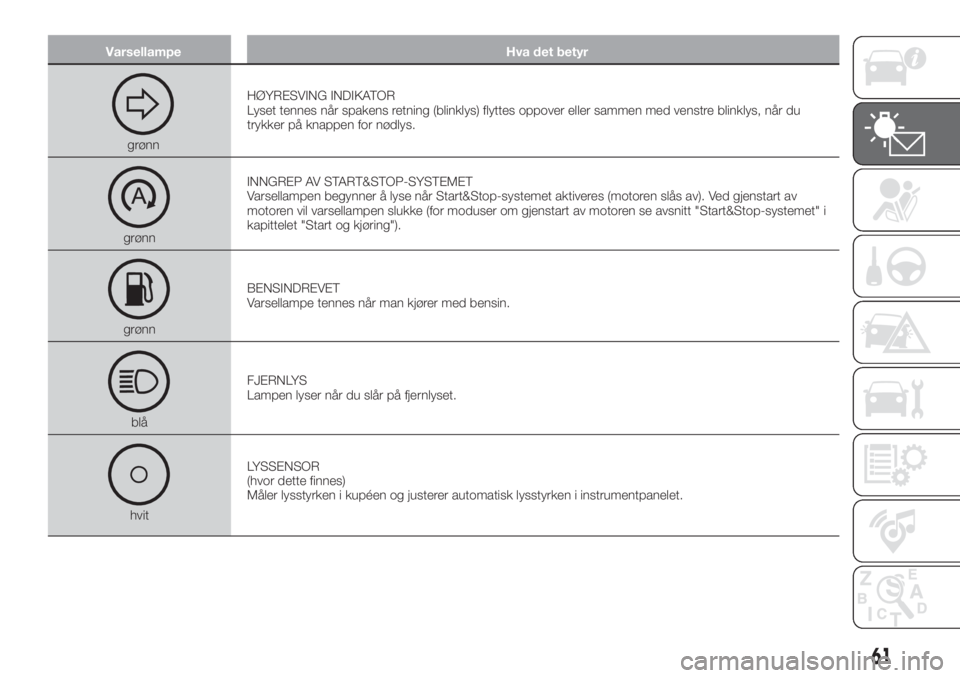

Varsellampe Hva det betyr
grønnHØYRESVING INDIKATOR
Lyset tennes når spakens retning (blinklys) flyttes oppover eller sammen med venstre blinklys, når du
trykker på knappen for nødlys.
grønnINNGREP AV START&STOP-SYSTEMET
Varsellampen begynner å lyse når Start&Stop-systemet aktiveres (motoren slås av). Ved gjenstart av
motoren vil varsellampen slukke (for moduser om gjenstart av motoren se avsnitt "Start&Stop-systemet" i
kapittelet "Start og kjøring").
grønnBENSINDREVET
Varsellampe tennes når man kjører med bensin.
blåFJERNLYS
Lampen lyser når du slår på fjernlyset.
hvitLYSSENSOR
(hvor dette finnes)
Måler lysstyrken i kupéen og justerer automatisk lysstyrken i instrumentpanelet.
61

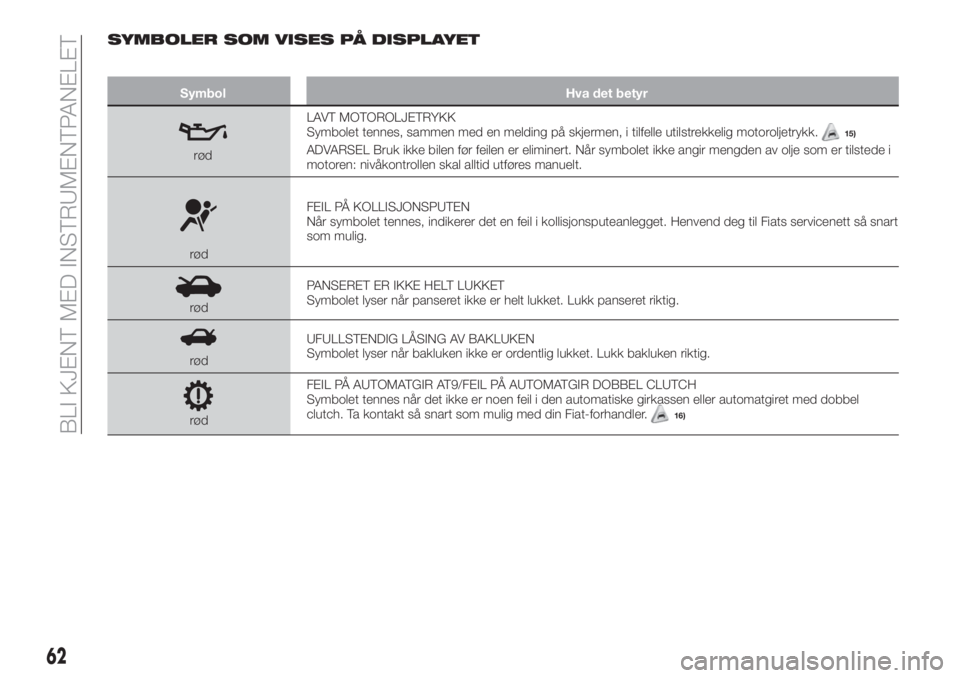

SYMBOLER SOM VISES PÅ DISPLAYET
Symbol Hva det betyr
rødLAVT MOTOROLJETRYKK
Symbolet tennes, sammen med en melding på skjermen, i tilfelle utilstrekkelig motoroljetrykk.
15)
ADVARSEL Bruk ikke bilen før feilen er eliminert. Når symbolet ikke angir mengden av olje som er tilstede i
motoren: nivåkontrollen skal alltid utføres manuelt.
rødFEIL PÅ KOLLISJONSPUTEN
Når symbolet tennes, indikerer det en feil i kollisjonsputeanlegget. Henvend deg til Fiats servicenett så snart
som mulig.
rødPANSERET ER IKKE HELT LUKKET
Symbolet lyser når panseret ikke er helt lukket. Lukk panseret riktig.
rødUFULLSTENDIG LÅSING AV BAKLUKEN
Symbolet lyser når bakluken ikke er ordentlig lukket. Lukk bakluken riktig.
rødFEIL PÅ AUTOMATGIR AT9/FEIL PÅ AUTOMATGIR DOBBEL CLUTCH
Symbolet tennes når det ikke er noen feil i den automatiske girkassen eller automatgiret med dobbel
clutch. Ta kontakt så snart som mulig med din Fiat-forhandler.16)
62
BLI KJENT MED INSTRUMENTPANELET

Symbol Hva det betyr

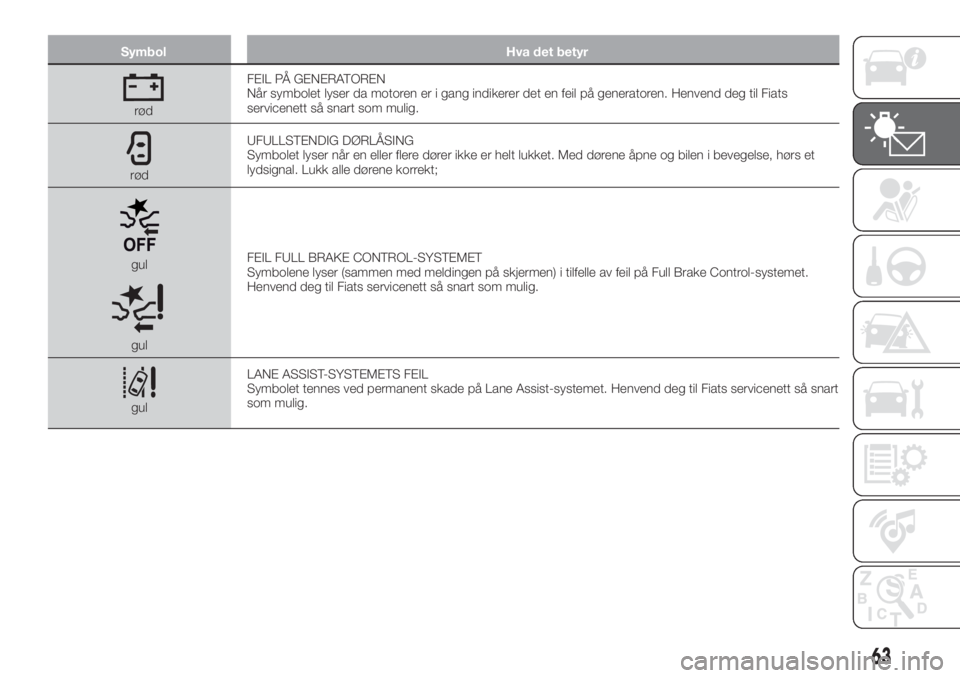

rødFEIL PÅ GENERATOREN
Når symbolet lyser da motoren er i gang indikerer det en feil på generatoren. Henvend deg til Fiats
servicenett så snart som mulig.
rødUFULLSTENDIG DØRLÅSING
Symbolet lyser når en eller flere dører ikke er helt lukket. Med dørene åpne og bilen i bevegelse, hørs et
lydsignal. Lukk alle dørene korrekt;
gul
gulFEIL FULL BRAKE CONTROL-SYSTEMET
Symbolene lyser (sammen med meldingen på skjermen) i tilfelle av feil på Full Brake Control-systemet.
Henvend deg til Fiats servicenett så snart som mulig.
gulLANE ASSIST-SYSTEMETS FEIL
Symbolet tennes ved permanent skade på Lane Assist-systemet. Henvend deg til Fiats servicenett så snart
som mulig.
63

Symbol Hva det betyr

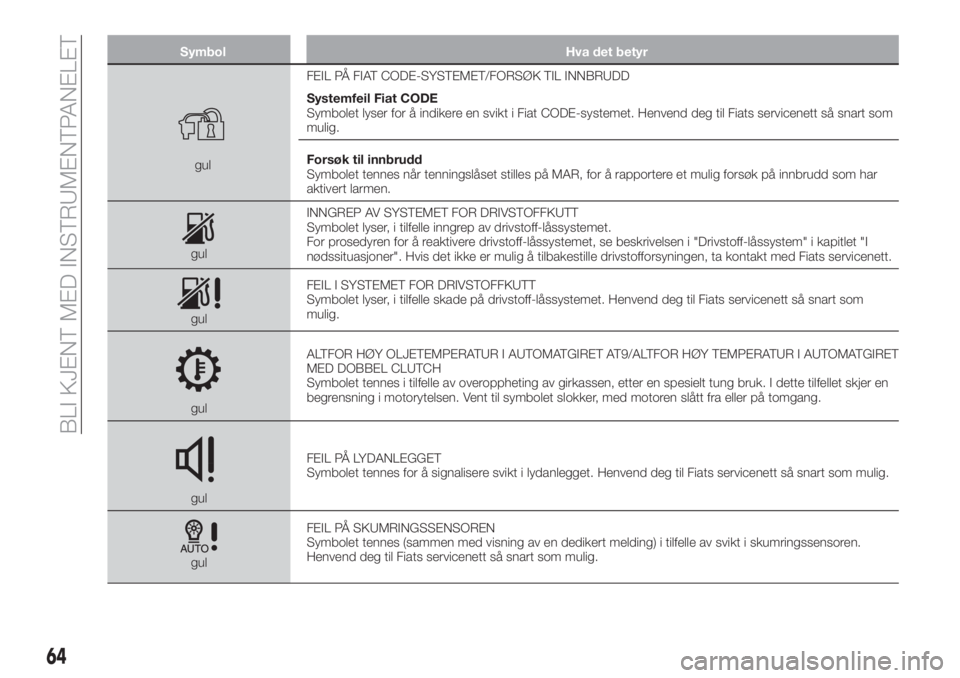

gulFEIL PÅ FIAT CODE-SYSTEMET/FORSØK TIL INNBRUDD
Systemfeil Fiat CODE
Symbolet lyser for å indikere en svikt i Fiat CODE-systemet. Henvend deg til Fiats servicenett så snart som
mulig.
Forsøk til innbrudd
Symbolet tennes når tenningslåset stilles på MAR, for å rapportere et mulig forsøk på innbrudd som har
aktivert larmen.
gulINNGREP AV SYSTEMET FOR DRIVSTOFFKUTT
Symbolet lyser, i tilfelle inngrep av drivstoff-låssystemet.
For prosedyren for å reaktivere drivstoff-låssystemet, se beskrivelsen i "Drivstoff-låssystem" i kapitlet "I
nødssituasjoner". Hvis det ikke er mulig å tilbakestille drivstofforsyningen, ta kontakt med Fiats servicenett.
gulFEIL I SYSTEMET FOR DRIVSTOFFKUTT
Symbolet lyser, i tilfelle skade på drivstoff-låssystemet. Henvend deg til Fiats servicenett så snart som
mulig.
gulALTFOR HØY OLJETEMPERATUR I AUTOMATGIRET AT9/ALTFOR HØY TEMPERATUR I AUTOMATGIRET
MED DOBBEL CLUTCH
Symbolet tennes i tilfelle av overoppheting av girkassen, etter en spesielt tung bruk. I dette tilfellet skjer en
begrensning i motorytelsen. Vent til symbolet slokker, med motoren slått fra eller på tomgang.
gulFEIL PÅ LYDANLEGGET
Symbolet tennes for å signalisere svikt i lydanlegget. Henvend deg til Fiats servicenett så snart som mulig.
gulFEIL PÅ SKUMRINGSSENSOREN
Symbolet tennes (sammen med visning av en dedikert melding) i tilfelle av svikt i skumringssensoren.
Henvend deg til Fiats servicenett så snart som mulig.
64
BLI KJENT MED INSTRUMENTPANELET

Symbol Hva det betyr

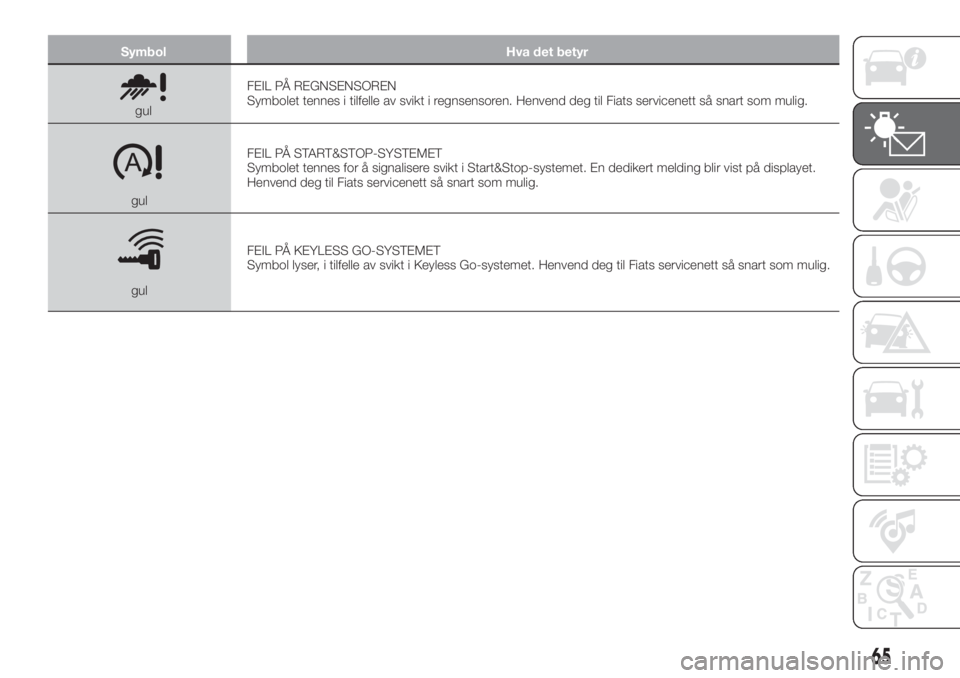

gulFEIL PÅ REGNSENSOREN
Symbolet tennes i tilfelle av svikt i regnsensoren. Henvend deg til Fiats servicenett så snart som mulig.
gulFEIL PÅ START&STOP-SYSTEMET
Symbolet tennes for å signalisere svikt i Start&Stop-systemet. En dedikert melding blir vist på displayet.
Henvend deg til Fiats servicenett så snart som mulig.
gulFEIL PÅ KEYLESS GO-SYSTEMET
Symbol lyser, i tilfelle av svikt i Keyless Go-systemet. Henvend deg til Fiats servicenett så snart som mulig.
65

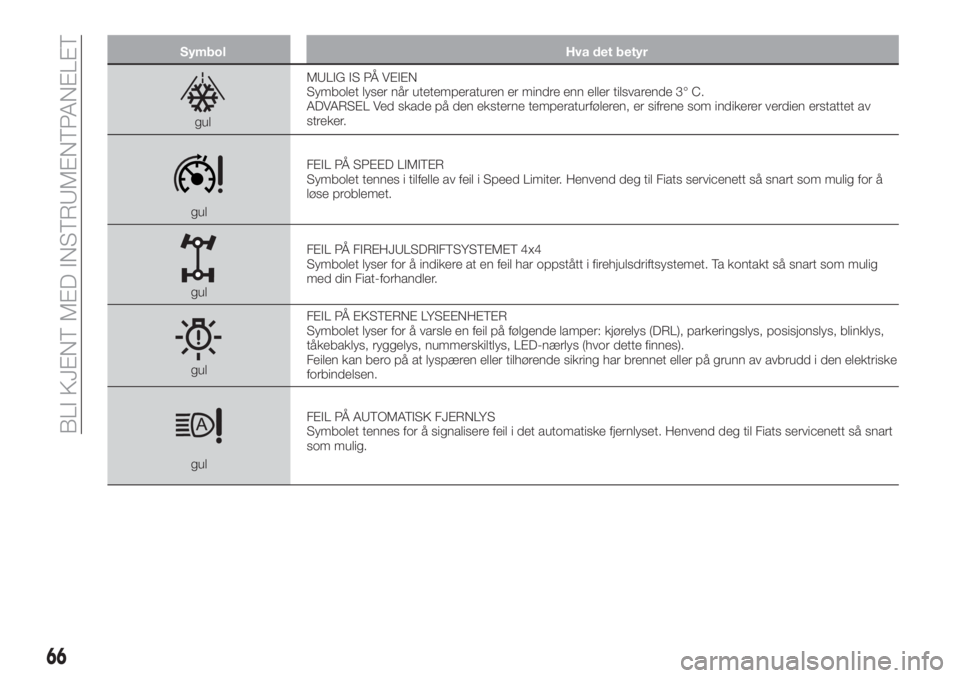

Symbol Hva det betyr
gulMULIG IS PÅ VEIEN
Symbolet lyser når utetemperaturen er mindre enn eller tilsvarende 3° C.
ADVARSEL Ved skade på den eksterne temperaturføleren, er sifrene som indikerer verdien erstattet av
streker.
gulFEIL PÅ SPEED LIMITER
Symbolet tennes i tilfelle av feil i Speed Limiter. Henvend deg til Fiats servicenett så snart som mulig for å
løse problemet.
gulFEIL PÅ FIREHJULSDRIFTSYSTEMET 4x4
Symbolet lyser for å indikere at en feil har oppstått i firehjulsdriftsystemet. Ta kontakt så snart som mulig
med din Fiat-forhandler.
gulFEIL PÅ EKSTERNE LYSEENHETER
Symbolet lyser for å varsle en feil på følgende lamper: kjørelys (DRL), parkeringslys, posisjonslys, blinklys,
tåkebaklys, ryggelys, nummerskiltlys, LED-nærlys (hvor dette finnes).
Feilen kan bero på at lyspæren eller tilhørende sikring har brennet eller på grunn av avbrudd i den elektriske
forbindelsen.
gulFEIL PÅ AUTOMATISK FJERNLYS
Symbolet tennes for å signalisere feil i det automatiske fjernlyset. Henvend deg til Fiats servicenett så snart
som mulig.
66
BLI KJENT MED INSTRUMENTPANELET

Symbol Hva det betyr

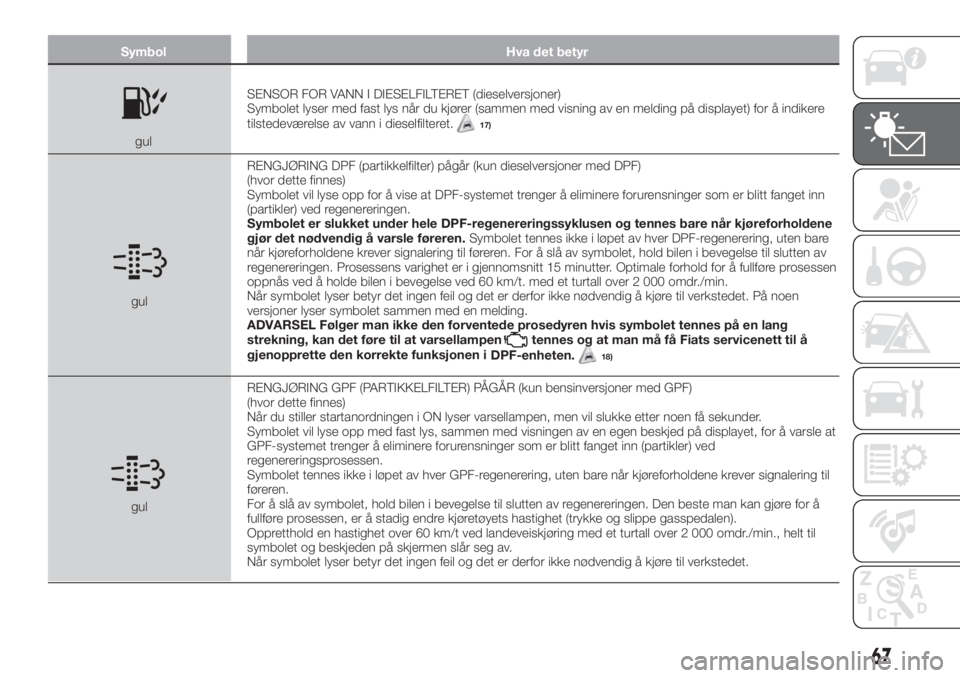

gulSENSOR FOR VANN I DIESELFILTERET (dieselversjoner)
Symbolet lyser med fast lys når du kjører (sammen med visning av en melding på displayet) for å indikere
tilstedeværelse av vann i dieselfilteret.
17)
gulRENGJØRING DPF (partikkelfilter) pågår (kun dieselversjoner med DPF)
(hvor dette finnes)
Symbolet vil lyse opp for å vise at DPF-systemet trenger å eliminere forurensninger som er blitt fanget inn
(partikler) ved regenereringen.
Symbolet er slukket under hele DPF-regenereringssyklusen og tennes bare når kjøreforholdene
gjør det nødvendig å varsle føreren.Symbolet tennes ikke i løpet av hver DPF-regenerering, uten bare
når kjøreforholdene krever signalering til føreren. For å slå av symbolet, hold bilen i bevegelse til slutten av
regenereringen. Prosessens varighet er i gjennomsnitt 15 minutter. Optimale forhold for å fullføre prosessen
oppnås ved å holde bilen i bevegelse ved 60 km/t. med et turtall over 2 000 omdr./min.
Når symbolet lyser betyr det ingen feil og det er derfor ikke nødvendig å kjøre til verkstedet. På noen
versjoner lyser symbolet sammen med en melding.
ADVARSEL Følger man ikke den forventede prosedyren hvis symbolet tennes på en lang
strekning, kan det føre til at varsellampen
gjenopprette den korrekte funksjonen i
DPF-enheten.18)
gulRENGJØRING GPF (PARTIKKELFILTER) PÅGÅR (kun bensinversjoner med GPF)
(hvor dette finnes)
Når du stiller startanordningen i ON lyser varsellampen, men vil slukke etter noen få sekunder.
Symbolet vil lyse opp med fast lys, sammen med visningen av en egen beskjed på displayet, for å varsle at
GPF-systemet trenger å eliminere forurensninger som er blitt fanget inn (partikler) ved
regenereringsprosessen.
Symbolet tennes ikke i løpet av hver GPF-regenerering, uten bare når kjøreforholdene krever signalering til
føreren.
For å slå av symbolet, hold bilen i bevegelse til slutten av regenereringen. Den beste man kan gjøre for å
fullføre prosessen, er å stadig endre kjøretøyets hastighet (trykke og slippe gasspedalen).
Oppretthold en hastighet over 60 km/t ved landeveiskjøring med et turtall over 2 000 omdr./min., helt til
symbolet og beskjeden på skjermen slår seg av.
Når symbolet lyser betyr det ingen feil og det er derfor ikke nødvendig å kjøre til verkstedet.
67
tennes og at man må få Fiats servicenett til å

Symbol Hva det betyr

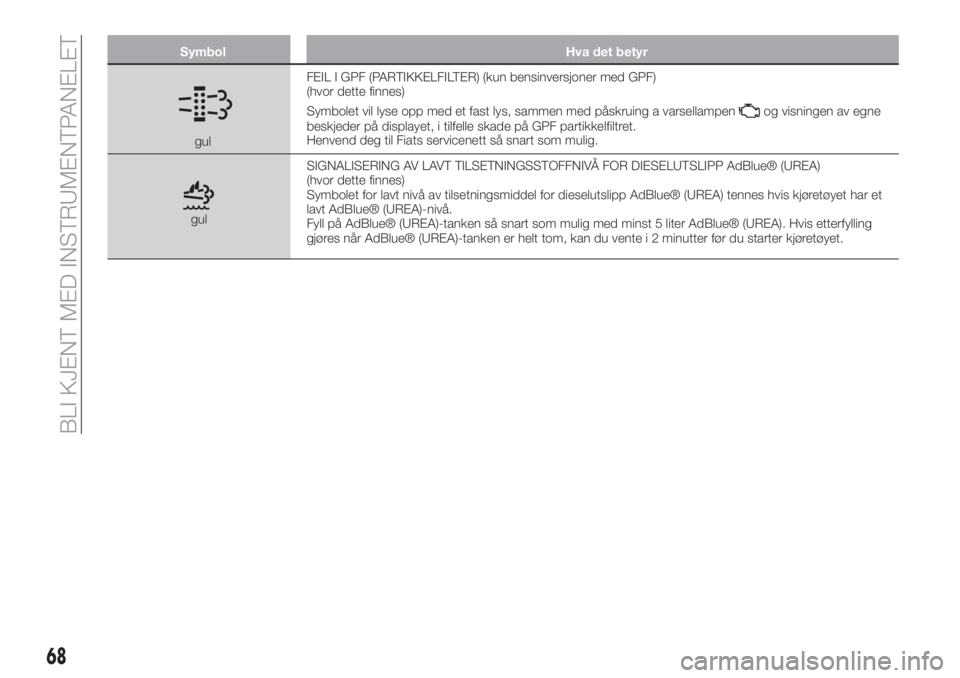

gulFEIL I GPF (PARTIKKELFILTER) (kun bensinversjoner med GPF)
(hvor dette finnes)
Symbolet vil lyse opp med et fast lys, sammen med påskruing a varsellampen
og visningen av egne
beskjeder på displayet, i tilfelle skade på GPF partikkelfiltret.
Henvend deg til Fiats servicenett så snart som mulig.
gulSIGNALISERING AV LAVT TILSETNINGSSTOFFNIVÅ FOR DIESELUTSLIPP AdBlue® (UREA)
(hvor dette finnes)
Symbolet for lavt nivå av tilsetningsmiddel for dieselutslipp AdBlue® (UREA) tennes hvis kjøretøyet har et
lavt AdBlue® (UREA)-nivå.
Fyll på AdBlue® (UREA)-tanken så snart som mulig med minst 5 liter AdBlue® (UREA). Hvis etterfylling
gjøres når AdBlue® (UREA)-tanken er helt tom, kan du vente i 2 minutter før du starter kjøretøyet.
68
