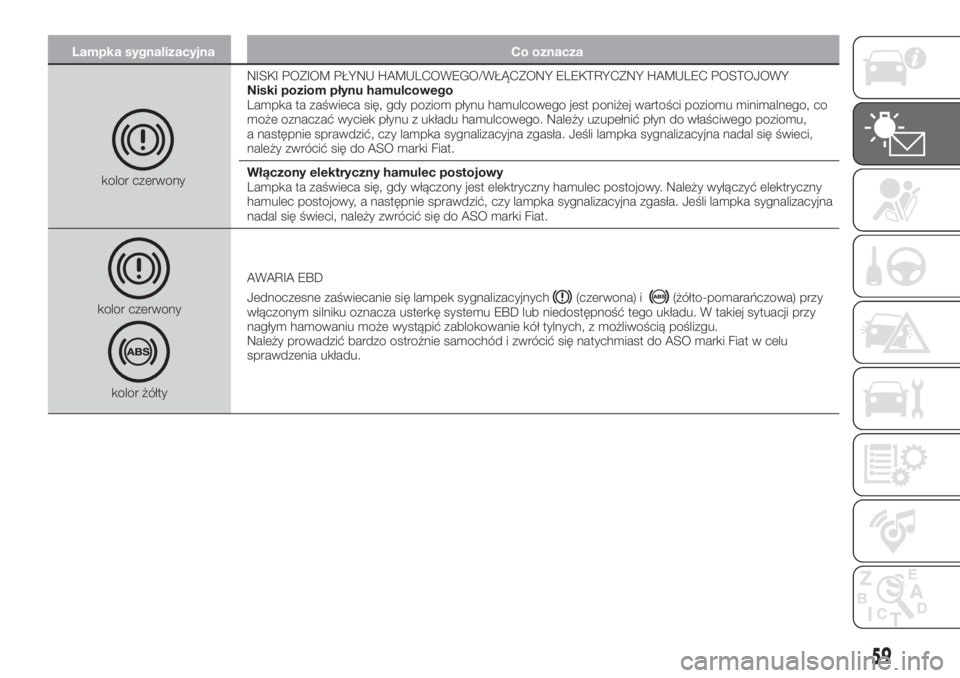

Page 61 of 312

Lampka sygnalizacyjna Co oznacza
kolor czerwonyNISKI POZIOM PŁYNU HAMULCOWEGO/WŁĄCZONY ELEKTRYCZNY HAMULEC POSTOJOWY
Niski poziom płynu hamulcowego
Lampka ta zaświeca się, gdy poziom płynu hamulcowego jest poniżej wartości poziomu minimalnego, co
może oznaczać wyciek płynu z układu hamulcowego. Należy uzupełnić płyn do właściwego poziomu,
a następnie sprawdzić, czy lampka sygnalizacyjna zgasła. Jeśli lampka sygnalizacyjna nadal się świeci,
należy zwrócić się do ASO marki Fiat.
Włączony elektryczny hamulec postojowy
Lampka ta zaświeca się, gdy włączony jest elektryczny hamulec postojowy. Należy wyłączyć elektryczny
hamulec postojowy, a następnie sprawdzić, czy lampka sygnalizacyjna zgasła. Jeśli lampka sygnalizacyjna
nadal się świeci, należy zwrócić się do ASO marki Fiat.
kolor czerwony
kolor żółtyAWARIA EBD
Jednoczesne zaświecanie się lampek sygnalizacyjnych
(czerwona) i(żółto-pomarańczowa) przy
włączonym silniku oznacza usterkę systemu EBD lub niedostępność tego układu. W takiej sytuacji przy
nagłym hamowaniu może wystąpić zablokowanie kół tylnych, z możliwością poślizgu.
Należy prowadzić bardzo ostrożnie samochód i zwrócić się natychmiast do ASO marki Fiat w celu
sprawdzenia układu.
59

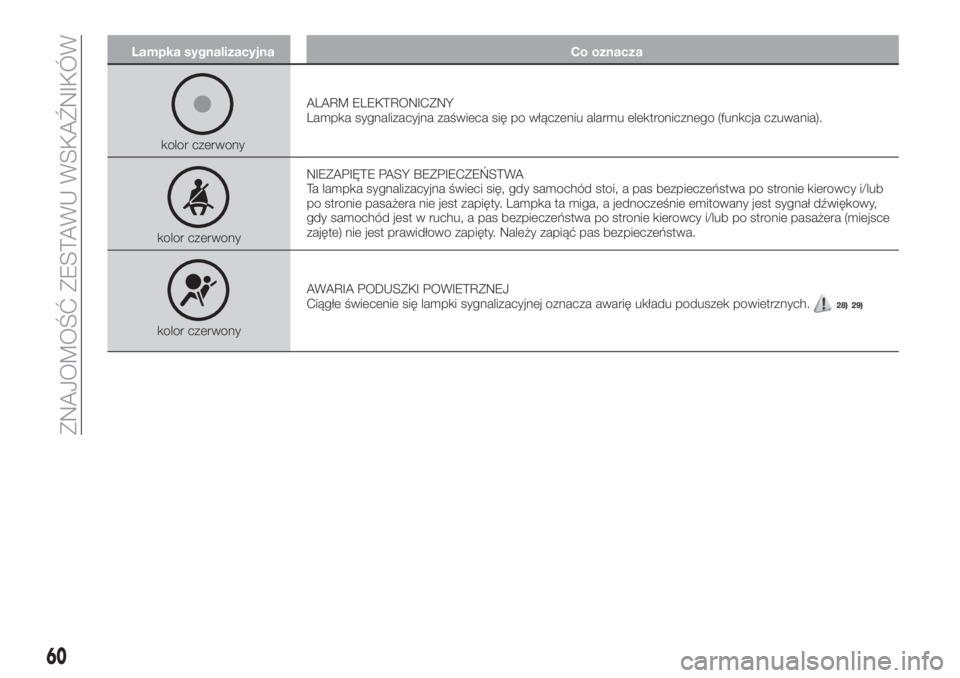

Page 62 of 312

Lampka sygnalizacyjna Co oznacza
kolor czerwonyALARM ELEKTRONICZNY
Lampka sygnalizacyjna zaświeca się po włączeniu alarmu elektronicznego (funkcja czuwania).
kolor czerwonyNIEZAPIĘTE PASY BEZPIECZEŃSTWA
Ta lampka sygnalizacyjna świeci się, gdy samochód stoi, a pas bezpieczeństwa po stronie kierowcy i/lub
po stronie pasażera nie jest zapięty. Lampka ta miga, a jednocześnie emitowany jest sygnał dźwiękowy,
gdy samochód jest w ruchu, a pas bezpieczeństwa po stronie kierowcy i/lub po stronie pasażera (miejsce
zajęte) nie jest prawidłowo zapięty. Należy zapiąć pas bezpieczeństwa.
kolor czerwonyAWARIA PODUSZKI POWIETRZNEJ
Ciągłe świecenie się lampki sygnalizacyjnej oznacza awarię układu poduszek powietrznych.
28) 29)
60
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW

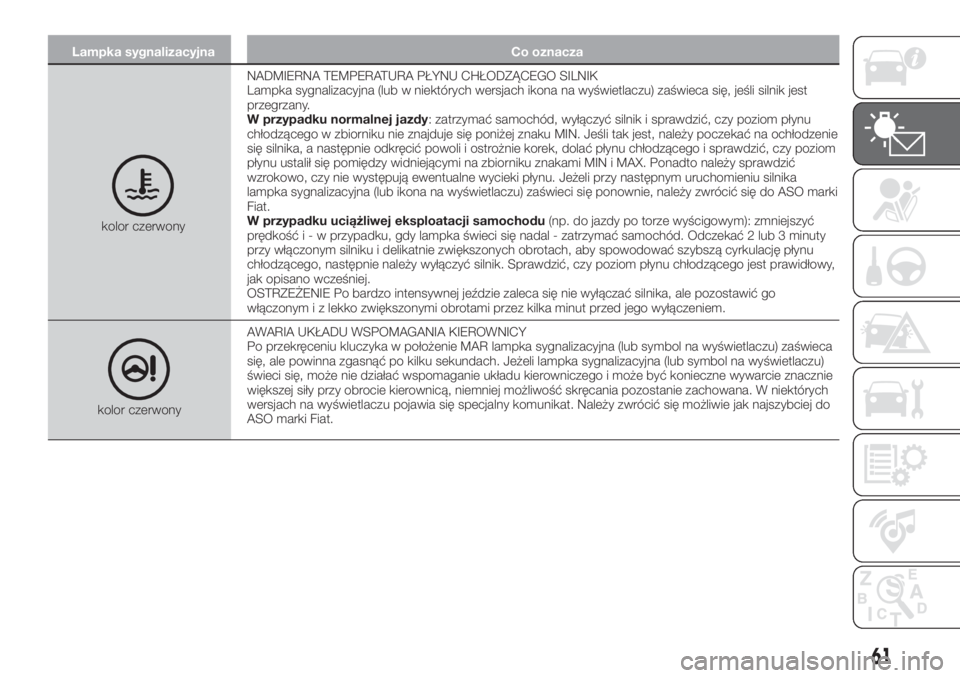

Page 63 of 312

Lampka sygnalizacyjna Co oznacza
kolor czerwonyNADMIERNA TEMPERATURA PŁYNU CHŁODZĄCEGO SILNIK
Lampka sygnalizacyjna (lub w niektórych wersjach ikona na wyświetlaczu) zaświeca się, jeśli silnik jest
przegrzany.
W przypadku normalnej jazdy: zatrzymać samochód, wyłączyć silnik i sprawdzić, czy poziom płynu
chłodzącego w zbiorniku nie znajduje się poniżej znaku MIN. Jeśli tak jest, należy poczekać na ochłodzenie
się silnika, a następnie odkręcić powoli i ostrożnie korek, dolać płynu chłodzącego i sprawdzić, czy poziom
płynu ustalił się pomiędzy widniejącymi na zbiorniku znakami MIN i MAX. Ponadto należy sprawdzić
wzrokowo, czy nie występują ewentualne wycieki płynu. Jeżeli przy następnym uruchomieniu silnika
lampka sygnalizacyjna (lub ikona na wyświetlaczu) zaświeci się ponownie, należy zwrócić się do ASO marki
Fiat.
W przypadku uciążliwej eksploatacji samochodu(np. do jazdy po torze wyścigowym): zmniejszyć
prędkośći-wprzypadku, gdy lampka świeci się nadal - zatrzymać samochód. Odczekać 2 lub 3 minuty
przy włączonym silniku i delikatnie zwiększonych obrotach, aby spowodować szybszą cyrkulację płynu
chłodzącego, następnie należy wyłączyć silnik. Sprawdzić, czy poziom płynu chłodzącego jest prawidłowy,
jak opisano wcześniej.
OSTRZEŻENIE Po bardzo intensywnej jeździe zaleca się nie wyłączać silnika, ale pozostawić go
włączonym i z lekko zwiększonymi obrotami przez kilka minut przed jego wyłączeniem.
kolor czerwonyAWARIA UKŁADU WSPOMAGANIA KIEROWNICY
Po przekręceniu kluczyka w położenie MAR lampka sygnalizacyjna (lub symbol na wyświetlaczu) zaświeca
się, ale powinna zgasnąć po kilku sekundach. Jeżeli lampka sygnalizacyjna (lub symbol na wyświetlaczu)
świeci się, może nie działać wspomaganie układu kierowniczego i może być konieczne wywarcie znacznie
większej siły przy obrocie kierownicą, niemniej możliwość skręcania pozostanie zachowana. W niektórych
wersjach na wyświetlaczu pojawia się specjalny komunikat. Należy zwrócić się możliwie jak najszybciej do
ASO marki Fiat.
61

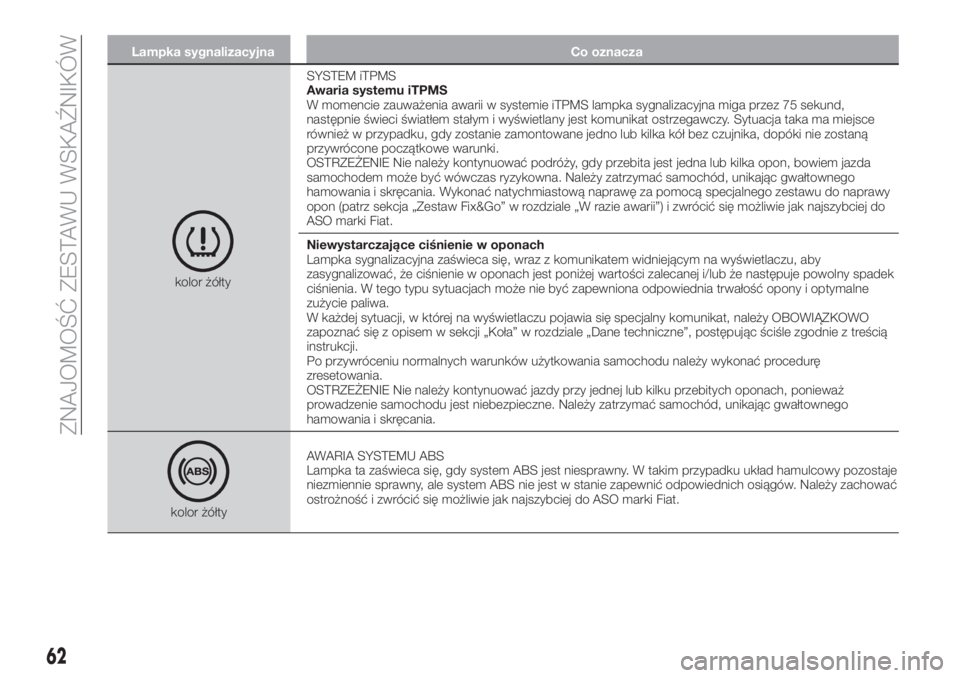

Page 64 of 312

Lampka sygnalizacyjna Co oznacza
kolor żółtySYSTEM iTPMS
Awaria systemu iTPMS
W momencie zauważenia awarii w systemie iTPMS lampka sygnalizacyjna miga przez 75 sekund,
następnie świeci światłem stałym i wyświetlany jest komunikat ostrzegawczy. Sytuacja taka ma miejsce
również w przypadku, gdy zostanie zamontowane jedno lub kilka kół bez czujnika, dopóki nie zostaną
przywrócone początkowe warunki.
OSTRZEŻENIE Nie należy kontynuować podróży, gdy przebita jest jedna lub kilka opon, bowiem jazda
samochodem może być wówczas ryzykowna. Należy zatrzymać samochód, unikając gwałtownego
hamowania i skręcania. Wykonać natychmiastową naprawę za pomocą specjalnego zestawu do naprawy
opon (patrz sekcja „Zestaw Fix&Go” w rozdziale „W razie awarii”) i zwrócić się możliwie jak najszybciej do
ASO marki Fiat.
Niewystarczające ciśnienie w oponach
Lampka sygnalizacyjna zaświeca się, wraz z komunikatem widniejącym na wyświetlaczu, aby
zasygnalizować, że ciśnienie w oponach jest poniżej wartości zalecanej i/lub że następuje powolny spadek
ciśnienia. W tego typu sytuacjach może nie być zapewniona odpowiednia trwałość opony i optymalne
zużycie paliwa.
W każdej sytuacji, w której na wyświetlaczu pojawia się specjalny komunikat, należy OBOWIĄZKOWO
zapoznać się z opisem w sekcji „Koła” w rozdziale „Dane techniczne”, postępując ściśle zgodnie z treścią
instrukcji.
Po przywróceniu normalnych warunków użytkowania samochodu należy wykonać procedurę
zresetowania.
OSTRZEŻENIE Nie należy kontynuować jazdy przy jednej lub kilku przebitych oponach, ponieważ
prowadzenie samochodu jest niebezpieczne. Należy zatrzymać samochód, unikając gwałtownego
hamowania i skręcania.
kolor żółtyAWARIA SYSTEMU ABS
Lampka ta zaświeca się, gdy system ABS jest niesprawny. W takim przypadku układ hamulcowy pozostaje
niezmiennie sprawny, ale system ABS nie jest w stanie zapewnić odpowiednich osiągów. Należy zachować
ostrożność i zwrócić się możliwie jak najszybciej do ASO marki Fiat.
62
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW

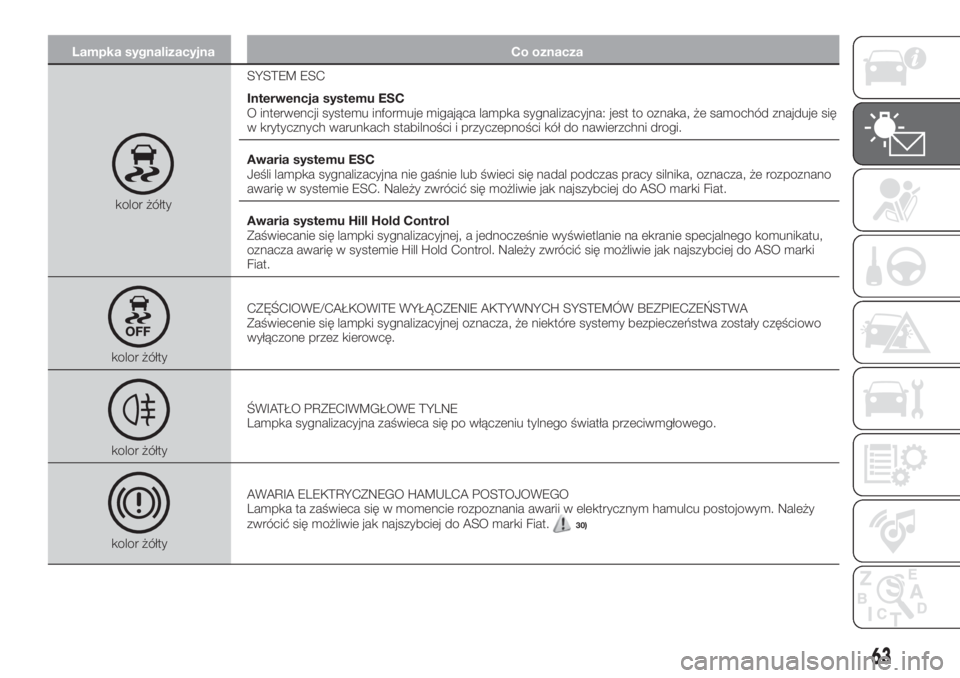

Page 65 of 312

Lampka sygnalizacyjna Co oznacza
kolor żółtySYSTEM ESC
Interwencja systemu ESC
O interwencji systemu informuje migająca lampka sygnalizacyjna: jest to oznaka, że samochód znajduje się
w krytycznych warunkach stabilności i przyczepności kół do nawierzchni drogi.
Awaria systemu ESC
Jeśli lampka sygnalizacyjna nie gaśnie lub świeci się nadal podczas pracy silnika, oznacza, że rozpoznano
awarię w systemie ESC. Należy zwrócić się możliwie jak najszybciej do ASO marki Fiat.
Awaria systemu Hill Hold Control
Zaświecanie się lampki sygnalizacyjnej, a jednocześnie wyświetlanie na ekranie specjalnego komunikatu,
oznacza awarię w systemie Hill Hold Control. Należy zwrócić się możliwie jak najszybciej do ASO marki
Fiat.
kolor żółtyCZĘŚCIOWE/CAŁKOWITE WYŁĄCZENIE AKTYWNYCH SYSTEMÓW BEZPIECZEŃSTWA
Zaświecenie się lampki sygnalizacyjnej oznacza, że niektóre systemy bezpieczeństwa zostały częściowo
wyłączone przez kierowcę.
kolor żółtyŚWIATŁO PRZECIWMGŁOWE TYLNE
Lampka sygnalizacyjna zaświeca się po włączeniu tylnego światła przeciwmgłowego.
kolor żółtyAWARIA ELEKTRYCZNEGO HAMULCA POSTOJOWEGO
Lampka ta zaświeca się w momencie rozpoznania awarii w elektrycznym hamulcu postojowym. Należy
zwrócić się możliwie jak najszybciej do ASO marki Fiat.
30)
63

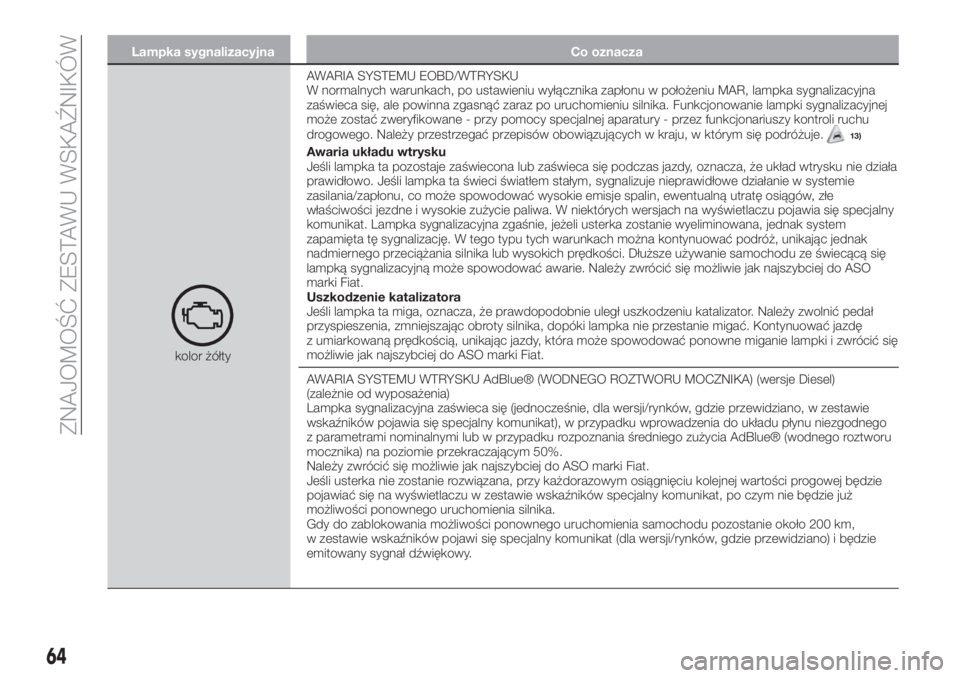

Page 66 of 312

Lampka sygnalizacyjna Co oznacza
kolor żółtyAWARIA SYSTEMU EOBD/WTRYSKU
W normalnych warunkach, po ustawieniu wyłącznika zapłonu w położeniu MAR, lampka sygnalizacyjna
zaświeca się, ale powinna zgasnąć zaraz po uruchomieniu silnika. Funkcjonowanie lampki sygnalizacyjnej
może zostać zweryfikowane - przy pomocy specjalnej aparatury - przez funkcjonariuszy kontroli ruchu
drogowego. Należy przestrzegać przepisów obowiązujących w kraju, w którym się podróżuje.
13)
Awaria układu wtrysku
Jeśli lampka ta pozostaje zaświecona lub zaświeca się podczas jazdy, oznacza, że układ wtrysku nie działa
prawidłowo. Jeśli lampka ta świeci światłem stałym, sygnalizuje nieprawidłowe działanie w systemie
zasilania/zapłonu, co może spowodować wysokie emisje spalin, ewentualną utratę osiągów, złe
właściwości jezdne i wysokie zużycie paliwa. W niektórych wersjach na wyświetlaczu pojawia się specjalny
komunikat. Lampka sygnalizacyjna zgaśnie, jeżeli usterka zostanie wyeliminowana, jednak system
zapamięta tę sygnalizację. W tego typu tych warunkach można kontynuować podróż, unikając jednak
nadmiernego przeciążania silnika lub wysokich prędkości. Dłuższe używanie samochodu ze świecącą się
lampką sygnalizacyjną może spowodować awarie. Należy zwrócić się możliwie jak najszybciej do ASO
marki Fiat.
Uszkodzenie katalizatora
Jeśli lampka ta miga, oznacza, że prawdopodobnie uległ uszkodzeniu katalizator. Należy zwolnić pedał
przyspieszenia, zmniejszając obroty silnika, dopóki lampka nie przestanie migać. Kontynuować jazdę
z umiarkowaną prędkością, unikając jazdy, która może spowodować ponowne miganie lampki i zwrócić się
możliwie jak najszybciej do ASO marki Fiat.
AWARIA SYSTEMU WTRYSKU AdBlue® (WODNEGO ROZTWORU MOCZNIKA) (wersje Diesel)
(zależnie od wyposażenia)
Lampka sygnalizacyjna zaświeca się (jednocześnie, dla wersji/rynków, gdzie przewidziano, w zestawie
wskaźników pojawia się specjalny komunikat), w przypadku wprowadzenia do układu płynu niezgodnego
z parametrami nominalnymi lub w przypadku rozpoznania średniego zużycia AdBlue® (wodnego roztworu
mocznika) na poziomie przekraczającym 50%.
Należy zwrócić się możliwie jak najszybciej do ASO marki Fiat.
Jeśli usterka nie zostanie rozwiązana, przy każdorazowym osiągnięciu kolejnej wartości progowej będzie
pojawiać się na wyświetlaczu w zestawie wskaźników specjalny komunikat, po czym nie będzie już
możliwości ponownego uruchomienia silnika.
Gdy do zablokowania możliwości ponownego uruchomienia samochodu pozostanie około 200 km,
w zestawie wskaźników pojawi się specjalny komunikat (dla wersji/rynków, gdzie przewidziano) i będzie
emitowany sygnał dźwiękowy.
64
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW

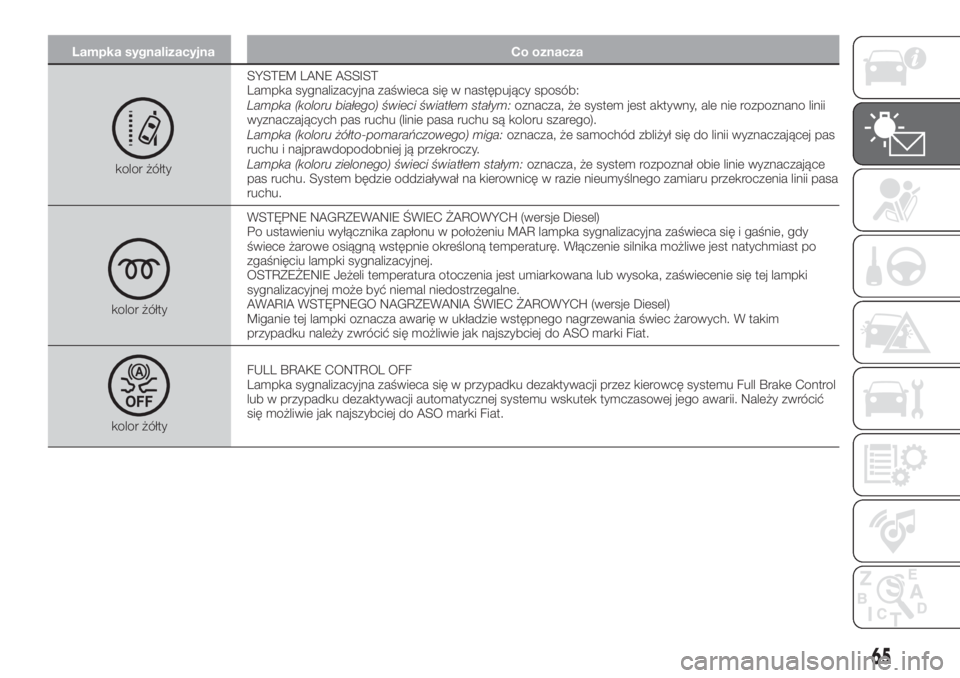

Page 67 of 312

Lampka sygnalizacyjna Co oznacza
kolor żółtySYSTEM LANE ASSIST
Lampka sygnalizacyjna zaświeca się w następujący sposób:
Lampka (koloru białego) świeci światłem stałym:oznacza, że system jest aktywny, ale nie rozpoznano linii
wyznaczających pas ruchu (linie pasa ruchu są koloru szarego).
Lampka (koloru żółto-pomarańczowego) miga:oznacza, że samochód zbliżył się do linii wyznaczającej pas
ruchu i najprawdopodobniej ją przekroczy.
Lampka (koloru zielonego) świeci światłem stałym:oznacza, że system rozpoznał obie linie wyznaczające
pas ruchu. System będzie oddziaływał na kierownicę w razie nieumyślnego zamiaru przekroczenia linii pasa
ruchu.
kolor żółtyWSTĘPNE NAGRZEWANIE ŚWIEC ŻAROWYCH (wersje Diesel)
Po ustawieniu wyłącznika zapłonu w położeniu MAR lampka sygnalizacyjna zaświeca się i gaśnie, gdy
świece żarowe osiągną wstępnie określoną temperaturę. Włączenie silnika możliwe jest natychmiast po
zgaśnięciu lampki sygnalizacyjnej.
OSTRZEŻENIE Jeżeli temperatura otoczenia jest umiarkowana lub wysoka, zaświecenie się tej lampki
sygnalizacyjnej może być niemal niedostrzegalne.
AWARIA WSTĘPNEGO NAGRZEWANIA ŚWIEC ŻAROWYCH (wersje Diesel)
Miganie tej lampki oznacza awarię w układzie wstępnego nagrzewania świec żarowych. W takim
przypadku należy zwrócić się możliwie jak najszybciej do ASO marki Fiat.
kolor żółtyFULL BRAKE CONTROL OFF
Lampka sygnalizacyjna zaświeca się w przypadku dezaktywacji przez kierowcę systemu Full Brake Control
lub w przypadku dezaktywacji automatycznej systemu wskutek tymczasowej jego awarii. Należy zwrócić
się możliwie jak najszybciej do ASO marki Fiat.
65

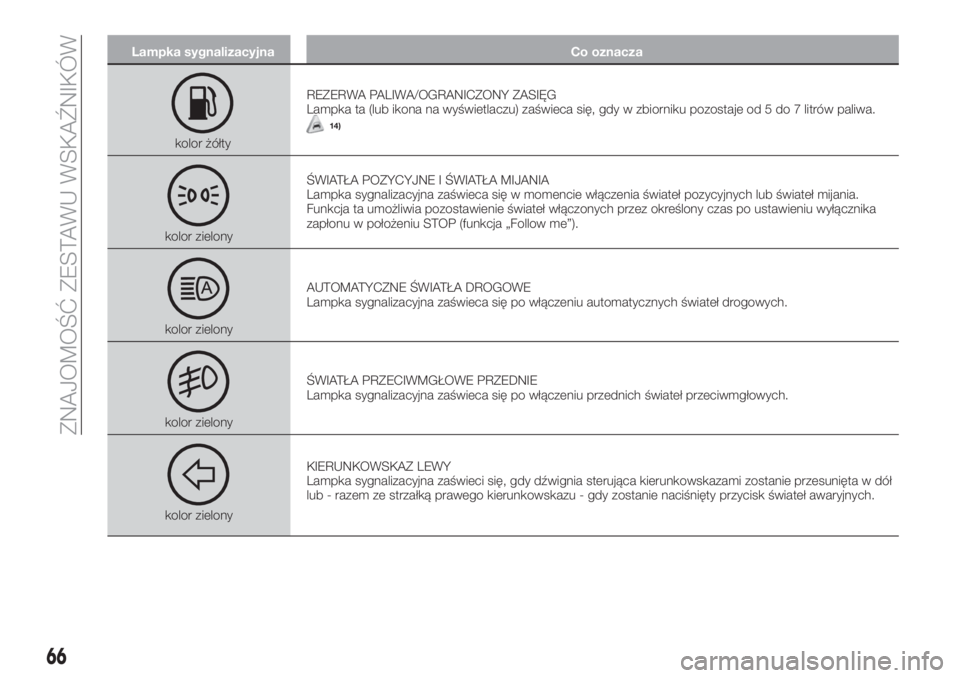

Page 68 of 312

Lampka sygnalizacyjna Co oznacza
kolor żółtyREZERWA PALIWA/OGRANICZONY ZASIĘG
Lampka ta (lub ikona na wyświetlaczu) zaświeca się, gdy w zbiorniku pozostaje od 5 do 7 litrów paliwa.
14)
kolor zielonyŚWIATŁA POZYCYJNE I ŚWIATŁA MIJANIA
Lampka sygnalizacyjna zaświeca się w momencie włączenia świateł pozycyjnych lub świateł mijania.
Funkcja ta umożliwia pozostawienie świateł włączonych przez określony czas po ustawieniu wyłącznika
zapłonu w położeniu STOP (funkcja „Follow me”).
kolor zielonyAUTOMATYCZNE ŚWIATŁA DROGOWE
Lampka sygnalizacyjna zaświeca się po włączeniu automatycznych świateł drogowych.
kolor zielonyŚWIATŁA PRZECIWMGŁOWE PRZEDNIE
Lampka sygnalizacyjna zaświeca się po włączeniu przednich świateł przeciwmgłowych.
kolor zielonyKIERUNKOWSKAZ LEWY
Lampka sygnalizacyjna zaświeci się, gdy dźwignia sterująca kierunkowskazami zostanie przesunięta w dół
lub - razem ze strzałką prawego kierunkowskazu - gdy zostanie naciśnięty przycisk świateł awaryjnych.
66
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW

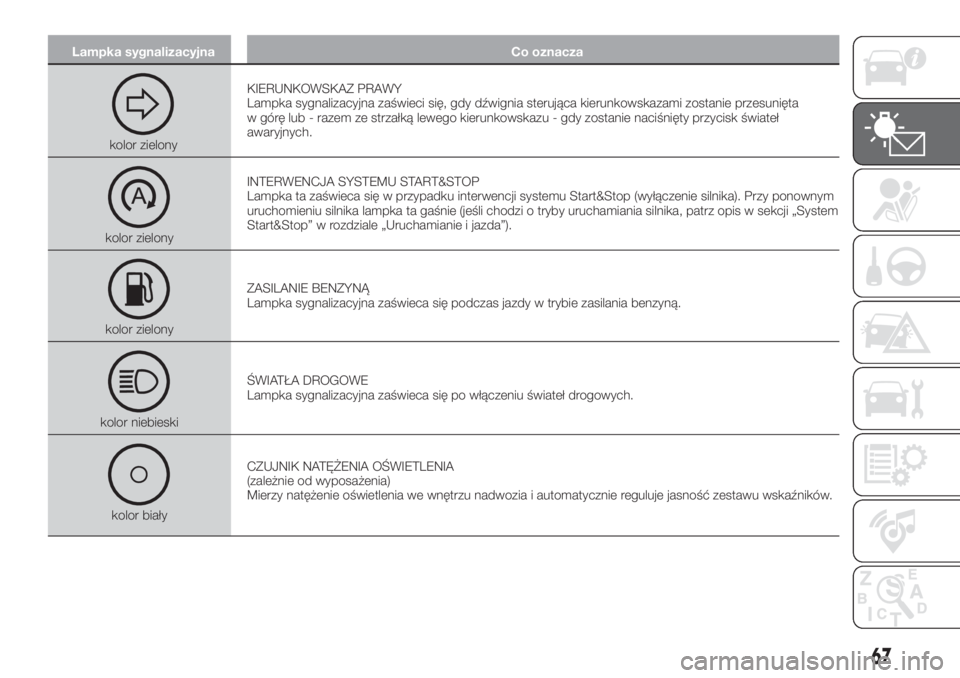

Page 69 of 312

Lampka sygnalizacyjna Co oznacza
kolor zielonyKIERUNKOWSKAZ PRAWY
Lampka sygnalizacyjna zaświeci się, gdy dźwignia sterująca kierunkowskazami zostanie przesunięta
w górę lub - razem ze strzałką lewego kierunkowskazu - gdy zostanie naciśnięty przycisk świateł
awaryjnych.
kolor zielonyINTERWENCJA SYSTEMU START&STOP
Lampka ta zaświeca się w przypadku interwencji systemu Start&Stop (wyłączenie silnika). Przy ponownym
uruchomieniu silnika lampka ta gaśnie (jeśli chodzi o tryby uruchamiania silnika, patrz opis w sekcji „System
Start&Stop” w rozdziale „Uruchamianie i jazda”).
kolor zielonyZASILANIE BENZYNĄ
Lampka sygnalizacyjna zaświeca się podczas jazdy w trybie zasilania benzyną.
kolor niebieskiŚWIATŁA DROGOWE
Lampka sygnalizacyjna zaświeca się po włączeniu świateł drogowych.
kolor białyCZUJNIK NATĘŻENIA OŚWIETLENIA
(zależnie od wyposażenia)
Mierzy natężenie oświetlenia we wnętrzu nadwozia i automatycznie reguluje jasność zestawu wskaźników.
67

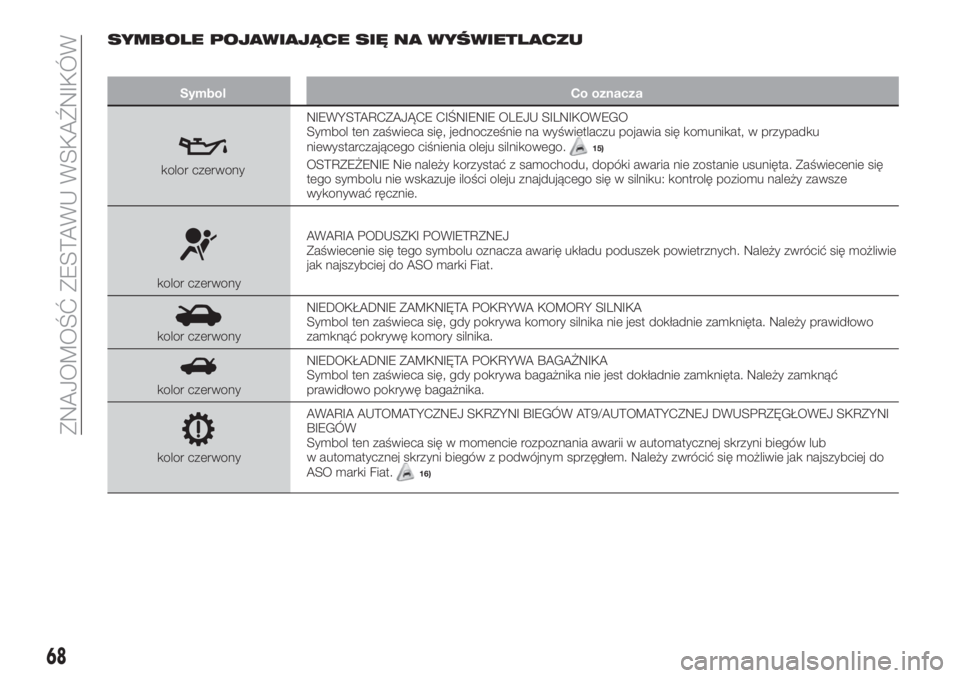

Page 70 of 312

SYMBOLE POJAWIAJĄCE SIĘ NA WYŚWIETLACZU
Symbol Co oznacza
kolor czerwonyNIEWYSTARCZAJĄCE CIŚNIENIE OLEJU SILNIKOWEGO
Symbol ten zaświeca się, jednocześnie na wyświetlaczu pojawia się komunikat, w przypadku
niewystarczającego ciśnienia oleju silnikowego.
15)
OSTRZEŻENIE Nie należy korzystać z samochodu, dopóki awaria nie zostanie usunięta. Zaświecenie się
tego symbolu nie wskazuje ilości oleju znajdującego się w silniku: kontrolę poziomu należy zawsze
wykonywać ręcznie.
kolor czerwonyAWARIA PODUSZKI POWIETRZNEJ
Zaświecenie się tego symbolu oznacza awarię układu poduszek powietrznych. Należy zwrócić się możliwie
jak najszybciej do ASO marki Fiat.
kolor czerwonyNIEDOKŁADNIE ZAMKNIĘTA POKRYWA KOMORY SILNIKA
Symbol ten zaświeca się, gdy pokrywa komory silnika nie jest dokładnie zamknięta. Należy prawidłowo
zamknąć pokrywę komory silnika.
kolor czerwonyNIEDOKŁADNIE ZAMKNIĘTA POKRYWA BAGAŻNIKA
Symbol ten zaświeca się, gdy pokrywa bagażnika nie jest dokładnie zamknięta. Należy zamknąć
prawidłowo pokrywę bagażnika.
kolor czerwonyAWARIA AUTOMATYCZNEJ SKRZYNI BIEGÓW AT9/AUTOMATYCZNEJ DWUSPRZĘGŁOWEJ SKRZYNI
BIEGÓW
Symbol ten zaświeca się w momencie rozpoznania awarii w automatycznej skrzyni biegów lub
w automatycznej skrzyni biegów z podwójnym sprzęgłem. Należy zwrócić się możliwie jak najszybciej do
ASO marki Fiat.16)
68
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW
