FIAT 500X 2019 Instrukcja obsługi (in Polish)

SYSTEMY
ZABEZPIECZAJĄCE
PASAŻERÓW
Jednym z najważniejszych elementów
wyposażenia zapewniającego
bezpieczeństwo w samochodzie są
następujące systemy zabezpieczające:
pasy bezpieczeństwa;
system SBR (Seat Belt Reminder);
zagłówki;
systemy chroniące dzieci;
przednie i boczne poduszki
powietrzne.
Należy zwrócić szczególną uwagę na
informacje podane na następnych
stronach. Niezwykle ważne jest
bowiem, aby systemy zabezpieczające
stosowane były w sposób prawidłowy,
zapewniając możliwie jak największe
bezpieczeństwo kierowcy i pasażerom
samochodu.
W celu zapoznania się z opisem
regulacji zagłówków, patrz sekcja
„Zagłówki” w rozdziale „Poznawanie
samochodu”.
PASY
BEZPIECZEŃSTWA
Wszystkie miejsca na siedzeniach
samochodu wyposażone są
w trzypunktowe pasy bezpieczeństwa
ze zwijaczem.
Mechanizm zwijacza interweniuje
poprzez blokowanie taśmy w razie
nagłego hamowania lub silnego
zwalniania samochodem
spowodowanego uderzeniem. Dzięki
temu w normalnych warunkach
możliwe jest swobodne przesuwanie
taśmy pasa, co pozwala na idealne
dopasowanie się jej do ciała pasażera.
W razie wypadku pas bezpieczeństwa
zablokuje się, ograniczając ryzyko
uderzenia ciałem o elementy wnętrza
samochodu lub wypadnięcia na
zewnętrz pojazdu.
Kierowca (jak i wszyscy pasażerowie
samochodu), powinien (powinni)
przestrzegać wszystkich lokalnych
przepisów prawnych dotyczących
sposobu użycia pasów
bezpieczeństwa.
Przed rozpoczęciem podróży należy
zapiąć zawsze pasy bezpieczeństwa.
UŻYWANIE PASÓW
BEZPIECZEŃSTWA
Pas bezpieczeństwa należy zapinać
przy wyprostowanej klatce piersiowej
i plecach przylegających do oparcia
siedzenia.
W celu zapięcia pasa należy chwycić
zaczep A rys. 63 i wsunąć go do
gniazda zatrzasku B, do momentu
usłyszenia dźwięku zablokowania.
Jeżeli podczas wyciągania pas
zablokuje się, należy puścić taśmę
pasa, aby zwinęła się na krótkim
odcinku i ponownie ją wyciągnąć,
unikając gwałtownych ruchów.
W celu odpięcia pasa należy nacisnąć
przycisk C rys. 63 i podtrzymywać pas
w momencie zwijania, aby się nie
poskręcał.
68) 69)
63F1B0101C
99

W samochodzie zaparkowanym na
bardzo pochyłej drodze zwijacz może
się zablokować; jest to normalne
zjawisko. Ponadto mechanizm zwijacza
blokuje taśmę za każdym razem przy jej
szybkim wyciągnięciu lub w przypadku
nagłego hamowania, zderzenia i jazdy
na zakręcie z dużą prędkością.
Po zajęciu miejsc pasy bezpieczeństwa
na miejscach tylnych należy zapinać
w sposób pokazany na rys. 64.
OSTRZEŻENIE Przywracając siedzenie
tylne z pozycji złożonej w pozycję
normalnego użycia, należy uważać, aby
właściwie ułożyć pas bezpieczeństwa
i umożliwić tym samym bezpośrednie
jego użycie.REGULACJA WYSOKOŚCI
PASÓW
BEZPIECZEŃSTWA
70) 71)
Możliwa jest regulacja wysokości
w pięciu różnych położeniach.
Aby wykonać regulację wysokości, od
góry do dołu, należy nacisnąć
jednocześnie przyciski
A rys. 65 (znajdujące się z obu stron
uchwytu B) i przesunąć w dół ten
uchwyt.
Aby wykonać regulację wysokości, od
dołu do góry, wystarczy przesunąć
uchwyt B (bez konieczności naciskania
jakichkolwiek przycisków).
Należy wyregulować zawsze wysokość
pasów bezpieczeństwa, dostosowując
je do budowy ciał pasażerów: może to
znacznie zmniejszyć ryzyko obrażeń
w razie zderzenia.Prawidłową regulację uzyskuje się, gdy
taśma przechodzi mniej więcej
w połowie końcowego odcinka
ramienia i szyi.
UWAGA
68)Podczas jazdy nie należy naciskać
przycisku C.
69)Należy pamiętać, że w razie
gwałtownego zderzenia pasażerowie
siedzeń tylnych, którzy nie zapną pasów
bezpieczeństwa, poza tym że są narażeni
na obrażenia, stanowią poważne
zagrożenie dla pasażera i kierowcy na
siedzeniach przednich.
70)Regulację wysokości mocowania pasa
bezpieczeństwa należy wykonać
w samochodzie zatrzymanym.
71)Po wykonaniu regulacji wysokości
należy zawsze sprawdzić, czy uchwyt jest
prawidłowo zablokowany w jednym
z przewidzianych położeń. W tym celu
należy, przy zwolnionych przyciskach A,
wywrzeć dodatkowy nacisk w dół, aby
umożliwić zatrzaśnięcie mechanizmu
mocującego, gdyby to nie nastąpiło
w jednej z określonych pozycji.
64F1B0382C
65F1B0103C
100
BEZPIECZEŃSTWO

SYSTEM SBR (Seat
Belt Reminder)
System SBR ostrzega pasażerów
miejsc przednich i tylnych (zależnie od
wyposażenia) o braku zapięcia
odnośnego pasa bezpieczeństwa.
System ten sygnalizuje brak zapięcia
pasów bezpieczeństwa, emitując
sygnały wizualne (zaświecanie lampki
sygnalizacyjnej w zestawie wskaźników
oraz symboli na wyświetlaczu) i sygnały
dźwiękowe (patrz opis w kolejnych
sekcjach).
UWAGA W celu wyłączenia na stałe
sygnalizatora dźwiękowego należy
zwrócić się do ASO marki Fiat.
Sygnalizator dźwiękowy można
w dowolnym momencie uaktywnić
ponownie za pośrednictwem Menu
wyświetlacza (patrz opis w sekcji
„Wyświetlacz” w rozdziale „Poznawanie
zestawu wskaźników”).
DZIAŁANIE LAMPKI
SYGNALIZACYJNEJ
PASÓW
BEZPIECZEŃSTWA
MIEJSC PRZEDNICH
W momencie ustawienia wyłącznika
zapłonu w położeniu MAR lampka
sygnalizacyjna
(patrz rys. 66 )
zaświeca się na kilka sekund,
niezależnie od stanu przednich pasów
bezpieczeństwa.
Gdy prędkość samochodu nie
przekracza 20 km/h, jeśli pas
bezpieczeństwa po stronie kierowcy lub
pas bezpieczeństwa po stronie
pasażera jest odpięty (a pasażer siedzi
na swoim miejscu), lampka ta świeci
światłem stałym.Gdy tylko zostanie przekroczona
prędkość progowa 20 km/h,
w przypadku niezapiętych pasów
bezpieczeństwa po stronie kierowcy lub
po stronie pasażera (pasażer siedzi na
swoim miejscu), uaktywnia się sygnał
dźwiękowy i jednocześnie przez około
105 sekund miga lampka
sygnalizacyjna
.
Po jego uaktywnieniu tego typu cykl
sygnałów jest aktywny przez cały
przewidziany czas trwania, jeśli
prędkość samochodu nie spadnie
poniżej 8 km/h lub jeśli nie zostanie
włączony bieg wsteczny albo nie
zostaną zapięte pasy bezpieczeństwa.
Jeśli w trakcie cyklu powiadomień
prędkość samochodu spadnie poniżej
8 km/h lub jeśli zostanie włączony bieg
wsteczny, sygnał akustyczny zostanie
wyłączony, a lampka sygnalizacyjna
będzie świecić światłem stałym.
Jeśli nie upłynął cały przewidziany czas
trwania sygnałów i nie zostaje włączony
bieg wsteczny, cykl zostanie
uruchomiony ponownie, gdy tylko
prędkość samochodu przekroczy
ponownie 20 km/h.
66F1B0657
101

DZIAŁANIE IKON PASÓW
BEZPIECZEŃSTWA
MIEJSC TYLNYCH
Ikony pojawiają się na wyświetlaczu
(rys. 67 wersje z wyświetlaczem
kolorowym lub rys. 68 wersje
z wyświetlaczem jednokolorowym) po
upływie kilku sekund od momentu
ustawienia wyłącznika zapłonu
w położeniu MAR.
Ikony te gasną po około 35 sekundach
od zaświecenia się w przypadku
zapięcia pasów tylnych. Gdy pas jest
odpięty, odnośna ikona pozostaje
zaświecona przez około 65 sekund, po
czym gaśnie i nie jest emitowany sygnał
akustyczny.
Ikony widniejące na wyświetlaczu
wskazują (w zależności od różnych
sytuacji):
A: zapięty pas bezpieczeństwa
miejsca tylnego lewego;
B: zapięty pas bezpieczeństwa
miejsca tylnego środkowego;
C: odpięty pas bezpieczeństwa
miejsca tylnego prawego.
Ikony wyświetlane są w zależności od
odnośnych pasów bezpieczeństwa
miejsc tylnych i pozostają zaświecone
67F1B065868F1B0659
102
BEZPIECZEŃSTWO

przez około 65 sekund od ostatniej
zmiany statusu pasa:
jeśli pas bezpieczeństwa jest zapięty,
odnośna ikona będzie wyglądać, jak
pokazano w punktachAiB(kolor
zielony w przypadku kolorowego
wyświetlacza);
jeśli pas bezpieczeństwa jest
odpięty,odnośna ikona będzie
wyglądać, jak pokazano w punkcie C
(kolor czerwony w przypadku
kolorowego wyświetlacza).
Gdy prędkość samochodu wynosi
mniej niż 20 km/h, jeśli tylny pas
bezpieczeństwa jest odpięty, odnośna
ikona (A, B lub C) świeci światłem
stałym przez w sumie około 65 sekund.
Jeśli prędkość samochodu przekracza
20 km/h i bieg wsteczny nie jest
włączony, w momencie odpięcia
tylnego pasa bezpieczeństwa
uaktywnia się natychmiast sygnał
akustyczny, a jednocześnie miga przez
35 sekund właściwa ikona, po czym
sygnał akustyczny ustaje i ikona świeci
światłem stałym aż do końca całego
cyklu.
Ponadto ikony zaświecają się na kilka
sekund przy każdorazowym otwarciu
jednych z drzwi tylnych.OSTRZEŻENIA
Jeśli chodzi o siedzenia tylne, system
SBR wskazuje jedynie, czy pasy
bezpieczeństwa są odpięte (ikona
czerwona) lub zapięte (ikona zielona),
ale nie wskazuje ewentualnej obecności
pasażera na siedzeniu.
W przypadku miejsc tylnych ikony
uaktywniają się po kilku sekundach od
momentu ustawienia wyłącznika
zapłonu w położeniu MAR, niezależnie
od statusu pasów bezpieczeństwa
(nawet jeśli wszystkie pasy
bezpieczeństwa są zapięte).
Wszystkie lampki sygnalizacyjne/ikony
zaświecają się, gdy co najmniej jeden
pas zmienia status z zapiętego na
odpięty i odwrotnie.
NAPINACZE PASÓW
BEZPIECZEŃSTWA
Samochód wyposażony jest
w napinacze pasów bezpieczeństwa
miejsc przednich i tylnych bocznych,
które w trakcie gwałtownego zderzenia
czołowego cofają o kilka centymetrów
taśmę pasa gwarantując w ten sposób
dokładne przyleganie taśmy pasa do
ciała, zanim rozpocznie się akcja
„wyrzucania” z samochodu.
O uaktywnieniu napinaczy pasów
świadczy cofanie się taśmy w kierunku
zwijacza.
Ponadto miejsca przednie samochodu
wyposażone są w jeszcze jedno
urządzenie napinające (zainstalowane
w strefie listwy progu): o jego aktywacji
świadczy skrócenie linki metalowej.
Podczas interwencji napinaczy wydziela
się pewna ilość dymu, który nie jest
szkodliwy i nie oznacza początku
pożaru.
Napinacz nie wymaga żadnej obsługi
ani smarowania: wszelkie czynności
zmieniające jego pierwotny stan wpłyną
negatywnie na jego skuteczność.
Jeżeli, w wyniku nieprzewidzianych
zdarzeń (np. powodzi, sztormu itp.),
urządzenie zostało zalane wodą i/lub
błotem, należy zwrócić się do ASO
marki Fiat w celu dokonania jego
wymiany.
103

OSTRZEŻENIE W celu zapewnienia
maksymalnej ochrony dzięki działaniu
napinacza należy ustawić taśmę pasa
bezpieczeństwa w taki sposób, aby
ściśle przylegała ona do klatki
piersiowej i do bioder.
OGRANICZNIKI
OBCIĄŻENIA
72)
31)
W celu zwiększenia ochrony dla
pasażerów w przypadku kolizji zwijacze
przednich pasów bezpieczeństwa
i tylnych bocznych pasów wyposażone
są w urządzenia wewnętrzne, które
umożliwiają odpowiednią regulację siły
oddziałującej na klatkę piersiową i na
ramiona podczas akcji przytrzymywania
przez pas, w przypadku zderzenia
czołowego.
OSTRZEŻENIA
DOTYCZĄCE UŻYCIA
PASÓW
BEZPIECZEŃSTWA
73) 74) 75)
Użycie pasów bezpieczeństwa jest
konieczne również w przypadku kobiet
w ciąży: zarówno dla osoby ciężarnej
jak i dla dziecka zagrożenie
w przypadku zderzenia jest mniejsze,
jeżeli pas bezpieczeństwa będzie
zapięty.Kobiety ciężarne powinny ustawić dolną
część taśmy pasa dużo niżej, w taki
sposób, aby przechodziła nad miednicą
i pod brzuchem rys. 69. W miarę, jak
ciąża się rozwija, kobieta prowadząca
samochód powinna regulować
siedzenie i kierownicę w taki sposób,
aby mieć pełną kontrolę nad pojazdem
(pedały i kierownica powinny być łatwo
dostępne). Należy jednak zachować
możliwie jak największą odległość
między brzuchem a kierownicą.
Taśma pasa bezpieczeństwa nie może
być poskręcana. Górna część pasa
powinna przechodzić nad ramieniem
i przecinać po przekątnej klatkę
piersiową. Dolna część pasa powinna
przylegać do bioder rys. 70, a nie do
brzucha pasażera. Nie należy używać
przedmiotów (zaczepów, zapinek itp.),
które powodują, że pas
bezpieczeństwa nie przylega do ciała
pasażera.
Dany pas bezpieczeństwa powinien być
używany tylko przez jedną osobę: nie
należy przewozić dziecka na kolanach
pasażera, stosując pas bezpieczeństwa
dla ochrony obojga osób rys. 71.
Ogólnie rzecz biorąc, nie należy zapinać
pasem żadnego przedmiotu
z pasażerem.
69F1B0107C
70F1B0108C
104
BEZPIECZEŃSTWO

KONSERWACJA PASÓW
BEZPIECZEŃSTWA
Aby prawidłowo używać pasów
bezpieczeństwa, należy przestrzegać
skrupulatnie następujących ostrzeżeń:
używać zawsze pasów z dobrze
rozciągniętą i nieposkręcaną taśmą;
upewnić się, czy taśma pasa wysuwa
się swobodnie bez zacinania się;
należy sprawdzić działanie pasa
bezpieczeństwa w następujący sposób:
chwycić pas i energicznie go
pociągnąć;
w wyniku kolizji pas bezpieczeństwa
należy wymienić, nawet jeśli pozornie
wydaje się on być nieuszkodzony. Pas
należy również wymienić w przypadku
aktywacji napinacza pasa
bezpieczeństwa;
unikać zamoczenia zwijaczy pasów
bezpieczeństwa: ich poprawne
działanie gwarantowane jest tylkowówczas, jeśli nie dostała się do nich
woda;
należy wymienić pas
bezpieczeństwa, jeżeli posiada oznaki
zniszczenia lub przecięcia.
UWAGA
72)Napinacz pasa bezpieczeństwa jest
urządzeniem jednorazowego użytku. Po
uaktywnieniu napinacza należy zwrócić się
do ASO marki Fiat w celu wymienienia go.
73)Absolutnie zabrania się demontowania
lub naruszania komponentów pasów
bezpieczeństwa i napinaczy. Wszelkie tego
typu czynności mogą być wykonane
wyłącznie przez autoryzowanego
specjalistę. Należy zwracać się zawsze do
ASO marki Fiat.
74)Aby ochrona była maksymalna, należy
ustawić oparcie siedzenia we właściwej
pozycji, oprzeć się dobrze o oparcie
i zapiąć pas bezpieczeństwa, tak aby
przylegał do klatki piersiowej i do bioder.
Należy zapinać zawsze pasy
bezpieczeństwa zarówno na siedzeniach
przednich jak i tylnych! Podróżowanie bez
zapiętych pasów zwiększa ryzyko
poważnych obrażeń lub zagraża życiu
w przypadku zderzania.75)Jeżeli pas bezpieczeństwa uległ
mocnemu przeciążeniu, np. podczas
wypadku, powinien być całkowicie
wymieniony razem z mocowaniami,
śrubami mocującymi oraz z napinaczem
pasa; w rzeczywistości bowiem, nawet
jeżeli pozornie wydaje się być
nieuszkodzony, mógł stracić swoje
własności wytrzymałościowe.OSTRZEŻENIE
31)Interwencje, które powodują uderzenia,
wibracje lub nagrzanie miejscowe (powyżej
100°C przez maksymalny czas 6 godzin),
w strefie napinacza, mogą spowodować
jego uszkodzenie lub uaktywnienie się.
W razie konieczności wykonania interwencji
w zakresie tego typu komponentów, należy
zwrócić się do ASO marki Fiat.
71F1B0109C
105

SYSTEMY
OCHRONNE DLA
DZIECI
BEZPIECZNE
PRZEWOŻENIE DZIECI
76) 77) 78) 79)
W celu zwiększenia ochrony, w razie
zderzenia wszyscy pasażerowie
powinni podróżować na siedząco
i stosować odpowiednie systemy
ochronne, obowiązujące również
niemowlęta i dzieci!
Wymóg ten obowiązuje zgodnie
z dyrektywą 2003/20/WE we
wszystkich krajach członkowskich Unii
Europejskiej.
Dzieci o wzroście poniżej 1,50 metra,
do 12 roku życia, powinny być
chronione specjalnymi systemami
zabezpieczającymi i powinny być
umieszczane na siedzeniach tylnych.
Według statystyk dotyczących
wypadków siedzenia tylne oferują
większą gwarancję bezpieczeństwa dla
dzieci.
Dzieci, w przeciwieństwie do osób
dorosłych, mają głowę proporcjonalnie
większą i cięższą względem reszty
ciała, natomiast mięśnie i struktura
kości nie są jeszcze u nich całkowicie
rozwinięte. W związku z powyższym, do
utrzymania ich w czasie zderzeniawymagane są systemy odmienne od
pasów bezpieczeństwa dla osób
dorosłych, aby ograniczyć do minimum
ryzyko obrażeń w razie wypadku,
hamowania lub manewrów nagłych.
Dzieci powinny siedzieć w sposób
bezpieczny i wygodny. W zależności od
właściwości stosowanych fotelików
zaleca się pozostawiać możliwie jak
najdłużej (przynajmniej do 3-4 lat życia),
foteliki dla dzieci w pozycji przeciwnej
do kierunku jazdy, ponieważ jest to
najbardziej chroniąca je pozycja w razie
zderzenia.
Wyboru najbardziej odpowiedniego do
zastosowania urządzenia
zabezpieczającego dziecko należy
dokonywać w oparciu o wagę i posturę
dziecka. Istnieją różne rodzaje
systemów ochronnych dla dzieci, które
mogą być mocowane w samochodzie
za pomocą pasów bezpieczeństwa lub
za pomocą mocowań ISOFIX/i-Size.
Zaleca się wybierać zawsze najbardziej
odpowiednie dla dziecka systemy
ochronne; w tym celu zachęcamy do
zapoznania się z Instrukcją obsługi
dołączoną do fotelika, aby mieć
pewność, że jest on odpowiedni dla
dziecka, dla którego jest przeznaczony.
W Europie parametry systemów
zabezpieczających dzieci sąregulowane przez normę ECE-R44,
która dzieli je na pięć grup wagowych:
GrupaPrzedziały
wagowe
Grupa 0 do 10 kg wagi
Grupa 0+ do 13 kg wagi
Grupa 1 9 - 18 kg wagi
Grupa 2 15 - 25 kg wagi
Grupa 3 22 - 36 kg wagi
Oprócz wcześniejszej normy
EKG-R44 wprowadzono niedawno
rozporządzenie EKG R-129, które
określa parametry nowych fotelików
dziecięcych i-Size (w celu uzyskania
dodatkowych informacji na ten temat,
patrz opis w sekcji „Dostosowanie
siedzeń pasażerów do użycia fotelików
i-Size”).
Wszystkie urządzenia ochronne
powinny posiadać dane homologacyjne
i znak kontrolny na tabliczce
przymocowanej na stałe do fotelika,
której nie wolno absolutnie usuwać.
W Lineaccessori MOPAR
®dostępne
są foteliki dla dzieci przeznaczone dla
każdej grupy wagowej. Zaleca się
stosować te właśnie foteliki, ponieważ
zaprojektowane zostały specjalnie dla
samochodów marki Fiat.
106
BEZPIECZEŃSTWO

OSTRZEŻENIE Niektóre foteliki
uniwersalne, aby można je było
prawidłowo zamontować
w samochodzie, wymagają
zastosowania produktu akcesoryjnego
(podstawy) sprzedawanego oddzielnie
przez producenta fotelika. Dlatego FCA
zaleca upewnić się u sprzedawcy co do
możliwości zainstalowania pożądanego
fotelika w posiadanym samochodzie
przed zakupieniem go, wykonując
próbę instalacji.
INSTALACJA FOTELIKA
DZIECIĘCEGO Z PASAMI
BEZPIECZEŃSTWA
Foteliki typu uniwersalnego, które
mocowane są tylko pasami
bezpieczeństwa, posiadają
homologację w oparciu o normę EKG
R44 i podzielone są na różne grupy
wagowe.
80) 81) 82) 83)
OSTRZEŻENIE Rysunki przedstawiono
jedynie orientacyjnie dla celów
montażowych. Fotelik należy montować
zgodnie z obowiązkowo dołączoną do
niego instrukcją.
GRUPA0i0+
Dzieci o wadze do 13 kg powinny być
przewożone tyłem do kierunku jazdy
w foteliku jak ten, który przedstawiono
na rys. 72, który - dzięki temu, iżpodtrzymuje głowę - nie powoduje
przeciążenia szyi w przypadku nagłego
hamowania.
Tego typu fotelik jest przytrzymywany
pasami bezpieczeństwa samochodu,
jak wskazano na rys. 72 i powinien
utrzymywać dziecko własnymi
wbudowanymi pasami.
Grupa 1
Począwszy od 9 do 18 kg wagi dzieci
mogą być przewożone zwrócone
przodem do kierunku jazdy rys. 73.Grupa 2
Dzieci o wadze od 15 do 25 kg mogą
być przytrzymywane bezpośrednio
pasami bezpieczeństwa samochodu
rys. 74.
W tym przypadku foteliki pełnią jedynie
funkcję prawidłowego ustawienia
dziecka w stosunku do pasa
bezpieczeństwa, tak aby odcinek
przekątny pasa bezpieczeństwa
72F1B0110C
73F1B0111C
74F1B0112C
107

przylegał do klatki piersiowej, a nie do
szyi, a odcinek poziomy pasa przylegał
do bioder, a nie do brzucha dziecka.
Grupa 3
Dla dzieci o wadze od 22 do 36 kg
istnieją odpowiednie urządzenia
zabezpieczające, które umożliwiają
prawidłowe ustawienia pasa
bezpieczeństwa.

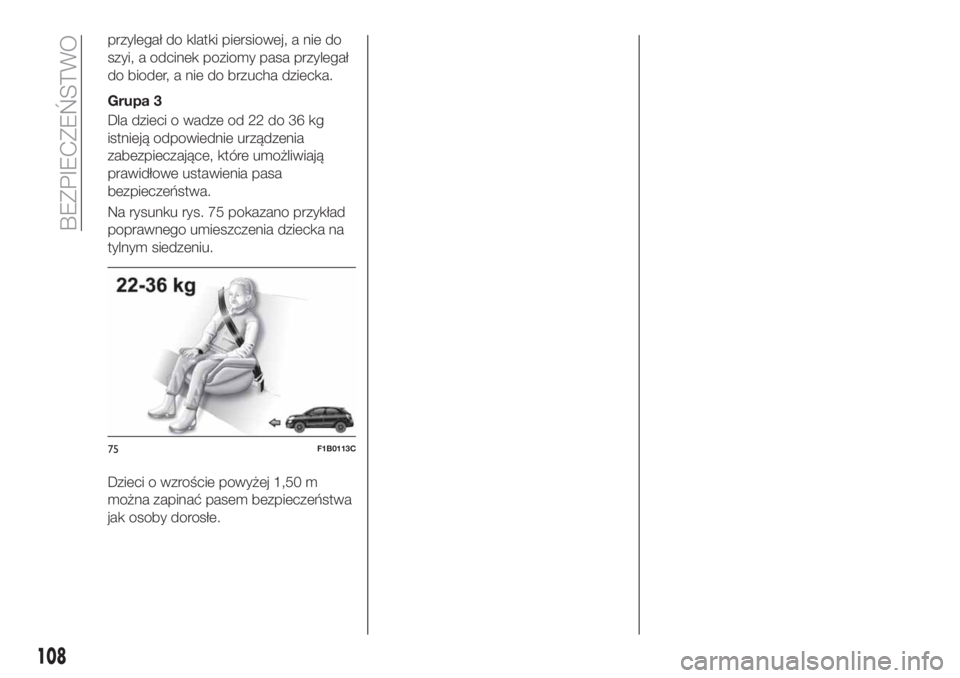

Na rysunku rys. 75 pokazano przykład
poprawnego umieszczenia dziecka na
tylnym siedzeniu.
Dzieci o wzroście powyżej 1,50 m
można zapinać pasem bezpieczeństwa
jak osoby dorosłe.
75F1B0113C
108
BEZPIECZEŃSTWO
