FIAT 500X 2019 Libretto Uso Manutenzione (in Italian)

AVVIAMENTO E GUIDA
Entriamo nel "cuore" dell'auto: vediamo
come utilizzarla al meglio in tutte le sue
potenzialità.
Ecco come guidarla in sicurezza in ogni
situazione facendo di lei una piacevole
compagna di viaggio attenta al nostro
comfort e al nostro portafogli.AVVIAMENTO DEL MOTORE. . . .120
IN SOSTA.................121
FRENO DI STAZIONAMENTO
ELETTRICO (EPB)............121
CAMBIO MANUALE..........124

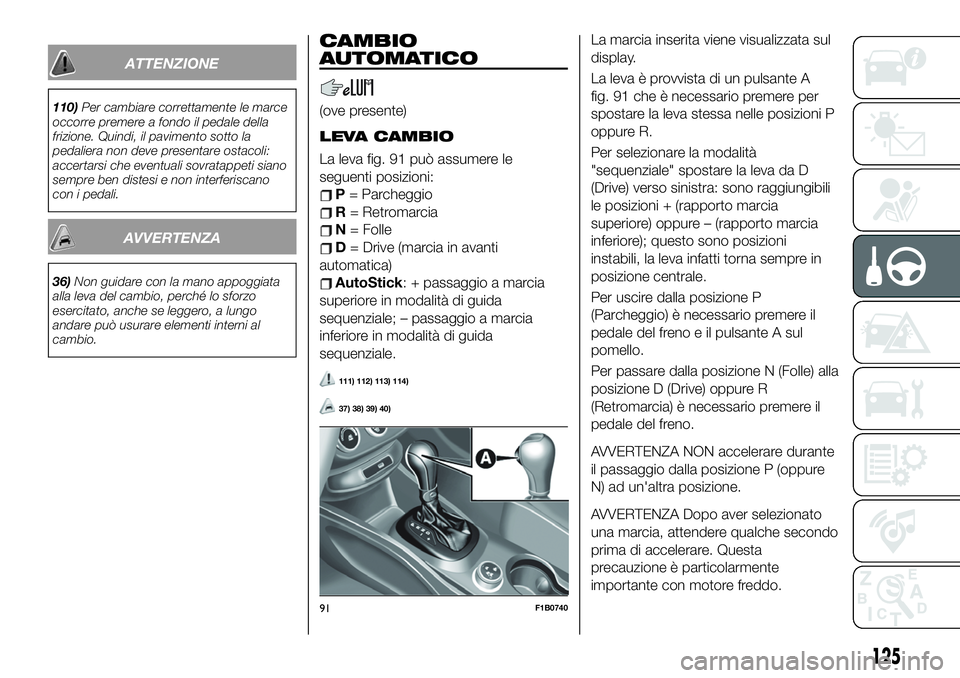

CAMBIO AUTOMATICO........125
CAMBIO AUTOMATICO
A DOPPIA FRIZIONE..........129
SISTEMA START&STOP........132
SPEED LIMITER.............134
CRUISE CONTROL
ELETTRONICO.............135
ADAPTIVE CRUISE CONTROL
(ACC)....................136
DRIVE MODE SELECTOR
(selettore modalità di guida)......142
SISTEMA PARK ASSIST........144
SISTEMA LANE ASSIST
(avviso superamento corsia).....147
TRAFFIC SIGN RECOGNITION . . .149
INTELLIGENT SPEED ASSIST. . . .150
TELECAMERA POSTERIORE
(REAR VIEW CAMERA)........152
TRAINO DI RIMORCHI.........153
RIFORNIMENTO DELLA
VETTURA.................156
ADDITIVO PER EMISSIONI
DIESEL AdBlue (UREA)........160
119

AVVIAMENTO DEL
MOTORE
Prima di avviare la vettura regolare il
sedile, gli specchi retrovisori interni ed
esterni ed allacciare correttamente la
cintura di sicurezza.
Per l'avviamento del motore non
premere mai il pedale dell'acceleratore.
All'occorrenza, sul display possono
essere visualizzati messaggi indicanti la
procedura per effettuare l'avviamento.
103) 104) 105) 106)
32) 33) 34) 35)
Versioni con cambio manuale
Procedere come segue:
inserire il freno di stazionamento
elettrico e posizionare la leva del
cambio in folle;
portare il dispositivo di avviamento in
posizione MAR. Sulle versioni Diesel sul
quadro strumenti si accende la spia
: attendere lo spegnimento della
spia;
premere a fondo il pedale della
frizione, senza premere l'acceleratore;
portare il dispositivo di avviamento in
posizione AVV e rilasciarlo appena il
motore si è avviato;
se il motore non si avvia entro
10 secondi, riportare il dispositivo di
avviamento in posizione STOP ed
attendere 10-15 secondi prima di
ripetere la manovra di avviamento.
ripetuta la manovra, se il problema
dovesse persistere, rivolgersi alla Rete
Assistenziale Fiat.
Versioni con cambio automatico
Procedere come segue:
inserire il freno di stazionamento
elettrico e posizionare la leva del
cambio in posizione P (Parcheggio)
oppure N (Folle);
premere a fondo il pedale del freno,
senza premere l'acceleratore;
portare il dispositivo di avviamento in
posizione AVV;
se il motore non si avvia, riportare il
dispositivo di avviamento in posizione
STOP ed attendere 10-15 secondi
prima di ripetere la manovra di
avviamento;
ripetuta la manovra, se il problema
dovesse persistere, rivolgersi alla Rete
Assistenziale Fiat.
MANCATO AVVIAMENTO
DEL MOTORE
Avviamento del motore con batteria
chiave elettronica (Keyless Go)
scarica od esaurita
La mancata risposta del dispositivo di
avviamento alla pressione del relativo
pulsante potrebbe significare che la
batteria della chiave elettronica sia
scarica oppure esaurita. Il sistema non
rileverà quindi la presenza della chiave
elettronica a bordo della vettura e
visualizzerà sul display un messaggio
dedicato. In questo caso appoggiare
l'estremità arrotondata della chiave
elettronica (lato opposto rispetto al
quale si trova l'inserto metallico
presente nella chiave) sul pulsante del
dispositivo di avviamento e premere il
pulsante stesso mediante la chiave
elettronica. In questo modo si aziona il
dispositivo di avviamento ed è
comunque possibile avviare il motore.
ATTENZIONE
103)Non tentare l'avviamento del motore
versando combustibile od altro liquido
infiammabile all'interno della presa d'aria
del corpo farfallato: questa operazione
potrebbe provocare danni al motore e ad
eventuali persone che si trovino in
prossimità di esso.
120
AVVIAMENTO E GUIDA

104)È pericoloso far funzionare il motore in
locali chiusi. Il motore consuma ossigeno e
scarica anidride carbonica, ossido di
carbonio ed altri gas tossici.
105)Fin quando il motore non è avviato, il
servofreno non è attivo, quindi è
necessario esercitare uno sforzo sul pedale
del freno di gran lunga superiore all'usuale.
106)Evitare l’avviamento mediante spinta,
traino oppure sfruttando le discese. Queste
manovre potrebbero danneggiare la
marmitta catalitica.
AVVERTENZA
32)Si consiglia, nel primo periodo d’uso,
ovvero nei primi 1600 km, di non richiedere
alla vettura le massime prestazioni (ad es.
eccessive accelerazioni, percorrenze
troppo prolungate ai regimi massimi,
frenate eccessivamente intense, ecc.).
33)Con motore arrestato non lasciare il
dispositivo di avviamento in posizione MAR
per evitare che un inutile assorbimento di
corrente scarichi la batteria.
34)Il “colpo d’acceleratore” prima di
arrestare il motore non serve a nulla,
provoca un consumo inutile di combustibile
e, specialmente per motori con
turbocompressore, è dannoso.
35)L’accensione della spia
in modo
lampeggiante dopo l’avviamento oppure
durante un trascinamento prolungato
segnala un'anomalia al sistema di
preriscaldamento candelette. Se il motore
si avvia, la vettura può essere regolarmente
utilizzata, ma è necessario rivolgersi il più
presto possibile alla Rete Assistenziale Fiat.
IN SOSTA
Scendendo dalla vettura estrarre
sempre la chiave dal dispositivo di
avviamento.
In caso di sosta e abbandono della
vettura, procedere come segue:
inserire la marcia (la 1ain salita
oppure la retromarcia in discesa) e
lasciare le ruote sterzate;
spegnere il motore ed azionare il
freno di stazionamento elettrico.
Se la vettura è posteggiata in forte
pendenza si consiglia anche di bloccare
le ruote con un cuneo od un sasso.
Sulle versioni dotate di cambio
automatico o cambio automatico a
doppia frizione prima di rilasciare il
pedale del freno attendere che, sul
display, venga visualizzata la lettera P.
AVVERTENZA Non abbandonare MAI la
vettura con cambio in folle (oppure,
sulle versioni dotate di cambio
automatico o cambio automatico a
doppia frizione, senza aver prima
posizionato la leva cambio in P).
FRENO DI
STAZIONAMENTO
ELETTRICO (EPB)
La vettura è dotata di un freno di
stazionamento elettrico (EPB), che
garantisce un utilizzo migliore e
prestazioni ottimali rispetto ad uno ad
azionamento manuale.
Il freno di stazionamento elettrico è
dotato di un interruttore, ubicato sul
tunnel centrale fig. 89, di un motore a
pinza per ogni ruota posteriore e di un
modulo di controllo elettronico.
AVVERTENZA Prima di abbandonare la
vettura, inserire sempre il freno di
stazionamento elettrico.
AVVERTENZA Oltre a parcheggiare la
vettura con freno di stazionamento
sempre inserito, ruote sterzate, cunei
oppure sassi posizionati davanti alle
89F1B0133C
121

ruote (in casi di forte pendenza),
occorre sempre inserire la marcia (la 1a
se la vettura è parcheggiata in salita
oppure la retromarcia se la vettura è
parcheggiata in discesa. Sulle versioni
dotate di cambio automatico,
posizionare la leva del cambio in
posizione P (Parcheggio).
AVVERTENZA In caso di avaria alla
batteria della vettura, per sbloccare il
freno di stazionamento elettrico è
necessario effettuare la sostituzione
della batteria stessa.
Il freno di stazionamento elettrico può
essere inserito in due modi:
manualmentetirare l'interruttore
fig. 89 ubicato sul tunnel centrale, nel
senso indicato dalla freccia;
automaticamentenelle condizioni di
"Safe Hold" oppure di "Auto Apply".
Inserimento manuale freno di
stazionamento
107) 108) 109)
Per inserire manualmente il freno di
stazionamento elettrico a vettura ferma,
tirare brevemente l'interruttore ubicato
sul tunnel centrale.
Durante l'inserimento del freno di
stazionamento elettrico si potrebbe
percepire una leggera rumorosità
provenire dalla parte posteriore della
vettura.Se si inserisce il freno di stazionamento
elettrico con pedale del freno premuto
si potrebbe percepire un leggero
movimento del pedale.
Con freno di stazionamento elettrico
inserito sul quadro strumenti si accende
la spia
e si accende il LED ubicato
sull'interruttore fig. 89.
AVVERTENZA In caso di spia di avaria
EPB accesa, alcune funzionalità del
freno di stazionamento elettrico
verranno disattivate. In questo caso il
guidatore è responsabile
dell'azionamento del freno e del
parcheggio della vettura in condizioni di
completa sicurezza.
Se, in circostanze eccezionali, dovesse
essere necessario richiedere l'intervento
del freno di stazionamento con vettura
in movimento, mantenere tirato
l'interruttore sul tunnel centrale per tutto
il tempo in cui si desidera l'intervento
del freno stesso.
La spia
potrebbe accendersi nel
caso in cui il sistema idraulico fosse
momentaneamente non disponibile e la
frenata fosse quindi asservita dai
motorini elettrici.
Si accendono inoltre automaticamente
le luci di arresto (stop).
Per interrompere la richiesta di frenatura
con vettura in movimento, rilasciare
l'interruttore sul tunnel centrale.Se, mediante questa procedura, la
vettura viene frenata fino a raggiungere
una velocità inferiore a 3 km/h circa e
l'interruttore viene mantenuto tirato, si
inserirà definitivamente il freno di
stazionamento.
AVVERTENZA La guida della vettura
con freno di stazionamento elettrico
inserito, oppure l'uso ripetuto del freno
di stazionamento elettrico per rallentare
la vettura, potrebbero causare gravi
danni all'impianto frenante.
Disinserimento manuale freno di
stazionamento elettrico
Per disinserire manualmente il freno di
stazionamento, il dispositivo di
avviamento deve essere in posizione
MAR. Inoltre è necessario premere il
pedale del freno, quindi premere
brevemente l'interruttore fig. 89.
Durante il disinserimento si potrebbe
percepire una leggera rumorosità
provenire dalla parte posteriore della
vettura e si potrebbe notare un leggero
movimento del pedale del freno.
Dopo aver disinserito il freno di
stazionamento elettrico, la spia
sul
quadro strumenti e il LED
sull'interruttore si spengono.
Se la spia
sul quadro strumenti
rimane accesa con freno di
stazionamento elettrico disinserito,
122
AVVIAMENTO E GUIDA

significa che è presente un'avaria: in
questo caso rivolgersi alla Rete
Assistenziale Fiat.
AVVERTENZA Sulle versioni dotate di
cambio automatico non utilizzare mai la
posizione P (Parcheggio) in sostituzione
del freno di stazionamento elettrico.
Quando si parcheggia la vettura,
inserire sempre il freno di
stazionamento elettrico per evitare
lesioni oppure danni provocati dal
movimento incontrollato della vettura.
AVVERTENZA Per vetture dotate di
cambio manuale, se il pedale della
frizione viene premuto fino in fondo e
poi viene lasciato contemporaneamente
alla pressione dell'acceleratore, il freno
di stazionamento elettrico si
disinserisce automaticamente.
MODALITÀ DI
FUNZIONAMENTO FRENO
DI STAZIONAMENTO
ELETTRICO
Il freno di stazionamento elettrico può
funzionare secondo le seguenti
modalità:
"Modalità azionamento Dinamico":
questa modalità viene attivata tirando
con continuità l'interruttore
fig. 89 durante la guida;
"Modalità azionamento Statico e
rilascio": con vettura ferma, il freno di
stazionamento elettrico può essereinserito tirando una sola volta
l'interruttore. Per disinserire il freno
premere invece l'interruttore e
contemporaneamente il pedale del
freno;
"Drive Away Release": il freno di
stazionamento elettrico verrà disinserito
automaticamente se è rilevata
l’intenzione del guidatore di muovere la
vettura in marcia avanti oppure in
retromarcia. Sulle versioni con cambio
automatico è necessario anche che la
cintura di sicurezza sia allacciata.
"Safe Hold": quando la velocità della
vettura è inferiore a 3 km/h e per
versioni con cambio automatico la leva
del cambio non è in posizione P
(Parcheggio) ed è rilevata l'intenzione
del guidatore di uscire dalla vettura, il
freno di stazionamento elettrico sarà
inserito automaticamente per porre la
vettura in condizioni di sicurezza;
"Auto Apply": se la velocità della
vettura è inferiore a 3 km/h, il freno di
stazionamento elettrico verrà inserito
automaticamente quando la leva del
cambio viene spostata in posizione P
(Parcheggio) (versioni con cambio
automatico), oppure quando il
dispositivo di avviamento si trova in
posizione STOP (versioni con cambio
manuale). Quando il freno di
stazionamento è inserito ed applicato
alle ruote, si accende il LED ubicatosull'interruttore stesso, unitamente
all'accensione della spia
sul quadro
strumenti. Ogni singolo inserimento
automatico del freno di stazionamento
può essere annullato premendo
l'interruttore sul tunnel centrale e
portando contemporaneamente la leva
del cambio automatico in posizione P
(Parcheggio) oppure il dispositivo di
avviamento in posizione STOP (versioni
con cambio manuale). Questa modalità
è gestibile agendo sul Menu del sistema
Uconnect™.
SAFE HOLD
È una funzione di sicurezza che
inserisce automaticamente il freno di
stazionamento elettrico nel caso in cui
la vettura si trovi in una condizione non
sicura.
Nel caso in cui:
la velocità della vettura è inferiore a
3 km/h;
la leva del cambio non è in posizione
P (Parcheggio) (versioni con cambio
automatico);
la cintura di sicurezza del guidatore
non è allacciata;
la porta lato guidatore è aperta;
non sono stati rilevati tentativi di
pressione del pedale del freno oppure
del pedale dell'acceleratore oppure,
sulle versioni dotate di cambio manuale,
del pedale della frizione
123

il freno di stazionamento elettrico si
inserisce automaticamente per impedire
che la vettura si muova.
La funzione Safe Hold può essere
temporaneamente esclusa premendo
l'interruttore ubicato sul tunnel centrale
e contemporaneamente il pedale freno,
con vettura ferma e porta lato guidatore
aperta.
Una volta esclusa, la funzione verrà
riattivata quando la velocità della vettura
raggiunge i 20 km/h oppure quando il
dispositivo di avviamento viene portato
in posizione STOP e successivamente
in MAR.
ATTENZIONE
107)Durante le manovre di parcheggio su
strade in pendenza, sterzare le ruote,
inserire il freno di stazionamento, la prima
marcia se si è in salita o la retromarcia se in
discesa; per versioni con cambio
automatico, posizionare la leva in "P". Se la
vettura è posteggiata in forte pendenza
occorre bloccare le ruote con un cuneo od
un sasso.
108)Non lasciare mai bambini da soli sulla
vettura incustodita; inoltre allontanandosi
dalla vettura portare sempre con sé la
chiave.
109)Il freno di stazionamento elettrico
deve sempre essere inserito quando si
abbandona la vettura.
CAMBIO MANUALE
110)
36)
Per inserire le marce, premere a fondo il
pedale della frizione e mettere la leva
del cambio nella posizione desiderata
(lo schema per l'inserimento delle
marce è riportato sull'impugnatura della
leva).
Per innestare la 6
amarcia (ove
presente) azionare la leva esercitando
una pressione verso destra per evitare
di inserire erroneamente la 4
amarcia.
Analoga azione per il passaggio dalla 6a
alla 5amarcia.
Versioni 1.0 - 1.3 - 1.4 Turbo Multi
Air - 1.6 Multijet:Per inserire la
retromarcia R dalla posizione di folle
sollevare l'anello A fig. 90 ubicato sotto
il pomello e contemporaneamente
spostare la leva verso sinistra e poi
avanti.
Versioni 1.6 E.Torq:Per inserire la
retromarcia R dalla posizione di folle
spostare la leva verso destra e poi
indietro.
AVVERTENZA La retromarcia può
essere inserita solo a vettura
completamente ferma. Per le versioni
1.6 E.Torq: con motore avviato, prima
di innestare la retromarcia, attendere
almeno 2 secondi con pedale della
frizione premuto a fondo, per evitare di
danneggiare gli ingranaggi e grattare.
AVVERTENZA L'utilizzo del pedale
frizione deve essere limitato
esclusivamente ai soli cambi marcia.
Non guidare con il piede poggiato sul
pedale frizione anche se solo
leggermente. In alcune circostanze,
l'elettronica di controllo del pedale
frizione potrebbe intervenire
interpretando l'errato stile di guida
come un guasto.
90F1B0722
124
AVVIAMENTO E GUIDA

ATTENZIONE
110)Per cambiare correttamente le marce
occorre premere a fondo il pedale della
frizione. Quindi, il pavimento sotto la
pedaliera non deve presentare ostacoli:
accertarsi che eventuali sovratappeti siano
sempre ben distesi e non interferiscano
con i pedali.
AVVERTENZA
36)Non guidare con la mano appoggiata
alla leva del cambio, perché lo sforzo
esercitato, anche se leggero, a lungo
andare può usurare elementi interni al
cambio.
CAMBIO
AUTOMATICO
(ove presente)
LEVA CAMBIO
La leva fig. 91 può assumere le
seguenti posizioni:
P= Parcheggio
R= Retromarcia
N= Folle
D= Drive (marcia in avanti
automatica)
AutoStick: + passaggio a marcia
superiore in modalità di guida
sequenziale; – passaggio a marcia
inferiore in modalità di guida
sequenziale.
111) 112) 113) 114)
37) 38) 39) 40)
La marcia inserita viene visualizzata sul
display.
La leva è provvista di un pulsante A
fig. 91 che è necessario premere per
spostare la leva stessa nelle posizioni P
oppure R.
Per selezionare la modalità
"sequenziale" spostare la leva da D
(Drive) verso sinistra: sono raggiungibili
le posizioni + (rapporto marcia
superiore) oppure – (rapporto marcia
inferiore); questo sono posizioni
instabili, la leva infatti torna sempre in
posizione centrale.
Per uscire dalla posizione P
(Parcheggio) è necessario premere il
pedale del freno e il pulsante A sul
pomello.
Per passare dalla posizione N (Folle) alla
posizione D (Drive) oppure R
(Retromarcia) è necessario premere il
pedale del freno.
AVVERTENZA NON accelerare durante
il passaggio dalla posizione P (oppure
N) ad un'altra posizione.
AVVERTENZA Dopo aver selezionato
una marcia, attendere qualche secondo
prima di accelerare. Questa
precauzione è particolarmente
importante con motore freddo.
91F1B0740
125

MODALITÀ DI GUIDA
AUTOMATICA
Per selezionare la modalità di guida
automatica è necessario posizionare la
leva cambio in D (Drive): il rapporto
ottimale è scelto dalla centralina di
controllo elettronico del cambio in
funzione della velocità della vettura, del
carico motore (posizione del pedale
acceleratore) e dalla pendenza stradale.
È possibile selezionare la posizione D
dal funzionamento sequenziale in
qualunque condizione di marcia.
Funzione "Kick-down"
Per una rapida ripresa della vettura,
premendo a fondo il pedale
dell’acceleratore il sistema di gestione del
cambio può provvedere ad inserire una
marcia inferiore (funzione "Kick-down").
AVVERTENZAIn caso di guida su
percorsi stradali con bassa aderenza (ad
es. neve, ghiaccio, ecc.) evitare di attivare
la modalità di funzionamento
"Kick-down".
Suggerimento marcia
Con cambio in modalità automatica
(posizione leva selettrice in D), se si
richiede un cambio marcia tramite le
levette al volante (ove presenti), il
sistema passerà in "Modalità
sequenziale" ("Autostick"), visualizzando
sul display la marcia inserita per un
tempo di circa 5 secondi.Trascorso tale tempo, senza ulteriore
azione sulle levette al volante, il sistema
tornerà a funzionare in modalità
automatica (D) (con conseguente
visualizzazione sul display).
AUTOSTICK - Modalità
sequenziale
In caso di frequenti cambi marcia (ad
es. quando si guida la vettura in
condizioni di carico pesante, su strade
in pendenza, con forte vento contrario o
durante il traino di rimorchi pesanti), è
consigliabile utilizzare la modalità
Autostick (cambiata sequenziale) per
selezionare e mantenere un rapporto
fisso più basso.
In queste condizioni, l'utilizzo di una
marcia più bassa migliora le prestazioni
della vettura e prolunga la durata del
cambio, limitando i cambi marce ed
evitando fenomeni di surriscaldamento.
È possibile passare dalla posizione D
(Drive) alla modalità sequenziale
qualunque sia la velocità della vettura.
Attivazione
Con leva cambio in posizione D (Drive),
per attivare la modalità di guida
sequenziale spostare la leva verso
sinistra (indicazione–e+sulla
mostrina). Sul display verrà visualizzata
la marcia inserita.Spostando la leva del cambio in avanti
verso il simbolo – oppure all'indietro
verso il simbolo + si effettua il cambio
marce.
Disattivazione
Per disattivare la modalità di guida
sequenziale, riportare la leva del cambio
in posizione D (Drive), modalità
automatica.
COMANDI AL VOLANTE(ove presenti)
41)
Su alcune versioni è possibile gestire in
modo sequenziale il cambio tramite i
comandi al volante fig. 92.
92F1B0661
126
AVVIAMENTO E GUIDA

Per utilizzare i comandi al volante la leva
del comando cambio deve essere in
posizione D (Drive) oppure in posizione
centrale tra (+)e(–):
agendo sulla levetta al volante (+)
(tirando la levetta verso il guidatore):
inserimento rapporto superiore;
agendo sulla levetta al volante (–)
(tirando la levetta verso il guidatore):
inserimento rapporto inferiore.
L’inserimento di un rapporto marcia
inferiore (oppure superiore) è permesso
solo se i giri motore lo consentono.
AVVIAMENTO DEL
MOTORE
L'avviamento del motore è consentito
solo con leva del cambio in posizione P
oppure N. Pertanto, all’avviamento del
motore, il sistema si troverà in posizione
N oppure P (quest’ultima corrisponde
alla posizione di folle, ma la vettura si
trova con le ruote bloccate
meccanicamente).
MOVIMENTAZIONE DELLA
VETTURA
Per movimentare la vettura dalla
posizione P premere il pedale del freno
e, agendo sul pulsante della leva
cambio, spostare la leva nella posizione
desiderata (D, R oppure in "Modalità
sequenziale"). Il display visualizzerà la
marcia inserita.Rilasciando il pedale del freno la vettura
inizierà a muoversi in avanti oppure
indietro, appena la manovra viene
inserita (effetto "creeping"). In questo
caso non è necessario premere
l’acceleratore.
AVVERTENZA La condizione
d’incongruenza tra marcia realmente
inserita (visualizzata sul display) e
posizione della leva cambio è segnalata
dal lampeggio, sulla mostrina del
cambio, della lettera corrispondente alla
posizione della leva stessa (viene inoltre
emessa una segnalazione acustica).
Tale condizione non è da intendersi
come anomalia di funzionamento, ma
semplicemente come richiesta da parte
del sistema di ripetizione della manovra.
AVVERTENZA Con freno di
stazionamento elettrico disinserito e
pedale del freno rilasciato, motore al
regime minimo e leva del cambio in
posizione D, R oppure sequenziale,
prestare la massima attenzione poiché
la vettura è in grado di muoversi anche
senza premere il pedale
dell'acceleratore. Tale condizione può
essere utilizzata con vettura in piano
nelle manovre strette di parcheggio,
avendo cura di agire solo sul pedale del
freno.INIBIZIONE
INSERIMENTO MARCE
Questo sistema impedisce di spostare
la leva del cambio dalla posizione P
(Parcheggio) oppure N (folle) se non è
stato prima premuto il pedale del freno.
Con dispositivo di avviamento in MAR
(motore acceso oppure spento):
per portare il cambio in una
posizione diversa da P (Parcheggio)
oppure daNaRènecessario premere
il pedale del freno ed il pulsante A
fig. 91 sul pomello della leva cambio;
per portare la leva dalla posizione N
alla posizione D è necessario premere il
pedale del freno.
In caso di guasto oppure con batteria
della vettura scarica, la leva rimane
bloccata in posizione P. Per sbloccare
manualmente la leva vedere quanto
descritto nel paragrafo "Cambio
automatico - sblocco leva" nel capitolo
"In emergenza".
BLOCCO ACCENSIONE E
POSIZIONE PARCHEGGIO
Versioni dotate di sistema Keyless
Go: questa funzione richiede di
posizionare la leva del cambio in P
(Parcheggio); portare successivamente
il dispositivo di avviamento in posizione
STOP.
127

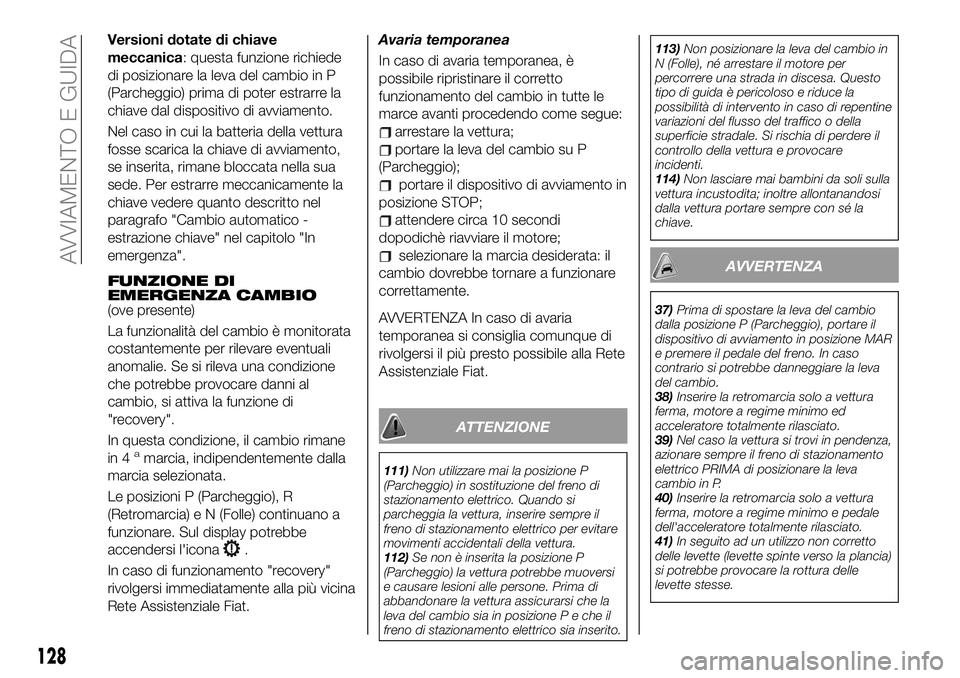

Versioni dotate di chiave
meccanica: questa funzione richiede
di posizionare la leva del cambio in P
(Parcheggio) prima di poter estrarre la
chiave dal dispositivo di avviamento.
Nel caso in cui la batteria della vettura
fosse scarica la chiave di avviamento,
se inserita, rimane bloccata nella sua
sede. Per estrarre meccanicamente la
chiave vedere quanto descritto nel
paragrafo "Cambio automatico -
estrazione chiave" nel capitolo "In
emergenza".
FUNZIONE DI
EMERGENZA CAMBIO
(ove presente)
La funzionalità del cambio è monitorata
costantemente per rilevare eventuali
anomalie. Se si rileva una condizione
che potrebbe provocare danni al
cambio, si attiva la funzione di
"recovery".
In questa condizione, il cambio rimane
in 4
amarcia, indipendentemente dalla
marcia selezionata.
Le posizioni P (Parcheggio), R
(Retromarcia) e N (Folle) continuano a
funzionare. Sul display potrebbe
accendersi l'icona
.
In caso di funzionamento "recovery"
rivolgersi immediatamente alla più vicina
Rete Assistenziale Fiat.Avaria temporanea
In caso di avaria temporanea, è
possibile ripristinare il corretto
funzionamento del cambio in tutte le
marce avanti procedendo come segue:
arrestare la vettura;
portare la leva del cambio su P
(Parcheggio);
portare il dispositivo di avviamento in
posizione STOP;
attendere circa 10 secondi
dopodichè riavviare il motore;
selezionare la marcia desiderata: il
cambio dovrebbe tornare a funzionare
correttamente.
AVVERTENZA In caso di avaria
temporanea si consiglia comunque di
rivolgersi il più presto possibile alla Rete
Assistenziale Fiat.
ATTENZIONE
111)Non utilizzare mai la posizione P
(Parcheggio) in sostituzione del freno di
stazionamento elettrico. Quando si
parcheggia la vettura, inserire sempre il
freno di stazionamento elettrico per evitare
movimenti accidentali della vettura.
112)Se non è inserita la posizione P
(Parcheggio) la vettura potrebbe muoversi
e causare lesioni alle persone. Prima di
abbandonare la vettura assicurarsi che la
leva del cambio sia in posizione P e che il
freno di stazionamento elettrico sia inserito.113)Non posizionare la leva del cambio in
N (Folle), né arrestare il motore per
percorrere una strada in discesa. Questo
tipo di guida è pericoloso e riduce la
possibilità di intervento in caso di repentine
variazioni del flusso del traffico o della
superficie stradale. Si rischia di perdere il
controllo della vettura e provocare
incidenti.
114)Non lasciare mai bambini da soli sulla
vettura incustodita; inoltre allontanandosi
dalla vettura portare sempre con sé la
chiave.
AVVERTENZA
37)Prima di spostare la leva del cambio
dalla posizione P (Parcheggio), portare il
dispositivo di avviamento in posizione MAR
e premere il pedale del freno. In caso
contrario si potrebbe danneggiare la leva
del cambio.
38)Inserire la retromarcia solo a vettura
ferma, motore a regime minimo ed
acceleratore totalmente rilasciato.
39)Nel caso la vettura si trovi in pendenza,
azionare sempre il freno di stazionamento
elettrico PRIMA di posizionare la leva
cambio in P.
40)Inserire la retromarcia solo a vettura
ferma, motore a regime minimo e pedale
dell'acceleratore totalmente rilasciato.
41)In seguito ad un utilizzo non corretto
delle levette (levette spinte verso la plancia)
si potrebbe provocare la rottura delle
levette stesse.
128
AVVIAMENTO E GUIDA
